NAUDOJIMO INSTRUKCIJA OS 353CV Mirka

It Naudojimo instrukcijos 68-71

Iv Lietošanas instrukcija....72-75

visiškai atsakingai pareiškia, kad gaminiai

81 mm x 133 mm (3 col. x 5 col.) 10 000 opm diskiniai šlifuokliai (konkretų modelį žr. lentelėje „Gaminio konfigūracija / specifikacijos“), su kuriais susijusi ši deklaracija, atitinka nurodytą standartą (-us) arba kitą norminį dokumentą (-us): EN ISO 15744:2008. Atitinka nuostatas, išdėstytas 89/392/EEB, ir pastarojo dokumento pataisas, pateiktas direktyvose 91/368/EEB, 93/44/EEB ir 93/68/EEB ir konsoliduotoje direktyvoje 2006/42/EB.

Jeppo, 2015-03-25

Leidimo vieta ir data Imoné Stefan Sjöberg, generalinis direktorius

Operatoriaus instrukcijos

Jas sudaro šios dalys: „Būtina perskaityti ir laikytis“, „Tinkamas įrankio naudojimas“, „Darbo vietos“, „Įrankio paruošimas naudoti“, „Valdymo instrukcijos“, „Gaminio konfigūracijos / specifikacijų lentelės“, „Dalių puslapis“, „Dalių sąrašas“, „Atsarginių šlifuoklio dalių rinkiniai“.

Svarbi informacija

Prieš montuodami, valdydami, prižiūrėdami ar remontuodami šj įrankį, atidžiai perskaitykite šias instrukcijas. Laikykite šias instrukcijas saugioje pasiekiamoje vietoje.

C€

Gamintojas / tiekėjas

„KWH Mirka Ltd.“

66850 Jeppo, Suomija

Tel. + 358 20 760 2111

Reikalinga asmens saugos įranga

Apsauginiai akiniai Kvėpavimo kaukės

Apsauginės pirštinės Ausų apsaugos priemonės

Rekomenduojamas oro tiekimo linijos skersmuo – mažiausiai

10 mm 3/8 col.

Rekomenduojamas di- džiausias žarnos ilgis

8 metrai 25 pédos

Oro slègis

Maksimalus darbinis slègis 6,2 bar 90 psig

Rekomenduojamas minimalus slėgis netaikoma netaikoma

Būtina perskaityti ir laikytis

1) Bendrieji pramonės saugos ir sveikatos reglamentai, dalis – 1910, OSHA 2206. Kur galima gauti: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Nešiojamuju pneumatinių įrankių saugos kodeksas, ANSI B186.1. Kur galima gauti: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Šalies ir vietiniai reglamentai.

Tinkamas įrankio naudojimas

Šio šlifuoklio paskirtis – specialiai sukurtu abrazyvu šlifuoti visų rūšių medžiagas: metalą, medieną, akmenį, plastiką ir kt. Nenaudokite šio šlifuoklio jokiems kitiems darbams, išskyrus nurodytuosius, iš pradžių nepasitarę su gamintoju ar gamintojo įgaliotuoju tiekėju. Nenaudokite šlifavimo padų, kurių darbinis greitis mažesnis nei 10 000 opm laisvaja eiga.

Darbo vietos

Jrankis skirtas naudoti laikant rankose. Rekomenduojama naudo-jant jrankj visada stovéti ant tvirtų grindų. Jį galima naudoti bet ko-kioje padėtyje, bet prieš tai operatorius turi taip atsistoti, kad tvirtai laikytų jrankj rankomis ir gerai remtųsi kojomis. Būtina nepamiršti, kad šlifuoklis dėl sukimo momento reakcijos gali išsprūsti iš rankų. Žr. skyrelį „Valdymo instrukcijos“.

Jrankio paruošimas naudoti

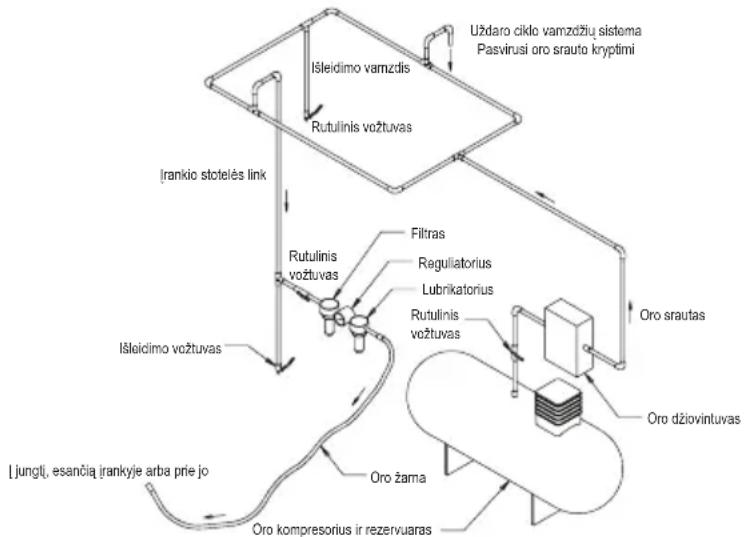

Naudokite švarią suteptą oro tiekimo sistemą, kuri užtikrintų įrankyje išmatuojamą 6,2 bar (90 psig) oro slėgį, kai įrankis veikia svirtelei esant visiškai nuspaustai. Rekomenduojama naudoti patvirtintą 10 mm (3/8 col.) skersmens ir daugiausia 8 m (25 pėd.) ilgio oro liniją. Rekomenduojama įrankį prijungti prie oro tiekimo sistemos, kaip pavaizduota 1 pav.

Nejunkite įrankio prie oro linijos sistemos nejrengę lengvai pasiekiamo ir valdomo oro užtvarinio vožtuvo. Oro tiekimo sistemą būtina sutepti. Primygtinai rekomenduojama naudoti oro filtrą, reguliatorių ir teptuvą (FRL), kaip pavaizduota 1 pav. Tai leis tiekti į įrankį švarų, tinkamo slėgio orą, kurio sudėtyje yra tepalo. Tokios įrangos detalių galima gauti iš tiekėjo. Jei tokia įranga nenaudojama, įrankį reikėtų sutepti patiems.

Tepant įrankį patiems, reikia atjungti oro liniją ir įjrenginio žarnos galą (įsiurbimo angą) įlašinti 2 ar 3 lašus tinkamos pneumatinio variklio tepimo alyvos, pavyzdžiui, „Fuji Kosan FK-20“, „Mobil ALMO 525“ arba „Shell TORCULA® 32“. Vėl prijunkite įrankį prie oro tiekimo sistemos ir leiskite jam kelias sekundes padirbti lėta eiga, kad oras išskirstytų alyvą. Jeigu įrankis naudojamas dažnai, tepkite jį kasdien arba tada, kai įrankis ima lėtėti arba netekti galios.

Rekomenduojamas oro slégis veikiančiame įrankyje – 6,2 bar (90 psig). Įrankis gali veikti ir esant mažesniam slégiui, bet slégis negali viršyti 6,2 bar (90 psig).

Valdymo instrukcijos

1) Prieš naudodami šj jrankj, perskaitykite visas instrukcijas. Visi operatoriai turi būti gerai išmokyti naudoti jrankj ir būti susipažinę su šiomis saugos instrukcijomis. Visus techninės priežiūros ir remonto darbus turi atlikti paruošti darbuotojai.
2) Isitikinkite, kad įrankis atjungtas nuo oro tiekimo sistemos. Pasirinkite tinkamą abrazyvą ir pritvirtinkite jį prie šlifavimo pado. Pasirūpinkite, kad abrazyvas būtų šlifavimo pado viduryje.
3) Dirbdami šiuo įrankiu, visada naudokite tinkamą saugos įrangą.
4) Kai norite šlifuoti, visada iš pradžių priglauskite įrankį prie darbinio paviršiaus, tada jį įjunkite.

Prieš išjungdami, visada iš pradžių patraukite įrankį nuo darbinio paviršiaus. Taip neišskaptuosite darbinio paviršiaus dėl per didelio abrazyvo greičio.

5) Prieš tvirtindami, reguliuodami ar nuimdami abrazyvą arba šlifavimo padą, visada atjunkite šlifuoklio oro tiekimo sistemą.

6) Visada tvirtai atsistokite ir žinokite, kad galima šlifuoklio reakcija dėl sukimo momento.

7) Naudokite tik tinkamas atsargines dalis.

8) Visada įsitikinkite, kad paviršius, kurį ruošiatės šlifuoti, yra gerai pritvirtintas ir nejudės.

9) Reguliariai tikrinkite žarną ir tvirtinimo detales, ar nesusidėvėjo. Neneškite įrankio paėmę už žarnos. Visada saugokitės, kad nešdami įrankį su prijungta oro tiekimo sistema netyčia jo nejjungtumėte.

10) Dulkės gali lengvai užsiliepsnoti. Vakuuminį dulkių surinkimo maišelį reikia kasdien išvalyti arba pakeisti. Be to, maišelio valymas arba pakeitimas užtikrina optimalų veikimą.

11) Neviršykite maksimalaus rekomenduojamo oro slėgio. Naudokite rekomenduojamą saugos įrangą.

12) Irankis néra izoliuotas nuo elektros. Nenaudokite ten, kur yra tikimybė paliesti laidus, kuriais teka srovė, dujų, vandens vamzdžius ir pan. Prieš dirbdami, patikrinkite darbo sritį.

13) Saugokitės, kad judančios dalys nejtrauktų drabužių, raištelių, plaukų, valymo skiaučių ir pan. Taip nutikus, kūnas staiga pritraukiamas prie darbinio paviršiaus ir judančių mašinos dalių – tai gali būti labai pavojinga.

14) Dirbdami laikykite rankas atokiai nuo besisukančio pado.

15) Jei jrankis sugenda, nedelsdami nustokite naudoti ir pasirūpinkite technine priežiūra bei remontu.

16) Neleiskite jrankiui veikti laisvaja eiga, nepasirūpinę asmenų arba objektų apsauga nukritus abrazyvui arba padui.

Gaminio konfigūracija / specifikacijos: 10 000 opm diskinis šlifuoklis

Gaminio konfigūracija ir specifikacijos: 10 000 opm 81 mm x 133 mm (3 col. x 5 col.) diskinis šlifuoklisPastaba: visose vakuumo mašinose naudojama 28 mm skersmens (∅) žarna. Vakuumo žarnos jungtys – standartinės 19 mm skersmens.
Diskas Vak. tipas	Pado dydis mm (col.)	Modelio numeris	Gaminio grynasis svoris kg (svarais)	Aukštis mm (col.)	Ilgis mm (col.)	Galia vatais (AG)	Oro sąnaudos l/min. (scfm)	*Triukš- mingu- mo lygis dBA	*Vibraci- jos lygis m/s ^2	*Neapibrėžtis K m/s ^2
3 mm (1/8 col.)	Cen- trinis vakuu- mas	81 x 133 (3 x 5)	OS353CV 0	85 (1,9) 95 (3,7)	217 (8,5) 1	79 (0,24) 453	(16) 76,53,230	81
	Auto- nominis vakuu- mas	81 x 133 (3 x 5)	OS353DB 0	85 (1,9) 95 (3,7)	224 (8,8) 1	79 (0,24) 453	(16) 84,02,300	72
Triukšmingumo bandymas atliktas pagal EN ISO 15744:2008: Rankiniai įrankiai su neelektriniu varikliu. Triukšmo matavimo taisyklės. Ekspertinis metodas (2-oji tikslumo klasė) ir EN ISO 11203:2009: Akustika. Mašinų ir įrenginių skleidžiamas triukšmas. Garso spinduliuotės slėgio lygių darbo ir kitose nurodytose vietose nustatymas pagal garso galios lygi.
Vibracijos bandymas atliktas pagal EN ISO 28927-3: Nešiojamieji rankiniai varikliniai įrankiai. Vibracijų intensyvumo įvertinimo metodai. 3 dalis. Poliruotuvai ir sukieji, orbitiniai ir ekscentriniai orbitiniai šlifuotuvai.

Specifikacijos gali būti pakeistos be išankstinio įspėjimo.

*Lentelėje pateiktos vertės yra pagrįstos laboratoriniais bandymais, atliktais pagal nurodytas taisykles ir standartus. Rizikai įvertinti jų nepakanka. Tam tikroje darbo vietoje išmatuotos vertės gali būti didesnės už deklaruotasias. Tikrosios poveikio vertės ir asmens patiriamo pavjoaus ar žalos dydis kiekvienoje situacijoje yra vis kitoks ir priklauso nuo darbo aplinkos, asmens darbo metodikos, apdorojamos medžiagos, darbo vietos įrengimo, taip pat nuo poveikio trukmės ir dirbančiojo fizinės būklės. „KWH Mirka, Ltd.“ negali būti laikoma atsakinga už pasekmes, jeigu atliekant individualų rizikos vertinimą yra vadovaujamasi deklaruotosiomis, o ne faktinėmis poveikio vertėmis.

Daugiau informacijos apie profesinę sveikatą bei saugą galima rasti šiose interneto svetainėse:

https://osha.europa.eu/en (Europa) http://www.osha.gov (JAV).

Trikčių šalinimo vadovas

Požymis Galima priežastis Sprendimas
Maža galia ir (arba) mažas laisvosios eigos greitis	Nepakankamas oro slėgis Įrankiui veikiant laisvaja eiga, patikrinkite šlifuoklio oro įleidimo skylės oro linijos slėgį. Jis turi būti 6,2 bar (90 psig/620 kPa).
	Užsikimšęs slopintuvas (-ai) Kaip nuimti slopintuvą, žr. skyriuje „Korpuso išardy-mas“. Pakeiskite 50 elementą – slopintuvo įdėklą (žr. skyrių „Korpuso surinkimas“).
	Užsikimšęs įleidimo angos sietas Nuvalykite oro įleidimo angos sietą švariu, tinkamu valymo tirpalu. Jei sietas nenusivalo, pakeiskite įj.
	Susidėvėjusi arba sulūžusi viena ar daugiau mentelių	Sumontuokite visą naujų mentelių komplektą (kad tinkamai veiktų, reikia pakeisti visas menteles). Patepkite visas menteles kokybiška pneumatinių įrankių alyva. Žr. skyrius „Variklio ardymas“ ir „Variklio surinkimas“.
	Oro nuotėkį variklio korpuso viduje rodo didesnės nei įprasta oro sąnaudos ir mažesnis nei įprasta greitis.	Patikrinkite, ar variklis tinkamai išlygiuotas ir užfiksuotas fiksavimo žiedas. Patikrinkite, ar nepa-žeistas O raidės formos žiedas, esantis fiksavimo žiedo griovelyje. Nuimkite variklio bloką ir vėl uždėkite. Žr. skyrius „Variklio ardymas“ ir „Variklio surinkimas“.
	Susidėvėjusios variklio dalys Atlikite kapitalinį variklio remontą. Kreipkitės į igaliotajį „Mirka“ techninės priežiūros centrą.
	Susidėvėję ar sulūžę suklio guoliai Pakeiskite susidėvėjusius ar sulūžusius guolius. Žr. skyrius „Balansavimo veleno ir suklio išardymas“ ir „Suklio guolių, „AirSHIELDTM“ ir balansavimo veleno surinkimas“.
Per greičio valdiklj ir (arba) vožtuvo strypą prateka oras.	Nešvari, sulūžusi ar sulenkta vožtuvo spyruoklė, vožtuvas ar vožtuvo lizdas	Išardykite, patikrinkite ir pakeiskite susidėvėjusias ar pažeistas dalis. Žr. skyrių „Korpuso išardymas“ ir „Korpuso montavimas“ 2 bei 3 veiksmus.
Vibracija / netolygus veikimas	Netinkamas padas. Naudokite tik įrenginiui skirto dydžio ir svorio padus.
	Sąlyčio pada ar kitos medžiagos įtrau-kimas.	Naudokite tik mašinai skirtą abrazyvą ir (arba) sąsają. Nieko netvirtinkite prie šlifavimo pada paviršiaus, jei tas elementas nepritaikytas naudoti su padu ir šlifuokliu.
	Netinkamas tepimas arba pašalinių medžiagų sankaupos	Išardykite šlifuoklj ir išvalykite tinkamu valymo tirpalu. Surinkite šlifuoklj. (Žr. „Techninės priežiūros vadovas“.)
	Susidėvėjęs (-ę) arba sulūžęs (-ę) galinis (-iai) arba priekinis (-iai) variklio guolis (-iai).	Pakeiskite susidėvėjusius ar sulūžusius guolius. Žr. skyrius „Variklio ardymas“ ir „Variklio surinkimas“.
	Centrinio vakuumo įrenginiuose šlifuojant lygų paviršių galima per didelė trauka, todėl padas prilips prie šlifuojamo paviršiaus.	Tokiuose įrenginiuose sumažinkite vakuumą naudodami vakuuminę sistemą.
