Инструкции за оператораВключва – Моля, прочетете и спазвайте, Правилна работа с инструмента, Работни станции, Пускане на инструмента в експлоатация, Инструкции за експлоатация, Таблици с конфигурацията/спецификациите на продукта, Страница с части, Списък на частите, Комплекти с резервни части на машината за шлифоване.		ВажноВнимателно прочетете тези инструкции, преди да инсталирате, работите с, обслужвате или ремонтирате този инструмент. Запазете тези инструкции на сигурно и лесно достъпно място.
Производител/доставчикKWH Mirka Ltd.66850 Jeppo, ФинландияТел.: [phone]Факс: [phone]		Необходими лични предпазни средстваЗащитни очила Дихателни маскиЗащитни ръкавици Антифони
Препоръчителен размер на линията за подаване на въздух – минимален10 mm 3/8 in.	Препоръчителна максимална дължина на маркуча8 метра 25 фута		Налягане на въздухаМаксимално работно налягане 6,2 bar90 psigПрепоръчителна минимальна стойност НямаНяма

гане на въздуха

Моля, прочетете и спазвайте

1) Общи промишлени наредби за здраве и безопасност на работното място, част 1910, OSHA 2206, налични от: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Кодекс за безопасност за преносими пневматични инструменти, ANSI B186.1, който може да се получи от: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Държавни и местни наредби.

Правилна работа с инструмента

Тази машина за шлифоване е предназначена за шлифоване на всякакви видове материали, т.е. метали, дърво, камък, пластмаса и други, с помощта на абразиви, предназначени за целта. Не използвайте тази шлифовъчна машина за цели, различни от посочените, без да се консултирате с производителя или с упълномощения доставчик. Не използвайте подложки, чиито работни обороти са по-ниски от 10 000 об/мин при свободен ход.

Работни станции

Инструментът е предназначен за употреба като ръчен инструмент. Препоръчително е винаги когато инструментът се използва, операторът да е застанал върху твърд под. Това може да става във всяка позиция, но преди всяка употреба операторът трябва да заеме стабилна поза, да хване здраво инструмента, да е стъпил стабилно на пода и трябва да е наясно, че машината за шлифоване може да развие откат. Вижте раздел „Инструкции за експлоатация“.

Пускане на инструмента в експлоатация

Използвайте въздухоподаваща система с чист, омаслен въздух, която може да осигури контролирано налягане на въздуха към инструмента 6,2 bar (90 psig), когато инструментът работи при напълно натиснат лост. Препоръчително е да използвате одобрена въздухоподаваща линия 10 mm (3/8 in.) х максимальна дължина 8 m (25 ft). Препоръчително е инструментът да се свърже към въздухоподаващата система, както е показано на Фигура 1.

Не свързвайте инструмента към въздухоподаващата система, без да монтирате леснодостъпен и лесен за задействане въздушен спирателен клапан. Подаваният въздух трябва да бъде омаслен. Силно препоръчително е да се използва въздушен филтър, регулатор и смазващ модул (FRL), както е показано на Фигура 1, тъй като те ще осигурят подаването на чист, омаслен въздух с подходящо налягане към инструмента. Подробности относно това оборудване можете да получите от ваши доставчик. Ако не се използва подобно оборудване, инструментът трябва да се смазва ръчно.

За да смажете инструмента ръчно, разединете въздухоподаващата линия и поставете 2 до 3 капки подходящо масло за смазване на пневматични двигатели от типа на Fuji Kosan FK-20, Mobil ALMO 525 или Shell TORCULA® 32 в края на маркуча (на входа) на машината. Свържете отново инструмента към въздухоподаваща система и го включете на ниски обороти за няколко секунди, за да може въздухът да разнесе маслото. Ако инструментът се използва често, го смазвайте ежедневно или го смазвайте, когато инструментът започне да намалява скоростта си или да губи мощност.

Препоръчително е налягането на въздуха, подаван към инструмента, да е 6,2 bar (90 psig), когато инструментът работи. Инструментът може да работи при по-ниски налягания, но никога при по-високи от 6,2 bar (90 psig).

Инструкции за експлоатация

1) Прочетете всички инструкции, преди да използвате този инструмент. Всички оператори трябва да са напълно обучени за употребата му и да са запознати с тези правила за безопасност. Всички дейности по сервисното обслужване и ремонта трябва да се извършват от обучен персонал.
2) Уверете се, че инструментът е разединен от въздухоподаващата система. Изберете подходящ абразив и го монтирайте на подложката. Центрирайте внимателно абразива върху подложката.
3) Винаги носете подходящи лични предпазни средства, когато използвате инструмента.

4) Когато шлифовате, винаги поставяйте инструмента върху работната повърхност и след това стартирайте инструмента. Винаги отделяйте инструмента от работната повърхност, преди да го спрете. Това ще предотврати издълбаване на работната повърхност поради прекалено високата скорост на абразива.

5) Винаги разединявайте въздухоподаваща система от машината за шлифоване, преди да поставяте, настройвате или демонтирате абразива или подложката.

6) Винаги стъпвайте стабилно и/или заемайте стабилна поза и бъдете подготвени за отката вследствие на въртящия момент, развиван от шлифовъчната машината.

7) Използвайте само подходящи резервни части.

8) Винаги се уверявайте, че материалът, който ще шлифовате, е здраво закрепен, за да предотвратите неговото движение.

9) Проверявайте редовно маркуча и фитингите за износване. Не носете инструмента за маркуча му; винаги внимавайте и избягвайте да стартирате инструмента, докато го пренасяте със свързано въздухоподаване.

10) Прахът може да е силно запалим. Торбата на прахосмукачката за събиране на прах трябва да се почиства или подменя ежедневно. Почистването или смяната на торбата също така гарантира оптимална производителност.

11) Не превишавайте максимальното препоръчително налягане на въздуха. Използвайте предпазни средства съгласно препоръките.

12) Инструментът не е електрически изолиран. Не използвайте на места, където съществува опасност от осъществяване на контакт с части под напрежение, газови тръби, водни тръби и т.н. Проверете работната зона преди употреба.

13) Предотвратявайте захващането на дрехи, вратовръзки, коса, парцали за почистване и др. от движещите се части на инструмента. В случай на захващане е възможно тялото да бъде изтеглено към работната повърхност и движещите се части на машината, което може да е много опасно.

14) Пазете ръцете си от въртящата се подложка по време на работа.

15) Ако инструментът се повреди, веднага прекратете работата с него и го предайте за сервисно обслужване и ремонт.

16) Не допускайте работа на инструмента на празен ход, без да предприемете предпазни мерки за защита на лицата или предметите в случай на изхвърчане на абразива или подложката.

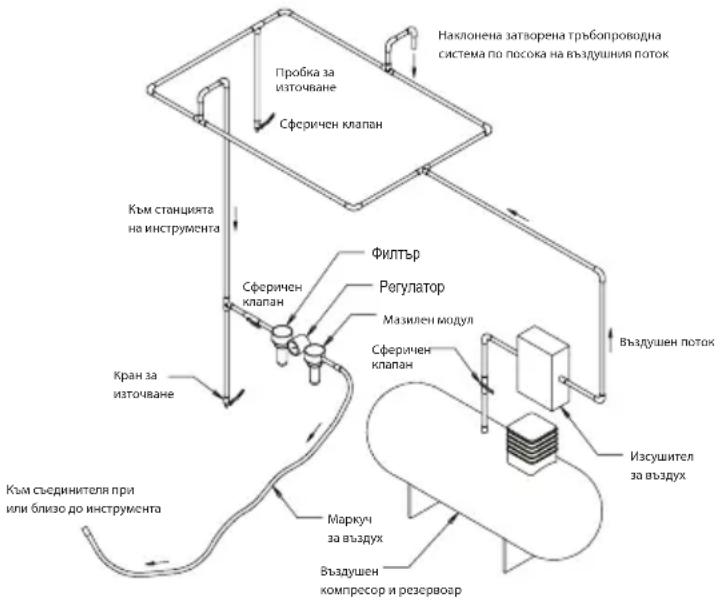


Конфигурация/спецификации на продукта: Кръгова шлифовъчна машина 10 000 об/мин

Конфигурация и спецификации на продукта: Кръгова шлифовъчна машина 81 mm x 133 mm (3 in. x 5 in.) 10 000 об/минЗабележка: Всички машини вакуум използват ∅ 28 мм (1 инч) стандартни фитинги за маркуча за вакуум. Предлагат се и ∅ 19 мм (3/4 инча).
Орбита Видвакуум	Размерна под-ложката в mm(in.)	Номер намодела	Нетнотегло напродукта вkg (фунта)	Височина в mm(инчове)	Дължина в mm(инчове)	Мощноствъв вато-ве (к.с.)	Разход навъздух в l/min (scfm)	*Шу-мовинива вdBA	*Ниво навибра-циите вm/s2	*НеопределеностK m/s2
3 mm(1/8 in.)	Вакуумот цен-тралнаваку-умнасистема	81 x 133(3 x 5)	OS353CV 0	85 (1,9) 95 (3,7) 217	(8,5)	179 (0,24) 453 (16) 76,53,230,81
	Вграденасистемазавакуум	81 x 133(3 x 5)	OS353DB 0	85 (1,9) 95 (3,7) 224	(8,8)	179 (0,24) 453 (16) 84,02,300,72
Изпитването на шум е извършено в съответствие с EN ISO 15744:2008 – Ръчно държани неелектрически машини – Код за измерването на шума –Инженерен метод (клас на точност 2) и EN ISO 11203:2009 емитиран акустичен шум от машини и оборудване – Определяне на емисиите на нивата назвуково налягане на работна станция и други позиции определени от нивото на звуковата мощност.Изпитването на вибрации е извършено в съответствие с EN ISO 28927-3, преносими ръчни машини – метод за изпитване за оценяване на излъченитевибрации – Част 3: Полиращи машини и ротационни, кръгови и ексцентрикови шлифовъчни машини.

Спецификациите са предмет на промяна без предварително уведомление.

*Стойностите, посочени в таблицата, са от лабораторни изпитвания в съответствие с посочените нормативни документи и стандарти и не са достатъчни за оценка на риска. Стойностите, измерени на конкретното работно място, могат да са по-високи от посочените. Стойностите на реалното излагане и нивото на риска или вредността, изпитани от дадено лице, са уникални във всяка ситуация и зависят от околната среда, индивидуалния начин на работа, конкретния обработван материал, конструкцията на работната станция, както и от времето на излагане и физическото състояние на потребителя. KWH Mirka, Ltd. не може да бъде подведена под отговорност за последиците от използването на посочените стойности вместо реалните стойности на излагане за всяка отделна оценка на риска.

Допълнителна информация за здравето и безопасността на работното място можете да видите на следните уеб страници:

https://osha.europa.eu/en (за Европа)

http://www.osha.gov (за САЩ)

Ръководство за откриване на неизправности

Симптом Вероятна	причина Решение
Ниска мощност и/или ниска скорост на празен ход.	Недостатъчно налягане на въздуха. Проверете налягането на въздухопровода на входа на машината за шлифоване, когато инструментът работи на свободен ход. То трябва да бъде 6,2 bar (90 psig/620 kPa).
	Запушен(и) заглушител(и). Вижте раздела „Разглобяване на корпуса“ за демонтажа на заглушителя. Сменете поз. 50, вложка на заглушителя (вижте раздела „Монтаж на корпуса“).
	Запушен входен мрежест филтър. Почистете входния мрежест филтър с чист, подходящ почистващ разтвор. Ако мрежестият филтър не може да се почисти, сменете го с нов.
	Една или повече износени или счупени лопатки.	Монтирайте комплект нови лопатки (за правилна работа трябва да се сменят всички лопатки). Намажете всички лопатки с качествено масло за пневматични инструменти. Вижте „Разглобяване на двигателя“ и „Сглобяване на двигателя“.
	Вътрешен теч на въздух в корпуса на двигателя, който се характеризира с по-високо от нормалното потребление на въздух и обороти, по-ниски от нормалните.	Проверете за правилното центроване на двигателя и захващане на фиксирация пръстен. Проверете за повреден О-пръстен в канала на фиксирация пръстен. Демонтирайте и монтирайте отново модула на двигателя. Вижте „Разглобяване на двигателя“ и „Сглобяване на двигателя“.
	Износени части на двигателя. Извършете основен ремонт на двигателя. Свържете се с оторизиран сервисен център Mirka.
	Износени или счупени лагери на вретеното.	Сменете износените или счупените лагери. Вижте „Разглобяване на балансьора на оста и вретеното“, „Сглобяване на лагерите на вретеното, AirSHIELDTM и балансьора на оста“.
Теч на въздух през регулатора на оборотите и/или стеблото на клапана.	Замърсена, счупена или огъната пружина на клапана, клапан или легло на клапана.	Разглобете, проверете и сменете износените или повредени части. Вижте стъпки 2 и 3 в „Разглобяване на корпуса“ и стъпки 2 и 3 в „Сглобяване на корпуса“.
Вибрации/неравномерна работа.	Неправилна подложка. Използвайте само подложки с предназначените за машината размери и тегла.
	Добавяне на междинна подложка или друг материал.	Използвайте само абразивни и/или междинни подложки, предназначени за машината. Не закрепвайте към подложката на шлифовъчната машина нищо, което не е специално предназначено за използване с подложката и шлифовъчната машина.
	Неправилно смазване или натрупване на външни частици.	Разглобете шлифовъчната машина и я почистете в подходящ почистващ разтвор. Сглобете шлифовъчната машина. (Вижте „Ръководство за сервисно обслужване“.)
	Износен(и) или счупен(и) заден(ни) или преден(ни) лагер(и) на двигателя.	Сменете износените или счупените лагери. Вижте „Разглобяване на двигателя“ и „Сглобяване на двигателя“.
	При машините с централен вакуум е възможно прекалено силно засмукване при шлифоване на плоски повърхности, което предизвиква залепване на подложката към обработваната повърхност.	За машините с централен вакуум понижете нивото на вакуума чрез вакуумната система.
