Termék típusa	Elektromos véletlen pályás csiszoló
Márka	Mirka
Modell	DEROS 550CV
Felvett teljesítmény	350 W
Tápellátás feszültsége	220–240 VAC, 50/60 Hz
Fordulatszám tartomány	4 000–10 000 ford/perc
Külpontosság	5,0 mm (3/16")
Tárcsa átmérő	∅ 125 mm (5")
Tömeg	1,0 kg (2,2 font)
Hangnyomásszint	71 dB(A)
Hangteljesítmény szint	82 dB(A)
Rezgéskibocsátás érték	3,2 m/s²
Rezgés bizonytalanság	1,5 m/s²
Védelmi szint	II. (kettős szigetelés)
Csatlakoztathatóság	Bluetooth® alacsony energia
Tárcsafék	Igen, alátétekkel állítható
Porelszívó rendszer	Mirka porelszívóval ajánlott
Rendeltetésszerű használat	Fém, fa, kő, műanyag felületek csiszolása stb.
Szükséges egyéni védőfelszerelés	Védőszemüveg, hallásvédő, kesztyű, arcmaszk
Karbantartás	Tárcsa, tárcsafék cseréje, rendszeres tisztítás
Pótalkatrészek	Tárcsák, fékek, tárcsavédők, Mirka csiszolóanyagok
Javíthatóság	Hivatalos Mirka szervizben
Garancia	Hivatalos szervizben végzett karbantartás esetén érvényes
Származási ország	Finnország (Mirka Ltd)

Gyakran ismételt kérdések - DEROS 550CV Mirka

Hogyan indítsam el a Mirka DEROS 550CV csiszolót?

Győződjön meg arról, hogy a kapcsoló ki van kapcsolva, csatlakoztassa a kábelt egy 220-240 V-os aljzatba, majd nyomja meg a Be/Ki kapcsolót. A jobb oldali jelzőfény zöldre vált. Nyomja meg a fogantyút a csiszolás elindításához.

Hogyan állítsam be a fordulatszámot?

Használja a kart a lineáris beállításhoz 4000 és 10000 ford/perc között, vagy a ford/perc + és ford/perc - gombokat 1000 ford/perc lépésekben. Nyomja meg egyszerre a két gombot a módok közötti váltáshoz.

Hogyan aktiváljam a Bluetooth-t?

Csatlakoztassa a szerszámot, tartsa lenyomva a ford/perc + gombot, miközben bekapcsolja a Be/Ki kapcsolóval. A bal oldali LED zöldre vált. A Bluetooth kikapcsol, ha leválasztja a szerszámot.

Mit tegyek, ha a jobb oldali LED pirosan és zölden villog?

Ez nem megfelelő tápfeszültséget jelez. Ellenőrizze, hogy az aljzat 220-240 VAC feszültséget biztosít-e. Csatlakoztassa a csiszolót egy megfelelő aljzatba.

Hogyan cseréljem ki a csiszolótárcsát?

Húzza ki a szerszámot. Helyezze a tárcsakulcsot a szoknya és a tárcsa közé az anya rögzítéséhez. Forgassa el a tárcsát az óramutató járásával ellentétes irányba a leszereléshez. Szerelje fel az új tárcsát az alátétekkel, és húzza meg.

Hogyan cseréljem ki a tárcsaféket?

Húzza ki a szerszámot, és vegye le a tárcsát. Vegye ki a régi féket a hornyából, helyezze be az új féket. Szerelje vissza a tárcsát. Ellenőrizze a működést; a fékezőerő az alátétek számának változtatásával állítható.

Milyen védőfelszerelést kell viselnem?

Mindig viseljen védőszemüveget, hallásvédőt, kesztyűt és arcmaszkot. Olvassa el a használati útmutatót a teljes ajánlásokért.

Használható a csiszoló porelszívóval?

Igen, ajánlott Mirka porelszívót vagy más megfelelő rendszert használni. Csatlakoztassa a csiszoló kábelét a porelszívó aljzatához az automatikus indítás érdekében.

Mit tegyek túlmelegedés esetén?

Ha a jobb oldali LED pirosra vált, és a sebesség 4000 ford/percre lassul, ideiglenesen csökkentse a terhelést. Ha a szerszám leáll piros LED-del, hagyja kihűlni. Automatikusan visszaáll.

Hogyan csökkentsem a rezgéseket tárcsavédővel?

Húzza ki a szerszámot, vegye le a tárcsát, adjon hozzá hatlapú anyákat és csavarokat a használati útmutató táblázatának megfelelően, húzza meg 2 Nm-re. Állítsa a sebességet maximum 7000 ford/percre, ha interfészt használ.

HASZNÁLATI ÚTMUTATÓ DEROS 550CV Mirka

hu Kezelői útmutató 94

Megfelelőségi nyilatkozat

A Mirka Ltd, 66850 Jeppo, Finnországönálló felelősséggel kijelenti, hogy a jelen nyilatkozat tárgyát képező termékek – Mirka® DEROS 77 mm (3 hüvelyk), 125 mm (5 hüvelyk) & 150 mm (6 hüvelyk) 10 000 RPM fordulatszámú elektromos excentercsiszoló (lásd az adott termékhez tartozó „Műszaki adatok” táblázatot) megfelelnek az alábbi szabványoknak és további irányadó dokumentumoknak: EN 62841-1:2015, 62841-2-4:2014, EN 55014-1:2006 + A1:2009 + A2:2011, EN 55014-2:2015, EN 61000-3-2:2014, 61000-3-3:2013, EN 300 328 V1.9.1, EN 301 489-1 V2.1.1, EN 301 489-17 V3.1.1 szabványok összhangban a 2006/42/EK, 2011/65/EU, 2014/53/EU rendelkezésekkel.
Jeppo, 2020. augusztus 13.Kiállítás helye és ideje	Vállalat Stefan Sjöberg, vezérigazgató
A kezelői útmutató tartalma:Robbantott ábra, Alkatrészlista, Megfelelőségi nyilatkozat, Fontos, Vigyázat, Figyelem, További munkavédelmi szabályok, Műszaki adatok táblázata, Zaj- és vibrációadatok, A gép helyes használata, Munkaállomások, A gép üzembe helyezése, Kezelői útmutató, Bluetooth, Karbantartás, A csiszolótalp cseréje, Csiszolótalp-kímélő, A féktömítés cseréje, További javítás, Hibaelhárítási útmutató, Hulladékba helyezési tájékoztató, A vibráció csökkentése csiszolótalp-kímélővel vagy illesztékkel történő csiszoláskor.	Gyártó/forgalmazóMirka Ltd66850 Jeppo, FinnországTel.: [phone]Fax: [phone]www.mirka.com

Az eredeti útmutató fordítása. Fenntartjuk a jogot arra, hogy a jelen útmutató tartalmát előzetes értesítés nélkül módosítsuk.

Fontos

A gép üzembe helyezése, használata és karbantartása előtt kötelező elolvasni a jelen munkavédelmi és kezelői útmutatót. Ezt az útmutatót biztonságos és hozzáférhető helyen kell tartani.

Szükséges munkavédelmi felszerelések

Az útmutató elolvasása kötelező!

Védőszemüveg használata kötelező!

Hallásvédő használata kötelező!

Védőkesztyű használata kötelező!

Védőmaszk használata kötelező!

Vigyázat! Halálos vagy súlyos sérülés, illetve súlyos anyagi kár kockázatát jelentő helyzet. Figyelem: Könnyebb vagy középsúlyos sérülés, illetve mérsékeltebb anyagi kár kockázatát jelentő helyzet.

Elolvasni és betartani

• Általános munkavédelmi szabályok, 1910. rész, OSHA 2206, beszerezhető: Superintendent of Documents; Government Printing Office; Washington DC 20402
• Állami és helyi rendelkezések

VIGYÁZAT!

• A gép használatakor kötelező a gyártói útmutató, valamint a helyi és országos szabályok által előírt személyi védőfelszerelések használata.
• A szerszám elektromos biztonsága csak eredeti csiszolótalp használatakor garantált.
• Tilos fáradtan, illetve kábító hatású szer, alkohol vagy gyógyszer hatása alatt szerszámgépet használni.
• A megmunkálható felületeket az anyagbiztonsági adatlap (MSDS) ismerteti.
• Használjon a géphez porelszívót. Megfelelő elszívóval csökkenthető a veszélyes porképződés.
• Tilos nyújtózva dolgozni. A kezelőnek mindig biztonságos testhelyzetet kell felvennie, biztos kézzel kell fognia a gépet és stabil talajon kell állnia.
• Tilos lógó ruhában vagy lelógó ékszereket hordva dolgozni. Vigyázzon, nehogy haj, ruha vagy kesztyű mozgó alkatrész közelébe kerüljön. A laza ruházatot, lelógó ékszereket és hosszú hajat a mozgó alkatrészek elkaphatják.
• Ha kényelmetlen érzést tapasztalna kézfején vagy csuklójánál, hagyja abba a munkát, és forduljon orvoshoz. A sokszor ismétlődő mozdulatok és a túl sok vibráció a kézfej, a csukló, illetve a kar sérülését okozhatja.
• Tilos a szerszámgépet robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy porok jelenlétében üzemeltetni. A szerszámgépek kibocsátotta szikrák begyújthatják a port és a gözöket.

FIGYELEM:

• Vegye ki a csiszolótalpból a kulcsot, mielőtt a gépet a táphálózatra csatlakoztatná.
• A munkaterület legyen tiszta és jól megvilágított.
• Minden esetben gondoskodni kell a csiszolandó munkadarab stabil rögzítéséről.
• A csiszolólap cseréje előtt mindig le kell csatlakoztatni a gépet a tápellátásról. Ügyeljen, hogy a csiszolólap tökéletesen középre legyen helyezve és stabilan fel legyen rögzítve a csiszolótalpra.
• A gyermekeket és más ott tartózkodókat távol kell tartani a működő szerszámgéptől. Ha a kezelő figyelmét elvonják, elveszítheti uralmát a gép felett.
• A munkavédelemre minden esetben ügyelni kell. Tilos a táphálózatra csatlakoztatott gépet szállítani, tárolni vagy felügyelet nélkül hagyni.
• Vigyázzon, nehogy a keze használat közben a forgó laphoz érjen.
• Tilos a gépet anélkül teljes fordulatszámra felpörgetni, hogy a közelben elhelyezkedő személyeket és tárgyakat az esetleg leváló csiszoló- vagy tartólaptól védő óvintézkedéseket megtenné.

További munkavédelmi szabályok

• A gép használata előtt a teljes útmutatót el kell olvasni. Minden kezelőnek részletesen ismernie kell a gép szabályos és biztonságos használatát.
• Minden karbantartást szakképzett személynek kell végeznie. Javításért minden esetben a hivatalos Mirka szervizhez kell fordulni.
• A szerszámhoz mindig használjon legfeljebb 30 mA névleges értékű áramvédő kapcsolót (FI-relét).
• A táphálózati aljzat és csatlakozó nem IEC kapcsolókészülékek. Csak eredeti Mirka tápkábel használható. A Mirka tápkábel beszerezhető a Mirka márkakereskedőktől.
• A gép, a csiszolótalp, a tápkábel és a szerelvények elhasználódását rendszeresen ellenőrizni kell.
• A porelszívó porzsákját naponta üríteni vagy cserélni kell. A keletkező por esetenként erősen gyúlékony lehet. A porzsákcsere az optimális teljesítmény eléréséhez is hozzájárul.
• Mindig ellenőrizni kell, hogy a gép műszaki adatai (V, Hz) megegyeznek-e a tápfeszültség paramétereivel.
• Vigyázzon, nehogy ruházat, pántok, haj, tisztítórongy stb. akadjon a gép mozgó alkatrészébe.
• Ha a gép működése helytelennek tűnik, azonnal meg kell szakítani annak használatát, és szervizelését, javítását kell kezdeményezni.

Müszaki adatok

Mirka® DEROS 325CV 350CV 550CV 625CV 650CV 680CV 5650CV

Fogyasztás	250 W 250 W 350 W 350 W 350 W 350 W 350 W
Hálózati feszültség	220–240 V~ 220–240 V~ 220–240 V~ 220–240 V~ 220–240 V~ 220–240 V~
Fordulatszám	4 000–10 000 RPM 4 000–10 000 RPM 4 000–10 000 RPM 4 000–10 000 RPM 4 000–10 000 RPM 4 000–10 000 RPM 4 000–10 000 RPM
Rezgéspálya	2,5 mm(3/32 hüvelyk)	5,0 mm(3/16 hüvelyk)	5,0 mm(3/16 hüvelyk)	2,5 mm(3/32 hüvelyk)	5,0 mm(3/16 hüvelyk)	8,0 mm(5/16 hüvelyk)	5,0 mm(3/16 hüvelyk)
Alátétlap mérete	∅ 77 mm(3 hüvelyk)	∅ 77 mm(3 hüvelyk)	∅ 125 mm(5 hüvelyk)	∅ 150 mm(6 hüvelyk)	∅ 150 mm(6 hüvelyk)	∅ 150 mm(6 hüvelyk)	∅ 125 / 150 mm(5 hüvelyk / 6 hüvelyk)
Tömeg	0,8 kg 0,8 kg 1,0 kg 1,0 kg 1,1 kg 1,1 kg
Védelmi osztály	||||| |

Zaj- és vibrációadatok

A mért értékek megállapításához használt szabvány: EN 62841.

Mirka® DEROS 325CV 350CV 550CV 625CV 650CV 680CV 5650CV

Hangnyomásszint (LpA)	67 dB(A)	67 dB(A)	71 dB(A)	71 dB(A)	71 dB(A)	71 dB(A)	71 dB(A)
Hangenergiaszint (LwA)	78 dB(A)	78 dB(A)	82 dB(A)	82 dB(A)	82 dB(A)	82 dB(A)
Hangmérés K bizonytalansága	3,0 dB	3,0 dB	3,0 dB	3,0 dB	3,0 dB	3,0 dB	3,0 dB
Vibrációs kibocsátási érték ah*	3,1 m/s2	3,3 m/s2	3,2 m/s2	2,4 m/s2	3,4 m/s2	3,5 m/s2	3,4 m/s2
Vibrációs kibocsátás K* bizonytalansága	2,0 m/s2	1,5 m/s2	1,5 m/s2	1,5 m/s2	1,5 m/s2	1,5 m/s2	1,5 m/s2

A specifikáció előzetes értesítés nélkül megváltozhat. A modellkínálat országonként eltérő lehet.

* A táblázatban közölt értékek a megadott kódoknak és szabványoknak megfelelő laboratóriumi vizsgálatokból származnak, amelyek nem elegendőek kockázatelemzéshez. A tényleges munkakörnyezetben mért értékek az itt megadott értékeket meghaladhatják. Az egyes személyekre vonatkozó tényleges terhelési értékeket, valamint az adott helyzetre érvényes kockázat, illetve károsodás mértékét a környezet, az egyéni géphasználati módszer, a ténylegesen megmunkált anyag, a munkahely kialakítása, továbbá a felhasználó terhelésének időbeli hossza és fizikai állapota együttesen határozza meg. A Mirka Ltd nem vállal felelősséget annak következményeiért, ha az egyéni kockázatelemzés tényleges expozíciós értékei helyett az itt megadott értékeket veszik figyelembe.

A munkavédelemmel kapcsolatos további tudnivalókat az alábbi webhelyek ismertetik: https://osha.europa.eu/en (Európa) vagy http://www.osha.gov (USA)

A gép helyes használata

A csiszológéppel bármely anyagú munkadarab (fém, fa, kő, műanyag stb.) csiszolható az illető anyagnak megfelelő csiszolólappal. Tilos a csiszológépet a rendeltetési céljától eltérő műveletre használni a gyártóval vagy a hivatalos forgalmazóval való előzetes konzultáció nélkül. Tilos a 10 000 RPM üresjáratí sebesség alatti névleges értékű tartólapok használata. Csak eredeti Mirka csiszolótalp használható, amely optimálisan együttműködik a féktömítéssel. Tilos a csiszolótalpat távtartó alátét nélkül felszerelni. Eltérő csiszolótalp használata esetén csökkenhet a teljesítmény és fokozódhat a vibráció. A hűtőlevegő szabad mozgása érdekében mindenképpen tartsa tisztán és átjárhatóan a burkolat szellőzőnyílásait. A motorház felnyitását igénylő esetleges karbantartást vagy javítást kizárólag hivatalos márkakereskedővel végeztesse.

Munkaállomások

A gépet rendeltetése szerint kézi szerszámként kell használni. Minden esetben ajánlott a géppel való munkavégzés közben stabil talajon állni. A munkavégzés tetszőleges testhelyzetben történhet, de használat előtt a kezelőnek biztonságos pozíciót kell felvennie, biztos kézzel kell fognia a csiszológépet és stabil helyzetet kell felvennie a talajon, felkészülve az indítási nyomaték hatására. Lásd a „Kezelői útmutató” című fejezetet

Első lépések

Kicsomagoláskor meg kell győződni a gép érintetlen és hiánytalan állapotáról, valamint hogy nem történt-e szállítási sérülés. Tilos sérült gépet használni.

Használat előtt ellenőrizni kell, hogy a csiszolótalp megfelelően van-e felrögzítve és meghúzva. Csatlakoztassa a tápkábelt a csiszolóhoz. Csatlakoztassa a tápkábelt egy földelt hálózati aljzathoz (220–240 V\~, 50/60 Hz).

Az eszköz maximális teljesítményének elérése érdekében ajánlott Mirka porelszívó (vagy egyéb megfelelő elszívókészülék) és Mirka hálós csiszoló termékek használata. A Mirka pormentes csiszolási megoldás alapja a Mirka csiszolók, a hálós csiszoló termékek és a Mirka porelszívó alkalmazása.

A csiszoló tápkábele a porelszívó elülső oldalán lévő hálózati aljzathoz csatlakozik. Ha a csiszoló tápkábele a porelszívón lévő hálózati aljzathoz csatlakozik, akkor lehetővé válik a porelszívó automatikus indítási funkciójának használata.

Kezelői útmutató

• A gépet rendeltetése szerint kézi szerszámként kell használni. A szerszám bármely testhelyzetben használható. Ne feledje: A szerszám indításakor nyomatékreakció jöhet létre.
• Ellenőrizze, hogy a csiszoló ki van-e kapcsolva. Válassza ki a kívánt csiszolólapot, majd rögzítse fel az alátétlapra. Ügyeljen, hogy a csiszolólap középre legyen helyezve a csiszolótalpon. Az optimális teljesítmény érdekében ajánlott Mirka csiszolótalp és Mirka hálós csiszoló termékek használata.
• Kapcsolja be a csiszolót a be-ki kapcsoló gombbal (1. ábra). Ekkor a csiszolón található (jobb oldali) LED zöld fénnyel világítani kezd.
• A csiszoló ekkor indítókarjának lenyomásával elindítható.
• A fordulatszám 4000 RPM és a maximális érték között az indítókar helyzetével szabályozható.
• A maximális fordulatszám a + és – gombokkal állítható be (1. ábra). A határértékeken belül minden gombnyomás 1000 RPM értékkel növeli, illetve csökkenti a fordulatszámot. A fordulatszám 4000 és 10 000 RPM közötti értékű lehet.
• A gép két fordulatszám-szabályozási üzemmódban működhet. Az alapértelmezett üzemmódban a fordulatszámot az indítókar helyzete lineárisan változtatja. A másik üzemmódban a fordulatszám a beállított maximális értéknek megfelelő marad, amikor a gép fut. A gép az RPM+ és RPM– gombok egyidejű megnyomásával váltható az egyik üzemmódról a másikra.
• Csiszoláskor előbb mindig helyezze a gépet a munkafelületre, és csak azután indítsa el. A gépet leállítás előtt mindig emelje el a megmunkált felülettől. Ezzel megelőzhető a megmunkált felületnek a csiszolólap túl nagy sebessége miatti bevésődése.
• A csiszolás végeztével a be-ki kapcsoló gombbal kapcsolja ki a csiszolót. Ekkor a csiszolón található (jobb oldali) LED fénye kialszik.

Bluetooth

A szerszám Bluetooth® alacsony energiaszintű műszaki megoldást használ, és olyan alkalmazáshoz csatlakoztatható, amelyen keresztül további szerszámfunkciók férhetők hozzá. Az alkalmazás funkcióiról és regionális elérhetőségéről a www.mirka.com webhelyen tájékozódhat részletesen.

A Mirka® DEROS eszközön az alábbiak szerint aktiválható a Bluetooth:

1. Csatlakoztassa a tápkábelt a táphálózati aljzathoz.
2. A rpm+ gomb nyomva tartása mellett kapcsolja be a szerszámot a ki-be kapcsoló gombbal.
3. A bal oldali LED (zöld fénnyel) világítani kezd, jelezve a Bluetooth bekapcsolt állapotát.
4. A Bluetooth akkor kapcsol ki, ha a szerszámot a táphálózati aljzatról lecsatlakoztatja.

NE FELEDJE! Ha az alkalmazás nincs telepítve, vagy ha az adott országban nem áll rendelkezésre, akkor a Bluetooth nem kapcsolható be.

A Bluetooth® kifejezés és logó a Bluetooth SIG, Inc. bejegyzett védjegye és tulajdona, amelyet a Mirka Ltd engedély alapján használ. A további védjegyekhez és kereskedelmi elnevezésekhez fűződő jogokkal a hozzájuk tartozó tulajdonosok rendelkeznek.

Karbantartás

Karbantartás előtt a gépet mindig le kell választani a tápellátásról!

Csak eredeti Mirka alkatrészek használhatók!

A csiszolótalp cseréje

1. A csiszolótalp kulcsát a csiszolótalp és a féktömítés közé illesztve fogja meg a tengelyanyát.
2. Szerelje le balra forgatva a csiszolótalpat.
3. Helyezze fel és húzza meg az új csiszolótalpat alátétek alkalmazásával.
4. Vegye ki a csiszolótalp kulcsát.

Csiszolótalp-kímélő

A Mirka csiszolótalp-kímélők a csiszolótalp elhasználódás elleni védelmét szolgálják hálós termékekkel való erőteljes és folyamatos csiszoláskor. Ezek a költséghatékonyságot szolgáló csiszolótalp-kímélők a csiszolótalp és a csiszolókorong közé kerülnek, és azokat rendszeresen cserélni kell. A csiszolótalp-kímélő a csiszolótalp élettartamának meghosszabbítására szolgál.

A féktömítés cseréje

NE FELEDJE! A porelszívó rendszer túl erős vákuuma a féktömítés hibás működését okozhatja.

1. Szerelje le a csiszolótalpat a fenti leírás szerint.
2. Húzza ki hornyából a régi féktömítést.
3. Illessze az új féktömítést a hornyába.
4. Szerelje vissza a csiszolótalpat a fenti leírás szerint.
5. Ellenőrizze a féktömítés működését. A féktömítés hatása a tengely és a csiszolótalp közötti alátétek számának változtatásával szabályozható.

További javítás

A javítást minden esetben szakképzett személynek kell végeznie. A garancia csak akkor marad érvényes, és a gép optimális biztonságossága és működőképessége csak akkor szavatolható, ha minden javítást a hivatalos Mirka szerviz végez. Ha a legközelebb eső hivatalos Mirka szervizet keresi, forduljon a Mirka ügyfélszolgálatához vagy helyi forgalmazójához.

Hibakeresési útmutató

Hibajelenség Lehetséges ok Megoldás
A csiszolón található (jobb oldali) LED felváltva ad piros, majd zöld fényt.	A gépet nem megfelelő feszültségű aljzathoz csatlakoztatták.	Csatlakoztassa a csiszolót a névleges feszültségének megfelelő hálózati tápellátásra.
Nem világít a (jobb oldali) LED a bekapcsolt csiszológépen.	A hálózati kábel nem csatlakozik megfelelően a csiszológéphez vagy a hálózati aljzathoz.	Csatlakoztassa megfelelően.
A csiszolón található (jobb oldali) LED piros fényt ad, és a gép csiszoláskor 4000 RPM értékre lassul.	A csiszoló belső hőmérséklete túl magas.Túlzott hosszú idejű terhelés történt.	Egy ideig terhelje a gépet kevésbé, és az ismét fel fog gyorsulni.
A csiszolón található (jobb oldali) LED piros fényt ad, és a fordulatszám kissé lecsökken.	Túlzott rövid idejű terhelés történt. Terhelje kevésbé a gépet, és a (jobb oldali)LED visszavált zöld színre.
Nem működik a féktömités. Elhasználódott a féktömités, vagy megsérült a tengelycsapágy.	Ellenőrizze és szükség esetén cserélje a féktömitést, illetve a tengelycsapágyat.
A csiszoló leállt és a (jobb oldali) LED pirosan világít.	A szerszám túlmelegedés miatt biztonsági üzemmódra kapcsolt.	Várja meg, hogy a készülék lehüljön.

Hulladékba helyezési szabályok

VIGYÁZAT!

A régi készülék hulladékba helyezésére szabályok vonatkoznak. Tegye használhatatlanná a feleslegessé vált szerszámgépet a tápkábel eltávolításával. Csak EU-országok esetén. Tilos az elektromos eszközöket a háztartási szeméttel együtt hulladékba helyezni! Az elektromos és elektronikus berendezések hulladékairól szóló 2011/65/EK, 2015/863/EU és 2012/19/EU uniós irányely, valamint az irányelvek alapján született nemzeti törvények értelmében az élettartamuk végét elért elektromos szerszámokat elkülönítve kell összegyűjteni, és egy környezetvédelmileg szabályos újrahasznosítási létesítménybe kell szállítani.

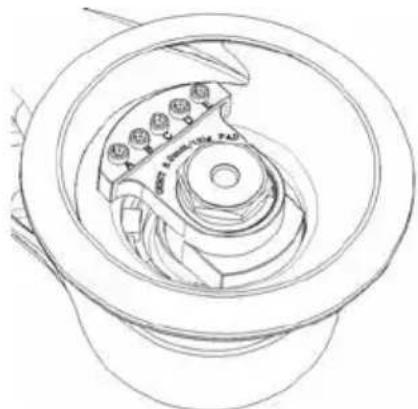

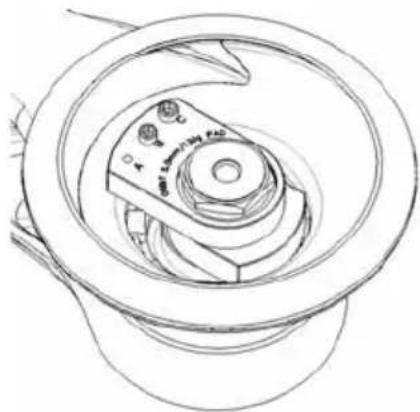

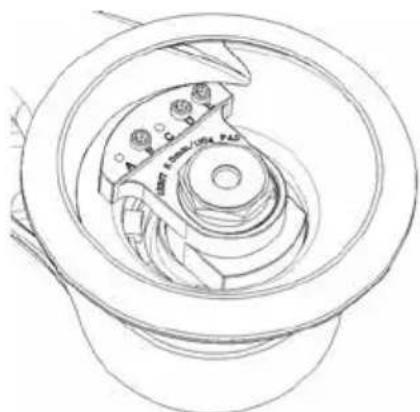

A vibráció csökkentése csiszolótalp-kímélővel vagy illesztékkel történő csiszoláskor

Csiszolótalp-kímélő vagy illeszték használata esetén a csiszolás nagyobb vibrációval járhat. A Mirka gép egyik funkciója ezt a vibrációt hivatott csökkenteni. A csiszolótalp-kímélő vagy illeszték használata esetén fellépő vibráció az alábbi lépésekkel csökkenthető:

1. Válassza le a tápellátást.
2. Szerelje le a csiszolótalpat.
3. Helyezze fel az alábbi táblázatnak megfelelő hatlapú anyákat és csavarokat, majd húzza meg őket 2 Nm nyomatékkal.

MEGJEGYZÉS: Illeszték használata esetén ajánlott a csiszológép sebességet legfeljebb 7000 rpm értékre beállítani.

Példa

1. A gép gyári konfigurációja

1. A gép konfigurációja csiszolótalp-kímélővel vagy illesztékkel történő csiszoláskor.

1. A gép gyári konfigurációja

1. A gép konfigurációja csiszolótalp-kímélővel vagy illesztékkel történő csiszoláskor.

Modell Kép Eredeti összeállításban

	Csavar Hatlapú anya
	A	B	C	D	E	A	B	C	D
550 1 - XX - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -	-	-	-	-	-	-	-	-	-
625 1 - XX - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -	-	-		-	-	-	-	-	-
650 1 - XX - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -	-	-	-		-	-	-	-	-
680 3 - X - XX - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -	-		-	-	-	-	-	-	-
5650 1 - XX - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -	-		-	-		-	-	-	-

Modell Kép Csiszolótalp-kímélő/illeszték esetén

550 2 XXX--XXX--
625 2 - XX -- - XX --
650 2 XXX--XXX--
680 4 XXXXX----
5650 2	XXX--XXX--
