ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CHE 2-26 18.0-EC Flex
el Auθεντικές οδηγίες χειρισμού 114
Χρησιμοποιούμενα σύμβολα ..... 114
Σύμβολα στο εργαλείο 114
Τεχνικά χαρακτηριστικά ..... 114
Με μια ματιά ..... 115
Για την ασφάλειά σας 116
Θόρυβος και κραδασμός 118
Οδηγίες χρήσης ..... 119
Συντήρηση και φροντίδα ..... 123
Υποδείξεις απόσυρσης ..... 123
C ∈ Δήλωση πιστότητας ..... 124
Αποκλεισμός ευθύνης. . . . . . . . . . . 124
Χρησιμοποιούμενα σύμβολα
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Δηλώνει άμεση απειλή κινδύνου. Σε περίπτωση μη τήρησης της υπόδειξης υπάρχει κίνδυνος θανάτου ή βαρειών τραυματισμών.
ΠΡΟΣΟΧΗ!
Δηλώνει μία ενδεχομένως επικίνδυνη κατάσταση. Σε περίπτωση μη τήρησης της υπόδειξης υπάρχει κίνδυνος τραυματισμών ή υλικών ζημιών.
ΥΠΟΔΕΙΞΗ!
Δηλώνει συμβουλές εφαρμογής και σημαντικές πληροφορίες.
Σύμβολα στο εργαλείο
Πριν τη θέση σε λειτουργία διαβάστε τις οδηγίες χρήσης!
Φοράτε προστατευτικά ματογυάλια!
Φοράτε ωτοασπίδες!
Χρησιμοποιείτε ελαφριά προστασία αναπνοής!
Υπόδειξη απόσυρσης για το παλιό εργαλείο (βλέπε σελίδα Υποδείξεις απόσυρσης)!
Τεχνικά χαρακτηριστικά
| Περιστροφικό πιστολέτο μπαταρίας | CHE 2-2618.0-EC | |
| Ονομαστική τάση V 18 | ||
| Μπαταρία AP 18.0 (5,0 Ah) | ||
| Αριθμός στροφών στο ρελαντί | min^-1 | 980 |
| Αριθμός κρούσεων στο ρελαντί | min^-1 | 4.350 |
| Μέγ. ενέργεια επιμέρους κρούσης (βάσει «ΕΡΤΑ-procedure 05/2009») | J | 2,6 |
| Λίπανση Γράσο | ||
| Υποδοχή εργαλείου SDS | -plus | |
| Μέγ. διάμετρος διάτρησης– μπετόν– ξύλο– μέταλλο | mmmmmm | 263013 |
| Βάρος σύμφωνα με «ΕΡΤΑ-procedure 01/2003» (χωρίς μπαταρία) | kg 3,18 | |
| Βάρος επαναφορτιζόμενης μπαταρίας 5,0 Ah | kg 0,72 | |

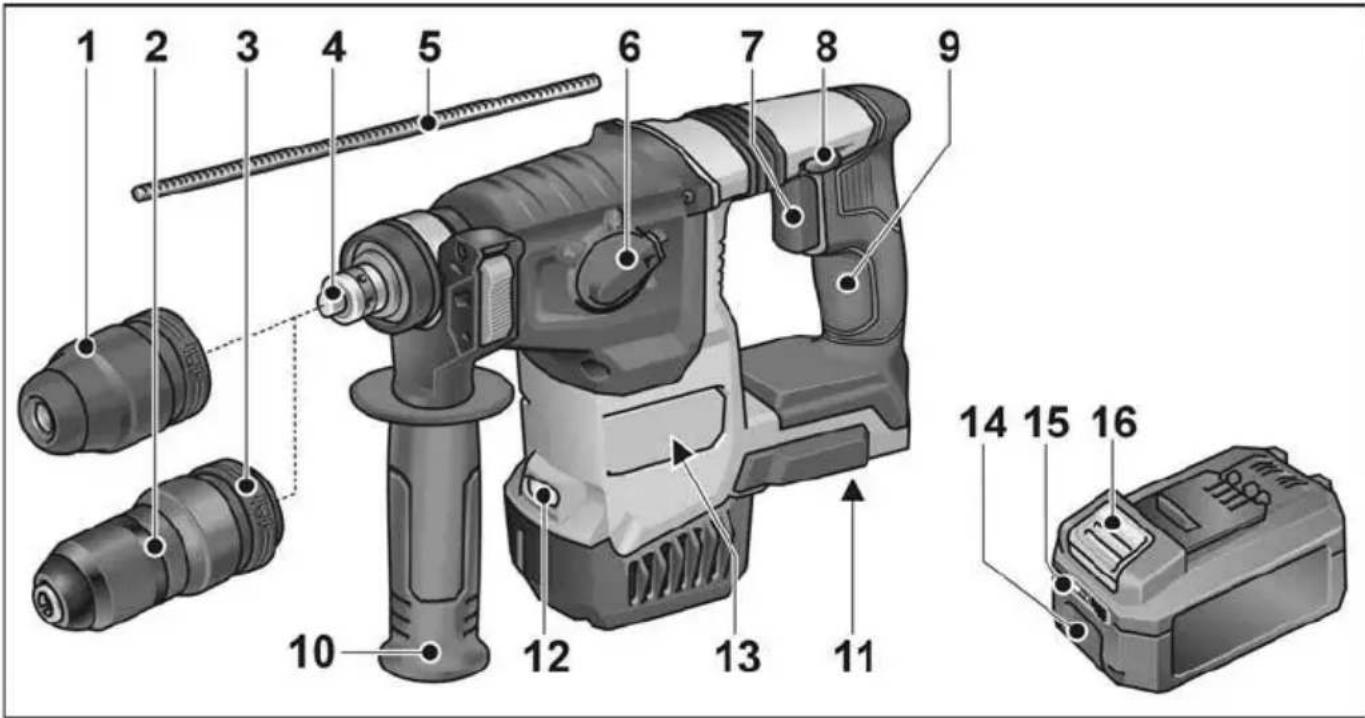

Με μια ματιά
2 Τσοκ ταχείας σύσφιξης
3 Κάλυκας ασφάλισης
4 Άτρακτος
5 Οριοθέτης βάθους
6 Περιστροφικό κουμπί για τον τρόπο εργασίας
7 Δ ι α κ ό π τ η
Για τη θέση σε και εκτός λειτουργίας καθώς και για την αύξηση του αριθμού στροφών / κρούσεων ως το μέγιστο.
8 Διακόπτης προεπιλογής φοράς περιστροφής
9 X ε 1 ρ o λ α β ή
S 10 Πρόσθετη χειρολαβή
11 Υποδοχή μπαταρίας
12 Φωτισμός LED
Για τον φωτισμό του χώρου εργασίας.
13 Πινακίδα τύπου *
14 Μπαταρία ιόντων λιθίου
15 Ένδειξη φόρτισης μπαταρίας
16 Πλήκτρο απομανδάλωσης μπαταρίας ς
* δε φαίνεται
Για την ασφάλειά σας
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Παραλήψεις στην τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να έχουν ως συνέπεια ηλεκτροπληξία, πυρκαγιά και/ή βαριούς τραυματισμούς.
Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση.
Διαβάστε πριν την χρήση του ηλεκτρικού εργαλείου και τηρήστε:
- τις παρούσες οδηγίες χρήσης,
- τις «Γενικές υποδείξεις ασφαλείας» σχετικά με τη χρήση ηλεκτρικών εργαλείων στο επισυναπτόμενο φυλλάδιο (Αριθμός φυλλαδίου: 315.915),
- τους κανόνες και τις προδιαγραφές σχετικά με την πρόληψη ατυχημάτων που ισχύουν στον τόπο εργασίας.
Αυτό το ηλεκτρικό εργαλείο έχει κατασκευαστεί σύμφωνα με τα τελευταία δεδομένα της τεχνολογίας και βάσει των αναγνωρισμένων κανόνων τεχνικής ασφάλειας. Ωστόσο μπορούν κατά τη χρήση του να προκύψουν κίνδυνοι για τη σωματική ακεραιότητα και τη ζωή του χρήστη ή τρίτων ή αντίστοιχα ζημιές στο εργαλείο ή άλλες υλικές ζημιές. Το ηλεκτρικό εργαλείο πρέπει να χρησιμοποιείται
- για την προσήκουσα χρήση,
- σε άψογη κατάσταση από πλευράς τεχνικής ασφάλειας.
Βλάβες που έχουν αρνητική επίπτωση στην ασφάλεια, πρέπει να αντιμετωπίζονται αμέσως.
Προσήκουσα χρήση
Το περιστροφικό πιστολέτο μπαταρίας CHE 2-26 18.0-EC προορίζεται
– για την επαγγελματική χρήση στη βιομηχανία και βιοτεχνία,
– για την κρουστική διάτρηση σε τοίχους και μπετόν για στερεώσεις ούπας και αγκυρώσεων και διαμπερείς διατρήσεις,
– για ελαφριές εργασίες διάνοιξης οπών για την απομάκρυνση σοβάδων και πλακιδίων,
– για τη χρήση με κατάλληλο και από τον κατασκευαστή για το παρόν εργαλείο συνιστώμενο εργαλείο.
Υποδείξεις ασφαλείας για κρουστικά εργαλεία
■ Να φοράτε ωτοασπίδες. Η επίδραση θορύβου μπορεί να προξενήσει απώλεια της ακοής.
Χρησιμοποιείτε τις πρόσθετες χειρολαβές που παραδίδονται μαζί με το εργαλείο. Η απώλεια του ελέγχου μπορεί να οδηγήσει σε τραυματισμούς.
Κρατάτε το εργαλείο μόνο στις μονωμένες επιφάνειες λαβές, κατά την εκτέλεση εργασιών, κατά τις οποίες το εργαλείο εφαρμογής μπορεί να συναντήσει κρυφούς ηλεκτρικούς αγωγούς ή το ίδιο το δικό του τροφοδοτικό καλώδιο. Η επαφή με ένα ηλεκτροφόρο αγωγό μπορεί να θέσει υπό τάση επίσης μεταλλικά μέρη του μηχανήματος και να οδηγήσει σε ηλεκτροπληξία.
■ Μην ανοίγεται τη μπαταρία. Υπάρχει κίνδυνος ηλεκτροπληξίας.
■ Προστατέψτε τη μπαταρία από υπερβολική θερμοκρασία, π.χ. από συνεχή έκθεση στον ήλιο, και από φωπά, νερό και υγρασία. Υπάρχει κίνδυνος έκρηξης.
■ Σε περίπτωση ζημιάς ή μη ενδεδειγμένης χρήσης της μπαταρίας μπορούν να δημιουργηθούν ατμοί. Φροντίστε για φρέσκο αέρα και σε περίπτωση ενοχλήσεων αναζητήστε γιατρό. Οι ατμοί μπορούν να ερεθίσουν τις αναπνευστικές οδούς.
Υποδείξεις ασφαλείας για δράπανα Υποδείξεις ασφαλείας για όλες τις εργασίες
■ Κατά το τρύπημα με κρούση φοράτε ωτασπίδες. Η επίδραση θορύβου μπορεί να προξενήσει απώλεια της ακοής.
Χρησιμοποιείτε την πρόσθετη λαβή. Η απώλεια του ελέγχου μπορεί να οδηγήσει σε τραυματισμούς.
■ Στηρίζετε καλά το ηλεκτρικό εργαλείο πριν από τη χρήση. Αυτό το ηλεκτρικό εργαλείο παράγει μια υψηλή ροπή στρέψης. Αν το ηλεκτρικό εργαλείο δεν έχει στηριχτεί με ασφάλεια στη διάρκεια της λειτουργίας, μπορεί να προκύψει απώλεια ελέγχου και τραυματισμοί.
Κρατάτε το εργαλείο μόνο στις μονωμένες επιφάνειες λαβές, κατά την εκτέλεση εργασιών, κατά τις οποίες το εργαλείο εφαρμογής μπορεί να συναντήσει κρυφούς ηλεκτρικούς αγωγούς ή το ίδιο το δικό του τροφοδοτικό καλώδιο. Η επαφή με ένα ηλεκτροφόρο αγωγό μπορεί να θέσει υπό τάση επίσης μεταλλικά μέρη του μηχανήματος και να οδηγήσει σε ηλεκτροπληξία.
Υποδείξεις ασφαλείας κατά τη χρήση τρυπανιών μεγάλου μήκους
■ Μην εργάζεστε ποτέ με υψηλότερο από τον μέγιστα επιτρεπόμενο για το τρυπάνι αριθμό στροφών. Σε υψηλότερο αριθμό στροφών ενδέχεται να λυγίσει ελαφρά το τρυπάνι, εφόσον μπορεί να περιστραφεί ελεύθερα χωρίς επαφή με το τεμάχιο επεξεργασίας, προκαλώντας τραυματισμούς. ■ Αρχίζετε τη διαδικασία διάτρησης πάντα με χαμηλό αριθμό στροφών και ενώ το τρυπάνι έχει επαφή με το τεμάχιο επεξεργασίας. Σε υψηλότερο αριθμό στροφών ενδέχεται να λυγίσει ελαφρά το τρυπάνι, εφόσον μπορεί να περιστραφεί ελεύθερα χωρίς έπαφή με το τεμάχιο επεξεργασίας, προκαλώντας τραυματισμούς.
■ Μην ασκείτε υπερβολική πίεση και φροντίστε αυτή να ασκείται μόνο σε διαμήκη κατεύθυνση ως προς το τρυπάνι. Τα τρυπάνια μπορούν να λυγίσουν και έτσι να σπάσουν ή να προκαλέσουν απώλεια ελέγχου και τραυματισμούς.
Περαιτέρω υποδείξεις ασφαλείας
Χρησιμοποιείτε κατάλληλες συσκευές ανίχνευσης καλυμμένων τροφοδοτικών αγωγών ή απευθυνθείτε στην τοπική εταιρεία παροχής ρεύματος. Η επαφή με ηλεκτρικούς αγωγούς μπορεί να οδηγήσει σε φωτιά και ηλεκτροπληξία. Η ζημιά σε αγωγό αερίου μπορεί να οδηγήσει σε έκρηξη. Η διείσδυση σε αγωγό νερού προξενεί υλικές ζημιές ή μπορεί να προκαλέσει ηλεκτροπληξία.
■ Κατά την εργασία κρατάτε το ηλεκτρικό εργαλείο γερά με τα δύο χέρια και φροντίζετε να στέκεστε σταθερά. Το ηλεκτρικό εργαλείο οδηγείται με ασφάλεια με τα δύο χέρια.
■ Ασφαλίζετε το κατεργαζόμενο τεμάχιο. Το κατεργαζόμενο τεμάχιο που συγκρατείται με διάπαξη τάνυσης κραπέται ασφαλέστερα απ' ότι με το χέρι σας.
Χρησιμοποιείτε μόνον εργαλεία με υποδοχή εργαλείου SDS-plus. Ελέγξτε τη σωστή ασφάλιση με τράβηγμα του εργαλείου.
■ Φροντίστε άμεσα για την αντικατάσταση τυχόν κατεστραμμένου προφυλακτήρα σκόνης. Ο προφυλακτήρας σκόνης εμποδίζει την είσοδο σκόνης στην υποδοχή εργαλείου.
Οι εκλυόμενες σκόνες υλικών όπως μολυβδούχες βαφές, μερικά είδη ξύλου, ορυκτά και μέταλλα μπορούν να είναι επικίνδυνες για τον χειριστή ή για πρόσωπα που βρίσκονται κοντά στην περιοχή εργασίας. Η εισπνοή τους ή η επαφή με τις σκόνες αυτές μπορούν να οδηγήσουν σε ασθένειες της αναπνευστικής οδού και/ή σε αλλεργικές αντιδράσεις.
– Φροντίζετε για καλό αερισμό του χώρου εργασίας!
– Αν είναι δυνατόν, χρησιμοποιείτε εξωτερικό απορροφητήρα σκόνης.
– Συνιστάται η χρήση μάσκας προστασίας της αναπνοής με φίλτρο κατηγορίας P2.
■ Μην επεξεργάζεστε υλικά, από τα οποία εκλύονται επιβλαβείς για την υγεία ύλες (π.χ. αμίαντος).
Χρησιμοποιείτε μόνο γνήσιες μπαταρίες με την τάση που αναγράφεται στην πινακίδα στοιχείων του ηλεκτρικού εργαλείου. Σε περίπτωση χρήσης άλλων μπαταριών, π.χ. απομιμήσεων, ανακυκλωμένων μπαταριών ή μπαταριών άλλων κατασκευαστών, υπάρχει κίνδυνος τραυματισμών και υλικών ζημιών από έκρηξη μπαταρίας.
■ Φορτίζετε τις μπαταρίες μόνο με συσκευές φόρτισης που συνιστά ο κατασκευαστής. Η φόρτιση με συσκευές φόρτισης που δεν προορίζονται για τον υπό φόρτιση τύπο μπαταρίας δημιουργεί κίνδυνο πυρκαγιάς.
Η μπαταρία μπορεί να υποστεί ζημιά από αιχμηρά αντικείμενα, όπως π. χ. καρφί ή κατσαβίδι ή από εξωτερική άσκηση δύναμης. Μπορεί να προκληθεί ένα εσωτερικό βραχυκύκλωμα με αποτέλεσμα την ανάφλεξη, την εμφάνιση καπνού, την έκρηξη ή την υπερθέρμανση της μπαταρίας..
■ Πριν από κάθε εργασία στο ηλεκτρικό εργαλείο γυρίστε το διακόπτη προεπιλογής φοράς περιστροφής στη μεσαία θέση.
■ Γυρίστε το διακόπτη προεπιλογής φοράς περιστροφής ή τη ρύθμιση ροπή στρέψης μόνο όταν το εργαλείο βρίσκεται εκτός λειτουργίας.
■ Για τη σήμανση του ηλεκτρικού εργαλείου χρησιμοποιείτε μόνον αυτοκόλλητες ετικέτες.
Μην ανοίγετε τρύπες στο περίβλημα.
Θόρυβος και κραδασμός
Οι τιμές θορύβου και κραδασμών υπολογίστηκαν σύμφωνα με το Ευρωπαϊκό Πρότυπο EN 60745.
Η κατά Α αξιολογημένη ακουστική στάθμη θορύβων του μηχανήματος ανέρχεται χαρακτηριστικά:
– Στάθμη ακουστικής πίεσης: 90 dB(A);
- Στάθμη ακουστικής ισχύος: 101 dB(A);
- Ανασφάλεια Κ: 3 dB.
Συνολική τιμή κραδασμών:
– στη διάτρηση με σφυροδράπανο:
- Τιμή εκπομπής a_h: 15,9 m/s 2
- Ανασφάλεια Κ: 1,5 m/s ^2
- Τιμή εκπομπής a_h: 12,7 m/s ^2
- Ανασφάλεια Κ: 1,5 m/s ^2
⚠️ ΠΡΟΣΟΧΗ!
Οι τιμές μέτρησης που δίνονται ισχύουν για καινούργια μηχανήματα. Στην καθημερινή χρήση αλλάζουν οι τιμές θορύβων και κραδασμών.
i YΠΟΔΕΙΞΗ!
Η στάθμη κραδασμών που δίνεται στις οδηγίες αυτές έχει μετρηθεί σύμφωνα με μέθοδο μέτρησης τυποποιημένη βάσει του προτύπου EN 60745 και μπορεί να χρησιμοποιηθεί για τη σύγκριση ηλεκτρικών εργαλείων μεταξύ τους. Επίσης αυτή είναι κατάλληλη για την προσωρινή εκτίμηση της φόρτισης με κραδασμούς.
Η στάθμη κραδασμών που δίνεται αντιπροσωπεύει τις κύριες εφαρμογές του ηλεκτρικού εργαλείου. Σε περίπτωση όμως που το ηλεκτρικό εργαλείο χρησιμοποιηθεί για άλλες εφαρμογές με αποκλίνοντα εργαλεία εφαρμογής ή χωρίς επαρκή συντήρηση, τότε μπορεί να αποκλίνει και η στάθμη των κραδασμών. Αυτό μπορεί να αυξήσει σημαντικά τη φόρτιση με κραδασμούς κατά τη διάρκεια ολοκλήρου του χρονικού διαστήματος εργασίας.
Για την ακριβή εκτίμηση της φόρτισης με κραδασμούς θα πρέπει να ληφθούν υπόψη επίσης οι χρόνοι, κατά τους οποίους το εργαλείο είναι απενεργοποιημένο ή λειτουργεί, χωρίς όμως να χρησιμοποιείται στην πραγματικότητα. Αυτό μπορεί να μειώσει σημαντικά τη φόρτιση με κραδασμούς κατά τη διάρκεια ολοκλήρου του χρονικού διαστήματος εργασίας.
Καθορίστε τα πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή πριν την επίδραση των κραδασμών, όπως για παράδειγμα: συντήρηση του ηλεκτρικού εργαλείου και των εργαλείων εφαρμογής, ζέσταμα των χεριών για το κράτημα, οργάνωση των βημάτων εργασίας.
ΠΡΟΣΟΧΗ!
Σε ακουστική πίεση άνω των 85 dB(A) να φοράτε ωτοασπίδες.
Οδηγίες χρήσης
Πριν τη θέση σε λειτουργία
Ξεπακετάρετε το ηλεκτρικό εργαλείο και τα εξαρτήματα και ελέγξτε τα για πληρότητα της παράδοσης και ζημιές από τη μεταφορά.
i YΠΟΔΕΙΞΗ
Κατά την παράδοση η μπαταρίες δεν είναι φορτισμένες πλήρως. Πριν τη πρώτη χρήση φορτίστε τις μπαταρίες πλήρως. Ανατρέξτε στις οδηγίες χρήσης της συσκευής φόρτισης.

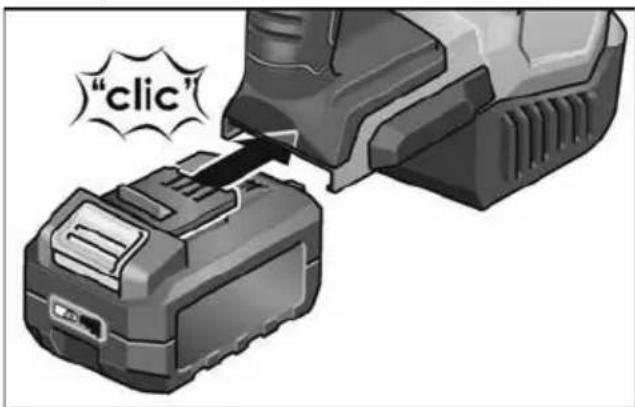

Εισαγωγή / αλλαγή μπαταρίας
Εισάγετε τη φορτισμένη μπαταρία πλήρως στο ηλεκτρικό εργαλείο μέχρι να κουμπώσει.


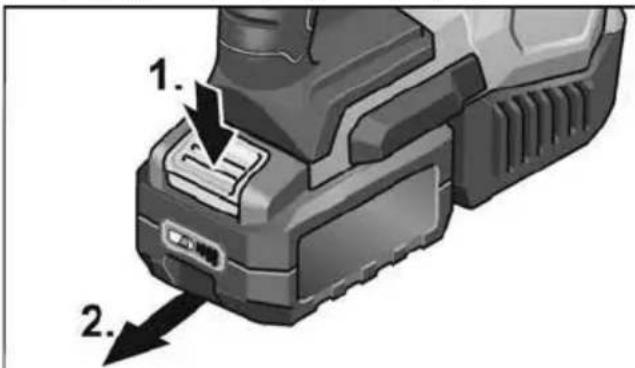

"click"■ Για την εξαγωγή της μπαταρίας πατήστε τα πλήκτρα απομανδάλωσης (1.) και τραβήξτε την προς τα έξω (2.).
Όσο δε χρησιμοποιείται, προστατέψτε τις επαφές της μπαταρίας. Κινούμενα μεταλλικά εξαρτήματα μπορούν να βραχυκυκλώσουν τις επαφές - κίνδυνος έκρηξης και φωτιάς!

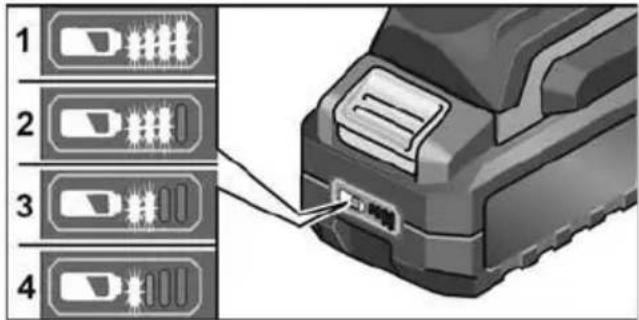

Κατάσταση φόρτισης της μπαταρίας
■ Πατώντας το πλήκτρο μπορείτε να ελέγξετε την κατάσταση φόρτισης της μπαταρίας μέσω των λυχνιών LED.


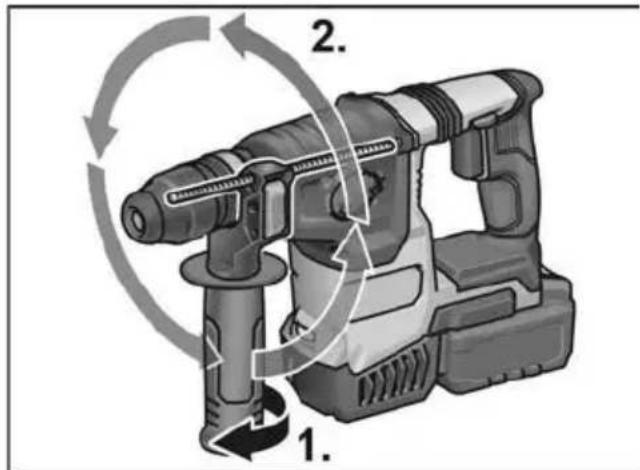

Ρύθμιση πρόσθετης χειρολαβής
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Πριν από κάθε εργασία στο ηλεκτρικό εργαλείο αφαιρέστε τις μπαταρίες από τη συσκευή.
ΠΡΟΣΟΧΗ!
Χρησιμοποιείτε το ηλεκτρικό εργαλείο μόνο με συναρμολογημένη την πρόσθετη χειρολαβή.
Η πρόσθετη χειρολαβή μπορεί να στραφεί σε οποιαδήποτε θέση, ώστε να διασφαλιστεί η ασφαλής και χωρίς κόπο εργασία.
i YΠΟΔΕΙΞΗ!
Με τοποθετημένο τον οριοθέτη βάθους η περιοχή κίνησης της πρόσθετης χειρολαβής είναι περιορισμένη.
■ Λύστε τη σύσφιξη γυρίζοντας την πρόσθετη χειρολαβή αντίθετα με τη φορά των δεικτών του ρολογιού (1.).
■ Σταθεροποιήστε την πρόσθετη χειρολαβή με τη φορά των δεικτών του ρολογιού.

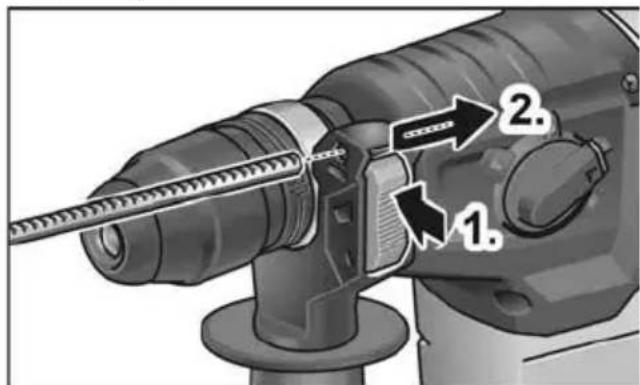

Συναρμολόγηση του οριοθέτη βάθους
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Πριν από κάθε εργασία στο ηλεκτρικό εργαλείο αφαιρέστε τις μπαταρίες από τη συσκευή.
■ Πατήστε το μοχλό σύσφιξης στο πάνω μέρος της πρόσθετης χειρολαβής και κρατήστε τον πατημένο (1.).
■ Ωθήστε τον οριοθέτη βάθους προς τα μέσα (2.).
■ Ρυθμίστε τον οριοθέτη βάθους στο απαιτούμενο βάθος διάτρησης.
■ Αφήστε ελεύθερο τον μοχλό σύσφιξης.
i YΠΟΔΕΙΞΗ!
Εισάγετε εργαλεία με στέλεχος SDS-plus μέχρι τέρμα στην υποδοχή εργαλείου SDS-plus. Διαφορετικά, η κινητικότητα του εργαλείου μπορεί να οδηγήσει σε λανθασμένη ρύθμιση του βάθους διάτρησης.
Τοποθέτηση εργαλείων με στέλεχος SDS-plus
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Πριν από κάθε εργασία στο ηλεκτρικό εργαλείο αφαιρέστε τις μπαταρίες από τη συσκευή.
ΠΡΟΣΟΧΗ!
Τα χρησιμοποιημένα ηλεκτρικά εργαλεία μπορεί να καίνε. Φοράτε προστατευτικά γάντια!
i YΠΟΔΕΙΞΗ!
Τα χρησιμοποιούμενα εργαλεία πρέπει να διαθέτουν στέλεχος SDS-plus. Για εργαλεία χωρίς στέλεχος SDS-plus (π.χ. ξυλοτρύπανο) πρέπει να χρησιμοποιείται τσοκ ταχείας σύσφιξης.
■ Ελέγξτε τον προφυλακτήρα σκόνης.
- Καθαρίστε τον λερωμένο προφυλακτήρα.
– Φροντίστε άμεσα για την
αντικατάσταση τυχόν κατεστραμμένου
προφυλακτήρα σκόνης.

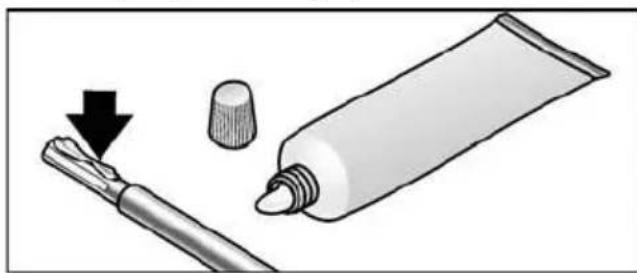

■ Καθαρίστε τα εργαλεία και λιπάνετε ελαφρώς το στέλεχος.

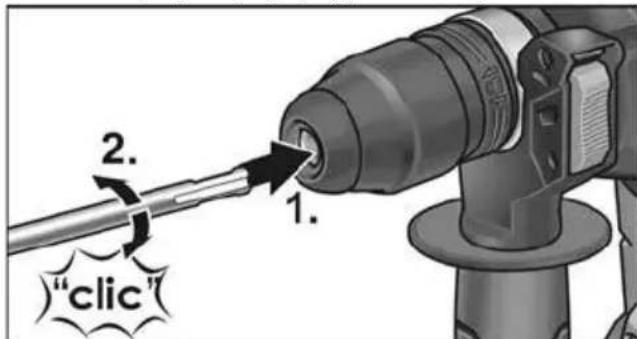

■ Τοποθετήστε το εργαλείο εφαρμογής (1.) και στρέψτε (2.), μέχρι να ασφαλίσει.
■ Ελέγξτε την ασφάλιση τραβώντας το εργαλείο εφαρμογής.

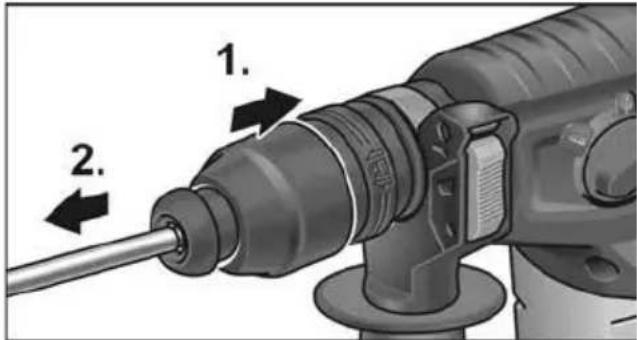

Αφαίρεση των εργαλείων
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Πριν από κάθε εργασία στο ηλεκτρικό εργαλείο αφαιρέστε τις μπαταρίες από τη συσκευή.
ΠΡΟΣΟΧΗ!
Τα χρησιμοποιημένα ηλεκτρικά εργαλεία μπορεί να καίνε. Φοράτε προστατευτικά γάντια!
■ Τραβήξτε τον κάλυκα ασφάλισης προς τα πίσω (1.).
■ Αφαιρέστε το εργαλείο εφαρμογής (2.).

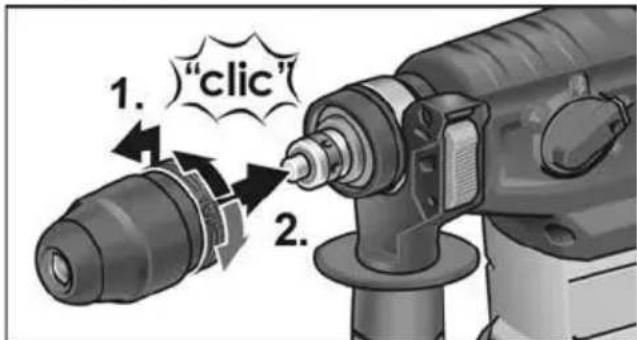

Τοποθέτηση τσοκ ταχείας σύσφιξης
ΥΠΟΔΕΙΞΗ!
Για την τοποθέτηση τσοκ ταχείας σύσφιξης απαιτείται ο γνήσιος αντάπτορας από το πρόγραμμα εξαρτημάτων της FLEX.
■ Τραβήξτε τον δακτύλιο ασφάλισης στο τσοκ ταχείας σύσφιξης προς τα πίσω (1.) και τοποθετήστε τον πάνω στην άτρακτο ασφαλίζοντας με τον χαρακτηριστικό ήχο (2.).
■ Ελέγξτε την ασφάλιση τραβώντας το τσοκ ταχείας σύσφιξης.
ΠΡΟΣΟΧΗ!
Με τοποθετημένο τσοκ ταχείας σύσφιξης ποτέ μην επιλέγετε τον τρόπο εργασίας σμίλευση ή τρύπημα με σφυροδράπανο Θα μπορούσαν να ζημιωθούν το εργαλείο και το τσοκ ταχείας σύσφιξης.

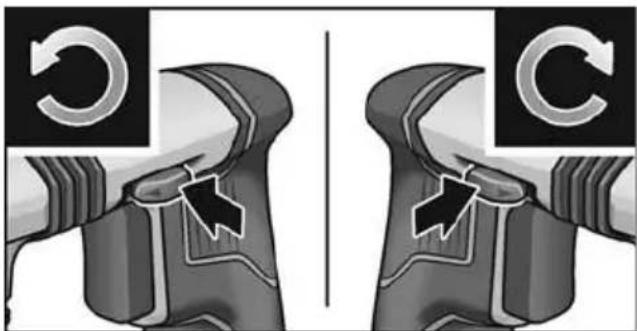

Προεπιλογή φοράς περιστροφής
ΠΡΟΣΟΧΗ!
Αλλάζετε τη φορά περιστροφής μόνο με ακινητοποιημένο το ηλεκτρικό εργαλείο.
■ Ρυθμίστε το διακόπτη προεπιλογής φοράς περιστροφής στην απαιτούμενη θέση:
– Αριστερά: αντίθετα με τη φορά των δεικτών του ρολογιού (ξεβίδωμα βιδών, λύσιμο βιδών)
- Δεξιά: με τη φορά των δεικτών του
ρολογιού (τρύπημα, βίδωμα βιδών,
σφίξιμο βιδών)
- Κέντρο: φραγή λειτουργίας (αλλαγή εργαλείου, σε όλες τις εργασίες στο ηλεκτρικό εργαλείο)

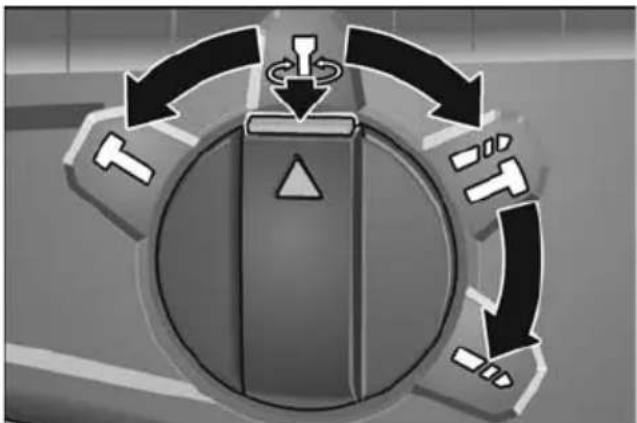

Ρύθμιση τρόπου εργασίας
ΠΡΟΣΟΧΗ!
Αλλάζετε τον τρόπο εργασίας μόνο με ακινητοποιημένο το ηλεκτρικό εργαλείο.
■ Ρυθμίστε το περιστροφικό κουμπί στον επιθυμητό τρόπο εργασίας:
Τρύπημα
Τρύπημα με σφυροδράπανο
Ρύθμιση της θέσης καλεμιού (βλέπε εκεί)
Σμίλευση
i YΠΟΔΕΙΞΗ!
- Σε όλες τις θέσεις το περιστρεφόμενο κουμπί πρέπει να ακούγεται να κουμπώνει.
- Στη θέση (ρύθμιση της θέσης καλεμιού) μη θέσετε το ηλεκτρικό εργαλείο σε λειτουργία.

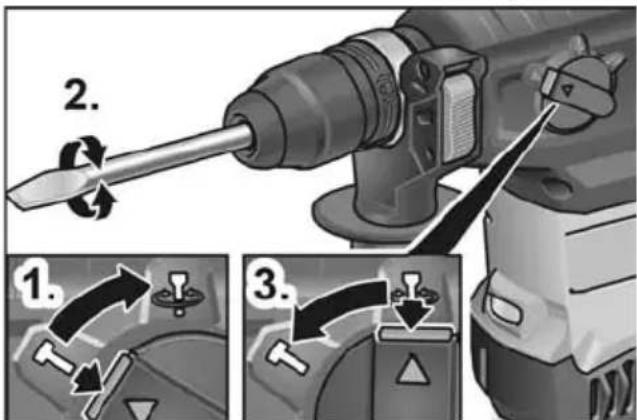

Ρύθμιση της θέσης καλεμιού
Το καλέμι μπορεί να συστραφεί σε μια για τις εκτελούμενες εργασίες ιδανική θέση.
■ Ρυθμίστε το περιστροφικό κουμπί για τον τρόπο εργασίας στο σύμβολο (1.).
■ Ρυθμίστε το περιστροφικό κουμπί για τον τρόπο εργασίας στο σύμβολο T(3.). Προσέξτε να ακουστεί να κουμπωνει!

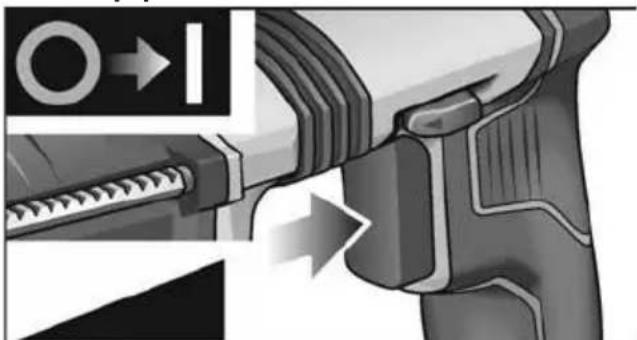

Θέση του ηλεκτρικού εργαλείου σε λειτουργία
■ Πιέστε τον διακόπτη και κρατήστε τον πατημένο.
Ο διακόπτης του ηλεκτρικού εργαλείου καθιστά δυνατή την αργή αύξηση του αριθμού στροφών ή κρούσεων μέχρι τη μέγιστη τιμή.
Με ενεργοποιημένο ηλεκτρικό εργαλείο η λυχνία LED φωτίζει την περιοχή εργασίας.
Θέση του εργαλείου εκτός λειτουργίας:
■ Αφήστε τον διακόπτη ελεύθερο.
Υποδείξεις εργασίας
Τρύπημα / τρύπημα με σφυροδράπανο
-
Ρυθμίστε το περιστροφικό κουμπί για τον τρόπο εργασίας στο σύμβολο (τρύπημα) ή (τρύπημα με σφυροδράπανο). Προσέξτε να ακουστεί να κουμπώνει!
-
Τοποθετήστε το τρυπάνι.
- Ρυθμίστε την πρόσθετη χειρολαβή στη επιθυμητή θέση.
- Τοποθετήστε τη μπαταρία.
- Πιάστε το ηλεκτρικό εργαλείο με τα δυο σας χέρια και πάρτε θέση εργασίας.
- Εφαρμόστε το τρυπάνι και ενεργοποιήστε το ηλεκτρικό εργαλείο.
- Πιέστε το ηλεκτρικό εργαλείο μαλακά προς τα εμπρός.
- Μετά το πέρας της διάτρησης θέστε το εργαλείο εκτός λειτουργίας.
Σμίλευση
- Τοποθετήστε το καλέμι.
- Ρυθμίστε το περιστροφικό κουμπί ν τον τρόπο εργασίας στο σύμβολο
- Γυρίστε το καλέμι στην επιθυμητή θέση.
- Ρυθμίστε το περιστροφικό κουμπί για τον τρόπο εργασίας στο σύμβολο Προσέξτε να ακουστεί να κουμπώνει!
-
Ρυθμίστε την πρόσθετη χειρολαβή στη επιθυμητή θέση.
-
Τοποθετήστε τη μπαταρία.
- Πιάστε το ηλεκτρικό εργαλείο με τα δυο σας χέρια και πάρτε θέση εργασίας.
- Ενεργοποιήστε το ηλεκτρικό εργαλείο.
- Κατά τη σμίλευση πιέζετε το ηλεκτρικό εργαλείο μαλακά προς τα εμπρός, έτσι ώστε να μην αναπηδήσει.
- Μετά το πέρας της εργασίας θέστε το εργαλείο εκτός λειτουργίας.
Λοιπές υποδείξεις
– Η χρήση αιχμηρών εργαλείων εφαρμογής αυξάνει την απόδοση εργασίας και τη διάρκεια ζωής του ηλεκτρικού εργαλείου.
– Μετά την εργασία καθαρίζετε το
ηλεκτρικό εργαλείο και το φυλάτε στη
βαλίτσα μεταφοράς σε στεγνό μέρος.
Συντήρηση και φροντίδα
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Πριν από κάθε εργασία στο ηλεκτρικό εργαλείο αφαιρέστε τις μπαταρίες από τη συσκευή.
Καθαρισμός
ΠΡΟΣΟΧΗ!
Σε εργασίες καθαρισμού με πεπιεσμένο αέρα φοράτε οπωσδήποτε προστατευτικά ματογυάλια.
■ Καθαρίζετε τακτικά το ηλεκτρικό εργαλείο και τις σχισμές αερισμού. Η συχνότητα εξαρτάται από το κατεργαζόμενο υλικό και από τη διάρκεια της χρήσης.
■ Στο εσωτερικό του περιβλήματος με τον κινητήρα πρέπει να γίνεται τακτική εκφύσηση με ξηρό πεπιεσμένο αέρα.
Επισκευές
Τυχόν επισκευές επιτρέπεται να εκτελούνται αποκλειστικά και μόνο από κάποιο εξουσιοδοτημένο από τον κατασκευαστή συνεργείο εξυπηρέτησης πελατών.
Ανταλλακτικά και εξαρτήματα
Για περαιτέρω εξαρτήματα, ιδιαίτερα για εργαλεία χρήσης, μπορείτε να ανατρέξετε στους καταλόγους του κατασκευαστή.
Σχέδια αποσυναρμολογημένης όψης και λίστες ανταλλακτικών θα βρείτε στην ιστοσελίδα μας: www.flex-tools.com
Υποδείξεις απόσυρσης
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Αχρηστεύστε παλιά ηλεκτρικά εργαλεία πριν την απόρριψη:
- τα ηλεκτρικά εργαλεία με καλώδιο αφαιρώντας το τροφοδοτικό καλώδιο,
- τα ηλεκτρικά εργαλεία με μπαταρία αφαιρώντας τη μπαταρία.
Μόνο για χώρες της Ευρωπαϊκής Ένωσης.
Μην πετάτε ηλεκτρικά εργαλεία στα οικιακά απορρίμματα!
Σύμφωνα με την Κοινοτική Οδηγία 2012/19/ΕΕ σχετικά με τα παλαιές ηλεκτρικές και ηλεκτρονικές συσκευές και της μεταφοράς της σε εθνικό δίκαιο, τα απόβλητα ηλεκτρικά εργαλεία πρέπει να συλλέγονται χωριστά και να οδηγούνται σε φιλική προς το περιβάλλον ανακύκλωση.
Ανάκτηση πρώτων υλών αντί απόρριψης αποβλήτων.
Η συσκευή, τα εξαρτήματα και η συσκευασία θα πρέπει να οδηγούνται σε φιλική προς το περιβάλλον ανακύκλωση. Για την καθαρή ανακύκλωση τα πλαστικά μέρη έχουν σημανθεί ανάλογα.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Μην πετάτε τις μπαταρίες στα οικιακά απορρίμματα, στη φωτιά ή στο νερό. Μην ανοίγετε τις άχρηστες μπαταρίες.
Μόνο για χώρες της Ευρωπαϊκής Ένωσης: Σύμφωνα με την οδηγία 2006/66/ΕΚ χαλασμένες ή αναλωμένες μπαταρίες / επαναφορτιζόμενες μπαταρίες πρέπει να ανακυκλώνονται.
ΥΠΟΔΕΙΞΗ!
Σχετικά με τις δυνατότητες απόρριψης απευθυνθείτε σε εξειδικευμένο κατάστημα!
CE Δήλωση πιστότητας
Δηλώνουμε με αποκλειστική ευθύνη, ότι το προϊόν που περιγράφεται στο κεφάλαιο «Τεχνικά χαρακτηριστικά» βρίσκεται σε συμφωνία με τα ακόλουθα πρότυπα ή κανονιστικά έγγραφα:
EN 60745 βάσει των διατάξεων των οδηγιών 2014/30/ΕΕ, 2006/42/ΕΚ, 2011/65/ΕΕ.
Υπεύθυνος για τεχνικά έγγραφα: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Eckhard Rühle Manager Research & Development (R & D)
Ο κατασκευαστής και ο αντιπρόσωπός του δεν αναλαμβάνουν καμία ευθύνη για ζημιές και απώλειες κέρδους λόγω διακοπής της λειτουργίας της επιχείρησης, που προκλήθηκαν από το προϊόν ή από τη μη δυνατή χρήση του προϊόντος. Ο κατασκευαστής και ο αντιπρόσωπός του δεν φέρουν καμία ευθύνη για ζημιές που προξενήθηκαν από μη σωστή χρήση ή σε συνδυασμό με προϊόντα άλλων κατασκευαστών.
