NÁVOD NA OBSLUHU CHE 2-26 18.0-EC Flex
Za technické podklady zodpovídá:
Vylúčenie zodpovednosti ..... 175
Použité symboly
VAROVANIE!
Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najt'ažšie poranenia.
POZOR!
Označuje možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.
UPOZORNENIE!
Označuje tipy na používanie a dôležité informácie.
Symboly na náradí
Používajte ochranu sluchu!
Používajte ľahkú ochranu dýchacích ciest!
Pokyn na likvidáciu použitého spotrebiča (pozri na strane 174)!
Technické údaje
| Akumulátorové vřtacie kladivo | CHE 2-2618.0-EC | |
| Menovité napätie V 18 | ||
| Akumulátor AP 18.0 (5,0 | Ah) | |
| Otáčky naprázdno | min ^-1 | 980 |
| Počet úderov naprázdno | min ^-1 | 4.350 |
| Max. energia jednotlivého úderu (podla „EPTA-procedure 05/2009“) | J | 2,6 |
| Mazanie | mazací tuk | |
| Uchytenie nástroja SDS- | plus | |
| Max. priemer vřtania– betón– drevo– kov | mmmmmm | 263013 |
| Hmotnost' podľa „EPTA-procedure 01/2003“(bez akumulátora) | kg 3,18 | |
| Hmotnost' akumulátora 5,0 Ah | kg 0,72 | |

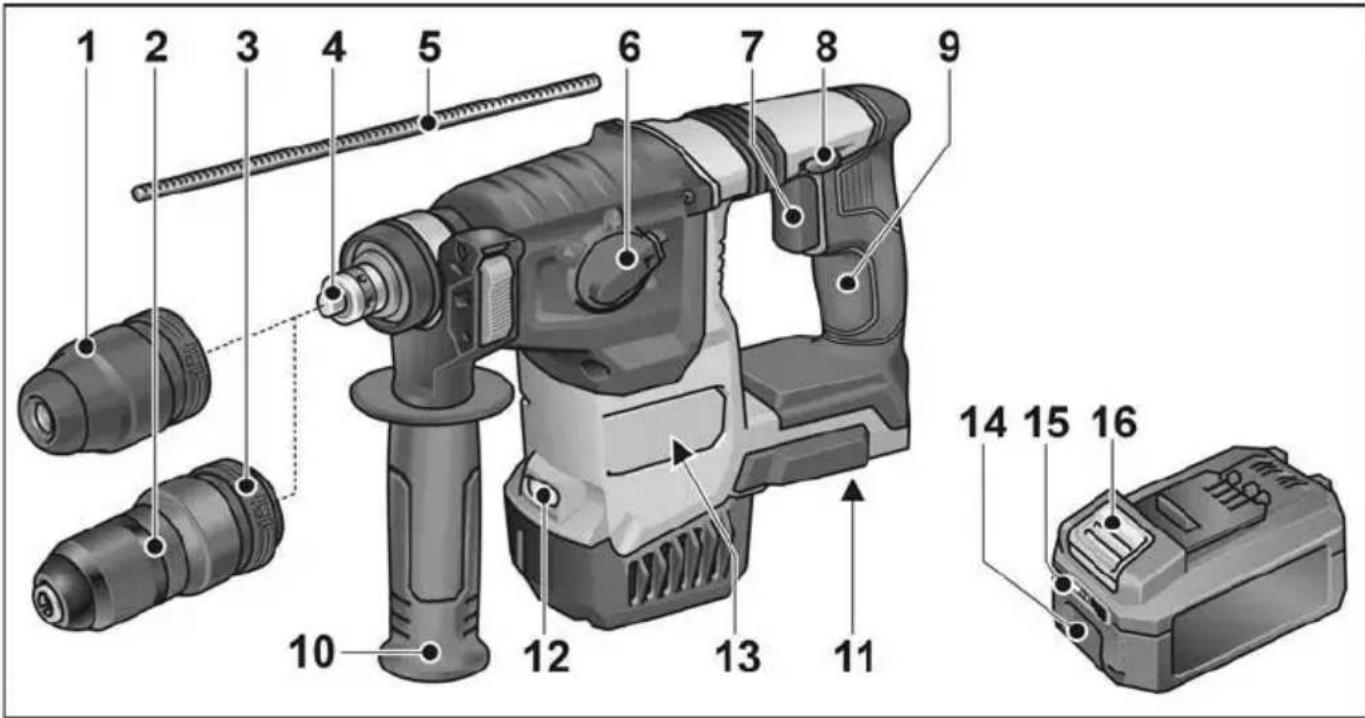

Prehlad
1 SDS skíučovadlo
2 Rýchloupínacie skľučovadlo
3 Zaist'ovacie puzdro
4 Vreteno
5 Híbkový doraz
6 Otočný gombík pre pracovný režim
7 Vypínač
Na zapnutie a vypnutie, ako aj na nabehnutie až na maximálne otáčky/počet úderov.
8 Prepínač predvoľby smeru otáčania
9 Rukovät'
10 Prídavná rukovät'
11 Nabíjacia šachta pre akumulátor
12 LED osvetlenie
Na osvetlenie pracovnej oblasti.
13 Výrobný štítok *
14 Lítium-iónový akumulátor
15 Indikácia stavu akumulátora
16 Odist'ovacie tlačidlo pre akumulátor
* nie je viditeľný
Prečítajte si všetky bezpečnostné upozornenia a pokyny. Zanedbanie dodržiavania bezpečnostných upozornení a pokynov môže mat' za následok úraz elektrickým prúdom, požiar a/alebo t'ažké poranenia. Všetky bezpečnostné upozornenia a pokyny si odložte na budúce použitie.
– predložený návod na obsluhu,
– „Všeobecné bezpečnostné pokyny“ na zaobchádzanie s elektrickým náradím v priloženom zošite (č. publikácie: 315.915),
– pravidlá a predpisy na zabránenie úrazom platné pre miesto používania. Toto elektrické náradie je skonštruované podľa súčasného stavu techniky a uznávaných bezpečnostnotechnických pravidiel. Pri používaní môže napriek tomu dôjst’k ohrozeniu zdravia a života používateľa alebo tretej osoby, príp. poškodeniu náradia alebo iných vecných hodnôt. Používajte elektrické náradie len
– na určené použitie,
- v bezchybnom
bezpečnostnotechnickom stave.
Okamžite odstráňte poruchy, ktoré obmedzujú bezpečnost'.
Určené použitie
Akumulátorové vrtacie kladivo CHE 2-26 18.0-EC je určené
– na komerčné používanie v priemysle a remeselníctve,
– na vrtanie s funkciou kladiva do muriva a betónu na uchytenie rozperiek a kotiev a na prerážanie otvorov,
– na lahké dlabacie práce pri odstraňovaní omietky a obkladov,
– na použitie s nástrojom, ktorý je pre tento účel vhodný a výrobcom pre toto náradie odporučený.
■ Používajte ochranu sluchu. Pôsobenie hluku môže zapríčinit' stratu sluchu.
■ Používajte prídavné rukoväti dodávané s náradím. Strata kontroly môže viest' k poraneniam.
Náradie držte len za izolované plochy rukoväti, ak budete vykonávat' práce, pri ktorých môže pracovný nástroj zasiahnut' skryté elektrické vedenia alebo vlastný siet'ový kábel. Kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom.
■ Neotvárajte akumulátor. Hrozí nebezpečenstvo skratu.
■ Chráňte akumulátor pred teplom, napr. stálym slnečným žiarením, ohňom, vodou a vlhkost'ou.
Hrozí nebezpečenstvo výbuchu.
- Pri poškodení a nevhodnom používaní akumulátora môžu unikat' výpary.
Zabezpečte prívod čerstvého vzduchu a v prípade t'ažkostí vyhladajte lekára. Výpary môžu vyvolat' dráždenie dýchacích ciest.
Bezpečnostné upozornenia pre používanie vrtačiek
Bezpečnostné upozornenia pre všetky práce
■ Pri príklepovom vřtaní noste ochranu sluchu. Pôsobenie hluku môže zapríčinit' stratu sluchu.
■ Používajte prídavnú rukovát'. Strata kontroly môže viest' k poraneniam.
Elektrické náradie pred používaním dobre podoprite. Toto elektrické náradie vytvára vysoký krútiaci moment. Ked' elektrické náradie nie je počas prevádzky bezpečne podopreté, môže to viest' k strate kontroly a poraneniam.
Náradie držte len za izolované plochy rukoväti, ak budete vykonávat' práce, pri ktorých môže pracovný nástroj zasiahnut' skryté elektrické vedenia alebo vlastný siet'ový kábel. Kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom.
Bezpečnostné upozornenia pre používanie dlhých vrtákov
V žiadnom prípade nepracujete s otáčkami vyššími, ako sú maximálne prípustné otáčky pre vrták. Pri vyšších otáčkach sa môže vrták lahko ohnút', ked' sa môže otáčat' bez kontaktu s nástrojom.
Vrtanie začnite vždy s nižšími otáčkami a až vtedy, ked' má vrták kontakt s obrobkom. Pri vyšších otáčkach sa môže vrták lahko ohnút', ked' sa môže otáčat' bez kontaktu s obrobkom, a viest' k poraneniam.
■ Nevyvíjajte nadmerný tlak a vrtajte len v pozdížnom smere k vrtáku. Vrtáky sa môžu ohnút' a tým zlomit' alebo viest' k strate kontroly a poraneniam.
Ďalšie bezpečnostné pokyny
■ Používajte vhodné detekčné prístroje na vyhľadávanie skrytých elektrických vedení alebo sa obrát’te na miestny energetický podnik. Kontakt s elektrickými vedeniami môže spôsobit’ požiar alebo mat’ za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mat’ za následok výbuch.
Preniknutie do vodovodného potrubia spôsobí vecné škody alebo môže spôsobit’ úraz elektrickým prúdom.
- Pri práci držte elektrické náradie pevne obidvomi rukami a postarajte sa o stabilný postoj. Elektrické náradie bude obidvomi rukami vedené istejšie.
■ Zaistite obrobok. Obrobok, ktorý je uchytený upínacím zariadením, je držaný spolahlivejšie ako vašou rukou.
■ Používajte iba nástroje s upínaním SDS-plus. Tahaním nástroja skontrolujte jeho správne zaistenie.
■ Poškodený ochranný protiprachový kryt dajte okamžite vymenit'. Ochranný protiprachový kryt zabraňuje vniknutiu prachu do uchytenia nástroja. ■ Prach uvolnený z materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov dreva, minerálov a kovov môže byť škodlivý pre obsluhujúci personál alebo osoby, ktoré sa nachádzajú v blízkosti. Jeho vdychovanie alebo kontakt s takýmto prachom môže spôsobit' ochorenie dýchacích ciest a/alebo vyvolávat' alergické reakcie.
– Postarajte sa o dobré vetranie pracoviska!
– Ak je to možné, používajte externé odsávanie prachu.
– Odporúča sa použitie ochrannej dýchacej masky s triedou filtra P2.
■ Neobrábajte materiály, z ktorých sa uvoľňujú látky, ktoré ohrozujú zdravie (napr. azbest).
■ Používajte len originálne akumulátory s napätím, ktoré je uvedené na výrobnom štítku vášho elektrického náradia. Pri použití iných akumulátorov, napr. napodobnenín, repasovaných akumulátorov alebo cudzích výrobkov, hrozí nebezpečenstvo poranení a vecných škôd následkom výbuchu akumulátora.
■ Akumulátory nabíjajte len nabíjačkami, ktoré odporúča výrobca. Ak nabíjate nabíjačkou určenou pre určitý druh akumulátorov iné akumulátory, hrozí nebezpečenstvo požiaru.
Akumulátor sa môže poškodit' špicatými predmetmi, ako klinec alebo skrutkovač alebo pôsobením vonkajších síl. Môže to viest' k vnútornému skratu a akumulátor môže zhoriet', dymit', vybuchnút' alebo sa prehriat'.
■ Pred všetkými prácami na elektrickom náradí nastavte prepínač predvolby smeru otáčania do strednej polohy.
■ Prepínač predvolby smeru otáčania, príp. nastavenie krútiaceho momentu aktivujte len vtedy, keď je nástroj zastavený.
■ Na označenie elektrického náradia používajte iba lepiace štítky. Nevrtajte žiadne diery do telesa náradia.
Hlučnost' a vibrácie
Hodnoty hluku a vibrácií boli zistené podľa EN 60745.
– Hladina akustického tlaku: 90 dB(A); – Hladina akustického výkonu: 101 dB(A); – Neistota K: 3 dB.
Celková hodnota vibrácií:
- Pri vrtaní s funkciou kladiva: - Hodnota emisií a h: 15,9 m/s - Neistota K: 1,5 m/s
- Pri sekaní: - Hodnota emisií a h: 12,7 m/s - Neistota K: 1,5 m/s
POZOR!
Uvedené namerané hodnoty platia pre nové náradie. Pri dennom používaní sa hodnoty hlučnosti a vibrácií menia.
UPOZORNENIE!
Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 60745 a je možné ju použit' na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie dynamického namáhania.
Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia. Ak sa však elektrické náradie používa na iné aplikácie, s odlišnými pracovnými nástrojmi alebo s nedostatočnou údržbou, môže byt' úroveň vibrácií odlišná. Toto môže dynamické namáhanie v priebehu celej pracovnej zmeny podstatne zvýšit'.
Pre presný odhad dynamického namáhania by sa mali tiež zohladnit' doby, v których je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva. Toto môže dynamické namáhanie v priebehu celej pracovnej doby výrazne znížit'.
Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.
POZOR!
Pri akustickom tlaku vyššom ako 85 dB(A) používajte ochranu sluchu.
Návod na obsluhu
Pred uvedením do prevádzky
Akumulátory nie sú pri dodávke úplne nabité. Pred prvým použitím akumulátory úplne nabite. Pozri návod na obsluhu nabíjačky.

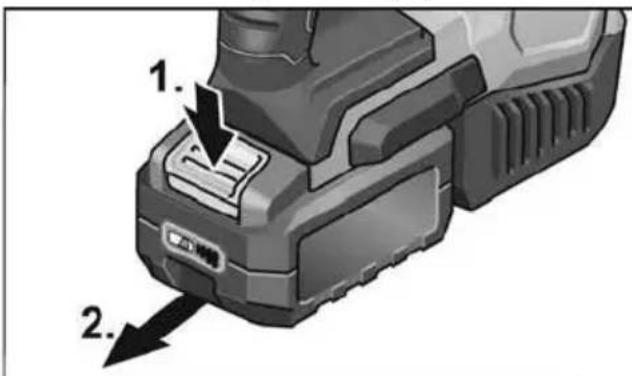

Vloženie/výmena akumulátora

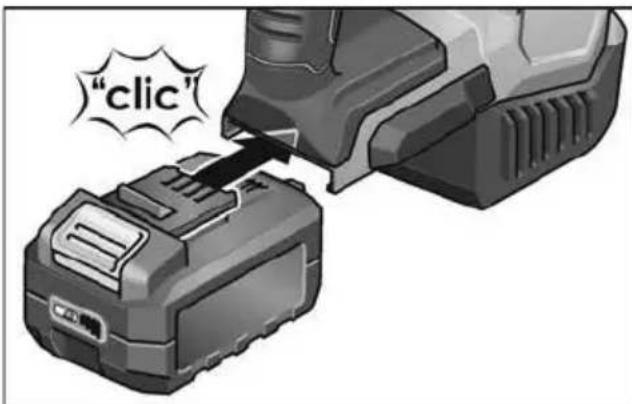

■ Zatlačte nabitý akumulátor až po úplné zaskočenie do elektrického náradia.


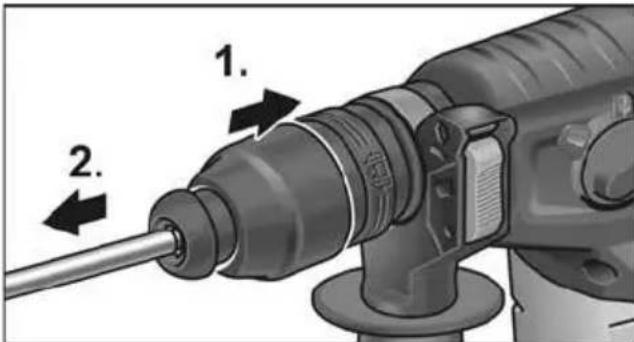

Vloženie nástrojov so stopkou SDS-plus
VAROVANIE!
Pred všetkými prácami na elektrickom náradí vyberte akumulátor z náradia.
POZOR!
Použité pracovné nástroje môžu byt' horúce. Používajte ochranné rukavice!
UPOZORNENIE!
Pred všetkými prácami na elektrickom náradí vyberte akumulátor z náradia.
POZOR!
Použité pracovné nástroje môžu byt' horúce. Používajte ochranné rukavice!

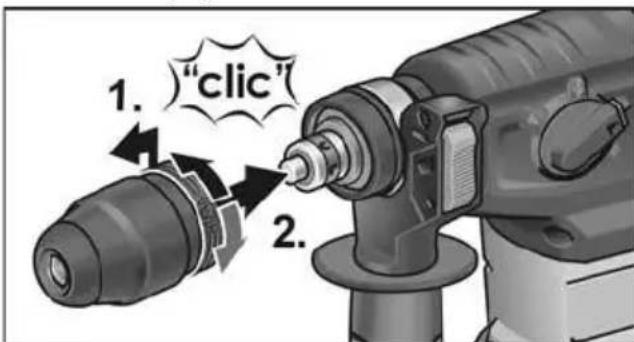

Møntáž rýchloupínacieho skľučovadla
UPOZORNENIE!
Na montáž rýchloupínacieho skľučovadla je potrebný originálny adaptér zo sortimentu príslušenstva FLEX.
■ Zaist'ovaciu objímku na rýchloupínacom sklučovadle potiahnite dozadu (1.) a s počutelným zapadnutím nasad'te na vreteno (2.).
■ Zaistenie skontrolujte t'ahom za rýchloupínacie skílučovadlo.
POZOR!
Pri montáži rýchkloupínacieho sklučovadla nikdy nepoužívajte pracovný režim sekania alebo vrtacieho kladiva !:T
Nástroj a rýchloupínacie skíučovadlo sa môžu poškodit'.

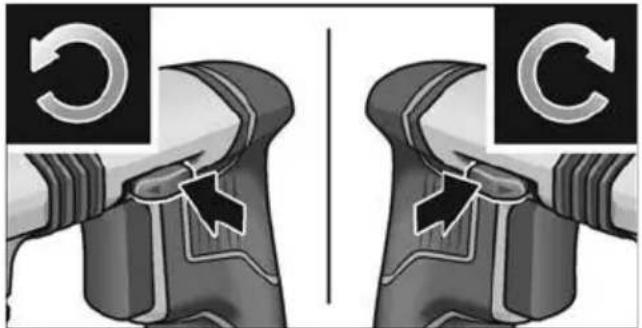

Predvoľba smeru otáčania
POZOR!
Smer otáčania sa môže menit' len vtedy, ked'je elektrické náradie zastavené.
Nastavenie prepínača predvolby smeru otáčania do potrebnej polohy:
– Vlavo: proti smeru chodu hodinových ručičiek (vyskrutkovanie, uvoľnenie skrutiek)
– Vpravo: v smere chodu hodinových ručičiek (vřítanie, zasktutkovanie, ut'ahovanie skrutiek)
– V strede: Blokovanie zapnutia (výmena nástroja, pri prácach na elektrickom náradí)
Nastavenie pracovného režimu
POZOR!
nastavenie polohy sekáča (pozri tam)
sekanie
UPOZORNENIE!
- Vo všetkých polohách sa musí otočný gombík počutelne zaistit'.
- V polohe (nastavenie polohy sekáča) elektrické náradie nezapínajte.

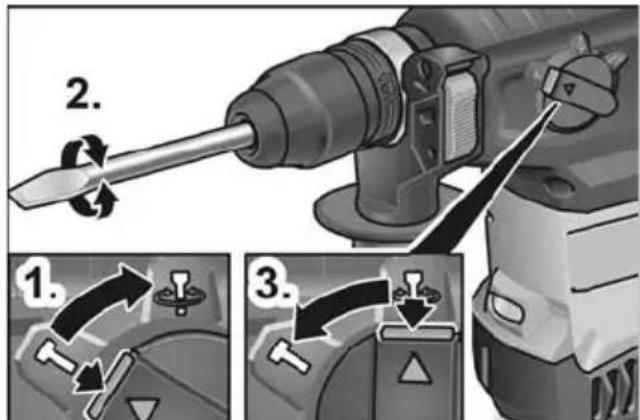

Nastavenie polohy sekáča
Sekáč sa dá otočit' do polohy, ktorá je optimálna pre vykonávané práce.
■ Nastavte otočný gombík pre pracovný režim na symbol (1.).
■ Otáčajte sekáč, kým nedosiahne požadovaný uhol (2.).


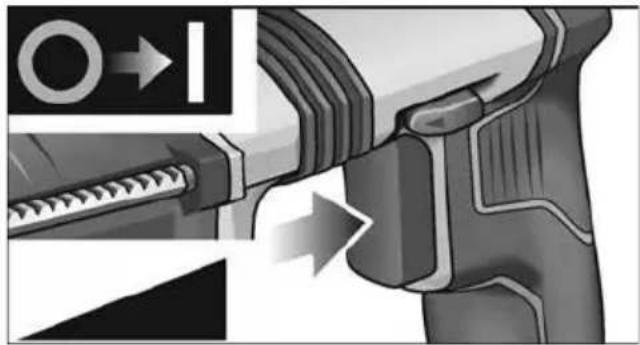

Zapnutie elektrického náradia
Pri zapnutom elektrickom náradí osvetluje LED pracovnú oblast'.
Vypnutie náradia:
■ Uvoľnite vypínač.
Pracovné pokyny

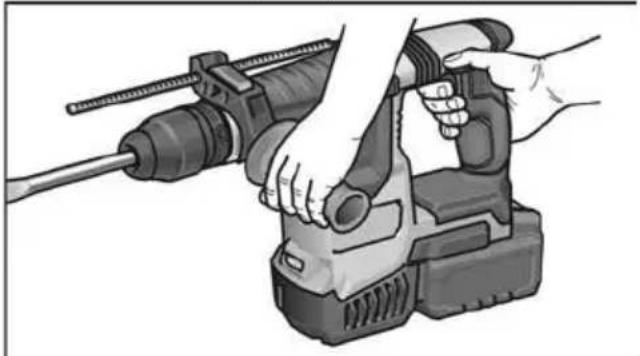

Vrtanie/vrtanie s funkciou kladiva
- Nastavte otočný gombík pre pracovný režim na symbol (vřtanie), príp. (vřtanie s funkciou kladiva). Dávajte pozor na počutelné zaistenie!
- Nasad'te vrták.
- Nastavte prídavnú rukováť do požadovanej polohy.
- Vložte akumulátor.
- Uchopte elektrické náradie obidvomi rukami a zaujmite pracovní polohu.
- Nasad'te sekáč.
-
Nastavte otočný gombík pre pracovný režim na symbol 📁
-
Otočte sekáč do požadovanej polohy.
-
Nastavte otočný gombík pre pracovný režim na symbol .Dávajte pozor na počutelné zaistenie!
-
Nastavte prídavnú rukovät' do požadovanej polohy.
-
Vložte akumulátor.
-
Uchopte elektrické náradie obidvomi rukami a zaujmite pracovní polohu.
-
Zapnite elektrické náradie.
-
Pri sekaní tlačte elektrické náradie s citom dopredu tak, aby neskákalo.
-
Po ukončení práce náradie vypnite.
Ostatné upozornenia
– Použitie „ostrých“ pracovných nástrojov zvyšuje pracovný výkon a predlžuje životnosť elektrického náradia.
– Po ukončení práce elektrické náradie vyčistite a uložte v prepravnom kufri na suchom mieste.
Pred všetkými prácami na elektrickom náradí vyberte akumulátor z náradia.
Čistenie
POZOR!
Pri čistiacich prácach so stlačeným vzduchom bezpodmienečne noste ochranné okuliare.
Náradie a vetracie štrbiny pravidelne čistite. Častosť čistenia závisí od opracovávaného materiálu a doby používania.
■ Vnútorný priestor telesa s motorom pravidelne vyfúkajte suchým stlačeným vzduchom.
Opravy
Opravy zverte výlučne niektorej autorizovanej servisnej dielni výrobcu.
Náhradné súčiastky a príslušenstvo
Dalšie príslušenstvo, najmä pracovné nástroje, nájdete v katalógoch výrobcu. Výkresy zostavy a zoznamy náhradných súčiastok nájdete na našej webovej stránke: www.flex-tools.com
Podla európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení (OEEZ) a jej transpozície do národného práva sa musí odpad z použitého elektrického náradia separovat' a odovzdat' na recykláciu v súlade s ochranou životného prostredia.
Získavanie druhotných surovín namiesto likvidácie odpadu
Náradie, príslušenstvo a obal by sa mali odovzdat' na ekologickú recykláciu.
Plaštové časti sú označené na recykláciu podla druhu.
VAROVANIE!
Nevyhadzujte akumulátory/batérie do domového odpadu, do ohňa alebo do vody. Akumulátory, ktoré už doslúžili, neotvárajte.
Len pre krajiny EÚ:
Podla smernice 2006/66/ES sa musia chybné alebo použité akumulátory/batérie recyklovat'.
UPOZORNENIE!
O možnostiach likvidácie sa informujte u špecializovaného obchodníka!
Vyhlásenie o zhode
Vyhlasujeme na svoju výlučnú zodpovednosť, že výrobok opísaný v časti „Technické údaje“ sa zhoduje s nasledujúcimi normami alebo normativnymi dokumentmi:
Vylúčenie zodpovednosti
Výrobca a jeho zástupca neručia za škody a ušlý zisk následkom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo nemožnosťou jeho použitia. Výrobca a jeho zástupca nenesú zodpovednosť za škody, ktoré boli spôsobené neodborným použitím alebo v spojení s výrobkami iných výrobcov.
