KASUTUSJUHEND CHE 2-26 18.0-EC Flex
et Originaalkasutusjuhend 226
It Originali naudojimo instrukcija 235
Kasutatud sümbolid ..... 226
Sümbolid seadmel 226
Tehnilised andmed 226
Lühiülevaade 227
Teie ohutuse heaks 228
Müra ja vibratsioon 229
Kasutusjuhend 230
Hooldus ja korrashoid 234
Juhised jäätmekäitluseks 234
(€-vastavus 234
Vastutuse välistamine 234
Kasutatud sümbolid
HOIATUS!
Tähistab otsest ohtu. Juhise eiramine võib lõppeda surma või üliraskete vigastustega.
ETTEVAATUST!
Tähistab võimalikku ohtlikku olukorda. Juhise eiramine võib põhjustada vigastusi või tekitada ainelist kahju.
JUHIS!
Tähistab olulist informatsiooni või nõuandeid kasutajale.
Sümbolid seadmel
Enne kasutuselevõttu lugege kasutusjuhendit!
Kandke kaitseprille!
Kandke kuulmiskaitsevahendeid!
Kandke kerget respiraatormaski!
Vanaseadmete jäätmekäitlus (vaata lehekülge 234)!
Tehnilised andmed
| Aku-puurvasar CHE 2-26 | 18.0-EC | |
| Nimipinge V 18 | ||
| Aku AP 18.0 (5,0 Ah) | ||
| Tühikäigu pöörlemiskiirus | min^-1 | 980 |
| Löökide arv tühikäigul | min^-1 | 4.350 |
| Max ühe löögi energia („EPTA-procedure 05/2009” järgi) | J | 2,6 |
| Määrimine Määre | ||
| Tarviku kinnitus SDS-plus | ||
| max puurimisava läbimõõt– betoon– puit– metall | mm mm mm | 26 30 13 |
| Kaal „EPTA-procedure 01/2003“ (ilma akuta) järgi | kg 3,18 | |
| Kaal: aku 5,0 Ah kg 0,72 | ||

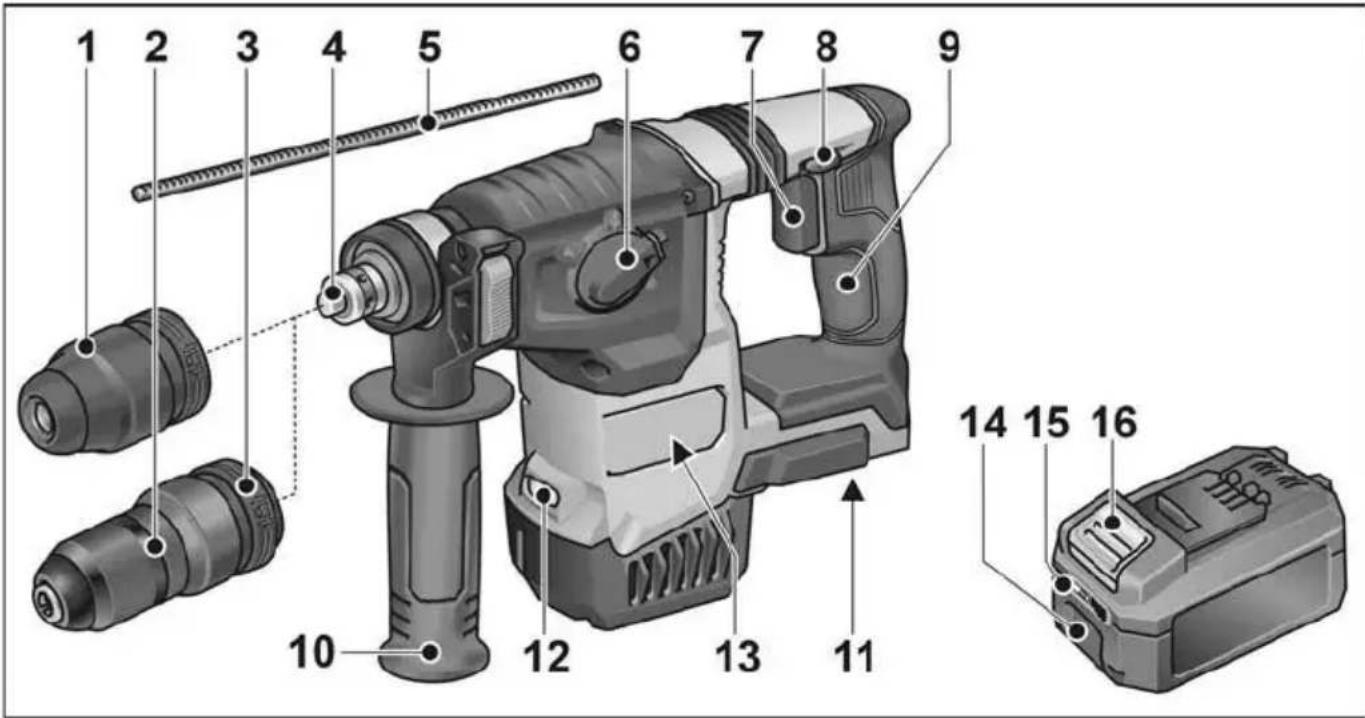

Lühiülevaade
1 SDS-padrun
2 Kiirkinnituspadrun
3 Lukustushülss
4 Spindel
5 Sügavuspiiraja
6 Töörežiimi lüliti
7 L ü l i t i
Sisse- ja väljalülitamiseks ning kiirendamiseks kuni maksimaalse pöörete/löökide arvu saavutamiseni.
8 Pöörlemissuuna eelvaliku lüliti
9 Käepide
10 Lisakäepide
11 Aku pesa
12 LED-valgustus
Tööala valgustamiseks.
13 Andmeplaat*
14 Liitiumioonaku
15 Aku olekunäidik
16 Aku lukustusest vabastamise nupp
* ei ole nähtav
Teie ohutuse heaks
HOIATUS!
Lugege läbi köik ohutusjuhised ja juhendid.
Ohutusjuhiste ja juhendite eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/ või rasked kehavigastused. Hoidke kõik ohutusjuhised ja juhendid alles, et neid ka hiljem kasutada.
Enne elektritööriista kasutamist lugege läbi järgmised juhendid ja järgige neid:
- käesolev kasutusjuhend,
– lisatud brošüür „Üldised ohutusjuhised” elektritööriistade käsitsemise kohta (kirje nr 315.915), - töökohal kehtivad önnetusjuhtumite ärahoidmise eeskirjad.
Elektritööriist on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi.
Sellest hoolimata võib kasutamisel tekkida olukord, mis võib ohustada seadmega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju. Kasutage elektritööriista ainult
– selleks ette nähtud otstarbel ja
- kui seade on ohutustehnilises möttes täiesti korras.
Turvalisust ohustavad rikked tuleb kohe kõrvaldada.
Otstarbekohane kasutamine
Aku-puurvasar CHE 2-26 18.0-EC on ette nähtud
– professionaalseks kasutamiseks tööstuses ja käsitöösektoris,
- müüritises ja betoonis tüübel- ja ankurkinnituste avade ning läbiviiguavade puurimiseks,
– kergemaks meislitööks krohvi ja keraamiliste plaatide eemaldamisel,
- kasutamiseks selleks sobiva ja tootja poolt selle tööriista jaoks soovitatud tarvikuga.
Ohutusnõuded vasarate kasutamisel
■ Kandke kuulmiskaitsevahendit. Müra vöib pöhjustada kuulmiskahjustusi.
■ Kasutage koos seadmega tarnitud lisakäepidemeid. Kontrolli kaotamine seadme üle võib põhjustada vigastusi.
Tehes töid, kus tarvik vöib kokku puutuda varjatud elektrijuhtmete vöi seadme enda toitejuhtmega, hoidke kinni ainult seadme isoleeritud käepidemetest. Kokkupuude pingestatud juhtmega vöib pingestada ka seadme metallosad ja pöhjustada elektrilöögi.
- Ärge avage akut. Võib tekkida lühis.
■ Kaitske akut kuumuse (näiteks ka pikaajalise päikesekiirguse), tule, vee ja niiskuse eest. Aku võib plahvatada.
■ Aku vigastamisel ja ebakorrektsel kasutamisel võivad väljuda aurud. Tuulutage värske õhuga ja pöörduge kaebuste tekkimisel arsti poole. Aurud võivad ärritada hingamisteid.
Puurtrellide ohutusjuhised
Kõiki töid puudutavad ohutusjuhised
■ Kandke löökpuurimisel kuulmiskaitset. Müra vöib pöhjustada kuulmiskahjustusi.
■ Kasutage lisakäepidet. Kontrolli kaotamine seadme üle võib põhjustada vigastusi.
■ Toestage elektriline tööriist enne kasutamist korralikult. Elektriline tööriist töötab suure pöördemomendiga. Kui elektriline tööriist ei ole töö ajal kindlalt toestatud, võite kaotada selle üle kontrolli ja saada vigastada.
■ Tehes töid, kus tarvik vöib kokku puutuda varjatud elektrijuhtmete vöi seadme enda toitejuhtmega, hoidke kinni ainult seadme isoleeritud käepidemetest. Kokkupuude pingestatud juhtmega vöib pingestada ka seadme metallosad ja pöhjustada elektrilöögi..
Ohutusjuhised pikkade puuride kasutamise korral
- Ärge kunagi kasutage suuremat kui puuri jaoks maksimaalselt lubatud pöörlemiskiirust. Suurema pöörlemiskiiruse korral võib toorikuga mitte kokkupuutuv, vabalt pöörlev puur kergesti painduda ja tekitada vigastusi.
Alustage puurimist alati väiksema pöörlemiskiirusega ja asetage puur enne puurimist vastu toorikut. Suurema pöörlemiskiiruse korral võib toorikuga mitte kokkupuutuv, vabalt pöörlev puur kergesti painduda ja tekitada vigastusi.
- Ärge avaldage puurile liigset survet ja vajutage sellele ainult pikisuunas. Puurid võivad painduda ja selle tagajärjel murduda või põhjustada kontrolli kaotamist seadme üle ja vigastusi.
Ohutusalane lisateave
■ Kasutage varjatud juhtmete avastamiseks vastavat detektorit või pöörduge informatsiooni saamiseks piirkondliku elektritarnija poole. Kokkupuude elektrijuhtmega võib põhjustada tulekahju ja elektrilöögi. Gaasijuhtme kahjustamine võib põhjustada plahvatuse. Veetoru vigastamine toob kaasa ainelise kahju ja võib põhjustada elektrilöögi.
■ Hoidke elektritööriistast mõlema käega tugevalt kinni ning valige endale stabiilne ja ohutu tööasend. Mõlema käega elektritööriistast kinni hoides saab seda turvalisemalt juhtida.
■ Kinnitage töödeldav detail.
Kinnitusrakisesse kinnitatud detail püsib kindlamini paigal kui käega kinni hoides.
■ Kasutage ainult SDS-plus-kinnitusega tarvikuid. Lukustuse kontrollimiseks tömmake tarvikust.
Kahjustunud tolmukaitse tuleb lasta kohe välja vahetada. Tolmukaitse hoiab tarvikukinnituse tolmust puhtana.
■ Mõnedest materjalidest (näiteks pliisisaldusega värvkatted, möningad puiduliigid, mineraalid ja metallid) eralduv tolm võib ohustada tööriista kasutajat või läheduses viibivaid inimesi. Nende tolmude sissehingamine või kokkupuude nendega võib esile kutsuda hingamisteede haigusi ja/või allergilisi reaktsioone.
– Hoolitsege selle eest, et töökoht oleks hästi öhutatud!
– Võimaluse korral kasutage välist tolmueemaldust.
- Soovitatav on kasutada respiraatorit, mis on varustatud P2-klassi filtriga.
■ Töödelda ei tohi materjale, millest eraldub tervisekahjulikke aineid (nt asbest).
■ Kasutage ainult elektritööriista tüübisildile märgitud pingega orginaalakusid. Teiste akude kasutamisel (nt imitatsioonid, töödeldud akud või teiste firmade tooted) võib aku plahvatada ja tekitada vigastusi või ainelist kahju.
■ Laadige akusid ainult tootja soovitatud akulaadijaga. Kui akulaadijaga laetakse akusid,mis ei ole selle akulaadija jaoks ette nähtud, võib tekkida tulekahju.
■ Teravad esemed (nt naelad või kruvikeerajad) või välise jõu mõju võivad akut kahjustada. Võib tekkida sisemine lühis ja aku võib süttida, suitseda, plahvatada või üle kuumeneda.
■ Seadke enne iga tööd elektritööriista pöörlemissuuna eelvaliku lüliti keskmisse asendisse.
Rakendage pöörlemissuuna eelvaliku lülitit ja pöördemomendi regulaatorit ainult siis, kui tööriist on seisatud.
■ Kasutage elektritööriista märgistamiseks ainult kleebiseid. Ärge puurige korpusesse auke.
Müra ja vibratsioon
Müra- ja vibratsiooninäitajad on kindlaks määratud standardi EN 60745 kohaselt.
Seadme tüüpiline A-reitinguga müratase:
- helirōhu tase: 90 dB(A);
– helivõimsuse tase: 101 dB(A); - määramatus K: 3 dB.
Vibratsiooni koguväärtus:
- vasaraga puurimisel:
– emissiooni väärtus a h: 15,9 m/s ^2
- määramatus K: 1,5 m/s ^2
- meiseldamisel:
– emissiooni väärtus a h: 12,7 m/s ^2
– määramatus K: 1,5 m/s ^2
TÄHELEPANU!
Antud mõõteväärtused kehtivad uute seadmete kohta. Igapäevases töös müra- ja vibratsiooninäitajad muutuvad.
i JUHIS!
Neis juhistes antud vibratsioonitase on mõõdetud EN 60745 standarditud mõõtmismmeetodi järgi ning seda saab kasutada elektritööriistade omavaheliseks võrdlemiseks. Sobib ka vibratsioonikoormuse esialgseks hindamiseks.
Antud vibratsioonitase kehtib elektritööriista jaoks ette nähtud kasutuse puhul. Kui elektritööriista kasutatakse muuks otstarbeks, muude tarvikutega või ei hooldata nõuetele vastavalt, võivad tekkida kõrvalekalded nimetatud vibratsioonitasemest. See võib vibratsioonikoormust kogu tööaja lõikes tunduvalt suurendada.
Vibratsioonikoormuse täpsel hindamisel tuleks arvestada ka aegu, mil tööriist on välja lülitatud või on küll sisse lülitatud, ent sellega ei töötata. See võib vibratsioonikoormust kogu tööaja lõikes tunduvalt vähendada.
Määrake kindlaks täiendavad kaitsemeetmed kasutaja kaitsmiseks vibratsiooni möju eest, nt elektritööriista ja tarvikute hooldamine, tööprotsesside korrastamine, käte soojana hoidmine.
ETTEVAATUST!
Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitsevahendit.
Kasutusjuhend
Enne kasutuselevõttu
Võtke elektritööriist ja tarvikud pakendist välja ning veenduge, et kõik osad on olemas ega ole saanud transpordi käigus kahjustada.
JUHIS!
Akud ei ole tarnimisel päris täis laetud. Laadige enne kasutuselevõttu akud täis. Selle kohta vaadake laadija kasutusjuhendist.

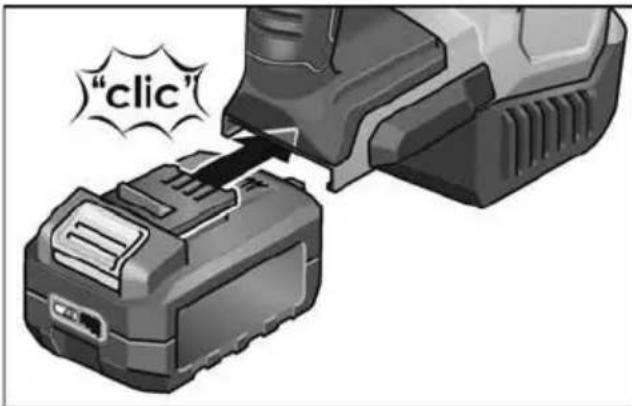

Aku sisestamine/vahetamine
■ Lükake laetud aku kuni täieliku fikseerumiseni elektritööriista.


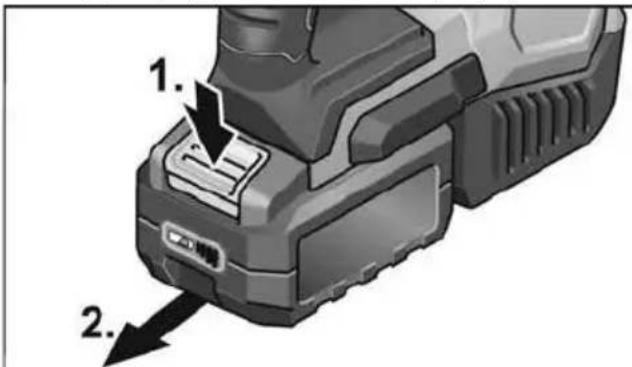

"click"Väljavõtmiseks vajutage vabastus-nuppu (1.) ja võtke aku välja (2.).
Kaitske akukontakte ajal, mil seda ei kasutata. Metallosadega kokkupuutumisel võib tekkida lühis. Ettevaatust, plahvatus- ja tuleoht!

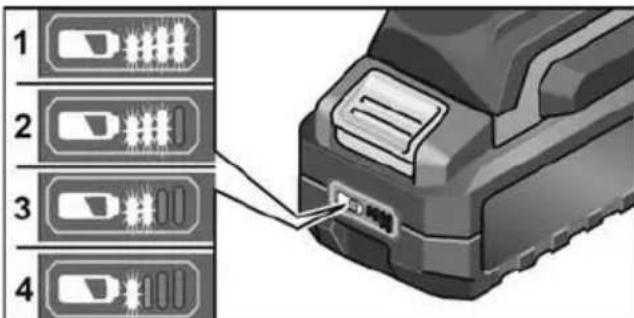

Aku laadimisolek
Nupulevajutusega saab laadimisoleku näidiku LEDilt kontrollida aku laetuse taset.
Kui üks LEDidest vilgub, tuleb akut laadida. Kui pärast nupulevajutust ei sütti ükski LED, on aku defektne ja tuleb välja vahetada.

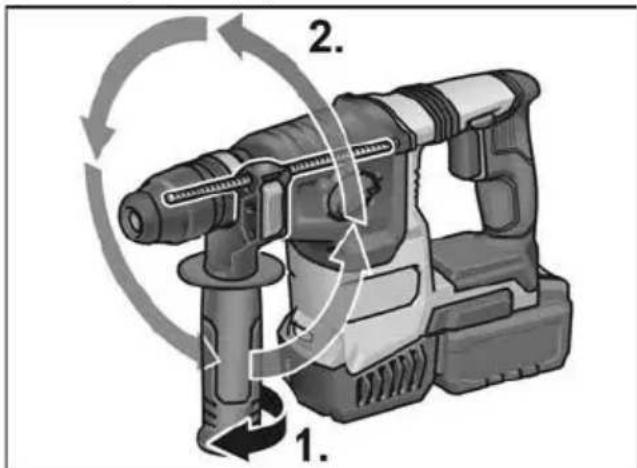

Lisakäepideme reguleerimine
HOIATUS!
Enne kõiki elektritööriistal tehtavaid töid eemaldage sellest aku.
ETTEVAATUST!
Kasutage elektritööriista ainult koos paigaldatud lisakäepidemega.
Lisakäepidemele saab valida suvalise asendi, et töötamine oleks turvalisem ega väsitaks.
JUHIS!
Paigaldatud sügavuspiiraja korral on lisakäepideme pööramisala piiratud.
■ Vabastage klemm, keerates lisakäepidet vastupäeva (1.).
■ Fikseerige asend, keerates lisakäepidet päripäeva.
Sügavuspiiraja paigaldamine
HOIATUS!
Enne köiki elektritööriistal tehtavaid töid eemaldage sellest aku.
■ Vajutage lisakäepideme ülaosas olevat lukustushooba ja hoidke seda all (1.).
■ Lükake sügavuspiiraja sisse (2.).
■ Seadke sügavuspiirajal vajalik puurimissügavus.
■ Laske lukustushoob lahti.
JUHIS!
Nihutage tööriistad SDS-plus-vardaga kuni tagumise piirikuni SDS-plus-kinnitusse. Vastasel juhul võib tööriista liikumise tõttu muutuda valeks puurimissügavuse seade.
SDS-plus-kinnitusega tarvikute kasutamine
HOIATUS!
Enne köiki elektritööriistal tehtavaid töid eemaldage sellest aku.
ETTEVAATUST!
Kasutatavad tarvikud võivad kuumeneda. Kandke kaitsekindaid!
JUHIS!
Tarvik peab olema SDS-plus-kinnitusega. Kui tarvik ei ole SDS-plus-kinnitusega (nt puidupuur), tuleb kasutada kiirkinnituspadrunit.
■ Kontrollige tolmukaitset.
– Puhastage kaitse, kui see on määrdunud.
- Katkine tolmukaitse tuleb lasta välja vahetada.

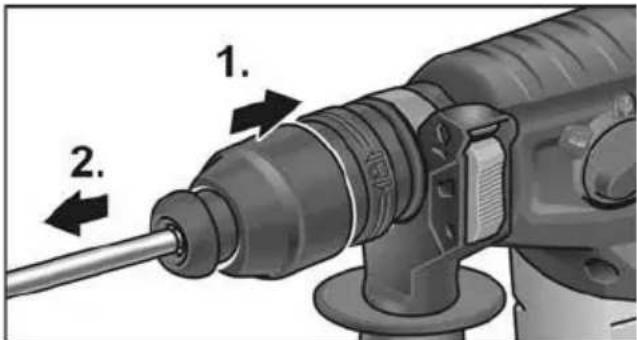

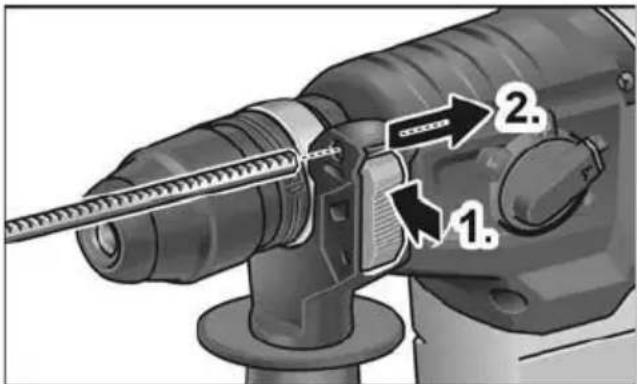

Tarviku väljavõtmine
HOIATUS!
Enne köiki elektritööriistal tehtavaid töid eemaldage sellest aku.
ETTEVAATUST!
Kasutatavad tarvikud võivad kuumeneda. Kandke kaitsekindaid!


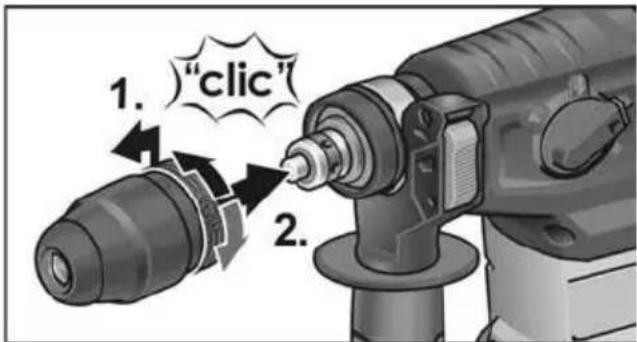

Kiirkinnituspadruni paigaldamine
i JUHIS!
■ Tõmmake kiirkinnituspadruni lukustushülss taha (1.) ja paigaldage padrun spindlile (2.) nii, et see kuuldavalt fikseerub.
■ Lukustuse kontrollimiseks tömmake kiirkinnituspadrunist.
ETTEVAATUST!
Paigaldatud kiirkinnituspadruni korral ärge kasutage töörežiime Meiseldamine Tia Vasarpuurimine Tööriist ja kiirkinnituspadrun võivad kahjustada saada.

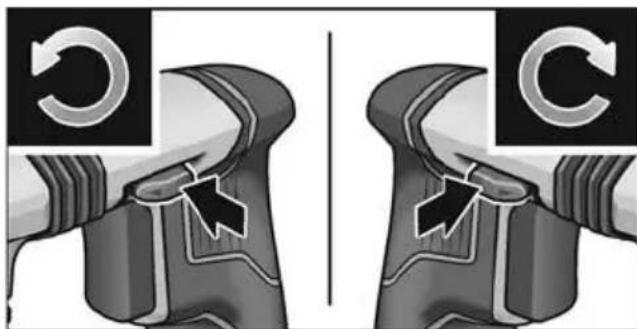

Pöörlemissuuna eelvalik
ETTEVAATUST!
Muutke pöörlemissuunda ainult siis, kui elektritööriist on seisatud.
■ Seadke pöörlemissuuna eelvaliku lüliti vajalikku asendisse.
– Vasakule: vastupäeva (kruvide väljakeeramine, kruvide vabastamine)
– Paremale: pääripäeva (puurimine, kruvide sissekeeramine, kruvide kinnikeeramine)
- Keskel: sisselülitustõkis (tarviku vahetamine, kõigi elektritööriista juures tehtavate tööde korral)

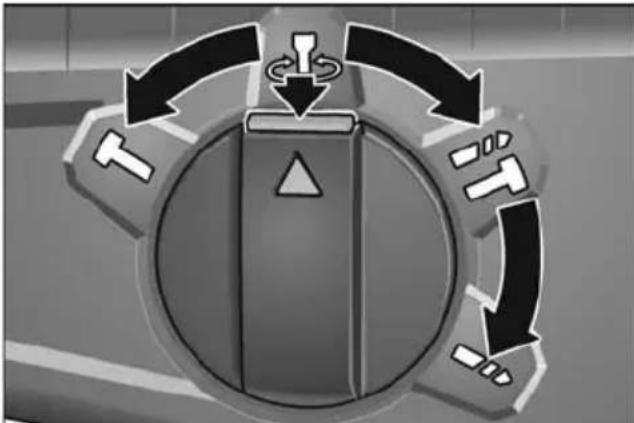

Töörežiimi seadmine
ETTEVAATUST!
Töörežiimi võib muuta ainult siis, kui elektritööriist seisab.
■ Valige lülitiga soovitud töörežiim:
Puurimine
Vasaraga puurimine
Meisli asendi seadmine (vt siit)
Meiseldamine
i JUHIS!
- Kõigis asendites peab lüliti kuuldavalt fikseeruma.
- Ärge lülitage elektritööriista asendis (meisli asendi seadmine) sisse.

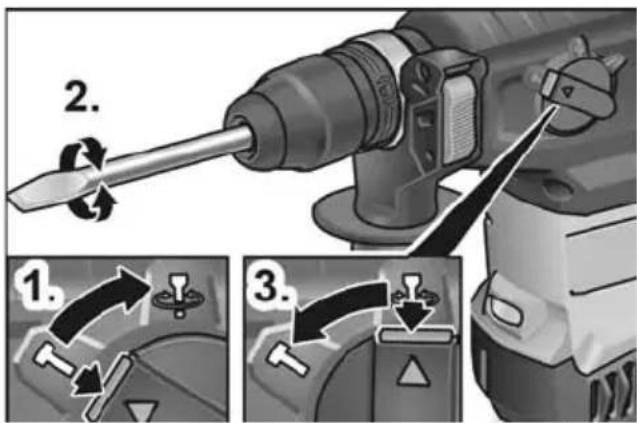

Meisli asendi seadmine
Meisli asendi saab tehtavale tööle optimaalseks kohandada.
■ Keerake töörežiimi lüliti sümbolile 📋 (1.).
■ Keerake meislit, kuni see on soovitud nurga all (2.).


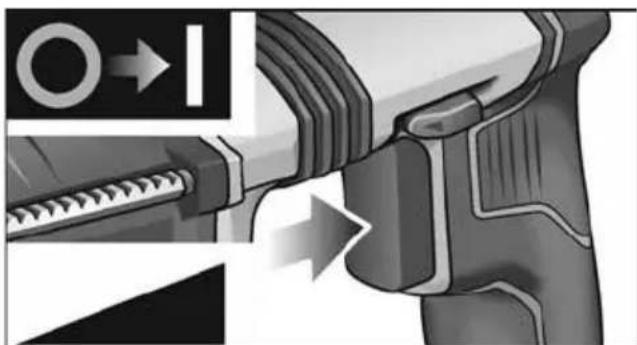

Elektritööriista sisselülitamine
Vajutage lülitile ja hoidke seda allavajutatud asendis. Elektritööriista lüliti võimaldab pöörete või löökide arvu aeglaselt kuni maksimumväärtuseni tõsta.
Elektritööriista sisselülitamisel valgustab LED tööala.
Seadme väljalülitamine:
■ laske lüliti lahti.
Kasutamine

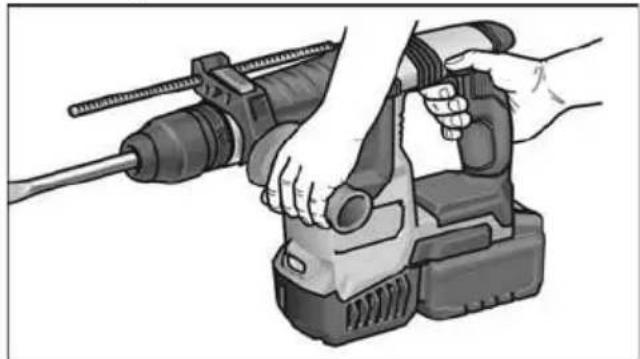

Puurimine/vasaraga puurimine
-
Keerake töörežiimi lüliti sümbolile (puurimine) või (vasaraga puurimine). Fikseerumine peab olema kuuldav!
-
Paigaldage puur.
- Seadke lisakäepide soovitud asendisse.
- Paigaldage aku.
- Võtke elektritööriistast mõlema käega kinni ja võtke sisse tööasend.
- Asetage puur kohale ja lülitage elektritööriist sisse.
- Suruge elektritööriista aeglaselt ja kontrollitult ettepoole.
- Pärast puurimise lõpetamist lülitage seade välja.
Meiseldamine
- Paigaldage meisel.
- Keerake töörežiimi lüliti sümbolile
- Keerake meisel soovitud asendisse
- Keerake töörežiimi lüliti sümbolile Fikseerumine peab olema kuuldav!
- Seadke lisakäepide soovitud asendisse.
- Paigaldage aku.
- Hoidke elektritööriistast mölema käega kinni ja võtke sisse tööasend.
- Lülitage elektritööriist sisse.
- Meiseldamisel suruge elektritööriista aeglaselt ja kontrollitult ettepoole, et see ei hakkaks hüppama.
- Pärast töö lõpetamist lülitage seade välja.
Lisateave
- „Teravate” tarvikute kasutamine suurendab tööjõudlust ja pikendab elektritööriista tööiga.
– Pärast töö löpetamist puhastage elektritööriist ja hoidke seda transpordikohvris kuivas ruumis.
Hooldus ja korrashoid
HOIATUS!
Enne köiki elektritööriistal tehtavaid töid eemaldage sellest aku.
Puhastamine
ETTEVAATUST!
Suruõhuga puhastamisel kanda tingimata kaitseprille.
■ Puhastage seadet ja ventilatsioonipilusid regulaarselt. Puhastamise sagedus söltub töödeldavast materjalist ja kasutuse kestusest.
■ Puhastage korpuse sisemust, milles asub mootor, regulaarselt kuiva suruõhuga.
Remonttööd
Laske remonttöid teha ainut tootja poolt volitatud klienditeeninduses.
Varuosad ja tarvikud
Lisatarvikud sisalduvad tootja kataloogides. Koostejoonised ja varuosade nimekirjad leiate meie kodulehelt: www.flex-tools.com
Juhised jäätmekäitluseks
HOIATUS!
Muutke elektrilised tööriistad enne jäätmekäitlusse andmist kasutuskõlbmatuks:
- vörgutoitega elektrilistel tööriistadel eemaldage vörgukaabel,
- akutoitega elektrilistel tööriistadel eemaldage aku.
Ainult ELi riikidele.
Ärge visake elektritööriistu olmeprügi hulka!
Euroopa direktiivi 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ja vastava riigisisese seaduse kohaselt tuleb kasutatud elektritööriistad kokku koguda ning suunata jäätmete keskkonnasäästlikku taaskasutusse.
Tooraine taaskasutamine äraviskamise asemel.
Suunake seade, tarvikud ja pakend keskkonnaohutusse taaskasutusse. Jäätmete liigiti kogumiseks on plastmaterjalist osad vastavalt tähistatud.
HOIATUS!
Akusid/patareisid ei tohi visata olmeprügi hulka, tulle ega vette. Kasutuskölbmatuid akusid ei tohi avada.
Ainult ELi riikidele:
direktiivi 2006/66/EÜ järgi kuuluvad defektsed või kasutatud akud/patareid ümbertöötlusele.
JUHIS!
Teavet jäätmekäitluse võimaluste kohta saate müüja käest!
€-vastavus
Kinnitame ainuvastutajana, et „Tehnilised andmed” all kirjeldatud toode on kooskõlas järgmiste standardite või normatiivsete dokumentidega:
EN 60745 vastavalt direktiivide 2014/30/EL, 2006/42/EÜ, 2011/65/EL nõuetele.
Tehnilise dokumentatsiooni eest vastutav isik: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Vastutuse välistamine
Tootja ja tema esindaja ei vastuta kahju ega töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada. Tootja ja tema esindaja ei vastuta kahju eest, mis on tekkinud seadme otstarbele mittevastava kasutamise või teiste tootjate toodete kasutamise tagajärjel.
