BRUKSANVISNING CHE 2-26 18.0-EC Flex

For din egen sikkerheds skyld

ADVARSEL!

Reservedele og tilbehør

Ifølge direktiv 2006/66/EF skal defekte eller udtjente akkumulatorer/batterier anvendes til genbrug.

BEMAERK!

Vi erklærer under eneansvar, at produktet, der er beskrevet under "Tekniske data", er i overensstemmelse med følgende standarder eller normative dokumenter:

EN 60745 i henhold til bestemmelserne i direktiverne 22014/30/EU, 2006/42/EF, 2011/65/EU.

Ansvarlig for det tekniske dossier:

For din egen sikkerhet 87

Støy og vibrasjon 88

Bruksanvisning 89

Vedlikehold og pleie 93

Gjør oppmerksom på en umiddelbar truende fare. Det kan oppstå livsfare eller fare for alvorlige skader dersom dette ikke blir fulgt.

FORSIKTIG!

Gjør oppmerksom på en situasjon som kan være farlig. Det kan oppstå skader på personer eller ting dersom dette ikke blir fulgt.

HENVISNING!

Betegner tips om bruken og viktige informasjoner.

Symbolene på apparatet

For inn- og utkopling samt oppkjøring til maksimalt tur-/slagtall.

8 Dreieretnings-forvalgbryter * ikke synlig
9 Håndtak

For din egen sikkerhet

ADVARSEL!

Les gjennom alle sikkerhetshenvisningene og anvisningene. Forsømmelser når det gjelder overholdelsen av sikkerhetshenvisningene og anvisningene, kan føre til elektrisk støt, brann og/eller alvorlige skader. Oppbevar alle sikkerhetshenvisningene og anvisningene for senere bruk.

Må leses igjennom og tas hensyn til før bruk av elektroverktøyet:

– den foreliggende betjeningsveiledningen,
- de "generelle sikkerhetshenvisningene" i omgang med elektroverktøy i den vedlagte brosjyren (nr.: 315.915),
- de regler og forskrifter som gjelder på arbeidsstedet for uhellsforebyggende tiltak.

Dette elektroverktøyet er bygget etter teknikkens stand og anerkjente sikkerhetstekniske regler. Det kan allikevel oppstå skade for liv og levnet for brukeren eller tredje personer eller også skade på maskinen eller andre ting under bruken av maskinen. Elektroverktøyet må kun brukes

– til de arbeider den er beregnet for,

- i sikkerhetsteknisk lytefri tilstand.

Feil som har innflytelse på sikkerheten må straks utbedres.

Forskriftsmessig bruk

Den batteridrevne borhammeren CHE 2-26 18.0-EC er beregnet

– for kommersiell bruk innenfor industri og håndverk,
- hammerboring i murverk og betong for ekspansjonshylse- og ankerfeste og for gjennomgangsboring,

– for lette stemmarbeider for fjerning av puss og fliser,

– for bruk med egnet verktøy som er anbefalt av produsenten av dette apparatet.

Sikkerhetsveiledninger for hammer

■ Bruk hørselsvern. Påvirkning av støy kan føre til skade på hørselen.
■ Bruk det ekstra håndtaket som blir levert med apparatet. Tap av kontrollen kan føre til skader.
- Hold maskinen kun i de isolerte håndtakene når du utfører arbeid hvor verktøyet kan treffe på gjemte strømledninger eller dens egen kabel. Kontakt med spenningsførende ledninger kan også sette apparatdeler av metall under spenning og føre til elektrisk støt.
- Åpne ikke batteriet. Det er fare for en kortslutning.
Beskytt batteriet mot varme, f.eks. også mot vedvarende solstråling, ild, vann og fuktighet. Det er eksplosjonsfare.
Ved skader og feil bruk av batteriet kan det komme ut damper. Tilfør friskluft og oppsøk en lege ved ubehag. Dampene kan irritere pusteorganene.

Sikkerhetsanvisninger for bormaskiner

Sikkerhetsanvisninger for alt arbeid

■ Bruk hørselsvern ved slagboring. Påvirkning av støy kan føre til skade på hørselen.
■ Bruk ekstrahåndtaket. Tap av kontrollen kan føre til skader.
■ Støtt elektroverktøyet godt opp før bruk. Dette elektroverktøyet genererer et høyt dreiemoment. Hvis elektroverktøyet ikke er trygt støttet opp under drift, kan det føre til tap av kontroll og personskader.
■ Hold maskinen kun i de isolerte håndtakene når du utfører arbeid hvor verktøyet kan treffe på gjemte strømledninger eller dens egen kabel. Kontakt med spenningsførende ledninger kan også sette apparatdeler av metall under spenning og føre til elektrisk støt.

Sikkerhetsanvisninger ved bruk av lange bor

Arbeid aldri med høyere turtall enn det maksimalt tillatte turtallet for boret. Ved høyere turtall kan boret lett bøyes hvis det får rotere fritt uten berøring med verktøyet, og dette kan forårsake personskader.
■ Start alltid boringen med lavt turtall med boret i kontakt med emnet. Ved høyere turtall kan boret lett bøyes hvis det får rotere fritt uten berøring med emnet, og dette kan forårsake personskader.
Ikke bruk for kraftig trykk på og trykk bare i borets lengderetning. Bor kan bøyes og dermed brekke og føre til tap av kontroll og personskader.

■ Bruk et egnet søkeapparat for å lete etter skjulte forsyningsledninger eller spør hos offentlige myndigheter hvor slike ledninger finnes. Kontakt med elektroledninger kan føre til brann og elektrisk støt. Skade på gassledningen kan føre til eksplosjon. Dersom det bores inn i en vannledning, kan dette forårsake skader på ting og kan føre til elektrisk støt.
- Hold elektroverktøyet fast med begge hendene under arbeidet og sørg for at du står sikkert. Elektroverktøyet bør føres sikkert med to hender.
■ Fest fast arbeidsstykket. Et arbeidsstykke som er festet med en spenninnretning, er sikrere enn om du holder i det med hånden.
■ Bruk kun verktøy med SDS-plus verktøyopptak. Kontroller av det er korrekt lukket ved å trekke i verktøyet.
En støvbeskyttelseshette som er skadet, må straks skiftes ut. Støvbeskyttelseshetten forhindrer at det kommer støv inn i verktøyopptaket.
- Frigjort støv fra materialer som blyholdige strøk av maling, noen tretyper, mineraler og metall kan forårsake fare for betjeningspersonen eller for personer som oppholder seg i nærheten. Innånding eller berøring av slikt støv kan føre til sykdommer i luftveiene og/eller allergiske reaksjoner.

• Det må sørges for god ventilasjon på arbeidsplassen!
• Om mulig må det brukes ekstern støvoppsuging.
• Det anbefales bruk av en pustevernmaske med filterklasse P2.

Det må ikke bearbeides materialer hvor helsefarlige stoffer frigjøres (f.eks. asbest).
■ Bruk kun original-batterier med spenningen som er angitt på typeskiltet til ditt elektroverktøy. Ved bruk av andre batterier, feks. etterligninger, utbedrede batterier eller andre fabrikater, er det fare for både personskader og materielle skader på grunn av eksploderende batteri.
Lad batteriet kun opp med ladeapparater som er anbefalt av produsenten. Det oppstår brannfare när et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier.
■ Batteriet kan bli skadet med spisse gjenstander som f.eks. spiker eller skrutrekkere, eller ved ytre kraftpåvirkning. Det kan føre til en intern kortslutning, og batteriet kan brenne, avgi røyk, eksplodere eller overopphetes.
Før alle arbeider på elektroverktøy settes dreieretningsforvalgsbryteren i midtstilling.
■ Betjen dreieretnings-forvalgbryteren eller dreiemomentinnstillingen kun ved stillestående verktøy.
For merking av elektroverktøyet skal det kun brukes skilt som limes på. Det må ikke bores hull i kassen.

Støy og vibrasjon

Støy- og svingningsverdiene er målt i henhold til EN 60745.

Det A-vurderte støynivået på apparatet utgjør typisk:

– Lydtrykknivå: 90 dB(A);
– Lydeffektnivå: 101 dB(A);
- Usikkerhet K: 3 dB.

Samlet svingningsverdi:

– under hammerboring:
- Emisjonsverdi a_h : 15,9 m/s
- Usikkerhet K: 1,5 m/s ^2

- under meisling:

• Emisjonsverdi a_h : 12,7 m/s ^2
• Usikkerhet K: 1,5 m/s ^2

OBS!

De angitte måleverdiene gjelder for nye apparater. Under den daglige bruken forandres støy- og svingningsverdiene.

HENVISNING!

Det svingningsnivået som er angitt i disse anvisningene, er målt i henhold til et målemetode som er normert etter EN 60745, og kan brukes for sammenligning av elektroverktøy. Det egner seg også for en foreløpig vurdering av svingningsbelastningen. Det angitte svingningsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Dersom elektroverktøyet blir brukt for annen bruk med avvikende innsats-verktøy, eller det ikke foretas tilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig forhøying av svingningsbelastningen for hele arbeidstiden.

For en nøyaktig vurdering av svingningsbelastningen bør også tidene tas hensyn til hvor apparatet er slått av eller er i gang, men faktisk ikke blir brukt. Dette kan tydelig redusere svingningsbelastningen over hele arbeidstiden.

Det bør fastlegges ekstra sikkerhetstiltak for vern av brukeren overfor svingninger, som f.eks. vedlikehold av elektroverktøy og innsatsverktøy, oppvarming av hendene, organisasjon av arbeidsforløpene.

FORSIKTIG!

Ved lydtrykk på over 85 dB(A) må det brukes hørselsvern.

Bruksanvisning

Før igangsetting

Elektroverktøyet og tilbehøret pakkes ut, og det må kontrolleres at leveringen er fullstendig og at det ikke er oppstått transportskader.

HENVISNING

Batteriene er ikke fullstendig ladet ved levering. Før første gangs bruk må batteriene lades helt opp. Se bruks-anvisningen for laderen.

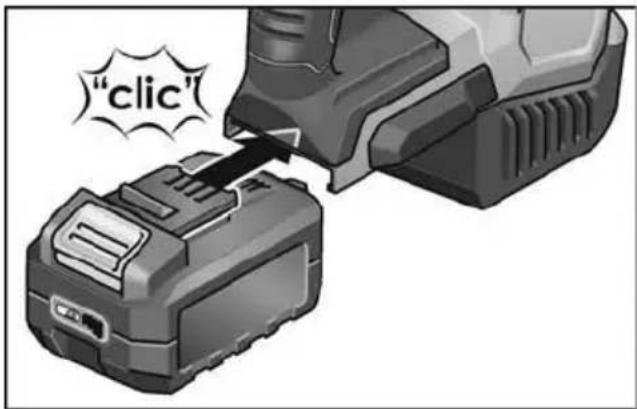

Sette inn/skifte batteri

■ Trykk det oppladete batteriet helt inn i elektroverktøyet til det går i lås.

"click"

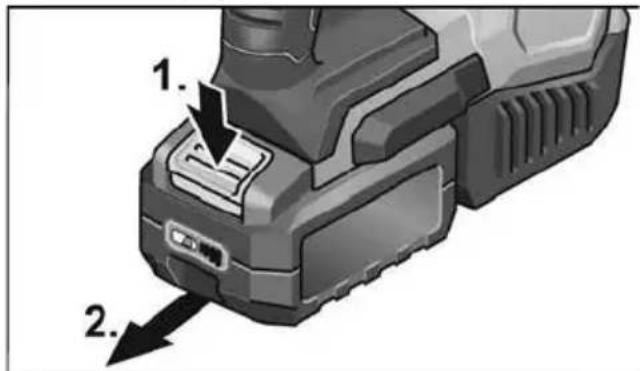

■ Batteriet tas ut ved å trykke på utløserknappene (1.) og trekke ut batteriet (2.).

1. 2.

FORSIKTIG!

Når batteriet ikke er i bruk, må kontaktene beskyttes. Løse metalldeler kan kortslutte kontaktene, det er da fare for eksplosjon og brann!

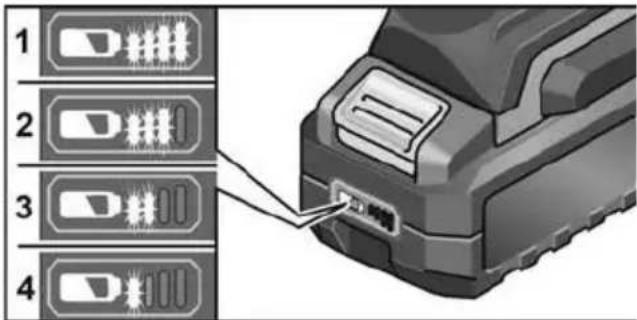

Batteriets ladenivå

Ved å trykke på knappen kan man kontrollere ladenivået på LED-ene til batterinivåindikatoren.

1 2 3 4

Visningen forsvinner etter 5 sekunder. Blinker en av LED-ene, må batteriet lades. Hvis ingen LED-er lyser när man har trykt på knappen, er batteriet defekt og må skiftes.

Innstilling av ekstra håndtak

ADVARSEL!

Før alt arbeid på elektroverktøyet må batteriet tas ut av verktøyet.

FORSIKTIG!

Elektroverktøy må kun brukes med montert ekstra håndtak.

Det ekstra håndtaket kan svinges i hvilken som helst posisjon for å garantere et sikkert og lite anstrengende arbeid.

HENVISNING

Når dybdeanslaget er montert, er ekstrahändtakets svingområde begrenset.

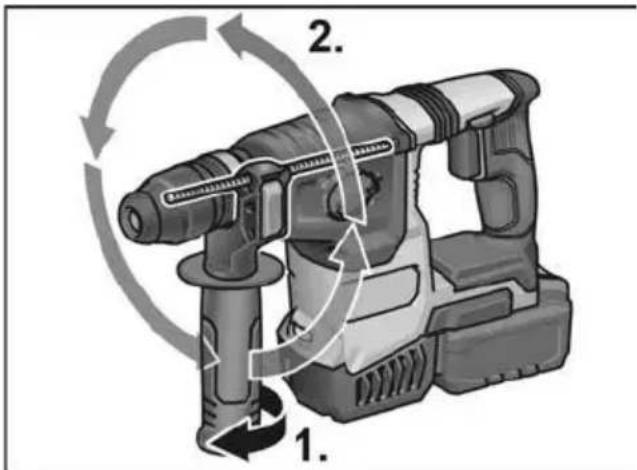

■ Løsne klemmen ved å vri det ekstra håndtaket mot urviseren (1.).

1. 2.

■ Sving det ekstra håndtaket til ønsket posisjon (2.).
■ Fest innstillingen ved å dreie det ekstra håndtaket med urviseren.

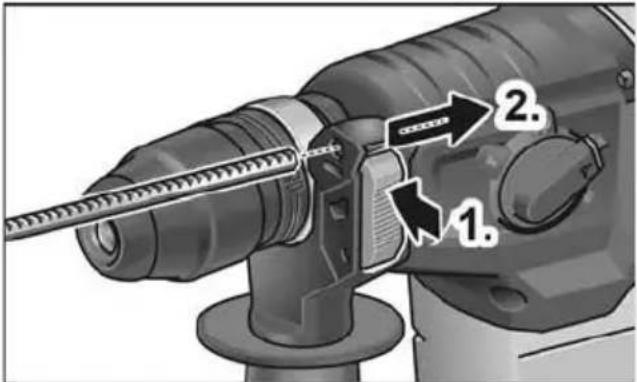

Montering av dybdeanslag

ADVARSEL!

Før alt arbeid på elektroverktøyet må batteriet tas ut av verktøyet.

■ Trykk oppe på klemmen på ekstrahåndtaket, og hold fast (1.).
■ Skyv inn dybdeanslaget (2.).

Skyv verktøyet med SDS-plus-skaft inn i SDS-plus-verktøyholderen helt til det stopper. Hvis ikke dette gjøres, kan verktøyets bevegelighet føre til at boredybden stilles inn feil.

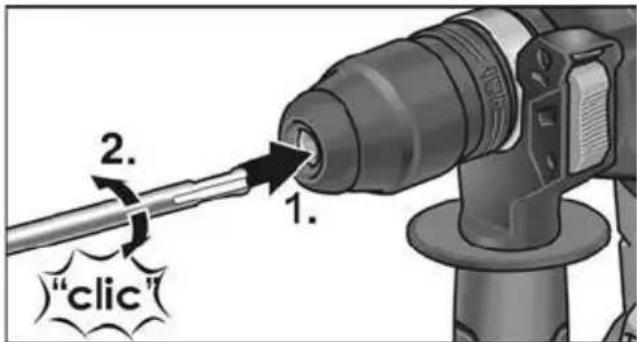

Sette inn verktøy med SDS-plus-skaft

ADVARSEL!

Før alt arbeid på elektroverktøyet må batteriet tas ut av verktøyet.

FORSIKTIG!

Verktøy som blir brukt kan bli oppvarmet. Bruk vernehansker!

HENVISNING

Verktøyet som brukes, må ha et SDS-plus-skaft. For verktøy uten SDS-plus-skaft (f.eks. trebor) må det brukes en hurtigchuck.

■ Støvdekslet må kontrolleres.
– Dekselet må rengjøres for smuss.
- Defekt støvbeskyttelseskappe må skiftes ut.

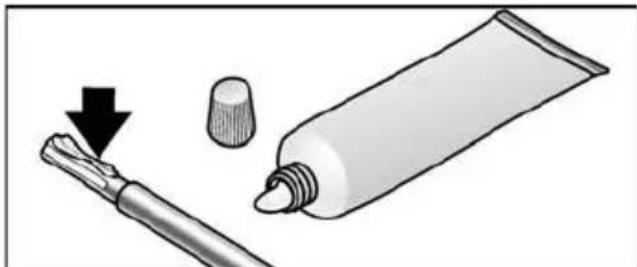

■ Rengjør verktøyene og smør skaftet litt.

■ Sett inn verktøyet som skal brukes (1.) og vri (2.) til det går i lås.

■ Kontroller låsen ved å trekke i verktøyet.

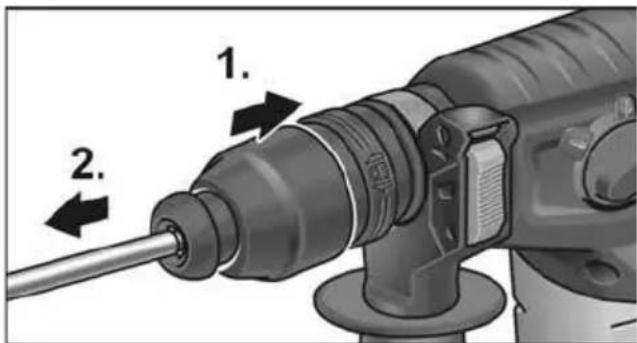

Uttak av verktøyet

ADVARSEL!

Før alt arbeid på elektroverktøyet må batteriet tas ut av verktøyet.

FORSIKTIG!

Verktøy som blir brukt kan bli oppvarmet. Bruk vernehansker!

■ Ta ut verktøyet (2.).

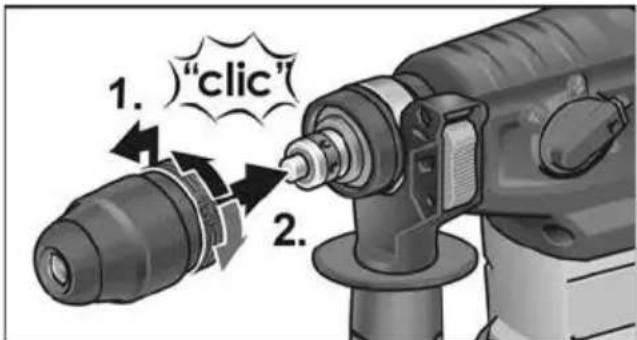

Montere hurtigchuck

i HENVISNING

For å montere en hurtigchuck må original-adapteren fra FLEX-tilbehørsprogrammet benyttes.

■ Trekk läsehylsen på hurtigchucken bakover (1.) og lås den fast på spindelen med et hørbart klikk (2.).

■ Kontroller låsingen ved å trekke i hurtig-chucken.

FORSIKTIG!

Bruk aldri arbeidsmodusen meisling Teller hammerboringiT når hurtigchucken er montert! Verktøyet og hurtigchucken kan bli skadet.

Dreieretningsforvalg

FORSIKTIG!

■ Sett dreieretningsforvalgbryteren i ønsket posisjon:

• Venstre: mot urviseren (skru ut skruer, løsne skruer)
  – Høyre: med urviseren (bore, skru inn skruer, trekke til skruer)
• Midten: Innkoblingsperre (verktøyskifte, ved alle arbeider på elektroverktøyet)

Still inn arbeidsmodus

FORSIKTIG!

Innstilling av meiselposisjonen (se der)

Meisling

HENVISNING

• I alle posisjoner skal du høre at dreieknappen går i lås.
• I posisjonen (innstilling av meiselposisjonen) må ikke elektroverktøyet slås på.

Innstilling av meiselposisjonen

Meiselen kan dreies slik at den står i en optimal posisjon for det arbeidet som skal utføres.

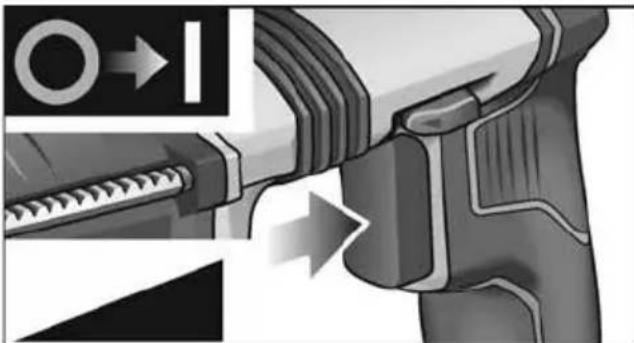

Innkopling av elektroverktøy

Bryteren trykkes og holdes fast. Bryteren på elektroverktøyet gjør det mulig å la tur- hhv. slagtallet stige langsomt inntil den maksimale verdien.

Når elektroverktøyet er slått på, lyser LED-en opp arbeidsområdet.

Utkobling av apparatet:

■ Slipp bryteren.

Arbeidshenvisninger

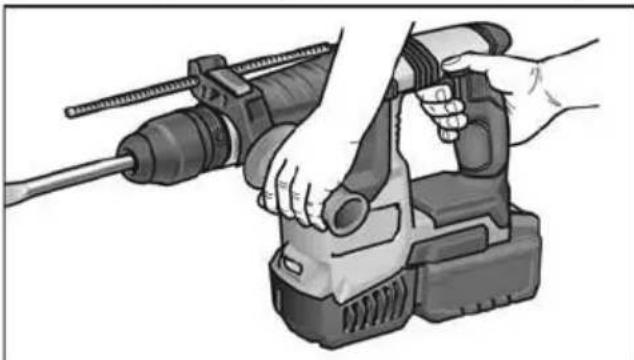

Boring/hammerboring

1. Dreieknappen for arbeidsmodus settes på symbolet (boring) hhv. (hammerboring). Hør at den går i lås!
2. Innsetting av bor.
3. Still inn det ekstra håndtaket i ønsket posisjon.
4. Sett inn batteri.
5. Grip elektroverktøyet med begge hendene og still deg opp i arbeidsposisjon.

1. Sett boret på og slå på elektroverktøyet.
2. Elektroverktøyet trykkes forsiktig framover.
3. Etter avsluttet boring må apparatet slås av.

Meisling

1. Sett inn meisel.
2. Dreieknappen for arbeidsmodus settes på symbolet
3. Drei meiselen i ønsket posisjon.
4. Dreieknappen for arbeidsmodus settes på symbolet . Hør at den går i lås!
5. Still inn det ekstra håndtaket i ønsket posisjon.
6. Sett inn batteri.
7. Grip elektroverktøyet med begge hendene og still deg opp i arbeidsposisjon.
8. Slå på elektroverktøyet.
9. Elektroverktøyet må under meislingen trykkes forsiktig framover slik at det ikke hopper.
10. Etter avsluttet arbeid må apparatet slås av.

Andre henvisninger

• Bruk av "skarpe" verktøy øker arbeidsytelsen og også levetiden til elektroverktøyet.
  – Elektroverktøy må rengjøres etter arbeidet og må oppbevares i transportkofferten på et tørt sted.

Vedlikehold og pleie

ADVARSEL!

Før alt arbeid på elektroverktøyet må batteriet tas ut av verktøyet.

Rengjøring

FORSIKTIG!

Under rengjøringsarbeider med trykkluft må du absolutt bruke vernebrille.

■ Apparatet og ventilasjonsåpningene må rengjøres regelmessig. Hvor ofte dette må skje er avhengig av materialet som bearbeides og av hvor lenge apparatet er i b r u k.
Innsiden av kassen med motoren må regelmessig blåses ut med tørr trykkluft.

Reparasjoner

Reparasjoner må utelukkende utføres av et kundeserviceverksted som er autorisert av produsenten.

Reservedeler og tilbehør

Ytterligere tilbehør, særlig innsatsverktøy, finnes i katalogen fra produsenten. Sammenstillingstegninger og lister for reservedeler finnes på vår hjemmeside: www.flex-tools.com

Gjør brukte elektroverktøy ubrukelige før kassering:

• nettdrevne elektroverktøy ved at strømkabelen fjernes,
• batteridrevne elektroverktøy ved at batteriet tas ut.

Kun for EU-land. Ikke kast elektroverktøy i husholdningsavfallet!

I henhold til det europeiske direktivet 2012/19/EU om gamle elektriske og elektroniske apparater og omsetning til nasjonal rett, må brukte elektroverktøy samles inn separat og tilføres en miljøvennlig gjenvinning.

Råstoffgjenvinning i stedet for avfallshändtering.

Maskin, tilbehør og emballasje bør avhendes ved gjenvinning på en miljøvennlig måte. For å garantere en ren resirkuleringsprosess i henhold til typen, er plastdeler merket.

ADVARSEL!

I henhold til direktivet 2006/66/EF må defekte eller brukte batterier leveres inn til resirkulering.

HENVISNING

Faghandelen vil gi deg informasjon om avhendingsmuligheter!

CE-samsvar

Vi erklærer hermed at vi alene er ansvarlig for at produktet som er beskrevet under "Tekniske data" stemmer overens med følgende normer eller normative dokumenter: EN 60745 i henhold til bestemmelsene i direktivene 2014/30/EU, 2006/42/EF, 2011/65/EU.

Ansvarlig for tekniske dokumenter: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Rille Bollard

Eckhard Rühle Manager Research & Development (R & D)

Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelse i driften som er forårsaket av produktet eller ikke mulig bruk av produktet. Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke sakkyndig bruk eller i forbindelse med produkter fra andre produsenter.
