NÁVOD K OBSLUZE CHE 2-26 18.0-EC Flex
cs Originální návod k obsluze 156
sk Originálny návod na obsluhu 166
hr Originalna uputa za rad 176
Symboly na nářadí ..... 156
Technické údaje 156
Přehled 157
Pro vaši bezpečnost ..... 158
Hlučnost a vibrace 159
Návod k použití ..... 160
Údržba a ošetřování ..... 164
Pokyny pro likvidaci ..... 164
Prohlášení o shodě (€....165
Vyloučení odpovědnosti ..... 165
Použité symboly
VAROVÁNÍ!
Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění.
POZOR!
Označuje možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody.
UPOZORNĚNÍ!
Označuje tipy pro použití a důležité informace.
Symboly na nářadí
Před uvedením do provozu si přečtěte návod k obsluze!
Noste ochranné brýle!
Noste chrániče sluchu!
Používejte lehký respirátor!
Pokyn pro likvidaci starého nářadí (viz stránka 164)!
Technické údaje
| Akumulátorové vrtací kladivo | CHE 2-2618.0-EC | |
| Jmenovité napětí V 18 | ||
| Akumulátor AP 18.0 (5,0 | Ah) | |
| Otáčky naprázdno | min^-1 | 980 |
| Počet příklepů naprázdno | min^-1 | 4.350 |
| Max. energie jednotlivého příklepu (podle „EPTA-procedure 05/2009“) | J | 2,6 |
| Mazání | mazací tuk | |
| Uchycení nástroje SDS-plus | ||
| Max. průměr vrtání– beton– dřevo– kov | mm mm mm | 263013 |
| Hmotnost podle standardu „EPTA-procedure 01/2003“(bez akumulátoru) | kg 3,18 | |
| Hmotnost akumulátoru 5,0 Ah | kg 0,72 | |

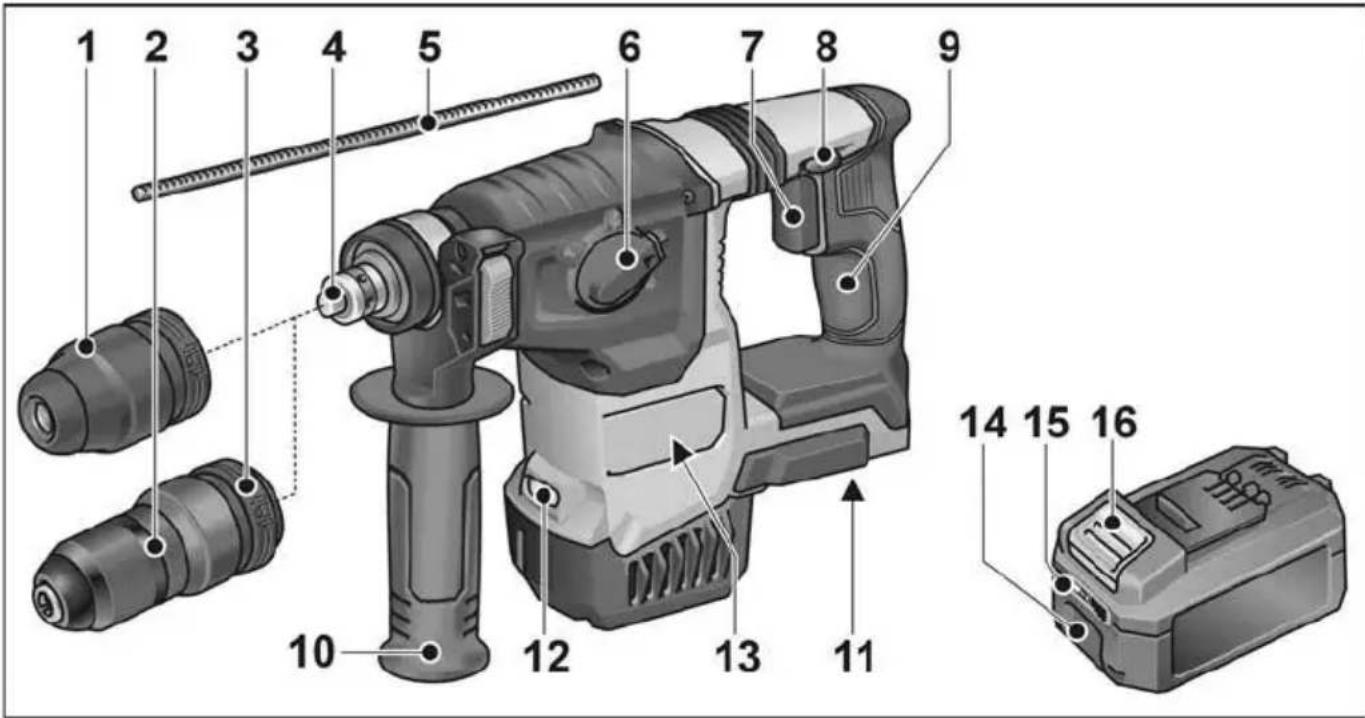

Přehled
1 Upínací sklíčidlo SDS
2 Rychloupínací sklíčidlo
3 Zajišťovací objímka
4 Vřeteno
5 Hloubkový doraz
6 Otočný knoflík pro pracovní režim
7 Spínač
K zapnutí a vypnutí a dále
k rozběhnutí na maximální otáčky /
počet příklepů.
8 Přepínač směru otáčení
9 Rukojet'
10 Přídavná rukojet'
11 Otvor pro vložení akumulátoru
12 LED světlo
Pro osvětlení pracovního prostoru.
13 Typový štítek*
14 Akumulátor Li-Ion
15 Ukazatel stavu akumulátoru
16 Odjišťovací tlačítko akumulátoru
* není viditelný
Pro vaši bezpečnost
VAROVÁNÍ!
Přečtěte si všechna bezpečnostní upozornění a pokyny. Nedodržení bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bezpečnostní upozornění a všechny pokyny si do budoucna uschovejte.
Před použitím elektrického nářadí sí přečtěte:
– tento návod k obsluze,
– „Všeobecná bezpečnostní upozornění“ pro zacházení s elektrickým nářadím v přiloženém sešitu (č. publikace: 315.915),
– pravidla a předpisy pro zabránění úrazům, které platí v místě použití, a jednejte podle nich.
Toto elektrické nářadí je zkonstruované podle současného stavu techniky a uznávaných bezpečnostnětechnických předpisů. Při jeho používání může přesto dojít k ohrožení života uživatele nebo třetí osoby, event. k poškození nářadí nebo jiných věcných hodnot. Elektrické nářadí používejte pouze
- vsouladu surčeným účelem,
- v bezvadném bezpečnostnětechnickém stavu.
Okamžitě odstraňte poruchy omezující bezpečnost.
Použití v souladu s určeným účelem
Akumulátorové vrtací kladivo CHE 2-26 18.0-EC je určené
– pro profesionální použití v průmyslu a řemesle,
– k vrtání s příklepem do zdiva a betonu pro upevnění hmoždinek a kotev a vrtání průchozích otvorů,
– pro lehké sekací práce k odstraňování omítky a obkladů,
– k použití s nástrojem vhodným k tomuto účelu a doporučeným výrobcem pro toto nářadí.
Bezpečnostní upozornění pro kladiva
■ Noste chrániče sluchu. Působení hluku může způsobit ztrátu sluchu.
■ Používejte přídavné rukojeti dodané s nářadím. Ztráta kontroly může vést k poraněním.
Když provádíte práce, při kterých může nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, uchopte nářadí pouze za izolované plochy rukojeti. Kontakt s vedením pod napětím může uvést také kovové díly nářadí pod napětí a vést k úrazu elektrickým proudem.
■ Neotevírejte akumulátor. Hrozí nebezpečí zkratu.
■ Chraňte akumulátor před horkem, např. také před trvalým slunečním zářením, ohněm, vodou a vlhkostí. Hrozí nebezpečí výbuchu.
■ Při poškození a nesprávném používání akumulátoru z něj mohou unikat výpary. Vyvětrejte a v případě obtíží vyhledejte lékaře. Výpary mohou dráždit dýchací cesty.
Bezpečnostní pokyny pro vrtačky
Bezpečnostní pokyny pro všechny práce
■ Při vrtání s příklepem noste chrániče sluchu. Působení hluku může způsobit ztrátu sluchu.
■ Používejte přídavnou rukojeť. Ztráta kontroly může vést k poraněním.
■ Před použitím pevně elektronářadí zapřete. Toto elektronářadí vytváří vysoký točivý moment. Není-li elektronářadí během provozu dobře opřeno, může dojít ke ztrátě kontroly a ke zraněním.
Když provádíte práce, při kterých může nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, uchopte nářadí pouze za izolované plochy rukojeti. Kontakt s vedením pod napětím může uvést také kovové díly nářadí pod napětí a vést k úrazu elektrickým proudem.
Bezpečnostní pokyny při používání dlouhých vrtáků
■ Nepracujte v žádném případě s vyššími otáčkami, než jsou maximální povolené otáčky pro vrták. Může-li se vrták při vyšších otáčkách volně otáčet bez kontaktu s obrobekem, může se snadno ohnout a způsobit zranění.
■ Začněte vrtat vždy s nízkými otáčkami a při kontaktu vrtáku s obrobkem. Můželi se vrták při vyšších otáčkách volně otáčet bez kontaktu s obrobkem, může se snadno ohnout a způsobit zranění.
■ Nevyvíjejte v podélném směru přílišný tlak na vrták. Vrtáky se mohou ohnout a následkem toho se zlomit nebo způsobit ztrátu kontroly a zranění.
Další bezpečnostní upozornění
■ Používejte vhodné detektory, abyste identifikovali skrytá napájecí vedení, nebo proved'te konzultaci s energetickými rozvodnými závody. Kontakt s elektrickými vedeními může vést k požáru a úrazu elektrickým proudem. Poškození plynového potrubí může vést k výbuchu. Vniknutí do vodovodního potrubí způsobí věcné škody nebo může způsobit úraz elektrickým proudem.
■ Při práci držte elektrické nářadí pevně oběma rukama a postarejte se o stabilní postoj. Oběma rukama budete elektrické nářadí vést bezpečněji.
■ Zabezpečte obrobek. Obrobek uchycený upínacím zařízením je držený spolehlivěji než vaší rukou.
■ Používejte pouze nástroje s uchycením SDS-plus. Zatažením za nástroj zkontrolujte jeho správné zajištění.
■ Poškozený ochranný protiprachový kryt nechejte okamžitě vyměnit. Ochranný protiprachový kryt zabraňuje vniknutí prachu do uchycení nástroje.
■ Prach uvolněný z materiálů, jako jsou nátěry obsahující olovo, některé druhy dřeva, minerály a kovy, může představovat nebezpečí pro obsluhu nebo osoby nacházející se v blízkosti. Vdechnutí nebo kontakt s tímto prachem může vést k onemocnění dýchacích cest a/nebo k alergickým reakcím.
– Postarejte se o dobré větrání pracoviště!
– Pokud možno používejte externí odsávání prachu.
– Doporučujeme používat respirátor s filtrem třídy P2.
■ Neopracovávejte materiály, ze kterých se uvolňují látky ohrožující zdraví (např. azbest).
■ Používejte pouze originální akumulátory s napětím uvedeným na typovém štítku elektrického nářadí. Při použití jiných akumulátorů, např. padělků, upravených akumulátorů nebo výrobků jiných výrobců, hrozí nebezpečí poranění a věcné škody v důsledku výbuchu akumulátoru.
■ Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem.
U nabíječky, která je vhodná pro určitý druh akumulátorů, hrozí nebezpečí požáru, pokud se používá s jinými akumulátory.
■ Špičaté předměty, např. hřebíky nebo šroubováky, nebo působení vnější síly mohou poškodit akumulátor. Uvnitř akumulátoru může dojít ke zkratu a akumulátor může začít hořet, vybouchnout, přehřát se nebo se z něj může kouřit.
■ Před veškerými pracemi na elektrickém nářadí nastavte přepínač směru otáčení do prostřední polohy.
■ Přepínač směru otáčení, resp. nastavení krouticího momentu ovládejte pouze při zastaveném nářadí.
■ K označení elektrického nářadí používejte pouze lepicí štítky. Nevrtejte žádné díry do tělesa nářadí.
Hlučnost a vibrace
Hodnoty hluku a vibrací byly zjištěny podle EN 60745.
Hladina hluku nářadí vyhodnocená s filtrem A činí typicky:
– hladina akustického tlaku: 90 dB(A);
– hladina akustického výkonu: 101 dB(A);
- nejistota K: 3 dB.
©

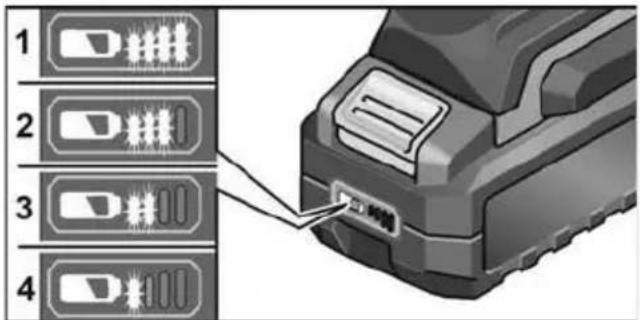

Stav nabití akumulátoru
■ Stisknutím tlačítka lze pomocí LED ukazatele stavu akumulátoru zkontrolovat stav nabití.
Přestavení přídavné rukojeti
VAROVÁNÍ!
Před prováděním veškerých prací na elektrickém nářadí vyjměte z nářadí akumulátor.
POZOR!
Používejte elektrické nářadí pouze s namontovanou přídavnou rukojetí.

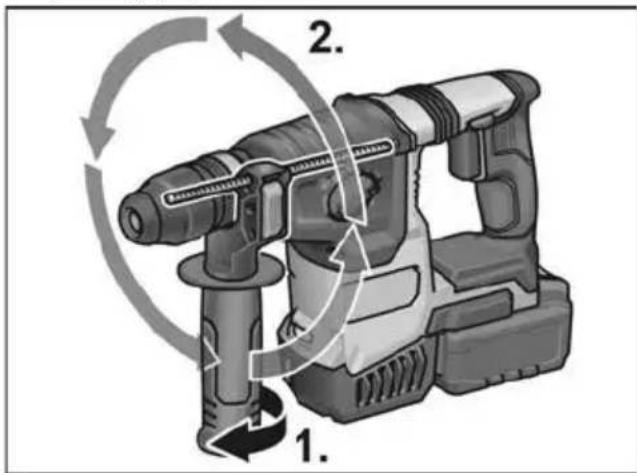

Aby byla zaručená bezpečná práce bez únavy, lze přídavnou rukojeť natočit do libovolné polohy.
i UPOZORNĚNÍ
Při namontovaném hloubkovém dorazu je rozsah natočení přídavné rukojeti omezený.
■ Otáčením přídavné rukojeti proti směru hodinových ručiček povolte upnutí (1.).
■ Přídavnou rukojeť otočte do požadované polohy (2.).
Montáž hloubkového dorazu
VAROVÁNÍ!
Před prováděním veškerých prací na elektrickém nářadí vyjměte z nářadí akumulátor.

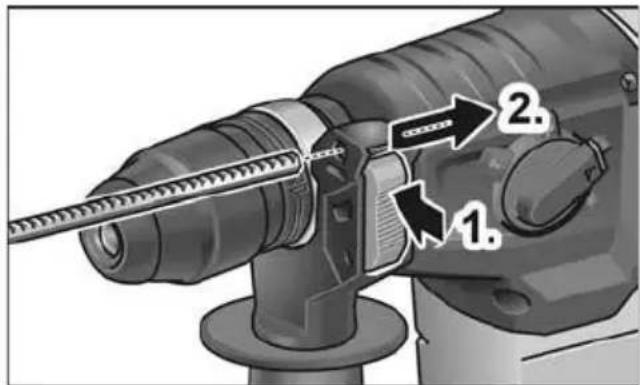

■ Stiskněte upínací páčku na přídavné rukojeti v horní části a držte ji stisknutou (1.).
■ Nasad'te hloubkový doraz (2.).
■ Nastavte hloubkový doraz na potřebnou hloubku vrtání.
■ Uvolněte upínací páčku.
i UPOZORNĚNÍ!
Nasad'te nástroje se stopkou SDS-plus do upínání SDS-plus až k zadnímu dorazu. Pokud by byl nástroj pohyblivý, mohlo by to způsobit nesprávné nastavení hloubky vrtání.
Nasazení nástrojů se stopkou SDS-plus
VAROVÁNÍ!
Před prováděním veškerých prací na elektrickém nářadí vyjměte z nářadí akumulátor.
POZOR!
Použité nástroje mohou být horké. Noste ochranné rukavice!
i UPOZORNĚNÍ!
Použité nástroje musí mít stopku SDS-plus. Pro nástroje bez stopky SDS-plus (např. vrtáky do dřeva) se musí použít rychloupínací sklíčidlo.
■ Zkontrolujte ochranný protiprachový kryt.
– Znečistěný kryt vyčistěte.
– Vadný ochranný protiprachový kryt nechejte vyměnit.

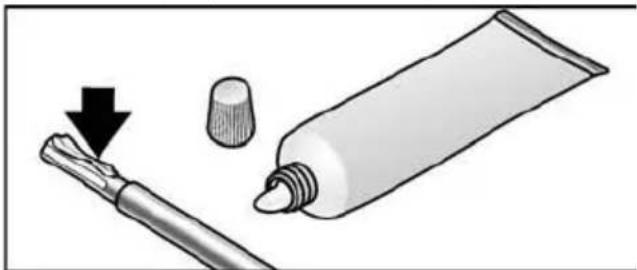

Nástroje vyčistěte a stopky lehce namažte.

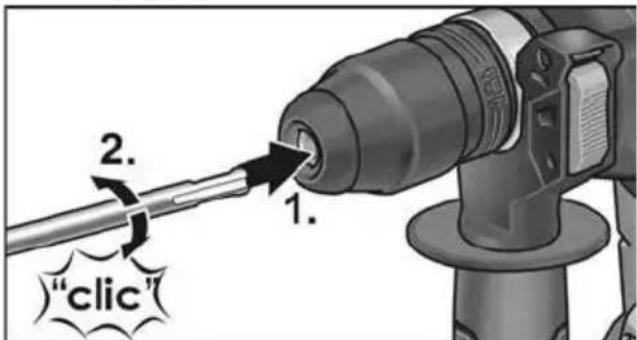

■ Nasad'te nástroj (1.) a otáčejte jím (2.), dokud nebude zajištěný.
■ Zkontrolujte zajištění zatažením za nástroj.
Vyjmutí nástrojů
VAROVÁNÍ!
Před prováděním veškerých prací na elektrickém nářadí vyjměte z nářadí akumulátor.
POZOR!
Použité nástroje mohou být horké. Noste ochranné rukavice!

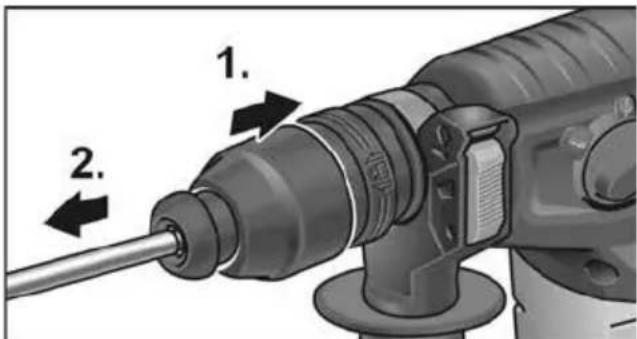

■ Zajišťovací objímku zatáhněte dozadu (1.).
■ Vyjměte nástroj (2.).
Montáž rychloupínacího sklíčidla
i UPOZORNĚNÍ!

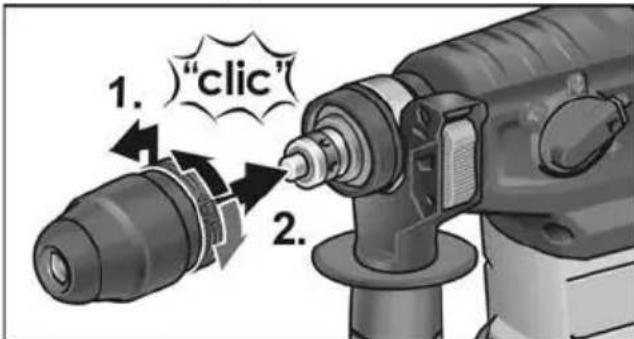

Pro montáž rychloupínacího sklíčidla je zapotřebí originální adaptér z programu příslušenství FLEX.
Stáhněte zajišťovací objímku na rychloupínacím sklíčidle dozadu (1.) a se slyšitelným zaskočením ji nasadťte na vřeteno (2.).
■ Zkontrolujte zajištění zatažením za rychloupínací sklíčidlo.
POZOR!
Při namontovaném rychloupínacím sklíčidle nikdy nepoužívejte pracovní režim sekáni nebo vrtání s příklepem Mohlo by dojit k poškození nástroje a rychloupínacího sklíčidla.
Nastavení směru otáčení
POZOR!
Směr otáčení měňte jen při zastaveném elektrickém nářadí.

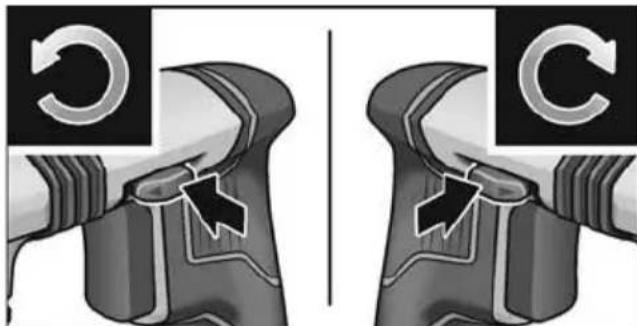

■ Přepínač směru otáčení nastavte do potřebné polohy:
– Doleva: proti směru hodinových ručiček (vyšroubovávání šroubů, povolování šroubů)
– Doprava: po směru hodinových ručiček (vrtání, zašroubovávání šroubů, utahování šroubů)
– Uprostřed: blokování zapnutí (výměna nástroje, při všech pracích na elektrickém nářadí)
Nastavení pracovního režimu
POZOR!
Pracovní režim měňte pouze při zastaveném elektrickém nářadí.

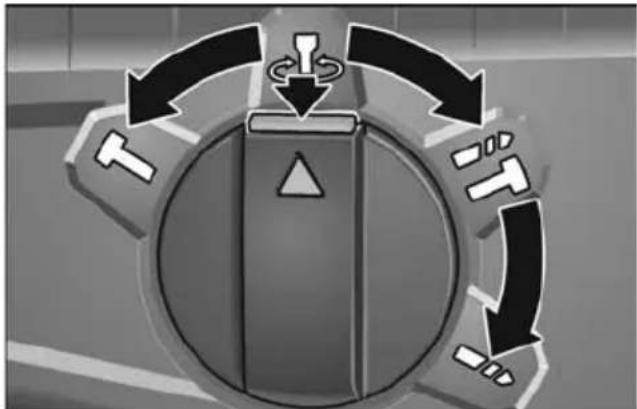

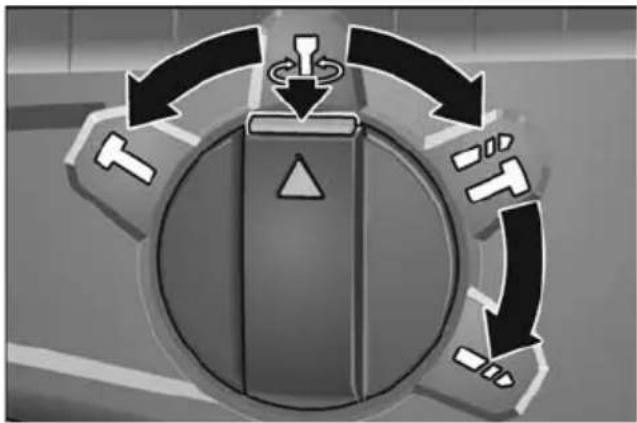

■ Nastavte otočný knoflík na požadovaný pracovní režim:
Vrtání
Vrtání s příklepem
Nastavení polohy sekáče (viz tam)
Sekání
UPOZORNĚNÍ!
- Ve všech polohách musí otočný knoflík slyšitelně zaskočit.
- V poloze 🚫(nastavení polohy sekáče) elektrické nářadí nezapínejte.

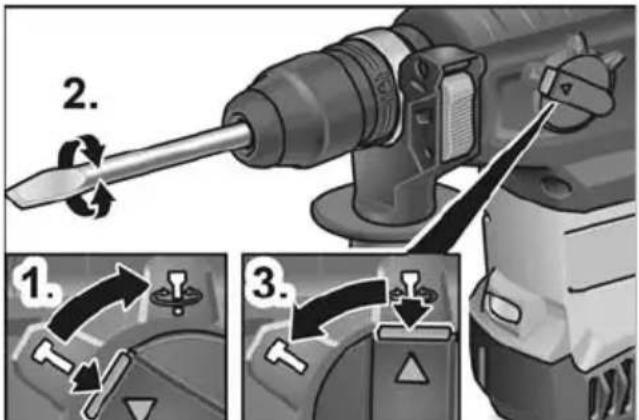

Nastavení polohy sekáče
Sekáč lze otočit do polohy, která je optimální pro prováděné práce.
■ Nastavte otočný knoflík pro pracovní režim na symbol 📄.
■ Otáčejte sekáčem, dokud nebude sekáč v požadovaném úhlu (2.).
Zapnutí elektrického nářadí

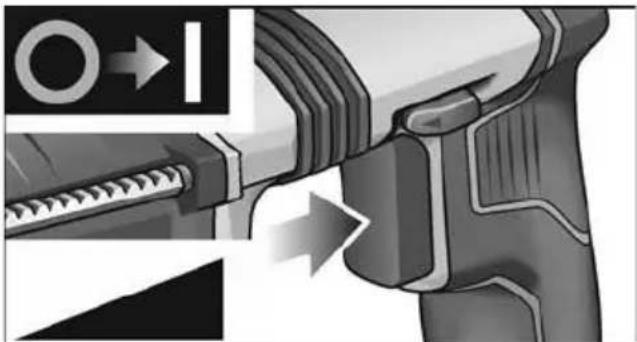

■ Stiskněte spínač a držte ho stisknutý. Spínač elektrického nářadí umožňuje pomalé zvyšování otáček, resp. počtu příklepů až na maximální hodnotu.
Při zapnutém elektrickém nářadí osvětluje pracovní prostor LED.
Vypnutí nářadí:
■ Uvolněte spínač.
Pracovní pokyny
Vrtání / vrtání s příklepem
- Nastavte otočný knoflík pro pracovní režim na symbol (vrtání), resp. (vrtání s příklepem). Dbejte na to, aby slyšitelně zaskočil!
- Nasad'te vrták.
- Nastavte přídavnou rukojet' do požadované polohy.
- Nasad'te akumulátor.

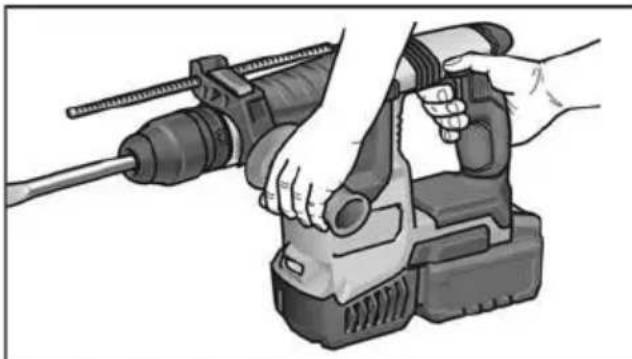

- Uchopte elektrické nářadí oběma rukama a zaujměte pracovní polohu.
- Nasad'te vrták a zapněte elektrické nářadí.
- Tlačte elektrické nářadí s citem dopředu.
- Po ukončení vrtání nářadí vypněte.
Sekání
- Nasad'te sekáč.
- Nastavte otočný knoflík pro pracovní režim na symbol 🌿
- Natočte sekáč do požadované polohy.
- Nastavte otočný knoflík pro pracovní režim na symbol . Dbejte na to, aby slyšitelně zaskočil!
- Nastavte prídavnou rukojeť do požadované polohy.
- Nasad'te akumulátor.
- Uchopte elektrické nářadí oběma rukama a zaujměte pracovní polohu.
- Zapněte elektrické nářadí.
- Při sekání tlačte elektrické nářadí s citem dopředu tak, aby neposkakovalo.
- Po ukončení práce nářadí vypněte.
Ostatní upozornění
– Použitím „ostrých“ nástrojů se zvyšuje pracovní výkon a prodlužuje životnost elektrického nářadí.
– Po ukončení práce elektrické nářadí vyčistěte a uložte v přepravním kufříku na suchém místě.
Údržba a ošetřování
VAROVÁNÍ!
Před prováděním veškerých prací na elektrickém nářadí vyjměte z nářadí akumulátor.
Čistění
POZOR!
Při čisticích pracích se stlačeným vzduchem bezpodmínečně noste ochranné brýle.
Nářadí a větrací štěrbiny pravidelně čistěte. Četnost čistění je závislá na opracovávaném materiálu a době používání.
■ Vnitřní prostor s motorem pravidelně vyfoukejte suchým stlačeným vzduchem.
Opravy
Opravy nechejte provádět výhradně v servisu autorizovaném výrobcem.
Náhradní díly a příslušenství
Další příslušenství, zejména nástroje, najdete v katalozích výrobce.
Rozkladové výkresy a seznamy náhradních dílů najdete na naší webové stránce:
www.flex-tools.com.
Pokyny pro likvidaci
VAROVÁNÍ!
Následujícím způsobem zajistěte, aby elektrické nářadí, které dosloužilo, bylo nepoužitelné:
- u sít'ového elektrického nářadí odstraněním sít'ového kabelu,
- u akumulátorového elektrického nářadí odstraněním akumulátoru.
Pouze pro země EU.
Nevyhazujte elektrické nářadí do domovního odpadu!
Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a podle odpovídajících ustanovení právních předpisů jednotlivých zemí se musí použité elektrické nářadí shromažďovat odděleně od ostatního odpadu a odevzdat k ekologické recyklaci.
Recyklace místo smíšeného odpadu.
Nářadí, příslušenství a obal je třeba odevzdat k ekologické recyklaci. Plastové díly jsou označené, aby byla možná recyklace podle druhu materiálu.
VAROVÁNÍ!
Nevyhazujte akumulátory/baterie do domovního odpadu, do ohně nebo do vody. Vysloužilé akumulátory neotevírejte.
Pouze pro země EU:
Podle směrnice 2006/66/ES se musí vadné nebo použité akumulátory/baterie recyklovat.
UPOZORNĚNÍ!
O možnostech likvidace se informujte u specializovaného prodejce!
Prohlášení o shodě C€
Prohlašujeme na výhradní zodpovědnost, že výrobek popsaný v části „Technické údaje“ je v souladu s následujícími normami nebo normativními dokumenty:
EN 60745 podle ustanovení směrnic 2014/30/EU, 2006/42/ES, 2011/65/EU.
Vyloučení odpovědnosti
Výrobce a jeho zástupce neodpovídají za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití. Výrobce a jeho zástupce neodpovídají za škody, které byly způsobeny nesprávným použitím nebo ve spojení s výrobky jiných výrobců.
Obsah
Použité symboly 166
Symboly na náradí ..... 166
Technické údaje 166
Prehlad 167
Pre vašu bezpečnost' 168
Hlučnost' a vibrácie ..... 170
Návod na obsluhu 170
Údržba a ošetrovanie ..... 174
Pokyny na likvidáciu ..... 174
CE Vyhlásenie o zhode ..... 175
Pred uvedením do prevádzky si prečítajte návod na obsluhu!
Používajte ochranu očí!
Pred použitím elektrického náradia si prečítajte:
Bezpečnostné pokyny pre kladivá
Hladina hluku náradia vyhodnotená s filtrom A je typicky:
Vybalte elektrické náradie a príslušenstvo a skontrolujte kompletnost' dodávky a prepravné poškodenia.
UPOZORNENIE
Použité nástroje musia mat' stopku SDS-plus. Pre nástroje bez stopky SDS-plus (napr. vrtáky do dreva) použite rýchloupínacie skľučovadlo.
■ Skontrolujte ochranný protiprachový kryt.
– Znečistený kryt vyčistite.
– Chybný ochranný protiprachový kryt dajte vymenit'.
■ Nástroje vyčistite a stopku ľahko namastite.
■ Nasad'te pracovný nástroj (1.) a otáčajte ním (2.), kým sa nezaistí.
■ Zaistenie skontrolujte t'ahaním pracovného nástroja.
Vybratie nástrojov
VAROVANIE!
Pracovný režim meňte len vtedy, ked' je elektrické náradie zastavené.
■ Nastavte otočný gombík na požadovaný pracovný režim:
vítanie
vrtanie s funkciou kladiva
■ Stlačte vypínač a držte ho stlačený. Vypínač elektrického náradia umožňuje pomalé zvyšovanie otáčok, prípadne počtu úderov až na maximálnu hodnotu.
- Nasad'te vrták a zapnite elektrické náradie.
- Tlačte elektrické náradie s citom dopredu.
- Po ukončení vrtania náradie vypnite.
Sekanie
Údržba a ošetrovanie
VAROVANIE!
Pokyny na likvidáciu
VAROVANIE!
Opotrebované elektrické náradie pred likvidáciou znefunkčnite:
– siet'ové elektrické náradie odstránením
siet'ového kábla,
- akumulátorové elektrické náradie odstránením akumulátora.
Len pre krajiny EÚ.
Nevyhadzujte elektrické náradie do domového odpadu!
EN 60745 podla ustanovení smerníc 2014/30/ES, 2006/42/ES, 2011/65/EU.
Zodpovednost' za technické podklady: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Eckhard Rühle
Označuje grozečo nevarnost.
Označuje grozečo nevarnost.
