| Produkttype | Trådløs slagboremaskine |
| Mærke | Flex |
| Model | CHE 2-26 18.0-EC |
| Nominel spænding | 18 V |
| Kompatibelt batteri | AP 18.0 (5,0 Ah) Li-ion |
| Tomgangshastighed | 980 omdr./min. |
| Slagfrekvens (tomgang) | 4.350 slag/min |
| Maks. slagenergi (EPTA 05/2009) | 2,6 J |
| Værktøjsholder | SDS-plus |
| Max. borediameter (beton) | 26 mm |
| Max. borediameter (træ) | 30 mm |
| Max. borediameter (metal) | 13 mm |
| Vægt uden batteri (EPTA 01/2003) | 3,18 kg |
| Batterivægt 5,0 Ah | 0,72 kg |
| Lydtryksniveau | 90 dB(A) |
| Lydeffektniveau | 101 dB(A) |
| Vibrationer (slagboring) | 15,9 m/s² (K=1,5 m/s²) |
| Vibrationer (mejsling) | 12,7 m/s² (K=1,5 m/s²) |
| Arbejdstilstande | Boring, slagboring, mejsling, mejselpositionsindstilling |
| Ekstra håndtag | Ja, kontinuerligt justerbart |
| LED-lys | Ja, oplyser arbejdsområdet |
| Smøring | Fedt |
| Vedligeholdelse | Regelmæssig rengøring af ventilationsåbninger og motor med tør trykluft |
| Reparerbarhed | Reparationer hos autoriseret service; eksploderet tegning på www.flex-tools.com |
Ofte stillede spørgsmål - CHE 2-26 18.0-EC Flex
Brugerspørgsmål om CHE 2-26 18.0-EC Flex
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Boremaskine i PDF-format gratis! Find din vejledning CHE 2-26 18.0-EC - Flex og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. CHE 2-26 18.0-EC af mærket Flex.
BRUGSANVISNING CHE 2-26 18.0-EC Flex
da Originale driftsvejledning 75
no Originale driftsanvisningen 85
sv Originalbruksanvisning 95
Anvendte symboler 75
Symboler på apparatet. 75
Tekniske data 75
Oversigt 76
For din egen sikkerheds skyld ..... 77
Støj og vibration 79
Brugsanvisning 79
Vedligeholdelse og pleje 83
Bortskaffelseshenvisninger 83
(€-overensstemmelse 84
Ansvarsudelukkelse 84
Anvendte symboler
ADVARSEL!
Betegner en umiddelbart truende fare. Ved tilsidesættelse af henvisningen opstår der livsfare eller fare for alvorlig tilskadekomst.
FORSIGTIG!
Betegner en mulig farlig situation.
Ved tilsidesættelse af henvisningen er der fare for tilskadekomst eller materielle skader.
BEMAERK!
Betegner anvendelsestips og vigtige informationer.
Symboler på apparatet
Læs betjeningsvejledningen inden ibrugtagning!
Brug øjenværn!
Brug høreværn!
Benyt et let åndedrætsværn!
Henvisning om bortskaffelse af den udtjente maskine (se side 83)!
Tekniske data
| Akku-borehammer CHE | 2-2618.0-EC | |
| Nominel spænding V 18 | ||
| Akku AP 18.0 (5,0 Ah) | ||
| Omdrejningstal i tomgang | o/min | 980 |
| Tomgangsslagtal s/min 4 | 350 | |
| Maks. enkeltslagenergi (iht. "EPTA-procedure 05/2009") | J | 2,6 |
| Smøring Fedt | ||
| Værktøjsholder | SDS-plus | |
| Maks. bordiameter– Beton– Træ– Metal | mm mm mm | 263013 |
| Vægt i henhold til "EPTA-procedure 01/2003" (uden akku) | kg | 3,18 |
| Vægt akku 5,0 Ah | kg | 0,72 |

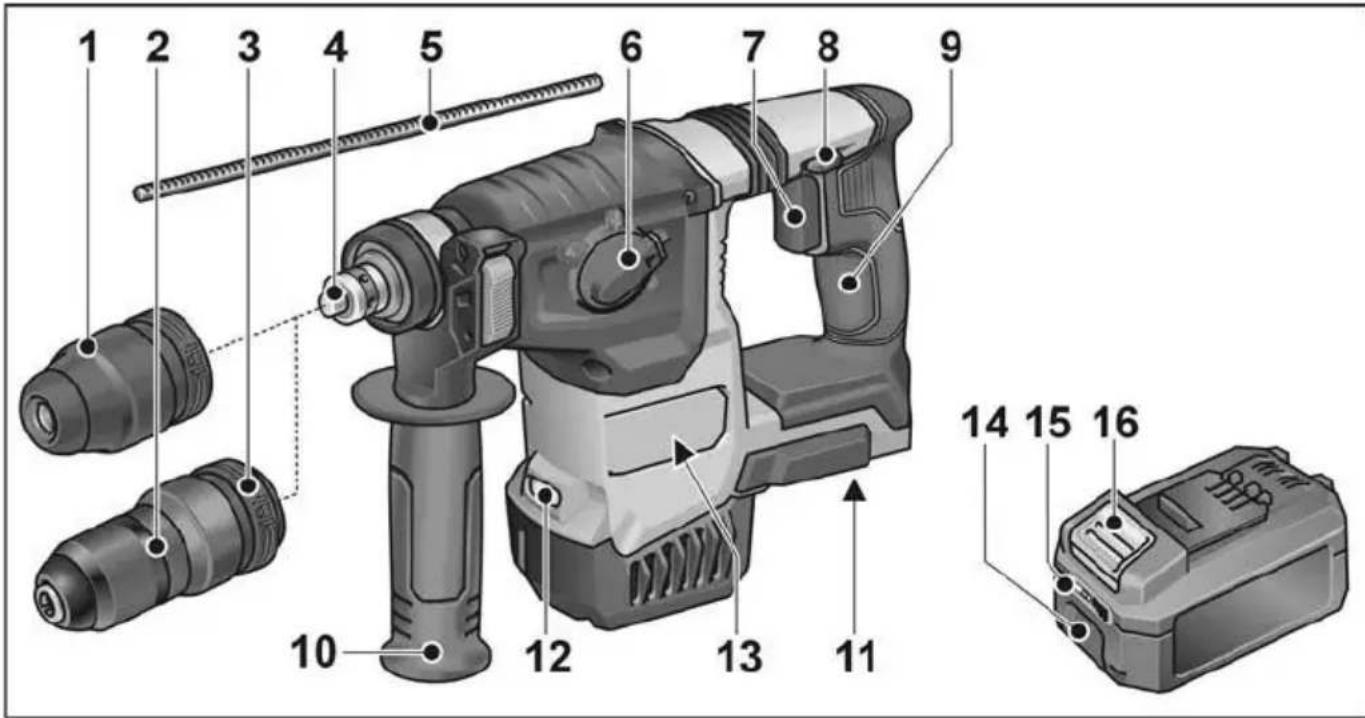

Oversigt
2 Selvspændende borepatron
3 Låsehylse
4 Spindel
5 Dybdestop
6 Drejeknap til indstilling af arbejdsfunktion
7 A f b r y d e r
Til tænd og sluk samt til opnåelse af maks. omdrejnings-/slagtal.
8 Drejeretningsvælger
9 Håndtag
10 Ekstra håndtag
11 Indskubningsåbning til akku
12 LED-belysning
Til oplysning af arbejdsområdet.
13 Typeskilt *
14 Li-ion-akku
15 Akku-tilstandsvisning
16 Frigørelsesknap til akku
Læs alle sikkerhedshenvisninger og anvisninger. I tilfælde af manglende overholdelse af sikkerhedshenvisningerne og anvisningerne er der risiko for elektriske stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedshenvisninger og anvisninger til senere brug.
Inden elværktøjet tages i brug, skal du læse og følge:
– denne betjeningsvejledning,
- "Generelle sikkerhedsanvisninger" for håndtering af elværktøjer i vedlagte hæfte (skrift nr.: 315.915),
- de for anvendelsesstedet gældende regler og forskrifter vedrørende forebyggelse af ulykker.
Dette elværktøj er konstrueret i henhold til det aktuelle tekniske niveau og anerkendte sikkerhedstekniske regler. Alligevel kan der ved dets brug opstå fare for brugers eller tredjemands liv og lemmer, maskinen kan beskadiges, eller der kan opstå andre materielle skader. Elværktøjet må kun benyttes
– til det dertil beregnede formål,
- i sikkerhedsteknisk upåklagelig tilstand.
Fejl, der har negativ indflydelse på sikkerheden, skal afhjælpes omgående.
Bestemmelsesmæssig brug
Akku-borehammeren CHE 2-26 18.0-EC er beregnet
– til erhvervsmæssig brug inden for industri og håndværk,
– til hammerboring i murværk og beton ved fastgøring af dyvler og ankre samt gennemgangsboringer,
– til let stemmarbejde for at fjerne puds og fliser,
– til brug med passende værktøj, som producenten har anbefalet til denne maskine.
Sikkerhedshenvisninger for hamre
■ Brug høreværn. Man kan miste hørelsen ved påvirkning af støj.
Benyt de medfølgende ekstrahåndtag. Der er fare for at blive kvæstet, hvis man mister kontrollen over maskinen.
Tag fat i det isolerede håndtag, når der arbejdes på steder, hvor indsatsværktøjet vil kunne ramme skjulte strømledninger eller maskinens egen ledning. Kontakt med en spændingsførende ledning kan også sætte metaldele på apparatet under spænding og medføre elektriske stød.
- Åbn ikke akkuen. Der er fare for kortslutning.
Beskyt akkuen mod varme, f.eks. også mod vedvarende sollys, ild, vand og fugt. Der er eksplosionsfare.
Ved beskadigelse og ukorrekt brug af akkuen kan der sive dampe ud. Tilfør frisk luft, og kontakt en læge ved ubehag eller andre symptomer. Dampene kan irritere luftvejene.
Sikkerhedsanvisninger til boremaskiner
Sikkerhedsanvisninger til arbejdet
■ Brug høreværn ved slagboring.
Støjpåvirkningen kan skade hørelsen.
■ Brug ekstragrebet. Hvis du mister kontrollen over el-værktøjet, kan du komme til skade.
■ Understøt el-værktøjet sikkert før brug. El-værktøjet kan opnå et højt drejningsmoment. Hvis el-værktøjet ikke understøttes sikkert under brug, kan du miste kontrollen over det og komme til skade.
Tag fat i det isolerede håndtag, når der arbejdes på steder, hvor indsatsværktøjet vil kunne ramme skjulte strømledninger eller maskinens egen ledning. Kontakt med en spændingsførende ledning kan også sætte metaldele på apparatet under spænding og medføre elektriske stød.
Sikkerhedsanvisninger ved brug af lange bor
■ Overskrid aldrig borets maksimalt tilladte omdrejningstal. Hvis du anvender et højere omdrejningstal, og boret ikke har kontakt med emnet, kan det blive bøjet, når det roterer frit. Det kan resultere i skade.
Benyt altid et lavt omdrejningstal, indtil boret har god kontakt med emnet. Hvis du anvender et højere omdrejningstal, og boret ikke har kontakt med emnet, kan det blive bøjet, når det roterer frit. Det kan resultere i skade.
■ Pres ikke boremaskinen for hårdt mod emnet, og undgå sideværts tryk. Boret kan blive bøjet eller knække, så du mister kontrollen over el-værktøjet. Det kan resultere i skade.
Andre sikkerhedshenvisninger
■ Anvend egnede søgeapparater til detektering af skjulte forsyningsledninger, eller kontakt det lokale forsyningsselskab. Kontakt med elledninger kan medføre brand og elektriske stød. Beskadigelse af en gasledning kan medføre eksplosion. Indtrængen i en vandledning forårsager materielle skader, eller det kan forårsage elektriske stød.
■ Hold elværktøjet fast med begge hænder, når der arbejdes, og sørg for at stå sikkert. Elværktøjet kan føres mere sikkert med begge hænder.
■ Sørg for at sikre arbejdsemnet. Det er mere sikkert at holde arbejdsemnet fast med en spændeanordning end med hånden.
■ Anvend kun værktøj med SDS-plus værktøjsholder. Kontroller låsningen ved at trække i værktøjet.
En beskadiget støvbeskyttelseskappe skal udskiftes straks. Støvbeskyttelseskappen forhindrer, at der kan trænge støv ind i værktøjsholderen.
Frigivet støv fra materialer, f.eks. blyholdige malinger, nogle træarter, mineraler og metal kan udsætte brugeren eller andre personer, der opholder sig i nærheden, for fare. Hvis dette støv indåndes eller berøres, kan det medføre åndedrætssygdomme og/eller allergiske reaktioner.
– Sørg for at arbejdspladsen udluftes godt!
- Brug om muligt ekstern støvudsugning.
- Det anbefales at anvende en støvmaske med filterklasse P2.
Der må ikke bearbejdes materialer, hvor sundhedsfarlige stoffer frigives (f.eks. asbest).
■ Brug kun originale akkuer med den spænding, der er angivet på dit elværktøjs typeskilt. Ved brug af andre akkuer, f.eks. efterligninger, regenererede akkuer eller fremmede fabrikater, er der fare for personskader eller materielle skader på grund af eksploderende akkuer.
■ Oplad kun akkuer med ladeaggregater, der er anbefalet af producenten. Ved et ladeaggregat, der er beregnet til en bestemt type akkuer, er der brandfare, hvis det anvendes med andre akkuer.
■ Akkuen kan blive beskadiget på grund af spidse genstande, f.eks. søm eller skruetrækkere, eller ved ydre kraftpåvirkning. Der kan ske en intern kortslutning, og akkuen kan brænde, ryge, eksplodere eller blive overophedet.
Før arbejde på elværktøjet skal drejeretningsvælgeren sættes i midterstilling.
■ Drejeretningsvælgeren og momentindstillingen må kun aktiveres, når værktøjet står stille.
■ Ved mærkning af elværktøjet må der kun anvendes selvklæbende skilte.
Bor ikke huller i huset.
Støj og vibration
Støj- og svingningsværdierne er beregnet iht. EN 60745.
Det A-vægtede støjniveau for apparatet er typisk:
– Lydtryksniveau: 90 dB(A);
- Lydeffektniveau: 101 dB(A);
- Usikkerhed K: 3 dB.
Samlet svingningsværdi:
- ved hammerboring:
- Emissionsværdi a_h : 15,9 m/s
- Usikkerhed K: 1,5 m/s
- ved mejsling:
- Emissionsværdi a_h : 12,7 m/s
- Usikkerhed K: 1,5 m/s
OBS!
De angivne måleværdier gælder for nye apparater. Støj- og svingningsværdierne ændrer sig ved daglig brug.
BEMAERK!
Det svingningsniveau, der er angivet i disse anvisninger, er blevet målt i henhold til en standardiseret måleproces i EN 60745 og kan bruges til at sammenligne elværktøjerne. Det egner sig også til en foreløbig vurdering af svingningsbelastningen.
Det angivne svingningsniveau repræsenterer elværktøjets hovedsagelige anvendelser. Hvis elværktøjet imidlertid benyttes til andre formål, med afvigende indsatsværktøjer eller utilstrækkelig vedligeholdelse, kan svingnings-niveauet afvige. Dette kan øge svingningsbelastningen betydeligt i hele arbejdstidsrummet. For en nøjagtig vurdering af svingningsbelastningen bør man også tage højde for de tider, hvor apparatet er slukket eller kører, men faktisk ikke bruges. Dette kan reducere svingningsbelastningen betydeligt i hele arbejdstidsrummet.
Fastlæg yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren imod påvirkning af svingninger, som for eksempel: vedligeholdelse af elværktøj og indsatsværktøjer, varmholdelse af hænder, organisation af arbejdsforløb.
FORSIGTIG!
Ved et lydtryk på over 85 dB(A) skal der benyttes høreværn.
Brugsanvisning
Inden ibrugtagning
Pak elværktøjet og tilbehøret ud og kontrollér, om det er komplet eller beskadiget under transporten.
BEMAERK
Akkuerne er ikke fuldstændigt opladede ved levering. Før første anvendelse skal akkuerne oplades fuldstændigt.
Se i den forbindelse betjeningsvejledningen til ladeaggregatet.
Isætning/skift af akku

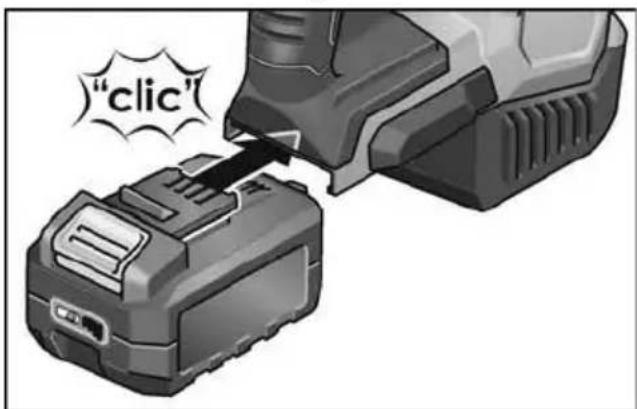

■ Tryk den opladede akku ind i elværktøjet, til den er helt i indgreb.


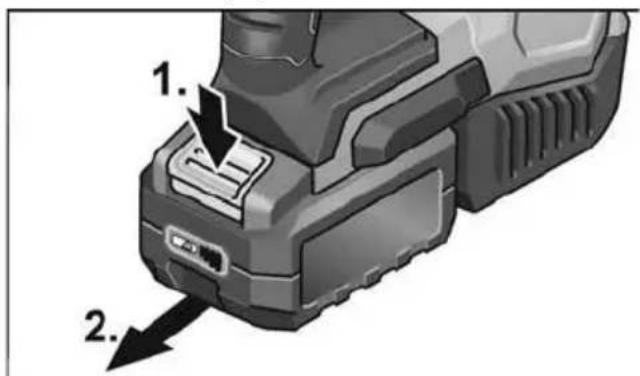

"click"For udtagning trykkes på frigørelses-knapperne (1.), hvorefter akkuen kan trækkes ud (2.).
FORSIGTIG!
Når akkuen ikke er i brug, skal kontakterne på den beskyttes. Løse metaldele kan kortslutte kontakterne, eksplosions- og brandfare!

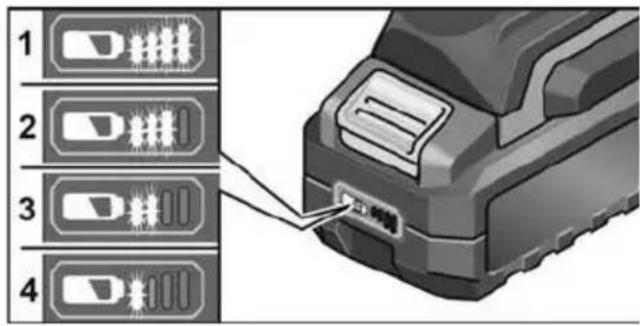

Akuens ladetilstand
■ Ved tryk på knappen kan man på lysdioden til akku-tilstandsvisning kontrollere ladetilstanden.
Hvis en af lysdioderne blinker, skal akkuen oplades. Hvis ingen lysdiode lyser efter tryk på knappen, er akkuen defekt og skal udskiftes.
Justering af ekstra håndtag
ADVARSEL!
Tag altid akkuen ud, før du udfører arbejde på elværktøjet.
! FORSIGTIG!
Elværktøjet må kun benyttes, när ekstrahåndtaget er påmonteret.
Ekstrahåndtaget kan drejes til hvilken som helst ønsket position for at garantere, at der kan arbejdes så sikkert som muligt uden at blive træt.
i BEMAERK
Ved monteret dybdestop er ekstrahånd- tagets drejeområde begrænset.

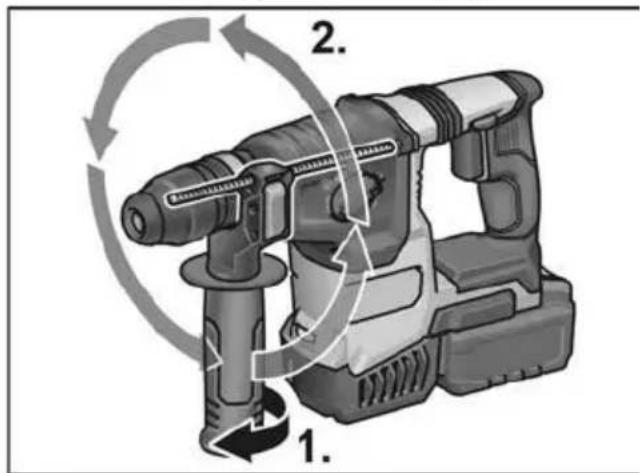

■ Løsn klemfunktion ved at dreje ekstrahåndtaget mod uret (1.).
■ Ved drejning af ekstrahåndtaget med uret fikseres indstillingen.
Montering af dybdestop
ADVARSEL!
Tag altid akkuen ud, før du udfører arbejde på elværktøjet.

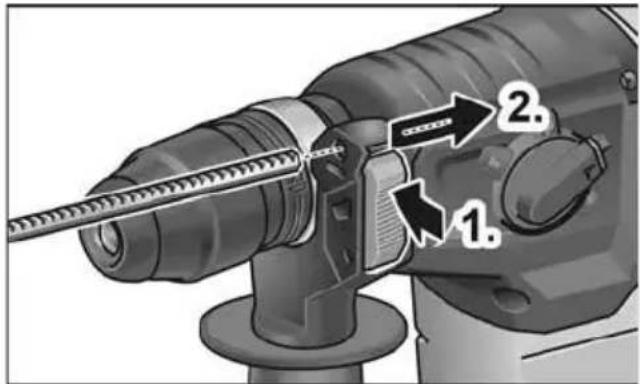

■ Tryk klemarmen på ekstrahåndtaget ind foroven, og hold fast (1.).
■ Skub dybdestoppet ind (2.).
Skub værktøjer med SDS-plus-skaft frem til det bageste dybdestop i SDS-plus-værktøjsholderen. I modsat fald kan værktøjet bevæge sig, så boredybden indstilles forkert.
Isætning af værktøj med SDS-plus-skaft
ADVARSEL!
Tag altid akkuen ud, før du udfører arbejde på elværktøjet.
! FORSIGTIG!
Benyttede indsatsværktøjer kan være meget varme. Benyt beskyttelseshandsker!
i BEMAERK!
Værktøjet, der anvendes, skal have et SDS-plus-skaft. Til værktøj uden SDS-plus-skaft (f.eks. træbor) skal du anvende en selvspændende borepatron.
■ Kontrollér støvbeskyttelseskappen.
– Rengør kappen, hvis den er snavset.
– Få en defekt støvbeskyttelseskappe udskiftet.

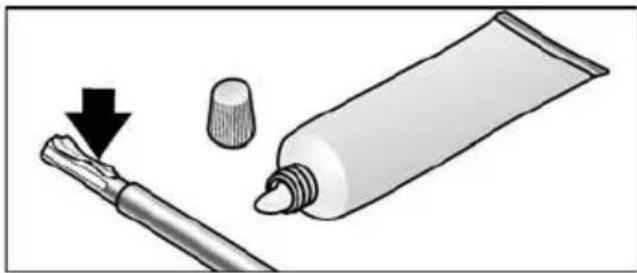

■ Rengør værktøjer, og smør skaftet med en smule fedt.

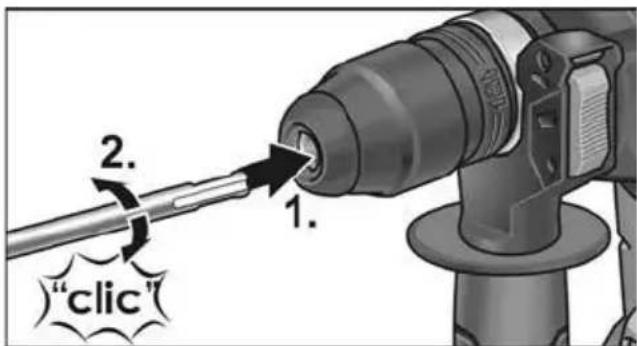

■ Isæt indsatsværktøjet (1.), og drej (2.), indtil det låses.
■ Træk i indsatsværkøjet for at kontrollere, om det er låst.
Udtagning af værktøjer
ADVARSEL!
Tag altid akkuen ud, før du udfører arbejde på elværktøjet.
FORSIGTIG!
Benyttede indsatsværktøjer kan være meget varme. Brug beskyttelseshandsker!

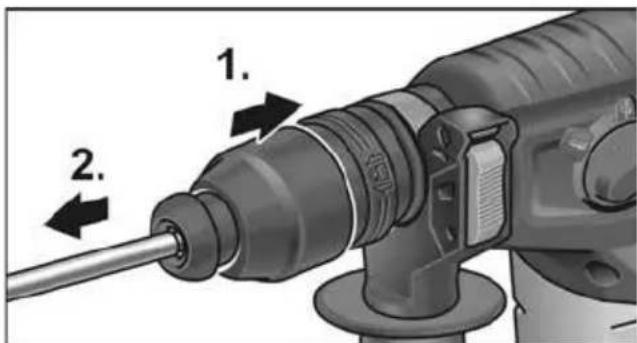

■ Træk låsehylsen bagud (1.).
■ Tag indsatsværktøjet ud (2.).
Montering af selvspændende borepatron
BEMAERK
Når du monterer en selvspændende borepatron, skal du benytte den originale adapter fra FLEX-tilbehørsprogrammet.

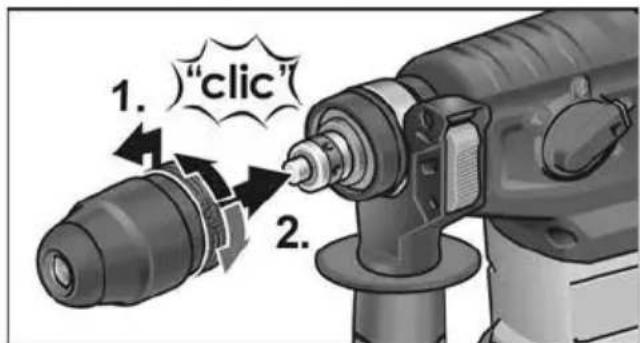

■ Træk låsekappen på den selvspændende borepatron bagud (1.), og sæt den på spindlen (2.), så den går hørbart i indgreb.
■ Træk i den selvspændende borepatron for at kontrollere, at den er låst.
FORSIGTIG!
Funktionerne mejsling Tog hammer-boring må aldrig anvendes, når den selvspændende borepatron er monteret! Det kan ødelægge el-værktøjet og den selvspændende borepatron.
Valg af drejeretning
FORSIGTIG!
Drejeretningen må kun ændres, när elværktøjet er standset helt.

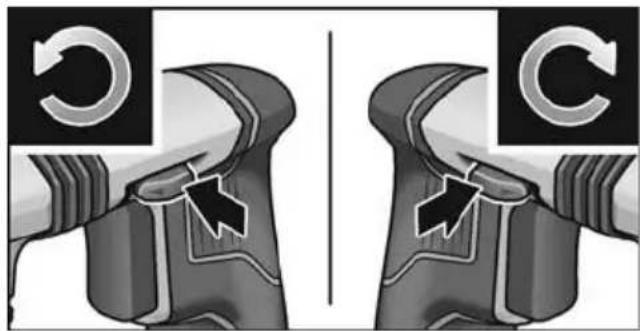

■ Sæt drejeretningsvælgeren i den ønskede position:
- Venstre: Mod uret (skrue skruer ud, løsne skruer)
– Højre: Med uret (bore, skrue skruer ind, spænde skruer) - Midte: Indkoblingsspærre (værktøjsskift, ved alt arbejde på elværktøjet)
Indstilling af arbejdsfunktion
FORSIGTIG!
Arbejdsfunktionen må kun ændres, när elværktøjet står helt stille.

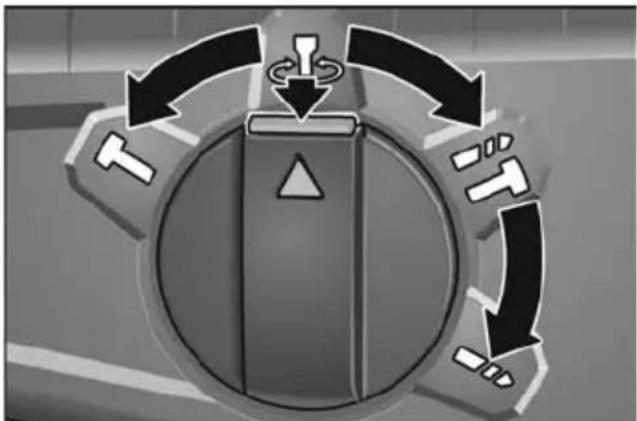

■ Sæt drejeknappen på ønsket arbejdsfunktion:
Boring
Hammerboring
Indstilling af mejselposition (se der)
Mejsling
i BEMAERK!
- I alle positioner skal drejeknappen gå hørbart i hak.
- Elværktøjet må ikke tændes i positionen (indstilling af mejselposition).

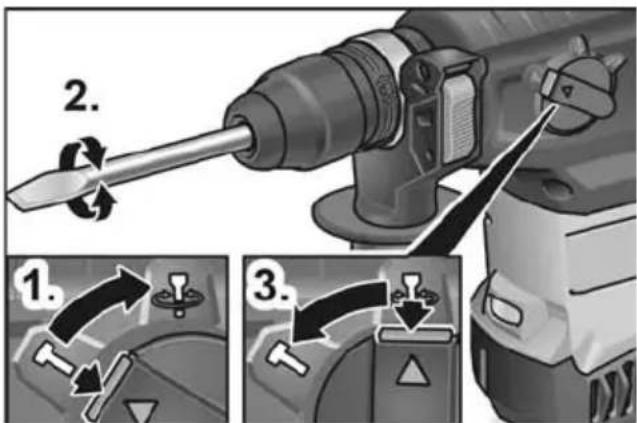

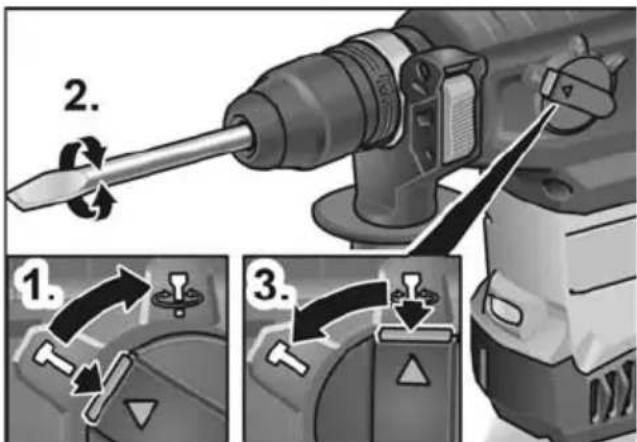

Indstilling af mejselposition
Mejslen kan drejes til en position, der er optimal for arbejdet, der skal udføres.
■ Sæt drejeknappen for arbejdsfunktion på symbolet (1.).
■ Drej mejslen, indtil den har den ønskede vinkel (2.).


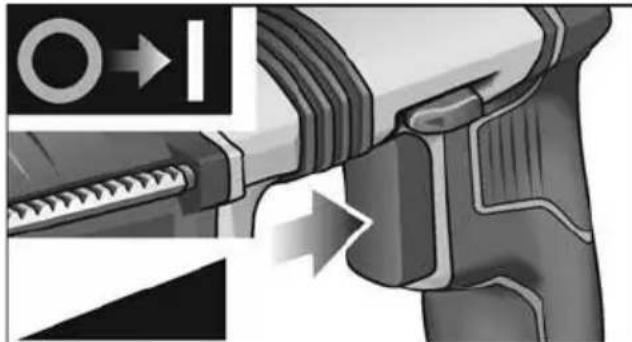

Tilkobling af elværktøjet
■ Tryk på afbryderen og hold den fast. Omdrejnings- eller slagtallet kan øges langsomt med kontakten på elværktøjet, indtil den maksimale værdi er nået.
Når elværktøjet er tændt, lyser lysdioden på arbejdsområdet.
Slukke maskinen:
■ Slip afbryderen.
Arbejdshenvisninger

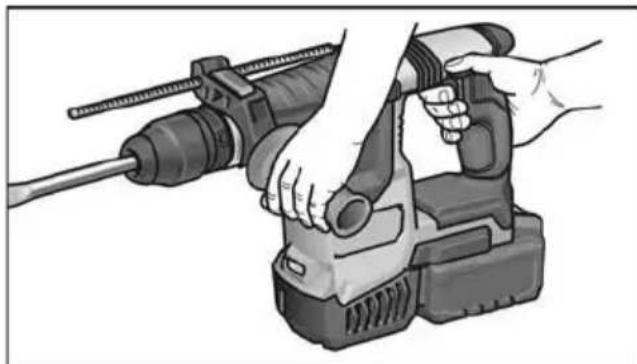

Boring/hammerboring
- Sæt drejeknappen for arbejdsfunktion på symbolet (boring) eller (hammerboring). Sørg for, at den går hørbart i hak!
- Sæt boret i.
- Indstil ekstrahåndtaget i ønsket position.
- Isæt akku.
- Tag fat i elværktøjet med begge hænder, og indtag arbejdspositionen.
- Placer boret på emnet, og tænd elværktøjet.
- Pres elværktøjet forsigtigt fremad.
- Sluk maskinen, när borearbejdet er afsluttet.
Mejsling
- Isæt mejslen.
- Sæt drejeknappen for arbejdsfunktion på symbolet
- Drej mejslen til ønsket position.
-
Sæt drejeknappen for arbejdsfunktion på symbolet . Sørg for, at den går hørbart i hak!
-
Indstil ekstrahåndtaget i ønsket position.
-
Isæt akku.
-
Tag fat i elværktøjet med begge hænder, og indtag arbejdspositionen.
-
Tænd elværktøjet.
-
Pres elværktøjet forsigtigt fremad ved mejsling, så det ikke "hopper".
-
Sluk maskinen efter arbejdets afslutning.
Yderligere henvisninger
- Brugen af "skarpe" indsatsværktøjer øger arbejdsydelsen og elværktøjets levetid.
– Rengør elværktøjet efter arbejdets afslutning, læg det i transportkufferten, og opbevar det på et tørt sted.
Vedligeholdelse og pleje
ADVARSEL!
Tag altid akkuen ud, før du udfører arbejde på elværktøjet.
Rengøring
FORSIGTIG!
Det er absolut påkrævet at bruge sikkerhedsbriller ved rengøring med trykluft.
■ Rengør apparatet og ventilationsslidserne regelmæssigt. Intervallerne afhænger af materialet, der skal bearbejdes, og af brugsvarigheden.
■ Blæs husets indre med motor ud regelmæssigt med tør trykluft.
Reparationer
Reparationer må udelukkende udføres af et kundeserviceværksted, der er autoriseret af producenten.
Yderligere tilbehør, især indsatsværktøjer, findes i fabrikantens kataloger.
Eksplosionstegninger og reservedelslister finder du på vores hjemmeside:
www.flex-tools.com
Bortskaffelseshenvisninger
ADVARSEL!
Udtjent elværktøj skal gøres ubrugeligt før bortskaffelse:
- netdrevet elværktøj ved at fjerne netledningen,
- akkudrevet elværktøj ved at fjerne akkuen.
Kun for EU-lande.
Elværktøjer er ikke normalt husholdningsaffald!
I henhold til europæisk direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og implementering i national ret skal udtjente elektroværktøjer indsamles separat og afleveres på et indsamlingssted for materialegenvinding.
Råstofgenvinding i stedet for bortskaffelse af affald.
Produktet, tilbehøret og emballagen skal affaldsbehandles miljørigtigt. Plastdelene er mærket til sortering efter affaldstype.
ADVARSEL!
Akkumulatorer/batterier er ikke normalt affald og må derfor ikke destrueres sammen med normalt husholdningsaffald, brændes eller kastes i vand. Udtjente akkumulatorer må ikke åbnes.
Kun for EU-lande:
Forhandleren giver oplysninger om bortskaffelsesmuligheder!
CE-overensstemmelse
Producenten og dennes repræsentant hæfter ikke for skader og mistet fortjeneste som følge af driftsafbrydelse i virksomheden, der er forårsaget af produktet eller fordi produktet ikke kunne benyttes. Producenten og dennes repræsentant hæfter ikke for skader opstået som følge af usagkyndig anvendelse eller i forbindelse med produkter fra andre producenter.
Innhold
Anvendte symboler 85
Symbolene på apparatet ..... 85
Tekniske data 85
Et overblikk 86
Henvisninger om skroting 93
(€-samsvar 94
Ansvarsfraskrivelse 94
Anvendte symboler
ADVARSEL!
Betjeningsveiledningen må leses før igangsetting!
Bruk øyevern!
Bruk hørselsvern!
Ytterligere sikkerhetshenvisninger
■ Dreieknappen for arbeidsmodus stilles på symbolet (1).
■ Drei meiselen inntil den har den ønskede vinkelen (2.).
Henvisninger om skroting
ADVARSEL!
Batterier må ikke kastes i det vanlige bosset, de må ikke brennes eller kastes i vannet. Utbrukte batterier må ikke åpnes.
Kun for EU-land:
