CHE 2-26 18.0-EC - Gręžtuvas Flex - Nemokama naudojimo instrukcija

Gaminio tipas	Belaidis smūginis gręžtuvas
Prekės ženklas	Flex
Modelis	CHE 2-26 18.0-EC
Vardinė įtampa	18 V
Suderinama baterija	AP 18.0 (5,0 Ah) Li-ion
Tuščiosios eigos greitis	980 aps/min
Tuščiosios eigos smūgių skaičius	4 350 smūg./min
Maksimali smūgio energija (EPTA 05/2009)	2,6 J
Įrankio laikiklis	SDS-plus
Maksimalus gręžimo skersmuo (betonas)	26 mm
Maksimalus gręžimo skersmuo (medis)	30 mm
Maksimalus gręžimo skersmuo (metalas)	13 mm
Svoris be baterijos (EPTA 01/2003)	3,18 kg
Baterijos (5,0 Ah) svoris	0,72 kg
Garso slėgio lygis	90 dB(A)
Garso galios lygis	101 dB(A)
Vibracijos (smūginis gręžimas)	15,9 m/s² (K=1,5 m/s²)
Vibracijos (kaltinimas)	12,7 m/s² (K=1,5 m/s²)
Darbo režimai	Gręžimas, plaktukinis gręžimas, plaktukinis kaltinimas, kalto padėties reguliavimas
Papildoma rankena	Taip, nuolat reguliuojamas
LED apšvietimas	Taip, apšviečia darbo zoną
Tepimas	Tepalas
Priežiūra	Reguliarus ventiliacijos angų ir variklio valymas sausu suslėgtu oru
Remontabilumas	Remontas atliekamas įgaliotame techninės priežiūros centre; sprogstamosios schemos adresu www.flex-tools.com

Dažnai užduodami klausimai - CHE 2-26 18.0-EC Flex

Kaip įdėti ir išimti bateriją?

Įdėkite įkrautą bateriją į įrankį, kol ji visiškai užsifiksuos. Norėdami išimti, paspauskite atblokavimo mygtukus (1) ir ištraukite bateriją (2). Kai baterija nenaudojama, saugokite jos kontaktus.

Kaip patikrinti baterijos įkrovos lygį?

Paspauskite baterijos lygio indikatoriaus mygtuką. LED lemputės rodo lygį: visos dega = pilnas įkrovimas, viena mirksi = bateriją reikia įkrauti, nė viena nedega = baterija sugedusi. Indikatorius išsijungia po 5 sekundžių.

Kaip sumontuoti SDS-plus grąžtą?

Patikrinkite apsauginį nuo dulkių gaubtą (negalima pažeisti). Nuvalykite ir lengvai patepkite įrankio kotą. Įstumkite įrankį į SDS-plus griebtuvą, sukdami iki užsifiksavimo. Patraukite įrankį, kad patikrintumėte fiksaciją.

Ar galiu naudoti grąžtus be SDS-plus koto?

Taip, naudodami tinkamą savaime užsiveržiančią griebtuvą (reikia originalaus FLEX adapterio). Užmaukite savaime užsiveržiančią griebtuvą ant veleno, kol išgirsite spragtelėjimą. Niekada nenaudokite plaktukinio kaltinimo ar plaktukinio gręžimo režimo su šia griebtuva.

Kaip nustatyti darbo režimą?

Įrankis turi būti išjungtas. Pasukite darbo režimo selektorių į norimą padėtį: ⎕ gręžimui, ⚫ plaktukiniam gręžimui, ⚫ su rodykle plaktukiniam kaltinimui, arba kalto padėties reguliavimo simbolį. Pasirinkimą patvirtina spragtelėjimas.

Kaip nustatyti gręžimo gylį?

Uždėkite gylio ribotuvą ant papildomos rankenos. Paspauskite fiksavimo svirtelę, įstatykite ribotuvą, nustatykite norimą gylį, tada atleiskite svirtelę. Prieš nustatydami gylį, pastumkite SDS-plus įrankį iki galinio ribotuvo.

Kokie yra triukšmo ir vibracijų lygiai?

Garso slėgio lygis: 90 dB(A); garso galia: 101 dB(A). Vibracijos smūginio gręžimo metu: 15,9 m/s² (neapibrėžtis 1,5). Dėvėkite klausos apsaugą, kai triukšmas viršija 85 dB(A), ir naudokite papildomą rankeną vibracijoms sumažinti.

Kokios yra svarbios saugos instrukcijos?

Prieš naudodami perskaitykite visas saugos instrukcijas. Dėvėkite apsauginius akinius, klausos apsaugą ir, jei reikia, kvėpavimo takų apsaugą. Visada naudokite papildomą rankeną. Nedirbkite su medžiagomis, kuriose yra asbesto. Prieš atlikdami bet kokius nustatymus ar priežiūrą, išimkite bateriją.

Kaip prižiūrėti gręžtuvą?

Reguliariai valykite prietaisą ir ventiliacijos angas sausu suslėgtu oru. Valydami suslėgtu oru, dėvėkite apsauginius akinius. Dėl remonto kreipkitės į įgaliotą FLEX techninės priežiūros centrą. Sprogstamosios schemos yra prieinamos adresu www.flex-tools.com.

Kaip išmesti prietaisą ir bateriją?

Neišmeskite elektrinių įrankių ir baterijų į buitines atliekas. Padarykite prietaisą nenaudojamą išimdami bateriją. Laikykitės Europos direktyvos 2012/19/ES dėl perdirbimo. Naudotos baterijos turi būti perdirbtos pagal direktyvą 2006/66/EB.

NAUDOJIMO INSTRUKCIJA CHE 2-26 18.0-EC Flex

Naudojami simboliai ..... 235

Simboliai ant jrankio 235

Techniniai duomenys 235

Bendras jrankio vaizdas 236

Jūsu saugumui 237

Triukšmas ir vibracija 238

Nurodymai dirbant 239

Techninis aptarnavimas ir priežiūra .. 243

Nurodymai utilizuoti 243

(€-Atitikties deklaracija 244

Atsakomybės pašalinimas ..... 244

Naudojami simboliai

I SP É JIMAS!

Nurodo nuolat gresianti pavojų. Nesilaikant nurodymų, gresia žūtis arba sunkūs sužalojimai.

ATSARGIA!!

Nurodo galimai pavojingą situacija.

Nesilaikant nurodymų kyla pavojus susižeisti ar padaryti materialinių nuostolių.

NURODYMAS!

Nurodo patarimus, kaip dirbti įrankiu, ir svarbią informaciją.

Simboliai ant jrankio

Prieš eksploatavimą perskaitykite naudojimo instrukciją!

Užsidėkite apsauginius akinius!

Naudokite klausos apsaugą!

Naudokite lengvas kvėpavimo organų apsaugos priemones!

Nuoroda dėl seno prietaiso utilizavimo (žr. psl. 239)!

Techniniai duomenys

Akumuliatorinis perforatorius	CHE 2-2618.0-EC
Vardinė įtampa V 18
Akumuliatorius AP 18,0 (5,0 Ah)
Tuščiosios eigos apsukų skaičius	min.-1	980
Tuščiosios eigos smūgių skaičius	min.-1	4.350
Maks. smūgio energija (pagal „EPTA-procedure 05/2009“)	J	2,6
Tepimas Tepalas
Priedo jungtis SDS-plus
Maks. gręžiamos skylės skersmuo– Betonas– Mediena– Metalas	mm mm mm	263013
Svoris pagal „EPTA-procedure 01/2003“(be akumuliatoriaus)	kg 3,18
Akumuliatoriaus svoris 5,0 Ah	kg 0,72

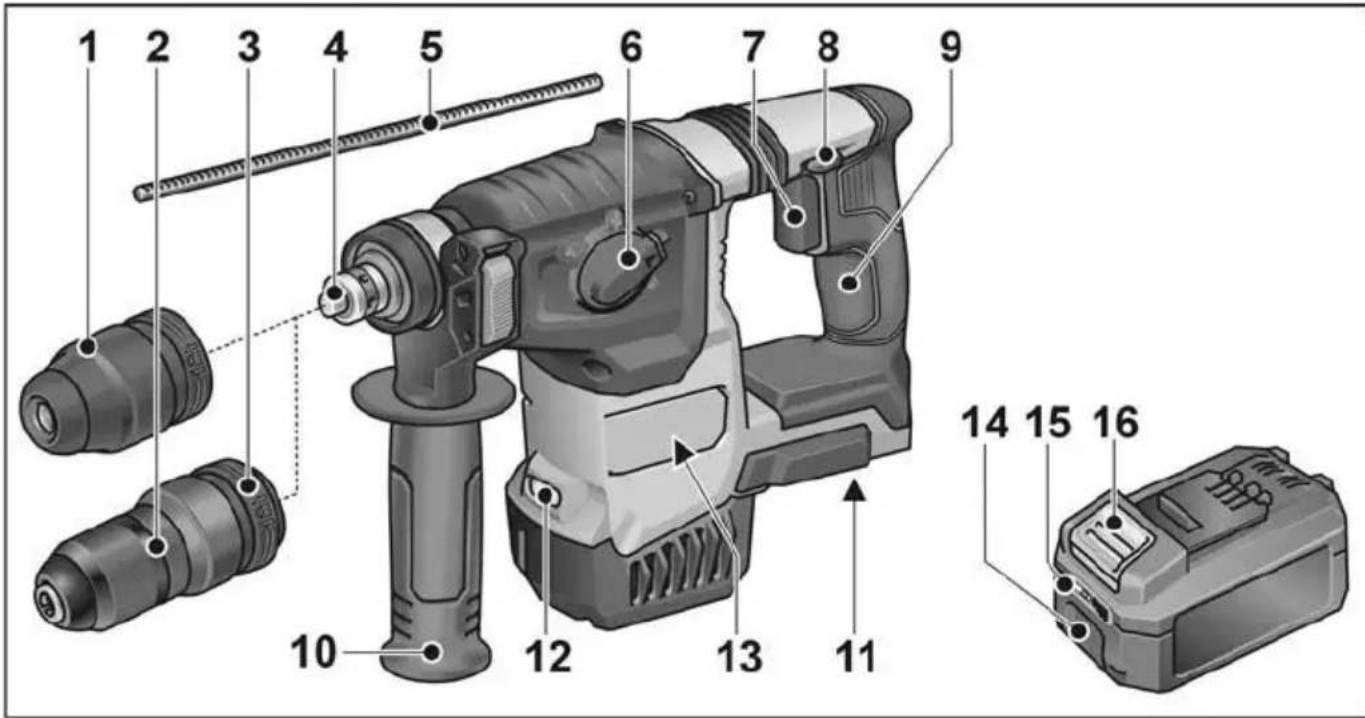

Bendras įrankio vaizdas

1 SDS gražto griebtuvas
2 Greitaveikis gražto griebtuvas
3 Fiksavimo įvorė
4 Velenas
5 Gylio ribotuvas
6 Rankenėlė darbo režimui nustatyti
7 Jungiklis
Skirtas jungti ir išjungti įrankį bei pasiekti didžiausią sūkių / smūgių skaičių.

8 Sukimosi krypties parinkties jungiklis

9 R a n k e n a

10 Papildoma rankena
11 Akumuliatoriaus jstatymo skyrius
12 Šviesos diodu apšvietimas Naudojamas darbo sričiai apšviesti.
13 Specifikaciju lentelė *
14 Ličio jonų akumuliatorius
15 Akumuliatoriaus jkrovimo būklės rodmuo
16 Akumuliatoriaus atfiksavimo mygtukas

* nematoma

Jūsų saugumui

⚠️ / SP É JIMAS!

Perskaitykite visus saugos nurodymus ir instrukcijas. Jei saugos nurodymu ir instrukciju nesilaikoma, gali ištikti elektros šokas, kilti gaisras ir (arba) kyla pavojus sunkiai susižaloti. Visus saugos nurodymus ir instrukcijas saugokite ateičiai.

Prieš naudodami elektrini įrankį, pirmiausia perskaitykite ir tik tada dirbkite. Laikykitės:

• šios instrukcijos,
  – pridedamoje knygelėje pateiktų „Bendrujų saugos taisyklių“, kurios taikomos dirbant su elektriniais įrankiais (spaudinio Nr.: 315.915),
  – naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų. Šis elektrinis įrankis pagamintas pagal naujausią technikos lygį ir pripažintas technikos saugos taisykles. Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali būti sugadintas įrankis ar atsirasti kiti materialiniai nuostoliai. Šis elektrinis įrankis gali būti naudojamas tik

- pagal paskirti, - saugumo technikos požiūriu nepriekaištingos būklės.

Gedimus, turinčius įtakos darbo saugai, nedelsiant pašalinkite.

Naudojimas pagal paskirti

– profesionaliam naudojimui pramonės ir smulkaus verslo įmonėse,
– gręžti su kalimu mūrą ir betoną mūrvinėms ir inkarams tvirtinti ir kiaurąsias skyles,
- nesunkiems griovimo darbams, šalinant tinką ir plyteles,
– naudoti kartu su tam skirtais ir gamintojo šiam prietaisui rekomenduojamais įrankiais.

Saugos nurodymai darbui su perforatoriumi

■ Naudokite klausos apsaugą. Dėl triukšmo poveikio galite prarasti klausą.
■ Naudokite kartu su prietaisu tiekiamas papildomas rankenas. Jei nesuvaldysite jrankio, galite susižeisti.
- Prietaisą laikykite tik uż izoliuotų rankenu, kai atliekate darbus, kurių metu darbinis įrankis gali kliudyti paslėptus laidus ar savajį tinklo kabelį. Sąlytis su laidais, kuriais teka elektros srovė, gali sukelti įtampą metalinėse prietaiso dalyse ir sukelti elektros smūgį.
■ Akumuliatoriaus negalima atidaryti. Gali jvykti trumpasis jungimas.
■ Saugokite akumuliatorių nuo karščio, pvz., ilgai nelaikykite saulės spinduliuose, saugokite nuo ugnies, vandens ir drėgmės. Gali sprogti.
■ Pažeidus akumuliatorių ir jį naudojant netinkamai gali pasklisti garų. ģleiskite šviežio oro ir, jei sunegaluotumėte, kreipkitės į gydytoją. Garai gali diriginti kvėpavimo takus.

Saugos nurodymai gręžimo staklėms Saugos nurodymai visiems darbams

■ Naudojant smūginius gręžtuvus reikia užsidėti ausų apsaugą. Dėl triukšmo poveikio galite prarasti klausą.
■ Naudokite papildomą rankeną. Jei nesuvaldysite įrankio, galite susižeisti.
■ Elektrinį įrankį prieš naudojimą atremkite. Šis elektrinis įrankis veikia dideliu sukimo momentu. Jeigu elektrinis įrankis eksploatavimo metu atremiamas nesaugiai, gali tapti nevaldomas ir sužaloti.
- Prietaisą laikykite tik uż izoliuotų rankenu, kai atliekate darbus, kurių metu darbinis įrankis gali kliudyti paslėptus laidus ar savajį tinklo kabelį. Sąlytis su laidais, kuriais teka elektros srovė, gali sukelti įtampą metalinėse prietaiso dalyse ir sukelti elektros smūgį.

Saugos nurodymai, kai naudojami ilgi gražtai

■ Jokiu būdu dirbdami neviršykite gręžtuvui nustatyto didžiausio leistino sūkių skaičiaus. Gręžtuvui sukantis greičiau, jis gali šiek tiek išsilenkti ir, jeigu jis laisvai sukasi nesiliesdamas su ruošiniu, gali sužaloti.
■ Pradėkite gręžti visada nuo mažesnio sūkių skaičiaus, taip pat ir gręžtuvui liečiant ruošinį. Gręžtuvui sukantis greičiau, jis gali šiek tiek išsilenkti ir, jeigu jis laisvai sukasi nesiliesdamas su ruošiniu, gali sužaloti.
■ Nespauskite per stipriai, spauskite tik išilgine kryptimi gręžtuvo atžvilgiu. Gręžtuvai gali išsilenkti ir dėl to lūžti arba tapti nevaldomi ir sužaloti.

Kiti saugos nurodymai

■ Paslėptoms maitinimo linijoms aptikti naudokite tinkamus ieškiklius arba kreipkitės į vietinę elektros energijos tiekimo įmonę. Sąlytis su elektros laidais gali sukelti gaisrą ir elektros smūgį. Pažeidus dujotiekio liniją gali įvykti sprogimas. Patekus į vandentiekio liniją gali būti sugadinamas turtas arba galima gauti elektros smūgį.
Dirbdami elektrinį įrankį laikykite tvirtai abejomis rankomis ir stenkitės stovėti saugiai. Elektrinis įrankis abejomis rankomis valdomas tvirčiau.
■ ľtvirtinkite gamini. Spaustuvuose ľtvirtintas gaminys yra laikomas tvirčiau nei ranka.
■ Naudokite tik įrankius su „SDS-plus“ priedo jungtimi. Truktelėdami įrankį patikrinkite, ar jis tinkamai užsifiksavo.
■ Tuojau pat paveskite pakeisti apgadintą apsauginį gaubtą nuo dulkių. Apsauginis gaubtas nuo dulkių saugo, kad į priedo jungti nepatektų dulkių.
Iš medžiagų, pvz., švino turinčių dažų, kai kurių medienos rūšių, mineralų ir metalo, išsiskyrusios dulkės gali kelti grėsmę dirbančiajam arba netoli jo esantiems asmenims. Šių dulkių įkvėpimas arba salytis su jomis gali sukelti kvėpavimo takų susirgimus ir (arba) alergines reakcijas.

– Pasirūpinkite geru darbo vietos vėdinimu!
- Jei galima, naudokite išorini dulkių nusiurbimo įrenginį.

– Rekomenduojama naudoti dujokaukę su P2 klasės filtru.

■ Neapdorokite medžiagų, kurios gali skleisti kenksmingas sveikatai medžiagas (pvz., asbesto).
■ Naudokite tik originalius akumuliatorius, kurių elektros įtampa atitinka Jūsų elektrinio įrankio specifikacijų lentelėje nurodytą elektros įtampą. Naudojant kitokius akumuliatorius, pvz., panašaus modelio, perdirbtus ar kitų gamintojų, sprogęs akumuliatorius gali sužaloti ir padaryti materialinės žalos.
■ Akumuliatorių kraukite tik gamintojo rekomenduojamais akumuliatoriais. Jei krovimo prietaise galima naudoti tik tam tikrus akumuliatorius, naudojant kitokius akumuliatorius gali kilti gaisras.
■ Akumuliatorių gali pažeisti aštrūs daiktai, pavyzdžiui, vinys ar atsuktuvai arba išorinis jėgos poveikis. Gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali užsidegti, pradėti rūkti, sprogti ar perkaisti.
■ Prieš pradėdami bet kokius darbus prie elektrinio įrankio, sukimosi krypties parinkties jungiklį nustatykite per vidurį.
■ Sukimosi krypties parinkties jungiklj ir sukimo momento nustatymo ratuką perjunkite tik įrankiui sustojus.
■ Norėdami pažymėti elektrinį įrankį, naudokite tik lipdukus. Neleistina gręžti kiaurymių korpuse.

Triukšmas ir vibracija

Triukšmo ir vibracijos dydžiai išmatuoti pagal EN 60745.

A redukuoto įrankio triukšmo lygio įprasta vertė:

– Triukšmo slėgio lygis: 90 dB(A);

– Triukšmo galios lygis: 101 dB(A);

– Paklaida K: 3 dB.

Suminis vibraciju lygis:

- grężiant su kalimu:
- Emisijos vertė ah: 15,9 m/s	2
- Paklaida K: 1,5 m/s	2

- kalant:
- Emisijos vertè ah: 12,7 m/s	2
- Paklaida K: 1,5 m/s	2

DÉMESIO!

Pateikiami dydžiai galioja naujiems prietaisams. Kasdien naudojant, triukšmo ir vibracijos lygis keičiasi.

NURODYMAS!

Šiuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 standarte patvirtintus matavimo metodus ir gali būti taikomas norint palyginti elektrinius įrankius. Šis lygis taip pat gali būti taikomas apytikslei vibracijos apkrovai įvertinti. Pateiktas vibracijos lygis nurodo pagrindinę elektrinio įrankio taikymo sritį. Tačiau jei elektrinis įrankis bus naudojamas kitoje srityje, su kitais įstatomaisiais įrankiais arba netinkamai atlikus techninės priežiūros darbus, vibracijos lygis gali pakisti. Todėl darbo metu vibracijos apkrova gali labai padidėti.

Norint tiksliai įvertinti vibracijos apkrova, reikėtų atsižvelgti ir į laiką, kada prietaisas yra išjungtas arba veikia, tačiau tuo metu nenaudojamas. Šiuo atveju darbo metu vibracijos apkrova gali labai sumažėti. Kad operatorius būtų apsaugotas nuo vibracijos poveikio, būtina imtis papildomų saugos užtikrinimo priemonių, tokių kaip elektrinių ir įstatomųjų įrankių techninė priežiūra, šiltai laikomos rankos, darbo proceso organizavimas.

ATSARGIAI!

Jei triukšmo slėgis didesnis, negu 85 dB(A), būtina naudotis klausos apsauga.

Nurodymai dirbant

Prieš pirmą naudojima

Išpakuokite elektrinį įrankį ir priedus ir patikrinkite, ar pateiktas komplektas yra pilnas ir ar nepažeistas transportuojant.

NURODYMAS

Pristatytas akumuliatorius néra visiškai jkrautas. Prieš pradėdami naudoti pirmą kartą, visiškai jkraukite akumuliatorių. Apie tai skaitykite krovimo prietaiso naudojimo instrukcijoje.

Akumuliatoriaus įstatymas / keitimas

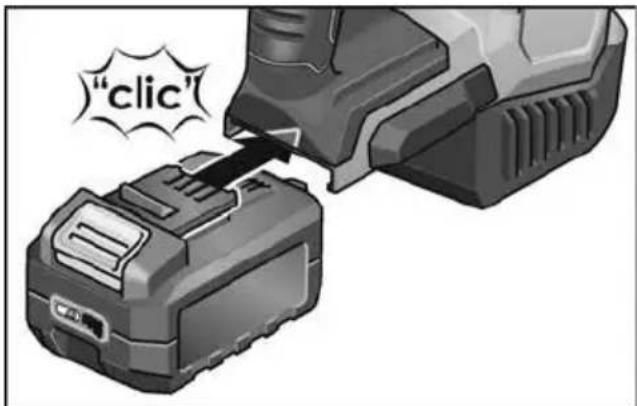

■ ľkrautą akumuliatorių stumkite į elektrinį įrankį, kol akumuliatorius tinkamai užsifiksuos.

"click"

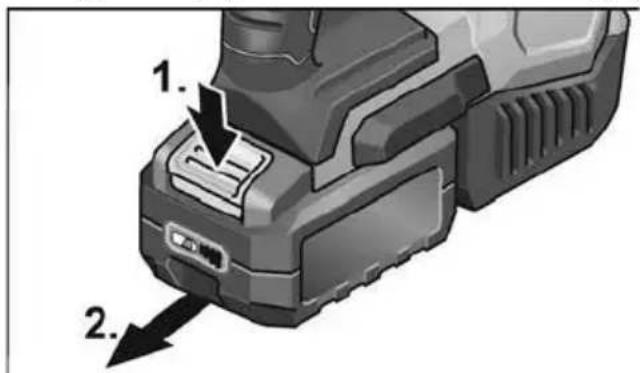

■ Norėdami išimti, paspauskite atfiksavimo mygtukus (1.) ir ištraukite akumuliatorių 2.).

1. 2.

ATSARGIA!!

Kai nenaudojate, apsaugokite akumuliatoriaus kontaktus. Dėl palaidų metalinių dalių kontaktai gali trumpai susijungti, kyla sprogimo ir gaisro pavojus!

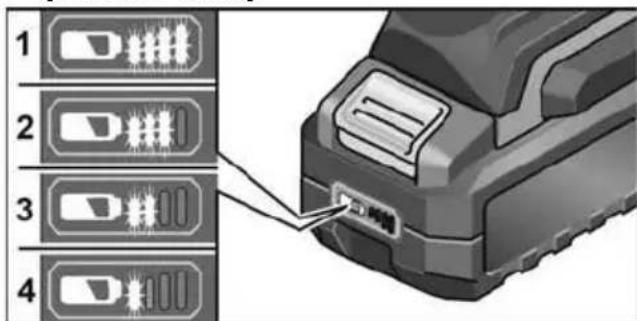

Akumuliatoriaus įkrovimo būklė

■ Paspaudus mygtuką, galima pagal akumuliatoriaus įkrovimo būklės indikatorių šviesos diodus patikrinti įkrovimo būklę.

1 2 3 4

Indikatorius užgęsta po 5 sekundžių. Jei vienas iš šviesos diodų sumirksi, reikia akumuliatorių įkrauti. Jei paspaudus mygtuką nešviečia nė vienas šviesos diodas, vadinasi, akumuliatorius sugedo ir jį reikia pakeisti.

Prieš pradėdami bet kokius darbus su elektriniu įrankiu, išimkite akumuliatorių iš prietaiso.

ATSARGIA!!

Elektrini įrankį naudokite tik su sumontuota papildoma rankena.

Papildomą rankeną galima nustatyti i norimą padėtį, kad būtų užtikrinamas saugus ir nevarginantis darbas.

i NURODYMAS

Jei sumontuotas gylio ribotuvas, papildomos rankenos pasukimo sritis yra ribota.

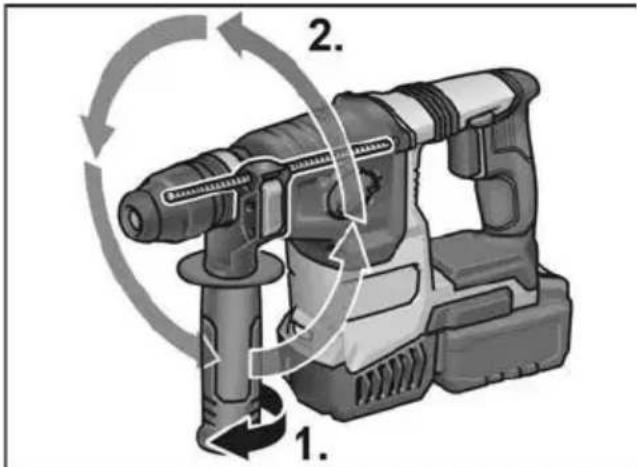

■ [tvirtinimą atlaisvinkite papildomą rankeną sukdami prieš laikrodžio rodyklę (1.).
■ Papildomą rankeną pasukite i pageidaujamą padėtį (2.).

1. 2.

■ Sukdami papildomą rankeną rodyklės kryptimi, užfiksuokite norimoje padėtyje.

Gylio ribotuvo montavimas

! SP É JIMAS!

Prieš pradėdami bet kokius darbus su elektriniu įrankiu, išimkite akumuliatorių iš prietaiso.

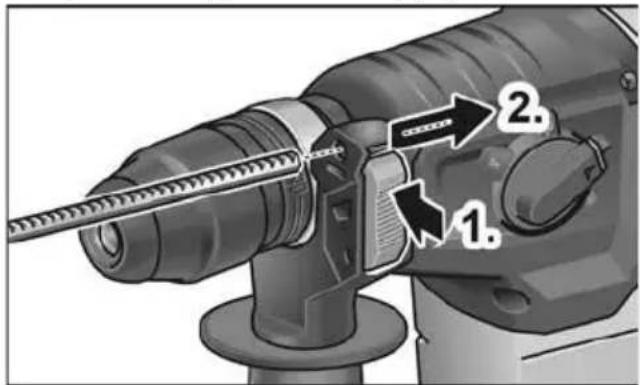

■ Papildomos rankenos fiksavimo svirtj paspauskite i viršų ir laikykite (1.).
■ lstumkite gylio ribotuvą (2.).

■ Gylio ribotuvą nustatykite reikiamam grężimo gyliui.
■ Atleiskite fiksavimo svirtj.

i NURODYMAS!

Iki galo įstumkite įrankius su SDS-plus kotu į SDS-plus įrankių griebtuvą.Priešingu atveju dėl judančio įrankio gali būti neteisingai nustatytas gręžimo gylis.

Irankių su SDS-plus kotu naudojimas

I SP É JIMAS!

Prieš pradėdami bet kokius darbus su elektriniu įrankiu, išimkite akumuliatorių iš prietaiso.

ATSARGIA!!

Naudoti darbiniai įrankiai gali įkaisti. Nešiokite apsaugines pirštines!

i NURODYMAS!

Naudojami įrankiai turi būti su SDS-plus kotu. įrankiams be „SDS-plus“ koto (pavyzdžiui, medžio gręžtuvams) naudojamas greitaveikis gražto griebtuvas.

- Patikrinkite apsauginį gaubtą nuo dulkių. - Išvalykite užterštą gaubtą. - Paveskite pakeisti sugedusį apsauginį gaubtą nuo dulkių.

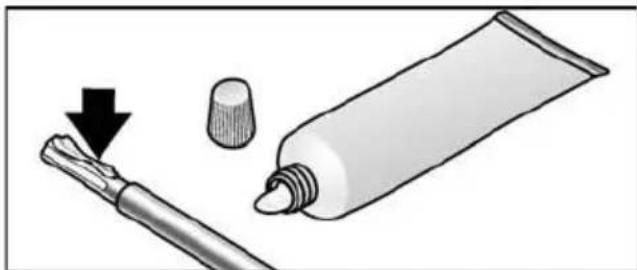

■ Nuvalykite įrankį ir šiek tiek sutepkite kotą.

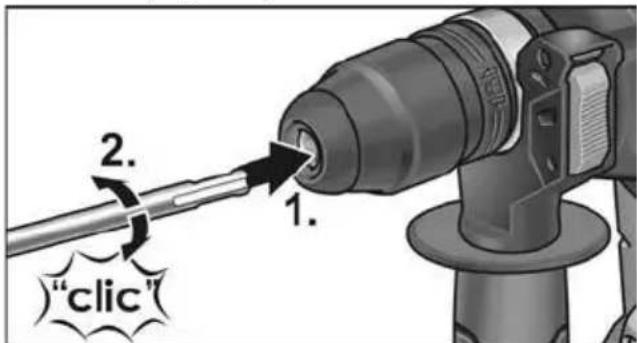

■ lstatykite įstatomaji įrankį (1.) ir sukite (2.), kol jis užsifiksuos.

■ Ar gerai užsifiksavo, patikrinkite traukdami darbini įrankį.

Irankių išėmimas

! SP É JIMAS!

Prieš pradėdami bet kokius darbus su elektriniu įrankiu, išimkite akumuliatorių iš prietaiso.

ATSARGIAI!

Naudoti darbiniai įrankiai gali įkaisti. Nešiokite apsaugines pirštines!

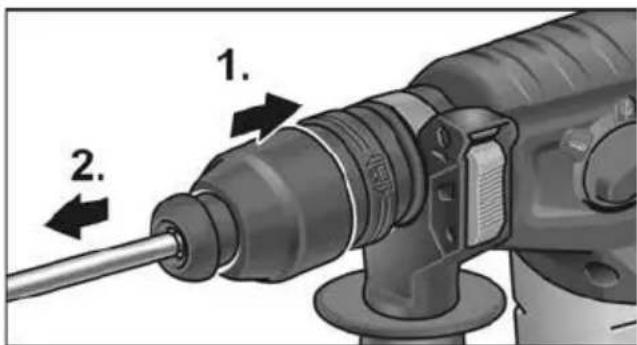

■ Fiksavimo įvorę patraukite atgal (1.).
■ Išimkite įstatomaji įrankį (2.).

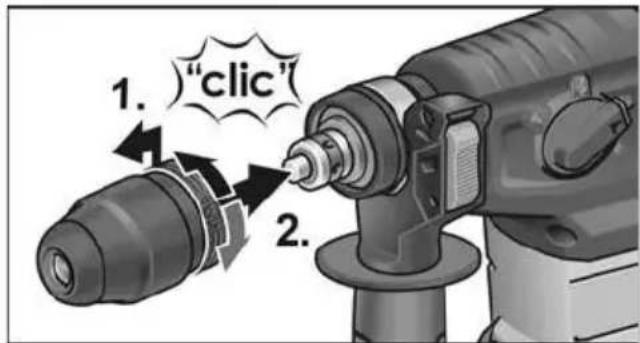

Greitaveikio grąžto griebtuvo montavimas

i NURODYMAS!

Greitaveikiam gražto griebtuvui sumontuoti reikalingas originalus jungiamasis elementas iš „FLEX“ priedų programos.

■ Patraukite atgal blokavimo įvorę prie greitaveikio gražto griebtuvo (1.) ir uždėkite ant suklio taip, kad išgirstumėte, kaip užsifiksuoja (2.).

■ Patraukdami greitaveikį grąžto griebtuva, patikrinkite, ar užsiblokavo.

ATSARGIA!!

Kai greitaveikis gražto griebtuvas sumontuotas, niekada nenaudokite darbo režimu „Kalti kaltu“ Tarba „Smūginis gręžimas“ ⚫! Galima sugadinti įrankį ir greitaveikį gražto griebtuvą

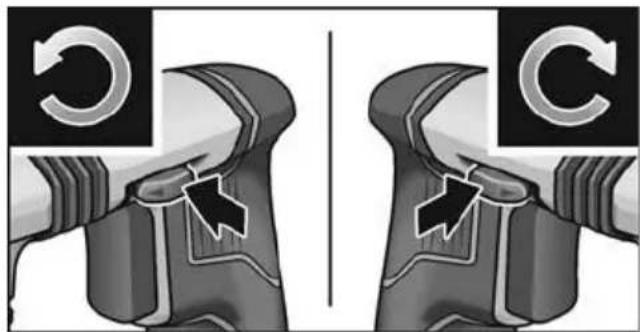

Sukimosi krypties parinktis

ATSARGIA!!

Sukimosi kryptj keiskite tik elektriniam jrankiui sustojus.

■ Sukimosi krypties parinkties jungiklj nustatykite i reikiamą padėtį.

– Kairėn: prieš laikrodžio rodyklę (varžtams išsukti, varžtams atlaisvinti)
– Dešinėn: pagal laikrodžio rodyklę (norint gręžti, jsukti varžtus, priveržti varžtus)
– Viduryje: jungimo blokuotė (keičiant įrankius, atliekant bet kokius darbus prie elektrinio įrankio)

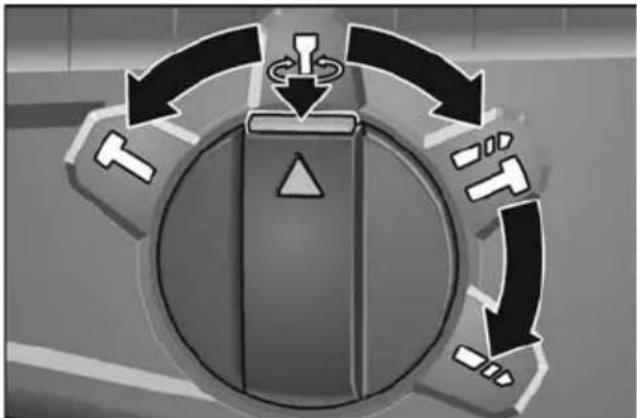

Darbo režimo nustatymas

ATSARGIA!!

Elektrinio jrankio darbo režimą keiskite tik tada, kai jis neveikia.

■ Rankenėlę nustatykite ties norimu darbo režimu:

Gręžimas

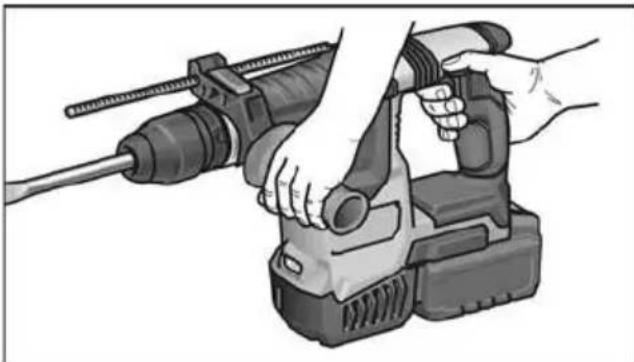

Gręžimas su kalimu

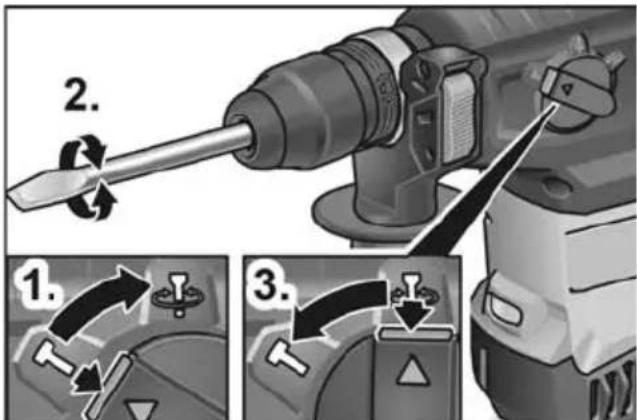

Kalto padėties nustatymas (žr. ten)

Kalimas

NURODYMAS!

• Visose padétyse sukamoji galvuté turi girdimai užsifiksuoti.
• Padėtyje (kalto padėties nustatymas) nejunkite elektrinio įrankio.

Kalto padėties nustatymas

Kaltą galima pasukti i labiausiai atliekamam darbui tinkančią padėtį.

Darbo režimo rankenėlę nustatykite ties simboliu 📄1.).
■ Kaltą sukite tol, kol jis bus nustatytas norimu kampu (2.).

2. 1. 3.

Darbo režimo rankenėlę nustatykite ties simboliu (3.). Atkreipkite dėmesį, kad girdimai užsifiksuotų!

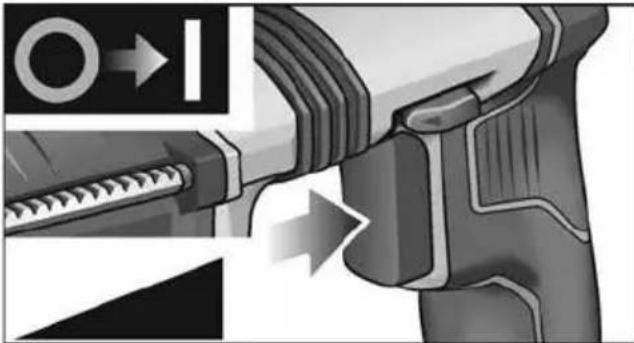

lrankio jungimas

Jungiklj paspauskite ir laikykite paspaustą. Elektrinio įrankio jungikliu galima pamažu didinti sūkių arba smūgių skaičių iki maksimalios vertės.

Kai elektrinis įrankis įjungtas, šviečia darbo srities šviesos diodas.

Išjunkite prietaisą:

■ Jungiklj atleiskite.

Patarimai dirbant

Gręžimas / gręžimas su kalimu

1. Darbo režimo rankenėlę nustatykite ties simboliu (grežimas) arba (grežimas su kalimu). Atkreipkite dėmesį, kad girdimai užsifiksuotų!

2. |statykite gražta.

3. Papildomą rankeną nustatykite i norimą padėti.
4. |statykite akumuliatorių.
5. Elektrini įrankį suimkite abejomis rankomis ir atsistokite į darbinę padėtį.

1. Pridėkite gražtą ir jjunkite elektrinį įrankį.
2. Elektrini įrankį atsargiai spauskite pirmyn.
3. Baigę gręžti, įrankį išjunkite.

Kalimas

1. [statykite kaltą.
2. Darbo režimo rankenėlę nustatykite ties simboliu 📄
3. Kaltą pasukite i norimą padėtį.
4. Darbo režimo rankenėlę nustatykite ties simboliu . Atkreipkite dėmesį, kad girdimai uzsifiksuotų!
5. Papildomą rankeną nustatykite i norimą padėti.
6. [statykite akumuliatorių.
7. Elektrini įrankį suimkite abejomis rankomis ir atsistokite į darbinę padėtį.
8. |rankio jjungimas.
9. Kaldami elektrinį įrankį atsargiai spauskite pirmyn, kad jis neiššoktu.
10. Baigę darba, įrankį išjunkite.

Kiti nurodymai

– Naudojant „aštrius“ įstatomuosius įrankius didėja elektrinio įrankio darbo našumas ir ilgėja eksploatavimo trukmė.
– Po darbo elektrinį įrankį išvalykite ir laikykite transportavimo lagaminėlyje sausoje vietoje.

Techninis aptarnavimas ir priežiūra

ISPÉJIMAS!

Prieš pradėdami bet kokius darbus su elektriniu įrankiu, išimkite akumuliatorių iš prietaiso.

Valymas

ATSARGIA!!

Valydami suslėgtuoju oru būtinai dévėkite apsauginius akinius.

■ Reguliariai valykite įrankį ir ventiliacinius plyšius. Kaip dažnai tai reikia daryti, priklauso nuo apdirbamos medžiagos ir naudojimo trukmės.
■ Vidinę korpuso ertmę reguliariai prapūskite sausu suslėgtu oru.

Remontas

Remontuoti atiduokite tik i gamintojo igaliotąsias dirbtuves.

Atsarginės dalys, priedai ir reikmenys

Informaciją apie kitus priedus, ypač įdedamuosius darbo įrankius (antgalius), rasite gamintojo kataloguose.

Surinkimo brėžinius ir atsarginių dalių sąrašus rasite mūsų pagrindiniame puslapyje:

www.flex-tools.com

Nurodymai utilizuoti

ISPÉJIMAS!

Prieš utilizuodami netinkamus naudoti elektrinius įrankius, juos sugadinkite:

– nupjaukite prie el. tinklo jungiamų elektrinių įrankių kabelį,
– iš elektrinių įrankių su akumuliatoriumi išimkite akumuliatorių.

Tik ES šalyse.

Neišmeskite elektrinių įrankių į buitinių atlieku konteinerius!

Pagal Europos Sajungos direktyvą Nr. 2012/19/ES dėl elektros ir elektroninės įrangos atlieku ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai.

Antrinis žaliavų naudojimas vietoje atliekų tvarkymo.

Prietaisą, priedus ir pakuotę reikėtų atiduoti aplinką tausojančiam antriniam panaudojimui. Kad būtų galima tinkamai išrūšiuoti perdirbimui, plastikinės dalys yra paženklintos.

ISPÉJIMAS!

Nemeskite akumuliatorių i buitines atliekas, ugni arba vandenį. Atitarnavusių akumuliatorių neatidarykite.

Tik ES šalyse:

Pagal 2006/66/EB direktyvą sugadintus arba sunaudotus akumuliatorius reikia pakartotinai panaudoti.

NURODYMAS!

Informaciją apie utilizavimo galimybes gausite iš pardavėjo!

CE-Atitikties deklaracija

Atsakingai pareiškiame, kad skirsnyje

„Techniniai duomenys“ aprašytas gaminys atitinka toliau nurodytus standartus arba normatyvinius dokumentus:

EN 60745 pagal direktyvų 2014/30/ES,

2006/42/EB, 2011/65/ES apibréžtis.

Už techninę dokumentaciją atsakingas:

Atsakomybės pašalinimas

Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė įrankis arba netinkamas įrankio naudojimas. Gamintojas ir jo atstovai neatsako už nuostolius, jeigu buvo naudojamasi ne pagal paskirtį arba kartu su kitų gamintojų produktais.

Saturs

Izmantotie simboli 245

Simboli uz instrumenta. 245
