BRUKSANVISNING CHE 2-26 18.0-EC Flex
Dreieretningen må kun endres när elektroverktøyet står stille.
Arbeidsmodus må kun endres när elektroverktøyet står stille.
Buller och vibration 98
Bruksanvisning 99
Underhåll och skötsel 102
Anvisningar om avfallshantering ..... 103
C€-märkning 103
Ansvarsfriskrivning. 103
Använda symboler
WARNING!
Varnar för en omedelbart hotande fara. Risk för liv och lem eller svåra personskador om varningen ej beaktas.
VAR FÖRSIKTIG!
Varnar för en möjlig farlig situation.
Om varningen ej beaktas kan person- eller sakskador uppstå.
OBS!
Hänvisar till användningstips och viktig information.
Symboler på maskinen
Läs bruksanvisningen före idrifttagning!
Använd ögonskydd!
Använd hörselskydd!
Använd lätt andningsskydd!
Anvisningar om avfallshantering för den gamla maskinen (se sidan 103)!
Tekniska data
| Batteridrivenborrhammare | CHE 2-2618.0-EC | |
| Märkspänning V 18 | ||
| Batteri AP 18.0 (5,0 Ah) | ||
| Tomgångsvarvtal | min^-1 | 980 |
| Tomgångsslagtal min | -1 | 4.350 |
| Max. enkelslagenergi(enligt "EPTA-procedure05/2009") | J | 2,6 |
| Smörjning Fett | ||
| Verktygshållare SDS-plus | ||
| Max. borrdiameter– Betong– Trä– Metall | mm mm mm | 263013 |
| Vikt motsvarande"EPTA-procedur01/2003" (utan batteri) | kg 3,18 | |
| Vikt batteri 5,0 Ah kg 0,72 | ||
Översikt


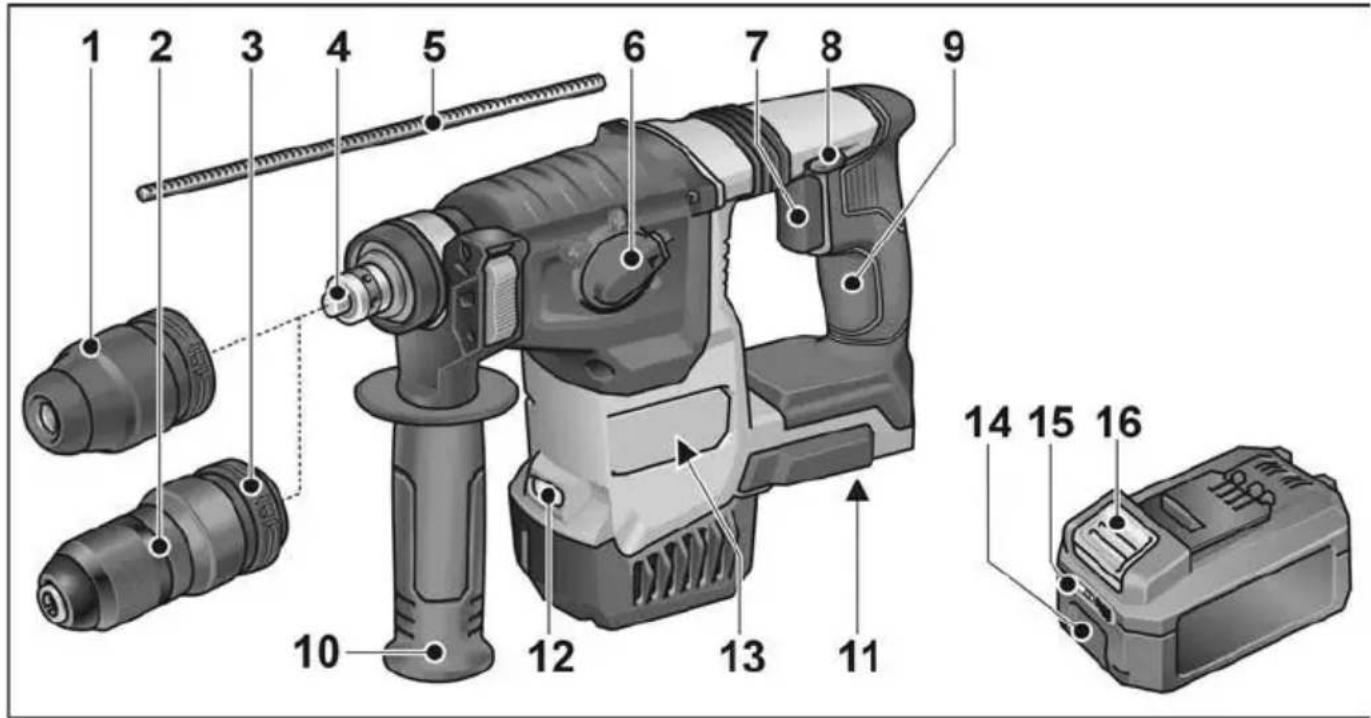

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 161 S D S - c h u c
2 Snabbspännchuck
3 L å s h y l s a
4 Spindel
5 Djupanslag
6 Vridknopp för arbetsläge
7 Strömställare
För till- och frånslagning liksom start upp till max. varvtal och slagfrekvens.
8 Omkopplare för rotationsriktning
9 Handtag
10kExtrahandtag
11 Batterifack
12 LED-belysning
För att lysa upp arbetsytan.
13 Typskylt *
14 Litiumjonbatteri
15 Batteriets laddningsindikering
16 Frigöringsknapp för batteri
* ej synlig
För din säkerhet
WARNING!
Läs alla säkerhetsanvisningar och övriga anvisningar. Underlåtenhet att följa säkerhetsanvisningarna och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och övriga anvisningar för framtida bruk.
Innan elverktyget tas i bruk ska följande dokument läsas igenom noggrant och följas:
– den föreliggande bruksanvisningen
- "Allmänna säkerhetsanvisningar" för hantering av elverktyg i det bifogade häftet (skriftnr: 315.915),
- regler och föreskrifter för olycksförebyggande som gäller på platsen där maskinen används.
Detta elverktyg är konstruerat enligt den senaste tekniken och vedertagna säkerhetstekniska regler. Trots det kan fara för liv och lem uppstå under användning – både för användaren och andra. Det finns även risk för skador på maskinen eller andra föremål. Elverktyget får endast användas
- för avsett ändamål
- i säkerhetstekniskt felfritt tillständ. Störningar som kan påverka säkerheten måste omgående åtgärdas.
Avsedd användning
Den batteridrivna borrhammaren CHE 2-26 18.0-EC är avsedd för
– yrkesmässig användning inom industri och hantverk
– hammarborrning i tegel och betong för dybel- och ankarinfästning och genomgångsborrning
– lätta mejselarbeten för att avlägsna puts och kakelplattor
– användning med lämpliga och av tillverkaren för denna maskin rekommenderade verktyg.
Säkerhetsanvisningar för hammare
■ Använd hörselskydd. Buller kan leda till hörselskador.
■ Använd de medlevererade extrahandtagen. Kontrollförlust kan leda till skador.
Håll maskinen i de isolerade handtagen när du utför arbeten som innebär att insatsverktyget kan träffa dolda elledningar eller den egna nätsladden. Kontakt med en strömförande ledning kan även sätta metallmaskindelar under spänning och leda till elektriska stötar.
- Öppna inte batteriet. Det finns risk för kortslutning.
■ Skydda batteriet mot värme, även mot långvarig solstrålning, samt eld, vatten och fukt. Det finns risk för explosion.
■ Om batteriet skadas eller används på fel sätt kan ångor tränga ut. Tillför friskluft och uppsök läkare vid besvär. Ångorna kan irritera andningsvägarna.
Säkerhetsanvisningar för borrmaskiner
Säkerhetsanvisningar för alla typer av arbeten
■ Använd hörselskydd vid slagborrning. Buller kan leda till hörselskador.
■ Använd extragreppet. Kontrollförlust kan leda till skador.
■ Stötta upp elverktyget innan du använder det. Detta elverktyg ger ett högt vridmoment. Om elverktyget inte är ordentligt uppstöttat under drift kan det göra att man tappar kontrollen och riskerar att skada sig.
Håll maskinen i de isolerade handtagen när du utför arbeten som innebär att insatsverktyget kan träffa dolda elledningar eller den egna nätsladden. Kontakt med en strömförande ledning kan även sätta metallmaskindelar under spänning och leda till elektriska stötar.
Säkerhetsanvisningar för användning med långa borr
Arbeta under inga omständigheter med ett högre varvtal än borrets max. tillåtna varvtal. Vid högre varvtal kan borret lätt böjas om det kan rotera fritt utan kontakt med arbetsstycket, vilket kan orsaka skador.
Använd alltid ett lågt varvtal när du påbörjar borrningen och när borret är i kontakt med arbetsstycket. Vid högre varvtal kan borret lätt böjas om det kan rotera fritt utan kontakt med arbetsstycket, vilket kan orsaka skador.
■ Applicera inte alltför högt tryck, och endast i borrets längdriktning. Borr kan böjas och därmed gå av eller göra att du tappar kontrollen och riskerar att skada dig.
Ytterligare säkerhetsanvisningar
Använd lämpliga sökverktyg för att hitta dolda elledningar, eller anlita en lokal vatten- och energileverantör. Kontakt med elledningar kan leda till brand och elektriska stötar. Skada på en gasledning kan leda till explosion. Intrång i en vattenledning förorsakar skada och utlösa en elektrisk stöt.
Håll alltid maskinen med båda händerna under arbetet och se till att du står stadigt. Maskinen förs säkrare med två händer.
Säkra arbetsstycket. Ett fastspänt arbetsstycke hålls säkrare på plats än med handen.
■ Använd endast insatsverktyg med SDS-plus fäste. Kontrollera att insatsverktyget sitter riktigt fast genom att dra i det.
■ Byt genast ut skadat dammskydd. Dammskyddet förhindrar att damm tränger in i chucken.
■ Damm från material som blyhaltiga färger, vissa träsorter, mineraler och metaller kan vara farliga för användaren och andra personer i närheten.
Inandning eller beröring av sådant damm kan leda till sjukdomar i andningsvägarna och/eller allergiska reaktioner.
– Se till att arbetsplatsen är välventilerad!
- Använd om möjligt extern dammutsugning.
- Användning av en andningsskyddsmask med filterklass P2 rekommenderas.
■ Bearbeta ej material som frisläpper hälsovådliga ämnen (t.ex. asbest).
Använd endast originalbatterier med den spänning som anges på ditt elverktygs typskylt. Om andra batterier används, t.ex. kopior, rekonditionerade batterier eller främmande fabrikat, finns det risk för person- och sakskador till följd av exploderande batterier.
Ladda endast batterierna med laddare som rekommenderas av tillverkaren. Om en laddare som är avsedd för en viss typ av batterier används för andra batterier finns det risk för brand.
■ Batteriet kan skadas av spetsiga föremål, t.ex. spik eller skruvmejslar, eller till följd av kraftig yttre påverkan. Det kan leda till en inre kortslutning och göra att batteriet bränns, ryker, exploderar eller överhettas.
Innan arbeten på elverktyget påbörjas ska omkopplaren för rotationsriktning ställas i mittläget.
■ Omkopplaren för rotationsriktning resp. vridmomentsinställningen ska endast användas när verktyget står stilla.
■ Använd endast självhäftande dekaler för att märka elverktyget.
Borra ej hål i huset.
Buller och vibration
Buller- och vibrationsvärdena har uppmätts enligt EN 60745.
Maskinens A-uppmätta bullernivå under typiska förhållanden ger följande värden:
– Ljudtrycksnivå: 90 dB(A);
– Ljudeffektsnivå: 101 dB(A);
– Osäkerhet K: 3 dB.
Sammanlagt vibrationsvärde:
– vid hammarborrning:
– Emissionsvärde a_h : 15,9 m/s 2
– Osäkerhet K: 1,5 m/s ^2
- vid mejsling:
– Emissionsvärde a_h : 12,7 m/s 2
– Osäkerhet K: 1,5 m/s ^2
OBS!
De angivna mätvärdena gäller för nya maskiner. Vid dagligt bruk ändras buller- och vibrationsvärdena.
OBS!
Vibrationsnivån som anges i denna bruksanvisning är uppmätt enligt en EN 60745-standardiserad mätmetod som kan användas för att jämföra elverktyg med varandra. Den lämpar sig också för en preliminär uppskattning av vibrationsbelastningen. Den angivna vibrationsnivån gäller för elverktygets huvudsakliga användningar. Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande underhåll, kan vibrationsnivån avvika. Detta kan tydligt höja vibrationsbelastningen över hela livslängden.
För en exakt bedömning av vibrationsbelastningen bör även den tid som maskinen är frånslagen, eller visserligen är igång men inte används, tas med i beräkningen. Detta kan tydligt minska vibrationsbelastningen över hela livslängden. Bestäm extra säkerhetsåtgärder för användarens skydd mot vibrationer som till exempel: skötseln av elverktyg, att händerna hålls varma och organisering av arbetsförloppen.
VAR FÖRSIKTIG!
Använd hörselskydd när ljudtrycket överskrider 85 dB(A).
Bruksanvisning
Före idrifttagning
Packa upp elverktyget och motsvarande tillbehör och kontrollera att leveransen är fullständig och om transportskador uppstätt.
OBS
Vid leveransen är batterierna inte helt laddade. Ladda batterierna helt innan maskinen används första gången. Se bruksanvisningen till laddaren.
Sätta i/byta batteri

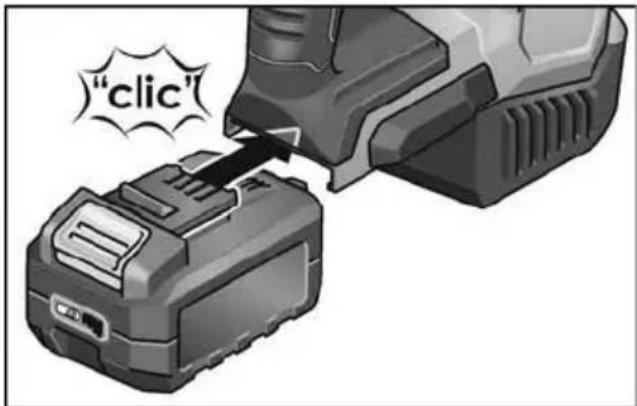

■ Tryck in det laddade batteriet i elverktyget tills batteriet snäpper fast helt.


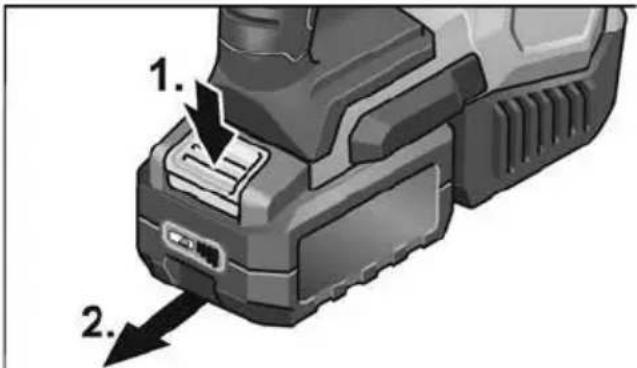

"click"■ För att ta ur batteriet, tryck på frigöringsknapparna (1.) och dra ur batteriet (2.).
VAR FÖRSIKTIG!
Skydda batterikontakterna när elverktyget inte används. Lösa metalldelar kan kortsluta kontakten, vilket innebär explosions- och brandfara!
Batteriets laddningsnivå

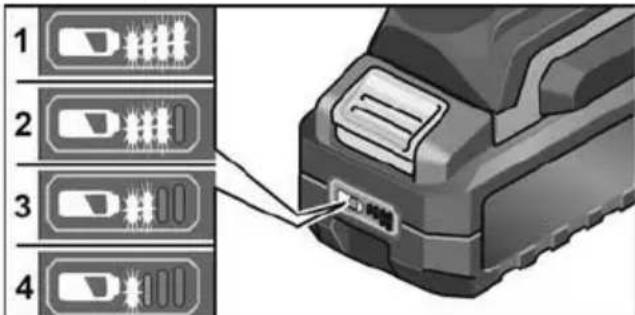

Genom att trycka på knappen kan man med hjälp av lysdioderna för batteriets laddningsindikering kontrollera laddningsnivån.
Inställning av extrahandtag
WARNING!
Ta ur batteriet ur maskinen innan du utför arbeten på elverktyget.
VAR FÖRSIKTIG!
Använd inte elverktyget utan extrahandtag. Extrahandtaget kan svängas till valfritt läge för att säkerställa säkert och icke tröttande arbete.
OBS
När djupanslaget är monterat begränsas extrahandtagets rörelseområde.

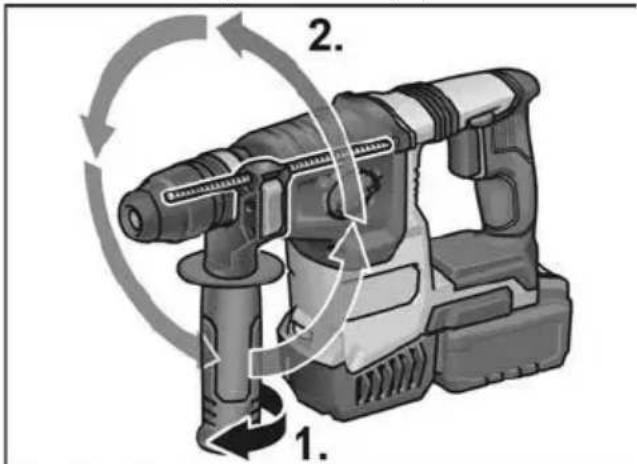

■ Lossa klämlåsningen genom att vrida extrahandtaget moturs (1.).
- Fixera inställningen genom att vrida extrahandtaget medurs.
Montering av djupanslag
WARNING!
Ta ur batteriet ur maskinen innan du utför arbeten på elverktyget.

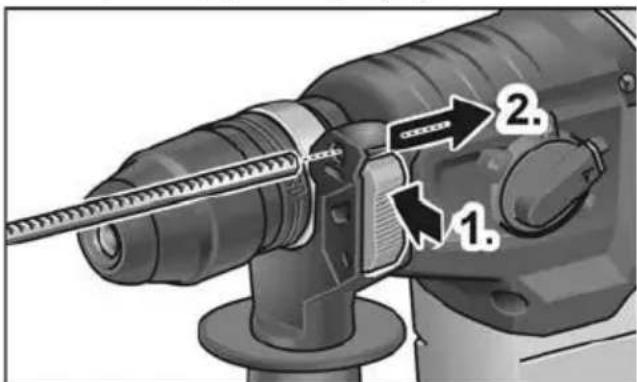

■ Tryck på knappen upptill på extrahandtaget och håll kvar den (1.).
■ Skjut in djupanslaget (2.).
■ Ställ in djupanslaget på önskat borrdjup.
■ Släpp knappen.
OBS!
Skjut in insatsverktyget med SDS-plus-skaft ända till det bakre anslaget i SDS-plus-chucken. Annars kan verktygets rörlighet medföra att borrdjupet får en felaktig inställning.
Isättning av verktyg med SDS-plus-skaft
WARNING!
Ta ur batteriet ur maskinen innan du utför arbeten på elverktyget.
VAR FÖRSIKTIG!
Insatsverktyg kan bli heta. Använd skyddshandskar!
OBS!
Insatsverktyg som används måste ha SDS-plus-skaft. För verktyg utan SDS-plus-skaft (t.ex. träborrar) måste en snabbspänn-chuck användas.
■ Kontroll av dammskyddet.
– Rengör smutsigt skydd.
- Byt ut defekt dammskydd.

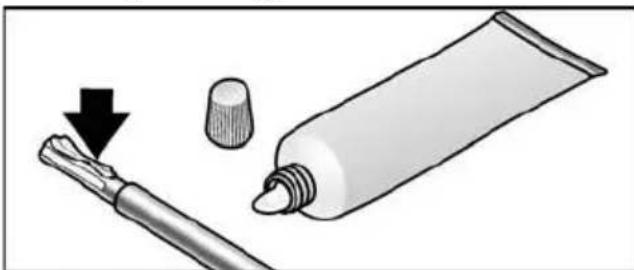

■ Rengör verktygen och fetta in skaftet lätt.

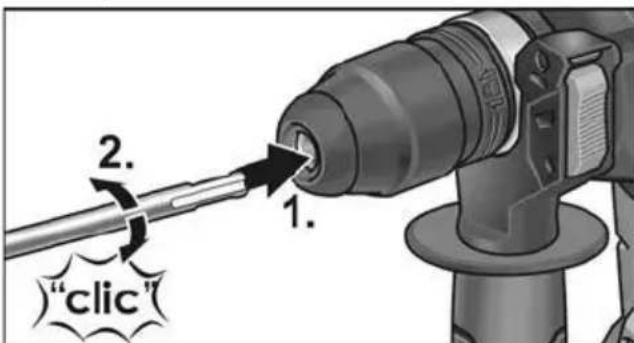

■ Sätt i insatsverktyget (1.) och vrid (2.) tills det går i lås.
■ Kontrollera låsningen genom att dra i insatsverktyget.
Verktygsdemontering
WARNING!
Ta ur batteriet ur maskinen innan du utför arbeten på elverktyget.
VAR FÖRSIKTIG!
Insatsverktyg kan bli heta. Använd skyddshandskar!
■ Dra läshylsan bakåt (1.).
■ Ta ut insatsverktyget (2.).
Montera snabbspännchuck
OBS!
För montering av en snabbspännchuck behövs originaladaptern ur FLEX-tillbehörsprogrammet.
Dra läshylsan på snabbspännchucken bakåt (1.) och haka fast den på spindeln med en ljudligt klick (2.).
■ Kontrollera låsningen genom att dra i snabbspännchucken.
VAR FÖRSIKTIG!
Om en snabbspännchuck finns monterad får aldrig arbetslägena mejsling eller hammarborning användas!
Insatsverktyget eller snabbspännchucken kan skadas.

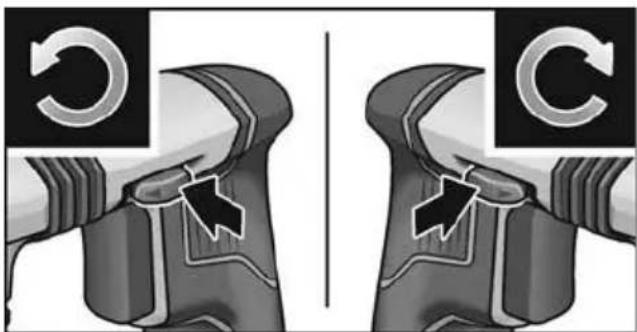

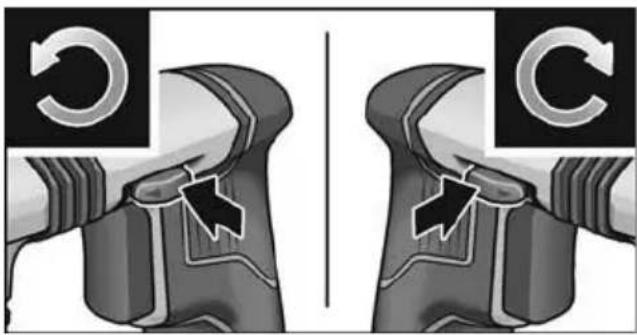

Inställning av rotationsriktning
VAR FÖRSIKTIG!
Ändra bara rotationsriktning när elverktyget står stilla.
■ Ställ omkopplaren för rotationsriktning i önskat läge:
– Vänster: moturs (skruva ur skruvar, lossa skruvar)
– Höger: medurs
(borra, skruva i skruvar, dra fast skruvar)
– Mitten: Tillkopplingsspärr (verktygsbyte, vid alla arbeten på elverktyget)

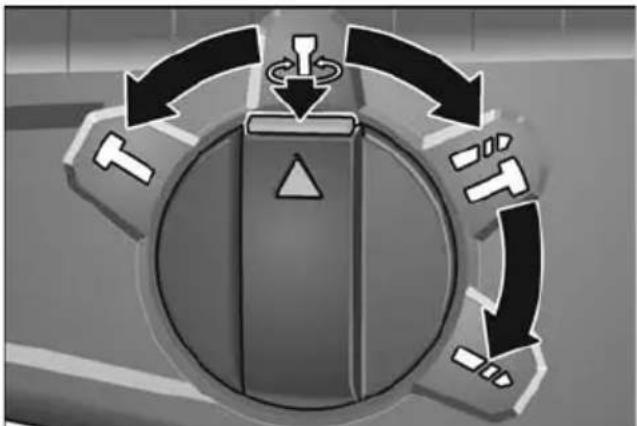

Ställa in arbetsläge
VAR FÖRSIKTIG!
Arbetsläget får endast ändras när maskinen står stilla.
■ Ställ vridknoppen i önskat arbetsläge:
Borning
Hammarborrning
Inställning av mejselläget (se där)
Mejsling
OBS!
- I alla lägen måste det höras att vridknoppen går i lås.
- Koppla inte till elverktyget i läget (inställning av mejselläget).

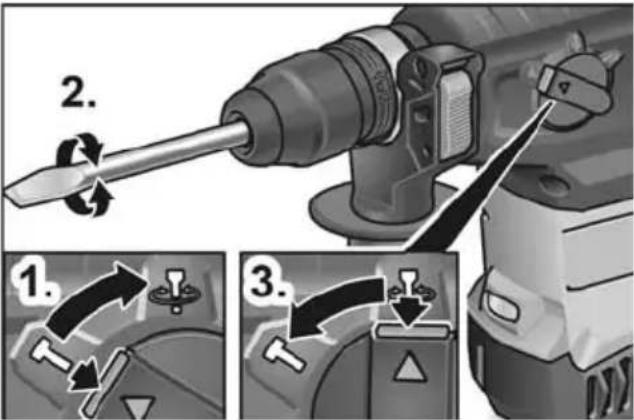

Inställning av mejselläget
Mejseln kan vridas till ett läge som är optimalt för arbetena som ska utföras.
■ Ställ vridknoppen för arbetsläge på symbolen (1.).
■ Vrid mejseln tills den står i önskad vinkel (2.).
Koppla till maskinen

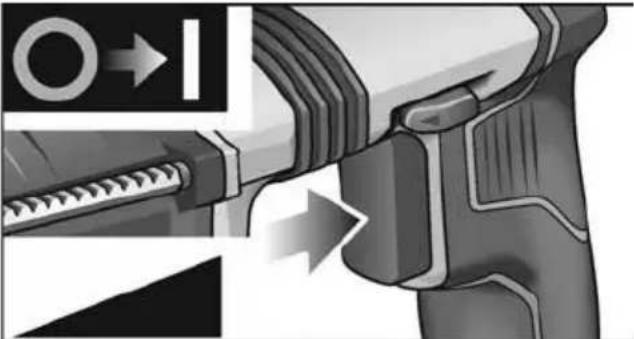

■ Tryck strömställaren och håll den intryckt. Maskinens strömställare medger en stegvis höjning av varvtalet resp. slagfrekvensen upp till maxvärdet.
När elverktyget är tillkopplat lyser LED-belysningen upp arbetsytan.
Maskinens frånkoppling:
■ Släpp strömställaren.
Arbetsanvisningar Borrning/hammarborrning
- Ställ vridknoppen för arbetsläge på symbolen (borrning) resp. (hammarborrning). Det ska höras att den går i lås!
- Sätt in borret.
-
Ställ extrahandtaget i önskat läge.
-
Sätt i batteriet.

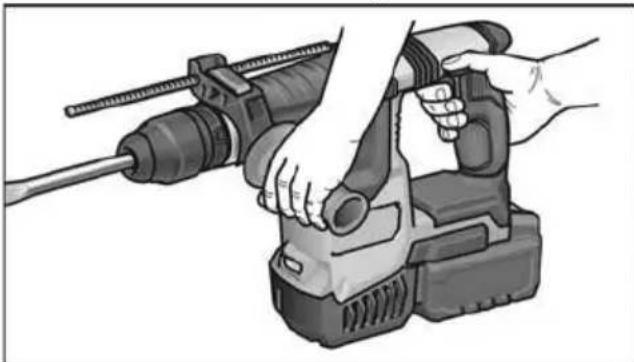

- Grip elverktyget med båda händerna och inta arbetsställning.
- Sätt an borret och starta maskinen.
- Tryck maskinen försiktigt framåt.
- Stäng av maskinen efter utförd borning.
Mejsling
- Sätt in mejseln.
- Ställ vridknoppen för arbetsläge på symbolen
- Vrid mejseln till önskat läge.
- Ställ vridknoppen för arbetsläge på symbolen Det ska höras att den går i lås!
- Ställ extrahandtaget i önskat läge.
- Sätt i batteriet.
- Grip elverktyget med båda händerna och inta arbetsställning.
- Koppla till maskinen.
- Tryck maskinen försiktigt framåt vid mejsling så att den inte hoppar.
- Stäng av maskinen när arbetet är färdigt.
Övrigt
– Användning av "vassa" insatsverktyg höjer effektiviteten och elverktygets livslängd.
– Rengör maskinen efter arbetet och förvara den i transportväskan på en torr plats.
Underhåll och skötsel
WARNING!
Ta ur batteriet ur maskinen innan du utför arbeten på elverktyget.
Rengöring
VAR FÖRSIKTIG!
Vid rengöring med tryckluft måste skyddsglasögon användas.
■ Rengör maskin och ventilationsspringor regelbundet. Intervallen är beroende av det bearbetade materialet och brukstiden.
Blås regelbundet igenom höljets insida med motor med torr tryckluft.
Reparationer
Reparation får uteslutande utföras av en kundtjänstverkstad som är auktoriserad av tillverkaren.
Reservdelar och tillbehör
För vidare tillbehör, särskilt insatsverktyg, se tillverkarens katalog.
Sprängskisser och reservdelslistor återfinns på vår hemsida: www.flex-tools.com
Anvisningar om avfallshantering
WARNING!
Gör förbrukade elverktyg obrukbara innan de avfallshanteras:
- Ta bort nätkabeln på nätdrivna elverktyg
- och ta bort batteriet på batteridrivna elverktyg.
Endast för EU-stater.
Kasta inte elverktyg bland hushållssoporna!
Enligt det europeiska direktivet 2012/19/EU om el- och elektronikavfall och dess tillämpning i den nationella lagstiftningen ska förbrukade elverktyg samlas in separat och lämnas till miljöriktig återvinning.
Materialåtervinning istället för avfallshantering.
Maskin, tillbehör och förpackning kan återvinnas. Plastdelarna är märkta för att underlätta sorteringen vid återvinning.
WARNING!
Kasta aldrig ackumulatorer/batterier i hushållssoporna, i eld eller i vatten. Öppna inte förbrukade ackumulatorer.
Endast för EU-stater:
Enligt direktivet 2006/66/EG måste defekta eller förbrukade ackumulatorer/batterier lämnas in för återvinning.
OBS!
Fråga fackhandlaren rörande avfallshanteringsmöjligheterna!
CE-märkning
Vi intygar under ensamt ansvar att den under "Tekniska data" beskrivna produkten överensstämmer med följande standarder eller normativa dokument:
EN 60745 enligt bestämmelserna i direktiven 2014/30/EU, 2006/42/EG, 2011/65/EU.
Ansvarig för tekniska underlag:
Tillverkaren och dennes representanter tar inget ansvar för skador och förlorad vinst till följd av driftavbrott som uppstår på grund av produkten eller för att produkten inte har kunnat användas. Tillverkaren och hans representant tar inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.
