MANUALE UTENTE CHE 2-26 18.0-EC Flex
it Istruzioni per l'uso originali 34
Simboli utilizzati 34
Simboli sull'apparecchio....34
Dati tecnici 34
Guida rapida 35
Per la vostra sicurezza 36
Rumore e vibrazione 38
Istruzioni per l'uso 38
Manutenzione e cura ..... 42
Avvertenze per lo smaltimento .....43
Conformità (€) 43
Esclusione della responsabilità .....43
Simboli utilizzati
ATTENZIONE!
Indica un pericolo imminente. In caso d'inosservanza dell'avvertenza, pericolo di morte o di gravi lesioni.
PRUDENZA!
Indica una situazione potenzialmente pericolosa. In caso d'inosservanza di quest'avvertenza sussiste il pericolo di lesioni o danni alle cose.
AVVERTENZA
Indica consigli per l'impiego ed informazioni importanti.
Simboli sull'apparecchio
Prima della messa in funzione leggere le istruzioni per l'uso!
Indossare occhiali protettivi!
Indossare la protezione acustica!
Usare una maschera antipolvere leggera!
Avvertenza per lo smaltimento dell'apparecchio dismesso (vedi pagina 43)!
Dati tecnici
| Martello tassellatore a batteria | CHE 2-2618.0-EC | |
| Tensione nominale V 18 | ||
| Batteria AP 18.0 (5,0 Ah) | ||
| Numero di giri a vuoto | min^-1 | 980 |
| Frequenza di percussione a vuoto | min^-1 | 4.350 |
| Max. energia di percussione singola (secondo la “EPTA-procedure 05/2009”) | J | 2,6 |
| Lubrificazione Grasso | ||
| Portautensile SDS-plus | ||
| Diametro max. foro– calcestruzzo– legno– metallo | mm mm mm | 263013 |
| Peso conforme alla “EPTA-procedure 01/2003”(senza batteria) | kg 3,18 | |
| Peso batteria 5,0 Ah kg | 0,72 | |

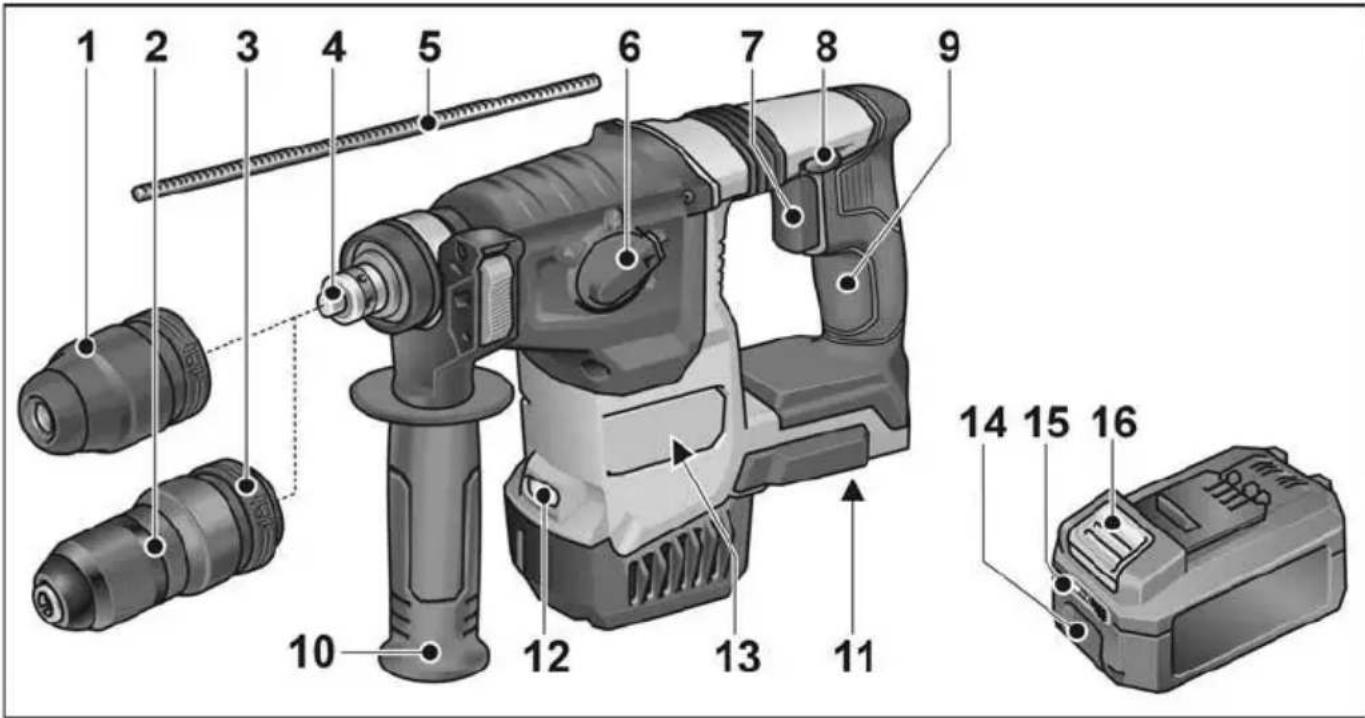

Guida rapida
1 Mandrino SDS
2 Mandrino a serraggio rapido
3 Manicotto di serraggio
4 A l b e r i n o
5 Arresto di profondità
6 Manopola per la modalità di lavoro
7 Interruttore
Per accendere e spegnere e per accelerare fino alla massima velocità di rotazione/percussione.
8 Preselettore del senso di rotazione
9 Impugnatura
10 Impugnatura supplementare
11 Vano d'inserimento batteria
12 Illuminazione a LED
Per illuminare la zona di lavoro.
13 Targhetta d'identificazione *
14 Batteria al litio
15 Indicatore della condizione della batteria
16 Tasto di sbloccaggio per la batteria
* non visibile
Per la vostra sicurezza
ATTENZIONE!
Leggere tutte le avvertenze di sicurezza e le istruzioni. Omissioni nel rispetto delle avvertenze di sicurezza e delle istruzioni possono comportare scosse elettriche, incendio e/o gravi lesioni. Conservare tutte le avvertenze di sicurezza e le istruzioni per poterle consultare in futuro.
Prima di usare l'elettroutensile, leggere e rispettare i documenti elencati di seguito:
- queste istruzioni per l'uso,
- le "Istruzioni di sicurezza generali" per l'uso di elettroutensili presenti nel fascicolo allegato (Scritti n°: 315.915),
– le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d'impiego.
Questo elettroutensile è costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute. Tuttavia dal suo impiego possono derivare pericoli per l'incolumità e la vita dell'utilizzatore e di terzi, nonché danni alla macchina o ad altri beni materiali. Usare l'elettroutensile solo
- per un utilizzo conforme alle finalità d'uso,
- in condizioni tecniche e di sicurezza perfette.
Eliminare immediatamente i guasti che pregiudicano la sicurezza.
Utilizzo conforme alle finalità d'uso
Il martello tassellatore a batteria CHE 2-26 18.0-EC è previsto
- per l'impiego professionale nell'industria e nell'artigianato,
- per la foratura a percussione in muratura e calcestruzzo, per il fissaggio di tasselli ed ancoraggi e per fori passanti,
- per lavori di scalpellatura leggera, per rimuovere intonaco e piastrelle,
- per l'impiego con attrezzi appropriati a tali lavori e raccomandati dal produttore per questo elettroutensile.
Avvertenze di sicurezza per il martello
■ Indossare la protezione acustica.
L'effetto del rumore può causare la perdita dell'udito.
■ Usare le impugnature supplementari fornite con l'apparecchio. La perdita del controllo può causare lesioni.
■ Quando si eseguono lavori durante i quali l'utensile montato potrebbe toccare linee elettriche nascoste oppure il suo stesso cavo di alimentazione, afferrare l'elettroutensile solo sulle superfici di presa isolate. Il contatto con una linea elettrica sotto tensione può mettere sotto tensione anche le parti metalliche dell'elettroutensile e provocare una scossa elettrica.
■ Non aprire mai la batteria. Pericolo di cortocircuito.
■ Proteggere la batteria dal calore, ad es. dalla prolungata esposizione ai raggi solari, dal fuoco, dall'acqua e dall'umidità. Sussiste pericolo di esplosione.
In caso di danneggiamento ed utilizzo improprio, dalla batteria possono fuoriuscire vapori. Lasciar affluire aria pulita e, se si accusano sintomi, consultare un medico. I vapori possono irritare le vie respiratorie.
Avvertenze di sicurezza per i trapani Avvertenze di sicurezza per tutti i lavori
■ Effettuando forature a percussione, utilizzare un dispositivo di protezione dell'udito. L'effetto del rumore può causare la perdita dell'udito.
■ Utilizzare l'impugnatura supplementare. La perdita del controllo può causare lesioni.
■ Prima dell'impiego sostenere bene l'elettroutensile. Questo elettroutensile sviluppa una coppia elevata. Se l'elettroutensile non viene ben sostenuto durante il funzionamento, è possibile che si verifichi una perdita di controllo con conseguente pericolo di lesioni.
■ Quando si eseguono lavori durante i quali l'utensile montato potrebbe toccare linee elettriche nascoste oppure il suo stesso cavo di alimentazione, afferrare l'elettroutensile solo sulle superfici di presa isolate. Il contatto con una linea elettrica sotto tensione può mettere sotto tensione anche le parti metalliche dell'elettroutensile e provocare una scossa elettrica.
Avvertenze di sicurezza in caso di utilizzo di punte lunghe
Non lavorare in nessun caso con numero di giri superiore a quello ammesso per la punta elicoidale da trapano impiegata. Adottando numeri di giri più elevati, se la punta elicoidale può girare liberamente senza contatto con il pezzo, può facilmente piegarsi e può causare lesioni.
Iniziare la foratura sempre a partire da numeri di giri bassi e mentre la punta elicoidale è a contatto con il pezzo. Adottando numeri di giri più elevati, se la punta elicoidale può girare liberamente senza contatto con il pezzo, può facilmente piegarsi e può causare lesioni.
Non esercitare una pressione eccessiva e spingere il trapano solo in senso longitudinale rispetto alla punta elicoidale. Le punte elicoidali possono piegarsi e rompersi oppure causare una perdita di controllo con conseguente pericolo di lesioni.
Ulteriori avvertenze di sicurezza
- Utilizzare idonei rilevatori per sondare la presenza di linee di alimentazione nascoste, o consultare la locale società di fornitura. Il contatto con linee elettriche può causare incendi e scosse elettriche. Il danneggiamento di una tubazione del gas può causare un'esplosione. La penetrazione in una conduttura dell'acqua provoca danni materiali e può causare una scossa elettrica.
■ Durante il lavoro mantenere saldamente l'elettroutensile con entrambe le mani ed assumere una postura sicura. Per guidare in sicurezza l'elettroutensile occorre usare entrambe le mani.
■ Bloccare il pezzo da lavorare. Un pezzo da lavorare fissato saldamente in un dispositivo di bloccaggio è tenuto con sicurezza molto maggiore che con la mano.
- Utilizzare solo utensili con mandrino SDS-plus. Controllare il corretto bloccaggio tirando l'utensile.
■ Fare sostituire immediatamente una ghiera antipolvere danneggiata. La ghiera antipolvere impedisce la penetrazione della polvere nel mandrino.
- Lo sviluppo di polvere da materiali come vernici contenenti piombo, alcuni tipi di legno, minerali e metalli può rappresentare un pericolo per l'operatore o per le persone che si trovano nelle vicinanze. La respirazione oppure il contatto con queste polveri possono causare malattie delle vie respiratorio e/o reazioni allergiche.
- Provvedere ad una buona ventilazione del posto di lavoro!
- Se possibile, utilizzare un'aspirazione delle polveri esterna.
- Si raccomanda l'impiego di una maschera di respirazione con classe di filtro P2.
■ Non lavorare materiali che, nella lavorazione, liberano sostanze nocive alla salute (ad es. amianto).
- Utilizzare solo batterie originali, con la tensione indicata sulla targhetta del tipo dell'elettroutensile. In caso di utilizzo di altre batterie, ad es. imitazioni, batterie manipulate o di altri produttori, sussiste il pericolo di infortuni e danni alle cose a causa dell'esplosione delle batterie.
■ Caricare la batteria esclusivamente con caricabatteria consigliati dal produttore. Se un caricabatteria previsto per un determinato tipo di batterie viene utilizzato per batterie di tipo diverso, sussiste pericolo di incendio.
La batteria può essere danneggiata da oggetti appuntiti, come ad esempio chiodi o cacciaviti, oppure se viene esercitata una forza dall'esterno. In tali casi può verificarsi un cortocircuito interno e la batteria può bruciare, produrre fumo, esplodere o surriscaldarsi.
■ Prima di iniziare qualunque lavoro sull'elettroutensile, portare il preselettore del senso di rotazione in posizione centrale.
■ Azionare il preselettore del senso di rotazione o il dispositivo di regolazione della coppia con l'utensile fermo.
■ Per contrassegnare l'elettroutensile usare solo targhette adesive.
Non praticare fori nella carcassa.
Rumore e vibrazione
I valori di rumore e vibrazione sono stati rilevati secondo EN 60745.
Il livello di rumore ponderato A
dell'apparecchio è tipicamente:
– Livello di pressione acustica: 90 dB(A);
– Livello di potenza acustica: 101 dB(A);
- Incertezza K: 3 dB.
Valore totale di vibrazione:
– Durante la foratura a percussione:
- Valore di emissione a_h : 15,9 m/s
- Incertezza K: 1,5 m/s ^2
– Durante la scalpellatura:
- Valore di emissione a_h : 12,7 m/s ^2
- Incertezza K: 1,5 m/s ^2
ATTENZIONE!
I valori di misura indicati sono validi solo per apparecchi nuovi. Nell'impiego quotidiano i valori di rumore e vibrazione cambiano.
i AVVERTENZA
Il livello di vibrazioni indicato in queste istruzioni è stato misurato conformemente ad un procedimento di misura standardizzato in EN 60745 e può essere utilizzato per il confronto tra elettroutensili. Tale procedimento è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni.
Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettroutensile.
Se tuttavia l'elettroutensile viene impiegato per altri usi, con diverso utensile montato o manutenzione insufficiente, il livello di vibrazioni può differire.
Ciò può aumentare notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro.
Per un'esatta stima della sollecitazione da vibrazioni si devono considerare anche i tempi nei quali l'apparecchio è spento oppure è in funzione ma non è effettivamente impiegato. Ciò può ridurre notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro.
Per proteggere l'operatore dall'effetto delle vibrazioni, stabilire misure di sicurezza aggiuntive, come ad esempio: manutenzione dell'elettroutensile e degli utensili impiegati, riscaldamento delle mani, organizzazione delle procedure di lavoro.
PRUDENZA!
In caso di pressione acustica superiore a 85 dB(A) indossare la protezione acustica.
Istruzioni per l'uso
Prima della messa in funzione
Disimballare elettroutensile ed accessori e controllare la completezza della fornitura ed eventuali danni da trasporto.
i AVVERTENZA
Alla consegna le batterie non sono completamente cariche. Prima del primo impiego, caricare le batterie completamente. Osservare le istruzioni per l'uso del caricabatterie.

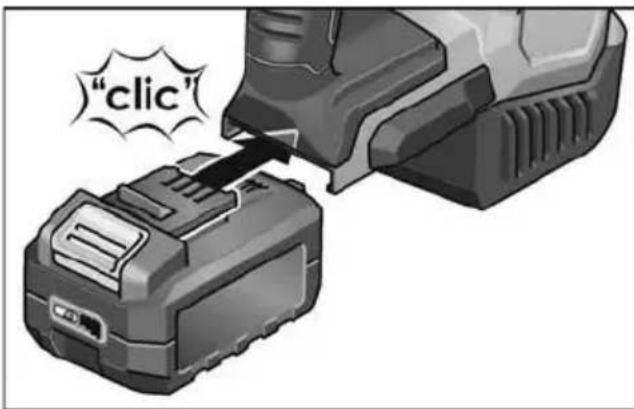

Inserimento / sostituzione della batteria
■ Spingere la batteria carica fino a farla scattare completamente nell'elettroutensile.


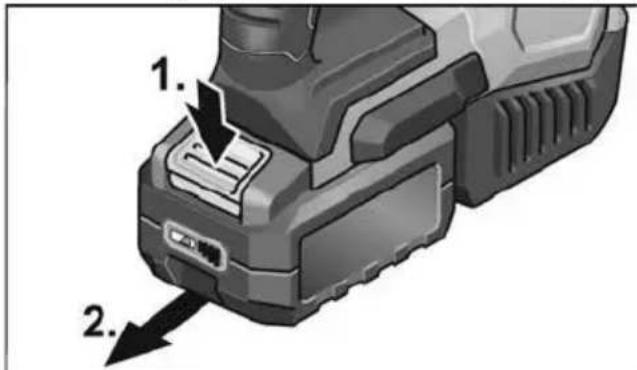

"clic"■ Per la rimozione premere i pulsanti di sblocco (1.) ed estrarre la batteria (2.).
PRUDENZA!
Quando la batteria non viene utilizzata, proteggere i contatti. La minuteria metallica sfusa può mettere in cortocircuito i contatti; pericolo di esplosione e d'incendio!

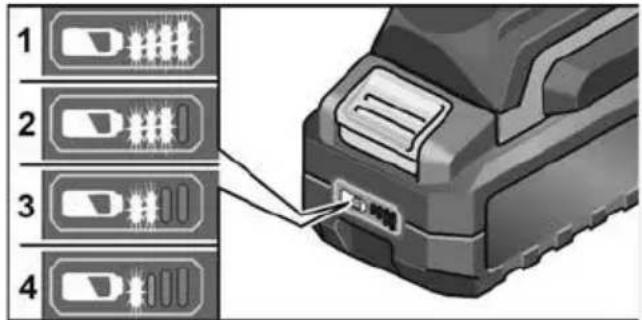

Condizioni di carica della batteria
■ Premendo il tasto, è possibile controllare il livello di carica della batteria sull'indicatore a LED.
AVVERTENZA
Osservare le istruzioni per la ricarica della batteria nelle istruzioni per l'uso del caricabatterie.

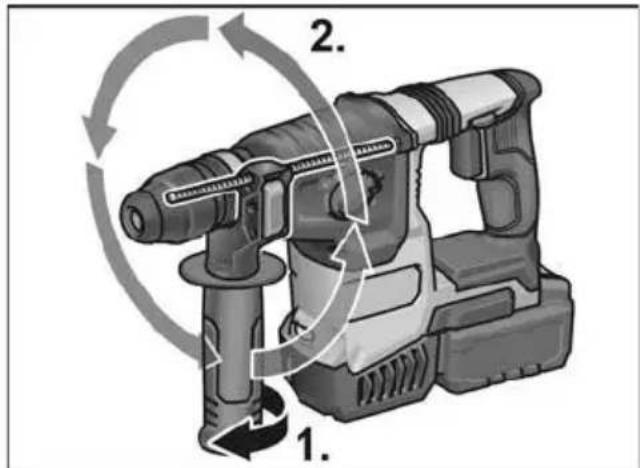

Regolazione dell'impugnatura supplementare
ATTENZIONE!
Per qualunque lavoro sull'elettroutensile rimuovere la batteria dall'apparecchio.
PRUDENZA!
Usare l'elettroutensile solo con l'impugnatura supplementare montata.
L'impugnatura supplementare può essere ruotata in una posizione qualsiasi, per garantire un lavoro in sicurezza ed ergonomico.
AVVERTENZA
Con l'arresto di profondità montato, il campo di rotazione dell'impugnatura supplementare è limitato.
■ Allentare il serraggio ruotando l'impugnatura supplementare in senso antiorario (1.).
■ Fissare la posizione regolata girando l'impugnatura supplementare in senso orario.
Montaggio dell'arresto di profondità
ATTENZIONE!
Per qualunque lavoro sull'elettroutensile rimuovere la batteria dall'apparecchio.

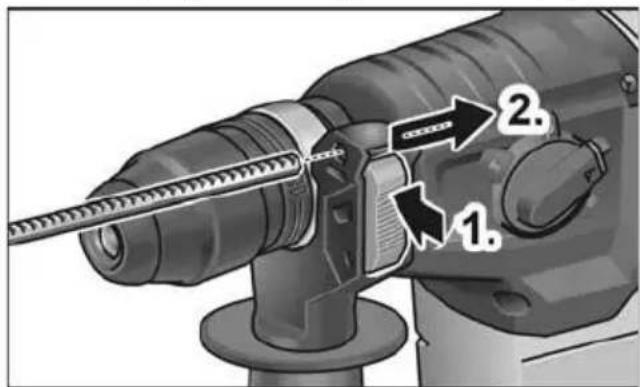

■ Premere e mantenere premuta la leva di serraggio sulla zona superiore dell'impugnatura supplementare (1.).
■ Inserire l'arresto di profondità (2.).
■ Regolare l'arresto di profondità sulla profondità del foro prevista.
■ Rilasciare la leva di serraggio.
i AVVERTENZA
Spingere gli utensili con codolo SDS-plus nell'alloggiamento utensili SDS-plus fino alla battuta posteriore. In caso contrario la mobilità dell'utensile può causare una regolazione errata della profondità di foratura.
Inserimento di utensili con codolo SDS-plus
ATTENZIONE!
Per qualunque lavoro sull'elettroutensile rimuovere la batteria dall'apparecchio.
PRUDENZA!
Gli utensili impiegati possono surriscaldarsi. Indossare guanti protettivi!
i AVVERTENZA
Gli utensili utilizzati devono disporre di un codolo SDS-plus. Per utensili senza codolo SDS plus (ad es. punte da legno) utilizzare un mandrino a serraggio rapido.
■ Controllare la ghiera antipolvere.
– Pulire la ghiera, se sporca.
– Fare sostituire la ghiera antipolvere se difettosa.

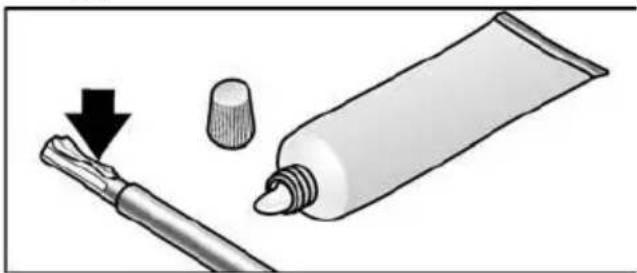

■ Pulire l'utensile e ingrassare leggermente il codolo.

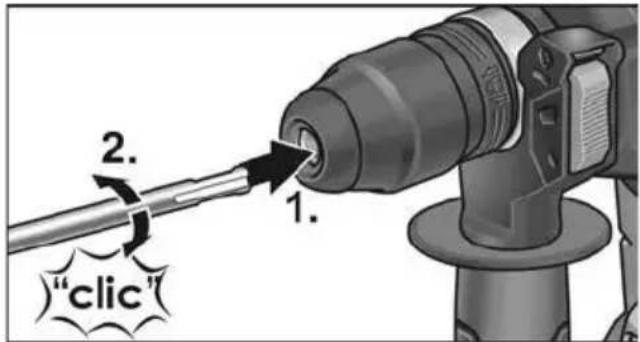

■ Inserire (1.) e ruotare (2.) l'utensile finché non si blocca.
■ Controllare il bloccaggio tirando l'utensile.
Rimozione degli utensili
ATTENZIONE!
Per qualunque lavoro sull'elettroutensile rimuovere la batteria dall'apparecchio.
PRUDENZA!
Gli utensili impiegati possono surriscaldarsi. Indossare guanti protettivi!

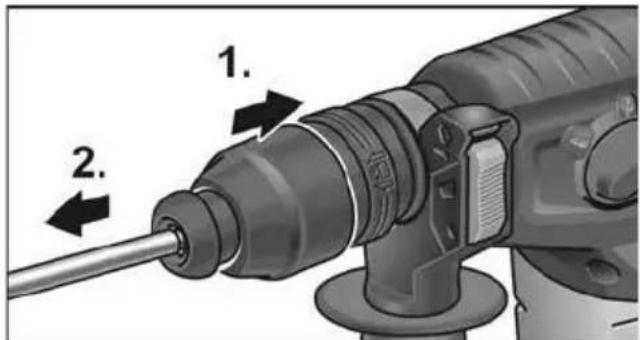

■ Tirare indietro il manicotto di serraggio (1.).
■ Rimuovere l'utensile (2.).

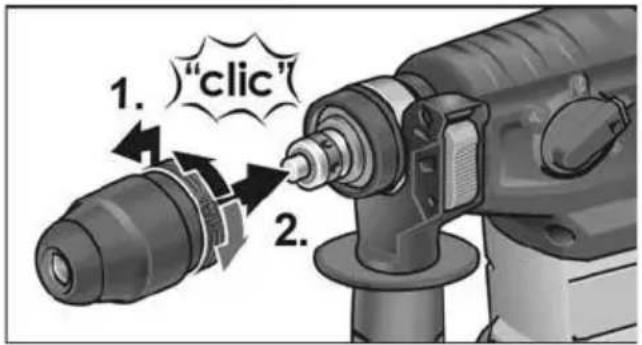

Montaggio del mandrino a serraggio rapido
i AVVERTENZA
Per il montaggio di un mandrino a serraggio rapido è necessario l'adattatore originale della gamma di accessori FLEX.
- Tirare all'indietro la bussola di bloccaggio sul mandrino a serraggio rapido (1.) e applicarla sul mandrino (2.) fino a udire lo scatto.
■ Controllare il bloccaggio tirando il mandrino a serraggio rapido.
PRUDENZA!
Con il mandrino a serraggio rapido montato, non utilizzare mai la modalità di lavoro scalpellatura o foratura a percussione? L'utensile e il mandrino a serraggio rapido potrebbero venire danneggiati

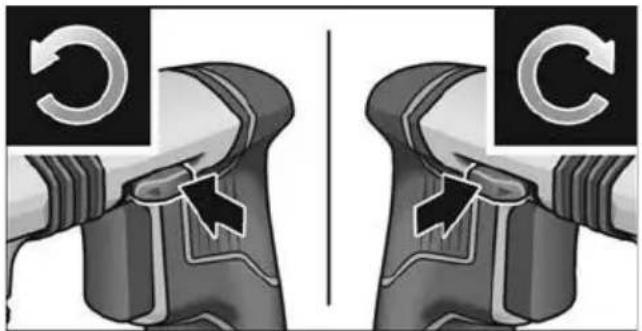

Preselezione del senso di rotazione
PRUDENZA!
Modificare il senso di rotazione solo quando l'elettroutensile è fermo.
■ Portare il preselettore del senso di rotazione sulla posizione desiderata:
- Verso sinistra: in senso antiorario (per svitare o allentare le viti)
- Verso destra: in senso orario (per forare, avvitare o serrare le viti)
- Posizione centrale: blocco dell'attivazione (cambio utensile, per tutti i lavori sull'elettroutensile)

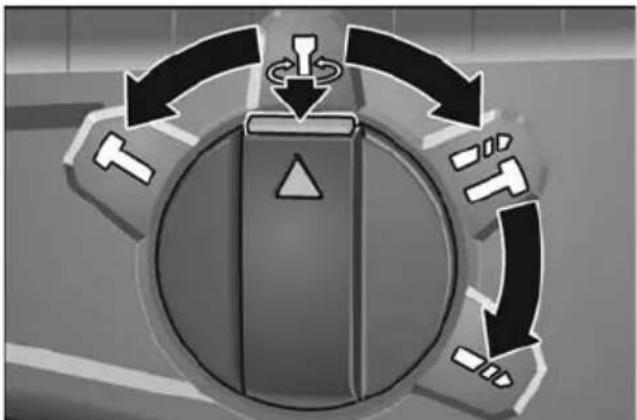

Impostazione della modalità di lavoro
PRUDENZA!
Cambiare modalità di lavoro solo quando l'elettroutensile è fermo.
■ Regolare la manopola sulla modalità di lavoro desiderata:
Foratura
Foratura a percussione
Posizionamento dello scalpello (vedi sotto)
Scalpellatura
AVVERTENZA
- In tutte le posizioni la manopola deve scattare in modo udibile.
- Nella posizione (regolazione della posizione dello scalpello) non accendere l'elettroutensile.

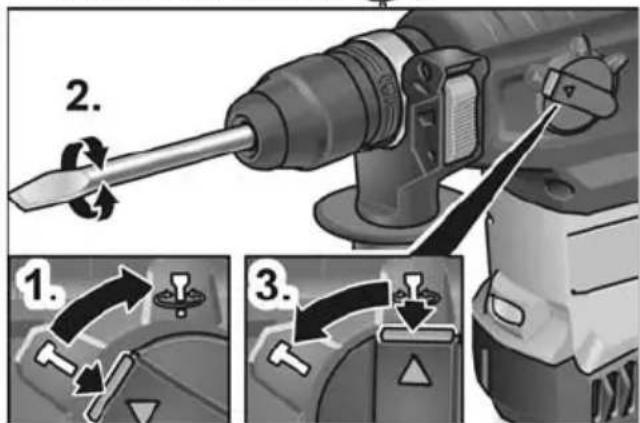

Posizionamento dello scalpello
Lo scalpello può essere ruotato nella posizione ottimale per i lavori da eseguire.
■ Regolare la manopola della modalità di lavoro sul simbolo (1.).
■ Regolare la manopola della modalità di lavoro sul simbolo (3.). Attenzione: si deve udire lo scatto in posizione!

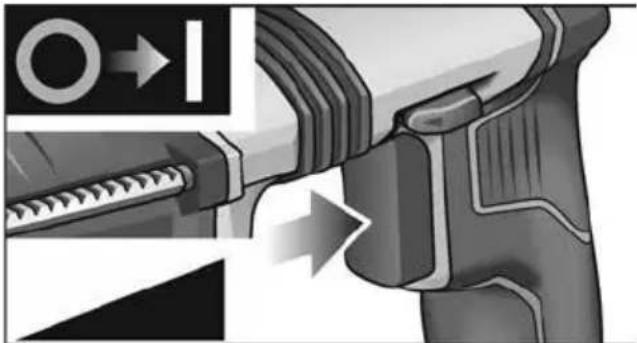

Accensione dell'elettroutensile
■ Premere e mantenere premuto l'interruttore. L'interruttore dell'elettroutensile permette un lento aumento della velocità di rotazione e percussione fino al valore massimo.
Con l'elettroutensile acceso, il LED illumina la zona di lavoro.
Spegnere l'apparecchio:
■ Rilasciare l'interruttore.
Istruzioni per il lavoro

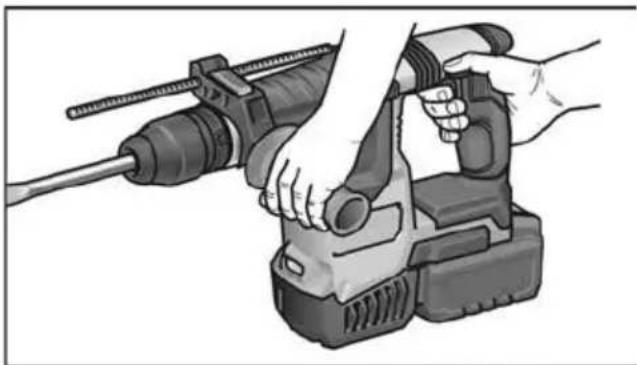

Foratura/foratura a percussione
- Portare la manopola della modalità di lavoro sul simbolo (foratura) o IT (foratura a percussione). Attenzione: si deve udire lo scatto in posizione!
- Introduzione della punta da trapano.
- Regolare l'impugnatura supplementare sulla posizione desiderata.
- Inserire la batteria.
- Afferrare l'elettroutensile con entrambe le mani ed assumere la postura di lavoro.
- Appoggiare la punta da trapano ed accendere l'elettroutensile.
- Spingere l'elettroutensile con precauzione in avanti.
- Eseguito il foro, spegnere l'apparecchio.
Scalpellatura
- Introdurre lo scalpello.
- Regolare la manopola della modalità di lavoro sul simbolo 📁
- Ruotare lo scalpello nella posizione desiderata.
- Regolare la manopola della modalità di lavoro sul simbolo 1Attenzione: si deve udire lo scatto in posizione!
- Regolare l'impugnatura supplementare sulla posizione desiderata.
- Inserire la batteria.
- Afferrare l'elettroutensile con entrambe le mani ed assumere la postura di lavoro.
- Accendere l'elettroutensile.
- Durante la scalpellatura spingere con precauzione l'elettroutensile in avanti, in modo che non salti.
- Eseguito il lavoro, spegnere l'apparecchio.
Altre avvertenze
- L'uso di utensili "affilati" aumenta la produttività del lavoro e la durata utile dell'elettroutensile.
– Dopo il lavoro pulire l'elettroutensile e riporlo nella valigia di trasporto in un luogo asciutto.
Manutenzione e cura
ATTENZIONE!
Per qualunque lavoro sull'elettroutensile rimuovere la batteria dall'apparecchio.
Pulizia
PRUDENZA!
Nei lavori di pulizia con aria compressa indossare assolutamente occhiali protettivi.
Pulire regolarmente l'apparecchio e le fessure di ventilazione. La frequenza dipende dal materiale lavorato e dalla durata dell'uso.
■ Soffiare regolarmente con aria compressa secca l'interno della carcassa con il motore.
Riparazioni
Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.
Ricambi ed accessori
Per altri accessori, specialmente utensili montati, consultare il catalogo del produttore. Per i disegni esplosi e le liste dei ricambi consultare il nostro sito: www.flex-tools.com
Avvertenze per lo smaltimento
ATTENZIONE!
Prima dello smaltimento rendere inutilizzabili gli elettroutensili dismessi:
- in caso di elettroutensili alimentati mediante cavo elettrico, rimuovendo il cavo di rete,
- in caso di elettroutensili alimentati a batteria, rimuovendo la batteria.
Solo per paesi dell'UE.
Non gettare elettroutensili nei rifiuti domestici!
Secondo la direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettroutensili dismessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.
Recupero di materie prime anziché smaltimento di rifiuti.
Consegnare l'apparecchio, gli accessori e l'imballaggio al sistema di riciclaggio ecologico. Le parti in materiale sintetico sono contrassegnate per il riciclaggio specifico secondo il tipo di materiale.
ATTENZIONE!
Non gettare accumulatori/batterie nei rifiuti domestici, nel fuoco o nell'acqua. Non aprire le batterie fuori uso.
Solo per paesi dell'UE:
Ai sensi della direttiva 2006/66/CE gli accumulatori/batterie difettosi o esausti devono essere riciclati.
AVVERTENZA
Informarsi presso il rivenditore specializzato sulle possibilità di smaltimento!
Conformità C€
Dichiariamo sotto nostra esclusiva responsabilità che il prodotto descritto in “Dati tecnici” è conforme alle seguenti norme o documenti normativi:
EN 60745 conformemente alle norme delle direttive 2014/30/UE, 2006/42/CE, 2011/65/UE.
Il responsabile della documentazione tecnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Eckhard Rühle
Esclusione della responsabilità
Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto. Il costruttore ed il suo rappresentante non rispondono di danni causati da uso improprio o in combinazione con prodotti di altri costruttori.
Contenido
- IncertitudineK: 3 dB.
■ Eliberati comutatorul.
