ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ POWX1800 PowerPlus

5.4 Προσεκτικός χειρισμός και χρήση των ηλεκτρικών εργαλείων ........................... 5

5.5 Σέρβις ...................................................................................................................... 6 6 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ......................................................................... 6

6.1 Συναρμολόγηση του τραπεζιού εργασίας (Εικ. D, E και F) .................................. 6

7 ΡΥΘΜΙΣΕΙΣ ΤΑΙΝΙΟΠΡΙΟΝΟΥ ......................................................... 7

7.1 Τάνυση της πριονοταινίας (Εικ. Α, Β, Χ & Ι) .......................................................... 7

7.2 Δρομολόγηση πριονοταινίας (Εικ. Α, J & Κ) ......................................................... 7

7.3 Ρύθμιση των οδηγών πριονοταινίας ...................................................................... 8

7.3.3 Ρύθμιση κάτω ρουλεμάν λεπίδας και πλευρικών οδηγών (Εικ. A & N) ....................... 8

7.3.4 Ρύθμιση της γωνίας του τραπεζιού εργασίας (Εικ. B & O) ......................................... 8

8.2 Κριτήρια για την επιλογή της σωστής πριονοταινίας ........................................... 9

8.3 Αντικατάσταση των ελαστικών πελμάτων στους κυλίνδρους της πριονοταινίας

(Εικ. A, C & P) ........................................................................................................ 10

8.4 Αντικατάσταση του ένθετου πάγκου (Εικ. C & Q) ................................................ 10

10.3 Χρήση του μετρητή φαλτσογωνιας (Εικ. A & R) .................................................. 11POWX1800 EL

Copyright © 2022 VARO Σ ε λ ί δ α | 2 www.varo.com

10.4 Χρήση του παράλληλου οδηγού (Εικ. B & S) ...................................................... 11

10.5 Εκτέλεση γωνιακών κοπών (Εικ. A, B & T) ......................................................... 11

10.6 Πραγματοποίηση τομών κατά μήκος (Εικ. A, B & U) .......................................... 12

10.7 Πραγματοποίηση εγκάρσιων κοπών (Εικ. A, B, R & S) ...................................... 12

10.8 Εκτέλεση διπλών φαλτσοκοπών (Εικ. R & V) ..................................................... 12

10.9 Πραγματοποίηση ελεύθερων τομών (Εικ. V) ....................................................... 12

• 11 ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΠΡΟΣΤΑΣΙΑ p. 13
• 11.1 Καθαρισμός p. 13
• 11.2 Λίπανση p. 13
• 12 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ p. 13
• 13 ΘΟΡΥΒΟΣ p. 13
• 14 ΤΜΗΜΑ ΣΕΡΒΙΣ p. 14
• 15 ΑΠΟΘΗΚΕΥΣΗ p. 14
• 16 ΕΓΓΥΗΣΗ p. 14
• 17 ΠΕΡΙΒΑΛΛΟΝ p. 15
• 18 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ POWX1800 EL Copyright © 2022 VARO Σ ε λ ί δ α | 3 www.varo.com ΤΑΙΝΙΟΠΡΙΟΝΟ 350 W POWX1800 1 ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ Αυτό το μηχάνημα είναι σχεδιασμένο για κοπή κατά μήκος και πλευρική κοπή ξύλου και παρόμοιων υλικών. Ακατάλληλο για επαγγελματική χρήση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Παρακαλούμε διαβάστε προσεκτικά το εγχειρίδιο χρήσης πριν από τη χρήση και φυλάξτε το για να ανατρέχετε σε αυτό στο μέλλον. Εάν μεταβιβάσετε αυτό το ηλεκτρικό εργαλείο, παραδώστε μαζί και τις οδηγίες χρήσης. 2 ΚΑΤΑΛΟΓΟΣ ΕΞΑΡΤΗΜΑΤΩΝ p. 15

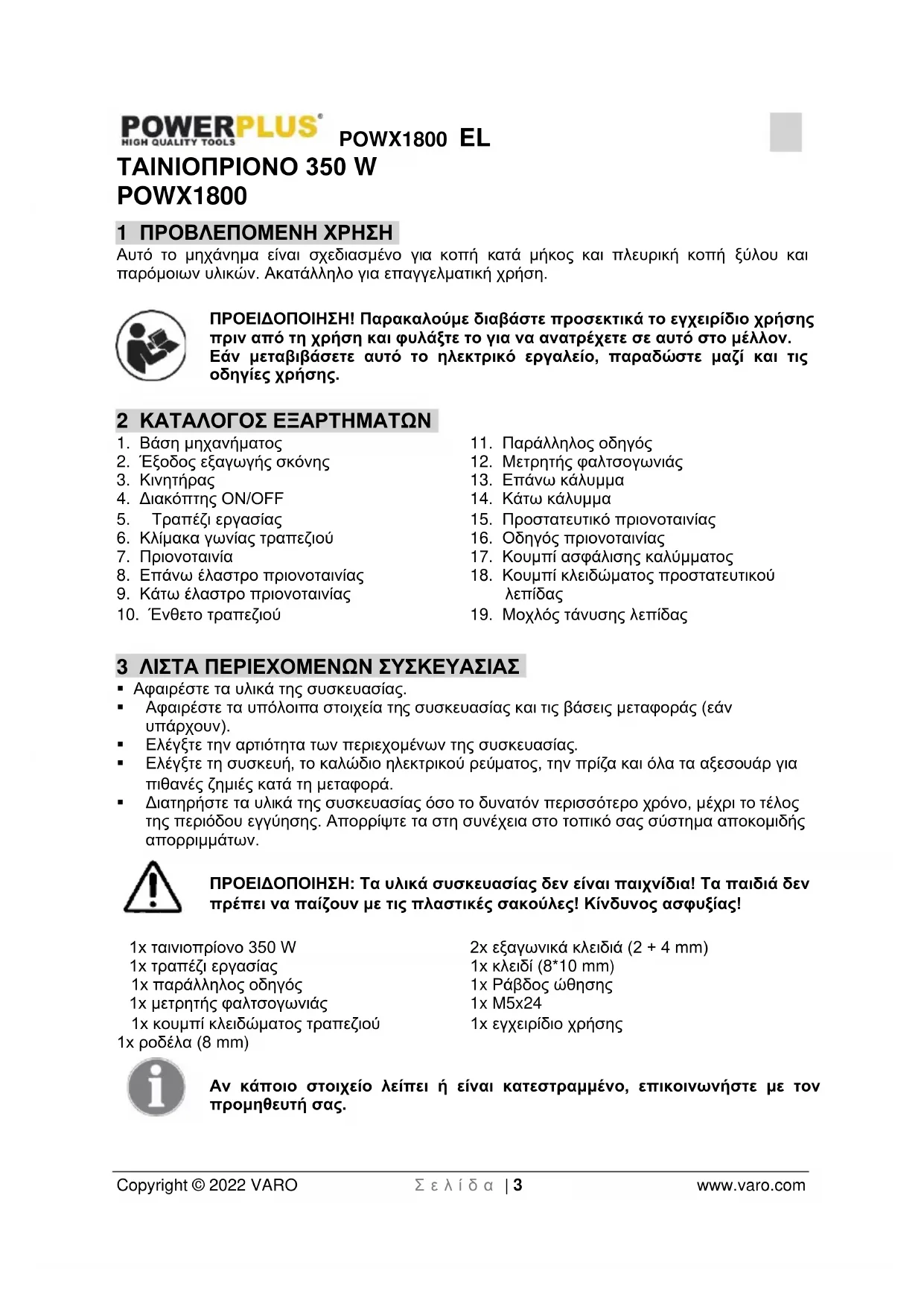

2. Έξοδος εξαγωγής σκόνης

6. Κλίμακα γωνίας τραπεζιού

8. Επάνω έλαστρο πριονοταινίας

9. Κάτω έλαστρο πριονοταινίας

10. Ένθετο τραπεζιού

11. Παράλληλος οδηγός

12. Μετρητής φαλτσογωνιάς

15. Προστατευτικό πριονοταινίας

16. Οδηγός πριονοταινίας

17. Κουμπί ασφάλισης καλύμματος

18. Κουμπί κλειδώματος προστατευτικού

19. Μοχλός τάνυσης λεπίδας

3 ΛΙΣΤΑ ΠΕΡΙΕΧΟΜΕΝΩΝ ΣΥΣΚΕΥΑΣΙΑΣ

• Αφαιρέστε τα υλικά της συσκευασίας.

• Αφαιρέστε τα υπόλοιπα στοιχεία της συσκευασίας και τις βάσεις μεταφοράς (εάν

• Ελέγξτε την αρτιότητα των περιεχομένων της συσκευασίας.

• Ελέγξτε τη συσκευή, το καλώδιο ηλεκτρικού ρεύματος, την πρίζα και όλα τα αξεσουάρ για πιθανές ζημιές κατά τη μεταφορά.

• Διατηρήστε τα υλικά της συσκευασίας όσο το δυνατόν περισσότερο χρόνο, μέχρι το τέλος της περιόδου εγγύησης. Απορρίψτε τα στη συνέχεια στο τοπικό σας σύστημα αποκομιδής απορριμμάτων. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τα υλικά συσκευασίας δεν είναι παιχνίδια! Τα παιδιά δεν πρέπει να παίζουν με τις πλαστικές σακούλες! Κίνδυνος ασφυξίας! 1x ταινιοπρίονο 350 W 1x τραπέζι εργασίας 1x παράλληλος οδηγός 1x μετρητής φαλτσογωνιάς 1x κουμπί κλειδώματος τραπεζιού 1x ροδέλα (8 mm) 2x εξαγωνικά κλειδιά (2 + 4 mm) 1x κλειδί (8*10 mm) 1x Ράβδος ώθησης 1x M5x24 1x εγχειρίδιο χρήσης Αν κάποιο στοιχείο λείπει ή είναι κατεστραμμένο, επικοινωνήστε με τον προμηθευτή σας.POWX1800 EL Copyright © 2022 VARO Σ ε λ ί δ α | 4 www.varo.com 4 ΣΥΜΒΟΛΑ Σε αυτό το εγχειρίδιο ή/και το εργαλείο χρησιμοποιούνται τα εξής σύμβολα:

Διαβάστε το εγχειρίδιο πριν από τη χρήση.

Χρησιμοποιείτε αντιθορυβική

Προειδοποίηση / Κίνδυνος!

Σύμφωνα με τις βασικές απαιτήσεις των Ευρωπαϊκών Οδηγιών.

Σημαντικές πληροφορίες.

Τα ηλεκτρικά προϊόντα δεν πρέπει να απορρίπτονται με τα οικιακά απορρίμματα.

Φοράτε προστατευτικά γυαλιά. 5 ΓΕΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Διαβάστε όλες τις προειδοποιήσεις και οδηγίες. Η μη τήρηση των προειδοποιήσεων και οδηγιών μπορούν να αποτελέσουν αιτία ηλεκτροπληξίας, φωτιάς ή/και σοβαρών τραυματισμών. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιήσεις αναφέρεται σε ηλεκτρικά εργαλεία που λειτουργούν με τροφοδοσία ρεύματος (με καλώδιο τροφοδοσίας) ή με μπαταρία (ασύρματα).

• Διατηρείτε το χώρο εργασίας σας καθαρό και τακτοποιημένο. Η αταξία και ο ελλιπής φωτισμός στο χώρο εργασίας μπορούν να προκαλέσουν ατυχήματα.

• Μην εργάζεστε με τη συσκευή σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρχουν εύκαυστα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία δημιουργούν κύματα, τα οποία μπορούν να οδηγήσουν σε ανάφλεξη της σκόνης ή των ατμών.

• Κατά τη διάρκεια της χρήσης του ηλεκτρικού εργαλείου, φροντίστε ώστε να μην πλησιάζουν κοντά παιδιά και άλλα άτομα. Σε περίπτωση που αποσπαστεί η προσοχή σας, ενδέχεται να χάσετε τον έλεγχο της συσκευής.

5.2 Ηλεκτρική ασφάλεια

• Το φις του καλωδίου του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην αντίστοιχη πρίζα. Δεν επιτρέπεται με κανένα τρόπο η μετασκευή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις στα γειωμένα ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί τροποποιήσεις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

• Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

• Μην εκθέτετε το ηλεκτρικό εργαλείο στη βροχή ή την υγρασία. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

• Μην κακομεταχειρίζεστε το καλώδιο. Μη χρησιμοποιήσετε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το εργαλείο από την πρίζα. Κρατάτε το καλώδιο μακριά από υψηλές θερμοκρασίες, λάδια, κοφτερές ακμές η κινούμενα εξαρτήματα. Τυχόν χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

• Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο σε εξωτερικούς χώρους, να χρησιμοποιείτε πάντοτε προεκτάσεις (μπαλαντέζες) που έχουν εγκριθεί για χρήση σε εξωτερικούςPOWX1800 EL Copyright © 2022 VARO Σ ε λ ί δ α | 5 www.varo.com χώρους. Η χρήση προεκτάσεων εγκεκριμένων για εργασία σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

• Φοράτε κατάλληλα ρούχα. Μην φοράτε φαρδιά ρούχα ή κοσμήματα. Προσέχετε ώστε τα μαλλιά, τα ρούχα και τα γάντια σας να μην πλησιάζουν σε κινούμενα μέρη. Υπάρχει κίνδυνος για τα φαρδιά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά, να πιαστούν στα κινούμενα μέρη.

• Πάντοτε να ελέγχετε εάν η τάση της παροχής ρεύματος αντιστοιχεί με την τάση στην πινακίδα χαρακτηριστικών.

5.3 Ατομική ασφάλεια

• Να είστε προσεκτικοί. Να προσέχετε αυτό που κάνετε και να χρησιμοποιείτε την κοινή λογική στην εργασία σας με ένα ηλεκτρικό εργαλείο. Μην χειρίζεστε τη συσκευή, εάν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμάκων. Μία στιγμή απροσεξίας, κατά τη διάρκεια χρήσης της συσκευής, μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

• Να χρησιμοποιείτε ατομικό προστατευτικό εξοπλισμό και να φοράτε πάντα προστατευτικά γυαλιά. Η χρήση ατομικού προστατευτικού εξοπλισμού, όπως αναπνευστική μάσκα, παπούτσια με αντιολισθητικές σόλες, κράνος ή ωτασπίδες, ανάλογα με τον τύπο και την εφαρμογή του ηλεκτρικού εργαλείου, ελαττώνει τον κίνδυνο τραυματισμών.

• Αποτρέπετε το ενδεχόμενο τυχαίας ενεργοποίησης της συσκευής. Βεβαιωθείτε ότι ο διακόπτης βρίσκεται στη θέση εκτός λειτουργίας, πριν συνδέσετε το φις στην πρίζα. Εάν, κατά τη μεταφορά της συσκευής, έχετε το δάχτυλό σας πάνω στο διακόπτη ή η συσκευή είναι ενεργοποιημένη όταν συνδεθεί στην πρίζα, μπορεί να προκληθεί ατύχημα.

• Πριν θέσετε σε λειτουργία τη συσκευή, απομακρύνετε τα ασφαλιστικά και ρυθμιστικά εργαλεία. Ένα εργαλείο ή κλειδί ασφάλισης, το οποίο βρίσκεται σε ένα περιστρεφόμενο εξάρτημα της συσκευής, μπορεί να οδηγήσει σε τραυματισμό.

• Μην υπερεκτιμάτε τις δυνατότητές σας. Πατάτε σταθερά κάτω και διατηρείτε πάντα την ισορροπία σας. Έτσι θα μπορείτε να ελέγχετε καλύτερα τη συσκευή, σε περίπτωση μη αναμενόμενης κατάστασης.

• Φοράτε κατάλληλα ρούχα. Μην φοράτε φαρδιά ρούχα ή κοσμήματα. Προσέχετε ώστε τα μαλλιά, τα ρούχα και τα γάντια σας να μην πλησιάζουν σε κινούμενα μέρη. Υπάρχει κίνδυνος για τα φαρδιά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά, να πιαστούν στα κινούμενα μέρη.

• Εάν υπάρχει τοποθετημένη διάταξη αναρρόφησης ή συλλογής της σκόνης, βεβαιωθείτε ότι αυτή είναι συνδεδεμένη και ότι χρησιμοποιείται σωστά. Η χρήση τέτοιων διατάξεων μειώνει τον κίνδυνο που προκαλείται από την σκόνη.

5.4 Προσεκτικός χειρισμός και χρήση των ηλεκτρικών εργαλείων

• Μην ασκείτε υπερβολικό φορτίο στη συσκευή. Χρησιμοποιείτε το κατάλληλο ηλεκτρικό εργαλείο ανάλογα με την εργασία σας. Χρησιμοποιώντας το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και με μεγαλύτερη ασφάλεια, στην καθορισμένη περιοχή απόδοσης.

• Μην χρησιμοποιείτε ηλεκτρικά εργαλεία των οποίων ο διακόπτης είναι ελαττωματικός. Ένα ηλεκτρικό εργαλείο, το οποίο δεν μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί από το διακόπτη, είναι επικίνδυνο και πρέπει να επισκευαστεί.

• Πριν πραγματοποιήσετε ρυθμίσεις, πριν αλλάξετε αξεσουάρ ή αποθέσετε τη συσκευή, αποσυνδέσετε το φις από την πρίζα. Αυτά τα προληπτικά μέτρα αποτρέπουν την τυχαία έναρξη ενεργοποίηση της συσκευής.

• Φυλάσσετε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε, σε χώρους στους οποίους δεν έχουν πρόσβαση παιδιά. Μην επιτρέπετε τη χρήση της συσκευής από άτομα που δεν είναι εξοικειωμένα με αυτήν ή που δεν έχουν διαβάσει τις οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα, όταν χρησιμοποιούνται από άτομα που δεν έχουν σχετική εμπειρία.

• Φροντίζετε τη συσκευή με προσοχή. Ελέγχετε εάν τα κινούμενα μέρη λειτουργούν χωρίς πρόβλημα και δεν μπλοκάρονται, εάν υπάρχουν εξαρτήματα σπασμένα ή με ζημιές, τα οποία επηρεάζουν τη λειτουργία της συσκευής. Φροντίστε για την επισκευή τυχόνPOWX1800 EL Copyright © 2022 VARO Σ ε λ ί δ α | 6 www.varo.com εξαρτημάτων που έχουν υποστεί ζημιά, πριν χρησιμοποιήσετε τη συσκευή. Η ελλιπής συντήρηση ηλεκτρικών εργαλείων αποτελεί αιτία για πολλά ατυχήματα.

• Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Εάν τα εργαλεία κοπής συντηρούνται σωστά και έχουν αιχμηρές λεπίδες, μπλοκάρονται λιγότερο και λειτουργούν πιο εύκολα.

• Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, αξεσουάρ, ένθετα εξαρτήματα, κλπ. σύμφωνα με τις παρούσες οδηγίες και σύμφωνα με τις προδιαγραφές αυτού του ειδικού τύπου συσκευής. Θα πρέπει να λαμβάνετε υπόψη τις συνθήκες εργασίας και την εκτελούμενη ενέργεια. Η χρήση των ηλεκτρικών εργαλείων για άλλο σκοπό, εκτός του προοριζόμενου, μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

• Φροντίστε ώστε η συσκευή σας να επισκευάζεται μόνο από εξειδικευμένο τεχνικό προσωπικό και μόνο με γνήσια ανταλλακτικά. Έτσι θα διασφαλίζεται η διατήρηση της ασφαλούς λειτουργίας της συσκευής. 6 ΣΥΝΑΡΜΟΛΟΓΗΣΗ Σημαντικό. Πριν εκτελέσετε οποιαδήποτε εργασία σέρβις, ρυθμίσεων ή συναρμολόγησης στο εργαλείο, βγάλτε το από την πρίζα.

6.1 Συναρμολόγηση του τραπεζιού εργασίας (Εικ. D, E και F)

• Αφαιρέστε το εξαγωνικό μπουλόνι M6x24 (a), τη ροδέλα και το παξιμάδι-πεταλούδα από τη διάταξη του τραπεζιού εργασίας.

• Σύρετε το τραπέζι εργασίας (5) πάνω στην ταινιοπρίονο, διασφαλίζοντας ότι η λεπίδα παραμένει εντός της σχισμής (b) στο τραπέζι.

• Βεβαιωθείτε ότι ο δείκτης γωνίας (c) είναι χαλαρός και δείχνει προς τα κάτω, ώστε να μην παρεμβάλλεται κατά τη διάρκεια της διαδικασίας τοποθέτησης.

• Τραβήξτε το κουμπί ρύθμισης γωνίας (d) στο πίσω μέρος του ταινοπρίονου και ευθυγραμμίστε τα δόντια του βραχίονα κλίσης τραπεζιού (e) με τα δόντια στο κουμπί ρύθμισης γωνίας. Αφήστε το κουμπί (d).

• Η σχισμή του βραχίονα του τραπεζιού (f) πρέπει να χωράει παραπάνω από 2 στηρίγματα (g).Συναρμολογήστε την επίπεδη ροδέλα και το κουμπί κλειδώματος τραπεζιού (h) στον βραχίονα του τραπεζιού.

• Περιστρέψτε το κομπί κλειδώματος τραπεζιού (h) για να σφίξετε τη διάταξη του τραπεζιού στο πλαίσιο του πριονιού.

• ΣΗΜΕΙΩΣΗ : Εάν το τραπέζι εργασίας δεν είναι απόλυτα επίπεδο στη ρύθμιση 0°, χρησιμοποιήστε το μπουλόνι ρύθμισης τραπεζιού (i) που βρίσκεται κάτω από το τραπέζι εργασίας για να ευθυγραμμίσετε το τραπέζι. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πρέπει να μετακινήσετε την πλάκα (j) (Εικ. G) ξεσφίγγοντας τις δύο βίδες (k) με το κατσαβίδι όταν γέρνετε το τραπέζι εργασίας έως 45 μοίρες. Αν δεν το κάνετε, το πλαίσιο (I) θα εμποδίζει το τραπέζι εργασίας.POWX1800 EL Copyright © 2022 VARO Σ ε λ ί δ α | 7 www.varo.com 7 ΡΥΘΜΙΣΕΙΣ ΤΑΙΝΙΟΠΡΙΟΝΟΥ Σημαντικό: Φοράτε πάντα γάντια ασφαλείας όταν εργάζεστε με το ταινιοπρίονο. Προσοχή! Πριν εκτελέσετε οποιαδήποτε εργασία στον εξοπλισμό, βγάλτε το φις από την πρίζα. ΣΗΜΕΙΩΣΗ: Το επάνω προστατευτικό λεπίδας (15) (Εικ. A & H) μπορεί να ανοιχτεί για ευκολότερη πρόσβαση στη λεπίδα και τους οδηγούς ρουλεμάν / πλευρικών.

7.1 Τάνυση της πριονοταινίας (Εικ. Α, Β, Χ & Ι)

• Η πριονοταινία (7) πρέπει να απελευθερωθεί.

• Επομένως, είναι σημαντικό να ελέγχετε την τάνυση της πριονοταινίας πριν θέσετε σε λειτουργία το μηχάνημα.

• Ξεσφίξτε το κουμπί κλειδώματος του προστατευτικού πριονοταινίας (18) (Εικ. Β) το οποίο βρίσκεται στο πίσω μέρος του πριονιού. Σηκώστε το προστατευτικό πριονοταινίας (15) στην κορυφή γυρίζοντας το κουμπί ρύθμισης του προστατευτικού λεπίδας (20) προς τα

• Ασφαλίστε το προστατευτικό της πριονοταινίας (15) γυρίζοντας το κουμπί κλειδώματος του προστατευτικού λεπίδας (18) (Εικ. Β) προς τα δεξιά.

• Ελέγξτε την τάνυση χτυπώντας με ένα δάχτυλο στο πλάι της λεπίδας στη μέση μεταξύ του τραπεζιού και του επάνω οδηγού.

• Η λεπίδα δεν πρέπει να λυγίζει περισσότερο από 2 mm.

• Σηκώστε και γυρίστε το μοχλό τάνυσης (19) προς τα δεξιά για να αυξήσετε την τάνυση της λεπίδας ή προς τα αριστερά για να μειώσετε την τάνυση.

• Ελέγξτε και ρυθμίστε την τάνυσ όπως απαιτείται για να βεβαιωθείτε ότι η λεπίδα είναι σωστά τεντωμένη.

7.2 Δρομολόγηση πριονοταινίας (Εικ. Α, J & Κ)

• Πριν από την αρχική κοπή και μετά από κάθε αλλαγή λεπίδας, ελέγξτε και ρυθμίστε την πορεία της λεπίδας έτσι ώστε να κινείται στο κέντρο των τροχών.

• Απενεργοποιήστε το ταινιοπρίονο και αποσυνδέστε το από την παροχή ρεύματος. Βεβαιωθείτε ότι η λεπίδα δεν κινείται και, στη συνέχεια, ανοίξτε τα καλύμματα του άνω όσο και του κάτω τροχού (13 & 14).

• Περιστρέψτε προσεκτικά τον άνω τροχό (8) χειροκίνητα για τουλάχιστον τρεις περιστροφές (φροντίζοντας να μην αγγίξετε τη λεπίδα) και παρακολουθήστε την κίνηση της λεπίδας.

• Εάν η λεπίδα εκτρέπεται προς οποιαδήποτε πλευρά του τροχού, ακολουθήστε το επόμενο βήμα για να ρυθμίσετε την πορεία της λεπίδας.

• Χαλαρώστε το κουμπί ασφάλισης της διαδρομής της λεπίδας (a). Συνεχίστε να περιστρέφετε τον τροχό και γυρίστε αργά το κουμπί διαδρομής της λεπίδας (b) προς την επιθυμητή κατεύθυνση μέχρι η λεπίδα να κεντραριστεί πάνω από τους τροχούς.

• Γυρίζοντας το κουμπί διαδρομής της λεπίδας προς το μέρος σας, η λεπίδα μετακινείται προς τα αριστερά και γυρίζοντάς την μακριά από εσάς, η λεπίδα μετατοπίζεται προς τα

• Περιστρέψτε τον τροχό μερικές ακόμη στροφές για να βεβαιωθείτε ότι η λεπίδα κινείται τώρα σταθερά στο κέντρο του τροχού (d).

• Κλείστε και κλειδώστε τα καλύμματα (13 & 14).POWX1800 EL Copyright © 2022 VARO Σ ε λ ί δ α | 8 www.varo.com ΣΗΜΕΙΩΣΗ: Το πριόνι διαθέτει ένα μικρό παράθυρο (e), το οποίο επιτρέπει την επιθεώρηση της διαδρομής της λεπίδας χωρίς να χρειάζεται να ανοίξετε τα καλύμματα. ΣΗΜΕΙΩΣΗ: Η παρακολούθηση της διαδρομής της λεπίδας θα είναι πιο δύσκολη με λεπτότερες λεπίδες.

7.3 Ρύθμιση των οδηγών πριονοταινίας

Σημαντικό: Τα ρουλεμάν στήριξης και οδηγού πρέπει να ρυθμίζονται κάθε φορά που αλλάζει η πριονοταινία.

7.3.1 Άνω ωστικό ρουλεμάν (Εικ. L)

• Χαλαρώστε το άνω δεξί μπουλόνι (a) χρησιμοποιώντας το εξαγωνικό κλειδί S4 για να ρυθμίσετε τη θέση του ωστικού ρουλεμάν (b) το οποίο κινείται κατά μήκος του πίσω μέρους της πριονοταινίας.

• Το ρουλεμάν πρέπει να τοποθετείται 0,5 mm από το πίσω μέρος της πριονοταινίας.

• Ξανασφίξτε το μπουλόνι (a).

7.3.2 Επάνω πλευρικοί οδηγοί (Εικ. Μ)

• Χαλαρώστε τις δύο ακέφαλες βίδες (a) χρησιμοποιώντας το εξαγωνικό κλειδί S2 για να ρυθμίσετε τους δύο πλευρικούς οδηγούς και στις δύο πλευρές της λεπίδας.

• Οι πλευρικοί οδηγοί (b) πρέπει να τοποθετούνται 0,25 mm μακριά από την πριονοταινία (7).

• Σφίξτε εκ νέου τις ακέφαλες βίδες (a).

• Χαλαρώστε το κάτω δεξί μπουλόνι (c) χρησιμοποιώντας το εξαγωνικό κλειδί S4.

• Μετακινήστε το μπλοκ οδήγησης (d) για να τοποθετήσετε τους πλευρικούς οδηγούς 1 έως 2 mm από τα δόντια της λεπίδας (7).

• Σφίξτε εκ νέου το μπουλόνι (c).

7.3.3 Ρύθμιση κάτω ρουλεμάν λεπίδας και πλευρικών οδηγών (Εικ. A & N)

• Ανοίξτε το κάλυμμα του κάτω τροχού (14).

• Το τραπέζι μπορεί να χρειαστεί να αφαιρεθεί για ευκολότερη πρόσβαση στις βίδες

• Η διαδικασία είναι η ίδια με τη ρύθμιση του άνω ρουλεμάν και των οδηγών.

• Προχωρήστε με τον ίδιο τρόπο όπως εξηγείται στις παραγράφους 7.3.1 και 7.3.2, το ρουλεμάν και οι πλευρικοί οδηγοί είναι ακριβώς οι ίδιοι.

• Ωστόσο, το μπουλόνι ασφάλισης «a» στο σχήμα L και το μπουλόνι ασφάλισης «c» στο σχήμα M, πρέπει να έχουν διαφορετική πρόσβαση μέσω 2 οπών (b) στο πλαίσιο πριονιού ακριβώς κάτω από το τραπέζι εργασίας.

• Κλείστε το κάλυμμα του κάτω τροχού.

7.3.4 Ρύθμιση της γωνίας του τραπεζιού εργασίας (Εικ. B & O)

• Χαλαρώστε το κουμπί ασφάλισης τραπεζιού (a) που βρίσκεται στο πίσω μέρος του ταινοπρίονου.

• Ρυθμίστε το τραπέζι στην επιθυμητή γωνία χρησιμοποιώντας το κουμπί ρύθμισης γωνίας (b) και την ένδειξη γωνίας (c).

• Το τραπέζι μπορεί να πάρει κλίση 45 μοιρών.

• Χρησιμοποιήστε την ένδειξη γωνίας (c) και την κλίμακα γωνίας τραπεζιού (6) για να επιβεβαιώσετε την επιθυμητή γωνία και σφίξτε το κουμπί ασφάλισης τραπεζιού (a).POWX1800 EL Copyright © 2022 VARO Σ ε λ ί δ α | 9 www.varo.com ΣΗΜΕΙΩΣΗ: Το τραπέζι σε κάθετη θέση ως προς τη λεπίδα, αντιστοιχεί σε ένδειξη κλίμακας 0°. 8 ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΜΗΜΑΤΩΝ (ΕΙΚ. A, B, C, D & P)

8.1 Αλλαγή πριονοταινίας

Σημαντικό: Φοράτε πάντα γάντια ασφαλείας όταν εκτελείτε εργασία στην πριονοταινία.

• Αφαιρέστε το εξαγωνικό μπουλόνι M6x24, τη ροδέλα ελατηρίου, τον επίπεδο δακτύλιο και το παξιμάδι-πεταλούδα (a) (Εικ. D) από τη διάταξη του τραπεζιού εργασίας.

• Ανοίξτε τα άνω και κάτω καλύμματα λεπίδας (13 & 14). Ρυθμίστε το άνω προστατευτικό λεπίδας (15) στη χαμηλότερη θέση του, ελαχιστοποιώντας το διάστημα μεταξύ του κάτω μέρους του προστατευτικού λεπίδας και του τραπεζιού εργασίας.

• Ανοίξτε το κάλυμμα του προστατευτικού καλύμματος της λεπίδας (15) τσιμπώντας την ραβδωτή επιφάνεια στο κάτω αριστερό μέρος του καλύμματος και τραβώντας το προς τα έξω (Εικ. H).

• Σηκώστε και χαλαρώστε τον επιλογέα τάνυσης (19) μέχρι να αφαιρέσετε την πριονοταινία από το μηχάνημα (Εικ. P).

• ΣΗΜΕΙΩΣΗ: Τώρα είναι μια καλή στιγμή για να καθαρίσετε το ταινιοπρίονο για να εξασφαλίσετε την καλύτερη απόδοση.

• Καθαρίστε τυχόν πριονίδια, τεμάχια ξύλου κ.λπ. με ηλεκτρική σκούπα.

• Βεβαιωθείτε ότι οι τροχοί και οι ελαστικές ταινίες δεν περιέχουν πριονίδια και θραύσματα.

• Αυτό προωθεί την καλή ισορροπία των τροχών και την καλή διαδρομή των λεπίδων.

• Τοποθετήστε τη νέα πριονοταινία μέσα από τις καθοδηγητικές σχισμές τόσο στην αριστερή όσο και στη δεξιά πλευρά του μηχανήματος πάνω και κάτω από τις ελαστικές

• Τοποθετήστε την πριονοταινία στο κέντρο των ελαστικών ταινιών.

• Βεβαιωθείτε ότι τα δόντια της λεπίδας δείχνουν προς το τραπέζι.

• Περιστρέψτε το κουμπί τάνυσης της λεπίδας (19) δεξιόστροφα για να ασκήσετε πίεση στη νέα πριονοταινία.

• Κλείστε το επάνω κάλυμμα του οδηγού λεπίδας (15) πιέζοντας προς τα μέσα μέχρι να ασφαλίσει στη θέση του.

• Αντικαταστήστε τον εξαγωνικό κοχλία M6x24, τη ροδέλα ελατηρίου, την επίπεδη ροδέλα και το παξιμάδι-πεταλούδα (a) (Εικ. D) στη διάταξη του τραπεζιού εργασίας.

• Μετά από κάθε αλλαγή λεπίδας, φροντίζετε να ακολουθείτε τις οδηγίες στο κεφάλαιο 7 για να ρυθμίσετε τη διαδρομή της πριονοταινίας, την τάνυση και τους άνω και κάτω οδηγούς της πριονοταινίας.

• Ο σωστός συντονισμός του ταινιοπρίονου είναι απαραίτητος για να διασφαλιστεί η βέλτιστη απόδοση του μηχανήματος.

• Αφού ολοκληρωθούν όλες οι ρυθμίσεις και ο συντονισμός, κλείστε και κλειδώστε τα καλύμματα των άνω και κάτω τροχών (13 & 14).

8.2 Κριτήρια για την επιλογή της σωστής πριονοταινίας

• Στενές πριονοταινίες: Κατάλληλες για κοπή μικρής ακτίνας.

• Φαρδιές πριονοταινίες: Κατάλληλες για μακριές ευθείες κοπές σε ξύλο. Οι στενές πριονοταινίες έχουν την τάση να ακολουθούν τους κόκκους του ξύλου.

• Δόντια πριονοταινίας: Λεπτά δόντια παράγουν ένα λεπτό, αλλά αργό κόψιμο.

• Τα χοντρά δόντια παράγουν ένα χοντρό, αλλά γρήγορο κόψιμο.

• Η πριονοταινία που παρέχεται με το μηχάνημα είναι γενικής χρήσης.POWX1800 EL Copyright © 2022 VARO Σ ε λ ί δ α | 10 www.varo.com

8.3 Αντικατάσταση των ελαστικών πελμάτων στους κυλίνδρους της πριονοταινίας

• Αφαιρέστε πρώτα την πριονοταινία (7) όπως περιγράφεται στην παράγραφο 8.1.

• Σηκώστε το ελαστικό πέλμα (a) στον επάνω κύλινδρο της πριονοταινίας (8) χρησιμοποιώντας ένα μικρό κατσαβίδι και τραβήξτε το από τον κύλινδρο ταινίας πριονιού.

• Συνεχίστε με τον ίδιο τρόπο στον κάτω κύλινδρο της πριονοταινίας (9).

• Τραβήξτε τα νέα ελαστικά πέλματα (a) στους κυλίνδρους της πριονοταινίας (8 & 9).

• Τοποθετήστε εκ νέου την πριονοταινία (7), όπως περιγράφεται στην παράγραφο 8.1 και κλείστε τα πλευρικά καλύμματα (13 & 14).

8.4 Αντικατάσταση του ένθετου πάγκου (Εικ. C & Q)

• Το ένθετο πάγκου (a) πρέπει να αντικαθίσταται εάν υποστεί φθορά ή βλάβη, διότι διαφορετικά θα αποτελέσει μεγάλο κίνδυνο τραυματισμού.

• Πιέστε το παλιό ένθετο πάγκου (a) έξω από τον πάγκο του πριονιού (5) από κάτω.

• Τοποθετήστε το νέο ένθετο πάγκου (a) στον πάγκο του πριονιού (5) από πάνω. 9 ΠΡΙΝ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΤΟ ΕΡΓΑΛΕΙΟ ΓΙΑ ΠΡΩΤΗ ΦΟΡΑ

• Σημειώστε ότι το εργαλείο πρέπει να τοποθετηθεί σε σταθερή θέση στον πάγκο εργασίας ή να στερεωθεί με μπουλόνια σε σταθερό βοηθητικό σκελετό.

• Υπάρχουν οπές στη βάση του μηχανήματος (1) για την ασφάλισή του.

• Πριν ξεκινήσετε το μηχάνημα, ελέγξτε ότι όλα τα καλύμματα είναι ο εξοπλισμός ασφαλείας είναι σωστά τοποθετημένα.

• Βεβαιωθείτε ότι η πριονοταινία (7) μετακινείται ελεύθερα.

• Πριν ενεργοποιήσετε το εργαλείο, σιγουρευτείτε ότι όλα τα κινούμενα μέρη του μηχανήματος κινούνται εύκολα και ότι η πριονοταινία είναι σωστά τοποθετημένη.

• Πριν συνδέσετε το εργαλείο με την τροφοδοσία, σιγουρευτείτε ότι τα χαρακτηριστικά που αναγράφονται στην πλάκα χαρακτηριστικών είναι ίδια με αυτά της τροφοδοσίας.

• Ελέγξτε το τεμάχιο εργασίας που σκοπεύετε να κόψετε για ξένα σώματα όπως καρφιά ή βίδες και αφαιρέστε τα εάν χρειάζεται. 10 ΛΕΙΤΟΥΡΓΙΑ Διαβάστε τις ακόλουθες διαδικασίες ασφαλούς λειτουργίας προς αποφυγή τραυματισμού ή/και ζημιάς στο μηχάνημα ή/και στο τεμάχιο εργασίας.

• Σημαντικό. Αφού ολοκληρώσετε τις ρυθμίσεις, συνιστούμε να κάνετε μια δοκιμαστική τομή για να βεβαιωθείτε ότι οι διαστάσεις που ορίσατε είναι σωστές.

• Όταν εργάζεστε με το ταινιοπρίονο μετακινείτε πάντα τον πάνω οδηγό πριονοταινίας (16) όσο πιο κοντά είναι δυνατό στο τεμάχιο εργασίας.

• Πιέστε το τεμάχιο εργασίας έτσι ώστε να είναι όσο το δυνατόν πιο επίπεδο στον πάγκο (5) για να αποτρέψετε εμπλοκή της πριονοταινίας (7).

• Καθοδηγήστε το τεμάχιο εργασίας με ομοιόμορφη ταχύτητα τροφοδοσίας έτσι ώστε η πριονοταινία (14) να μπορεί να κόψει εύκολα το υλικό χωρίς εμπλοκή.

• Χρησιμοποιήστε το παράλληλο στοπ (11) ή το πλευρικό στοπ (12) για όλες τις τομές για τις οποίες είναι δυνατή η χρήση τους.

• Πάντα να καθοδηγείτε το τεμάχιο εργασίας από τη μακρύτερη πλευρά κατά τη διάρκεια της

• Πάντα να ολοκληρώνεται την κοπή με ένα πέρασμα εάν είναι δυνατόν.

• Εάν δεν μπορείτε να κάνετε αλλιώς παρά να τραβήξετε ένα τεμάχιο εργασίας προς τα πίσω, πρέπει πρώτα να σβήσετε το ταινιοπρίονο και να περιμένετε μέχρι να σταματήσει εντελώς η πριονοταινία (7).POWX1800 EL Copyright © 2022 VARO Σ ε λ ί δ α | 11 www.varo.com

10.1 Συλλογή σκόνης (Εικ. B & Q)

Για καλύτερη εξαγωγή σκόνης από την επιφάνεια εργασίας, μπορείτε να συνδέσετε στο μηχάνημα μια ηλεκτρική σκούπα οικιακής χρήσης.

10.2 Άναμμα/Σβήσιμο (Εικ. A)

• Ξεκινήστε N169 πατώντας το πράσινο κουμπί “I” (Εικ. 4).

• Σταματήστε την πριονοταινία πατώντας το κόκκινο κουμπί “0” (Εικ. 4). Σημαντικό. Το ταινιοπρίονο είναι εξοπλισμένο με διακόπτη ασφαλείας για την αποτροπή εκ νέου ενεργοποίησης μετά από διακοπή ρεύματος.

10.3 Χρήση του μετρητή φαλτσογωνιας (Εικ. A & R)

• Σύρετε τον μετρητή φαλτσογωνιάς (12) σε μία από τις δύο αυλακώσεις στο τραπέζι εργασίας (5).

• Ξεβιδώστε τη βίδα ασφάλισης (a) στον μετρητή φαλτσογωνιάς.

• Ορίστε την απαιτούμενη γωνία στην κλίμακα.

• Σφίξτε ξανά τη βίδα ασφάλισης (a).

10.4 Χρήση του παράλληλου οδηγού (Εικ. B & S)

• Ο παράλληλος οδηγός (11) χρησιμοποιείται για ευθείες τομές.

• Τοποθετήστε τον παράλληλο οδηγό (11) στο τραπέζι εργασίας με την πλευρά παράλληλη προς τη λεπίδα.

• Ρυθμίστε την απόσταση του παράλληλου οδηγού (11) από τη λεπίδα ανάλογα με το μήκος που θέλετε να κόψετε.

• Ασφαλίστε τον οδηγό στη θέση του πιέζοντας προς τα κάτω τη λαβή ασφάλισης οδηγού κοπής (a).

• Βεβαιωθείτε ότι ο οδηγός είναι κλειδωμένος πριν από τη λειτουργία.

10.5 Εκτέλεση γωνιακών κοπών (Εικ. A, B & T)

• Ο πάγκος πριονιού (5) μπορεί να πάρει κλίση από 0° έως 45° προς τα έξω για την πραγματοποίηση γωνιακών κοπών.

• Βλ. παράγραφο 7.3.4 σχετικά με τον τρόπο ρύθμισης της γωνίας του τραπεζιού εργασίας. Σημαντικό: Για να ασφαλίζονται τα τεμάχια εργασίας, των οποίων το μέγεθος το επιτρέπει, ώστε να αποτρέπεται η ολίσθηση, ο παράλληλος οδηγός (11) πρέπει πάντα να τοποθετείται στο εξωτερικό δεξιό μέρος του πάγκου του πριονιού (5) για την πραγματοποίηση γωνιακών κοπών.

• Εάν το μέγεθος του τεμαχίου εργασίας το επιτρέπει, τοποθετήστε τον παράλληλο οδηγό (11) στην εξωτερική δεξιά πλευρά του πάγκου του πριονιού (5).

• Χαμηλώστε τον οδηγό της πριονοταινίας (16) όσο το δυνατόν περισσότερο πάνω στο τεμάχιο εργασίας.

• Θέστε σε λειτουργία το ταινιοπρίονο.

• Πιέστε το τεμάχιο εργασίας πάνω στον παράλληλο οδηγό (11) με το αριστερό σας χέρι.

• Πιέστε το τεμάχιο κατεργασίας επίπεδα πάνω στον πάγκο του πριονιού (5) με το άλλο σας

• Τώρα σύρετε το τεμάχιο εργασίας πάνω στην πριονοταινία (7) με ομοιόμορφη ταχύτητα τροφοδοσίας. Σημαντικό: Αφού ολοκληρώσετε όλες τις ρυθμίσεις, συνιστάται να πραγματοποιήσετε μια δοκιμαστική κοπή για να βεβαιωθείτε ότι όλες οι διαστάσεις που έχετε ορίσει είναι σωστές.POWX1800 EL Copyright © 2022 VARO Σ ε λ ί δ α | 12 www.varo.com

10.6 Πραγματοποίηση τομών κατά μήκος (Εικ. A, B & U)

Κόψτε ένα τεμάχιο εργασίας κατά μήκος.

• Εάν είναι δυνατόν βάλτε το παράλληλο στοπ (1) στην αριστερή πλευρά του πάγκου του πριονιού (5).

• Χαμηλώστε τον οδηγό της πριονοταινίας (16) όσο το δυνατόν πιο μακριά από το τεμάχιο

• Ανάψτε το ταινιοπρίονο.

• Πιέστε το τεμάχιο εργασίας πάνω στο παράλληλο στοπ (11) με το δεξί σας χέρι. Τοποθετήστε επίπεδα το τεμάχιο εργασίας πάνω στον πάγκο (5) με το άλλο σας χέρι.

• Τώρα ολισθήστε το τεμάχιο εργασίας στην πριονοταινία (7) με ομοιόμορφη ταχύτητα τροφοδοσίας.

10.7 Πραγματοποίηση εγκάρσιων κοπών (Εικ. A, B, R & S)

• Κόψτε ένα τεμάχιο εργασίας πλευρικά.

• Πιέστε τον μετρητή φαλτσογωνιάς (12) σε μία από τις δύο αυλακώσεις στο τραπέζι εργασίας (5) και ρυθμίστε την απαιτούμενη γωνία στην κλίμακα του μετρητή φαλτσογωνιάς (12).

• Χαμηλώστε τον οδηγό της πριονοταινίας (16) όσο το δυνατόν περισσότερο πάνω στο τεμάχιο εργασίας.

• Θέστε σε λειτουργία το ταινιοπρίονο.

• Πιέστε το τεμάχιο εργασίας σταθερά πάνω στον μετρητή φαλτσογωνιάς (12) με το δεξί σας

• Πιέστε το τεμάχιο εργασίας στο τραπέζι εργασίας (5) με το άλλο σας χέρι.

• Τώρα σύρετε το τεμάχιο εργασίας πάνω στην πριονοταινία (7) με ομοιόμορφη ταχύτητα τροφοδοσίας.

10.8 Εκτέλεση διπλών φαλτσοκοπών (Εικ. R & V)

• Κόψτε ένα τεμάχιο εργασίας πλευρικά.

• Πιέστε τον μετρητή φαλτσογωνιάς (12) σε μία από τις δύο αυλακώσεις στο τραπέζι εργασίας (5) και ρυθμίστε την απαιτούμενη γωνία στην κλίμακα στον μετρητή φαλτσογωνιάς (12).

• Χαμηλώστε τον οδηγό της πριονοταινίας (16) όσο το δυνατόν περισσότερο πάνω στο τεμάχιο εργασίας.

• Θέστε σε λειτουργία το ταινιοπρίονο.

• Πιέστε το τεμάχιο εργασίας σταθερά πάνω στον μετρητή φαλτσογωνιάς (12) με το δεξί σας

• Πιέστε το τεμάχιο εργασίας στο τραπέζι εργασίας (5) με το άλλο σας χέρι.

• Τώρα σύρετε το τεμάχιο εργασίας πάνω στην πριονοταινία (7) με ομοιόμορφη ταχύτητα τροφοδοσίας.

10.9 Πραγματοποίηση ελεύθερων τομών (Εικ. V)

Το πιο ενδιαφέρον χαρακτηριστικό ενός ταινιοπρίονου είναι η δυνατότητα να πραγματοποιήσετε ελεύθερες τομές.

• Χαμηλώστε τον οδηγό της πριονοταινίας (16) όσο το δυνατόν πιο μακριά από το τεμάχιο

• Ανάψτε το ταινιοπρίονο.

• Πιέστε το τεμάχιο εργασίας έτσι ώστε να είναι επίπεδο πάνω στον πάγκο (5) και ολισθήστε το αργά προς την πριονοταινία (7).

• Χρησιμοποιήστε μια χαμηλή ταχύτητα τροφοδοσίας για όλες τις ελεύθερες τομές καθώς θα σας δώσει τη δυνατότητα να ακολουθήσετε την απαιτούμενη γραμμή πιο εύκολα.

• σε ορισμένες περιπτώσεις μπορεί να χρειαστεί να κάνετε μια πρόχειρη κοπή 5-10 χιλιοστά μακριά από την πραγματική γραμμή κοπής.

• Εάν η καμπύλη που θέλετε να κόψετε είναι πολύ μεγάλη για την πριονοταινία (7) που χρησιμοποιείτε, πρέπει πρώτα να κάνετε βοηθητικές τομές μέχρι το μπροστινό άκρο τηςPOWX1800 EL Copyright © 2022 VARO Σ ε λ ί δ α | 13 www.varo.com καμπύλης, έτσι ώστε αυτά τα κομμάτια ξύλου να αποκοπούν και να πέσουν όταν θα έχετε πριονίσει την τελική ακτίνα. 11 ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΠΡΟΣΤΑΣΙΑ Προσοχή! Πριν εκτελέσετε οποιαδήποτε εργασία στο εργαλείο, βγάλτε το από την πρίζα.

• Διατηρείτε καθαρές τις οπές εξαερισμού του εργαλείου για να μην υπερθερμανθεί το

• Να καθαρίζετε τακτικά το μηχάνημα με ένα μαλακό πανί, κατά προτίμηση μετά από κάθε

• Να διατηρείτε ελεύθερες τις σχισμές εξαερισμού από σκόνη και βρωμιές.

• Εάν οι βρωμιές δεν βγουν χρησιμοποιήσετε μαλακό ύφασμα νοτισμένο με σαπουνάδα. Μη χρησιμοποιείτε ποτέ διαλυτικά όπως πετρέλαιο, αλκοόλ, αμμωνία, κτλ. Αυτά τα διαλυτικά μπορεί να κάνουν ζημιά στα πλαστικά μέρη.

• Λιπάνετε τους οδηγούς της πριονοταινίας (19) (20) (21) (πάνω και κάτω) σε τακτά χρονικά διαστήματα. 12 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Τάση παροχής ρεύματος 230-240 V~ Συχνότητα δικτύου 50 Hz Ονομαστική ισχύς 350 W (S2 :10min) Τύπος μοτέρ

Ταχύτητα πριονοταινίας 630 m / min Μήκος λεπίδας 1511 mm Πλάτος λεπίδας 6,5 mm Μέγ. βάθος κοπής 89 mm Μέγ. πλάτος κοπής 228 mm Μέγεθος πάγκου 313 x 302 mm

19 kg Διαμέτρος εξόδου σκόνης 63,5 mm 13 ΘΟΡΥΒΟΣ Τιμές εκπομπής θορύβου μετρημένες σύμφωνα με το σχετικό πρότυπο. (K=3) Στάθμη ηχητικής πίεσης LpA 91 dB(A) Στάθμη ηχητικής ισχύος LwA 99 dB(A) ΠΡΟΣΟΧΗ! Φοράτε ωτοασπίδες όταν η ηχητική πίεση είναι πάνω από 85 dB(A).POWX1800 EL Copyright © 2022 VARO Σ ε λ ί δ α | 14 www.varo.com 14 ΤΜΗΜΑ ΣΕΡΒΙΣ

• Τυχόν ελαττωματικοί διακόπτες θα πρέπει να αντικαθίστανται από το τμήμα εξυπηρέτησης πελατών της εταιρείας μας.

• Εάν το καλώδιο σύνδεσης (ή το φις) έχει υποστεί ζημιά, θα πρέπει να αντικατασταθεί με κατάλληλο καλώδιο, το οποίο διατίθεται από το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Η αντικατάσταση του καλωδίου σύνδεσης θα πρέπει να πραγματοποιείται μόνο από το τμήμα εξυπηρέτησης πελατών της εταιρείας μας (δείτε τελευταία σελίδα) ή από εξειδικευμένο ηλεκτρολόγο. 15 ΑΠΟΘΗΚΕΥΣΗ

• Καθαρίστε καλά το εργαλείο και τα εξαρτήματά του.

• Αποθηκεύστε το μακριά από τα παιδιά, σε μια σταθερή και ασφαλή θέση, σε ψυχρό και στεγνό χώρο, και αποφύγετε τις υπερβολικά υψηλές και υπερβολικά χαμηλές θερμοκρασίες. 16 ΕΓΓΥΗΣΗ

• Αυτό το προϊόν έχει εγγύηση για περίοδο 36 μηνών που ισχύει από την ημερομηνία αγοράς του πρώτου χρήστη.

• Αυτή η εγγύηση καλύπτει όλα τα ελαττώματα υλικών και κατασκευής. Δεν συμπεριλαμβάνει μπαταρίες, φορτιστές, ελαττωματικά εξαρτήματα που υπόκεινται σε φυσιολογική φθορά, όπως ρουλεμάν, καρβουνάκια, καλώδια και φις, ή αξεσουάρ όπως τρυπάνια, μύτες τρυπανιών, πριονόλαμες, κλπ., ζημιές ή ελαττώματα που προκύπτουν από κακή χρήση, ατυχήματα ή τροποποιήσεις, ούτε έξοδα μεταφοράς.

• Ζημιές ή/και ελαττώματα που προκύπτουν από κακή χρήση, επίσης δεν εμπίπτουν στους όρους αυτής της εγγύησης.

• Επίσης αποποιούμεθα κάθε ευθύνη για οποιονδήποτε σωματικό τραυματισμό προκληθεί από κακή χρήση του εργαλείου.

• Οι επισκευές πρέπει να γίνονται μόνο από εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών για εργαλεία Powerplus.

• Για περισσότερες πληροφορίες, μπορείτε πάντα να καλέσετε τον αριθμό 00 32 3 292 92

• Οποιαδήποτε μεταφορικά έξοδα θα επιβαρύνουν πάντα τον πελάτη, εκτός αν έχει συμφωνηθεί διαφορετικά γραπτώς.

• Εντούτοις, δεν μπορεί να εγερθεί καμία αξίωση εγγύησης αν η ζημιά του μηχανήματος είναι αποτέλεσμα παραμελημένης συντήρησης ή υπερφόρτωσης.

• Αποκλείεται κατηγορηματικά από την εγγύηση οποιαδήποτε ζημιά προκύψει από εισχώρηση υγρού, διείσδυση υπερβολικής ποσότητας σκόνης, εσκεμμένη ζημιά (σκόπιμα ή από μεγάλη απερισκεψία), ακατάλληλη χρήση (χρήση για σκοπούς για τους οποίους η συσκευή δεν είναι κατάλληλη), αδέξια χρήση (π.χ. αμέλεια τήρησης των οδηγιών που δίνονται στο εγχειρίδιο), ανεπιτήδεια συναρμολόγηση, πλήξη από κεραυνό, σφάλμα τάσης δικτύου ρεύματος. Αυτή η λίστα δεν είναι περιοριστική.

• Η αποδοχή αξιώσεων εγγύησης δεν μπορεί ποτέ να οδηγήσει σε παράταση της περιόδου εγγύησης ούτε σε έναρξη νέας περιόδου εγγύησης στην περίπτωση αντικατάστασης μιας

• Οι συσκευές ή τα εξαρτήματα που αντικαθίστανται βάσει εγγύησης, περιέρχονται στην κατοχή της Varo NV.

• Διατηρούμε το δικαίωμα να απορρίψουμε κάθε αξίωση όπου δεν είναι δυνατή η επιβεβαίωση της αγοράς ή δεν είναι σαφές εάν το προϊόν έχει συντηρηθεί σωστά. (Καθαρές οπές αερισμού, τακτική συντήρηση στα καρβουνάκια, κλπ.)

• Πρέπει να κρατήσετε την απόδειξη αγοράς ως τεκμήριο της ημερομηνίας αγοράς του προϊόντος.POWX1800 EL Copyright © 2022 VARO Σ ε λ ί δ α | 15 www.varo.com

• Το μηχάνημά σας πρέπει να επιστραφεί στον προμηθευτή σας μη αποσυναρμολογημένο και σε αποδεκτά καθαρή κατάσταση, (μέσα στην αρχική του πλαστική συσκευασία, αν ισχύει για το προϊόν), συνοδευόμενο από την απόδειξη αγοράς. 17 ΠΕΡΙΒΑΛΛΟΝ Εάν η συσκευή σας πρέπει να αντικατασταθεί μετά από παρατεταμένη χρήση, μην την πετάξετε στα οικιακά απορρίμματα αλλά απορρίψτε την με ασφαλή για το περιβάλλον τρόπο. Τα απορρίμματα που παράγονται από τα ηλεκτρικά μηχανήματα δεν μπορούμε να τα επεξεργαστούμε όπως τα οικιακά απορρίμματα. Προνοήστε για την ανακύκλωση εκεί όπου είναι διαθέσιμες οι κατάλληλες εγκαταστάσεις. Συμβουλευθείτε τους τοπικούς φορείς ή τον αντιπρόσωπο για συμβουλές σχετικά με τη συλλογή και την

18 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ VARO N.V. Vic. Van Rompuy N.V. Joseph Van Instraat 9 BE2500 Lier BELGIUM, δηλώνει ότι το κάτωθι Προϊόν: Ταινιοπρίονο 350 W Εμπορικό σήμα: POWERplus Μοντέλο: POWX1800 είναι σύμφωνο με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις των εφαρμοστέων Ευρωπαϊκών Οδηγιών, με βάση την εφαρμογή των ευρωπαϊκών εναρμονισμένων προτύπων. Οποιαδήποτε άνευ αδείας τροποποίηση της συσκευής καθιστά άκυρη αυτή τη δήλωση. Ευρωπαϊκές Οδηγίες (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής): 2011/65/EU 2006/42/EC Annex IV Notified Body TuV Sud - DE 2014/30/EU Ευρωπαϊκά εναρμονισμένα πρότυπα (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής): EN61029-1 : 2009 EN61029-2-5 : 2011

EN61000-3-3 : 2013 Θεματοφύλακας της Τεχνικής Τεκμηρίωσης: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Ο κάτωθι υπογεγραμμένος ενεργεί εξ ονόματος του Γενικού Διευθυντή της εταιρείας, Ludo Mertens Ρυθμιστικές Υποθέσεις – Διευθυντής Συμμόρφωσης 01/07/2022, Lier - BelgiumPOWX1800 HR Copyright © 2022 VARO S t r a n i c a | 1 www.varo.com 1 NAMJENA ........................................................................................ 3 2 OPIS (SLIKA ) .................................................................................. 3
