Produkttyp	Bandsåg
Märke	PowerPlus
Modell	POWX1800
Matningsspänning	230-240 V~, 50 Hz
Effekt	350 W (S2-10 min)
Motortyp	Induktionsmotor
Bandhastighet	630 m/min
Bladlängd	1511 mm
Bladbredd	6,5 mm
Max skärdjup	89 mm
Max skärbredd	228 mm
Bordsmått	313 x 302 mm
Bordets lutning	0° till 45°
Nettovikt	19 kg
Diameter dammutsu	63,5 mm
Ljudtrycksnivå	91 dB(A) (K=3)
Ljudeffektnivå	99 dB(A) (K=3)
Garanti	36 månader
Avsedd användning	Tvär- och längdsnitt i trä och liknande material (icke-professionellt bruk)
Säkerhetsutrustning	Bladskydd, hjulkåpor, säkerhetsbrytare
Underhåll	Rengör regelbundet, smörj guiderna, byt blad och drivremmar om de är slitna
Reservdelar	Blad, gummiremmar, avtagbar plåt, sidoguider
Reparationsbarhet	Låt repareras av en auktoriserad fackman, originaldelar rekommenderas

Vanliga frågor - POWX1800 PowerPlus

Vilka typer av snitt kan jag göra med bandsågen POWX1800?

Du kan göra längdsnitt (i längdriktningen), tvärsnitt (i breddriktningen), snedsnitt (genom att luta bordet upp till 45°) och frisnitt för kurviga former.

Hur justerar jag bladspänningen?

Använd spänningsspaken (19) som sitter på ovankåpan. Vrid medurs för att öka spänningen, moturs för att minska. Bladet får inte böjas mer än 2 mm när man knackar lätt på det.

Hur centrerar jag bladet på hjulen?

Öppna hjulkåporna, lossa justeringslåsknappen och vrid justeringsratten tills bladet går i mitten av hjulen. Ett fönster gör att du kan kontrollera utan att öppna kåporna.

Hur byter jag sågbladet?

Koppla bort maskinen, ta bort bordet om nödvändigt, öppna kåporna, lossa spänningsspaken, ta bort det gamla bladet, montera det nya med tänderna riktade mot bordet, spänn det och stäng kåporna. Använd skyddshandskar.

Vad är max skärdjup?

Max skärdjup är 89 mm och max skärbredd är 228 mm.

Hur använder jag parallellanslaget?

Placera parallellanslaget på bordet, parallellt med bladet, ställ in önskat avstånd beroende på snittet, lås det sedan med handtaget. Det ger raka och exakta snitt.

Hur justerar jag geringsanslaget?

Sätt in geringsanslaget i ett spår på bordet, lossa fästskruven, ställ in önskad vinkel på skalan, och dra sedan åt skruven.

Vilket regelbundet underhåll behövs?

Rengör regelbundet ventilationsöppningarna och maskinen med en mjuk trasa. Smörj bladguiderna (övre och nedre) med lätt olja. Kontrollera bladets spänning och inriktning.

Levereras maskinen utan blad?

Sågen levereras med ett universalblad monterat. Reservblad finns: tunna för snäva radier, breda för raka snitt, fintandade för långsamma och rena snitt, grovtandade för snabba snitt.

Hur kan jag dammsuga upp dammet?

Sågen har ett utsugningsuttag med en diameter på 63,5 mm. Du kan ansluta en vanlig dammsugare för att avlägsna dammet.

BRUKSANVISNING POWX1800 PowerPlus

10.9 Frihändskutt (Fig. V)

Den mest enestaende egenskapen til en bandsag er muligheten til a utfore fullstendige frihandskutt.

• Senk sagbladforgen (16) sä langt ned mot arbeidsstykket som mulig.
• Sla pā bándsagen.
• Trykk arbeidsstykket flatt mot sagbenken (5) og skyv det sakte opp mot sagbladet (7).
• Bruk lav innmatingshastighet for alle frihändskutt, da dette gjör det enklere à ffolge onsket linje.
  I noen tilfeller ma du kanskie giore et grovt kutt ca. 5-10 mm fra den eigentlige kuttlinien.
  Hvis kurven du vil kutte er for krapp for sagbladet (7) du bruker, ma du forst lage noen hjelpekutt inn mot overkanten av kurven sik at disse trestykkene vi falle av nár du sager den endelige radiusen.

10.9 Sādan laves frihändssnit (Fig. V)

1 AVSEDD ANVÄNDNING 3
2 BESKRIVNING 3
3 FÖRPACKNINGSINNEHÄLL 3
4 SYMBOLER 4
5 ALLMÄNNASÄKERHETSANVISNINGAR 4
5.1 Arbetsplatsen 4
5.2 Elektrisk sakerhet 4
5.3 Personlig sakerhet 5
5.4 Varsam skötsel och användning av elektriska verktyg 5
5.5 Service
6 MONTERING 5
6.1 Montering av arbetsbordet (Fig. D, E & F) 6
7 BANDSAGSINSTÄLLNINGAR 6
7.1 Spänning av sagbandet (Fig. A, B, H & I). 6
7.2 Sagbandets sparring (Fig. A, J & K) 6
7.3 Justering av sagbandsstyrningarna.. 7
7.3.1 Övre axiallager (Fig. L). 7
7.3.2 Ovre sidostyrningar (Fig. M). 7
7.3.3 Justering av nedre sagbandslager och sidostyrningar (Fig. & N) 7
7.3.4 Justering av arbetsbordets vinkel (Fig. B & O). 7
8 BYTE AV DELAR (FIG. A, B, C, D & P) 8
8.1 Byte av sagbandet 8
8.2 Kriterier for val av ratt sagband 8
8.3 Byte av gummislitbanorna pa sagbandsrullarna (Fig. A, C & P)
8.4 Byte av bordsinatsen (Fig. C & Q) 9
9 INNAN MASKINEN ANVÄNS FÜRSTA GÄNGEN 9
10 ANVÄNDNING 9
10.1 Dammutsugning (Fig. B & Q) 9
10.2 lgangsattning och avstangning (Fig. A) 9
10.3 Användning av geringsanslaget (Fig. A & R) 9

POWX1800 SV

10.4 Använding av parallellanslaget (Fig. B & S) 10
10.5 Gora vinklade snitt (Fig. A, B & T) 10
10.6 Längsgaende sagning (Fig. A, B & U) 10
10.7 Gora tvarsnitt (Fig. A, B, R & S) 10
10.8 Gora dubbla geringssnitt (Fig. R & V) 10
10.9 Sagning pa fri hand (Fig. V) 11
11 UNDERHALL OCH SKOTSEL 11
11.1 Rengoring 11
11.2 Smorjning 11
12 TEKNISKA DATA 11
13 BULLER 12
14 SERVICEVERKSTAD 12
15 FÖRVARING 12
16 GARANTI 12
17 MILJOHANSYN 13
18 FORSAKRAN OM OVERENSSTAMMELSE 13

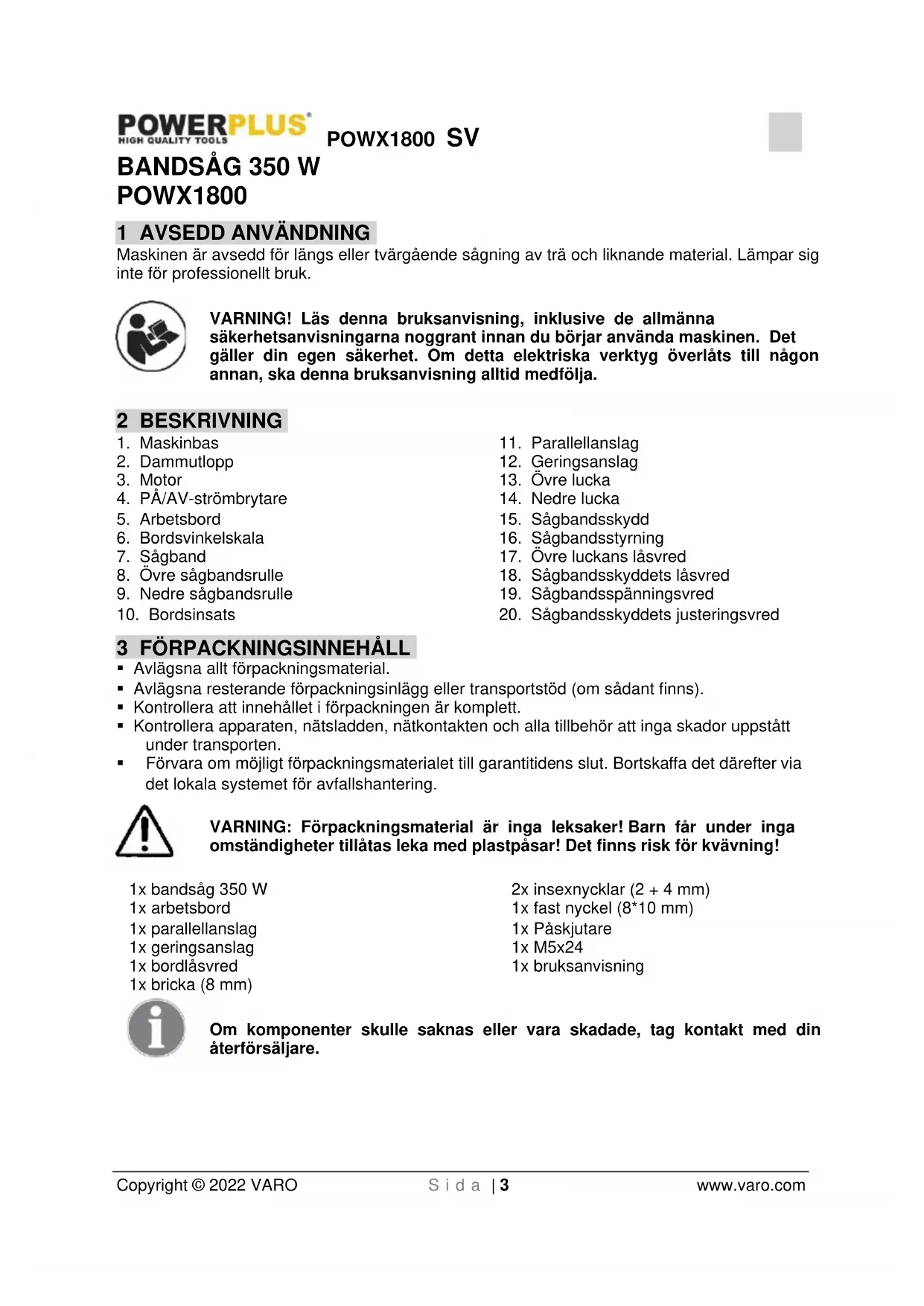

Maskinen ar avsedd for lungs erer tvargaende sagning av tra och liknande material. Lampar sig inte for professionelt bruk.

VARNING! Läs denna bruksanvising, inklusive de allmanna sakerhetsanvisingarna noggrant innan du börjar använda maskinen. Det gäller din egen sakerhet. Om detta elektriska verktyg överlåts till nagon annan, skä denna bruksanvising alltid medfolja.

2 BESKRIVNING

1. Maskinbas
2. Dammutlopp
3. Motor
4. PAVAV-strmbrytare
5. Arbetsbord
6. Bordsvinkelskala
7. Sagband
8. Řvresagbandsrulle
9. Nedre sagbandsrulle

10. Bordsinsats

11. Parallellanslag

12. Geringsanslag
13. Ovre lucka
14. Nedre lucka
15. Sagbandsskydd
16. Sågbandsstyrning
17. Ovre luckans lasyred
18. Sågbandsskyddets lásved
19. Sågbandsspänningsvred
20. Sågbandsskyddets justeringsvred

3 FÖRPACKNINGSINNEHÄLL

• Avlagsna allt forpackningsmaterial.
• Avlagsna resterande forpackningsinlagg aller transportstod (om sádant finns).
• Kontrollera att innehallet i forpackningen ar komplett.
• Kontrollera apparaten, natsladden, natkontakten och alla tillbehör att inga skador uppstätt under transporten.
• Förvara om möjigt forpackningsmaterialiet till garantitidens slut. Bortskaffa det)darefter via det lokala systemet for avfallshantering.

WARNING: Förpackningsmaterial ar inga leksaker! Barn fär under inga omständigheter tillåtas leka med plastpäsar! Det finns risk für kvävning!

1x bandsag 350 W
1x arbetsbord
1x parallellanslag
1x geringsanslag
1x bordlasyred
1x bricka (8 mm)

2x insexnycklar (2 + 4mm)
1x fast nyckel (8^*10mm)
1x Paskjutare
1xM5x24
1x bruksanvisning

Om komponenter skulle saknas eller vara skadade, tag kontakt med din Återförsäljare.

4 SYMBOLER

Följande symboler används i bruksanvisningen och/eller på maskinen:

	Studera manualen före användning.		Bär hörskelskydd.
	Varning / Fara!	CE	Uppfyller kraven i tillämpliga europeiska direktiv.
	Bär handskar.		Bär skyddsglasögon.
i	Viktig information.		Elektriskaprodukter fær inte slängas med hushållsavfallet.

5 ALLMÄNNASÄKERHETSANVISNINGAR

Läs alla sakerhetsvarningar och alla instruktioner. Uraktlåtenhet att följa alla varningar och instruktioner kan resultera i elektriska stötar, brand och/eller allvarliga personskador. Spar alla varningar och instruktioner for framtida konsultation. Termen „elektriskt verktyg“ hänsyftar på ditt natdrvna (med sladd) elektriska verktyg eller batteridrivna (sladdösa) elektriska verktyg.

5.1 Arbetsplatsen

• Hall arbetsplatsen i god ordning och väl upplyst. Oordning och daligt upplysta arbetsplatser inbjuder till olyckor.
• Arbeta inte med motordrivna verktyg i en omgivning där explosionsrisk foreligger, där det finns lättantändiga vätskor, gaser erler damm. Elektriska verktyg alstrar gnistor som kan antanda damm och Ångor.
• Hall barn och kringstaende personer på avstand vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan fö dig att tappa kontrollen over verktyget.

5.2 Elektrisk sakerhet

• Verktygets nätkontakt mäste passa till eluttaget. Nätkontakten fär under inga omständigheter andras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inteändrats och eluttag som overensstämmer med dessa minskar risken for elektriska stötar.
• Undvik kroppskontakt med jordade foremal som rorledninger, varmeelement, spisar och kylskap. Det foreligger storre risk for elektriska stotar om din kropp ar jordad.
  Hall verktyget borta fran regn och fuktiga forhallanden. Vatten som trangt in i ett elektriskt verktyg okar risken for elektriska stotar.
• Använd aldrig natsladden till vad den inte ar avseddd for. Bär aldrig eller hang upp verktyget i natsladden och dra aldrig i den for att dra ur nätkontakten. Håll sladden borta fran stark varme, olja, skarpa foremal och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken for elektriska stötar.
• När det elektriska verktyget används utomhus ska uteslutande förlängningskaplar avsedda für utomhusbruk användas. Användningen av en für utomhusbruk avsedd förlängningskabel minskar risken für elektriska stötar.
• Om det elektriska verktyget maste anvandas där det ar fuktigt, anslut det till atttag som ar skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risiken for elektriska stötar.
• Kontrollera alltid att natspanninger motvarsar den pa typskylten angivna.

• Var uppmärksam. Koncentrera dig på vad du häller på med och använd sunt fornuft;nar du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg dà du ar trött aller paverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.

• Använd sakerhetsutrustning och bär alltid skyddsglasögon. Sakerhetsutrustning som andningsmask, halkfria sakerhetsskodon, skyddshjalm och hörsksydd, beroende på vad verktyget ska användas till, minskar risken für personskador.

• Undvik att verktyget sätts igäng oavsiktligt. Kontrollera att strombrytaren stared i frän-läge innan nätkontakten sätts i eluttaget. Att bara verktyget med fingret på strombrytaren aller att sätta i nätkontakten med strombrytaren i till-läge kan leda till olyckor.
• Avlagsna justerverktyg aller nycklar innan maskinen startas. Nycklar som lammats kvarsittande i anslutning till nagon rörlig del av verktyget kan resultera i personskador.
• Overskatta inte dig själv. Stå alltid sækert och med god balans i alla situationer. Detta medger bättre kontroll av det motordrivna verktyget i oförutsedda situationer.
• Bär lámplig klädsel. Bär inte lost ätsittande kläder erer smycken. Håll här, kläder och handskar borta fran rörliga delar. Lõst ätsittande kläder, smycken och langt här kan fastna i rörliga delar.
• Om det finns anordninger for att ansluta dammsugnings och dammuppsamlingsutrustning, se till att dessa ar anslutna och att utrustningen anvands pa ratt satt. Användningen av saban utrustning minskar med damm forknippade risker.

5.4 Varsam skötsel och användning av elektriska verktyg

• Forcera inte det motordrivna verktyget. Använd det elektriska verktyg som böst motsvaran det arbete som ska utforas. Med det elektriska verktyg som böst passar det arbete som ska utforas, utförs arbetet bättre och säkrare.
• Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren ar farligt att använda och maste repareras.
• Dra nätkontakten ur eluttaget innan nagra inställninger av verktyget foretas, före byte av arbetsverktyg, och dä verktyget laggs at sidan. Dessa forebyggande säkerhetsåtgärder forhindrar att verktyget oavsiktligt startas.
• Förvara elektriska verktyg som inte används utom räckhäll für barn. Låt inte personer som inte ar fortrogna med det elektriska verktyget aller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg ar farliga i händerna på oerfarna användare.
• Underhäll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderigt och inte kärvar, och att deinte har sprickor eller skador som kan inverka menligt på verktygets Funktion. Om verktyget har delar som ar skadade, lät reparera det innan det äter används. Många olyckor orsakas av dåligt unterhällna elektriska verktyg.
• Häll skärande verktyg skarpa och rena. Riktigt unterhällna skärverktyg med skarpa skärkanter ar minde benägn att kärva eller fastna och lättare att bemästra.
  Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i overensstammelse med dessa anvisningar och på det satt som avsets medenna speciella typ av verktyg, med beaktande av arbetsforhällandena och det arbete som sha utforas. Användningen av elektriska verktyg forandra andamål an de de ar avsedda for kan leda till olyckstillbud.

5.5 Service

• Lat endast kvalificerat fackfolk reparera verktyget med anvandande av originalreservdar. Detta for att garantera att verktygets sakerhet vidmakthalls.

6 MONTERING

Viktigt. Dra ur nätkontakten ur eluttaget innan du börjar nagot slags arbete med underhall, justeringar eller montering.

6.1 Montering av arbetsbordet (Fig. D, E & F)

• Ta bort M6x24 sexkantsbuilt (a), bricka och vingmutter fran arbeitsbordsenheten.
• Skjut arbetsbordet (5) på bandsågen och se till att sagbandet befinner sig inom skåran (b) i bordet.
• Se till att vinkelpekaren (c) är lossad och pekar nedåt sö att den inte stör under monteringsproceduren.
• Dra ut vinkeljusteringsratten (d) på baksidan av bandsågen och rikta inalanderna på bordets lutningsskala (e) ialanderna på vinkeljusteringsratten. Slapp ratten (d).
• Bordsfästets spär (f) ská passa över de 2 stödtapparna (g).
• Montera den platta brickan och bordslasyredet (h) i bordsfastet.
  Vrid pa bordlasvredet (h) for att dra at bordsenheten mot sagens ram.
• OBS: Om arbetsbordet inte ar helt plant vid 0^ -inställningen, använd bordjusteringsbulten (i) som finns under arbetsbordet für att korrigera bordsniván.

WARNING: För att sagsbordet ska kunna lutas upp till 45 grader, måste plattan (j) (Fig. G) tas bort genom att lossa de två skruvarna (k) med hjälp av en skruvmejsel. I annat fallkommen ramen (l) att vara i vagen for sagsbordet.

7 BANDSAGGSINSTÄLLNINGAR

Viktigt: Bär alltid skyddshandskar när du arbetar med sāgbandet.

OBS! Dra ur stickkontakten innan du utfor nagot arbete pa utrustingen.

OBS: Det övre sagbandsskyddet (15) (Fig. A & H) kan öppnas für enklare atkomst till sagbandet, lagret och sidostyrningarna.

7.1 Spänning av ságbandet (Fig. A, B, H & I)

Viktigt. Om maskinen ska stå stilla under en langre tid, maste spanningen på sagbandet (7) lattas.
- Det ar daffor viktigt att du kontrollerar sagbandets spanning innan du satter pa maskinen.
- Lossa sāgbandsskyddets lásved (18) (Fig. B) som sitter pá sagens baksida.
- Höj sagsbandsskyddet (15) till toppen genom att vrida sagsbandsskyddets justeringsvred (20) moturs.
- Lås sagbandsskyddet (15) genom att vrida sagbandsskyddets lásvred (18) (Fig. B) medurs.
- Kontrollera spänningen genom att knacka med ett finger mot sidan av sagbandet halvvägs mellan bordet och den övre styrningen.
Sagbandet bör inte ge after mer an 2 mm.
- Lyft upp och vrid spansningssspaken (19) medurs for att öka sagbandspänningen eller moturs for att minska spansningen.
- Kontrolera och justera spansningen after behov for att sakerstalla att sagbandet ar korrekt spant.

7.2 Sågbandets spärning (Fig. A, J & K)

• Färe den Första sängingen och after varje sagbandsbyte, kontrollera och justera bandspärningen sa att sagbandet loper i mitten av rullarna.
• Stäng av bandsågen och koppla ur den fran strömförsörjningen. Se till att sāgbandet inter rör sig, öppna sedan både övre och nedre luckan (13 & 14).

• Vrid forsiktigt den övre rullen (8) manuellt i minst tre varv (se till att du inte rör vid ságbandet) och observera hur ságbandet sparar.

• Om sagbandet svanger av till endera sidan av rullen, folj nasta steg for att justera bandspärningen.

• Lossa bandspärningslåsvredet (a). Fortsätt att rotera rullen och vrid sakta bandspärningsvredet (b) i önskad riktning tills sagbandet loper centrerat over rullarna.
• Om du vrider bandsparningsvredet mot dig forskjuts sagbandet at vänster, och om du vrider det bort fran dig flyttas sagbandet at Höger.
  Snurra rullen ytterligare nagra varv for att sakerstalla att sagbandet nu hela tiden loper i mitten av rullarna (d).
  Stang och las luckorna (13 & 14).

OBS: Sagen har att litet fönster (e) som tilläter inspektion av bandspärningsenutan att behöva öppna luckorna.

OBS: Bandspärning ar svarare med tunnare sagband.

7.3 Justering av sagbandsstyrningarna

Viktigt: Stöd- och styrlagren mäste justeras varje gäng sāgbandet byts.

7.3.1 Övre axiallager (Fig. L)

• Lossa den övre högra bulten (a) med insexnyckeln S4 für att justera positionen für axiallagret (b) som sitter langsmed sagbandets baksida.
  Lagret ske befinna sig 0,5 mm fran baksidan av sagbandet.
• Dra at bulten (a) igen.

7.3.2 Övre sidostyrningar (Fig. M)

• Lossa de två ställskruvarna (a) med insexnyckeln S2 För att justera de två sidostyrningarna på vardera sidan av sagbandet.
• Sidostyrningarna (b) ska befinna sig 0,25 mm fran sagbandet (7).
• Dra át ställskruvarna (a) igen.
• Lossa den nedre högra bulten (c) med insexnyckeln S4.
• Flytta styrblocket (d) für att placera sidostyrningarna 1 till 2 mm是从 sagbandets tander (7).
• Dra at bulten (c) ingen.

7.3.3 Justering av nedre sagbandslager och sidostyrningar (Fig. & N)

• Oppna den nedre luckan (14).
  Bordet kan behöva tas bort for att lättare komma at justerskruvarna.
• Proceduren ar densamma som for att justera det övre lagret och styrningarna.
• Forfar på samma satt som forklaras i avsnitt 7.3.1 och 7.3.2, lagret och sidostyrningarna ar exakt desamma.
• Låsbulten "a" i figur L och låsbulten "c" i figur M kan dock bara nás via 2 hal (b) i sagchassit direkt under arbeitsbordet.
  Stang den nedre luckan.

7.3.4 Justering av arbetsbordets vinkel (Fig.B & O)

• Lossa bordslåsvredet (a) på baksidan av bandsågen.
• Justera bordet till önskad vinkel med hjälp av vinkeljusteringsvredet (b) och vinkelindikatorn (c).

Bordet kan lutas 45 grader.
- Använd vinkelindikatorn (c) och bordsvinkelskalan (6) für att bekräfte onskad vinkel och dra at bordslåsvredet (a).

OBS: När bordet stär vinkelrätt mot sagbandet motvarsar det en skalangivelse på 0°.

Viktigt: Bär alltid skyddshandskar när du arbetar med sāgbandet.

• Ta bort M6x24 sexkantsbult, fjaderbricka, planbricka och vingmutter (a) (Fig. D) fran arbeitsbordsenheten
• Oppna de övre och nedre luckorna (13 & 14). Ställ in det övre sagsbandsskyddet (15) till dess lagsta lage, vilket minimerar utrymmet mellan sagsbandsskyddets undersida och arbetsbordet.
• Oppna sagbandsskyddet (15) genom att fatta om den räflade ytan langst ned till vänster på skyddet och dra det utat (Fig. H).
• Lyft upp och lossa spannvredet (19) tills du kan ta bort sagbandet fran maskinen (Fig. P).
• OBS: Nu ar det att bra tillfalle att rengöra bandsägen for att sakerställa basta prestanda.
• Rensa bort eventuellt sāqspan, tāflis etc. med en butiksdammsugare.
• Set till att rullarna och gummibanden ar fria frän sagspàn och träflis.
• Detta främiar bra rullbalans och bra bandspärning.
• Montera det nya sagbandet genom styrskarorna pa bade vander och hoger sida av maskinen och pa gummit pa de odre och nedre sagbandsrullarna.
• Placera sagbandet i mitten av gummit på sagsbandsrullarna.
  Se till att sagbandets tander pekar nedat mot bordet.
  Vrid sagbandssppinningsyredet (19) medurs for att spanna det nya sagbandet.
  Stang det övre sagbandsskyddet (15) genom att trvcka in tills det klickar på plats.
  Satt tillbaka M6x24 sexkantsbult, fjaderbricka, planbricka och vingmutter (a) (Fig. D) pa arbetsbordsenheten.
• After varje sagsbandsbyte, folj noga instruktionerna i kapitel 7 for att justera spamingen av sagsbandet, spansningen och inställningen av de övre och nedre sagsbandsstyrningarna.
• Korrekt iustering av bandsagén ar yasentligt for att upona maskinens optimala prestanda.
• När alla justeringar och inställingar ar klara, stäng och lås de övre och nedre luckorna (13 & 14).

Smala sagband; Lampliga for att kapa snava radier.
- Breda sagband: Lämpliga für länge raka snitt i tra. Smala sagband har en tendens att folja adring i træt.
Sagbandständer: Fina tander gerett men langsam snitt.
Grova tander gerett grovt men snabbt snitt.
- Sägbandet som levereras med maskinen är att universalsågband.

8.3 Byte av gummislitbanorna pa sagbandsrullarna (Fig. A, C & P)

• Ta Forst bort sagbandet (7) enliqt beskrivning i avsnitt 8.1.
• Lyft upg gummislitbanan (a) pa den övre sagsbandsrullen (8) med en liters skruvmejsel och dra av den fran sagsbandsrullen.
• Forfar på samma satt med den nedre sagbandsrullen (9).

• Dra de nva qummislitbanorna (a) på sagbandsrullarna (8 & 9).

• Montera sāgbandet (7)igen enligt beskrivningen i avsnitt 8.1 och stäng luckorna (13 & 14).

8.4 Byte av bordsinatsen (Fig. C & Q)

• Bordsinsatsen (a) maste bytas ut om den lider av slitage eller skada eftersom den annars utgor en stor risk for persorskador.
  Tryck ut den gamla bordsinsatsen (a) ur arbeitsbordet (5) underifran.
  Montera den nya bordsinsatsen (a) i arbetsbordet (5) uppifran.

• Observera att maskinen måste stå stabilt på en arbetsbänk eller fästas med bultar på ett stadigt stativ.
• Det finns halimaskinfoten (1) for att gora fast maskinen.
• Innan maskinen startas, kontrollera att alla skydd och all sakerhetsutrustning ar korrekt monterade.
• Kontrollera att sagbandet (7) rör sig fritt.
• Innan maskinen startas, kontrollera att alla rör Liga delar rör sig lätt och att sagbandet År korrekt installerat.
• Innan maskinen ansluts till stromforsorjningen, kontrollera att natspänningen.
  överensstämmer med den på markpläten angivna.
• Undersök det arbetsstycke som ská sāgas att där inte finns nágra främande foremål som spikar eller skruvar och avlågsna dem om nödvändigt.

10 ANVÄNDNING

Läs följande sakerhetsanvisningar für att undvika personskador och/eller skador på encheten och/eller arbeitsstytcket.

• Vid arbete med bandsågen, ställ alltid den övre sagbandsstyrningen (16) sä nara arbetsstychet som möjligt.
  Tryck arbetsstycket s plant som mojigt mot sagbordet (5) for att forebygga att sagbandet (7) kör fast.
• För arbetsstycket med jämn hastighet framåt sö att sagbandet (7) lätt kan saga genom materialet utan att fastna.
• Använd parallellanslaget (11) eller sidoanslaget (12) für all sägnig der de kan användas.
• Under ságning av ett arbetsstycke, styr alltid arbetsstycket frän den langstaänden.
  När sa ar möjlg, slutfor alltid sängingen iett arbetsmoment.
• Om du inte har annat val an att dra tillbaka ett arbetsstycke, maste du forst stanga av bandsagen och vanta tills sagbandet (7) stannat helt.

10.1 Dammutsugning (Fig. B & Q)

For bättre dammsugning av arbetsytan kan maskinen anslutas till en vanlig hushållsdammsugare.

10.2 Igangsattning och avstängning (Fig. A)

• Bandsägen startas genom att trycka på den gröna "I"-knappen (Fig. 4).
• Bandsågen stängs av genom att trycka på den röda "0"-knappen (Fig. 4).

Viktigt. Bandsagen ar utrustad med en sakerhetsbrytare som forhindrar Återstart after ett strömavbrott.

10.3 Användning av geringsanslaget (Fig. A & R)

• Skjut in geringsanslaget (12) i ettdera av de två spåren på arbetsbordet (5).
• Lossa fästskruven (a) på geringsanslaget (12).
• Ställ in önskad vinkel på skalan.

Dra at fästskruven (a)igen.

10.4 Användning av parallellanslaget (Fig. B & S)

• Parallellanslaget (11) används für att göra raka snitt.
• Placera parallellanslaget (11) på arbetsbordet med sidan parallell med sagbandet.
• Justera avstandet fran parallellanslaget (11) till sagbandet beroende pa vilken langd som sha kapas.
• Lás parallellanslaget pá plats genom att trycka ned anslagets lashandtag (a).
• Kontrollera att anslaget ar låst före användning.

10.5 Góra vinklade snitt (Fig. A, B & T)

• Arbetsbordet (5) kan vinklas frän 0^ till 45^ utåt for att göra vinklade snitt.
• Se avsnitt 7.3.4 om hur man justerar arbetsbordets winkel.

Viktigt: För att sakra arbetsstycken vars storlek tillåter det, För att forhindra att de glider ivåg, måste parallellanslaget (11) alltid monteras på utsidan till Höger på arbetsbordet (5) for att góra vinklade snitt.

• Om arbetsstychkets storlek tillater det, montera parallellanslaget (11) på utsidan till hoger om arbetsbordet (5).
  Sänk sāgbandsstyrningen (16) sä langt som möjlgit mot arbetsstyetcket.
• Sla pā bandsägen.
• Pressa arbetsstycket mot parallellanslaget (11) med den ena handen.
• Pressa arbetsstychet plant mot arbetsbordet (5) med den andra handen.
• Skjut nu arbetsstycket mot sagbandet (7) med en jämn matningshestighet.

Viktigt: När du har gjort alla justeringar ar det lampligt att utföra ett provsnitt for att kontrollera att alla mätt du har ställt in ar korrekta.

10.6 Längsgäende sagning (Fig. A, B & U)

Längsgäende sänging av ett arbetsstycke.

• Om möljigt, faspalallellanslaget (1) pa sagsbordets (5) vänstra sida.
  Sänk sāgbandsstyrningen (16) sa nara som möjlgit mot arbetsstycket
• Starta bandsågen.
  Tryck arbetsstycket stadigt mot parallellanslaget (11) med högra handen. Tryck arbetsstycket plant mot sagsbordet (5) med den andra handen.
  For nu arbetsstycket mot sagbandet (7) med jamm hastighet.

10.7 Gora tvarsnitt (Fig. A, B, R & S)

• Kapning av ett arbetsstycke i sidled.
• Skjut in geringsanslaget (12) i ett av de två spåren på arbetsbordet (5) och ställ in önskad vinkel på skalan på geringsanslaget (12).
  Sänk sāgbandsstyrningen (16) sä lungsit som möjigt mot arbetsstycket.
• Slá pá bandsagens.
  Tryck med fast hand arbetsstycket mot geringsanslaget (12).
• Pressa arbetsstycket plant mot arbetsbordet (5) med den andra handen.
• Skjut nu arbetsstycket mot sagbandet (7) med en jämn matningshastighet.

10.8 Gora dubbla geringssnitt (Fig. R & V)

• Kapning av ett arbetsstycke i sidled.

• Skjut in geringsanslaget (12) i ett av de två sparen på arbetsbordet (5) och ställ in önskåd vinkel på skalan på geringsanslaget (12).
  Sank sagbandsstyrningen (16) sa langt som mojligt mot arbetsstycket.

• Sla pa bandsagen.
  Tryck med fast hand arbetsstycket mot geringsanslaget (12).

• Pressa arbetsstychet plant mot arbetsbordet (5) med den andra handen.
• Skjut nu arbetsstycket mot sāgbandet (7) med en jämn matningshastighet.

10.9 Sågning pa fri hand (Fig. V)

Den mest iogonfallande egenskapen med en bandsag ar mojligheten att utfora sagning helt och hallet pa fri hand.

Sänk sāgbandsstyrningen (16) sä nara som möjlgit mot arbetsstystcket.
- Starta bandsågen.
Tryck arbetsstycket plant mot sagbordet (5) och skjut det sakta fram mot sagbandet (7).
- För arbetsstycket langsamt vid all ságning på fri hand eftersom detta gör det lättare att följa den tilltänkta snittlinjen.

I vissa fall maste man gora att grovt snitt ung. 5-10 mm ifran den tilltankta snittlinjen.
- Om den snittlinje man vill folja ar for snav for det sagband (7) som anvands, maste man Först gora hjälpsnitt upp till främre kanten på den planerade snittlinjen sa att dessa träbitar faller av nar den slutliga kurvlinjen sagsats fardig.

11 UNDERHÄLL OCH SKÖTSEL

Obs! Innan nagot arbete utförs på utrustningen ske stickkontakten alltid dras ur eluttaget.

11.1 Rengöring

• Hall maskinens ventilationsspringor rena sa att motorn inte overhettas.
• Rengör maskinhöljet regelbundet med en mjuk trasa, helst after varje användning.
• Hall ventilationsspringorna fria fran damm och smuts.
• Vid svár nedsmutsning kan du fukta trasan latt med tválvatten.

Använd aldrig Lösningsmedel, t.ex. bensin, alcohol, ammoniak etc. Dessa kan skada maskinens plastdelar.

11.2 Smörjning

Smörj regelbundet sāgbandets styrningar (19) (20) (21) (övre och undre).

12 TEKNISKA DATA

Nätspänning	230-240 V~
Nätfrekvens	50 Hz
Effekt	350 W (S2:10min)
Motortyp	Induktionsmotor
Sågbandets hastighet	630 m/min
Sågbandets长期以来	1511 mm
Sågbandets bredd	6,5 mm
Max. sāgdjup	89 mm
Max. sāgbredd	228 mm
Bordets storlek	313 x 302 mm
Gering	0°-45°
Vikt	19 kg
Dammutloppets diameter	63,5 mm

13 BULLER

Bulleremissionsvarden uppmatta enigt tillamplig standard. (K = 3)

Ljudtrycksniva LpA

91 dB(A)

Ljudeffektniva LwA

99 dB(A)

OBS! Bär hörskédd nár ljudtrycket overstiger 85 dB(A).

14 SERVICEVERKSTAD

• Om strömbrytaren skadats ske den repareras av Återförsäljarens reparationsverkstad.
• Om natsladden (eller natzkontakten) skadats maste den bytas ut mot en speciell natsladden (natzkontakt) som kan erhallas fran aterforsaljarens kundtjanst. Byte av natsladden far endast ske genom aterforsaljarens kundtjanst (se sista sidan for adresser) aller av kvalificerat fackfolk.

15 FÖRVARING

• Färe förvaring, rengör grundligt hela maskinen och alla tillbehör.
• Maskinen skä forvaras utom räckhäll for barn, i en stadig och saker position, i en torr och tempererad omgivning, vid varken for hog eller for låg temperatur.

16 GARANTI

• Produkten garanteras for en 36 manaders period gallande fran den forste anvandarens inkopsdatum.
• Garantin tacker alla material- och tillverkningsfel med undantag for batterier och laddare. Den omfattar inte heller: defekter uppkomna pa normala forslitningsdilar sasom kullager, borstar, kablar, stickkontakter aller tillbehör som borrar, bits, sagklinger etc.; vidare skador aller defekter som uppkommit genom vanvård, olyckor aller vidtagna Förändringar avprodukten; ej Heller kostnader for transport.
• Skador och/eller defekter som uppkommen på grund av felaktig användning av verktyget omfattas inte av garantibestammelserna.
• Vi fransager oss allt ansvar for eventuell kroppsskada som uppstatt på grund av felaktig anvandning av verktyget.
• Reparationer fär endast utforas av en auktoriserad serviceverkstad for Powerplus verktyg.
• Ytterligare information kan erhällas per Telefon på nummer 0032-3-292 92 90.
  Eventuella transportkostnader skull betalias av kunden, om inte annat har avtalats skriftligen.
• Likaledes kan inga garantiansprak stallas om skadan på apparaten uppkommit som en folid av asidosatt underhall eller overbelastning.
• Absolut undantagna frän garantin ar skador uppkomna genom vatska som trängt in, overdrivet utsattande for damm, medveten skada (avsiktlig aller genom grov vardsloshet), olamplig anvandning (anvandning for andamal for vilka apparaten inte lampar sig), okunnig anvandning (t.ex. utan att respektera ienna bruksanvisning givna anvisninger), osakkunnig montering, blixtnedslag, felaktig natspanning. Denna upprakning gor inte ansprak pa att vara fullstandig.
• Godkända garantiansprák kan inte medföra Förlangning av garantiterioden eller pabörjande av en ny garantiteriod i den handelse apparaten ersatts med en ny.
  Apparat ell er delar som bytts ut under garantin, blir darigenom Varo NV:s egendom.
• Vi forbéhäller oss rätten att avvisa alla garantiansökninger dar inköpet inte kan bestyrkas ell er om det star klart att produit inte underhällits på rätt satt (rena ventilationsspringor, kolborstarna regelbundet servade...)

• Inköpskvittot mäste sparas som bevis für inköpsdatum.

• Verktyget, som inte fär ha tagits isär, mäste returneras till äterförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastforpackning (om tillampligt fürprodukten) tillsammans med inköpsbeviset.

17 MILJÖHÄNSYN

Då produiten tjanat ut fär den inte lämnas med det vanliga hushållsavfallet utanska deponeras på miljömässigt korrekt satt och enligt gällande lokala bestammelser.

Avfall somkommen frän elektriska maskinkomponenter fär inte hanteras som vanligt hushållsavfall. De skadeponeras for Återvinning där Återvinningscentraler finns att tillgå. Kontakta lokala myndigheter erler din Återförsäljare for narnare information om Återvinning.

18 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - Belgien, deklarerar harmed att.

Produkt: Bandsag 350 W

Varumärke: POWERplus

Modell: POWX1800

överensstämmer med väsentliga krav och andra relevanta bestammelser i tillämpliga Europeiska direktiv, baserat på tillämpningen av Europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten görenna deklaration ogiltig.

Europeiska direktiv (inklusive, i tillampliga fall, andringar till dessa, fram till dagen for undertecknandet):

2011/65/EU

2006/42/EC

2014/30/EU

Undertechnad agerar på upppdrag av foretagets VD,

MertensLido

Ludo Mertens

Tillampningsansvarig -Registrarings- och regelfragor
