Typ produktu	Pásová píla
Značka	PowerPlus
Model	POWX1800
Napájacie napätie	230-240 V~, 50 Hz
Príkon	350 W (S2-10 min)
Typ motora	Indukčný
Rýchlosť pásu	630 m/min
Dĺžka pílového pásu	1511 mm
Šírka pílového pásu	6,5 mm
Max. hĺbka rezu	89 mm
Max. šírka rezu	228 mm
Rozmery stola	313 x 302 mm
Sklon stola	0° až 45°
Hmotnosť	19 kg
Priemer odsávania prachu	63,5 mm
Hladina akustického tlaku	91 dB(A) (K=3)
Hladina akustického výkonu	99 dB(A) (K=3)
Záruka	36 mesiacov
Určené použitie	Priečne a pozdĺžne rezanie dreva a podobných materiálov (neprofesionálne použitie)
Bezpečnostné vybavenie	Ochrana kotúča, kryty kolies, bezpečnostný spínač
Údržba	Pravidelne čistiť, mazať vodidlá, vymeniť kotúč a remene, ak sú opotrebované
Náhradné diely	Pílové kotúče, gumené remene, odnímateľná doska, bočné vodidlá
Opraviteľnosť	Nechajte opraviť autorizovaným odborníkom, odporúčajú sa originálne diely

Často kladené otázky - POWX1800 PowerPlus

Aké typy rezov môžem vykonávať s pásovou pílou POWX1800?

Môžete vykonávať pozdĺžne rezy (v smere dĺžky), priečne rezy (v smere šírky), šikmé rezy (naklonením stola až o 45°) a rezy voľnou rukou pre zakrivené tvary.

Ako nastaviť napnutie pílového pásu?

Použite páčku napnutia (19) umiestnenú na hornom kryte. Otáčajte v smere hodinových ručičiek na zvýšenie napnutia, proti smeru hodinových ručičiek na zníženie. Pás by sa nemal prehýbať viac ako 2 mm, keď naň jemne poklepete.

Ako vycentrovať pás na kolesách?

Otvorte kryty kolies, uvoľnite tlačidlo aretácie vyrovnania a otáčajte tlačidlom vyrovnania, kým pás nebeží v strede kolies. Okienko umožňuje kontrolu bez otvárania krytov.

Ako vymeniť pílový pás?

Odpojte prístroj, v prípade potreby odstráňte stôl, otvorte kryty, uvoľnite páčku napnutia, odstráňte starý pás, nasaďte nový s orientáciou zubov smerom k stolu, napnite ho a zatvorte kryty. Noste ochranné rukavice.

Aká je maximálna hĺbka rezu?

Maximálna hĺbka rezu je 89 mm a maximálna šírka rezu je 228 mm.

Ako používať paralelné vodidlo?

Umiestnite paralelné vodidlo na stôl rovnobežne s pásom, nastavte požadovanú vzdialenosť podľa rezu a potom ho zaistite rukoväťou. Umožňuje rovné a presné rezy.

Ako nastaviť uhlové vodidlo?

Vložte uhlové vodidlo do drážky stola, uvoľnite upevňovaciu skrutku, nastavte požadovaný uhol na pravítku a potom skrutku utiahnite.

Aká pravidelná údržba je potrebná?

Pravidelne čistite vetracie štrbiny a stroj jemnou handričkou. Namazajte vodidlá pásu (horné a spodné) ľahkým olejom. Skontrolujte napnutie a vyrovnanie pásu.

Prístroj nie je dodávaný s pílovým pásom?

Píla je dodávaná s namontovaným univerzálnym pílovým pásom. Náhradné pásy sú k dispozícii: tenké pre úzke polomery, široké pre rovné rezy, jemné zuby pre pomalé a čisté rezy, hrubé zuby pre rýchle rezy.

Ako môžem odsávať prach?

Píla má odsávací otvor s priemerom 63,5 mm. Môžete k nemu pripojiť bežný domáci vysávač na odstránenie prachu.

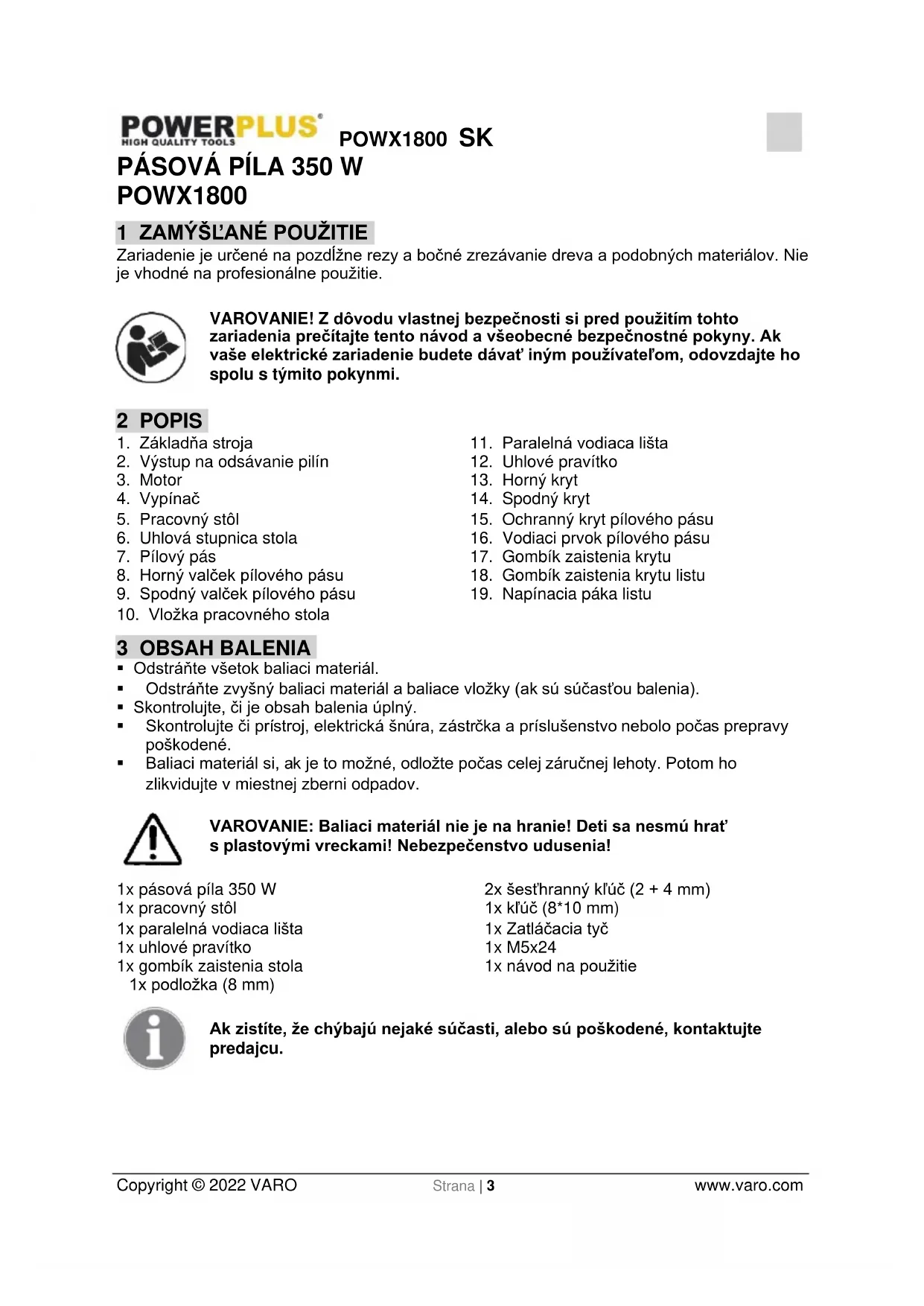

NÁVOD NA OBSLUHU POWX1800 PowerPlus

8.2 Kriteria vybru spravného piloveho pásu

Hodnoty emisi hluku se mérí podle príslušné normy. (K=3)

Uroven akustického tlaku LpA 91 dB(A)

Uroven akustického vykonu LwA 99 dB(A)

Zariadenie je určené na poźdlżne rezy a boćné zrezávanie dreva a podobnych materialov. Nie je vchodné na profesiónálne použitie.

• Odstránte vsetok baliaci material.
• Odstrante zvysny baliaci material a baliace vlozky (ak su sucastou balenia).
• Skontrolujte, Či je obsah balenia uplný.
• Skontrolujte Či prístroj, elektrická šnúra, zástrčka a prislušenstvo nebolo počas prepravy poskodené.
• Baliaci materiali si, ak je to mozné, odlozte poças celej zaručnej lehoty. Potom ho zlikvidujte v miestnej zberni oppadov.

VAROVANIE: Baliaci material nie je na hranie! Deti sa nesmú hrat's plastovymi vreckami! Nebezpečenstvo udusenia!

V toto návode a/alebo na stroji sa používajú nasledujúce symboly:

	Pred použitím si prečítajte námod.		Noste chrániće sluchu.
	Varovanie/nebezpečenstvo!	CE	V súlade so základnými požiadavkami európskych smernić
	Noste ochranné rukavice.		Noste ochranné okuliare.
	Dǒležitá informácia.		Elektrické výrobsky sa nesmú likvidováť's domovým oppadom.

5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE

Dókladne si preciţaje vsetky bezpečnostné varovania a vsetkyPokyny. Nedodržiavanie vsetkych varovani a pokynov moze spösobit uraz elektrickym prudom, požiar alebo závažný uraz. Odložte si vsetky varovania a Pokyny pre pripad, ak ich budete v buducnosti potrebovat. Termin „elektrické náradie" v tychto varovaniach označuje vaše elektrické náradie s napajanim zo siete (s káblom) alebo elektrické náradie napajané akumulatorom (bez kábla).

5.1 Pracovná plocha

• Pracovnú plochu udržiavajte v Čistote a dobre osvetlenú. Neporiadok a pritmie na pracovisku zvyšuje riziko urazov.
• Elektrické náradie nepoužívajte vo vybusnych prostrediach obsahujúcich napriklad horťave tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré moze zapálit' prach alebo výpary.
• Pri používaní elektrického náradia sa nesmú v blízkosti nachádzat deti a okoloidúci. Mohli by odpútavat' vašu pozmnost' a náradie by ste nemali pod kontrlou.

• Vidlice elektrického náradia musia zodpovedat'siet'ovej zásuvke. Vidlicu nikdy neupravujte ziadnym spósobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) ziadne adaptéry vidlice. Použivanie neupravenych vidíc zodpovedajúcich siet'ovým zásuvkám znižuje riziko urazu elektrickým prudom.
• Nedotykajte sa uzemnenych povrchov a povrchov spojenych s uzemnenim ako su potrubia, radiatory, sporaky alebo chladnicky. Ak je vase telo uzemnené alebo spojené s uzemnenim, hrozi vam zvyşene riziko urazu elektrickým prudom.
• Elektrické náradie nesmie byt vystavené daždu ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko urazu elektrickým prudom.
  Kabel sa nesmie nadmerne za'ažovat'. Kabel nikdy nepoužívajte na prenášanie, t'ahanie ani vytahovanie vidlice elektrického náradia. Kabel nesmie byt' vystavený posobeni tepla,

oleja, ostrzych hrán ani pohyblivych dielov. Poškodené alebo zapretené káble zvyšuju riziko urazu elektrickým prudom.

• Pri používaní elektrického náradia vo vonkajšom prostredi používajte predlžovací kabel vchodné na vonkajšie použitie. Používanie šnúry vchodnej na vonkajšie použitie znižuje riziko Úrazu elektrickým prudom.
  Ak je používanie elektrického náradia vo vlhkych priestoroch nevyhnutné, používajte napájaci zdroj chráneny prudovým istićom (RCD). Používanie istica RCD znižuje riziko urazu elektrickým prudom.
  Vzdy skontroluite, ci napatie napajcieho zdroja zodpoveda napatiu na typovom stitku.

• Pri používaní elektrického nárdia zachovávajte ostražitost, sledujte co robité a riad'te sa zdravým úsudkom. Elektrické náradie nepoužívajte pri unave ani pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického nárdiaMZe spôsobit' závažný osobný uraz.
• Používajte bezpečnostné pomôcky. Vždy nodschrnic oci. Používaním bezpečnostnych pomôcok, ak je protiprachováaska, nekázavá bezpečnostná obuv, tvrdá prilba alebo chránice uši za každych podmienok sa znižuje riziko osobnych urazov.
  Zabrante nahodnému uvedeniu do Činnosti. Pred pripojením do siete sa uistite,Že je vypínač vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo priopoivanie elektrického náradia so zapnutým vypínačom zvyšuje riziko Úrazov.
  Pred zapnutim elektrického náradia odstrante akékol'vek nastavovacie klúce a iné nastroje. Klúc a nastroje, ktoré dostanú pripevné k rotujucemu dielu elektrického náradia mozu sposobit' uraz.
• Nenaklanajte sa prilis. Vzdy musite mat spoalhivu oporu a rovnovahu. Zlepšuje sa tym ovladatel'nost' elektrického náradia v neocakávan'ych situáciach.
• Noste vchodné oblečenie. Nenoste volné odevy ani šperky. Nepriblžujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Volné odevy, šperky alebo dlhé vlasy sa možu zachytit do pohyblivých dielov.
  Ak sa používajú aj pomôcky na pripojenie odsávačov a zberacov prachu, uistite sa, ze su riadne pripojene a správné sa používajú. Používaním tychto pomôcok je možné znížit' nebezpečenstvo spósoboyané prachom.

Pri použiti elektrického náradia nevynakladajte nadmernú silu. Používajte správné elektrické náradie pre vase použitie. Správné elektrické náradie zvladne prácu lepsie a bezpečneisie, s rychlostou, na ktorú bolo navrhnuté.
- Nepoužívajte elektrické náradie, ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovladat vypínačom, je nebezpečné a musí sa opravit.
Pred akymkolvek nastavovanim, vymenou doplnkov alebo odlozenim elektrického náradia odpoje vidlicu od napajacieho napatia. Takéto preventívne bezpečnostné opatrenia znižuij riziko nahodného uvedenia elektrického náradia do cinnosti.
- Nepouživané elektrické náradie uchovávajte mimo dosahu detí a nedovol'te, aby osoby neoboznámene s elektrickým náradím alebo s týmito tokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné y rukách nepoučen'ych používatel'ov.
- Elektrické náradie riadne udržiavajte. Skontrolujte, cis pohyblíve diely nie su vyosené alebo cis sa nezadieraju, cis nié su poskodené diely a ci nemajú ziadne iné nedostatky, ktoré mozu ovplyvni't funkčnost elektrického náradia. V priade poskodenia sa elektrické náradie musi pred opatovnám použitím opravit. Veťa urazov spôsobuje nedostatočne udržiavané elektrické náradie.
Naradie sa musi udrziavat v naostrenom a cistom stave. Riadne udrziavané rezné nastroje s ostrymi reznymi hranami maju mensiu nachylnost' k zadieraniu a l'hsie sa ovladaju.

• Elektrické náradie, doplynky a nastrojové koncovky a pod. používajte v súlade s týmitoPokynmi a spósobom zamýšlánám pre daný druh elektrického náradia, berúc na zretel'pracovné podmienky a prácu, ktorá sa má vykonávat. Používanie elektrického náradia nainé operácie ako na tie, na ktoré je určené, moze spósobit nebezpečné situáciu.

5.5 Servis

6.1 Montáž pracovného stola (obr. D, E a F)

• Odstrante šesthrannú skrutku M6x24 (a), podložku a kridlovú maticu zo dostavy pracovného stola.
• Nasadte pracovny stol (5) na pilovy pás a dbajte na to, aby list dostal v drážke (b) stola.
• Uistite sa, ze uhlovy ukazovatel (c) je uvolnen'y a smerije nadol, aby pochas montaže neprekalazal.
  Zatiahnite za gombík nastavenia uhla (d) na zadnej strane piloveho pásu a zarovnajte zuby na držiaku naklonenia stola (e) do zubov na gombíku nastavenia uhla. Uvol'nite gombík (d).
• Drăžku držiaka stola (f) by ste mali nasadit nad 2 nosné capy (g).
• Namontujte plochu podložku a gombík zaistenia stola (h) do držiaka stola.
• Otočením gombíka zaistenia stola (h) dotiahnite zestavu stola na rám píly.
• POZNÁMKA: Ak pracovné stól nie je pri nastavení 0^ dokonale vodorovné, pomocou nastavovacej skrutky stola (i) umiestněj pod pracovné m stolom upravte vodorovnost stola.

VAROVANIE: Pri naklăñani pracovného stola do uhla max. 45 stupnov musite odstránit' dosku (j) (obr. G) tak,Že skrutkovačom povolité dve skrutky (k). V opacnom pripade bude rám (I) kolidovat's pracovým stolom.

7 NASTAVENIA PÁSOVEJ PÍLY

Dolezite: Pri praci na pilovom pase vzdy pouzivaje ochranné rukavice.

• pilovy pás (7) je nutné uvol'nit.
• Preto je dôležité, aby ste skontrovali napnutie pilového pásu, než stroj zapnete.
  Uvofinite uzamykaci gombik ochranného krytu pilového pásu (18) (obr. B) umiestný v zadnej Časti pity.

Zdvihnite ochranny krys pasevej pily (15) nahor otocenim nastavovacieho gombika krytu piloveho pasu (20) proti smeru hodinovych ruciciek.
- Uzamknite ochranny kryt piloveho pásu (15) otočenim uzamykacieho gombíka krytu piloveho pásu (18) v smere hodinovych ručiciek.
- Napnutie skontrolujtePoklepanimprstom na stranu listu vpolovici vdialenosti medzistolom a hornym vodiacim prvkom.
List by sa nemal ohnut o viac nez 2 mm.
Zdvihnite napinaci paku (19) a otacajte nou v smere hodinovych ruciciek, aby ste zvyshil napnutie listu, alebo proti smeru hodinovych ruciciek, aby ste ho zniizili.
- Skontrolujte a podla potreby upravte naputie tak, aby bol list správné napnuty.

7.2 Draha piloveho pásu (obr. A, J a K)

• Pred pvym pilenim a po každej výmene listu skontrolujte a upravte dráhu piloveho pásu tak, aby list bežal v strede kolies.
  Vypnite pásovú pilu a odpoje ju od zdroja napájania. Uistite sa, ze sa list nehybe a potom otvorte horný aj spodné kryt kolesa (13 a 14).
• Opatrne ručne otočte horným kolesom (8) aspono tri otáčky (dbajte na to, aby ste sa nedotkli listu) a sledujte pohyb listu.
• Ak sa list odklana na ktorukol'vek stranu kolesa, podla nasledujuceho kroku upravte drahu listu.
  Uvolnite uzamykaci gombik dravy listu (a). Pokračujte v otácaní kolesa a pomaly otáčajte gombíkom dravy listu (b) v požadovanom smere, kým sa list nevycentruje vzh'adom ku kolesám.
• Otočením gombíku dráhy listu smerom k sebe posuniete list dolava, otočením od seba posuniete list doprava.
• Otočte koleso ešte o niekol'ko otáčok, aby ste sa uistili,Že list beží konzistentne v strede kolesa (d).
  Zatvorte a uzamknite kryty (13 a 14).

POZNÁMKA: Píla je vybavená malým oknom (e), ktoré umožnuje vykonat' kontrolu dráhy listu bez nutnosti otvárat' kryty.

• Uvoñite pravú hornú skrutku (a) pomocou šesthranného k'lúca S4 a nastavte polohu axiáneho ložiska (b), ktoré je umiestné pozdž zadnej Časti piloveho pásu.
  Lozisko by malo byt' umiestnene vo vzdialenosti 0,5 mm od zadnej strany piloveho pasu.
  Znova dotiahnite skrutku (a).

7.3.2 Horne bočné vodiace prvky (obr. M)

• Pomocou šesthranného kluča S2 uvolnite dve závrtné skrutky (a) a nastavte dva bočné vodiace privky na oboch stranach listu.
  Bočné vodiace prvky (b) by mali byt' umiestné vo vzdialenosti 0,25 mm od piloveho pásu (7).
• Znova dotiahnite závirtné skrutky (a).

Uvolfinite pravu spodnukrutku (c) pomocou sesthranneho kluca S4.
- Presunte vodiaci bloc (d) tak, aby ste umiestnili bočné vodiace privky 1 až 2 mm od zubov listu (7).
Znova dotiahnite skrutku (c).

7.3.3 Nastavenie spodného ložiska listu a nastavenie bočných vodiacich prvkov (obr. A a N)

• Otvorte spodny kryt kolesa (14).
• Moze byt' nutne odstranit' stol na ziskanie jegnoduchsieho pristupu k nastavovacim skrutkam.
  Postup je identicky s postupom nastavenia horného ložiska a vodiacich prvkov.
  Postupujte podla postupu uvedeného v odsekoch 7.3.1 a 7.3.2. Ložiská a bočné vodiace privky su uplnere rovnaké.
  K uzamykacej skrutke „a" na obrazku L a k uzamykacej skrutke „c" na obrazku M je však potrebné ziskat pristup prostrednictvom 2 otvorov (b) v podvozku pily priamo pod pracovnym stolom.
  Zatvorte spodny kryt kolesa.

7.3.4 Nastavenie uhla pracovného stola (obr. B a O)

Uvolfinite uzamykaci gombik stola (a) umiestneny v zadnej chasti pily.
- Nastavte stol do požadovaného uhla pomocou gombíka na nastavenie uhla (b) aukazovatel'ua uhla (c).
Stol je mozné naklonit o 45 stupnov.
- Pomocou ukazovatel'la uhla (c) a uhlovej stipnice stola (6) potvrde pozadovan' uhol a dotiahnite uzamykaci gombik stola (a).

8.1 Výmena piloveho pásu

Dolezite: Pri praci na pilovom pase vzdy pouzivajte ochranné rukavice

• Zo dostavy pracovného stola odstránte šesthrannú skrutku M6x24, pruznú podložku, plochu podložku a kridlovú maticu (a) (obr. D).
• Otvorte horny aj dolny kryt listu (13 a 14). Nastavte horny kryt listu (15) do najnizsej polohy, cim sa minimalizuje priestor medzi spodnou CAST'ou krytu listu a pracovnym stolom.
• Otvorte ochranny kryt listu (15) stlačením rebrovanej plochy v l'avej dolnej Časti krytu a vytiahnutím krytu smerom von (obr. H).
  Zdvihnite a uvolnite napinaci gombik (19), kym nebude mozné vytiahnut pilovy pás zo stroja (obr. P).
• POZNÁMKA: Teraz je vhodný ās yčistit' pilový pása tym zaistit' majlepsí vykon.
• Pomocou komerčného vysávača odsajte akékol'vek piliny ād'revné odrezky atd'.
  Uistite sa, ze sa v kolieskach a gumenych pasoch nenachadzaju piliny ani odrezky.
  Tym zaistite dobré vyväzenie kolies a správnu trasu lista.
  Vlozte novy pilovy pás pomocou vodiacich otvorov na l'avej aj pravej strane stroja na horný a spodný gumeny pás.

• Umiestnite pilovy pás do strodu gumenych pásov.
  Uistite sa, ze zuby listu smeruju nadol smerom k stolu.

• Otácanim napinaceaio gombíka listu (19) v smere hodinovych ručiciek napnite nový pilový páš.
  Zatvorte horný ochranný kryt listu (15) zatlacéním, kým nezapadne na miesto.
  Vratae sesthrannu skrutku M6x24, pruznu podlozku, plochu podlozku a kridlovu maticu (a) (obr. D) na miesto v zostave pracovneho stola.

• Po kazdej vymene listu nezabudnite pomocou Pokynov v kapitole 7 upravit drahu piloveho pásu, jej naputie aj horné a dolné vodiace privky piloveho pásu.
  Správné vyladenie pásovej pily je klučové pre zaistenie optimáneho vykonu stroja.
• Po dokončeni větkych nastavení a vyladenia zatvorte a uzamknite horný aj spodné kryt kolesa (13 a 14).

8.2 Kriteria vyberu správného piloveho pásu

• Uzke pilové pasy: Vhodné na rezanies malymi polomermi.
• Siroke pilove pasy: Vhodne na pilenie dlhych rovnych rezov v dreve. Uzke pilove pasy maju tendenciu kopirovat' strukturu dreva.
  Zuby piloveho pásu: Jemné zuby umožnju jemny a pomaly rez.
• Hrubé zuby umožnuju hrubsie, avsak rychlejsie pilenie.
• Pilovy pás dodávaný so strojom je univerzálny pilovy pás.

8.3 Vymene gumené behune na valcekoch piloveho pasu (obr. A, C a P)

• Najprv odstrante pilovy pás (7), ako je opisané v odseku 8.1.
  Zdvihnite gumeny behuñ (a) na hornom valceku piloveho pásu (8) pomocou malého skrutkovača a stiahnite ho z valceka piloveho pásu.
  Rovnako postupujte na spodnom valceku piloveho pasu (9).
• Natiahnite na valceky pilového pásu (8 a 9) nové gumené behúne (a).
  Znova namontujte pilovy pás (7) tak, ako je to opísané v odseku 8.1 a zatvorte bočné kryty (13 a 14).

8.4 Vymente vlozku pracovnej lavice (obr. C a Q)

Vložku pracovnej lavice (a) je nutné vymenit, ak dojde k jej opotrebovaniu alebo poskodeniu, pretoze inak predstavujé velké riziko zranenia.
Zospodu vytlacte staru vlozku pracovnej lavice (a) von z pracovnej lavice pily (5).
Zhora vlozte novu vlozku pracovnej lavice (a) do pracovnej lavice pily (5).

9 PRED PRVYMPOUZITIM NASTROJA (OBR.AaC)

Vsimnite si, ze nastroj sa musi umiestnit do stabilnej polohy na pracovnom stole alebo pripevni' k pevnemu spodnemu ramu.
V nohe stola (1) su otvory na jeho zaistenie.
Pred spustenim stroja skontrolujte, ci su spravne nainstalované vsetky kryty a bezpečnostné zariadenia.
Zabezpecte,aby sa pás píly (7) volne pohyboval.
Pred zapnutim nastroja zabezpeche, aby sa dali vsetky pohyblive diely lahko pohybovat a pasy bol nainstalovanyspravne.
Pred pripojenim stroja k napajciemu zdroju skontrolujte, ci sa udaje na vykonnostnom stitku zhoduju s udajmi vasej elektrickej siete.
- Skontrolujte, Či obrobok, ktorý idete rezat, neobsahuje cudzie telesá ako kince alebo skrutky a v prípade potreby ich odstránte.

10 PREVÁDZKA

Precitajte si nasledujuce bezpecnostne postupy pri praci, aby ste predišli zraneniu osob a poskodeniu zariadenia alebo obrobku.

Pri praci s pasoovou pilou vzdy posunte horné vodidlo pasu pily (16) co najblizsie k obrobku.
- Obrobok pritlačte co najvic naplocho na pracovný stol píly (5), aby ste zabránili zaseknutiu pásu píly (7).
- Obrobok ved'te rovnomernou rychlostou tak, aby mohol pás pily (14) prerezat material lahko a bez zasekávania.
- Paralelny (11) alebo bočný doraz (12) použite pri všetkych rezoch, kde je to要不要.
- Obrobok pri rezani vždy vedte od najdlhšej strany.
- Pokial' je to moźne, rezy dokoncite vźdy Jednym tahom.
- Ak sa musi obrobok potiahnut spät, musite najprv pásovú pilu vypnú t' počkat', kým sa pás píly (7) nezastaví.

10.1 Vysávanie prachu (obr. B a Q)

Aby bola zabezpečená lepsia extrakcia prachu z pracovného povrchu, k stroju možete pripojit bežný domác i vysávac.

10.2 Hlavny vypinač (obr. A)

Pasovpiluspustite stlaenim zeleneho tlacidlaJ" (obr. 4).
Pásovú pilu zastavite stlačením Červéného tlacidla „0" (obr. 4).

Dolezite: Pásová pila je vybavená bezpečnostnám spínačom, ktorý zabrañuje opátovnémustartup po vypadku prúdu.

10.3 Používanie uhlového pravítka (obr. A a R)

Zasunte uhlové pravitko (12) do jegnej z dvoch držok na pracovnom stole (5).
Uyolnite poistnu skrutku (a) na uhlovom pravitku.
Nastavte na stipnici požadovaný uhol.
Znova dotjahnite poistnú skrutku (a).

10.4 Používanie parallelného vodiaceho prvku (obr. B a S)

• Paralelny vodiaci prvok (11) služi na vykonávanie rovnych rezov.
• Umiestnite paralelny vodiaci prvok (11) na pracovny stol tak, aby bola jeho bočná strana paralelná s listom.
• Upravte vzdialenost' medzi paralelnym vodiacim prvkom (11) k listu podla dlzy, ktoru chcete odrezat'.
  Uzamknite ho na mieste zatlačením na uzamykaciu rukováť bočnej listy.
  Pred prevadzkou pily sa uistite, ze je bocná lista uzamknutá.

10.5 Rezanie pod uhlom (obr. A, B a T)

Doležite: Na zaistenie obrobkov, ktorych Rozmery to umoznujú, aby sa zabránilo ich posunutiu, musi byt' na vonkajsej pravej strane bočnej pracovnej lavice pily (5) vždy namontovaný parallelný vodiaci prvok (11) na vykonávanie šikmych rezov.

• Ak to umožnjuve velkost obrobka, namontujte paralelny vodiaci prvok (11) na vonkajsiu pravú stranu pracovnej lavice pily (5).
  Spustite yodiaci pryok pilového pásu (16) na obrobok tak nizko, ako je to mozné.
  Zapnite pásovú pílu.
  Layou rukou zatlacte obrobok proti paralelnému yodiacemu pryku (11).
• Druhou rukou zatlačte obrobok smerom nadol na pracovnú lavicu pily (5).
  Teraz posuvaite obrobok proti pilovemu pasu (7) rovnomernou rychlostou podávania.

Doležite: Po dokončeni větkych nastavení sa odporúča vykonat'skúšobný rez, aby ste sa uistili, ze věsetky nastavené Rozmery su správné.

10.6 Pozdlzne rezanie (obr. A, B a U)

Obrobok Rozrežte po dlžke.

Ak je to mozné, paralelny doraz (27) nainstalujte na l'avu stranu pracovneho stola pily (6).
Vodidlo pásu pily (22)znizte co najviac na obrobok.
Zapnite pásovú pilu.
- Obrobok pritlačte o paralelný doraz (27) pravou rukou. Obrobok pritlačte naplocho k pracovnému stolu píly (6) druhou rukou.
- Teraz obrobok posúvaje proti pásu pily (14) rovnomernou rychlostóu.

10.7 Priečne rezy (obr. A, B, R a S)

Vykonajte bočný rez v obrobku.
- Zatlačte uhlové pravitko (12) do jedem z dvoch dražok na pracovnom stole (5) a nastavte na stupnici uhlového pravitka požadovaný uhol (12).
Spustite vodiaci pryok pilového pásu (16) na obrobok tak nizko, ako je to mozné.
Zapnine pasyo piu.
- Pravou rukou pevne zatlačte obrobok proti uhlovému pravítku (12).
- Druhou rukou zatlačte obrobok na pracovný stál (5).
Teraz posuvaite obrobok proti piloyemu pasu (7) rovnomernou rychlostou podayania.

10.8 DvojitePokosoverezy (obr.RaV)

Vykonajte bočný rez v obrobku.
Zatlacte uhlové pravitko (12) do jedem z dvoch dražok na pracovnom stole (5) a nastavte na stipnici uhlového pravitka požadovaný uhol (12).
Spustite vodiaci prvok pilového pásu (16) na obrobok tak nizko, ako je to mozné.
Zapnine pasovu pilu.
- Pravou rukou pevne zatlačte obrobok proti uhlovému pravítku (12).
- Druhou rukou zatlačte obrobok na pracovný stál (5).
Teraz posuvaite obrobok proti pilovemu pasu (7) rovnomernou rychlost'ou podavania.

10.9 Rezanie od ruky (obr. V)

Najlepšou funkciou pásovej píly je jej schopnost, ktorá vám umozní uskutočnit rezy od ruky.

Vodidlo pásu píly (22) znižte co najviac na obrobok.
Zapnite pasovu pilu.
- Obrobok pritlačte naplocho k pracovnému stolu píly (6) a pomaly ho posuţe k pásu píly (14).
Pri všetkých rezoch od ruky použite nizku rychlost, pretože vám to umožní 'ahsie sledovat požadovanú liniu.
V niektorych pripadoch budete musiet urobit hruby rez priblizne 5 až 10 mm od skutochnej linie rezania.
Ak je krivka, ktoru chcete vyrezat prilis uzka pre pas pily (14), ktory pouzivate, najprv si musite urobit' pomocné rezy po prednú hranu krivky, aby tieto kusy dreve odpadli prec, kad odrežete konečný polomer.

Varovanie! Pred vykonávanim akýchkol'vek przy na zariadení, odpojte elektrickú zăstrčku.

11.1 Cisterie

• Ventilacné otvory stroja udržiavajte cîsté, aby ste zabrànili prehriatiu motora.

• Plást'stroja Čistite pravidelne mäkkou handrickou, nailepsie po každom použití.

• Ventilacné otvory udrziavajte v cistom stave bez prachu a nečistôt.
  Ak necistoty neschadzaju, pouzite maku handricku namocenu vo vode so saponatom.

Hladina akustického tlaku LpA 91 dB(A)

Hladina akustického vykonu LwA 99 dB(A)

POZOR! Ak akustický tlak prekroci uroven 85 dB(A), používajte chránici slechu.

14 SERVISNÁ SLUŽBA

• Poškodené vypínače musí vymenit náš odbor popredajních služieb.
• Ak je pripojovaci kabel (alebo sietová vidica) poškodený, musí byt vymeneny za rovnák y pripojovaci kabel, ktorý dodáva naš odbor popredajných sluzieb. Pripojovaci kabel musí vymenit' iba naša servisné sluzba (pozrite posledné stranu) alebo kvalifikovaná osoba (kvalifikovaný elektrikár).

15 SKLADOVANIE

Priebezne cistime celé zariadenie a jeho prisluşenstvo.
- Skladujte ho mimo dosahu detí, v stabilnej a bezpečnej polohe, na suchom a chladnom mieste, vyhnite sa prilis yvsokým a prilis nizkym teplotám.
- Nevystavujte priamemu slnechnému ziareniu. Ak je mozné, uschovajte na tmavom mieste.
Neudržiavajte v plastickych taškách aby ste predišli nazhromaždenej vlhkosti.

16 ZÁRUKA

Zaručná lehota poskytovaná na tento vyrobok v sulade s platnymi zákonmi je 36 mesiacov a začina plynúť dřom zakúpenia prým používatelom.
Tato záruka zahrína vsetky chyby materialu a vyrobné chyby, okrem: bateri, nabijaciek, chybnych sučasti, ktoré podliehaju beznému opotrebovaniu aka napriklad ložiská, kefky, káble a zástrýkty alebo prislušenstvo ako vrtáky, vrtné korunky, pilové listy atd.; nezahrǎ na poskodenia alebo chyby spôsobene zlym zaobchodzaním, nehodami alebo pozměnovaním, ani náklady na prepravu.
- Ani poskodenia a chyby, ktoré su dosledkom nesprávnho používania, nespadaju pod ustanovenia záruky.
- Nenesieme ziadnu zodpovednost'ani za zranenie osob, ktoré je dosledkom nesprávneho používania zaradenia.
- Opravy smie vykonávat' iba autorizované servisné stredisko pre nastroje Powerplus.
Dalsje informacia ziskate na tel. cisle 00 32 3 292 92 90.
- Pripadne nablady na prepravu vzy Nesie zakaznik, ak nebolo pisomnou formou dohodnute inak.
Zaruku zarovn ie je mozné uplatnovat, ak bolo zariadenie postkodenv dosledkunnedbanlivej udrzby alebo pretaZenia.
- Zo záruky su definitívne yvlucené pripady, kedy poškodenie vzniklo dosledkom vniknutia kvapaliny, nadmerného preniknutia prachu, umyselného poškodenia (umyselne alebo závažnou nedbanlivost'ou), nevhodného použitia (použitie zariadenia na učely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerespektovanimPokynov v navode), neodbornej montáze, zásahu bleskom, chybného sietového napatia. Neboli uvedené vsetky možnosti.
- Prijatie reklamaciae v rámci záruky nemá vplyv na predlizenie záručnej lehoty, ani na začatie novei záručnei lehoty v pripadé vymeny zariadenia.
- Staré zariadenia alebo sučasti, ktoré su vymieñané v rámci záruky, sa preto stavajú majetkom spel, Varo NV.
- Vyhradzujeme si przyvo zamietnut akukolvek reklamáciu, ak nie je možné overit datum zakúpenia alebo ak je jasné, ze vyrobok nebol riadne udržiavaný (cisté vetracie otvory, pravidelná udrzba uhlikovych kefiek atd.).
Potvrdenku o nakupe si musite uschovat' akodoklad o datume zakupenia.
Náradie musité vratit' v nerozobranom stave svojmu predajcovi v prijatelne cistom stave, v originálnom plastovom kufriku liatom pod tlakom, ak v nom bolo vaše náradie dodané, spolu s priložéným dokladom o kúpe.

17 ZIVOTNÉ PROSTREDIE

Ak musite po dlhodobom pouzivani zariadenie vymenit, nelikvidujte ho spolu s domovym oppadom, ale ekologicky spravnym sposobom.

Odpad, ktory vzniká pri likvidácii elektrickych strojov, sa nesmie likvidovats beznám domovým odpadom. Ak je k dispozícii zariadenie na recykláciu, odovzdajte zariadenie na recykláciu. Informácie o recyklácii vám poskytnú miestne urady alebo predajca.

18 VYHLÁSENIE O ZHODE

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGICKO
vyhlasuje, ze
