Producttype	Bandzaag
Merk	PowerPlus
Model	POWX1800
Voedingsspanning	230-240 V~, 50 Hz
Opgenomen vermogen	350 W (S2-10 min)
Motortype	Inductie
Bandsnelheid	630 m/min
Bladlengte	1511 mm
Bladbreedte	6,5 mm
Max. zaagdiepte	89 mm
Max. zaagbreedte	228 mm
Tafelafmetingen	313 x 302 mm
Tafelhelling	0° tot 45°
Netto gewicht	19 kg
Stofafzuigdiameter	63,5 mm
Geluidsdrukniveau	91 dB(A) (K=3)
Geluidsvermogensniveau	99 dB(A) (K=3)
Garantie	36 maanden
Beoogd gebruik	Dwars- en langszaagsneden in hout en soortgelijke materialen (niet-professioneel gebruik)
Veiligheidsuitrusting	Mesbescherming, wielkappen, veiligheidsschakelaar
Onderhoud	Regelmatig reinigen, geleiders smeren, blad en riemen vervangen indien versleten
Reserveonderdelen	Bladen, rubberen riemen, verwijderbare plaat, zijgeleiders
Repareerbaarheid	Laat repareren door een erkende professional, originele onderdelen aanbevolen

Veelgestelde vragen - POWX1800 PowerPlus

Welke soorten zaagsneden kan ik maken met de bandzaag POWX1800?

U kunt langszaagsneden (in de lengterichting), dwarszaagsneden (in de breedterichting), schuine zaagsneden (door de tafel tot 45° te kantelen) en vrije hand zaagsneden voor gebogen vormen maken.

Hoe stel ik de bladspanning af?

Gebruik de spanningshendel (19) op de bovenste kap. Draai met de klok mee om de spanning te verhogen, tegen de klok in om te verlagen. Het blad mag niet meer dan 2 mm doorbuigen wanneer u er zachtjes op tikt.

Hoe centreer ik het blad op de wielen?

Open de wielkappen, draai de uitlijnvergrendelknop los en draai aan de uitlijnknop totdat het blad in het midden van de wielen draait. Een venster maakt controle mogelijk zonder de kappen te openen.

Hoe vervang ik het zaagblad?

Koppel het apparaat los, verwijder indien nodig de tafel, open de kappen, draai de spanningshendel los, verwijder het oude blad, monteer het nieuwe blad met de tanden naar de tafel gericht, span het en sluit de kappen. Draag beschermhandschoenen.

Wat is de maximale zaagdiepte?

De maximale zaagdiepte is 89 mm en de maximale zaagbreedte is 228 mm.

Hoe gebruik ik de parallelgeleider?

Plaats de parallelgeleider op de tafel, parallel aan het blad, stel de gewenste afstand in op basis van de snede en vergrendel deze met de handgreep. Het zorgt voor rechte en nauwkeurige zaagsneden.

Hoe stel ik de verstekgeleider af?

Steek de verstekgeleider in een groef van de tafel, draai de bevestigingsschroef los, stel de gewenste hoek in op de liniaal en draai de schroef weer vast.

Welk regelmatig onderhoud is nodig?

Reinig regelmatig de ventilatiesleuven en de machine met een zachte doek. Smeer de bladgeleiders (boven en onder) met lichte olie. Controleer de spanning en uitlijning van het blad.

Wordt het apparaat niet met een blad geleverd?

De zaag wordt geleverd met een gemonteerd universeel blad. Reservebladen zijn verkrijgbaar: fijn voor kleine stralen, breed voor rechte zaagsneden, fijne tanden voor langzame en schone zaagsneden, grove tanden voor snelle zaagsneden.

Hoe kan ik stof afzuigen?

De zaag heeft een afzuigaansluiting met een diameter van 63,5 mm. U kunt er een gewone huishoudstofzuiger op aansluiten om stof te verwijderen.

GEBRUIKSAANWIJZING POWX1800 PowerPlus

1 BEOOGD GEBRUIK 3
2 BESCHRIJING 3
3 INHOUD 3
4 TOELICHTING VAN DE SYMBOLEN 4
5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN 4
5.1 Werkplaats 4
5.2 Elektrische verilgheit 4
5.3 Veiligheid van personen 5
5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap.. 5
5.5 Service 6
6 ASSEMBLAGE 6
6.1 De zaagtafel monteren (Fig. D, E & F) 6
7 BANDZAAGINSTELLINGEN 6
7.1 De zaagband opspannen (Fig. A, B, H & I). 6
7.2 Zaagbandloop (Fig. A, J & K) 7
7.3 De zaagbandgeleiders bijregelen
7.3.1 Bovenste steunlager (Fig. L) 7
7.3.2 Bovenste zijgeleiders (Fig. M) 8
7.3.3 Bijregeling van de onderste zaagbandgeleider en zijgeleiders (Fig. A & N) 8
7.3.4 De hoek van de zaagtafel instellen (Fig. B & O) 8
8 ONDERDELEN VERVANGEN (FIG. A, B, C, D & P) 8
8.1 De zaagband verrangen 8
8.2 Criteria voor het kiezen van de juiste zaagband 9
8.3 De rubberen loopvlakken op de zaagbandwielen verrangen (Fig. A, C & P) ....9
8.4 Het tafelinzetstuk verrangen (Fig. C & Q) 9
9 VOOR INGEBRUIKNAME (FIG. A & C) 9
10 GEBRUIK 10
10.1 Stofopvang (Fig. B & Q) 10
10.2 In/uit-schakelen (Fig. A) 10
10.3 De verstekmaat gebruiken (Fig. A & R) 10

POWERPLUS HIGH QUALITY TOOLS

POWX1800 NL

10.4 Gebruik van de parallelgeleider (Fig. B & S) 10
10.5 Afschuinsneden make (Fig. A, B & T) 10
10.6 Make van sden in de lengte (Fig. A, B & U) 11
10.7 Make van dwarssneden (Fig. A, B, R & S) 11
10.8 Make van dubbele geersneden (Fig. R & V) 11
10.9 Make van zaagsneden met de vrijhe hand (Fig.V) 11
11 ONDERHOUD EN REINIGING 12
11.1 Reiniging 12
11.2 Smering 12
12 TECHNISCHE GEGEVENS 12
13 GELUID 13
14 SERVICEDIENST 13
15 OPSLAG 13
16 GARANTIE 14
17 MILIEU 14
18 CONFORMITEITSVERKLARING 15

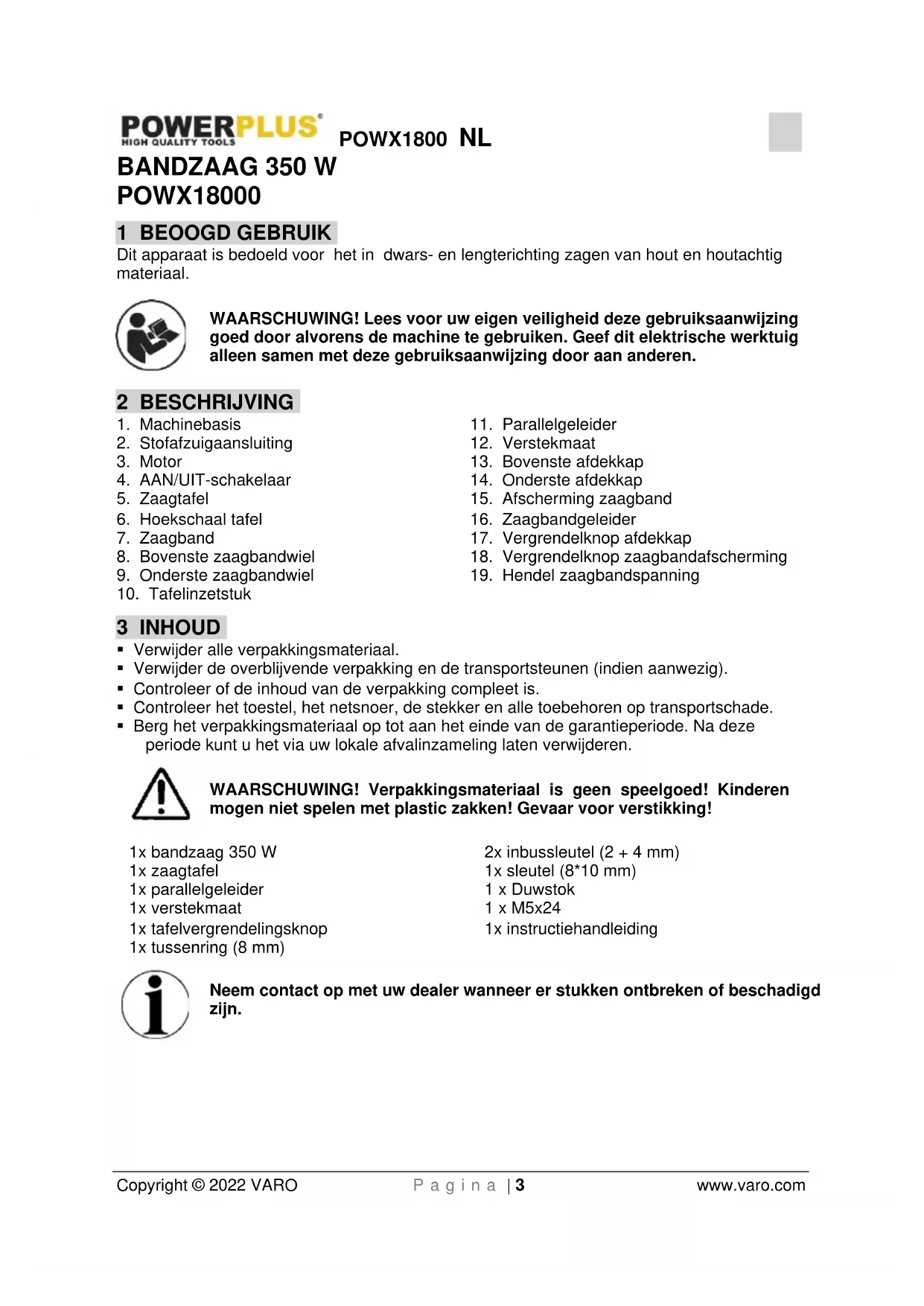

BANDZAAG 350 W POWX18000

1 BEOOGD GEBRUIK

Dit apparaat is bedoeld voor het in dwars- en lengterichting zagen van hout en houtachtig materiaal.

WAARSCHUWING! Lees voor uw eigeneiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrische werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.

2 BESCHRIJVING

1. Machinebasis
2. Stofafzuigaansluiting
3. Motor
4. AAN/UIT-schakelaar
5. Zaagtafel
6. Hoekschaal tafel
7. Zaagband
8. Bovenste zaagbandwiel
9. Onderste zaagbandwiel

10. Tafelinzetstuk

11. Parallelgeleider

12. Verstkmaat
13. Bovenste afdekkap
14. Onderste afdekkap
15. Afscherming zaagband
16. Zaagbandgeleider
17. Vergrendelknop afdekkap
18. Vergrendelknop zaagbandafscheming
19. Hendel zaagbandspanning

3 INHOUD

• Verwijder alle verpakkingsmaterialial.
• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
• Controller of de inhoud van de verpakking compleet is.
• Controller het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
• Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na dezeperiode kunt u het via uw lokale afvalinzameling lately verwijderen.

WAARSCHUWING! Verpakkingsmaterial is geen spellegood! Kinderen mogen Niet spelen met plastic zakken! Gevaar voor verstikking!

1x bandzaag 350 W

1x instructiehandleiding

1x tussenring (8 mm)

Neem contact op met uw dealer wanner er stukken ontbreken of beschadigd zich.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

	Voor gezruik de handleiding lezen.		Draag gehoorbescherming.
	Waarschuwing/gevaar!		Conform de essentiële eisen van de Europese richtlij(en).
	Draag handschoenen.		Draag een beschemingsbril.
	Belangrijke informatie.		Elektrische producten mogen nicht met het huishoudelijk afval worden meegegeven.

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften door. Het Niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

5.1 Werkplaats

• Hou de werkplaats proper en opgeruimd. Wanorde en een slecht verlichte werkplaats können tot ongevallen leiden.
• Gebruik het apparaat Niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap brengt vomken voort die dergelijkke stoffen of dampen können latent ontbranden.
• Zorg dat er geen kinderen of andere Personen in de buurt zich als u het elektrisch apparaat gebruikt. Afleiding kanervoordzorgendat u de controle over het toestel verliest.

• De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.
  Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanner uw lichaam geaard is.
• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrische apparaat verhoogt het risico op elektrische schokken.
• Gebruik de kabel nicht om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.
• Wonneer u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die geschikt is voor gebruik buten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis verminder het gevaar voor een elektrische schok.
• Wonneer het gebruik van het gereedschap in een vochtige omgeving Niet te vermijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het

gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.

• Controller altijd dat de netspanning overeenstemt met deze die op het typeplaatje staat aangegeven.

Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat Niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.
- Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, Niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.
Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt verwijl het ingeschakeld is, kan dat tot oncevallen leiden.
- Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.
- Overschat uzelf nicht. Neem een veilige houding aan en zorg dat u uw evenwicht nicht verliest. Zo kan u het apparaat in een onverwachte situatie beter onder controle houden.
- Draag gegaste kleding. Draag geen wijde kleren en geen sieraden. Hou uwaar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren konnen door bewegende delen worden gegrepen.
- Als er stofafzuiigen stofopvanginrichtingen konnen worden gemonteerd, moet u ervoor zorgen dat die aangesloten zich en juist worden gebruikt. Het gebruik van dergelijk inrichtingen doet de gezaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat Niet. Gebruik voor uw werk het elektrische gereedschap dat waarvoort bestemd is. Met een geschikt elektrisch apparaat werkt u beter en veilig in het opgegeven vermogensbereik.
• Gebruik geen elektrisch apparatusaat waarvan de schakelaar defect is. Een elektrisch apparatusaat dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden hersteld.
• Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires verwangt of het apparaat opbergt. Die voorzorgsmaatregel voorkomt dat het apparaat ongewild worden gestart.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat Personen die Niet vertrouwd zijn met het apparaat of die.Deze gebruiksaanwijzing Niet hebben gelezen, het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren Personen worden gebruikt.
• Ga zorgvuldig om met het apparaat. Controller of de bewegende onderdelen ervan op de juiste manier werken en Niet klemmen, en er geen onderdelen zo erg beschadigd zijn dat de werkking van het apparaat in het gedrang komt. Laat beschadigde onderdelen eerst herstellen voor u het apparaat gebruikt. Veel ongevalten worden veroorzaakt door slecht onderhonden elektrisch gereedschap.
• Hou zaaggereedschap scherp en zuiver. Zorgvuldig onderhonden zaaggereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.
• Gebruik elektrisch gereedschap, accessoires, special gereedschap en dergelijkke meer overeenkomstig deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te

voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situatuies leiden.

5.5 Service

• Laat uw apparaat uitsluitend door gekwalificeerde vakkui en met originele reserveonderdelen herstellen. Zo bent u zeker dat de verilgheid van het apparaat behouden blijft.

6 ASSEMBLAGE

Belangrijk. Haal de stekker uit het stopcontact voordat u enig onderhoud, afregeling of assemblagework uitvoert.

6.1 De zaagtafeI monteren (Fig. D, E & F)

• Verwijder de M6x24-inbusbout (a), tussenring en vleugelmoer van de zaagtafel.
  Schuif de zaagtafel (5) op de bandzaag, zorg er waar bij voor dat de zaagband binnen de opening (b) van de tafel blijft.
• Zorg ervoor dat de hoekaanwijzer (c) los staat enaar onder wijst zodat hij tijdens demontagewerkzaamheden Niet in de weg zit.
  Trek de hoekinstelknop (d) aan de achterkant van de bandzaag uit en zorg dat de tanden van de kantelbeugel (e) van de zaagtafel correct ingrijpen op de tanden van de hoekinstelknop. Laat de knop (d) los.
• De uitsparing (f) in de kantelbeugel moet over de twee steunpunten (q) passen.
• Breng deussenring en de tafelvergrendelingsknop (h) aan doorheen de kantelbeugel van de tafel.
• Draai de tafelvergrendelingsknop (h) vast om de zaagtafel aan het chassis van de zaagmachine vast te zetten.
• NOTA: wonneer de zaagtafel Niet perfect onder perfect 0^ staat, corrigeer dit dan m.b.v. de instelbout (i) van de tafel die zich onder de zaagtafel befindt.

U dient de plaat (j, Fig. G) te verwijderen door de twee schroeven (k) m.b.v. de schroevendraier los te zetten wanner u de tafel tot onder 45 graden kantelt. Indien u dit Niet doet, zar het chassis (l) in de weg van de zaagtafel zitten.

7 BANDZAAGINSTELLINGEN

Belangrijk: draag algthijd werkhand Schoenen wonneer u met de zaagband werkt.

Opgelet! Haal altijd de stekker uit het stopcontact voordat u ook maar enig werk aan de machine uitvoert.

NOTA: de bovenste zaagbandafschemkap (15, Fig. A & H) kan geopend worden voor makkelijker toegang tot lagers/zijgeleiders.

7.1 De zaagband opspannen (Fig. A, B, H & I)

• Belangrijk. Wanner de machine langereijd stil zaal staan, moet de spanning van de zaagband (7) gehaald worden.
• Het is daardoor belangrijk dat u de zaagbandspanning controleert voordat u de machine inschakelt.

Zet de vergrendelknop van de zaagbladafscheming (18, Fig. B) aan de achterkant van de zaag los.
- Breng de zaagbladafscherming (15) volledig maar boven door de instelknop van de zaagbladafscherming (20) in gegenwijzerzin te draaien.
Zet de zaagbladafscherming (15) vast door de vergrendelknop ervan (18, Fig. B) in wijzerzin te draaien.
- Controller de spanning door met een vinger halfway tussen de tafel en bovenste geleider gegen de zijkant van de zaagband te tikken.
- De zaagband mag Nieteer dan 2mm meebewegen.
- Trek de hendel voor de zaagbandspanning (19) maar boven en draai hem in wijzerzin om de spanning te verhogen of in wegenwijzerzin om de spanning te verlagen.
- Controller en regard de spanning Zoals nods bij om ervoor te zorgen dat de zaagband correct opgespannen staat.

7.2 Zaagbandloop (Fig. A, J & K)

• Voor de eerste zaagbewerking en na elke zaagbandwissel: controlleren regel de loop van de zaagband bij zodate de zaagband in het midden van de wielen loopt.
  Schakel de bandzaag uit en haal de stekker uit het stopcontact. Zorg ervoor dat de zaagband Niet beweegt. Open dan de bovenste en onderste wielefdekkappen (13 & 14).
• Draai het bovenste wie (8) voorzichtig minimaal 3 rotatie rond (zorg ervoor dat u de zaagband Niet raakt) en volg de loop van de zaagband.
• Wanner de zaagbandaar een van beide kanten van het wiel gaat lopen, volg dan de volgende stap om de loop van de zaagband bij te regelen.
• Zet de vergrendelknop van de zaagbandloop (a) los. Blijf aan het wiel draaien en draai de instelknop voor de zaagbandloop (b) traag in de gewenste richting totdat de zaagband in het midden van beiden wielen loopt.
• Draai de instelknop van de zaagbandloop maar u toe om de zaagband maar links te lien bewegen, draai hem weg van u om de zaagband maar rechts te lien gaan.
• Draai nog een aantal keren aan het wiel om u ervan te verzekeren dat de zaagband nu constant in het midden van het wiel (d) loopt.
• Sluit beiden afdekkappen (13 & 14) en zet ze vast.

NOTA: de zaagmachine beschikt over een Klein venster (e) dat toelaat om de zaagbandloop te controleren zonder dat u de afdekkappen dient te openen.

NOTA: de bandloop correct houden za moeilijker zijn bij dunnere zaagbanden.

7.3 De zaagbandgeleiders bijregelen

Belangrijk: telkens de zaagband verrangen worden,要去en de steun- en geleidingslagers worden bijgeregeld.

• Draai de bout (a) rechtsboven los m.b.v. de inbussleutel S4 om de positie van de steunlager (b) aan te passen die aan de achterkant van de zaagband zit.
• De lager zo positioneren dat hij 0,5 mm anschter de achterkant van de zaagband zit.
  Zet debout (a) opniew vast.

7.3.2 Bovenste zijgeleiders (Fig. M)

• Draai de weein inbusstelschroeven (a) los m.b.v. de inbussleutel S2 om zo de twee,zijgeleiders aan beiden kanten van het zaagblad bij te regelen.
• De zijgeleiders (b) dienen op een afstand van 0,25 mm van de zaagband (7) geplaatst te worden.
• Zet de inbusstelschroeven (a) opniew vast.
• Draai de bout (c) rechtsonder los m.b.v. de inbussleutel S4.
• Plaats het geleiderblok (d) in de positie waarin de zijgeleiders op 1 tot 2mm van de tanden van de zaagband (7) komen te staan.
  Zet de bout (c) opnieuw vast.

7.3.3 Bijregeling van de onderste zaagbandgeleider en zijgeleiders (Fig. A & N)

• Open de afdekkap van het onderste wie1 (14).
• Om makkelijker toegang tot de instelschroeven te hebben, kan het nodig+zijn om de tafel te verwijderen.
• De procedure isdezelfde als voor het bijregelen van de bovenste geleiderlager en zigeleiders.
  Volg de stappen zoals uitgelegd in paragraaf 7.3.1 en 7.3.2. De lagers en zijgeleiders zich identiek.
• De borgbout "a" in figuur L en de borgbout "c" in figuur M dienen op een andere manier bereikt te worden, nml. door 2 openingsen (b) in het chassis van de zaagmachine, direct onder de zaagtafel.
  Sluit de afdekkap van het onderste wieI.

7.3.4 De hoek van de zaagtafel instellen (Fig. B & O)

• Zet de vergrendelknop van de tafel (a) los die zich aan de achterkant van de bandzaag bevindt
  Stel de zaagtafel onder de gewenste hoek in m.b.v. de hoekinstelknop (b) en de hoekaanwijzer (c).
• De tafel kan tot 45 graden gekanteld worden.
• Gebruik de hoekaanwijzer (c) en de hoekschaal (6) om de gewenste hoek te controeren enzet dan vast m.b.v.de vergrendelknop (a) van de zaagtafel.

NOTA: wanner de tafel loodrecht op de zaagband staat, stemt dit overeen met 0^ op de schalaanduiding.

8 ONDERDELEN VERVANGEN (FIG. A, B, C, D & P)

8.1 De zaagband verrangen

Belangrijk: draag alg indwckhandschoenen wonneer u met de zaagband werkt.

• Verwijder de M6x24-inbusbout, veerring, platte ring en vleugelmoer (a, Fig. D) van de zaagtafel.
• Open de afdekkappen van de boven- en onderwienen (13 & 14). Stel de bovenste zaagbandafschemkap (15) op haar laagste positie, zodat de afstand:tussen de onderkant van de zaagbandafschemkap en de zaagtafel minimaal worden.

• Open de zaagbandafschemkap (15) door het geribbelde oppervlak linksonder van het deksel vast te knijpen en maar buiten te trekken (Fig. H).

• Til de opspanhendel (19) op en draai hem los totdat u de zaagband van de machine kunt halen (Fig. P).

• NOTA: nu is het een goed moment om uw bandzaag volledig te reinigen om de beste prestaties te blijven verzekeren.
• Verwijder alle zaagstof, spanen, enz. m.b.v. een stofzuiger.
• Zorg dat de wielen en rubberen banden vrij় van zaagstof en spanen.
• Dit zorgt voor een goede balans van de wielen en een stabiele bandloop.
• Breng de neue zaagband op de bovenste en onderste rubberen banden aan doorheen de geleideroppeningen aan de linker- enrechterkant van de machine.
• Plaats de zaagband in het midden van de rubberen banden.
  Zorg ervoor dat de tanden neerwaarts wijzen, maar de tafel toe.
• Draai de opspankop (19) in wijzerzin om de(APe ue zaagband op te spannen.
• Sluit de bovenste zaagbladafschemkap (15) door het deksel zich te duwen tot het vastklikt.
• Breng de M6x24-inbusbout, veerring, platte ring en vleugelmoer (a, Fig. D) aan op de zaagtafel.
• Zorg er na elke verranging van de zaagband voor dat u de instructiesuit hoofdstuk 7 volgt om de bandloop, zaagbandspanning en bovenste en onderste zaagbandgeleiders bij te regelen.
• Een nauwkeurige afregeling van de zaagband isoodzakelijk om optimale prestaties van de machine te verzekeren.
• Wonneer alle afregelingen aufgehandel zich, sluit dan de bovenste en onderste afdekkappen van de wielen (13 & 14).

8.2 Criteria voor het kiezen van de juiste zaagband

• Smalle zaagbanden: geschikt voor het zagen vankleine buigstralen.
• Brede zaagbanden: geschikt voor het zagen van lange rechte sneden in hout. Smalle zaagbanden hebben de neiging de nerven van het hout te volgen.
• Zaagbandtanden:kleine tanden produceren fijne smeden,maar werken traag.
  Grove tanden produceren een grove snede, maar werken snugel.
• De zaagband die met de machine werd meegeleverd, is een universe zaagband.

8.3 De rubberen loopvlakken op de zaagbandwielen verrangen (Fig. A, C & P)

• Verwijder eerst de zaagband (7) zoals uitgelegd in paragraaf 8.1.
• Til het rubberen loopvlak (a) van het bovenste zaagbandwiel (8) op m.b.v. een schroevendraaier en trek het van het zaagbandwiel af.
• Doe hetzelfde met het loopvlak op het onderste zaagbandwiel (9).
• Plaats de neue rubberen loopvlakken (a) op de zaagbandwielen (8 & 9).
• Monteer de zaagband (7) zoals beschreiben in paragraaf 8.1 en sluit de afdekkappen van de zaagbandwielen (13 & 14).

8.4 Het tafelinzetstuk verrangen (Fig. C & Q)

• Het tafelinzetstuk (a) dient verrangen te worden zodra het slijtage of schade vertoont aangezien het anders een groot gevaar voor de veriligheid vormt.
  Duw het oude tafelinzetstuk (a) lungs onderuit de zaagtafel (5).
• Breng het neue tafelinzetstuk (a) langs boven in de zaagtafel (5) aan.

9 VOOR INGEBRUIKNAME (FIG. A & C)

• Let er op dat het gereedschap stevig op een werkbank dient te worden geplaatst of op een vast onderstel dient te worden geschroefd.
• In het machinevoetstuk� boorgaten aanwezig om de machine vast te schroeven (1).
• Let er op dat voor inbedrijfname alle afdekkingen en veiligheidsvoorzieningen correct gemonteerd+zijn.

• Let erop dat het zaaglint (7) soepel loopt.

• Controller alvorens het gereedschap in te schakelen of alle bewegende delen soepel lopen en of het zaaglint correct gemonteerd is.

• Controller alvorens het gereedschap op het net aan te sluiten of de gegevens op het typeplaatje overeenkomen met de netspanning.
• Let bij het te werkken werkstuk op vreemde voorwerpen zoals spijkers of schroeven en verwijder deze indien van toepassing.

10 GEBRUIK

Lees de volgende operationele veiligheidsvoorschriften om verwondingen of schade aan de machine of werkstuk te voorkomen.

• Breng bij alle werkzaamheden met de lintzaag de bovenste zaaglintgeleiding (16) zo kort möglich bij het werkstuk.
• Druk het werkstuk zo vlak möglich op de zaagtafel (5) om vastlopen van het zaaglint (7) te voorkomen.
• Voer het werkstuk algtd met een gelijkmatige aanvoer aan, zodat het zaaglint (7) gemakkelijk, zonder te blokkeren door het materiaal heben kan zagen.
• Bij alle sneden waar bij de parallel-(11) of de dwarsgeleider (12) kunnen worden gezruikt,要去en deze ook worden gezruikt.
• Voer het werkstuk tijdens het zagen altijd vanaf de langste zijde aan.
  Voer de sneden, indien möglichk, alkijd tildens een arbeidscyclusuit.
• Wanner het onvermijdelijk is een werkstuk terug te trekken, schakel dan eerst de lintzaaguit en wacht tot het zaaglint (7) stil staat.

10.1 Stofopvang (Fig. B & Q)

• Om het stof beter af te voeren kan deze machine aangesloten worden op een gewone huishoudstofzuiger.

10.2 In/uit-schakelen (Fig. A)

Start de lintzaag door op de groene knop I' te drukken (Fig. 4).
- Stop de lintzaag door op de rode knop '0' te drukken (Fig. 4).

Let op! DeLintzaag is uitgerust met een veiligheidsschakelaar gegen opniew inschakelen na een spanningsuitval.

10.3 De verstkmaat gebruiken (Fig. A & R)

Schuif de verstekmaat (12) in een van de twee sleuven in de zaagtafel (5).
Zet de borgschoef (a) op de verstkmaat (12) los.
Stel de gewenste hoek in op de hoekschaal.
Zet de borgschoef (a) opniew vast.

10.4 Gebruik van de parallelgeleider (Fig. B & S)

• De parallegeleider (11) worden gebruikt voor het makeen van rechte sneden.
• Plaats de parallegeleider (11) op de zaagtafel met de zijkant parallel aan de zaagband.
  Regel de afstand tussen de parallegeleider (11) en de zaagband af volgens de gewenste bredte die u wenst af te zagen.
• Zet de geleider vast door de vergrendelingshendel (a) neer te duwen.
  Zorg ervoor dat de geleider vastgezet is voordat u begint te zagen.

10.5 Afschuinsneden make (Fig. A, B & T)

• De zaagtafel (5) kan van 0^ tot 45^ maar buiten worden gekanteld om aftschuinsneden te make.
• Zie paragraaf 7.3.4 over hoe de hoek van de zaagtafel in te stellen.

Belangrijk: om werkstukken vast te zetten waarvan de afmetingen het toelaten, moet de parallelgeleider (11) voor het makeen van aftschuinsneden.altijd aan de rechterbuitenkant van de zaagtafel (5) gemonteerd worden om te voorkomen dat het werkstuk wegschuift.

• Wanner de afmeting van het werkstuk het toelaat, dient de parallgelgeider (11) aan de rechterbuitenkant van de zaagtafel (5) gemonteerd te worden.
• Laat de zaagbandgeleider (16) zo ver als möglichnesteer op het werkstuk.
  Schakel de bandzaag in.
  Duw met uw linkerhand het werkstuk gegen de parallgelleider (11).
  Duw met uw andere hand het werkstuk vlak op de zaagtafel (5).
  Voernu het werkstuk met eengelijkmatige snelheid gegen de zaagband aan (7).

Belangrijk: nadat u alle instellingen hebt uitgevoerd, worden het aangeraden om een testsnede te make n om te controeren dat alle ingestelde afmetingen correct zijn.

10.6 Make van sneden in de lenghte (Fig. A, B & U)

Zagen van een werkstuk in lengterichting:

• Breng, indien möglichk, de parallegeleider (11) aan de linker zichde van de zaagtafel (5) aan.
• Laat de zaaglintgeleiding (16) tot zo kort möglichk boven het werkstuk zakken.
  Schakel de lintzaag in.
• Druk met de rechterhand het werkstuk gegen de parallgelgeider (11). Druk met de andere hand het werkstuk vlak op de zaagtafel (5).
  Schuif nu met gelijkmatige aanvoer het werkstuk gegen het zaaglint (7).

10.7 Makevand dwarssneden(Fig.A,B,R&S)

Zagen van een werkstuk in dwarsrichting:
Duw de verstkmaat (12) in een van de twee sleuven in de zaagtafel (5) en stel de gewenste hoek in op de hoekschaal van de verstkmaat (12).
- Laat de zaaglintgeleiding (16) tot zo kort möglichk boven het werkstuk zakken.
Schakel de lintzaag in.
Duw het werkstuk met uw rechterhand stevig gegen de verstekmaat (12).
Duw met uw andere hand het werkstuk vlak op de zaagtafel (5).
Schuif nu met gelijkmatige aanvoer het werkstuk gegen het zaaglint (7).

10.8 Make van dubbele geersneden (Fig. R & V)

Schuin onder een hoek zagen van een werkstuk:

Zie paragraaf 7.3.4 over hoe de hoek van de zaagtafel in te stellen.

• Duw de verstkmaat (12) in een van de twee sleuven in de zaagtafel (5) en stel de gewenste hoek in op de hoekschaal van de verstkmaat (12).
• Laat de zaaglintgeleiding (16) tot zo kort möglichk boven het werkstuk zakken.
  Schakel de lintzaag in.
  Duw het werkstuk met uw rechterhand stevig gegen de verstkmaat (12).
• Druk met de andere hand het werkstuk vlak op de zaagtafel (5).
  Schuif nu met gelijkmatige aanvoer het werkstuk gegen het zaaglint (7).

10.9Maken van zaagsneden met de vrijhe hand (Fig.V)

Een van de belangrijkke kenmerken van een lintzaag is het probleemloos makeen van zaagsneden met de vrijhe hand.

• Laat de zaaglintgeleiding (16) tot zo kort möglichk boven het werkstuk zakken.
  Schakel de lintzaag in.

Druk het werkstuk vlak op de zaagtafel (5) en schuif dit langzaam gegen het zaaglint (7).
- Ga bij zagen met de vrijie hand algid met een lage aanvoersnelheid te werk, odomat u dan de gewenste zaaglijn beter kunt volgen.
- In sommige gevalen moet u eerst een grove snede van ongeveer 5-10 mm makev oor de eigenlijke zaaglijn.
- Indien de te zagen bocht te smal is voor het gebruike zaaglint (7), moet u hulpsneden zagen tot aan de voorzijde van de bocht; de stukken die zo ontstaan, vallen weg wonneer de uiteindelijkke curve gezaagd is.

11 ONDERHOUD EN REINIGING

Opgelet! Trek de netstekker uit de contactdoos alvorens werkzaamheden aan het apparaat te verrichten.

11.1 Reiniging

• Reinig de ventilatiesleuven van de machine om oververhitting van de motor te voorkomen.
• Reinig regelmatig de behuizing van de machine met een zachte doek, bij voorkeur na ieder gebruik.
• Houd de ventilatiesleuven vrij van stof en vuil.
• Als het vuil nicht verwijderd kan worden, gebruik dan een zachte doek bevochtigd met zoepwater.

Gebruik nooit oplosmiddelen zoals benzine, alcohol, ammoniawater, etc. Deze oplosmiddelen können de plastic onderdelen beschadigen.

11.2 Smering

Olie de zaaglintgeleiding (19) (20) (21) (Fig. boven en onder) regelmatig.

Netspanning	230-240 V~
Netfrequentie	50 Hz
Opgenomen vermogen	350 W (S2-10min)
Motortype	Inductie
Zaagbandsnelheid	630 m / min
Bladlengte	1511 mm
Bladbreedte	6,5 mm
Max. zaagdiepte	89 mm
Max. zaagbreedte	228 mm
Tafelafmetingen	313 x 302 mm
Verstek	0° - 45°
Gewicht	19 kg
Diameter stofafzuigaansluiting	63,5 mm

13 GELUID

Geluidsemissiewaarden gemeten volgens de van toepassing+zijnde standard. (K=3)
Geluidsdrukniveau LpA	91 dB(A)
Geluidsvermogenniveau LwA	99 dB(A)

AANDACHT! Draag gehoorbeschemers wanneer het geluidsdrukrniveau 85 dB(A) overschrijdt.

14 SERVICEDIENST

• Beschadigde schakelaars要去en in de werkplaats van unsere klantendienst hersteld worden.
• Als de voedingskabel (of de stekker) beschadigd is,要去h worden verrangen door een specifieke voedingskabel, die bij once klantendienst (serviceafdeling wie LASTe pagina) verkrijgbaar is. Het verrangen van de voedingskabel mag uitsluitend worden uitgevoerd door once klantendienst (serviceafdeling wie LASTe pagina) of een gekwalificeerde persoon (een yakman op het vlak van elektriciteit).

15 OPSLAG

Reinig zorgvuldig de gehele machine en het toebehoren.
Berg de machine op buiten het bereik van kinderen, in een stabiele en veilige positie en op een droge plaats met een gematigde temperatuur. Vermijd te hoge en te lage temperaturen.

16 GARANTIE

• Dit product is gewaarborgd gedurende eenperiode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.
• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
• Vallen ook nicht onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.
  Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onuiist gebruik van het toestel.
  Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
• Meer informatie(Int)kunt u steeds verkrijgen op het nummer 00 32 3 292 92 90.
  Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werden.
• Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel nicht geschikt is), onoordeelkundig gebruik (o.a. Niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is nicht limitatief.
• De aanvaarding van claims onder garantie geeft in geén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een neue garantieperiode in geval van een vervanging van het toestel.
  Toestellen of onderdelen die onder waarborg verrangen werden, worden daardoor eigendom van Varo NV.
  We beholden ons hetrecht voor om elke garantieclaim te weigeren waarbij de aankoop Niet kan worden geverifieerd of waarbij het duidelijk is dat het product nicht correct werden onderhoven (propere ventilatiesleuven, regelmatig verrangen koelborstels,...).
  Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
• Uw gereedschap moet als geheel maar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in+zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zichin van uw bewijs van aankoop.

17 MILIEU

Als uw machine na verloop vanijd aanervangting toe is, geef het dan Niet met het huisvuil mee, maar zorg voor een milieuvriendelijkke verwerking.

Afval geprodueerd door elektrische machines mag nicht behandeld worden als normal haishoudelijk afval. Zorg voor recycling waar waar passende installations bestaan. Raadpleeg deplaatselijk instanties of de verkoper voor adviezen over inzameling en verwerking.

VARO N.V. Vic. Van Rompuy N.V. Joseph Van Instraat 9 BE2500 Lier BELGIUM, verklaart dat,

Product: Bandzaag 350 W

Handelsmerk: POWERplus

Model:POWX18000

voldoet aan de essentièle eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke Niet-toegelaten modificatie van het apparaat maakt deze verklaring niedig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

2011/65/EU

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

EN61029-1:2009

EN61029-2-5:2011

EN IEC55014-1 : 2021

EN IEC55014-2:2021

ENIEC61000-3-2:2019

EN61000-3-3:2013

Beheerder van de technische documentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

MertensLido

Ludo Mertens

Regelgevings- en compliancemanager
