Tip produs	Ferăstrău cu bandă
Marcă	PowerPlus
Model	POWX1800
Tensiune de alimentare	230-240 V~, 50 Hz
Putere absorbită	350 W (S2-10 min)
Tip motor	Cu inducție
Viteza benzii	630 m/min
Lungime lamă	1511 mm
Lățime lamă	6,5 mm
Adâncime maximă de tăiere	89 mm
Lățime maximă de tăiere	228 mm
Dimensiuni masă	313 x 302 mm
Înclinare masă	0° la 45°
Greutate netă	19 kg
Diametru aspirare praf	63,5 mm
Nivel presiune acustică	91 dB(A) (K=3)
Nivel putere acustică	99 dB(A) (K=3)
Garanție	36 luni
Utilizare prevăzută	Tăieri transversale și longitudinale ale lemnului și materialelor similare (uz neprofesional)
Echipament de siguranță	Protecție lamă, capace roată, întrerupător de siguranță
Întreținere	Curățați regulat, lubrifiați ghidajele, înlocuiți lama și curelele dacă sunt uzate
Piese de schimb	Lame, curele de cauciuc, placă detașabilă, ghidaje laterale
Reparabilitate	Reparațiile efectuate de un profesionist autorizat, piese originale recomandate

Întrebări frecvente - POWX1800 PowerPlus

Ce tipuri de tăieturi pot realiza cu ferăstrăul cu bandă POWX1800 ?

Puteți realiza tăieturi longitudinale (în lungime), tăieturi transversale (în lățime), tăieturi înclinate (înclinând masa până la 45°) și tăieturi libere pentru forme curbe.

Cum se reglează tensiunea lamei ?

Folosiți maneta de tensiune (19) situată pe capacul superior. Rotiți în sensul acelor de ceas pentru a crește tensiunea, în sens invers pentru a o reduce. Lama nu trebuie să se deformeze mai mult de 2 mm atunci când este atinsă ușor.

Cum se centrează lama pe roți ?

Deschideți capacele roților, slăbiți butonul de blocare al alinierii și rotiți butonul de aliniere până când lama se rotește în centrul roților. O fereastră permite verificarea fără a deschide capacele.

Cum se înlocuiește lama de ferăstrău ?

Deconectați aparatul, scoateți masa dacă este necesar, deschideți capacele, slăbiți maneta de tensiune, scoateți lama veche, montați-o pe cea nouă orientând dinții spre masă, tensionați-o și apoi închideți capacele. Purtați mănuși de protecție.

Care este adâncimea maximă de tăiere ?

Adâncimea maximă de tăiere este de 89 mm iar lățimea maximă de tăiere de 228 mm.

Cum se folosește ghidajul paralel ?

Așezați ghidajul paralel pe masă, paralel cu lama, reglați distanța dorită în funcție de tăiere, apoi blocați-l cu mânerul. Permite tăieturi drepte și precise.

Cum se reglează ghidajul de unghi ?

Introduceți ghidajul de unghi într-o canelură a mesei, slăbiți șurubul de fixare, reglați unghiul dorit pe riglă, apoi strângeți șurubul.

Ce întreținere regulată este necesară ?

Curățați regulat fantele de ventilație și mașina cu o cârpă moale. Lubrifiați ghidajele lamei (superior și inferior) cu ulei ușor. Verificați tensiunea și alinierea lamei.

Aparatul nu este livrat cu o lamă ?

Ferăstrăul este livrat cu o lamă universală montată. Lame de schimb sunt disponibile: subțiri pentru raze înguste, late pentru tăieturi drepte, dinți fini pentru tăieturi lente și curate, dinți groși pentru tăieturi rapide.

Cum pot aspira praful ?

Ferăstrăul dispune de un orificiu de extracție cu diametrul de 63,5 mm. Puteți conecta un aspirator casnic obișnuit pentru a elimina praful.

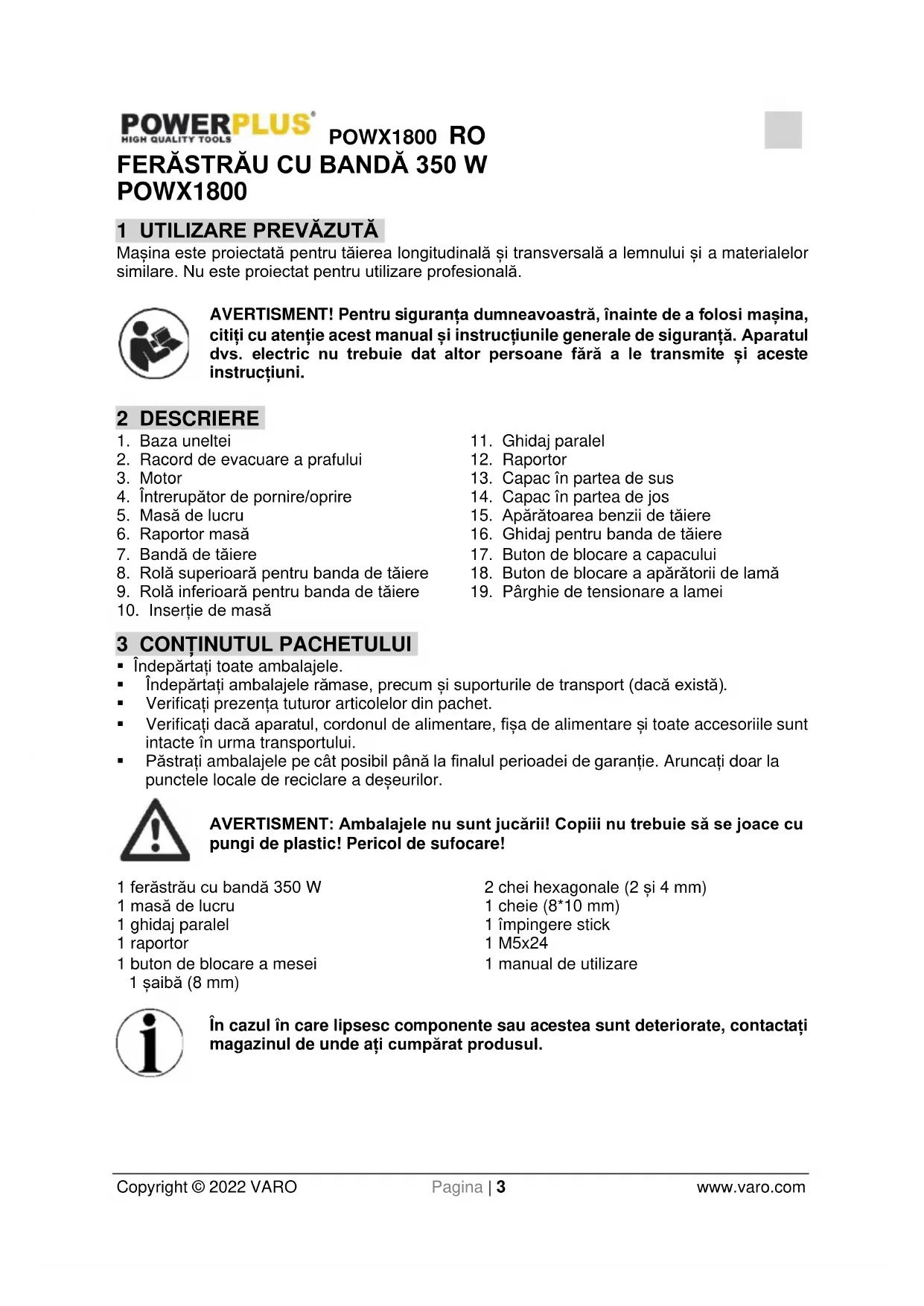

MANUAL DE UTILIZARE POWX1800 PowerPlus

Maşina este projetata pentru tăirea longitudinalăși transversală a lemnuluiși a materialelor similare. Nu este projetat pentru UTILIZARE profesională.

AVERTISMENT! Pouru siguranta dumneavoastră, inainte de a folosi mașina, citiți cu atentie acest manualși instructiunile generale de siguranta. Aparatul dvs. electric nu trebuie dat altero persone fara a le transmiteși aceste instructiuni.

2 DESCRIERE

1. Baza uneltei
2. Racord de evacuare a prafului
3. Motor
4. Intrerupator de pornography/oprine
5. Masă de lucru
6. Raportor masa
7. Bandă de tăiere
8. Rolá superioarã pentru banda de tăiere
9. Rolá inferioarã pentru banda de tãiere

10. Insertie de masa

11. Ghidaj parallel

12. Raportor
13. Capacin partea de sus
14. Capacin partea dejos
15. Aparatoarea benzii de taiiere
16. Ghidaj pentru banda de tăiere
17. Buton de blocare a capacului
18. Buton de blocare a aparatorii de lamá
19. Pârghie de tensionare a lamei

3 CONTINUTUL PACHETULUI

• Indepartati toate ambalajele.
• Indepartati ambalele rămase, precumși suporturile de transport (dacă există).
• Verificati prezenta tuturor articolelor din pachet.
  Verificati dacaparatul, cordonul de alimentare, fisa de alimentare si toate accesorile sunt intacte in urma transportului.
• Păstrați ambalajele pe CAT posibil până la finalul perioadei de garantie. Aruncați doar la punctele locale de reciclare a deșeurilor.

AVERTISMENT: Ambalajele nu sunt jucari! Copii nu trebuie s se joace cu pungi de plastic! Pericol de sufocare!

1ferastrau cu banda 350 W

2 chei hexagonale (2 si 4 mm)

1 masă de lucru

1 cheie (8^*10mm)

1 ghidaj parallel

1 impingere stick

1 raportor

1 M5x24

1 buton de blocare a mesei

In cazul in care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.

4 SIMBOLURI

In acest manual si Sau pe masina se folosesc urmatoarele symboluri:

	Citiți manualul îniate de utilizare.		Purtauți elemente de protectie auditivă.
	Avertisment / pericoll!	CE	În conformitate cu cerințele esentțale ale Directivelor europene.
	Purtauți mânusi de protectie.		Purtauți ochelari de protectie.
i	Informații importante.		Produsele electrice nu trebuie eliminate Împună cu gunoiul menajer.

5 AVERTISMENTE GENERALE DE SIGURANÀ PRIVIND APARATELE ELECTRICE

Citiţi toate averismentele de sigurantași toate instruţiunile. Nerespectarea averismentelorși instruţiunilor poate duce la electrocutare, incendiuși/sau ranirea grava. Păstrati toate averismentele de sigurantași instructiunile pentru consultare ulterioară. Termenul "apatat electric" folosit in cadrul averismentelor de sigurantaș se referă atat la aparatul alimentat de la priză (prin cablul de alimentare), CAT si la aparatul alimentat cu baterii (fara fir).

5.1 Zona de lucru

• Spatiul de lucru trebuie sa fie curat si bine iluminat. Spatiiledezordonate si intunecate favorizeazaccidentele.
• Nu utiliziati aparatele electrice in spati ci cu atmosfera potenjial explozivă, cum ar fi in prezența lichidelor inflamabile, a gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.
• Atunci cánd lucrați cu aparatul electric, nu lasați copiiiși alti privitori să se apropie de spatuiul de lucru. Distragerea atentiei va poate face să pierdeti controlul aparatului.

5.2 Siguranta electrica

Verificati intotdeauna dacalimentarea de la retea corespunde cu tensiunea de pe placuta indicatoare acharacteristiclor.
- Stecărele aparatului electric trebuie să se potriveasca la przyă. Nu modificazioni in niciun fel stecărul. Nu folosiți niciun fel de fișe de adaptare pentru aparatele electrice cu impamantare. Stecărele si prizele nemodificate reduc riscul de electrocutare mortală.
Evitati contactul cu suprafete impamntate, cum ar fi tevile, radiatoarele, aparatele de gatt sau frigiderele. Exist risc crescut de electrocutare mortala in cazul in care corpul dumneavoastra face contact cu solul.
- Nu expuneti aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală creste in cazul in care apa patrunde in interiorul aparatului electric.
- Nu deterioratori cablul. Nu folosi niciodata cablul pentru a transporte, trage sau scoate din priză aparatul electric. Păstrați cablul ferit de caldură, ulei, margini ascuțite sau piese în miscare. Caburile deteriorate sau incâlcite cresc riscul de electrocutare mortală.

• Cánd aparatul electric functioneaza in exterior, folosiţi un prelimungitor adecvat folosirii in exterior. Folosirea unui prelimungitor adecvat folosirii la exterior reduce riscul de electrocutare mortala.
• Daca trebuie folosit aparatul electric in medii umede, folosi un o przya protejata cu disjunctor bipolar. Folosirea unui disjunctor polar reduce riscul de electrocutare mortală.
• Verificazioni intottedeauna dacà alimentarea de la retea corespunde cu tensiunea de pe placuţa indicatorare a criteristicilor.

5.3 Siguranta personala

• Aveti grijla la ce lucrati si folosiţi-va simtul practic atunci cand lucrati cu aparatul electric. Nu folosiţi un aparat electric atunci cand sunteti obosit sau sub influenta drogurilor, a alcoholului sau a medicamentelor. Un moment de neatentie in timpul lucrului cu aparatul electric poate duce la ranirea grava.
• Folosiţi echipament de siguranta. Puratați intotdeauna elemente de protectie pentru ochi. Echipamentul de siguranta, cum ar fi masca de graf, incalătămuntea de sigurantață impotrivala unecării, casca dură sau protectiile auditive, reduce ranirile.
• Evitati pornirea accidentala. Asigurati-va ca intrerupatorul se afla in poziţia deconnectata inainte de a baga aparatul in przyă. Transportul aparatelor electrice avand degetul pe intrerupator Sau alimentarea de la sursa a aparatelor electrice care au intrerupatorul in poziţia dePornire favorizează accidentele.
  Indepartati orice scula de reglare sau cheie de piulite inainte de a porni aparatul electric. O cheie de piulite sau alta cheie lasate prince de o piesa rotativa a aparatului electric poate la ranirea dumneavoostra.
• Nu va intindei. Trebuie sa avei permanent sprijin si echilibru. Acest lucru permite un control mai bun al aparatului electric in situati neprevazute.
  Imbracati-va corespunzator. Nu puratai haine largi sau bijuterii. Tinei paurul, hainele sau manusile departe de aparatul electric. Hainele largi, bijuteriile sau paurul lung pot fi prinse de partile in miscare.
  Dacă v-au fost furnizate dispositive pentru conectarea de utilaje de extragereși colectare a prafului, asigurati-va ca sunt conectateși folosite corect. Folosirea acestor dispositive poate reduce riscurile associate intrarii in contact cu praful.

5.4 Folosirea 山 intretinerea aparatului electric

• Nu suprasolicitatei aparatul electric. Folosiţin aparatul electric conform destinatiei sale. Folosirea in mod corespunzător a aparatului electric va realiza mai bineși mai sigur sarcina la parametrii pentru care a fost conceput.
• Nu folosiţi aparatul electric dacă intrerupătorul nu il pônțe sau oprește. Orice aparat cu intrerupător stricat este periculos si trebuie reparat.
• Deconnectatu fisa de la sursa de alimentare inainte de a face orice fel de reglaje, de a schimba accesoriile sau de a deposita aparatul electric. Astfel de mauri preventive reduc riscul de a porni accidental aparatul electric.
  Depozitate aparatul oprit departe de indemana copiilor si nu permitei personelor nefamiliarizeate cu acesta sau cu instructiunile sale sa lucreze cu aparatul. Aparatele electrice sunt potenial periculoase daca sunt folosite de persone neinstruite.
• Intretinere. Verificati alinierea si conectarea parrilor in miscare, craparea pieselor sau orice alta stare ce poate afecta functionare aparatului electric. Daca este deteriorat, reparati aparatul inainte de a-1 folosi. Multe accidente sunt cauzate de folosirea de aparate electrice prost intretinite.
• Păstrati piesele de tăiore ascuțiteși curate. Sculele aschietoare intretnute corespunzător, avand lamele de tăiore ascuțite, fac mai greu prizăși sunt mai ușor de controlat.
• Folosiţi aparatul electric, accesoriileși sculele aşchietoare etc. in conformitate cu aceste instruţiuniși in modul destinat utilizări specifica a acestui aparat, luân d in calcul condiţile de lucruși operatiunile care trebuie efectuate. Folosirea aparatului electric pentru

operatiuni diferite de cele pentru care a fost conceput poate duce la situatai potențial periculoase.

5.5 Service

• Reparati aparatul la un tehnician autorizat, folosind doar piese de schimb standard. Astfel, se va pstra siguranta in fonctionare a aparatului.

6 MONTAREA

Important: Inainte de orice intervenie, reglare sau operatiune de montaj, deconnectati fià de la priza.

6.1 Montarea mesei de lucru (Fig. D, E & F)

• Scoatei bolul hexagonal M6 x 24 (a), saiba si piuliţa-fluture de la ansamlul mesei de lucru.
• Glisati masa de lucru (5) pe ferastrul cu banda, verificand dacama ramane in fanta (b) din masa.
  Verificati s a fie slabit indicatorul de unghi (c) s i sa indices in jos, astfel incat nu deranjeze in timpul proceduri de montare.
• Trageti de butonul de reglare a unghiului (d) de pe spatele ferastrului cu banda si aliniati dinii de pe consola de inclinarare a mesei (e) cu dinii de pe butonul de reglare a unghiului. Eliberati butonul (d).
  Fanta consolei mesei (f) trebuie sa se potriveasca peste cele 2 prezoane de sustinere (g).
• Asamblati saiba plata si butonul de blocare a mesei (h) in consola mesei.
  Rotitj butonul de blocare a mesei (h) pentru a strange ansamlul mesei pe cadrul ferăstrăului.
  NOTA: Daca masa de lucru nu functioneaza perfect la reglajul de 0^ ,utilazi bolul de reglare a mesei (i) amplasat sub masa de lucru pentru a corecta nivelul mesei.

AVERTISMENT: Trebuie să demontati placă (j) (Fig. G) slăbind cu Šurubelniţa cele două Šuruburi (k) atunci cand inclinati masă de lucru la maxim 45 de grade. In caz contrar, cadrul (l) va intra in contact cu masă de lucru.

7 REGLAJELE FERÄSTRÄULUI CU BANDA

Important: La lucrul cu banda de tãiere este obligatoriu portul manusilor de protectie.

Atentie! Inainte de a efectua orice lucrari la echipament, deconnectati fià de alimentare de la przya.

NOTÄ: Aparatoarea superioara de lamă (15) (Fig. A & H) poate fi descrihă pentru acces mai ușor la lamăși la ghidajele laterale / de sustinere.

7.1 Tensionarea benzii ferästräului (Fig. A, B, H & I)

bandaferastraului(7)trebuieeliberata.
- Prin urmare, este importante să verificati tensionare benzii ferăstrăului inainte de punerea sub tensiune a masinii.
Slabiti butonul de blocare a aparatorii benzii de taiere (18) (Fig. B) amplasat pe spatele ferastraului.

• Ridicati aparatoarea benzii de taiere (15) catre partea de sus rotind in sens invers oran butonul de reglare a aparatorii de lamă.
• Blocati aparatoarea benzii de taiere (15) rotind in sens orar butonul de blocare a aparatorii de lamá (18) (Fig. B).
• Verificati tensionarea batand cu degetul pe lateralul lamei, la jumatate intre masa sighidajul de sus.
  Lama nu trebuie sa flexeze mai mult de 2 mm.
• Ridicati si rotiti parghia de tensionare (19), in sens orar pentru a creste tensionarea lamei sau in sens invers orar pentru a reduce tensionarea.
• Verificatișși ajustăi tensionarea după cum este迫切, pentru a va asigura de tensionarea corespunzătoare a lamei.

7.2 Centrarea benzii ferastraului (Fig. A, J & K)

• Inainte de prima tãiere ŞI la fiecare inlocuire a lamei, verificati ŞI ajustati centrarea benzii astfel incat lama să se deplaseze central pe roti.
• Scoatei de sub tensiune ferastraul si scoatei stecarul din sursa de alimentare cu energia electrica. Verificati ca lama sa nu miste, apoi deschideti capacele ambelor roti,cea de sus si cea de jos (13 si 14).
  Roti ci cu grijă manual roata de sus (8), cel puțin tururi (cu grijă să nu atingeti lama) si urmăriti cursa lamei.
  Daca lama işi schimba direcţia spre oricare latură a roții, treceți la pasul următor pentru a regla centrarea lamei.
  Slabiti butonul de centrare a lamei (a). Continuati sā invartiti roata sī intoarcei lent in directia dorita butonul de centrare a lamei (b) pāna cánd lama este centratā peste roti.
• Rotirea butonului de centrare a lamei catre dvs. deplaseazama lam spre stanga, iar rotirea invers fata de dvs. deplaseazama catre dreapta.
• Invarti roata alte cateva tururi pentru a va asigura ca lama functioneaza uniform in centrul rotii (d).
  Inchideti si incuiati capacele (13 & 14).

NOTÁ: Ferastrăul are o fereastră de mici dimensiuni (e) care permite inspectarea centrării lamei fără a fi nevoie de deschiderea capacelor.

NOTÄ: Centrarea lamei va fi mai dificilă in cazul lamelor subṭiri.

7.3 Reglarea ghidajelor benzii ferastrului

Important : Rulmentii de sustinere Şi de ghidare trebuie reglate la ficare inlocuire a benzii de tãiere.

7.3.1 Lagarul axial superior (Fig. L)

Slabiti bol'tul dreapta sus (a) cu cheia hexagonala S4, pentru a ajusta poziţia lagarului axial (b) de-a lungul partii din spate a benzii ferăstrăului.
Lagarul trebuie positiionat la 0,5 mm fata de partea din spate a benzii ferastrului.
Strangeti la loc boltul (a).

7.3.2 Ghidajele partii de sus (Fig.M)

Slabiti cele doua suruburi autofiletante (a) cu cheia hexagonala S2, pentru a ajusta cele doua qhidaje laterale de pe ambele parti ale lamei.
Ghidajele laterale (b) trebuie positionate la 0,25 mm departare de banda ferastrului (7).
Strangeti la loc suruburile autofiletante (a).

Slabiti boltul drepta jos (c) utiliseand cheia hexagonala S4.
- Deplasati blocul de ghidare (d) pentru a poziţiona ghidajele laterale la 1-2 mm fată de dinţii lamei (7).
Strangeti la loc boltul (c).

7.3.3 Reglarea lagarului radial inferior al lamei si a ghidajelor laterale (Fig.A & N)

• Deschideti capacul rotii inferioare (14).
  Pentru acces mai uor la suruburile de reglare, ar putea fi necesar scoaterea mesei.
• Procedure estaceeasi cu cea a reglari lagarului si ghidajelor superioare.
  Procedati la fel dupa cum s-a explicat in paragrafeor 7.3.1 si 7.3.2, lagarul si ghidajele laterale sunt identice.
• Totusi, bolțul de blocare „a" din figura L ŞI bolțul de blocare „c" din figura M trebuie accesate diferit, prin intermediul celor 2 orificii (b) din Şasiul ferăstrăului, direct sub masa de lucru.
• Inchideti capacul rotii inferioriore.

7.3.4 Reglarea unghiului mesei de lucru (Fig.B & O)

Slabiti butonul de blocare a mesei (a) amplasat pe spatele ferastraului cu banda.
- Reglati masa la unghiul dorit utilizand butonul de reglare a unghiului (b) si indicatorul de unghi (c).
- Masa poate fi inclinata la 45 de grade.
- Utilizati indicatorul de unghi (c) si raportorul de masă (6) pentru a confirma unghiul dorit și strangeti butonul de blocare a mesei (a).

NOTÄ: Masa perpendiculara pe lamă corespunde cu indicatorța 0^ a raportului.

Important : La lucrul cu banda de tãiere este obligatoriu portul manusilor de proteție.

• Scoateti boltul hexagonal M6 x 24, saiba elastica, saiba plata si piuliţa-fluture (a) (Fig. D) de la ansamblul mesei de lucru.
  Desfaceti capacele inferiori exterior ale lamei (13 & 14). Reglati aparatoarea inferioara a lamei (15) in positia sa cea mai de jos, minimizand spatiul dentre partea de jos a aparatorii lamei si masa de lucru.
  Desfaceti capacul aparatorii de lam (15) agatand suprafata crestata din partea stangajos a capacului si tratgand-o spre exterior (Fig. H).
• Ridicatu si slabi t butonul de tensionare (19) pana cand puteti scoate de pe unealta banda ferastraului (Fig. P).
  NOTA: Acesta este momentul potrivit sa curatai ferastraul cu banda, pentru a-i asigura performanta optima.
  Indepartati comple rumequsul, aschiile de lemn, etc. utilise und an aspirator commercia.
  Verificati ca rotile si benzile de cauciuc sã fie curate, fãrã rumeus si aschii.
• Acest lucru ajută in mod corespunzător echilibrul rotii si centrarea lamei.
  Monta'i noua banda a ferastrauli prin fantele de ghidare de pe paitile stanga si dreapta a masinii, pe benzile de cauciuc inferioroar si exterioroar.

• Positionati banda ferăstrăului centrată pe benzile de cauciuc.

• Asigurati-vá că dintii lamei sunt indreptati in joscate masă.
  Rotiti butonul de tensionare a lamei (19) in sens orar, pentru a tensiona noua banda.

• Inchideti capacul de ghidare in partea de sus a lamei (15) impingandu-l spre locul sau pană se aude un declic.
  Fixati la loc bolcuI hexagonal M6 x 24, saiba elastica, saiba plata si piuliia-fluture (a) (Fig. D) la ansamblul mesei de lucru.
• După ficare inlocuire de lamă, nu uitași să urmati instrucțiunile din capitolul 7 pentru reglarea centrăni benzii, a tensionării si a ghidajelor de sus si de jos ale benzii ferăstrăului.
• Pentru asigurarea performantei optime a masinii este necessara reglarea corespunzatoare a benzii ferastrului.
• După finalizarea reglajelorși a ajustărilor, inchidetiși blocati capacele rotilor de susși de jos (13 & 14).

8.2 Criterii de alegere a benzii de taiere corespunzatoare

• Benzi de tãiere inquiste: Corespunzâtoare pentru tãierea curbelor cu raza mica.
• Benzi de tãiere late: Corespunzâtoare pentru tãerea lemnului in linie dreaptă, pe lungimi mari. Benzile inguste au tendinta de a urma fibra lemnului.
  Dintii benzii de taiere: Cu dinti mici se obtin taituri fine, dar se taie incet.
  Cu dintii mari se obtin taieturi grosiere, dar se taie rapid.
• Banda livrata cu masina este o banda de taiere universală.

8.3 Inlocui profilurile din cauciuc de pe rolele pentru banda de taiere (Fig. A, C & P)

• Mai intai, scoateti banda de taiere (7) conform instructiunilor din paragraful 8.1.
• Ridicatu profilul din cauciuc (a) de pe rola superioarã pentru banda de tãiere (8) cu ajutorul unei surubelnite mici si trageti afara rola pentru banda de tãiere.
  Procedati similar la rola inferioarã pentru banda de tãiere (9).
• Trageti profilurile noi din cauciuc (a) pe rolele pentru banda de tăiere (8 & 9).
  Montaţi la loc banda de tăiere (7) conform instrucţiunilor din paragraful 8.1, apoi inchodeti capacele laterale (13 & 14).

8.4 Montati la loc insertia mesei (Fig. C & Q)

• Inserti mesei (a) trebuie inlocuita in caz de uzura sau de deteriorare. In caz contrar, aceasta va preventa un risc ridicat de ranire.
• Apasati de dedesubt insertia veche a mesei (a) pentru a o scoate din masa ferăstrăului (5).
  Montati de deasupra insertia noua a mesei (a) in masa ferastrului (5).

9 INAINTE DE PRIMA UTILIZARE A APARATULUI (FIG. A & C)

• Retineti că aparatul trebuie asezat intr-o poziţie stabilă pe un banc de lucru sau fixata cu suruburi pe un cadru de sustinere solid.
• Soclul masinji (1) este prevazut cu orificii pentru fixare.
  Inaine de pornirea masinii, verificati montarea corecta a tuturor carcaselor si echipamentelor de protectie.
• Verificati dacă banda de protectie (7) se miscă liber.
• Inainte de pornirea aparatului, verificati dacă toate componentele mobile se mișcă cuusurintă si dacă banda de tăiere este montata corect.
• Inainte de connectarea aparatului la priză, verificati dacă datele de pe plăcuța cu caractéristicile tehnice corespunde parametrilor retelei.
  Verificatu piesa de prelimucrat pe care urmeaz sa o taiati si daca este cazul indepartata orice corpuri straine, cum ar fi cuiele Sau suruburile.

10 MOD DE UTILIZARE

Citiţi următoarele proceduri de siguranta a functiţionarii, pentru a evita vătamarea personalăși/sau deteriorarea dispositivuluiși/sau a piesei de prelucrat.

La lucrul cu ferastraul cu banda, aducei intotdeauna ghidajul superior al benzii de taiere (16) cát mai aproape de piesa de prelucrat.
- Apasati piesa de prelimucrat astfel incat sa realizati un contact CAT mai bun cu masa ferastraului (5), pentru a evita blocarea benzii de taiere (7).
Ghidati piesa de prelimucrat cu o viteza de avans uniforma, astfel incat banda de taiere (14) sa poata tia uor materialul, fara a se bloca.
- Ori de câte ori este posibil,utilizati la tăiere opritorul paralel (11) sau opritorul lateral (12).
La tajiere, ghidati intotdeauna piesa de prelucrat dinspre partea mai lunga.
Ori de câte ori este posibil, efectuati tăierea completă dintr-o singură miscare.
Dacă este neapărat și retrageti piesa de prelucrat, opriți mai intăi ferăstrăul cu bandă si asteptăti oprirea completă a benzîi de tăiere (7).

10.1 Aspirarea prafului (Fig. B & Q)

Pentru o mai bună aspirare a prafului de pe suprafata de lucru, mașina poate fi conectata la un aspirator obisnuit de uz casnic.

10.2 Pornirea 山 oprirea (Fig.A)

Ferăstrăul cu bandă se porneste de la butonul verde "I" (Fig. 4).
Ferăstrăul cu bandă se opreste de la butonul rosu "0" (Fig. 4).

Important: Ferăstrăul cu bandă este prevăzut cu un intrerupător de siguranta, pentru a impiedica repornirea după o pană de curent.

10.3 Utilizarea raportorului (Fig. A & R)

Glisati raportorul (12) intr-una dentre cele doua caneluri de pe masa de lucru (5).
Desfaceti surubul de fixare (a) de pe raportor.
Reglati unghiul dorit pe scalà.
Strangeti la loc surubul de fixare (a).

10.4 Utilizarea ghidajului parallel (Fig. B & S)

Ghidajul parallel (11) se utilizează pentru tăieturile drepte.
- Positionati ghidaiul parallel (11) pe masa de lucru, cu lateralul parallel cu lama.
- Ajustati distanţa dentre ghidajul parallel (11) si lamă in functie de lungimea pe care doriti să tăiati.
- Blocati旨在 pozitie apasands in sos pe manerul de blocare a ghidaiului (a).
Inaine deutilizare,asigurati-vacaghidajuleste blocat.

10.5 Effectuarea de taieturi inclinate (Fig. A, B & T)

• Masa ferăstrăului (5) poate fi inclinata cu 0^ până la 45^ spre exterior, pentru efectuarea tăieturilor inclinate.
  Pentru modul de reglarea a unghiului mesei de lucru, consultati paragraful 7.3.4.

Important: Pentru fixarea pieselor de prelimucrat ale caror dimensiuni permit impiedicarea glisarii in afara, la efectuarea taiturilor inclinate, ghidajul paralle (11) trebuie montat intotdeauna in afara mesei ferastraului (5), in partea dreapta.

• In cazul in care dimensiunile piesei de prelimucrat permit acest lucru, montaţi ghidajul parallel (11) in exteriorul mesei ferăstrăului (5), in partea dreaptă.

Coborati cāt mai mult ghidajul benzii de tāiere (16) cātre piesa de prelucrat.
- Porniti ferăstrăul cu bandă.
Apasati piesa de prelimucrat pe ghidajul paralel (11) cu mana stanga.
Cu cealaltá maná, apasati piesa de prelucrat in contact cu masa ferastrăului (5).
- Apoi glisati piesa de prelimucrat, cu viteza de avans uniforma, spre banda de tãiere (7).

Important : După efectuarea tuturor reglajelor, se recomanda efectuarea unei tăieturi de probă, pentru a verifică dacă toate dimensiunile stabilite sunt corecte.

10.6 Effectuarea tajeturilor pe lungime (Fig. A, B & U)

Täirea unei piese de prelimucrat pe lungime.

Dacă este posibil, montați opritorul paralle (11) in partea stângă a mesei ferăstrăului (5).
Coborati cat mai mult ghidajul benzii de taiere (16) catre piesa de prelucrat.
- Porniti ferăstrăul cu bandă.
- Apasati piesa de prelimucrat pe opritorul parallel (11) cu mana dreaptă. Cu cealaltă mană, apasati piesa de prelimucrat in contact cu masa ferăstrăului (6).
- Apoi glisati piesa de prelimucrat, cu viteza de avans uniforma, spre banda de tãiere (5).

10.7 Effectuati decupajele transversale (Fig. A, B, R & S)

Täirea unei piese de prelimucrat pe lâtime.
- Apasati raportorul (12) intruna dentre cele doua caneluri de pe masa de lucru (5) si reglate unghiul dorit pe scala raportorului (12).
Coborati cat mai mult ghidajul benzii de taiere (16) catre piesa de prelucrat.
- Porniti ferăstrăul cu bandă.
Apasati ferm piesa de prelimucrat pe (12) cu mana dreapta.
Apasati piesa de prelimucrat plan fata de masa de lucru (5) cu cealaltamana.
- Apoi glisati piesa de prelimucrat, cu viteza de avans uniforma, spre banda de tãiere (7).

10.8 Effectuati tăieturile cu două fante (Fig. R & V)

Tajerea unei piese de prelucrat pe latime.
- Apasati raportorul (12) intr-una dentre cele doua caneluri de pe masa de lucru (5) si reglati unghiul dorit pe scala raportorului (12).
Coborati cat mai mult ghidajul benzii de taiere (16) catre piesa de prelucrat.
- Porniti ferăstrăul cu bandă.
Apasati ferm piesa de prelimucrat pe (12) cu mana dreapta.
Apasati piesa de prelimucrat plan fata de masa de lucru (5) cu cealaltamana.
- Apoi glisati piesa de prelimucrat, cu viteza de avans uniforma, spre banda de tãiere (7).

10.9 Táirea dupa un contour neregulat (Fig. V)

Cea mai remarcabila caractéristica a ferăstrăului cu bandă este posibilitatea de a efectua tăieturi după un contour neregulat.

Coborati cat mai mult ghidajul benzii de taiere (16) catre piesa de prelucrat.
- Porniti ferăstrăul cu bandă.
- Apasati piesa de prelimucrat in contact cu masa ferastrăului (5).si glisati-o incet pană la banda de tăiere (7).
La taierea dupa un contour neregulat, Utilizati o viteza de avans mica, pentru a putea urma mai usor conturul dorit.
In anumite cazuri, poate fi necessitiesa efectuarea unei taieturi grosiere la o distanţa de aproximativ 5 - 10 mm de contourul exact de taiere.
- In cazul in care curba de tăiat este prea strânsă pentru banda de tăiere (7)適用ata, trebuie efectuate mai intăi tăieturi secundare până la muchia exterioroă a contourului, astfel incât bucățile de lemn tăiate să cada la tăierea curbei finale.

11 CURÂTARE Şİ INTREŞINERE

Atentie! Inainte de a efectua orice lucrari asupra echipamentului, scoatei din przya.

11.1 Curatarea

• Păstrati curate fantele de aeresire ale masinii pentru a evita supraíncălzirea motorului.
• Curățăi cu regularitate carcasa aparatului cu o càrpă moale, de preferintă după fiecare適用are.
• Păstrați fantele de aerișre curateși fara praf.
  Dacamurdaria nu poate fi indepartata, folosi ito carpa moale umezita cu apa si sapun.

Nu folosi solventi precum petrol, alcohol, apa amoniacalà, etc. Acesti solventi pot deteriorora componentele de plastic.

11.2 Lubrifierea

Ungeti periodic ghidajele pentru banda de taiere (19) (20) (21) (din partea superioara si din partea inferioara).

12 DATE TEHNICE

Tensiunea rețelei	230-240 V~
Frecventa rețelei	50 Hz
Putere nominală	350 W (S2:10min)
Tipul motorului	Inducție
Viteza benzii de tăiere	630 m / min
Lungimea lamei	1511 mm
Lățimea lamei	6,5 mm
Adâncimea Tmaxă de tăiere	89 mm
Lățimea Tmaxă de tăiere	228 mm
Dimensiunile bancului	313 x 303 mm
Unghi	0°- 45°
Greutate	19 kg
Diametrul orificiului de evacuire a prafului	63,5 mm

13 ZGOMOT

Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3)

Nivel de presiune acustica LpA 91 dB(A)

Nivel de putere acustica LwA 99 dB(A)

ATENTIE! Presiunea acustica poate depasi 85 dB(A), caz in care trebuie purtat un dispositiv de protectie auditiva.

• Intrerupatoarele deteriorate trebuie inlocuite de departamentul nostru de service post-vanzare.

• In cazul in care cablul de connectare (sau fişa de alimentare) este deteriorar, trebuie inlocuit cu un cablu de connectare disponibil la départementl noctrud service. Inlocuirea cablului de connectare trebuie făcuti doar de departamentul nostru de service (vezi ultima pagină) sau de o personă calificata (electrician calificat).

15 DEPOZITAREA

• Curatati temeinic inttreaga masină si accesorile sale.

Depozitate aparatul departe de indemana copiilor, intr-o poziie stabla si sigura, intr-un loc uscat si racoros, evitand temperaturile prea ridicate sau prea scazute.

16 GARANTIE

• Acestui produs i se acordă garantie conform reglementarilor legale pentru o perioada efectivă de 36 de luni de la data cumpărării de CATRE primul utilizator.
• Această garantie acoperă"Toate defecțiunile de materiale sau de productie, cu exceptia bateriilor, a incârcătoarelor, a pieselor defecate din cauza uzurii normale, precum sunt rulmentii, periile, cablurile, fisele sau accesoriile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasa,'accidente sau modificari. Nu se acoperă nici costul transportului.
• Deteriorarea si/sau defeciunile rezultate ca urmare autilizarii necorespunzatoare nu sunt acoperite de prevederile garantiei.
• Nu se asumām, de asemenea,[nicio responsabilitate pentru vătamarea corporală ce are drept cauză/utilizarea necorespunzătoare a aparatului.
• Reparatiile pot fi efectuate doar de catre un centru de service autorizat pentru sculele Powerplus.
  Puteti obti nintotdeauna mai multe informati, apeland numarul de Telefon [phone].
  Toate costurile de transport trebuie suportate de client, in afara cazului in care s-a convenit in alt fel, in scris.
  In acelaşi tamp, nu se poate ridica nico pretentie in garantie dacă deteriorarea aparatului se datoreaza intretineri negliente sau suprasolicitări.
• Se exclude in mod categoric de la garantie defectiunea datorata patrunderii de fluide, patrunderii excessive a prafului, deteriorarea intentionata (cu intentie sau din negljenta gravă), utilizes area inadeccvată (doar pentru destinatiţi pentru care acest dispositiv nu este potrivit), utilizes area incompetentă (de ex nerespectarea instructiunilor din manual), fulgere sau asamblarea de cotre un nespecialist, tensiune incorrectă de alimentare de la retea. Această lista nu este exhaustiva.
• Acceptarea pretentiilor in garantie nu poate duce niciodata la prelungirea perioadei de garantie, nici la inceputul unei noi perioade de garantie in cazul inlocuirii unui aparat.
• Aparatele sau componentele inlocuite in garantie rămân prin urmare proprietatea Varo NV.
• Ne rezervam dreptul de a respinge orice pretentie pentru care cumpararea nu poate fi verificata sau dacă este clar că produsul nu a fost intreținut in mod corespunzător. (fante de aerisire curate, perii de carbune intreținate periodic, ...)
  Dovada cumpararii trebuie pstra ca dovada a datei cumpararii.
• Scula nedemontata trebuie inapoiata commerciantului intr-o stare acceptabla de curatenie, (in cutia sa originala dac a cazul) si impreu na cu dovada cmpararii.

17 MEDIU

In cazul in care aparatul trebuie inlocuit dupa utilizese intensa, nu il aruncai laolaltacu gunoiul menajer, ci deposizati-l intr-un mod sigur pentru mediu.

Deşeurile produse de parti ale masinilor electrice nu trebuie manipulate la fel cu gunoiul menajer. Reciclati atunci cand există această posibilitate. Pentru sfaturi privind reciclarea, consulati autoritatea locală sau magazinul de achizitie.

18 DECLARATIA DE CONFORMITATE

varo

VARO N.V. -Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIA,declare cã

produsul: Ferăstrău cu bandă 350 W

marca inregistrata: POWERplus

model:POWX1800

este in conformitate cu specificatiile esentiae si alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicarii standardelor europene armonizate. Orice modificare neautorizata a aparatelor atrage dupa sine anularea acesti declarati.

Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

2011/65/EU

Persoana care păstrează documentata tehnica: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Subsemnatul actioneaza in numele Directorului general executiv al societăti,

MertensLido

Ludo Mertens

Divizia de reglementare - Director de conformitate
