Type de produit	Scie à ruban
Marque	PowerPlus
Modèle	POWX1800
Tension d'alimentation	230-240 V~, 50 Hz
Puissance absorbée	350 W (S2-10 min)
Type de moteur	À induction
Vitesse du ruban	630 m/min
Longueur de lame	1511 mm
Largeur de lame	6,5 mm
Profondeur de coupe max.	89 mm
Largeur de coupe max.	228 mm
Dimensions de la table	313 x 302 mm
Inclinaison de table	0° à 45°
Poids net	19 kg
Diamètre d'aspiration poussière	63,5 mm
Niveau de pression acoustique	91 dB(A) (K=3)
Niveau de puissance acoustique	99 dB(A) (K=3)
Garantie	36 mois
Utilisation prévue	Coupes transversales et longitudinales du bois et matériaux similaires (usage non professionnel)
Équipement de sécurité	Protection de lame, capots de roue, interrupteur de sécurité
Entretien	Nettoyer régulièrement, lubrifier les guides, remplacer la lame et les courroies si usées
Pièces détachées	Lames, courroies en caoutchouc, plaque amovible, guides latéraux
Réparabilité	Faire réparer par un professionnel agréé, pièces d'origine recommandées

FOIRE AUX QUESTIONS - POWX1800 PowerPlus

Quels types de coupes puis-je réaliser avec la scie à ruban POWX1800 ?

Vous pouvez réaliser des coupes longitudinales (dans le sens de la longueur), coupes transversales (dans le sens de la largeur), coupes en biais (en inclinant la table jusqu'à 45°) et coupes à main levée pour des formes courbes.

Comment régler la tension de la lame ?

Utilisez le levier de tension (19) situé sur le capot supérieur. Tournez dans le sens horaire pour augmenter la tension, dans le sens antihoraire pour la réduire. La lame ne doit pas fléchir de plus de 2 mm lorsqu'on tape doucement dessus.

Comment centrer la lame sur les roues ?

Ouvrez les capots des roues, desserrez le bouton de verrouillage d'alignement et tournez le bouton d'alignement jusqu'à ce que la lame tourne au centre des roues. Une fenêtre permet de vérifier sans ouvrir les capots.

Comment remplacer la lame de scie ?

Débranchez l'appareil, retirez la table si nécessaire, ouvrez les capots, desserrez le levier de tension, retirez l'ancienne lame, montez la nouvelle en orientant les dents vers la table, tendez-la puis refermez les capots. Portez des gants de protection.

Quelle est la profondeur de coupe maximale ?

La profondeur de coupe maximale est de 89 mm et la largeur de coupe maximale de 228 mm.

Comment utiliser le guide parallèle ?

Placez le guide parallèle sur la table, parallèle à la lame, réglez la distance souhaitée en fonction de la coupe, puis verrouillez-le avec la poignée. Il permet des coupes droites et précises.

Comment régler le guide d'onglet ?

Insérez le guide d'onglet dans une rainure de la table, desserrez la vis de fixation, réglez l'angle souhaité sur la règle, puis resserrez la vis.

Quel entretien régulier est nécessaire ?

Nettoyez régulièrement les fentes de ventilation et la machine avec un chiffon doux. Lubrifiez les guides de lame (supérieur et inférieur) avec de l'huile légère. Vérifiez la tension et l'alignement de la lame.

L'appareil n'est pas livré avec une lame ?

La scie est livrée avec une lame universelle montée. Des lames de rechange sont disponibles : fines pour rayons étroits, larges pour coupes droites, dents fines pour coupes lentes et propres, dents épaisses pour coupes rapides.

Comment puis-je aspirer les poussières ?

La scie dispose d'un orifice d'extraction d'un diamètre de 63,5 mm. Vous pouvez y brancher un aspirateur domestique ordinaire pour éliminer les poussières.

MODE D'EMPLOI POWX1800 PowerPlus

1 UTILISATION PREVUE 3
2 DESCRIPTION 3
3 LISTES DES PIECES CONTENUES DANS L'EMBALLAGE 3
4 PICTOGRAMMES 4
5 CONSIGNES DE SECURITE GENÉRALES 4
5.1 Lieu de travail 4
5.2 Sécurité électrique 4
5.3 Sécurité des personnes 5
5.4 Précautions de manipulation et d'utilisation d'outils electriques 5
5.5 Entretien 6
6 MONTAGE 6
6.1 Montage de la table de sciage (Fig. D, E et F) 6
7 RÉGLAGES DE LA SCIE À RUBAN 6
7.1 Reglage de la tension du ruban de scie (Fig. A, B, H et I) 6
7.2 Alignment du ruban de scie (Fig. A, J et K) 7
7.3 Reglage des guides du ruban de scie.. 7
7.3.1 Palier de butée supérieure (Fig. L) 7
7.3.2 Guides lateraux supérieurs (Fig. M) 8
7.3.3 Réglage du palier inférieur de la lame et des guides latéraux (Fig. A et N) 8
7.3.4 Réglage de l'angle de la table de sciage. (Fig. B et O) 8
8 REMPLACEMENT DE PIECES (FIG. A, B, C, D ET P) 8
8.1 Remplacement du ruban de scie 8
8.2 Critères de selection du ruban de scie approprié 9
8.3 Remplacement des courroies en caoutchouc sur les rouleaux de ruban de scie (Fig. A, C et P) 9
8.4 Remplacement de la plaque amovible (Fig. C et Q) 9
9 AVANT D'UTILISER L'OUTIL POUR LA PREMIÈRE FOIS (FIG. A & C) 9
10 UTILISATION 10
10.1 Aspiration des poussieres (Fig. B & Q) 10
10.2 Enclencher / couper (Fig. A) 10

POWERPLUS HIGH QUALITY TOOLS

POWX1800 FR

10.3 Utilisation du guide d'onglet (Fig. A et R) 10
10.4 Utilisation du guide parallele (Fig. B et S) 10
10.5 Realisation de coupes en biais (Fig. A, B et T) 10
10.6 Realisation de coupes longitudinales (Fig. A, B et U) 11
10.7 Realisation de coupes transversales (Fig. A, B, R et S) 11
10.8 Realisation de coupes à doubles onglets (Fig. R et V) 11
10.9 Realisation de coupes à main libre (Fig. V) 11
11 MAINTENANCE ET ENTRETIEN 12
11.1 Nettoyage 12
11.2 Lubrification 12
12 DONNÉES TECHNIQUES 12
13 BRUIT 12
14 DEPARTEMENT DE L'ENTRETIEN 13
15 STOCKAGE 13
16 GARANTIE 13
17 ENVIRONMENTMENT 14
18 DcLARATION DE CONFORMITE 14

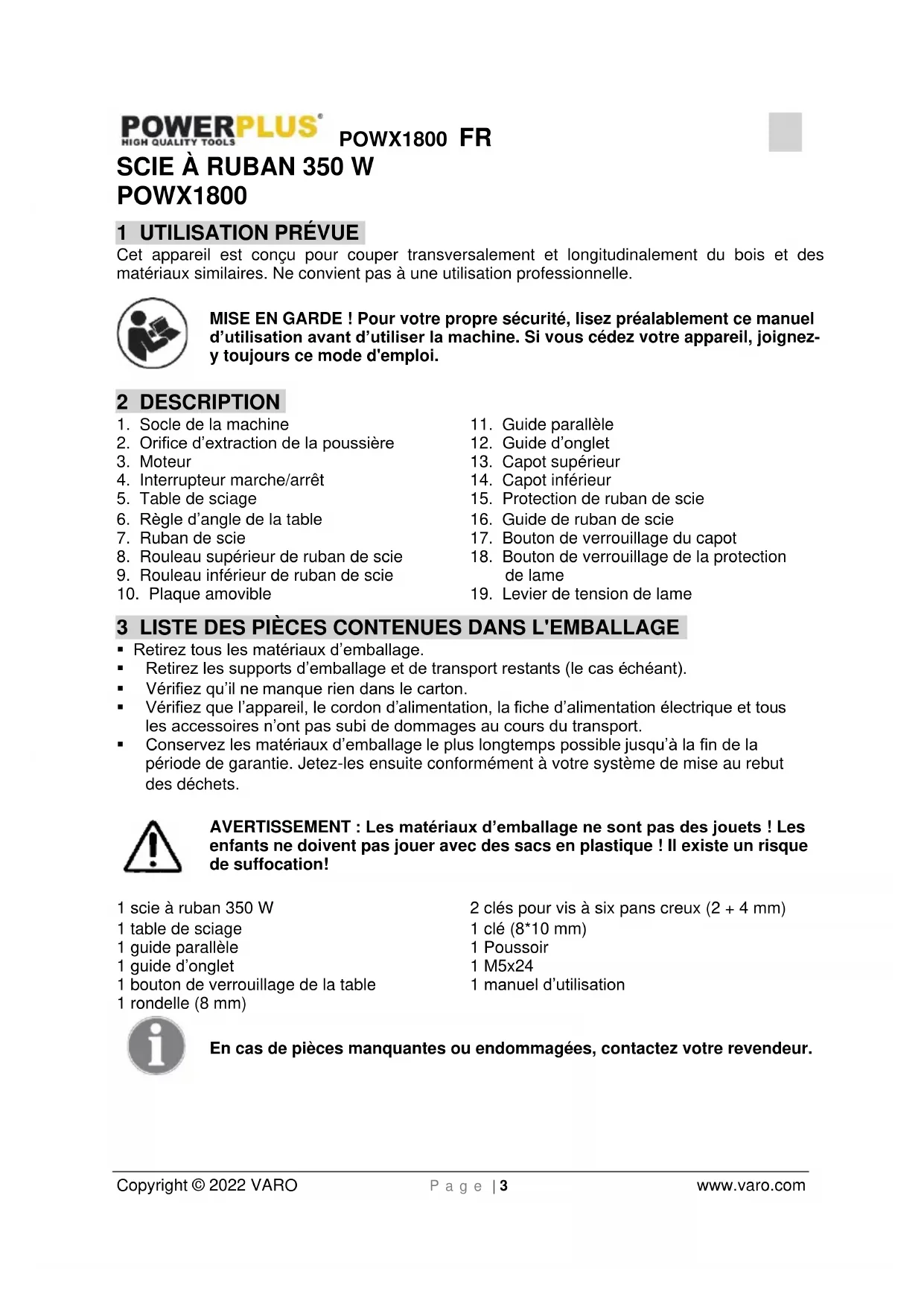

Cet apparéil est concu pour couper transversalement et longitudinalement du bois et des matériaux similaires. Ne convient pas à une utilisation professionnelle.

MISE EN GARDE! Pour votre propre sécurité, lisez préalablement ce manuel d'utilisation avant d'utiliser la machine. Si vous cédez votre apparéil, joignez-y toujours ce mode d'emploi.

2 DESCRIPTION

1. Socle de la machine
2. Orifice d'extraction de la poussière
3. Moteur
4. Interrupteur marche/arrêt
5. Table de sciage
6. Règle d'angle de la table
7. Ruban de scie
8. Rouleau supérieur de ruban de scie
9. Rouleau inférieur de ruban de scie

10. Plaque amovable

11. Guide parallele

12. Guide d'onglet
13. Capot supérieur
14. Capot inférieur
15. Protection de ruban de scie
16. Guide de ruban de scie
17. Bouton de verrouillage du capot
18. Bouton de verrouillage de la protection de lame
19. Levier de tension de lame

3 LIST DES PIECES CONTENUES DANS L'EMBALLAGE

• Retirez tous les matérieliaux d'emballage.
  Retirez les supports d'emballage et de transport restants (le cas échéant).
  Vérifiez qu'il ne manque rien dans le carton.
  Vérifiez que l'appareil, le cordon d'alimentation, la fiche d'alimentation électrique et tous les accessoires n'ont pas subi de dommages au cours du transport.
• Conservez les matériaux d'emballage le plus longtemps possible jusqu'à la fin de la période de garantie. Jetez-les ensuite conformément à votre système de mise au rebut des déchets.

AVERTISSEMENT : Les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent pas journé avec des sacs en plastique ! Il existe un risque de suffocation!

1 scie à ruban 350 W

2 clés pour vis à six pans creux (2 + 4 mm)

1 table de sciage

1 clé (8*10 mm)

1 guide parallele

1 Poussoir

1 guide d'onglet

1 M5x24

1 bouton de verrouillage de la table

1 manuel d'utilisation

1 rondelle (8 mm)

En cas de pieces manquantes ou endommagées, contactez votre revendeur.

4 PICTOGRAMMES

Les symboles suivants sont utilisés dans ce mode d'emploi et/ou sur la machine :

Lisez le manuel avant utilisation.		Portez des protections auditives.
Avertissement/Danger!	CE	Conformément aux principales exigences de la/des directive(s) Européenne(s).
Portez des gants de protection.		Portez une protection oculaire.
Informations importantes.		Les produits électriques ne doivent pas été mis au rebut avec les déchets menagers.

5 CONSIGNES DE SECURITE GENÉRALES

Attention, toutes les instructions doivent être consultées! Un non-respect des instructions et mises en garde suivantes peut entraîner des décharges électriques, des incendies et/ou des blessures graves. Conservez toutes les instructions et mises en garde pour une consultation ultérieure. La notion d'« outil électrique » utilisé ci-après fait-reference à un outil électrique connecté au réseau électrique (avec cable secteur) ou à un outil électrique alimenté par batterie (sans fil).

5.1 Lieu de travail

• Maintenez la propriété et un éclairage correct dans toute espace de travail. Désordre et manque de lumière peuvent donner lieu à des accidents.
• N'utilise pas les outils électriques dans un environnement représentant un risque d'explosion et contenant des liquides, gaz ou poussières inflammables. Les outils électriques produit des étincelles susceptibles de provoquer l'embrasement de la poussière ou des vapeurs.
• Maintenez les enfants et les tierces personnes à l'écart lorsque vous utilisez l'outil électrique. Vous risquez de perdre le contrôle de l'appareil en cas de distraction.

5.2 Sécurité électrique

• La fiche de raccordement des outils électriques doit être adaptée à la prise. La fiche secteur ne peut enaucun cas être modifiée. N'utilise pas d'adaptateur en même temps que des outils électriques mis à la terre. Des fiches secteur non modifiées et des prises adaptations réduisent le risque de décharge électrique.
• Evitez tout contact corporel avec des surfaces mises à la terre telles que robinets, chauffages, cusinières électriques et réfrigerateurs. Le risque de décharge électrique augmente lorsque votre corps est mis à la terre.
  Tenez les outils electriques a I'ecart de la plue ou de l'humidite. La pénétration d'eau dans un appeareil electrique augmente le risque de décharge.
• N'utilisez pas le cable secteur pour porter ou suspendre l'outil électrique ou encore pour retarder la fiche secteur de la prise. Tenez le cable secteur à l'écart de la chaleur, de l'huile, des bords coupants ou des pieces mobiles de l'appareil. Des cables secteurs endommages ou emmélés augmentent le risque de décharge électrique.
  Lorsque vous utilisez un outil electrique a l'air libre, n'employez que des rallonges autorises dans le cadre d'un usage extérieur. L'usage d'une rallonge convenant a une utilisation extérieure réduit le risque de décharge electrique.

Si vous étés obligé d'utiliser des outils électriques dans un local humide, utilisez une alimentation électrique protégée par un dispositif à courant résiduel (RCD). L'utilisation d'un RCD réduit le risque de décharge.
- Vérifiez toujours que l'alimentation correspond à la tension indiquée sur la plaque signalétique.

5.3 Sécurité des personnes

• Soyez attentif. Faites attention à ce que vous faites et utilisez toujours un outil électrique avec précaution. N'utilisez pas un outil électrique lorsque vous étés fatigué ou sous l'influence de la drogue, de l'alcool ou de médicaments. Un moment d'inattention durant l'utilisation d'outils electrométriques peut engendrer des blessures graves.
• Portez un équipement de protection individuelle ainsi que des lunettes de protection en toutes circonstances. Le port d'un équipement de protection individuel tel que masque anti-poussière, chaussures de sécurité antidérapantes, casque de protection ou protections acoustiques, selon l'usage de l'outil électrique, réduit le risque des blessures.
• Evitez toute mise en marche impromptue. Assurez-vous que le commutateur seouve en position eteinte avant de brancher la fiche secteur dans la prise. Un risque d'accident existe si vous doigt se trouve sur le commutateur de l'outil electrique lorsque vous portez celui-ci ou lorsque vous le raccordez au secteur en position allumée.
  Retirez les outils de réglage ou les clés de serrage avant demettre l'outil électrique en circuit. Un outil ou une clé se trouvant dans une partie rotative de l'outil électrique est susceptible de provoquer des blessures.
• Ne vous surestimez pas. Veillez à conserver une position sure et maintenez votre équilibre à tout moment. Cela vous permettra de很好地 contrôler l'outil électrique dans les situations inattendues.
• Portez des vêtements appropriés. Ne portez pas de vêtements larges ni de bijoux. Maintenez les cheveux, vêtements et gants à l'écart des pieces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent être happés par les parties mobiles.
  Si des dispositifs d'aspiration et de réception de la poussière sont montés, assurez-vous que ceux-ci sont raccordés et correctement employés. L'utilisation de ces dispositifs réduit les risques inherents à la poussière.

5.4 Précautions de manipulation et d'utilisation d'outils ELECTriques

• Ne surchargez pas l'outil électrique. Utilisez l'outil électrique adapté à votre travail. Un outil électrique adapté vous permettra d'effectuer un travail plus efficace et plus sur dans le champ d'application concerné.
• N'utilisezaucun outil électrique dont le commutateur est défectieux. Un outil électrique ne pouvant plus être allumé ou étant est dangereux et doit être réparé.
• Retirez la fiche secteur de la prise avant de procéder à des réglages, de remplaçer des accessoires ou de ranger l'outil électrique. Cette mesure de précaution empêche la mise en marche impromptue de l'outil électrique.
• Conservez les outils électriques inutilisés hors d'atteinte des enfants. Ne laissez pas des personnes ne connaissant pas l'appareil ou n'avant pas pris connaissance de ces instructions utilisier l'appareil. Les outils électriques sont dangereux lorsqu'ils sont utilisés par des personnes inexpérimentées.
• Entretenez l'appareil avec soin. Contrôlez qu'aucune piece mobile de l'appareil n'est décentrée ou grippée, qu'aucune piece n'est cassée ou endommagée au point d'entraver le fonctionnement de l'appareil. Faites réparer les pieces endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à un entretien défailleant des outils électriques.
• Maintenez la propriété et l'affutage des outils tranchants. Des outils tranchants entretenus avec soin, équipés de lames affuétées, sebloquent moins souvent et sont plus facies à diriger.
  Utilisez l'outil electrique, les accessoires, les outils rapportés ou autres en respectant ces instructions et de la manière prescrite pour le type d'outil electrique concerné. Tenez

compte des conditions d'emploi et du travail à accomplir. L'utilisation d'outils électriques à des fins autres que les applications prévues peut aboutir à des situations dangereuses.

5.5 Entretien

• Ne faites réparerVoteoutilélectriquequepar du personnel qualifié,au moyen de pièces de rechange d'origine uniquement,de maniere à préserver la sécurité de l'appareil.

6 MONTAGE

Attention! Avant tous les travaux de maintenance, de modification et de montage, il faut retarder la fiche électrique

6.1 Montage de la table de sciage (Fig. D, E et F)

Retirez le bouton a tete hexagonale M6x24 (a), la rondelle et l'écrou à oreilles de l'ensemble table de sciage.

• Faites glisser la table de sciage (5) sur la scie à ruban, en veillant à ce que la lame resté dans la fente (b) de la table.

• Vérifiez que l'index de la règle d'angle (c) est desserré et dirigé vers le bas afin qu'il ne génne pas pendant la procédure de montage.

• Tirez le bouton de réglage de l'angle (d) à l'arrière de la scie à ruban et alignez les dents du support d'inclinaison de la table (e) sur les dents du bouton de réglage de l'angle. Belâchez le bouton (d).

La fente du support de table (f) doit s'adapter sur les deux goujons de support (q).

Montez la rondelle plate et le bouton de verrouillage de la table (h) dans le support de table.

Tournez le bouton de verrouillage de la table (h) pour serrer l'ensemble table sur le chassin de la scie.

• REMARQUE: Si la table de sciage n'est pas parfaitement à l'horizontal, sur le réglage 0^ , utilisez le boulon de réglage de table (i) situé sous la table de sciage pour corriger le niveau de la table.

AVERTISSEMENT : Vous doivent déposer la plaque (j) (Fig. G) en desserrant les deux vis (k) à l'aide du tournevis lorsque vous pivotez la table de sciage jusqu'à 45 degrès. Sinon, le chassin (l) interférera avec la table de sciage.

7 RÉGLAGES DE LA SCIE À RUBAN

Important : Portez toujours des lunettes de protection lorsque vous travailliez sur le ruban de scie.

Attention! Avant toute opération sur le matériel, débranchez la fiche électrique.

REMARQUE: La protection de ruban de scie (15) (Fig. A & H) peut être ouverte pour un accès plus facile à la lame et aux guides à palier/latéraux.

7.1 Reglage de la tension du ruban de scie (Fig. A, B, H et I)

Important: si la machine n'est pas utilisée pendant une longue période, le ruban de scie (7) doit être moins tendu.
Il est, par conséquent, important de vérifier la tension du ruban de scie avant demettre la machine sous tension.

• Desserrez le bouton de verrouillage de la protection du ruban de scie (18) (Fig. B) situé à l'arrête de la scie.
• Relevez la protection du ruban de scie (15) en tournant le bouton de réglage de la protection de lame (20) dans le sens inverse des aiguilles d'une montre.
• Verrouillez la protection du ruban de scie (15) en tournant le bouton de verrouillage de la protection de lame (18) (Fig. B) dans le sens des aiguilles d'une montre.
• Vérifiez la tension en tapotant à l'aide d'un doigt contre le côte de la lame à mi-chemin entre la table et le guide supérieur.
• La lame ne doit pas fléchir sur plus de 2 mm.
  Levez et tournez le levier de tension (19) dans le sens des aiguilles d'une montre pour augmenter la tension de la lame ou dans le sens inverse des aiguilles d'une montre pour réduire la tension.
• Vérifiez et réglez la tension si nécessaire pour vous assurer que la lame est correctement tendue.

7.2 Alignment du ruban de scie (Fig. A, J et K)

• Avant la première coupe et après chaque remplacement de lame, vérifiez et réglez l'alignement de la lame de telle sorte que la lame tourne au centre des roues.
• Mettez la scie à ruban hors tension et débranchez-la de la source d'alimentation électrique. Vérifiez que la lame ne rouge pas, puis ouvrez les capots de roues supérieur et inférieur (13 et 14).
• Tournez soigneusement la roue supérieure (8) à la main pendant au moins trois rotations (en veillant à ne pas toucher la lame) et observez le déplacement de la lame.
  Si la lame sort de I'autre cote de la roue, procedez a I'etape suivant pour regler l'alignement de la lame.
• Desserrez le bouton de verrouillage de l'alignement de la lame (a). Continuez à faire tourner la roue et tournez lentement le bouton d'alignement de la lame (b) dans le sens souhaité jusqu'à ce que la lame soit centree par rapport aux roues.
• La rotation du bouton d'alignement de lame vers vous déplace la lame vers la gauche, et la rotation dans l'autre sens déplace la lame vers la droite.
• Faites tourner la roue de quelques tours supplémentaires pour vérifier que la lame tourne désormais toujours au centre de la roue (d).
• Fermez et verrouillez les capots (13 et 14).

REMARQUE: La scie présente une petite fenêtre (e) qui permet d'inspector l'alignement de la lame sans avoir a ouvrir les capots.

REMARQUE : L'alignement de la lame est plus difficile avec des lames plus fines.

7.3 Reglage des guides du ruban de scie

Important : Les roulements du support et des guides doivent être régles à chaque remplacement du ruban de scie.

7.3.1 Palier de butée supérieure (Fig. L)

• Desserrez le boulon droit supérieur (a) à l'aide de la clé pour vis à six pans creux S4 afin de régler la position du palier de butée (b) se déplacant à l'arrête du ruban de scie.
  Le palier doit être positionné à 0,5 mm de l'arrière du ruban de scie.
• Resserrez le boulon (a).

7.3.2 Guides latéraux supérieurs (Fig. M)

• Desserrez les deux vis sans tête (a) à l'aide de la clé pour vis à six pans creux S2 pour régler les deux guides latéraux des deux côts de la lame.
• Les quides lateraux (b) doivent'être bien positionnés à 0,25 mm du ruban de scie (7).
• Resserrez les vis sans tête (a).
• Desserrez le boulon droit inférieur (c) à l'aide de la clé pour vis à six pans creux S4.
• Déplacez le bloc de guidage (d) afin de positionner les guides latéraux à 1 à 2 mm des dents de la lame (7).
• Besserrez le boulon (c).

7.3.3 Réglage du palier inférieur de la lame et des guides latéraux (Fig. A et N)

• Ouvrez le capot de roue inférieur (14).
• Il est possible que la table doive etre deposee pour un acces facilité aux vis de réglage.
  La procedure est la même que pour le palier supérieur et les guides.
• Procedez comme déscrit dans les paragraphs 7.3.1 et 7.3.2, le palier et les guides latéraux sont exactement les même.
• Le boulon de verrouillage « a » sur la figure L et le boulon de verrouillage « c » sur la figure M sont, cependant, accessibles d'une autre manière à travers deux trous (b) situés dans le chassin de la scie directement sous la table de sciage.
  Fermez le capot inférieur de roue.

7.3.4 Réglage de l'angle de la table de sciage. (Fig. B et O)

• Desserrez le bouton de verrouillage de la table (a) situé à l'arrière de la scie à ruban.
• Réglez la table sur l'angle souhaité à l'aide du bouton de réglage de l'angle (b) et de l'indicateur d'angle (c).
• La table peut être inclinée à 45 degrés.
• Utilisez l'indicateur d'angle (c) et la regle d'angle de la table (6) pour confirmer l'angle souhaite et serrez le bouton de verrouillage de la table (a).

REMARQUE : Lorsque la table est perpendicular à la lame, la règle indique 0^ .

8.1 Remplacement du ruban de scie

Important : Portez toujours des gants de protection lorsque vous travailliez sur le ruban de scie.

Retirez le boulon à tête hexagonale M6x24, la rondelle élastique, la rondelle plate et l'écrou à oreilles (a) (Fig. D) de l'ensemble table de sciage.
- Ouvrez les capots de lame supérieur et inférieur (13 et 14). Réglez la protection de lame supérieur (15) sur sa position la plus BASSE, en réduisant le plus possible l'espace entre le bas de la protection de lame et la table de sciage.
- Ouvrez le capot de la protection de lame (15) en pinqant la surface striée de la partie inférieure gauche du capot et en la tirant vers l'extérieur (Fig. H).
Levez et desserrez le levier de tension (19) jusqu'à pouvoir déposer le ruban de scie de la machine (Fig. P).
- REMARQUE : Profitez-en pour nettoyer votre scie à ruban afin de garantir lesicieures performances.

• Éliminez toute poussière de sciage, tous copeaux de bois, etc. à l'aide d'un aspirateur d'atelier.
• Vérifiez que les roues et les courroies en caoutchouc neprésent pas de poussière ni de copeaux.
  Cela facilitite le bon équilibre de la roue et l'alignement correct de la lame.
  Montez le ruban de scie neuf a travers les fentes de guidage sur les deux cots gauche et droit de la machine sur les courroies en caoutchouc supérieure et inférieure.
  Positionnez le ruban de scie au centre des courroies en caoutchouc.
• Vérifiez que les dents de la lame sont dirigées vers la table.
• Tournez le levier de tension de la lame (19) dans le sens des aiguilles d'une montre pour tendre le ruban de scie neuf.
  Fermez le capot de guide de lame supérieur (15) en poussant dessus jusqu'à ce qu'il s'encliquête.
• Remettez en place le boulon hexagonal M6x24, la rondelle elastique, la rondelle plate et l'écrou à oreilles (a) (Fig. D) sur l'ensemble table de sciage.
• Avec chaque remplacement de lame, veillez à respecter les consignes du chapitre 7 pour régler l'alignement du ruban de scie, la tension et les guides de ruban de scie supérieur et inférieur.
• Un réglage approprié de la scie à ruban est nécessaire pour garantir des performances optimes de la machine.
• Une fois que tous les réglages sont terminés, fermez et verrouillez les capots de roue supérieur et inférieur (13 et 14).

8.2 Critères de selection du ruban de scie approprié

Rubans de scie étroits : adaptations aux rayons de coupe étroits.
Rubans de scie larges : adaptés aux longues coupes droites dans le bois. Les rubans de scie étroits ont tendance à suivre le grain du bois.
Dents de ruban de scie : les dents fines.Realisent une coupe fine, mais lente.
- Les dents épaisses réalisent une coupe grossière, mais rapide.
- Le ruban de scie fourni avec la machine est universel.

8.3 Remplacement des courroies en caoutchouc sur les rouleaux de ruban de scie (Fig. A, C et P)

Déposez d'abord le ruban de scie (7) comme décrit au paragraphe 8.1.
- Soulevez la courroie en caoutchouc (a) presente sur le rouleau de ruban de scie supérieur (8) à l'aide d'un petit tournevis et retirez-la.
- Procedez de la même manière sur le rouleau de ruban de scie inférieur (9).
Montez les courroies en caoutchouc neuves (a) sur les rouleaux de ruban de scie (8 et 9).
Montez le ruban de scie (7) comme décrit au paragraphe 8.1 et fermez les capots latéraux (13 et 14).

8.4 Remplacement de la plaque amovible (Fig. C et Q)

La plaque amovible (a) doit etre remplacée si elle est usee ou endommagee, dans le cas contraire, elle presenterait un grand risque de blessures.
- Appuyez sur l'ancienne plaque amovible (a) pour la faire sortir de la table (5) depuis le dessous.
Montez la plaque amovible neuve (a) sur la table de sciage (5) depuis le dessus.

9 AVANT D'UTILISER L'OUTIL POUR LA PREMIÈRE FOIS (FIG. A & C)

Veillez a ce que l'outil soit posé de façon stable sur un établi ou sur un bâti stable.
- Les trouss pour le vissage se trouvent dans le pied de la machine (1).
Veillez a ce que, avant la mise en service, tous les capots et disposits de sécurité soient montés correctement.

Veillez à la mobilité du ruban de scie (7).
- Avant d'enclencher l'outil, assurez-vous que toutes les parties mobiles fonctionnent bien et que le ruban de scie est monté correctement.
- Avant de brancher l'outil au réseau électrique, assurez-vous que les données sur la plaque signalétique correspondent aux données du réseau.
Veillez a ce que la pierce a usiner ne presente pas de corps etrangers tels que des clous ou vis et retirez-les le cas echéant.

10 UTILISATION

Lisez les consignes de sécurité suivantes pour éviter les blessures et/ou l'endommagement de la machine et/ou de la pièce à usiner.

Lors de tous les travaux avec la scie a ruban, approchez le guidage du ruban de scie (16) le plus pres possible de la piece a usiner.
- Appuyez la pièce à plat le plus possible sur la table de sciage (5), afin d'éviter un coïncement du ruban de scie (7).
- Guidez toujours la piece avec une avance régulière, de façon à ce que le ruban de scie (14) puisse couper le matériel facilement sans se bloquer.
Pour toutes les coupes pour lesquelles on peut utiliser le guide parallele (11) ou le guide d'onglet (12), ces derniers doivent aussi être installés.
Lors du sciage, guidez toujours votre piece a partir du cote le plus long.
- Si possible, effectuez les coupes toujours en une opération de travail.
Si un retrait de la piece ne peut pas etre evite, il faut au prealable couper la scie a ruban et attendre l'arrêt du ruban de scie (7).

10.1 Aspiration des poussières (Fig. B & Q)

Afin de nouveaux éliminer la poussière de la surface de travail, cette machine peut être branchée sur un aspirateur domestique ordinaire.

10.2 Enclencher / couper (Fig. A)

• Demarrez la scie à ruban en appuyant sur le bouton vert « I » (Fig. 4).
• Arrétez la scie à ruban en appuyant sur le bouton rouge « 0 » (Fig. 4).

Attention! La sciez à ruban est équipée d'un disjoncteur contre une remise en marche après une chute de tension.

10.3 Utilisation du guide d'onglet (Fig. A et R)

Faites glisser le guide d'onglet (12) dans l'une des deux rainures de la table de sciage (5)
- Desserrez la vis de fixation (a) du guide d'onglet.
- Réglez l'angle requis sur la règle.
- Resserrez la vis de fixation (a).

10.4 Utilisation du guide parallele (Fig. B et S)

Le guide parallele (11) est utilisé pour réaliser des coupes droites.
Positionnez le guide parallele (11) sur la table de sciage avec le cote parallele a la lame.
- Réglez la distance du guide parallèle (11) par rapport à la lame en fonction de la longueur à couper.
- Verrouillez-le en place en appuyant sur la poignée de verrouillage du guide (a).
Assurez-yous du verrouillage du guide avant de l'utiliser.

10.5 RÉalisation de coupes en biais (Fig. A, B et T)

• La table de sciage (5) peut être inclinée entre 0^ et 45^ vers l'extérieur pour réaliser des coupes en biais. Voir le paragraphe 7.3.4 sur le réglage de l'angle de la table de sciage.

Important : Afin de fixer les pieces à usiner dont les dimensions le permettent, pour les empêcher de glisser, le guide parallele (11) doit toujours être monté sur le côte extérieur droit de la table de sciage (5) pour réaliser des coupes en biais.

Si les dimensions de la pierce a usiner le permettent, montez le guide parallele (11) sur le cote extérieur droit de la table de sciage (5).
- Abaissez le guide du ruban de scie (16) le plus loin possible sur la pierce à usiner.
- Mettez la scie à ruban sous tension.
- De la main gauche, appuyez la piece contre le guide parallele (11).
- De l'autre main, appuyez la piece à plat sur la table de sciage (5).
Avec une avance régulière, poussez maintainant la piece contre le ruban de scie (7).

Important : ÀpRES avoir réalisé tous les réglages, il est conseilé de réaliser une coupe d'essay ainsi afin de garantir que toutes les dimensions définies sont correctes.

10.6 RÉalisation de coupes longitudinales (Fig. A, B et U)

• Coupe une piece dans le sens de la longueur.
  Si possible, installez le guide parallele (11) sur le cote gauche de la table de sciage (5).
• Abaissez le guidage du ruban de scie (16) le plus possible vers la pierce à usiner.
• Mettez la scie à ruban sous tension.
• De la main droite, appuyez la pierce contre le guide parallele (11).
• De l'autre main, appuyez la piece à plat sur la table de sciage (5).
• Avec une avance régulière, poussez maintainant la piece contre le ruban de scie (7).

10.7 Realisation de coupes transversales (Fig. A, B, R et S)

• Coupe une piece à usiner dans le sens de la largeur.
• Poussez le guide d'onglet (12) dans l'une des deux rainures de la table de sciage (5) et réglez l'angle requis sur la règle du guide d'onglet (12).
• Abaissez le guide du ruban de scie (16) le plus loin possible sur la pierce à usiner.
• Mettez la scie à ruban sous tension.
• De la main droite, appuyez fermement la piece contre le guide d'onglet (12).
• De l'autre main, appuyez la piece à plat sur la table de sciage (5).
• Avec une avance régulière, poussez maintainant la piece contre le ruban de scie (7).

10.8 RÉalisation de coupes à doubles ontlets (Fig. R et V)

• Coupe une piece à usiner dans le sens de la largeur.
• Poussez le guide d'onglet (12) dans l'une des deux rainures de la table de sciage (5) et reglez l'angle requis sur la règle du guide d'onglet (12).
• Abaissez le guide du ruban de scie (16) le plus loin possible sur la pièce à usiner.
• Mettez la scie à ruban sous tension.
• De la main droite, appuyez fermement la piece contre le guide d'onglet (12).
• De l'autre main, appuyez la piece à plat sur la table de sciage (5).
• Avec une avance régulière, poussez maintainant la piece contre le ruban de scie (7).

10.9 RÉalisation de coupes à main libre (Fig. V)

La caractéristique principale d'une scie à ruban est la réalisation sans problèmes de coupes à main levée.

• Abaissez le guidage du ruban de scie (16) le plus possible vers la pierce à usiner.
• Mettez la scie à ruban sous tension.

• Appuyez la pièce à usiner à plat sur la table de sciage (5) et poussez-la lentement vers le ruban de scie (7).

• En cas de coupes à main levée, travailliez toujours avec une vitesse d'avance faible afin de pouvoir mieux suivre la ligne désirée.

• Dans certains cas, vous doivent d'abord effectuer une coupe grossière env. 5 -10 mm devant la ligne de coupe proprement dite.
• Si la coube à couper est trop étroite pour le ruban de scie utilisé (7), vous devez effectuer des coupes auxiliaires jusqu'au côte avant de la coube de façon à ce qu'ils soient éliminés lorsque le rayon correspondant a été atteint.

11 MAINTENANCE ET ENTRETIEN

Attention! Avant toute intervention sur l'appareil, débranchez la fiche de secteur.

11.1 Nettoyage

Maintenir les fentes de ventilation propres afin d'eviter la surchauffe du moteur.

Nettoyer regulierement le bati de la machine avec un chiffon doux, de préference après chaque utilisation.

Maintenir les fentes de ventilation exemples de poussière et de saleté.

Si la saleté est tenace, utiliser un chiffon deux mouillé avec de l'eau savonneuse.

Ne jamais utiliser de solvants comme l'essence, l'alcool, l'ammoniaque, etc. Ces solvants peuvent endommager les pieces en plastique.

11.2 Lubrification

Huilez régulierement le guidage du ruban de scie (19) (20) (21) (en haut et en bas).

12 DONNÉES TECHNIQUES

Tension de réseau	230-240 V~
Fréquence de réseau	50 Hz
Puissance absorbée	350 W (S2-10min)
Type de moteur	À induction
Vitesse du ruban de scie	630 m/min
Longueur de lame	1511 mm
Largeur de lame	6,5 mm
Profondeur de coupe max.	89 mm
Largeur de coupe max.	228 mm
Dimensions de la table	313 x 302 mm
Onglets	0° 45°
Poids	19 kg
Diamètre de l'orifice d'extraction de la poussière	63,5 mm

13 BRUIT

Valeurs des émissions acoustiques mesurées selon la norme applicable. (K=3)

PressionacoustiqueLpA 91dB(A)

Puisance acoustique LwA 99 dB(A)

ATTENTION! Lorsque la pression acoustique dépasse la valeur de 85 dB(A), il est nécessaire de porter des dispositifs individuels de protection de l'ouie.

14 DEPARTEMENT DE L'ENTRETIEN

• Un commutateur endommagé doit être remplace dans nos ateliers du service après-venture.
• Lorsque le cable de raccordement (ou la fiche secteur) est endommagé, il doit être remplaced par un cable de raccordement particulier disponible auprès de notre service clients (point service). Le remplacement du cable de raccordement doit être obligatoirement effectué par notre service clients (point service cf. première page) ou par une personne qualifiée (technicien spécialisé).

15 STOCKAGE

Nettovez soigneusement toute la machine et ses accessoires.
- Rangez-la : hors de la portée des enfants, dans une position stable et sure, dans un lieu sec et tempéré, évitez les températures trop haute ou trop basses.

16 GARANTIE

• Ce produit est garantie pour une periode de 36 mois effective a compter de la date d'achat par le premier utilisateur.
• Cette garantie couvre toutes les defaillances matérielles ou les defaults de fabrication, elle n'inclut pas : les batteries, les chargeurs, les defaults dus à l'usure normale des pieces, telles que les roulements, brosses, cables, fiches ou les accessoires tels que les foreuses, forets, lames de scie, etc. ; les dommages ou les defaults resultant d'une utilisation incorrecte, d'accidents ou de modifications ; ni ne couvre les frais de transport.
• Les dommages et/ou les défauts resultant d'une utilisation incorrecte n'entrent pas non plus dans les clauses de garantie.
• Nous rejetons toute responsabilité pour toute blessure corporelle resultant d'une utilisation inappropriée de l'outil.
• Les réparations ne peuvent être réalisées que par un service après-vente/agree pour les outils Powerplus.
• Vous pouvez obtenir davantage d'informations au numero 00 32 3 292 92 90.
• Tous les frais de transport doivent toujours être supportés par le client, sauf indication contraire écrite.
• De plus, aucune réclamation ne peut être émise dans le cadre de la garantie si l'endommagement de l'appareil résultat d'une néligence d'entretien ou d'une surcharge.
• Tout dommage résultat d'une pénetration de fluide, d'une pénetration d'une grande quantité de poussière, d'un endommagement volontaire (délibérément ou par grave négligence), d'une utilisation inappropriée (utilisations pour lesquelles l'appareil n'est pas adapté), d'une utilisation incorrecte (par exemple, non-respect des consignes indiquées dans le manuel), d'un montage incorrect, de la foudre, d'une tension incorrecte, n'entre pas dans la garantie. Cette liste n'est pas restrictive.
• L'acceptation des réclamations sous garantie ne peut enaucun cas entrainer la prolongation de la période de garantie ni le début d'une nouvelle période de garantie en cas de remplacement de l'appareil.
• Les apparêils ou pieces remplaçé(e)s sous garantie sont par conséquent la propriété de Varo NV.
• Nous nous réservons le droit de rejeter toute réclamation dans les cas où l'achat ne peut être vérifié ni lorsqu'il est évident que le produit n'a pas été correctement entretenu. (nettoyage des orifices de ventilation, entretien régulier des balais de charbon, etc.)
• Voitr ecu d'achat doit etre conserve comme preuve de la date d'achat.
• Voiture outil non demonté doit être renvoyé à votre revendeur dans un état de propre acceptable (dans son coffret moulé par soufflage d'origine le cas échéant), accompagné de votre preuve d'achat.

17 ENVIRONNEMENT

Si, après un certain temps, vous decide de remplaçer votre machine, ne vous en débarrasssez pas avec les ordures menagères mais destinez-la à un traitement respectieux de l'environnement.

Les déchets électriques ne peuvent être traités de la même manière que les ordures menagères ordinaires. Procedez à leur recyclage, là où il existe des installations déequates. Renseignez-vous à propos des procédés de collecte et de traitement auprès des autorités locales compétentes ou de votre revendeur.

18 DÉCLARATION DE CONFORMITE

VARO N.V. Vic. Van Rompuy N.V. Joseph Van Instraat 9 BE2500 Lier BELGIQUE,declare que:

appareil : Scie à ruban 350 W

marque: POWERplus

modèle:POWX1800

est en conformité avec les exigences essentielles et les autres dispositions pertinentes des Directives européennes applicables, basées sur l'application des normes européennes harmonisées. Toute modification non autorisée de l'appareil annule cette déclaration.

Directives européennes (y compris, le cas échéant, leurs amendements à la date de la signature):

2011/65/EU

2006/42/EC

2014/30/EU

Normes europeennes harmonisées (y compris, le cas échéant, leurs amendements à la date de la signature):

EN61029-1:2009

EN61029-2-5:2011

ENIEC55014-1:2021

EN IEC55014-2:2021

EN IEC 61000-3-2:2019

EN61000-3-3:2013

Detenteur de la Documentation technique : Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Le soussigné agit au nom du PDG de l'entreprise,

Ludo Mertens

Réglementation - Directeur de la conformité 01/07/2022, Lier - Belgium

1 INTENDED USE 3
2 DESCRIPTION 3
3 PACKAGE CONTENT LIST 3
4 SYMBOLS 4
5 GENERAL POWER TOOL SAFETY WARNINGS 4
5.1 Work area 4
5.2 Electrical safety 4
5.3 Personal safety 5
5.4 Power tool use and care 5
5.5 Service 5
6 ASSEMBLY 6
6.1 Mounting the work table (Fig. D,E & F) 6
7 BAND SAW SETTINGS 6
7.1 Tensioning the saw band (Fig. A,B,H & I) 6
7.2 Saw band tracking (Fig. A,J & K) 7
7.3 Adjusting the saw band guides.. 7
7.3.1 Upper Thrust Bearing (Fig. L): 7
7.3.2 Upper Side Guides (Fig. M): 7
7.3.3 Lower blade bearing and side guides adjustment (Fig.A & N). 7
7.3.4 Adjusting the work table angle. (Fig. B & O) 8
8 PARTS REPLACEMENT (FIG. A,B,C,D & P) 8
8.1 Change the saw band 8
8.2 Criteria for selecting the correct saw band. 8
8.3 Replace the rubber treads on the saw band rollers (Fig. A,C & P) 9
8.4 Replace the bench insert (Fig. C & Q) 9
9 BEFORE OPERATION (FIG. A & C) 9
10 OPERATION 9
10.1 Dust extraction (Fig. B & Q). 9
10.2 Switch on/off (Fig. A) 9
10.3 Using the Mitre gauge (Fig. A & R) 10
10.4 Using the parallel guide (Fig. B & S) 10
10.5 Making angled cuts (Fig. A,B & T) 10
10.6 Making longitudinal cuts (Fig. A,B & U) 10

POWERPLUS HIGH QUALITY TOOLS

POWX1800 EN

10.7 Making cross cuts (Fig. A,B,R & S) 10
10.8 Making double litre cuts (Fig. R & V) 11
10.9 Making free-hand cuts (Fig. V) 11

11 MAINTENANCE AND CARE 11

1 manual de utiliser

1 saib (8 mm)
