Produkttype	Båndsav
Mærke	PowerPlus
Model	POWX1800
Forsyningsspænding	230-240 V~, 50 Hz
Optagen effekt	350 W (S2-10 min)
Motortype	Induktionsmotor
Båndhastighed	630 m/min
Klingelængde	1511 mm
Klingebredde	6,5 mm
Maks. skæredybde	89 mm
Maks. skærebredde	228 mm
Bordmål	313 x 302 mm
Bordhældning	0° til 45°
Nettovægt	19 kg
Støvudsugningsdiameter	63,5 mm
Lydtryksniveau	91 dB(A) (K=3)
Lydeffektniveau	99 dB(A) (K=3)
Garanti	36 måneder
Tilsigtet brug	Tvær- og længdeskæring i træ og lignende materialer (ikke professionel brug)
Sikkerhedsudstyr	Klingebeskyttelse, hjulkapsler, sikkerhedskontakt
Vedligeholdelse	Rengør regelmæssigt, smør føringerne, udskift klinge og remme hvis slidte
Reservedele	Klinger, gummiremme, aftagelig plade, sideføringer
Reparabilitet	Få repareret af en godkendt professionel, originale dele anbefales

Ofte stillede spørgsmål - POWX1800 PowerPlus

Hvilke typer snit kan jeg lave med båndsaven POWX1800 ?

Du kan lave længdesnit (i længderetningen), tværsnit (i bredderetningen), skråsnit (ved at hælde bordet op til 45°) og frie snit til buede former.

Hvordan indstiller jeg klingespændingen?

Brug spændingshåndtaget (19) på toppladen. Drej med uret for at øge spændingen, mod uret for at reducere den. Klingen må ikke bøje mere end 2 mm, når du banker let på den.

Hvordan centrerer jeg klingen på hjulene?

Åbn hjulkapslerne, løsn justeringslåseknappen og drej justeringsknappen, indtil klingen kører i midten af hjulene. Et vindue gør det muligt at kontrollere uden at åbne kapslerne.

Hvordan udskifter jeg savklingen?

Tag stikket ud, fjern bordet om nødvendigt, åbn kapslerne, løsn spændingshåndtaget, fjern den gamle klinge, monter den nye med tænderne mod bordet, spænd den, og luk derefter kapslerne. Brug beskyttelseshandsker.

Hvad er den maksimale skæredybde?

Den maksimale skæredybde er 89 mm og den maksimale skærebredde er 228 mm.

Hvordan bruger jeg parallellederen?

Placer parallellederen på bordet, parallelt med klingen, indstil den ønskede afstand i forhold til snittet, og lås den med håndtaget. Det giver lige og præcise snit.

Hvordan indstiller jeg geringslederen?

Indsæt geringslederen i en rille på bordet, løsn fastgørelsesskruen, indstil den ønskede vinkel på linealen, og spænd skruen igen.

Hvilken regelmæssig vedligeholdelse er nødvendig?

Rengør regelmæssigt ventilationsåbningerne og maskinen med en blød klud. Smør klingeføringerne (øvre og nedre) med let olie. Kontroller klingespænding og justering.

Er maskinen ikke leveret med en klinge?

Saven leveres med en universalklinge monteret. Reserveklinger fås: tynde til små radier, brede til lige snit, fintandede til langsomme og rene snit, groftandede til hurtige snit.

Hvordan kan jeg støvsuge støvet?

Saven har en støvudsugningåbning med en diameter på 63,5 mm. Du kan tilslutte en almindelig støvsuger for at fjerne støvet.

BRUGSANVISNING POWX1800 PowerPlus

ADVARSEL: Du ma fjerne platen (j) (Fig. G) ved à lösne de to skruene (k) med en skrutrekker nár du tipper arbeidsbenken opp til 35 grader. Hvis ikke vil rammen (l)kommen i veien for arbeidsbenken.

7 INNSTILLINGER FOR BANDSAGEN

Viktig: Bruk alltid beskyttelseshansker nár du arbeider med sagbladet.

7.2 Sagbladspor (Fig. A, J og K)

• Start bandsagen ved Å trykke på den gronne knappen "I" (Fig. 4).
• Stopbandsagen ved a trykke pa den rode knappen "0" (Fig. 4).

10.6 Langsgaende kutt (Fig. A, B og U)

1 TILSIGTET BRUG 3
2 BESKRIVELSE 3
3 MEDFØLGENDE INDHOLD 3
4 SYMBOLER 4
5 GENERELLE SIKKERHEDSFORSKRIFTER 4
5.1 Arbejdsomrade 4
5.2 Elektrisk sikkerhed 4
5.3 Personlig sikkerhed 5
5.4 Omhyggelig handtering og anvendelse af elværktjoer.. 5
5.5 Service 5
6 MONTERING 5
6.1 Montering af arbejdsbordet (Fig. D, E og F) 6
7 BANDSAVSINDSTALLINGER 6
7.1 Spending af savbandet (Fig. A, B, H & I) 6
7.2 Savbandssporing (Fig. A, J & K) 6
7.3 Justering af savbandsstyret.. 7
7.3.1 Øvre trykleje (Fig. L) 7
7.3.2 Øvre sidestyr (Fig.M) 7
7.3.3 Justering af det nederste klingeleje og sidestyrene (Fig. A & N) 7
7.3.4 Justering af arbejdsbordets vinkel (Fig.B & O) 7
8 UDSKIFTNING AF DELE (FIG. A, B, C, D & P) 8
8.1 Udskiftning af savbandet.. 8
8.2 Kriterier for udvaelgelse af det korrekte savband
8.3 Udskiftning af gummifladerne pa bandsavsrullerne (Fig. A, C & P) 8
8.4 Udskiftning af bordindsatsen (Fig. C & Q) 9
9 FØR VærKTØJET TAGES I BRUG FOR FØRSTE GANG (FIG. A & C). 9
10 BETJENING 9
10.1 Opsamling af stov (Fig. B & Q) 9
10.2 Taending og slukning (Fig. A). 9
10.3 Brug af geringslaeren (Fig. A & R) 9

POWERPLUS HIGH QUALITY TOOLS

POWX1800 DA

10.4 Brug af parallelanslaget (Fig. B & S) 10
10.5 Udforelse af vinkelsnit (Fig. A, B & T) 10
10.6 Sdan Iaves langsgaende snit (Fig. A, B & U). 10
10.7 Sadan udfores tversnit (Fig. A, B, R & S) 10
10.8 Sādan udfores dobbeltgeringssnit (Fig. R & V). 10
10.9 Sadan laves frihandssnit (Fig. V) 11
11 VEDLIGEHOLDELSOGPLEJE 11
11.1 Rengoring 11
11.2 Smoring 11
12 TEKNISK DATA 11
13 STOJ 12
14 SERVICEAFDELING 12
15 OPBEVARING 12
16 GARANTI 12
17 MILJ0 13
18 KONFORMITETSERKLÄERING 13

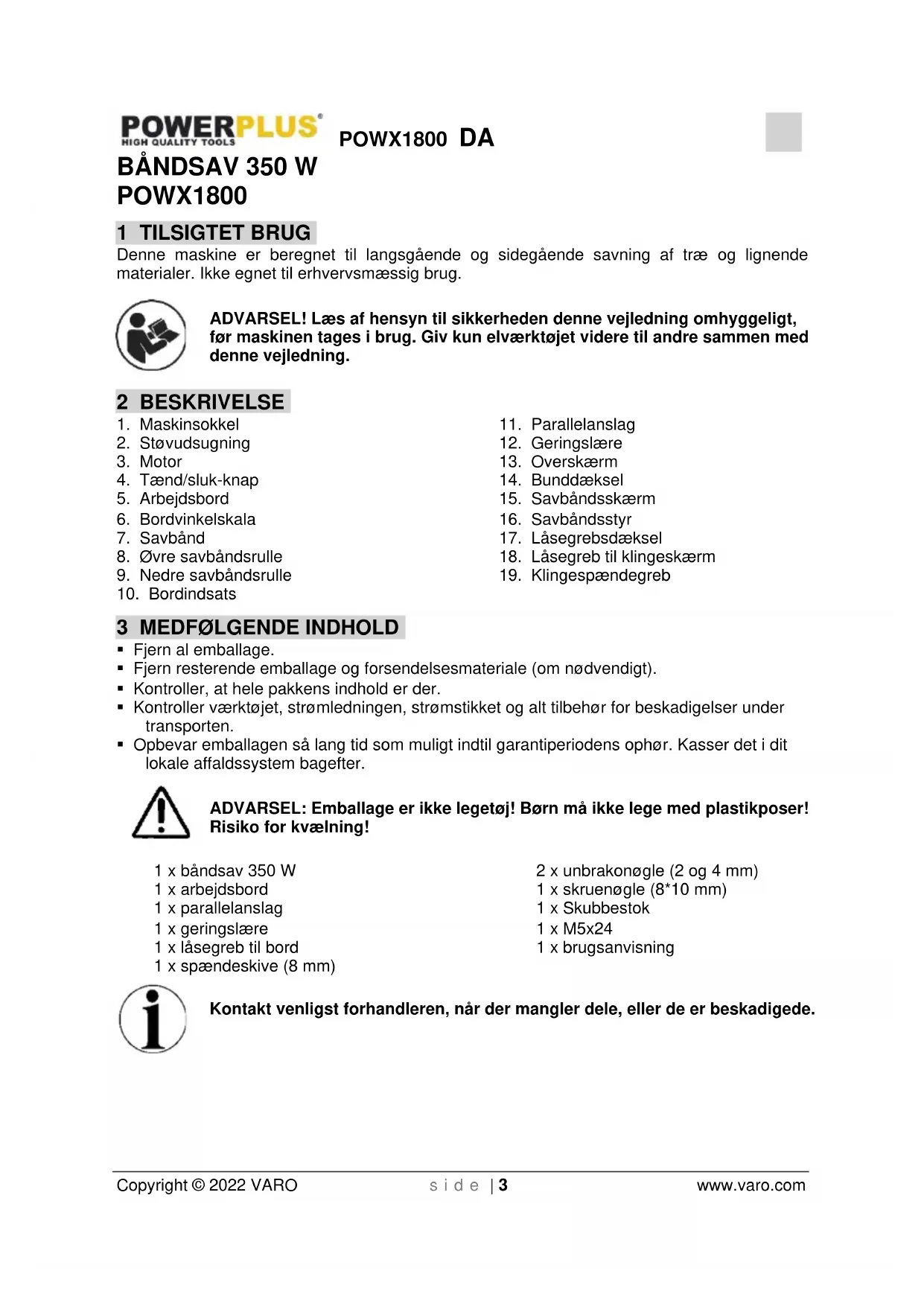

BANDSAV 350 WPOWX1800

1 TILSIGTET BRUG

Denne maskine er beregnet til langsgaende og sidegaardene savning af træ og lignende materialer. Ikke egnet til erhvervsmaessig brug.

ADVARSEL! Læs af hensyn til sikkerhedenijkevejledning omhyggeligt, før maskinen tages i brug. Giv kun elværktoget videre til andre sammen medijkevejledning.

2 BESKRIVELSE

1. Maskinsokkel
2. Stovudsgninq
3. Motor
4. Taend/sluk-knap
5. Arbejdsbord
6. Bordvinkelskala
7. Savband
8. Øvre savbändsrulle
9. Nedre savbandsrulle

10. Bordindsats

11. Parallelanslag

12. Geringslaere
13. Overskaerm
14. Bunddaeksel
15. Savbandsskaerm
16. Savbandsstyr
17. Lasegrebsdaksel
18. Lasegretil klingeskaerm
19. Klingespaendegreb

3 MEDFØLGENDE INDHOLD

Fjern al emballage.
- Fjern resterende emballage og forsendelsesmaterialie (om nødvendigt).
- Kontroller, at hele pakkens indhold er der.
- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
Opbevar emballagen sa lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL: Emballage er/DD! BORN m/a/DD lege med plastikposer! Risiko for kvælning!

1 x bandsav 350 W

1 x spændeskive (8 mm)

Kontakt venligst forhandleren, nár der mangler dele, eller de er beskadigede.

4 SYMBOLER

I donne brugervejledning og/eller pa maskinen anvendes der folgende piktogrammer:

Læs vejledningen før brug.	Brug høreværn.
Advarsel / fare!	I overensstemmelse med de obligatoriske krav i EU-direktiverne.
Brug handsker.	Brug høreværn.
Vigtige oplysninger.	Elektronikprodukter@må ikke bortskaffes som husholdningsaffald.

5 GENERELLE SIKKERHEDSFORSKRIFTER

OBS! Samtige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisingerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begrebet "Elværktøj" i det følgende refererer til netdrevne elværktøjer (med netkabel).

5.1 Arbejdsomrade

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med)drlig belysning kan medfrole ulykker.
• Med dette værktøj ma der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas ull støv. Elværktøjer producerer gnister, som kan antænde støvet eller dampene.
• Hold boern og andre personer væk, mens elværktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.

5.2 Elektrisk sikkerhed

Værktøjets tilslutningsstik skal passer ind i stikdåsen. Netstikket违法犯罪 nogen mäde. Brug ingen adapterstik sammen med apparater med beskyttelsensjording. Uændrede netstik og passende stikdåser reducerer faren for elektriske stød.
- Undgå kropskontakt med jordede overflader, f.eks. rør, radiatorer, komfurer og koleskabe. Der er øget fare for elektriske stød, nr kroppen er jordet.
- Hold værktøj vet æk fra regn og fugtighed. Indtrængning af vand i et elværktøj øger faren for elektriske stød.
Netkablet ma ikke misbruges til at bære værktøjet, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet vaek fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.
- Hvis der arbejdes udendørs med et elværktøj, på der kun bruges forlæŋgerkabler, som er tilladt til udendørs anvendelse. Anvendelse af et forlæŋgerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.
- Hvis elværktøjet skal anvendes et sted, hvor det er fugtigt, skal der anvendes en stromforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en reststrømsenhed reducerer risikoen for elektrisk stød.
- Kontroller altid at strømforsyningen svarer til spændingen på mærkepladen.

5.3 Personlig sikkerhed

Vær opmaerkoms. Hold oje med, hvad du gør, og brug elværktoget med fornuft. Brug ilke værktoget, hvis du er træt eller pavirket af narkotika, alkohol ell erlagemidler. Et ojebliks uopmaerkomsmed ved anvendelsen af værktoget kan medfrole alvorlige kvaestelser.

• Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. stovmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller horeværn, alt after elværktjets art og anvendelse, reducerer faren for kvaestelser.

• Undgå utilsigtet ibrugtagning. Kontrolér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsyningen iændt tilstand, kan der ske ulykker.

Fjern indstillingsværktajer ellr skruenogler, inden værktjoet taendes. Et værktoj ell en nqgle, som befindener sig en drejende del af værktoget, kan forarsage kvaestelser.

• Overvurder ikke dine evner. Sørg altid for, at du stå sikkert og er i balance. PåDENne måde kan værktøj styres bedre i uventede situationer.

• Brug egnet beklaedning. Bær ikke løst siddende toj aller smykker. Hold haret, toj og handsker væk fra bevægelige dele. Løst siddende toj, smykker ell langt hare kan gribes af bevægelige dele.

• Hvis der monteres stovudsgnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes stov.

5.4 Omhyggelig handtering og anvendelse af elværktjoer

• Overbelast ikke værktøj. Brug det elværktøj, der er beregnet til det arbejde, der skal udføres. Med det passende elværktøj arbejder man bedre ogmere sikkert inden for det oplyste ydelsesområde.

• Brug/DD: elværktjER med defekte afbrydere. Et elværktj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.

• Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehördsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhinder utilsigtet start af værktøjet.

• Elværktøjer, som ikke benyttes, skal opbevares udenfor barns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har LAST disse anvisninger, lov til at bruge værktøjet. Elværktøjer er farlige, hvis de anwendes af uerfarne personer.

• Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sadan过得, at værktøjets Funktion pavirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes)darligt vedligeholdte elværktøjier.

• Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanterkommen ikke til at sidde fast og er lettere at styre.

• Brug elværktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse medppe anvisninger og sādan, som det er foreskrevet for den pagældende type apparat. Tag i/DDne forbindelse hensyn til arbejdsbetingelsene og det arbejde, der skal udfores. Brug af elværktøjer til andre anvendelser end de tiltænkte kan medfere farlige situationer.

5.5 Service

Værktoget mA kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktogets sikkerhed bevares.

6 MONTERING

Vigtigt. Tag strømkablet ud af stikkontakten før der udfores nogen form for service-, justerings- eller samlingsarbejde.

6.1 Montering af arbejdsbordet (Fig. D, E og F)

Fjern M6x24 sekskantbolten (a), spændeskive og vingemøtrikken fra arbejdsbordet.
- Skub arbejdsbordet (5) på bändsaven, og sorg for, at klingen forbliver inden for spalten (b) i bordet.
- Sørg for, at vinkelmarkoren (c) er lösnet og peger nedad, sä den ikke forstyrrer under monteringsproceduren.
- Træk i vinkeljusteringsknappen (d) på bagsiden af bändsaven, og juster tænderne på bordetsvippebeslag (e) ind i tænderne på vinkeljusteringsknappen. Slip knappen (d).
Bordbeslagets slids (f) skal passage over de 2 støttestifter (g).
- Saml den flade skive og bordlaseknappen (h) i bordbeslaget.
- Drej bordlaseknappen (h) for at stramme bordsamlingen til savens ramme.
- BEMAERK: Hvis arbejdsbordet ikke er helt plant ved 0^ -indstillingen, skal du bruge bordjusteringsbolten (i) placeret under arbejdsbordet til at rette bordiniveauaet.

ADVAREL: Du skal fjerne pladen (j) (Fig. G) ved at lösne de to skruer (k) med skruetrækkeren, mens arbejdsbordet vippes op til 45 grader. Hvis icke, vil rammen (l) forstyrrre arbejdsbordet.

7 BÄNDSAVSINDSTALLINGER

Vigtigt: Brug altid sikkerhedshandsker nár du arbejder med savbandet.

Bemærk! Træk strømkablet ud at stikkontakten før der udfores nogen form for arbejde pa udstyret.

BEMÆRK: Den øverste klingeskærm (15) (Fig. A & H) kan ábnes for lettere adgang til klinge og leje/sidestyr.

7.1 Spending at savbandet (Fig. A, B, H & I)

• Savbandeet (7) skal frigøres.
  Derfor er det vigtigt, at du kontrollerer savbandets tilspending, for maskinen startes.
  Løsn savbandsskaermens laseknap (18) (Fig. B), der sidder bag på saver.
  Hav savbandsskaermen (15) til toppen ved at dreje klingeskaermens justeringsknap (20) mod uret.
• Lás savbándsskaermen (15) ved at dreje klingeskaermens laseknap (18) (Fig. B) med uret.
• Kontroller spændingen ved at banke med en finger mod sider af klingen halvejs mellem bordet og den øverste styr.
• Klingen må ikke boje mere end 2 mm.
• Løft og drej spændingsgrebet (19) med uret for at øge klingespændingen eller mod uret for at mindske spændingen.
• Kontroller og juster spændingen after behov for at sikre, at klingen er korrekt spændt.

7.2 Savbandssporing (Fig. A, J & K)

För den feste skæring og after hvert klingeskift skal du kontrollere og justere klingesporingen, sä klingen lober på midten af hjulene.
- Sluk for bändsaven, og tag stikket ud af stromforsyningen. Sørg for, at klingen ikke bevær sig, og abn derefter bade det øvre og det nedre hjuldæksel (13 & 14).
- Drej forsigtigt det øverste hjul (8) manuelt i mindst tre omdrejninger (sorg for ikke at røre ved klingen), og se, hvordan klingen bevæger sig.
Hvis klingen vigor af til begge sider af hjulet, skal du ffolge det naste trin for at justere klingesporingen.

• Løsn laseknappen til klingesporing (a). Fortsæt med at dreje hjulet og drej langsomt klingesporingsknappen (b) i den ønskede retning, indtil klingen er centreret over hjulene.
  Hvis du drejer klingesporingsknappen mod dig, fyltres klingen til venstre, og hvis du drejer det væk fra dig, fyltes klingen til hore.
• Drej hjulet et par omgange mere for at sikre, at klingen nu korer konsekvent i midten af hjulet (d).
  Luk og las daekslerne (13 & 14).

BEM/ERK: Saven har et lille vindue (e), der tilladerinspection af klingesporing eden at skulle abne daekslerne.

BEMERK: Klingesporing vil vare vanskeligere med tyndere klinger.

7.3 Justering af savbandsstyret

Vigtigt: Understandings- og styrelejerne skal justeres hver gang, savbandet skiftes.

7.3.1 Øvre trykleje (Fig. L)

• Løsn den øverste højre bolt (a) ved hjælp af S4 unbrakonøglen for at justere positionen af tryklejet (b), der løber langs bagsiden af savbandet.
  Lejet skal placeres 0,5mm fra bagsiden af savbandet.
• Spænd bolten (a)igen.

7.3.2 Øvre sidestyr (Fig.M)

• Løsn de to stiftskruer (a) ved hjælp af S2-unbrakonøglen for at justere de to sidestyr på haver side af klingen.
• Sidestyrene (b) skal placeres 0,25 mm væk fra savbandet (7).
• Spænd stiftskruerne (a)igen.
• Løsn den nederste højre bolt (c) ved hjælp af S4-unbrakonøglen.
• Flyt styreblokken (d) for at placere sidestyrene 1 til 2mm fra klingens taender (7).
  Spaend bolten (c)igen.

7.3.3 Justering af det nederste klingeleje og sidestyrene (Fig. A & N)

Abn det nederste hjuldaeksel (14).
- Bordet skal muligvis fjernes for lettere adgang til justeringsskruerne.
Fremgangsmaden er den samme som ved justering af det overste leje og styrene.
- Fortsæt på samme@måde som forklaret i afsnit 7.3.1 og 7.3.2, lejet og sidestyrene er nøjagtigt de samme.
- Lasebolten "a" i figur L og lasebolten "c" i figur M skal dog tilgås forskelligt via 2 huller (b) i savchassiset direkte under arbejdsbordet.
Luk det nederste hjuldaeksel.

7.3.4 Justering af arbejdsbordets vinkel (Fig.B & O)

• Løsn bordets laseknap (B), der sidder bag på bändsaven.

• Juster bordet til den ønskede vinkel ved hjælp af vinkeljusteringsknappen (b) og vinkelindikatoren (c).
  Bordet kan vippes 45 grader.

• Brug vinkelindikatoren (c) og bordvinkelskalaen (6) til at bekrafte den ønskede vinkel og spænd bordlaseknappen (a).

BEMAERK: Bordet vinkelret på klingen svarer til en skalaangivelse på 0^

8.1 Udskifting af savbandet

Vigtigt: Benyt altid sikkerhedshandsker nár du arbejder med savbandet.

Fjern M6x24-sekskantbolten, fjederskiven, den flade spændeskive og vingemøtrikken (a) (Fig. D) fra arbejdsbordet.
Abn det overste og nederste klingedaeksel (13 & 14). Indstil den overste klingeskaern (15) til dens laveste position, sa afstanden mellem bunden af klingeskaern men og arbejdsbordet minimeres.
- Abn klingeskaermsdakslet (15) ved at klemme den rillede overflade nederst til venstre pa daekslet og trække det udad (Fig. H).
- Løft og løsn spændegrebet (19), indtil du kan fjerne savbandet fra maskinen (Fig. P).
BEMAERK: Nu er et godt tidspunkt at rense din bandsav for at sikre den bedste ydeevne.
Fjern savsmuld, traelis osv. med en varkstedstovsuger.
- Sørg for, at hjul og gummiband er fri for savsmuld og spaner.
- Dette fremmer god hijulbalance og god klingesporing.
- Sæt det nye savband gennem styrerillerne pa bade venstre og højre side af maskinen pa de øvre og nedre gummiband.
- Placer savbandet i midten af gummibandene.
- Sorg for, at bladets tænder peger ned mod bordet.
- Drei klingespaendegrebet (19) med uret for at sætte det nye savband under spænding.
Luk det overste klingestyredaksel (15) ved at skubbe det ind, indtil det klikker papi plads.
Sæt M6x24-sekskantbolten, fjederskiven, den flade spændeskive og vingemøtrikken (a) (fig. D) på arbejdsbordet igen.
- After hvert klingeskift skal du sorge for at ffolge instruktionerne i afsnit 7 for at justeresporingen af savbandet, spendingen samt de ovre og nedre savbandsstyr.
Det er nodvendigt at indstille din bandsay korrekt for at sikre optimal maskinydelse.
Nar alle justeringer og indstillinger er udført, lukkes og lases de ovre og nedre hjuldaeksler (13 og 14).

8.2 Kriterier for udvaelgelse af det korrekte savband

Smalle savband: Egnede til at skare snavre radiusser.
- Brede savbänd: Egnede til lange, lige snit i træ. Smalle savbänd har tendens til at følge arerne i træet.
- Savbandstaender: Fine tænder giver et fint, men langsomt sinit.
Grove taender giver et grovt, men hurtigt snit.
- Det medleverede savband er et universalsayband.

8.3 Udskifting af gummifladerne pa bandsavsrullerne (Fig. A, C & P)

Fjern forst savbandet (7) som beskrevet i afsnit 8.1.
- Hæv gummifladen (a) på den øverste bändsavsrulle (8) med en lille skruetraekker og trækden af bändsavsrullen.
Gor det samme med den nederste bandsaysrulle (9).
Tryk de nye gummiflader (a) ned pa bandsavsrullerne (8) (9).
- Sæt savbandet (7) på对其进行 beskrevet i afsnit 8.1 og luk sidedaekslerne (13 & 14).

8.4 Udskifting af bordindsatsen (Fig. C & Q)

Bordindsatsen (a) skal udskiftes, när den er slidt eller beskadiget, da den i modsat fald vil udgore en store skadesrisiko.
- Tryk denGAME bordsats (a) ud af savbordet (5) fra undersiden.
- Sæt den nye bordindsats (a) på savbordet (5) fra oversiden.

9 FØR VærKTØJET TAGES I BRUG FOR FØRSTE GANG (FIG. A & C)

• Bemærk at værktøjet skal placeres stabilt på en arbejdsbænk eller boltes til en robust underramme.
  Den kan fastgores gennem hullerne i maskinfoden (1).
• Før maskinen startes, skal det kontrolleres, at alle kabinetter og alt sikkerhedsudstyr er korrekt monteret.
• Sorg for at savbandet (7) bevær sig uhindret.
• For værktøjet startes, skal det sikres, at alle bevægelige dele roterer frit, somt at savbandet er monteret korrekt.
  För der sluttes ström til værktøjet, skal det sikres, at dataene på mærkepladen er identiske med ledningsdataene.
• Kontroller arbejsstykket for fremmedobjekter sāsom sōm og skruer og fjern dem om nødvendigt.

10 BETJENING

Læs følgende driftssikkerhedsprocedur er at undgå personskade og/eller beskadigelse af encheden og/eller arbejdsemnet.

• Nárbandsaven bruges, skal den øverste savbandsskinne (16) altid flyttes sa tæt som muligt på arbejdsstykket.
  Tryk arbejdsstykket sfladt som muligt pasa savbordet (5) for at forebygge at savbandet (7) sidder fast.
• Styr arbejdsstykket i en jævn hastighed således at savbandet (14) nemt kan skære igennem materialet uten at sidde fast.
• Brug parallelstoppet (11) og sidestoppet (12) til alle de snit, hvor det er muligt.
  Styr altid arbejdsstykket fra den laengste side, mens det saves.
• Gennemfør altid snittene på en gang, hvor det muligt.
  Hvis du ikke har andet valg end at trække et arbejdsstykke tilbage, skal du første slukke for bändsaven og vents på, at savbandet (7) stopper helt.

10.1 Opsamling af stov (Fig. B & Q)

For at opnå bedre opsamling af støv fra arbejdsoverfladen kan maskinen tilsluttes en almindelig husholdningsstøvsuger.

Vigtigt. Bandsaven er udstyret med en sikkerhedsafbryder, som forhindrer den i at starte igen after strormsvigt.

10.3 Brug af geringslaeren (Fig. A & R)

• Skub geringslaeren (12) ind i en af de to riller pa arbejdsbordet (5)
• Løsn sikringsskruen (a) på geringslaeren
• Indstil den ønskede vinkel på skalaen.
• Stram sikringssskruen (a) tiligen.

10.4 Brug af parallelanslaget (Fig. B & S)

• Parallelanslaget (11) bruges til at lave lige snit.
• Placer parallelanslaget (11) på arbejdsbordet med sideren parallelt med klingen.
• Juster afstanden fra parallelanslaget (11) til klingen afhengigt af den længe, du ønsker at skære.
• Lás den pá plads ved at trykke ned pá skærmlasehändtaget (a).
• Sorg for, at skaermen er LAST ned for brug.

10.5 Udforelse af vinkelsnit (Fig. A, B & T)

• Savbordet (5) kan vinkles fra 0^ til 45^ til ydersiden for at lave vinklede sinit.
• Se afsnit 7.3.4 om, hvordan man justerer arbejdsbordets vinkel.

Vigtigt: For at sikre arbejdsemner, hvis størrelse tillader det, for at forhindredem i at glide væk, skal parallelanslaget (11) altid moneres udvendigt tilhøjre på savbordet (5) for at lave vinklede snit.

• Hvis emnestørrelsen tillader det, monteres parallelanslaget (11) på ydersiden til højre på savbordet (5).
• Sænk savbändsstyret (16) sä langt ned på emnet som muligt.
  Tænd bandsaven.
  Tryk emnet mod parallelanslaget (11) med venstre hand.
  Tryk emnet fladt på savbordet (5) med den,anden hand.
• Skub nu emnet mod savbandet (7) med ensartet fremforghastighed.

Vigtigt: Når du har gennemført alle justeringer, anbefales det at udføre et provesnit for at sikre, at alle de mal, du har indstillet, er korrekte.

10.6 Sādan laves langsgaende snit (Fig. A, B & U)

Sav arbejdsstykket pa langs.

• Monter om muligt parallelstoppet (11) på venstre side af savbordet (5).
• Sænk savbandsskinnen (16) sä langt som muligt ned på arbejdsstykket.
• Taend for bándsaven.
  Tryk arbejdsstykket mod parallelstoppet (11) med din højre hare. Tryk arbejdsstykket fladt ned pa savbordet (5) med din,anden hare.
• Skub herefter arbejdsstykket mod savbändet (7) i en jaevn hastighed.

10.7 Sādan udfores tværsnit (Fig. A, B, R & S)

• Skaar et emne pa sider.
• Skub geringslaeren (12) ind i en af de to riller pa arbejdsbordet (5) og indstil den onskedevinkel pa skalaen pa geringslaeren (12).
• Sænk savbändsstyret (16) sö langt ned på emnet som muligt.
  Tænd bandsaven.
  Tryk emnet fast mod geringslaeren (12) med venstre hand.
  Tryk emnet fladt pa arbejdsbordet (5) med den,anden händ.
• Skub nu emnet mod savbalandet (7) med ensartet fremforghingshestighed.

10.8 Sādan udfores dobbeltgeringssnit (Fig. R & V)

• Skaar et emne pa sider.
• Skub geringslaeren (12) ind i en af de to riller pa arbejdsbordet (5) og indstil den onskedevinkel pa skalaen pa geringslaeren (12).
• Sænk savbändsstyret (16) sä langt ned på emnet som muligt.
  Tænd bandsaven.
  Tryk emnet fast mod geringslaeren (12) med venstre hand.

Tryk emnet fladt pa arbejdsbordet (5) med den,anden hand.
- Skub nu emnet mod savbandet (7) med ensartet fremforghingshestighed.

Den mest enestaende Funktion ved en bandsav er at det er muligt at udfore komplette frihandssnit.

• Sænk savbandsskinnen (16) sä langt som muligt ned på arbejdstykket.
  Tænd for bandsaven
  Tryk arbejdsstykket fladt ned pa savbordet (5) og skub det langsomt op til savbandet (7).
• Brug en lav indforingshastighed til alle frihandssnit, da dette vil gore det lettere at folge den onskede linje.
  I nogle tilfaelde kan det vare ndvendigt at lave et grovt snit cirka 5 - 10 mm fra den faktiske snitlinje.
• Hvis den kurve du ønsker at save er for spids til det savband (7) skal du forst lave nogle hjælpesnit op til forkanten på kurven, således at disse træstykker falder af,ningar du har savet den sidste radius.

11 VEDLIGEHOLDELSOGPLEJE

Bemærk! Før der udfores nogen form for arbejde på udstyret, skal stikket tages ud af stikkontakten.

11.1 Rengoring

• Hold ventilationshullerne i maskinen rene for at forbindre overophedning af motoren.
  Gor regelmaessigt maskinhuset rent med en blod klud, helst after hver brug.
• Hold ventilationshullerne fri for støv og smuds.
• Hvis smudset ikke vil gå af, sö brug en blød klud fugtet med sæbevand.

Brug aldrig oplosningsmidler som benzin, alcohol, ammoniakvand osv. Disse oplosningsmidler kan skade plasticdelene.

11.2 Smoring

Smør savbandsskinnerne (19) (20) (21) (overst og nederst) med olie regelmaessigt.

12 TEKNISK DATA

Netspænding	230-240 V~
Netfrekvens	50 Hz
Effekt	350 W (S2:10min)
Motortype	Induktion
Savbåndshastighed	630 m / min
Klingens længde	1511 mm
Klingens bredde	6,5 mm
Maks. snitdybde	89 mm
Maks. snitbredde	228 mm
Bordstørrelse	313 x 302 mm
Gering	0°-45°
Vægt	19 kg
Støvudlobsdiameter	63,5 mm

13 STØJ

Stojemissionsværdier er malt i overensstemmelse med gældende standarder. (K=3)

Lydtryksniveau LpA

91 dB(A)

Lydeffektniveau LwA

99 dB(A)

BEMAERK:brug horevaern nár lydtrykket er over 85 dB(A).

14 SERVICEAFDELING

• Beskadigede afbrydere skal skiftes ud af vores kundeserviceværksted.
• Hvis til Slutningsledningen (eller netstikket) beskadiges, skal de skiftes ud med en saerlig til Slutningsledning, som fas hos vores kundeservice (serviceafdeling). Udskiftningen af til Slutningsledningen mä kun udføres af vores kundeservice (serviceafdeling - se sidste side) eller en kvalificeret person (installator).

15 OPBEVARING

• Rengør hele maskinen og dens ekstraudstyr grundigt.
• Opbevar maskinen uten for boRs rækkevidde, i en stabil og sikker position, pa et kligt og tort sted, undg for hjo og for lave temperaturer.

16 GARANTI

• Produktet dækkes af garanti i enperiode pa 36 maneder fra den forste købers købsdato.
• Garantien dækker alle materiale-ller Produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, sasom lejer, børster, ledninger, stik ell er tilbehør sasom bor, borebits, savklinger, osv., beskadigelseller defekter som folge af misbrug, ulykke erllerændingEller transportomkostninger.
• Beskadigelse og/eller defekter som ffolge af misbrug er heller ikke omfattet af nærveerende garanti.
• Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.
• Reparationer mag kun udfores af et autoriseret kundeservicecenter til Powerplus-værktjoer.
  Du kan altid fã mere information pa tlf. 00 32 3 292 92 90.
• Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.
• Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstæt som fjge af uagtsom vedligeholdelse eller overbelastning.
• Garantien dækker ikke skader der opstår som falgge af gennemtrængt væske, overdreven støvekspondering, bevidst beskadigelse (forsæltigt eller ved grov uagtsomhed), upassende anwendelse (brug til formål som apparatet ikke er egnet til), ukompétent brug (såsom ikke at respekttere instrukserne i dette vegjledning), inkompétent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.
• Accept af krav under garantien kan/DDre til forlaengelse af garantiperioden ellpabegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.
  Apparater ellde, som udskiftes under garantien, bliver Varo NV's ejendom.
  Vi forbeholder os retten til at afvise alle krav, hvis kobet ici kan bekraftes, ellr his det er tydeligt, at produktet ici har vaeret behoigt vedligeholdt. (rene udluftningsabninger, regelmaessig service af kulborster,...)
  Kobskvitteringen skal opbevares som bevis pa kobsdatoen.
• Det samle de værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseforme med æske (hvis relevant for enheden)ammen med købsdokumentation.

17 MILJØ

Hvis maskinen skal skiftes ud after lang tids brug, ma den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarligmxde. Affald produceret af de elektriske maskiner ma ikke behandles som normalt husaffald. Sorg for at genbruge det, hvor der findes egnede anlag til det. Kontakt den lokale instans eller forhandleren for at få rådgivning om indsamling og bortskaffelse.

18 KONFORMITSETKLERING

Vario

VARO N.V - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - Belgien, erklærhermed, at

Undertegnede handler på vegne af selskabets administrerende direktør,

Mertens Ludo

Ludo Mertens

Regulatory Affairs (afdelingen for juridiske anliggender) - Compliance Manager 01/07/2022, Lier - Belgium
