РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWX1800 PowerPlus

5.4 Използване и грижи за електроинструмента................................................ 5

7.2 Път на режещата лента (фиг. A, J и K)........................................................... 7

7.3.4 Регулиране на ъгъла на работната маса (Фиг. B и O) ........................................... 8

8.3 Подмяна на гумените протектори на ролките на режещата лента (Фиг.

10.3 Използване на уреда за измерване на ъгъл (Фиг. A и R) .............................. 11

10.4 Използване на успореден водач (Фиг. B и S) .................................................. 11

10.5 Правене на разрези под ъгъл (Фиг. A, B и T) .................................................. 11

10.6 Извършване на надлъжно рязане (Фиг. A, B и U) ........................................... 11

10.7 Извършване на напречно рязане (A, B, R и S) ................................................ 12

10.8 Правене на двойни ъглови разрези (Фиг. R и V) ............................................ 12

10.9 Извършване на свободно рязане (Фиг. V) ....................................................... 12

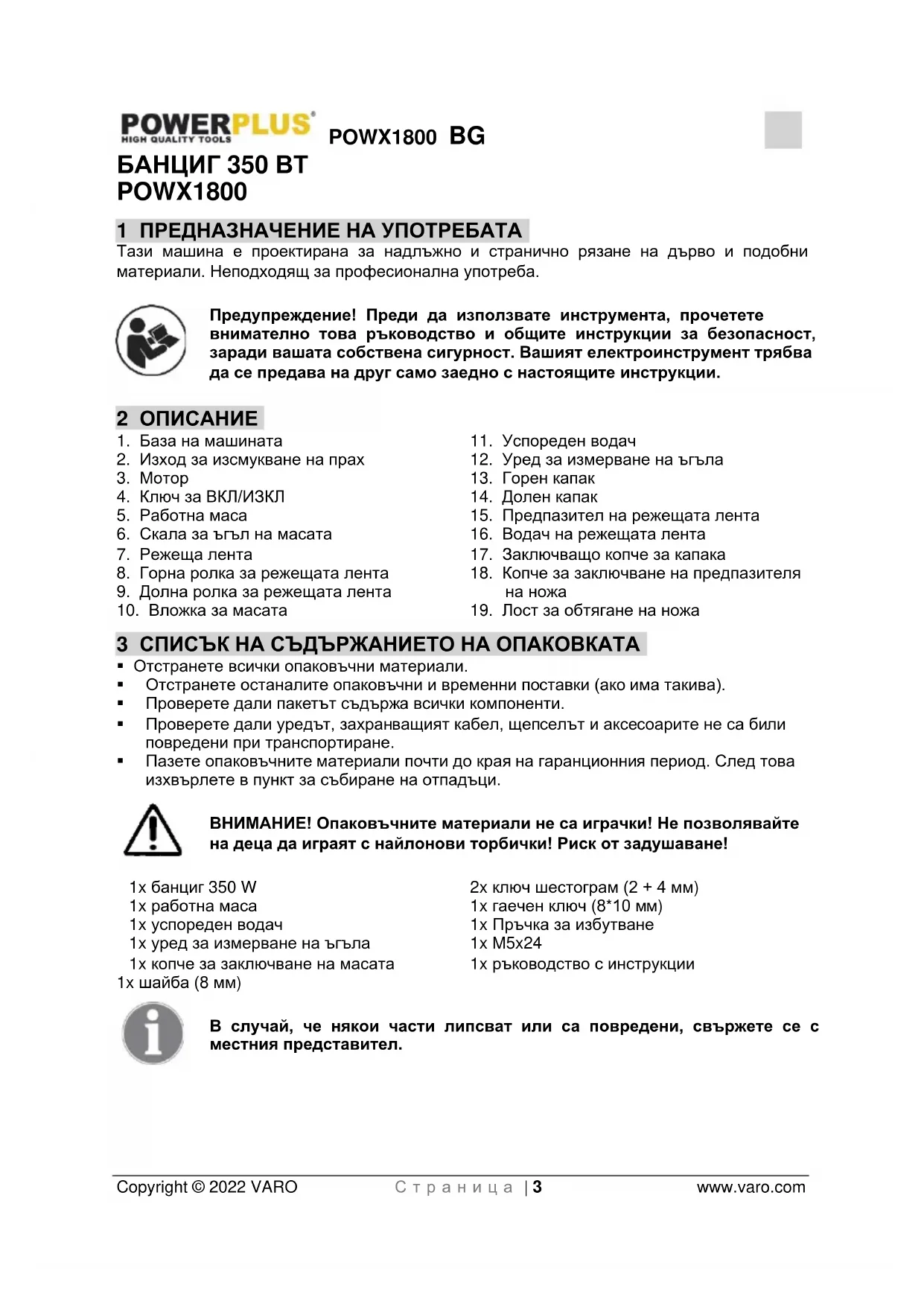

2. Изход за изсмукване на прах

6. Скала за ъгъл на масата

8. Горна ролка за режещата лента

9. Долна ролка за режещата лента

10. Вложка за масата

12. Уред за измерване на ъгъла

15. Предпазител на режещата лента

16. Водач на режещата лента

17. Заключващо копче за капака

18. Копче за заключване на предпазителя

19. Лост за обтягане на ножа

3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА

• Отстранете всички опаковъчни материали.

• Отстранете останалите опаковъчни и временни поставки (ако има такива).

• Проверете дали пакетът съдържа всички компоненти.

• Проверете дали уредът, захранващият кабел, щепселът и аксесоарите не са били повредени при транспортиране.

• Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събиране на отпадъци. ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване! 1x банциг 350 W 1x работна маса 1x успореден водач 1x уред за измерване на ъгъла 1x копче за заключване на масата 1x шайба (8 мм) 2x ключ шестограм (2 + 4 мм) 1x гаечен ключ (8*10 мм) 1x Пръчка за избутване 1x M5x24 1x ръководство с инструкции В случай, че някои части липсват или са повредени, свържете се с местния представител.POWX1800 BG Copyright © 2022 VARO С т р а н и ц а | 4 www.varo.com 4 СИМВОЛИ В случай, че някои части липсват или са повредени, свържете се с местния дистрибутор.

Преди да използвате машината, прочетете ръководството.

Използвайте предпазни средства за ушите.

В съответствие с основните изисквания на Европейски

Носете защитни ръкавици.

Използвайте предпазни средства за очите.

Електрически продукти не трябва да се изхвърлят с домакинските отпадъци. 5 ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА ЕЛЕКТРОИНСТРУМЕНТИ Прочетете всички предупреждения за безопасност и инструкции. Неспазването им може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът „електроинструмент“ в предупрежденията се отнася за вашия захранван от мрежата (с кабел) или за работещ на батерии (без кабел) електроинструмент.

• Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предпоставка за инциденти.

• Не работете с електроинструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Електроинструментите създават искри, които могат да запалят праха или парите.

• Не допускайте присъствие на деца или странични лица, когато работите с електроинструмент. Разсейването може да ви накара да загубите контрол върху

• Винаги проверявайте дали захранващото напрежение съответства на напрежението, посочено върху табелката с номинални стойности.

• Щепселите на електроинструментите трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте никакви щепсели- преходници със заземените електроинструменти. Щепселите, на които не са правени промени, и съответстващите им контакти ще намалят опасността от електрически удар.

• Избягвайте телесен контакт със заземени повърхности, като тръби, радиатори, стилажи и хладилници. Заземяването на вашето тяло води до по-висок риск от електрически удар.

• Не излагайте електроинструменти на дъжд и не ги оставяйте в мокра среда. Ако в електроинструмента влезе вода, тя ще увеличи риска от електрически удар.

• Не повреждайте и не злоупотребявайте с кабела. Никога не го използвайте за пренасяне, дърпане или изваждане от контакта на електроинструмент. Пазете кабела от топлина, масло, остри ръбове или движещи се части. Повредените или оплетени кабели увеличават риска от електрически удар.POWX1800 BG Copyright © 2022 VARO С т р а н и ц а | 5 www.varo.com

• Когато работите с електроинструмент навън, използвайте удължителен кабел, подходящ за употреба на открито. Използването на такъв кабел намалява риска от електрически удар.

• Ако използването на електро инструменти във влажна среда е неизбежно, използвайте захранващ източник с диференциална защита (RCD). Използването на RCD намалява риска от електрически удар.

• Винаги проверявайте дали захранването отговаря на напрежението на информационната табела.

5.3 Лична безопасност

• Бъдете нащрек, внимавайте какво правите и използвайте здравия си разум, когато работите с електроинструменти. Не използвайте електроинструмента, когато сте уморени или сте под влиянието на наркотични вещества, алкохол или лекарства. Моментното невнимание при работа с електроинструменти може да доведе до сериозна телесна повреда.

• Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгащи се защитни обувки, каска или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията.

• Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на електроинструменти с пръст върху ключа за включване или включването им в контакта при ключ в положение включено създава предпоставки за инциденти.

• Преди да включите електроинструмента, отстранете всички регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на електроинструмента, може да доведе до нараняване.

• Не се пресягайте прекалено надалече. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над електроинструмента в неочаквани ситуации.

• Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от електроинструмента. Широките дрехи, бижутата или дългата коса, могат да се заплетат в движещите се части.

• Ако са предоставени устройства за свързването на приспособления за улавяне и събиране на прах, уверете се, че те са свързани и се използват правилно. Използването на тези устройства може да намали опасностите, свързани с праха.

5.4 Използване и грижи за електроинструмента

• Не очаквайте от електроинструмента повече, отколкото той може да извърши. Използвайте правилния електроинструмент за съответното приложение. Правилният електроинструмент ще свърши работата по-добре и по-безопасно, при условията, за които е конструиран.

• Не използвайте електроинструмента, ако ключът за включване и изключване не работи. Електроинструмент със счупен ключ е опасен и трябва да бъде ремонтиран.

• Изключвайте щепсела от контакта, преди да настройвате, да сменяте принадлежности или да прибирате електроинструменти. Подобни предпазни мерки за безопасност намаляват риска от случайно пускане на електроинструмента.

• Съхранявайте електроинструментите, които не се използват, далеч от достъпа на деца и не позволявайте на лица, незапознати с електроинструменти или настоящите инструкции да работят с инструмента. Електроинструментите са опасни в ръцете на необучени потребители.

• Поддръжка. Проверявайте за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върху работата на електроинструмента. Ако електроинструментът се повреди, той трябваPOWX1800 BG Copyright © 2022 VARO С т р а н и ц а | 6 www.varo.com да бъде ремонтиран. Много инциденти са предизвикани от недобре поддържани електроинструменти.

• Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи ръбове е по-малко вероятно да се заклещят и се контролират по-лесно.

• Осигурете сервизно обслужване на вашия електроинструмент само от квалифициран техник, който използва само стандартни резервни части. Това ще гарантира поддържането на задължителните стандарти за безопасност.

5.5 Сервизно обслужване

• Осигурете сервизно обслужване на вашия електроинструмент само от квалифициран техник, който използва само стандартни резервни части. Това ще гарантира поддържането на задължителните стандарти за безопасност. 6 СГЛОБЯВАНЕ Важно. Извадете щепсела на захранващия кабел преди да започнете сервизно обслужване, регулиране или работи по монтажа.

6.1 Монтиране на работната маса (Фиг. D, E и F)

• Премахнете шестостенните болтове M6x24 (а), шайбата и крилчатата гайка от сглобката на работната маса.

• Плъзнете работната маса (5) в банцига, като се уверите, че ножа остава в слота (b)

• Уверете се, че показалецът за ъгъла (с) е разхлабен и сочи надолу, така че да не пречи по време на монтажната процедура.

• Издърпайте копчето за регулиране на ъгъла (d) от задната страна на банцига и подравнете зъбите на скобата за наклон на масата (е) към зъбите на копчето за настройка на ъгъла. Освободете копчето (d).

• Слота на скобата на масата (f) трябва да пасне над 2-те поддържащи шпилки (g).

• Сглобете плоската шайба и копчето за заключване на масата (h) към скобата на

• Завъртете копчето за заключване (h) за да затегнете устройството на масата към рамката на банцига.

• ЗАБЕЛЕЖКА: Ако работната маса не е перфектно нивелирана при настройка от 0°, използвайте болта за регулиране на масата (i), разположен под работната маса, за да коригирате нивото на масата. ПРЕДУПРЕЖДЕНИЕ: Трябва да снемете планката (j) (Фиг. G), като отвинтите двата винта (k) с отвертката, когато накланяте работната маса на ъгъл до 45 градуса. В противен случай рамката (I) ще пречи на работната маса.POWX1800 BG Copyright © 2022 VARO С т р а н и ц а | 7 www.varo.com 7 НАСТРОЙКИ НА БАНЦИГА Важно: Винаги носете предпазни ръкавици, когато работите по режещата лента. Внимание! Преди да извършите работа по оборудването, издърпайте щепсела на захранването. ЗАБЕЛЕЖКА : Горният предпазител на ножа (15) (фиг. A и H) може да бъде отворен за по-лесен достъп до ножа и лагера / страничните

7.1 Обтягане на режещата лента (фиг. A, B, H и I)

• Важно. Ако машината е спряна за дълъг период от време, обтягането на режещата лента (7) трябва да бъде освободено.

• Поради това е важно да проверите обтягането на режещата лента преди да включите машината.

• Разхлабете копчето за изключване на предпазителя на режещата лента (18) (фиг. В) разположено от задната част на триона.

• Повдигнете предпазителя на режещата лента (15) до горе като завъртите копчето за регулиране на предпазителя на ножа (20) обратно на часовника.

• Заключете предпазителя на режещата лента (15) като завъртите копчето за заключване на предпазителя на ножа (18) (фиг. В) по часовника.

• Проверете обтягането като потупате с пръст срещу страната на ножа, по средата между масата и горния водач.

• Ножът не трябва да се огъне повече от 2 мм.

• Повдигнете и завъртете лостът за обтягане (19) по часовника за да увеличите обтягането на ножа или обратно на часовника за да намалите обтягането.

• Проверете и регулирайте обтягането при необходимост, за да се уверите, че ножът е правилно обтегнат.

7.2 Път на режещата лента (фиг. A, J и K)

• Преди първоначално рязане и след всяка смяна на ножа, проверете и настройте пътя на ножа, така че ножът да върви в центъра на колелата.

• Изключете банцига и го разединете от захранването. Уверете се, че ножът не се движи и след това отворете горния и долния капак на колелото (13 и 14).

• Внимателно завъртете ръчно горното колело (8) поне за три оборота (уверете се, че не докосвате ножа) и наблюдавайте движението на ножа.

• Ако ножът се отклонява до някоя от страните на колелото, изпълнете следващата стъпка за да регулирате пътя на ножа.

• Разхлабете заключването на копчето за пътя на ножа (а). Продължете да въртите колелото и бавно завъртете копчето за пътя на ножа (b) в желаната посока, докато ножът се центрира над колелата.

• Завъртането на копчето за пътя на ножа към вас, премества ножа на ляво и завъртането далеч от вас премества ножа на дясно.

• Завъртете колелото още няколко оборота за да се уверите, че сега ножът се движи постоянно в центъра на колелото (d).

• Затворете и заключете капаците (13 и 14).POWX1800 BG Copyright © 2022 VARO С т р а н и ц а | 8 www.varo.com ЗАБЕЛЕЖКА: Банцигът има малък прозорец (е), който позволява инспекция на пътя на ножа без да има нужда да се отварят капаците. ЗАБЕЛЕЖКА: Проследяването на пътя на ножа ще бъде по-трудно с по- тънки ножове.

7.3 Регулиране на водачите на режещата лента

Важно: опората и лагерите на водача трябва да бъдат настройвани всеки път, когато се сменя лентата на триона.

7.3.1 Горен аксиален лагер (фиг. L)

• Разхлабете горния десен болт (а) използвайки ключ шестограм S4 за да регулирате позицията на аксиалния лагер (b) минаващ по задната част на режещата лента.

• Лагерът трябва да бъде позициониран на 0,5 мм от гърба на режещата лента.

• Затегнете отново болта (a).

7.3.2 Горни странични водачи (фиг. M)

• Разхлабете двата винта със скрита глава (а) използвайки ключ шестограм S2 за да настроите двата странични водача при всяка страна на ножа.

• Страничните водачи (b) трябва да бъдат разположени на 0,25 мм от режещата лента (7).

• Затегнете отново винтовете със скрита глава (a).

• Разхлабете долния десен болт (с) използвайки ключ шестограм S4.

• Преместете направляващия блок (d) за да разположите страничните водачи 1 на 2 мм от зъбите на ножа (7).

• Затегнете отново болта (c).

7.3.3 Регулиране на долния лагер на ножа и страничните водачи (фиг. A и N)

• Отворете долния капак на колелото (14).

• Масата може да е необходимо да бъде премахната за по-лесен достъп до регулиращите винтове.

• Процедурата е същата, като при регулирането на горния лагер и водачи.

• Продължете по същия начин, както е обяснено в параграф 7.3.1 и 7.3.2, лагерът и страничните водачи са напълно идентични.

• Заключващият болт „а“ във фигура L и заключващият болт „с“ във фигура М обаче трябва да бъдат достигнати по различен начин, чрез двата отвора (b) в шасито на банцига, директно под работната маса.

• Затворете долния капак на колелото.

7.3.4 Регулиране на ъгъла на работната маса (Фиг. B и O)

• Разхлабете копчето за заключване на масата (а), разположено от задната страна на

• Настройте масата на желания ъгъл, използвайки копчето за регулиране на ъгъла (b) и индикатора за ъгъла (c).

• Масата може да бъде наклонена на 45 градуса.

• Използвайте индикатора на ъгъла (с) и скалата за ъгъла на масата (6) за да потвърдите желания ъгъл и затегнете копчето за заключване на масата (а).POWX1800 BG Copyright © 2022 VARO С т р а н и ц а | 9 www.varo.com ЗАБЕЛЕЖКА: Масата успоредна на ножа съответства на показание на скалата от 0°. 8 СМЯНА НА ЧАСТИ (ФИГ. A, B, C, D и P)

8.1 Смяна на режещата лента

Важно: винаги носете предпазни ръкавици, когато работите по режещата лента.

• Премахнете болта шестограм M6x24, пружинната шайба, плоската шайба и крилчатата гайка (а) (фиг. D) от устройството на работната маса.

• Отворете горния и долния капак на ножа (13 и 14). Настройте горния предпазител на ножа (15) на неговата най-ниска позиция, минимизирайки разстоянието между дъното на предпазителя на ножа и работната маса.

• Отворете капака на предпазителя на ножа (15) като защипете грапавата повърхност от долната лява страна на капака и го издърпате навън (фиг. Н).

• Повдигнете и разхлабете обтягащото копче (19), докато можете да премахнете режещата лента от машината (фиг. Р).

• ЗАБЕЛЕЖКА: Сега е добър момент да почистите вашата режеща лента и да осигурите най-добра производителност.

• Почистете всичкия прах от банцига, дървени стърготини и т.н с индустриална прахосмукачка.

• Уверете се, че колелата и гумените ленти са чисти от дървен прах и стърготини.

• Това способства за добър баланс на колелото и добро движение на ножа.

• Поставете новата режеща лента през направляващите слотове от лявата и дясната страна машината върху горната и долната гумени ленти.

• Позиционирайте режещата лента в центъра на гумените ленти.

• Уверете се, че зъбите на ножа сочат надолу към масата.

• Завъртете копчето за обтягане на ножа (19) по часовника, за да поставите под обтягане новата режеща лента.

• Затворете горния капак на водача на ножа (15), като го натиснете докато щракне на

• Поставете обратно болта шестограм M6x24, пружинната шайба, плоската шайба и крилчатата гайка (а) (фиг. D) от устройството на работната маса.

• След всяка смяна на ножа, уверете се че следвате инструкциите в глава 7 за да регулирате движението на режещата лента, обтягането, както и горния и долния водач на режещата лента.

• Правилната настройка на вашия банциг е необходима за да осигури оптимална производителност на машината.

• След като всички регулирания и настройки са завършени, затворете и заключете горния и долния капак на колелото (13 и 14).

8.2 Критерии за избор на правилна режеща лента.

• Тесни режещи ленти: Подходящи за рязане на малки радиуси.

• Широки режещи ленти: Подходящи за дълги прави разрези в дърво. Тесните режещи ленти имат тенденцията да следват зърното на дървото.

• Зъби на режещата лента: Фините зъби правят фин, но бавен разрез.

• Грубите зъби правят груб на бърз разрез.

• Режещата лента доставена с машината е универсална режеща лента.POWX1800 BG Copyright © 2022 VARO С т р а н и ц а | 10 www.varo.com

8.3 Подмяна на гумените протектори на ролките на режещата лента (Фиг.

• Първо премахнете режещата лента (7), както е описано в параграф 8.1.

• Повдигнете гумения протектор (а) от горната ролка на режещата лента (8) използвайки малка отвертка и го издърпайте от ролката.

• Продължете по същия начин с долната ролка на режещата лента (9).

• Издърпайте новите гумени протектори (а) на ролките на режещата лента (8 и 9).

• Наместете отново режещата лента (7), както е описано в параграф 8.1 и затворете страничните капаци (13 и 14).

8.4 Подмяна на вложката на масата (Фиг. C и Q)

• Вложката на масата (а) трябва да бъде подменена ако е понесла износване или повреди, тъй като в противен случай ще представлява голям риск за нараняване.

• Натиснете отдолу старата вложка за масата (а) извън масата на банцига (5).

• Наместете отгоре новата вложка за масата (а) в масата на банцига (5). 9 ПРЕДИ УПОТРЕБА НА ИНСТРУМЕНТА ЗА ПЪРВИ ПЪТ (ФИГ. A &

• Моля, обърнете внимание на това, че инструментът трябва да бъде поставен в стабилна позиция върху работната маса или свързан с болтове към твърда подложна рамка.

• Има отвори в стойката на машината (1) за нейното закрепване.

• Преди стартиране на машината проверете дали всички капаци и предпазни устройства са правилно монтирани.

• Уверете се, че лентата на банцига (7) се движи свободно.

• Преди включване на инструмента се уверете, че всички движещи се части се движат лесно и че лентата на банцига е инсталирана правилно.

• Преди свързване на инструмента към електрозахранването се уверете, че данните върху фабричната табелка са идентични с данните за мрежата за електрозахранване.

• Проверете детайла, който смятате да режете, за чужди тела като пирони или винтове и ги отстранете, ако е необходимо. 10 РАБОТА Прочетете следните процедури за безопасна работа за да избегнете лично нараняване и/или щети по устройството или детайла.

• Когато работите с лентата на банцига винаги придвижвайте горния водач на лентата на банцига (16) възможно най-близо до детайла.

• Притиснете детайла възможно най-плоско към масата на банцига (5) за да предотвратите засядане на лентата на банцига (7).

• Направлявайте детайла с равномерна скорост на подаване така, че лентата на банцига (14) да може да реже през материала лесно и без засядане.

• Използвайте паралелния ограничител (11) или страничния ограничител (12) за всички рязания, за които те могат да бъдат използвани.

• Винаги направлявайте детайла от най-дългата страна, когато го режете.

• Винаги извършвайте рязането в една операция, когато е възможно.

• Ако нямате друг избор освен да издърпате детайла назад, първо трябва да изключите банцига и да изчакате докато лентата на банцига (7) спре.

10.1 Аспириране на праха (Фиг. B и Q)

За по-добро аспириране на праха от работната повърхност вашата машина може да бъде свързана към обикновена прахосмукачка за домашна употреба.POWX1800 BG Copyright © 2022 VARO С т р а н и ц а | 11 www.varo.com

10.2 Ключ за вкл./изкл. (Фиг. A)

• Стартирайте банцига с натискане на зеления бутон „I“ (Фиг. 4).

• Спрете банцига с натискане на червения бутон „0“ (Фиг. 4). Важно. Банцигът е оборудван с предпазен изключвател за предотвратяване на рестартиране след спиране на електрозахранването.

10.3 Използване на уреда за измерване на ъгъл (Фиг. A и R)

• Плъзнете уреда за измерване на ъгъл (12) в двата жлеба на работната маса (5).

• Развийте обезопасяващия винт (а) на устройството за измерване на ъгъл.

• Настройте желания ъгъл на скалата.

• Затегнете отново обезопасяващия винт (a).

10.4 Използване на успореден водач (Фиг. B и S)

• Успоредният водач (11) се използва за правене на прави разрези.

• Поставете успоредния водач (11) върху работната маса със страна успоредна на

• Настройте разстоянието на успоредния водач (11) спрямо ножа в зависимост от дължината, която искате да режете.

• Заключете го на място, като бутнете надолу ръкохватката за заключване на преградата (a).

• Уверете се, че преградата е заключена преди работа.

10.5 Правене на разрези под ъгъл (Фиг. A, B и T)

• Стендът на банцига може да се наклони навън от 0° до 45° за правене на разрези

• Вижте параграф 7.3.4 относно как да регулирате ъгъла на работната маса. Важно: При правене на разрези под ъгъл, за да обезопасите детайлите, чиито размер позволява, с цел да предотвратите тяхно плъзгане, успоредния водач (11) винаги трябва да бъде поставен от външната дясна страна на масата на банцига (5).

• Ако размерът на детайла позволява, поставете успоредния водач (11) от външната дясна страна на масата на банцига (5).

• Снижете водача на режещата лента (16) колкото е възможно върху детайла.

• Натиснете детайла към успоредния водач (11) с вашата лява ръка.

• Натиснете детайла равен на масата на банцига (5) с вашата друга ръка.

• Сега плъзнете детайла към режещата лента (7) с еднаква скорост на подаване. Важно: След като сте завършили всички настройки, препоръчително е да направите тестово рязане, за да се уверите, че всички зададени размери са правилни.

10.6 Извършване на надлъжно рязане (Фиг. A, B и U)

Надлъжно рязане на детайл.

• Ако е възможно, поставете паралелния ограничител (11) към лявата страна на масата на банцига (5).

• Спуснете водача на лентата на банцига (16) възможно най-близо към детайла.

• Притиснете детайла към паралелния ограничител (11) с дясната си ръка. Притиснете детайла плоско към масата на банцига (5) с другата си ръка.

• Сега плъзнете детайла към лентата на банцига (7) с равномерна скорост.POWX1800 BG Copyright © 2022 VARO С т р а н и ц а | 12 www.varo.com

10.7 Извършване на напречно рязане (A, B, R и S)

• Срежете детайла странично.

• Натиснете уреда за измерване на ъгъл (12) в двата жлеба на работната маса (5) и настройте желания ъгъл на скалата на уреда (12).

• Снижете водача на режещата лента (16) колкото е възможно върху детайла.

• Натиснете здраво детайла към уреда за измерване на ъгъла (12) с вашата дясна

• Натиснете детайла равен на масата на банцига (5) с вашата друга ръка.

• Сега плъзнете детайла към режещата лента (7) с еднаква скорост на подаване.

10.8 Правене на двойни ъглови разрези (Фиг. R и V)

• Срежете детайла странично.

• Натиснете уреда за измерване на ъгъл (12) в двата жлеба на работната маса (5) и настройте желания ъгъл на скалата на уреда (12).

• Снижете водача на режещата лента (16) колкото е възможно върху детайла.

• Натиснете здраво детайла към уреда за измерване на ъгъла (12) с вашата дясна

• Натиснете детайла равен на масата на банцига (5) с вашата друга ръка.

• Сега плъзнете детайла към режещата лента (7) с еднаква скорост на подаване.

10.9 Извършване на свободно рязане (Фиг. V)

Най-характерната функция на банцига е неговата възможност да извършва напълно свободно рязане.

• Спуснете водача на лентата на банцига (16) доколкото е възможно към детайла.

• Притиснете плоско детайла към масата на банцига (5) и го плъзнете бавно към лентата на банцига (7).

• Използвайте ниска скорост за всички видове свободно рязане, тъй като това ще ви позволи да следвате желаната линия по-лесно.

• В някои случаи може да се наложи да извършите грубо рязане на около 5 – 10 мм от действителната линия на рязане.

• Ако кривата, по която искате да режете е с твърде малък радиус за лентата на банцига (7), която използвате, трябва първо да изпълните спомагателни рязания до предния ръб на кривата, така че тези парчета дърво да паднат, когато отрежете окончателния радиус. 11 ПОЧИСТВАНЕ И ПОДДРЪЖКА Внимание! Преди да започнете каквато и да е работа по оборудването, извадете щепсела от контакта

• Вентилационните отвори на уреда трябва да са чисти, за да се предотврати прегряването на двигателя.

• Редовно почиствайте корпуса на машината с мек парцал, по възможност след всяка

• На вентилационните отвори не трябва да има прах и мръсотия.

• Ако мръсотията не пада, използвайте мек парцал, намокрен със сапунена вода. Не използвайте разтворители, като бензин, нафта, спирт, разтвор на амоняк и т.н. Тези разтворители могат да повредят пластмасовите части.POWX1800 BG Copyright © 2022 VARO С т р а н и ц а | 13 www.varo.com

12 ТЕХНИЧЕСКИ ДАННИ Напрежение на захранването 230-240 В ~ Честота на захранването 50 Гц Номинална мощност 350 Вт (S2 :10min) Скорост на лентата на банцига 630 м/мин

Индукционен Дължина на лентата 1511 мм Ширина на лентата 6,5 мм Макс. дълбочина на рязане 89 мм Макс. ширина на рязане 228 мм Размери на масата 313 x 302 мм Ъгъл на рязане 0°- 45°

19 кг Диаметър на изхода за прах 63,5 мм 13 ШУМ Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3) Ниво на звуковото налягане LpA 91 дБ(A) Ниво на звуковата мощност LwA 99 дБ(A) ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 дБ(A). 14 ОТДЕЛ ЗА СЕРВИЗНО ОБСЛУЖВАНЕ НА КЛИЕНТИ

• Повредените превключватели трябва да бъдат сменени от нашия отдел за сервизно обслужване на клиенти след продажба.

• Ако съединителния кабел (или щепсел) е повреден, трябва да бъде заменен със специфичен съединителен кабел на разположение в нашия отдел за сервизно обслужване. Смяната на съединителния кабел може да бъде извършена само от нашия отдел за сервизно обслужване (виж последната страница) или от квалифицирано лице (квалифициран електротехник). 15 СЪХРАНЕНИЕ

• Почистете щателно целия инструмент и принадлежностите му.

• Съхранявайте на недостъпни за деца места в стабилно и безопасно положение, на студено и сухо място, като избягвайте съхранението при прекалено високи или ниски температури.POWX1800 BG Copyright © 2022 VARO С т р а н и ц а | 14 www.varo.com 16 ГАРАНЦИЯ

• Този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител.

• Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи.

• Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.

• Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.

• Ремонти могат да бъдат извършвани само от упълномощен потребителски сервизен център за електроинструменти.

• Можете да получите допълнителна информация на номер 00 32 3 292 92 90.

• Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.

• В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.

• От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.

• Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.

• Устройствата или детайлите, които са заменени съобразно гаранционните условия, следователно остават собственост на Varo NV.

• Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите

• Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.

• Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката. 17 ОКОЛНА СРЕДА Когато уредът ви трябва да бъде заменен след продължителна употреба, не го изхвърляйте с домакинските отпадъци, а по начин съобразен с опазването на околната среда. Ненужните електрически продукти не трябва да бъдат изхвърляни заедно с домакинските отпадъци. Моля проучете къде има възможности за рециклиране. Поискайте от местните власти или от продавача съвети относно рециклирането.POWX1800 BG Copyright © 2022 VARO С т р а н и ц а | 15 www.varo.com 18 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ VARO N.V. –Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Белгия декларират, че Продукт: Банциг 350 W Марка: POWERplus Модел: POWX1800 е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация. Европейски директиви (включително техните промени към датата на подписване, ако са приложими): 2011/65/EU 2006/42/EC Annex IV Notified Body TuV Sud - DE 2014/30/EU Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими): EN61029-1 : 2009 EN61029-2-5 : 2011

EN61000-3-3 : 2013 Съхранител на техническата документация: Филип Ванкеркхов, VARO – Vic. Van Rompuy N.V. Долуподписаният действа от името на Изпълнителния директор на компанията, Ludo Mertens Регулационни въпроси – мениджър по съответствията 01/07/2022, Lier - BelgiumVARO - VIC. VAN ROMPUY nv JOSEPH VAN INSTRAAT 9 - 2500 LIER - BELGIUM
