Produkttype	Båndsag
Merke	PowerPlus
Modell	POWX1800
Strømforsyning	230-240 V~, 50 Hz
Effektforbruk	350 W (S2-10 min)
Motortype	Induksjon
Båndhastighet	630 m/min
Bladlengde	1511 mm
Bladbredde	6,5 mm
Maks. skjæredybde	89 mm
Maks. skjærebredde	228 mm
Bordmål	313 x 302 mm
Bordhelling	0° til 45°
Nettovekt	19 kg
Støvuttaksdiameter	63,5 mm
Lydtrykksnivå	91 dB(A) (K=3)
Lydeffektnivå	99 dB(A) (K=3)
Garanti	36 måneder
Tiltenkt bruk	Tverr- og langsaging av tre og lignende materialer (ikke-profesjonell bruk)
Sikkerhetsutstyr	Bladbeskyttelse, hjuldeksler, sikkerhetsbryter
Vedlikehold	Rengjør jevnlig, smør føringene, skift blad og belter ved slitasje
Reservedeler	Blader, gummibelter, avtakbar plate, sideføringer
Reparerbarhet	La en godkjent fagperson utføre reparasjoner, originale deler anbefales

Ofte stilte spørsmål - POWX1800 PowerPlus

Hvilke typer kutt kan jeg gjøre med båndsagen POWX1800?

Du kan utføre langsaging (på langs), tverrsaging (på tvers), skråsaging (ved å vippe bordet opptil 45°) og frisaging for kurvede former.

Hvordan justere bladspenningen?

Bruk spenningsspaken (19) på toppdekselet. Drei med klokken for å øke spenningen, mot klokken for å redusere. Bladet skal ikke bøye seg mer enn 2 mm når du banker lett på det.

Hvordan sentrere bladet på hjulene?

Åpne hjuldekslene, løsne justeringslåsknappen og drei justeringsknappen til bladet går sentrert på hjulene. Et vindu lar deg kontrollere uten å åpne dekslene.

Hvordan skifte sagbladet?

Koble fra apparatet, fjern bordet om nødvendig, åpne dekslene, løsne spenningsspaken, ta ut det gamle bladet, monter det nye med tennene vendt mot bordet, stram det og lukk dekslene. Bruk vernehansker.

Hva er maksimal skjæredybde?

Maksimal skjæredybde er 89 mm og maksimal skjærebredde er 228 mm.

Hvordan bruke parallellanlegget?

Plasser parallellanlegget på bordet, parallelt med bladet, still inn ønsket avstand basert på kuttet, og lås det med håndtaket. Det muliggjør rette og presise kutt.

Hvordan justere gjæringsanlegget?

Sett gjæringsanlegget inn i en spor i bordet, løsne festeskruen, still inn ønsket vinkel på skalaen, og stram skruen igjen.

Hvilket regelmessig vedlikehold er nødvendig?

Rengjør jevnlig ventilasjonssporene og maskinen med en myk klut. Smør bladføringene (øvre og nedre) med lett olje. Kontroller bladspenning og -justering.

Leveres apparatet uten blad?

Sagen leveres med et universalblad montert. Reserveblader er tilgjengelig: smale for trange radier, brede for rette kutt, fine tenner for langsomme og rene kutt, grove tenner for raske kutt.

Hvordan kan jeg støvsuge støvet?

Sagen har en støvuttaksåpning med diameter 63,5 mm. Du kan koble en vanlig husholdningsstøvsuger til den for å fjerne støv.

BRUKSANVISNING POWX1800 PowerPlus

1 TILTENKT BRUK 3
2 BESKRIVELSE 3
3 PAKKENS INNHOld 3
4 SYMBOLFORKLARING 4
5 GENERELLE SIKKERHETSFORSKRIFTER 4
5.1 Arbeitsplassen 4
5.2 Elektrisk sikkerhet 4
5.3 Personsikkerhet 5
5.4 Vær noyaktig og omhyggelig nár du omgås elektroverktøy... 5
5.5 Service 5
6 MONTERING 6
6.1 Montering av arbeidsbordet (Fig. D, E og F) 6
7 INNSTILLINGER FOR BANDSAGEN 6
7.1 Stramming av sagbladet (Fig. A, B, H og I). 6
7.2 Sagbladspor (Fig. A, J og K) 7
7.3 Justering av sagbladforingene 7
7.3.1 Øvre aksiallager (Fig. L) 7
7.3.2 Øvre sideføringer (Fig. M) 7
7.3.3 Justering av nedre sagbladbærer og sideføringer (Fig. A og N). 7
7.3.4 Justering av vinkelen til arbeidsbordet. (Fig. B og O) 8
8 UTSKIFTING AV DELER (FIG. A, B, C, DOG P) 8
8.1 Skifte sagblad.. 8
8.2 Kriterier for a velge riktig sagblad 9
8.3 Skifte ut gummiforingene pa sagbladhjulene (Fig. A, C og P) 9
8.4 Skifte ut benkinnlegget (Fig. C og Q) 9
9 FØR VERKTØYET BRUKES FOR FØRSTE GANG (FIG. A & C). 9
10 BRUK. 9
10.1 Oppsamling av stov (Fig. B og Q) 10
10.2 Sla pao og av (Fig.A) 10
10.3 Bruke gjaeringsmaleren (Fig. A og R) 10

POWERPLUS HIGH QUALITY TOOLS

POWX1800 NO

10.4 Bruke parallellanlegget (Fig. B og S) 10
10.5 Lage vinkelkutt (Fig. A, B og T) 10
10.6 Langsgaende kutt (Fig. A, B og U) 10
10.7 Lage krysskutt (Fig. A, B, R og S) 11
10.8 Lage dobbelt gjaeringskutt (Fig. R og V) 11
10.9 Frihändskutt (Fig. V) 11
11 VEDLIKEHOLD OG STELL 11
11.1 Rengjoring 11
11.2 Smoring 11
12 TEKNISKE DATA 12
13 STOY 12
14 SERVICEAVDELING 12
15 OPPBEVARING 12
16 GARANTI 13
17 MILJ0 13
18 SAMSVARSERKLÄERING 14

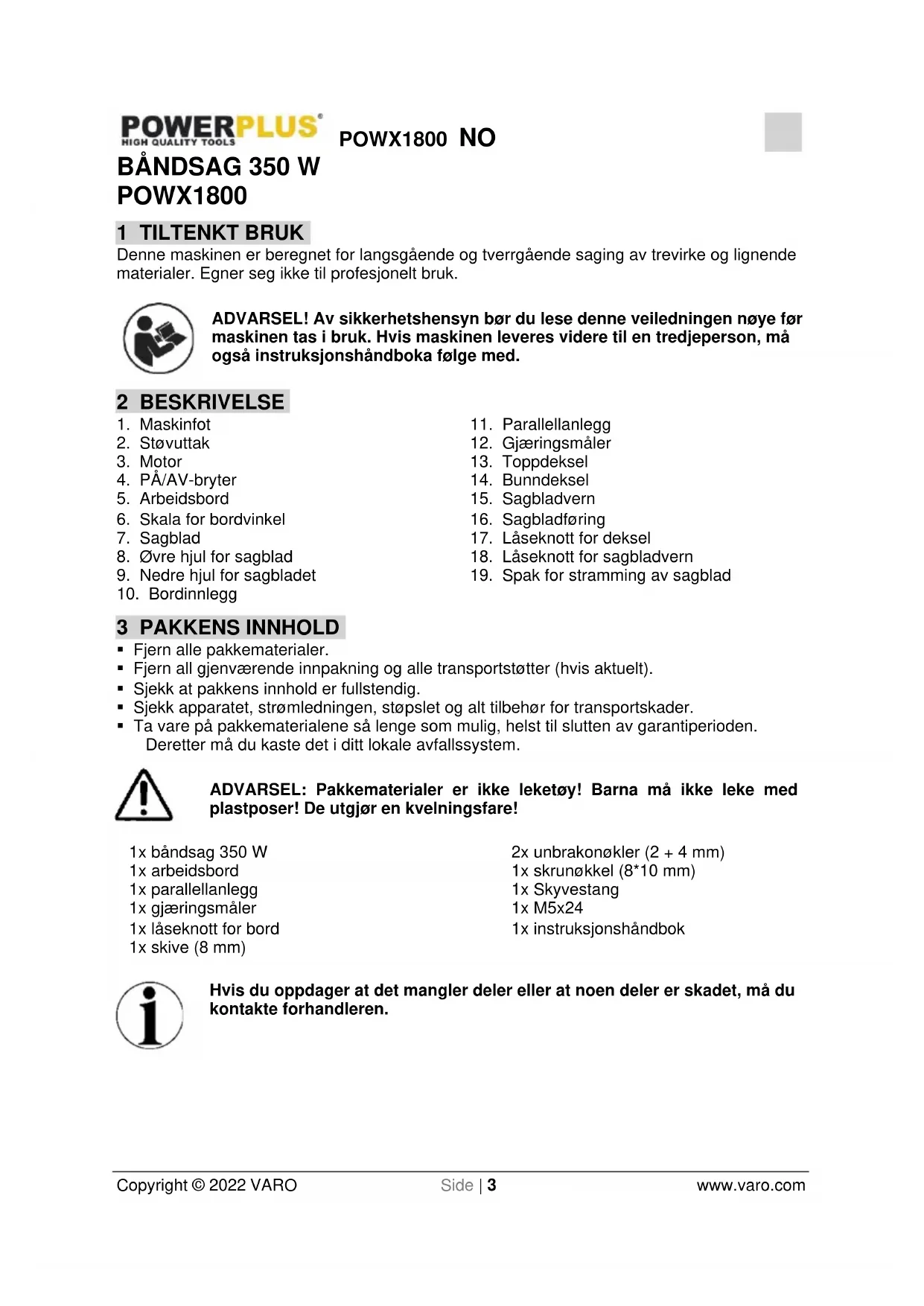

Denne maskinen er beregnet for langsgaende og tverrgaende saging av trevirke og lignende materialer. Egner seg ikke til profesjonelt bruk.

ADVARSEL! Av sikkerhetshensyn bør du leseijkeveiledningen nøye for maskinen tas i bruk. Hvis maskinen leveres videre til en tredjeperson, ma øgså instruksjonshändboka følge med.

2 BESKRIVELSE

1. Maskinfot
2. Stovuttak
3. Motor
4. PAA/V-bryter
5. Arbeidsbord
6. Skala for bordvinkel
7. Sagblad
8. Øvre hjul for sagblad
9. Nedre hjul for sagbladet

10. Bordinnlegg

11. Parallellanlegg

12. Gjaeringsmaler
13. Toppdeksel
14. Bunndeksel
15. Sagbladvern
16. Sagbladfording
17. Laseknott for deksel
18. Laseknott for sagbladvern
19. Spak for stramming av sagblad

3 PAKKENS INNHOld

Fjern alle pakkematerialer.
- Fjern all gjenvaerende innpakning og alle transportstotter (hvis aktuelt).
- Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strömledningen, støpslet og alt tilbehør for transportskader.
- Ta vare pā pakkematerialine sā lenge som mulig, helst til slutten av garantiperioden. Deretter mā du kaste det i ditt lokale avfallssystem.

ADVARSEL: Pakkematerialer er/DDleketoy! Barna ma/DDleke med plastposer! De utgjor en kvelningsfare!

1x bandsag 350 W
1x arbeidsbord
1x parallellanlegg
1x gjaeringsmaler
1x laseknott for bord
1x skive (8 mm)

Hvis du oppdager at det mangler deler uller at noen deler er skadet, ma du kontakte forhandleren.

4 SYMBOLFORKLARING

Disse symbolene brukes i dette instruksjönshändboka eller på maskinen:

	Les instruksjönshåndboka før bruk.		Bruk hørselsvern.
	Advarsel/Fare!	CE	I samsvar med vesentlige krav i EU-direktivene.
	Bruk hansker.		Bruk vernebriller.
i	Viktig informasjon.		Elektriskeprodukter skal ikke kastesammen med husholdningsavfall.

5 GENERELLE SIKKERHETSFORSKRIFTER

Merk! Samtige sikkerhetsregler skal leses. Hvis man ikke følger sikkerhetsreglene kan det före til elektrisk stæt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i det perpetfalgende omfatter elektroverktøy som drives fra strømnettet (med nettkabel) eller batteridrevne elektroverktøy.

5.1 Arbeitsplassen

5.2 Elektrisk sikkerhet

• Hold arbeitsplassen ren og ryddig. Rot og darelig opplyst arbeidsomrade kan fere til ulykker.
• Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan anteenne støv eller damp.
• Hold barn og andre personer unna nár du bruker elektroverktøyet. Forstyrrelser kan före til at du mister kontrollen over apparatet.
• Støpslet på apparatet på passer i stikkontakten. Støpslet på ikke endres. IkkeBruk overgangsplugger med jordee elektroverktøy. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk/Stt.
• Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjoleskap. Hvis kroppen din jordes, øker faren for elektrisk støt.
• Ikke utsett elektroverktøy for regn og fuktighet. Inntrenging av vann i verktøyet øker faren for elektrisk støt.
• Ikke misbruk strømkabelen. Ikke bruik kabelen til á bære elektroverktøyet, henge det opp eller när du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler. Skadete eller flokete kabler øker faren for elektrisk støt.
• Når du bruker elektroverktøy utendørs ma du bare bruke skjøtekabler som er beregnet pa utendørs bruk. Bruk av skjøtekabler som er beregnet pa utendørs bruk reduserer faren for elektrisk støt.
• Hvis du mA bruke elektroverktøy på områder med mye fuktighet, mA du bruke et overspenningsvern. Hvis du bruker et overspenningsvern, vil du redusere faren for støt.
• Husk alltid à kontrollere at strømforsyningen samsvarer med spenningen oppfør pa typeskittet.

5.3 Personsikkerhet

• Elektroverktøy ma brukes med sunn fornuft. IkkeBruk apparatet hvis du er trott ell er er pavirket av narkotika, alkohol eller medikamente. Et oyeblikks uoppmerksomhet nr du Bruker apparatet kan fore til personskader..

• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som stovmaske, sklisikre vernesko, hjelm eller hørsvern, när forholdene krever det, reduserer faren for personskader.

• Unngå utilisiktet oppstart. Forsikre deg om at bryteren er slätt AV För du plugged inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryfteren, eller hvis du plugged inn et verktøy med bryfteren PÅ, inviterer du til ulykker.

Fjern justeringsverktoy eller skrunokler for du slar pa apparatet. Et verktoy eller nokkel som blir sittende i elektroverktoyets bevegelige deler kan fore til personskade.

• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denen maten kan du være i stand til á kontrollere verktøyet også i uventede situasjoner.

• Bruk egnede klær. Ikkebru kvide klær eller smykker. Hold här, klær og hansker unna bevegelige deler. Lõse klær, smykker ell er langt här kan henge seg opp i bevegelige deler.

• Nár det kan monteres støvavtrekk og oppsmålingsinnretninger, på du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støyrelaterte farer.

5.4 Vær noyaktig og omhyggelig nár du omgås elektroverktøy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjore jobben bedre og sikrere nár det arbeider innenfor den belastningen det er beregnet til.

• Ikke bruk elektroverktøyet hvis bryteren ikke kan SLA det på og av. Hvis det ikke lenger er mulig ø kontrollere elektroverktøyet med bryteren, er det farlig ø bruke og ma repareres.

• Trekk stopslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøyet. Disse forholdsreglene forhinder at apparatet startes utilsiktet.

• Oppbevar elektroverktøy som/DDE skal brukes utenfor barns rekkevidde. Ikke la personer du/DDE stoler pa/ell er som/DDE har lest donne bruksanvisingen bruke apparatet. Elektroverktøv er farlige när de brukes av uerfarne personer.

• Elektroverktøy ma vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og/DD, klemmer, om deler er brukket erller skadet og alle andre forhold som kan ha innvirkning pa verktoyets funksjon. Reparer skadete deler ffor du braker verktoyet. Mange ulykker skyldes darrig vedlikeholdte elektroverktoy.

• Hold kutteverktøyene skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere Å bruke.

• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med dette bra克斯anvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formal kan.fore til farlige situacioner.

5.5 Service

La bare kvalifiserte fagfolk reparere elektroverktoyet, og bruk bare originale reservedeler. Pá denen maten kan du være sikker pa at verktoyet er sikkert a bruke.

6 MONTERING

Viktig! Trekk ut stopslet før du starter service, justering eller monteringsarbeider.

6.1 Montering av arbeidsbordet (Fig. D, E og F)

Fiern sekskantbolten M6 x 24 (a), skiven og vingemutteren fra arbeitsbordenheten.
- Skyv arbeidsbordet (5) inn på sagbladet. Pass på at sagbladet holder seg i sporet (b) i bordet.
- Kontroller at vinkelmarkoren (c) er løsnet og peker ned, slick at den ikke hinderer monteringsprosedyren.
- Trekki knotten for Å justere vinkelen (d) på baksiden av sagbladet, og innrett tennene på braketten for Åvippe bordet (e) sik at de passer inn i tennene på knotten for Å justere vinkelen. Slipp knotten (d).
- Sporet i braketen til bordet (f) skal passer over de to feste boltene (g).
- Monter den flaten skiven og laseknotten for bordet (h) inn i bordbraketten.
Vri laseknotten til bordet (h) for a feste bordenheten til sagrammen.
- MERK : Hvis arbeidsbordet ikke er helt vannrett i 0^ -innstillingen, kan du bruke bolten for justering av bordet (i), plassert under arbeidsbordet, for Å korrigere bordvinkelen.

OBS! Trekk ut stopslet for du utforer arbeid pa utstyret.

MERK: Det øvre sagbladvernet (15) (Fig. A og H) kan apnes for a gi enklere tilgang til sagbladet og bæreren / sideføringene.

7.1 Stramming av sagbladet (Fig. A, B, H og I)

• Sagbladet (7) må vare lösnet.
  Det er derfor viktig at du kontrollerer strammingen til sagbladet for du skrur pa maskinen.
• Løsne sagbladet med laseknotten (18) (Fig. B) som er plassert på baksiden av sagen.
• Hev sagbladvernet (15) helt opp ved á dreie justeringsknotten for sagbladvernet (20) i refningen mot klokka.
• Lås sagbladvernet (15) ved à vri laseknotten for sagbladvernet (18) (Fig. B) i retningen med klokka
• Kontroller sagbladets stramming ved à slå en finger mot sider av bladet, omtrent halvveis mellem bordet og det øvre vernet.
• Sagbladet skal jegke bevege seg mer enn 2 mm.
• Løft opp og vri strammespaken (19) i retningen med klokka for Å öke sagbladstrammingen, og i retningen mot klokka for Å redusere stramheten.
• Kontroller og juster stramheten ved behov for a forsikre deg om at sagbladet er riktig strammet.

Før det forste kuttet, og etter hver gang du har skifet sagblad, ma du kontrollere og justere sagbladets spor sik at bladet er posisjonertmidt pa hjulene.
- Skru av bändsagen og trekk ut stöpslet fra stikkontakten. Forsikre deg om at sagbladet ikke beveger seg før du apner bade det øvre og det nedre hjuldekslet (13 og 14).
Roter forsiktig det øvre hjulet (8) for hand minst tre rotasjoner (pass pa at du ikke berør sagbladet), og se pa hvordan sagbladet beveger seg underveis.
- Hvis sagbladet beveger seg mot den ene aller andre sider av hjulet, ma du folge de nests te trinnene for a justere sagbladets spur.
- Løsne laseknotten for sagbladsporet (a). Fortsette Å rotere hjulet og vri spor-knotten (b) sakte i onsket retning til sagbladet ligger mitt på hjulene.
- Ved à vri knotten for à justere sagbladsporet mot deg, vil sagbladet flytte seg mot venstre. Hvis du vir knotten bort fra deg, flytter sagbladet seg mot høyre.
Roter hjulet noen runder ekstra for a forsikre deg om at sagbladet na forblirmidt pahjulet (d).
Lukk og steng dekslene (13 og 14).

MERK: Sagen er utstyrt med et lite vindu (e) som gjør at du kan kontrollere sagbladets posisjon uten Å äpne dekslene.

MERK: Sagbladsporingen vil vare vanskeligere med tynnere sagblad.

7.3 Justering av sagbladforingene

Viktig: Støtten og styrelagrene på justeres hvver gang sagbladet blir skifteut.

7.3.1 Øvre aksiallager (Fig. L)

• Løsne den øvre bolten på høyre side (a) ved hjelp av S4-unbrakonøkkelen for Å justere posisjonen til aksiallageret (b) som går langs baksiden av sagbladet.
  Lageret skal posisjoneres sik at det er 0,5 mm fra baksiden av sagbladet.
• Stram til bolten (a).

7.3.2 Øvre sideføringer (Fig.M)

• Løsne de to settskruene (a) ved hjelp av S2-unbrakonøkkelen for Å justere de to sideføringene på haver side av sagbladet.
  Sideføringene (b) skal posisjoneres 0,25 mm fra sagbladet (7).
• Stram til settskruene (a) igjen.
• Løsne den nedre bolten på høyre side (c) ved hjelp av S4-unbrakonøkkelen.
• Flytt forghingsblokken (d) for a posisjonere sidef.orgingene 1 til 2mm fra tennene pa sagbladet (7).
• Stram til bolten (c).

7.3.3 Justering av nedre sagbladbærer og sideføringer (Fig. A og N)

• Apne det nedre hjuldekslet (14).

• Det kan vare nødvendig á fjerne bordet for á fá lettere tilgang til justeringsskruene.
  Prosedyren er den samme som justeringen av bæreren og f-ringene oppe.
  Fortsett på samme mæte som beskrevet i avsnittene 7.3.1 og 7.3.2; bæreren og sideføringene er helt like.

• Det er imidlertid forskjell på hvordan man fär tilgang til lasebolten «a» i figur L og lasebolten «c» i figur M. Disse fär man tilgang til via de to hullene (b) i sag-chassiset rett under arbeidsbordet.
  Lukk det nedre hjuldekslet.

7.3.4 Justering av vinkelen til arbeidsbordet. (Fig. B og O)

• Lõsne laseknotten til bordet (a) som er plassert på baksiden avbandsagen.
• Juster bordet til ønsket vinkel ved hjelp av justeringsknotten (b) og vinkelindikatoren (c).
• Bordet kan vippes 45 grader.
• Bruk vinkelindikatoren (c) og bordets vinkelskala (6) for a kontrollere at bordet er justert til riktig vinkel, og stram deretter til laseknotten (a).

MERK: Når bordet er vinkelrett i forhold til sagbladet, tilsvarer dette vinkelindikasjonen 0^ på skalaen.

Fjern sekskantbolten M6 x 24, fjærskiven, den flate skiven og vingemutteren (a) (Fig. D) fra arbeidsbordenheten.
- Apne øvre og nedre sagbladdeksel (13 og 14). Still det øvre sagbladvernet (15) til den laveste stillingen, for a redusere avstanden mellom undersiden av sagbladet og arbeidsbordet.
- Apne dekslet til sagbladvernet (15) ved Å trekke ut den rillete overflaten nederst på venstre side av dekslet (Fig. H).
- Løft opp og løsne strammeknotten (19) sá mye at du kan fjerne sagbladet fra maskinen (Fig. P).
- MERK: Dette er et godt tidspunkt for Å rengjore bändsagen og sikre best mulig ytelse.
Fjern alt sagstov, trebiter o.l. med en vanlig stovsuger.
- Kontroller at hjulene og gummibandene er frie for sagstov og flis.
- Dette vil gjore at hjulene er balanserte og at sagbladet har et godt spor.
- Monter det nye sagbladet ved Å före det gjennom føringssporene på venstre og høyreside av maskinen og på det øvre og nedre gummibandet.
- Posisjoner sagbladet midt på gummibandene.
- Kontroller at tennene på sagbladet peker ned mot bordet.
- Drei knotten for Å stramme bladet (19) i retningen med klokka for Å sette det nye sagbladet i spenn.
- Steng dekslet til øvre sagbladføring (15) ved ø dytte det inn til det klikker på plass.
- Skift ut sekskantbolten M6x24, fjærskiven, den flate skiven og vingemutteren (a) (Fig. D) på arbeidsbordenheten.
- Etter hver gang du har skiftet sagblad, ma du folge instruksjonene i kapittel 7 for a justere sagbladsporet, strammingen av sagbladet samt de Øvre og nedre sagbladf-ringene.
Det er nodvendig a finjustere bandsagen for a sikre at maskinen yter optimalt.
- Når alle justeringene og finjusteringene er fullfør, kan du lukke og stenge øvre og nedre hjuldeksen (13 og 14).

8.2 Kriterier for a velge riktig sagblad

Smale sagblad: Egnet for á kutte smá radier.
- Brede sagblad: Egnet for á kutte lange, rette kutt i tre. Smale sagblader har en tendens til á ffolge trefibrene.
- Sagbladets tenner: Fine tenner kutter fint, men sakte.
Grove tenner gir et grovere, men raskere utfør kutt.
- Sagbladet som følger med maskinen, er et universelt sagblad.

8.3 Skifte ut gummifaringene pa sagbladhjulene (Fig. A, C og P)

Fjern forst sagbladeet (7) sik det er beskrevet i avsnitt 8.1.
- Løft gummiføringen (a) opp på toppen av sagbladhjulet (8) ved hjelp av en liters skrutrekker, og trekk den deretter av sagbladhjulet.
Fortsett pa samme mate pa det nedre sagbladhjulet (9).
- Monter deretter de nye gummiforgingene (a) pà sagbladhjulene (8 og 9).
- Monter tilbake sagbladet (7) sik det er beskrevet i avsnitt 8.1 og lukke sidedekslene (13 og 14).

8.4 Skifte ut benkinnlegget (Fig. C og Q)

• Benkinnlegget (a) mä skiftes ut hvis det blir skadet eller hvis det er fare for at det kan forårsake skader.
• Trykk det gamle benkinnlegget (a) ut av sagbenken (5) nedenfra.
• Monter det nye benkinnlegget (a) inn i sagbenken (5) ovenfra.

9 FØR VERKTØYET BRUKES FOR FØRSTE GANG (FIG. A & C)

• Merk deg at verktøyet må plasseres i en stabil stilling på en arbeidsbenk, eller boltes fast til et solid stativ.
• Det er hull i maskinfoten (1) for á kunne skru den fast.
  För du starter maskinen ma du sjekke at alle deksler og sikkerhetsanordninger er korrekt montert.
• Pase at sagbladeet (7) kan beveges fritt.
  F du slar verktoyet pma du pase at alle bevegelige deler beveges fritt og at sagbladet er korrekt installment.
  För du kobler verktøyet til strømforsyningen må du kontrollere at nettspenningen tilsvaren nominell speffenning på typeskittet.
• Sjekk at arbeidsstykkene du vil kutte/DDIkke inneholder fremmedlegemer som skruer og spiker, og fjern disse ved behov.

10 BRUK

Les falgende prosedyrer for trygg bruk for a redusere faren for personskade, skade pa verktoyet ellr pa arbeidsstykket.

• Nár du arbeider med bändsagen ma øvre sagbladføring (16) alltid stilles sa nærme arbeidsstykker som mulig.
  Trykk arbeidsstykket sa flatt som mulig mot sagbenken (5) for a hindre at sagbladet (7) kiler seg fast.
• For arbeidsstykket med jevn hastighet sik at sagbladet (7) lett kan kutte gjennom materiaiet uten Å kile seg fast.
• Bruk parallellanslaget (11) eller sideanslaget (12) for alle kutt der de kan brukes.
• For alltid arbeidsstykket fra den lengste siden nár du kutter.
  Gjennom for alltid kuttet i en operasjon sa sant dette er mulig.
• Hvis du ikke har=noe valg og ma trekke et arbeidsstykke tilbake, ma du forst slå av bändsagen og vente til sagbladet (7) stå helt stille.

10.1 Oppsamling av stov (Fig. B og Q)

For a sample opp stovet pa arbeidsoverflaten bedre, kan maskinen kobles til en vanlig husholdningsstovsuger.

10.2 Sla pa og av (Fig. A)

Viktig: Bandsagen er utstyrt med en sikkerhetsbryter som hinder automatisk gjenoppstarting etter et strømavbrudd.

10.3 Bruke gjaeringsmaleren (Fig.A og R)

• Skyv gjaeringsmaleren (12) inn i et av de to sporene pa arbeidsbordet (5).
• Løsne festeskruen (a) på gjæringsmåleren (12).
• Still inn onsket vindel på skalaen.
• Stram til festeskruen (a) igjen.

10.4 Bruke parallellanlegget (Fig. B og S)

• Parallellanlegget (11) brukes for à lagerette kutt.
• Plasser parallellanlegget (11) på arbeidsbordet sik at sider er parallell med sagbladet.
• Juster avstanden mellom parallellanlegget (11) og sagbladet ut fra lengden du ønsker á kutte.
• Lás det pá plass ved á dyttne ned lasespaken pa enden (a).
  Forsikre deg om at anlegget er skikkelig festet f#r du begyinner a sage.

10.5 Lage vinkelkutt (Fig. A, B og T)

Vinkelen til sagbenken (5) kan justeres fra 0^ til 45^ mot ytterkanten for a lage vinkelkutt.
- Se avsnitt 7.3.4 for mer informasjon om hvordan du kan justere vindelen på arbeidsbordet.

Viktig: For a sikre arbeidsstykker som er av en slick størrelse at det er mulig, kan du montere parallellanlegget (11) pa høyre ytterkant av sagbenken (5) nár du vil utføre vinkelkutt.

• Hvis arbeidsstykket er av en slick størrelse at det er mulig, kan du montere parallellanlegget (11) på hoyre ytterkant av sagbenken (5).
• Senk sagbladforgen (16) sna namerme som mulig arbeidsstykket.
• Skru pà bándsagen.
• Press arbeidsstykket mot parallellanlegget (11) med venstre.Hand.
• Press arbeidsstykket flatt ned mot sagbenken 5) med høyre.Hand.
• Skyv arbeidsstykket mot sagbladet (7) i jevn hastighet.

Viktig: Etter at du har fullfort alle justeringene, er det anbefalt at du utfører et testkutt for a kontrollere at alle dimensjonene du har stilt, er riktige.

Kutte et arbeidsstykke i lengderetning.

• Om mulig monteres parallellanlegget (27) på venstre side av sagbenken (6).
• Senk sagbladføringen (22) sä langt som mulig ned pa arbeidsstykket.
• Sla pā bándsagen.
• Trykk arbeidsstykket mot parallellanlegget (27) med høyre hare. Trykk arbeidsstykket flatt mot sagbenken (6) med den andre harende.
• Skyv ná arbeidsstykket mot sagbladet (14) med jevn hastighet.

10.7 Lage krysskutt (Fig. A, B, R og S)

Kutte et arbeidsstykke pa tvers.
- Skyy gjæringsmåleren (12) inn i et av de to sporene på arbeidsbordet (5), og still inn onsket vindel på skalaen på gjæringsmåleren (12).
- Senk sagbladforgen (16) sà nærme som mulig arbeidsstykket.
- Skru pa bandsagen.
- Press arbeidsstykket mot qjaeringsmaleren (12) med høyre hand.
- Press arbeidsstykket flatt ned mot arbeidsbordet (5) med den andere händen.
- Skyy arbeidsstykket mot sagbladet (7) i jevn hastighet.

10.8 Lage dobbelt gjaeringskutt (Fig. R og V)

Kutte et arbeidsstykke pa tvers.
- Skyv gjæringsmåleren (12) inn i et av de to sporene på arbeidsbordet (5), og still inn onsket vindel på skalaen på gjæringsmåleren (12).
- Senk saqbladforgen (16) sā nærme som mulig arbeidsstykket.
- Skru pa bandsagen.
- Press arbeidsstykket mot gjaeringsmaleren (12) med høyre.Hand.
- Press arbeidsstykket flatt ned mot arbeidsbordet (5) med den andere händen.
- Skyv arbeidsstykket mot sagbladet (7) i jevn hastighet.

OBS! Trekk stopslet ut av stikkontakten før du utfører noe arbeid pa maskinen.

11.1 Rengjoring

• Hold maskinens ventilasjonsåpninger rene for a forbhindre overopbehing av motoren.
• Rengjør maskinhuset regelmessig jevnlig med en myk klut, helst etter hver gangs bruk.
• Hold ventilasjonsåpningene fri for støv og skitt.
  Hvis noe smuss er vanskelig Å fjerne, kan du bruke en klut fuktet med sapevann.

Du ma aldri bruke lsemidler som bensin, alcohol, ammoniakkvann osv. Disse lsemidlene kan skade plastdelene.

11.2 Smoring

Smør sagbladfaringene(19) (20) (21) (ovre og nedre) med javne mellomrom.

12 TEKNISKE DATA

Nettspenning	230-240 V~
Nettfrekvens	50 Hz
Nominell effekt	350 W (S2:10min)
Motortype	Induksjon
sagbladhastighet	630 m / min
Sagbladlengde	1511 mm
Sagbladbredde	6,5 mm
Maks kuttedybde	89 mm
Maks kuttebredde	228 mm
Benkens størrelse	313 x 302 mm
Gjæring	0°-45°
Vekt	19 kg
Diameter støvuttak	63,5 mm

13 STOY

Stoyemisjonsverdier malt i samsvar med relevant standard. (K = 3)

Lydtrykknivå LpA 91 dB (A)

Lydeffektnivá LwA 99 dB(A)

VIKTIG! Bruk hørselsvern nár lydtrykke er over 85 dB(A).

14 SERVICEAVDELING

• Skadede brytere ma byttes ut av vart serviceverksted.
• Hvis det oppstår skade på strømkabelen (eller stoppslet), på denne byttes ut med en ny spesialkabel som fås kjöpt hos kundeservice. Strømkabelen på bare skiftes av vind kundeservice (se siste side) eller av en kvalisert person (elektriker).

15 OPPBEVARING

Gjør maskinen og tilbehoret grundig rent.
- Oppbevar maskinen utenfor barnas rekkevidde, i stabil og sikker stilling, pa et kjolig og tort sted. Unnga for hove erler lave temperaturer.

16 GARANTI

• Dette produit garanteres for en période pa 36 maneder fra datoen produits ble kjopt av Forste bruker.
• Denne garantien dekker alle material- eller produksjonsfeit, med unntak av: batterier, ladere, defekte deler som ffolge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.
• Skader og/eller defekter som skyldes ukorrekt bruk dekker heller ikke av garantien.
  Vi fraskriver oss ogsa alt ansvar for personskader som skyldes ukorrekt bruk av verktoyet.
• Reparasioner mä utføres ved et autorisert kundeserviceenter for Powerplus-verktøv.
  Du kan alltid fà flere opplysninger yed à ringe 00 32 3 292 92 90.
• Alle transportkostnader skal alltid betales av kunden, med mindede noe annet er skriftlig avtalt.
• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.
• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (brukt til noe som produitet ikke er beregnet for), ikke-kompetent bruk (for eksempel ved at anvisingene i handboken ignoreres), feilaktig montering, lynnedslag eller feil nettpenning. Denne listen er ikke begrensende.
  Garantikrav som aksepteres vil aldri fore til en forlengelse av garantiperioden. Heller icke vil en ny garantperiode starte dersom produit erstattes.
• Produktier ihrer deler som erstattes under garantien, tilfaller Varo NV.
  Vi forbeholder oss retten til a avvise ethvert krav der kjopet ilke kan verifiseres, ellr naret er apenbart at produktet ici har blitt korrekt vedlikeholdt (rene ventilasjonsapninger, kullborster skiftet regelmessig, osv.).
  Du ma ta vare pa kvitteringen som bevis pa datoen for kipet.
• Verktøyet på returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasien), sammen med kvittering på kiøpet.

17 MILJØ

Hvis det skulle vare nadvendig Å skifte ut maskinen etter lang tids bruk, ma den ikke kastes i husholdningsavfallet. Kast den pa en miljømessig forsvarlig mate. Avfall produsert av elektriske maskiner bør ikke bli behandlet som normalt husholdningsavfall. Sorg for a resirkulere der hvor spesialanlegg eksisterer. Be lokale myndigheter eller forhandler om råd angænde tømming og resirkulering.

18 SAMSVARSERKLÄERING

Vario

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - Belgia, erklærer at,

produkt: Bändsag 350 W

merke: POWERplus

modell:POWX1800

oppfyller de vesentlige kravene og andre relevante bestemmelse i gjeldende EU-direktiver, basert påBruken av europeiske, harmoniserte standarder. Enhver u autorisert endring av apparatet vil annullere dette erklæringen.

EU-Direktiver (med eventuelle endringer inntil dato for underskrift):

2011/65/EU

2006/42/EC Annex IV Notified Body TuV Sud - DE

2014/30/EU

Europeiske harmoniserte standarder (med eventuelle endringer inntil dato for underskrift):

EN61029-1:2009

EN61029-2-5:2011

ENIEC55014-1:2021

EN IEC55014-2:2021

EN IEC 61000-3-2:2019

EN61000-3-3:2013

Oppbevarer av teknsik dokumentasjon: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

Ludo Mertens

Regulatoriske saker - Samsvarsleder

2x unbrakongle (2 og 4 mm)

1 x arbejdsbord

10.2 Taending og slukning (Fig. A)

Bandsaven startes ved at trykke pa den gronne "I" knap (4).
Bandsaven stoppes ved at trykke pa den rode "0" knap (4).

Apparatbeskrivelse: Bandsav 350 W

Varemaerke: POWERplus

5.3 Personlig sakerhet

8.2 Kriterier for val av ratt sagband
