ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ B 50 W Bp Pack Kärcher

Potpisnici deluju po nalogu i uz punomoć upravnog odbora. Lice ovlašćeno za dokumentaciju: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: [phone] Faks: [phone] Winnenden, 2021/08/01 Περιεχόμενα Γενικές υποδείξεις Πριν από την πρώτη χρήση της συσκευής, διαβάστε αυτές τις γνήσιες οδηγίες χρήσης καθώς και τις συνοδευτικές υποδείξεις ασφαλείας. Εφαρμόζετε αυτές τις οδηγίες. Φυλάξτε τα δύο βιβλιαράκια για μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη.

Αυτή η ηλεκτρική σκούπα στίλβωσης και αναρρόφησης χρησιμοποιείται για τον υγρό καθαρισμό επίπεδων

Με τη ρύθμιση της ποσότητας νερού, απορρυπαντικού και της ταχύτητας κίνησης, η συσκευή μπορεί να προσαρμόζεται στην εκάστοτε εργασία καθαρισμού. Η συσκευή μπορεί να προσαρμόζεται στην εκάστοτε εργασία καθαρισμού με την επιλογή κατάλληλου προγράμματος καθαρισμού.

εργασίας και η χωρητικότητα των δοχείων καθαρού και ακάθαρτου νερού (βλ. Κεφάλαιο Τεχνικά χαρακτηριστικά) επιτρέπουν αποτελεσματικό καθαρισμό με μεγάλη διάρκεια ζωής. Η συσκευή είναι αυτοκινούμενη. Οι μπαταρίες μπορούν να φορτίζονται με ενσωματωμένο φορτιστή. Ο φορτιστής μπορεί να λειτουργεί με τάση 100-240 V.

Ανάλογα με την εκάστοτε εργασία καθαρισμού, η συσκευή μπορεί να εξοπλιστεί με διάφορα εξαρτήματα. Ζητήστε τον κατάλογό μας ή επισκεφτείτε μας στο διαδίκτυο στη διεύθυνση www.kaercher.com. Προβλεπόμενη χρήση Η συσκευή αυτή προορίζεται για επαγγελματική και βιομηχανική χρήση, π.χ. σε ξενοδοχεία, σχολεία, νοσοκομεία, εργοστάσια, καταστήματα, γραφεία και εταιρείες ενοικιάσεων. Χρησιμοποιείτε αυτή τη συσκευή αποκλειστικά και μόνο σύμφωνα με τα στοιχεία στις παρούσες οδηγίες χρήσης. ●Η συσκευή επιτρέπεται να χρησιμοποιείται μόνο για τον καθαρισμό λείων δαπέδων που δεν είναι

στην υγρασία ή στο γυάλισμα. ●Η συσκευή δεν είναι κατάλληλη για τον καθαρισμό παγωμένων δαπέδων (π.χ. ψυγείων). ●Η συσκευή έχει σχεδιαστεί για τον καθαρισμό εσωτερικών δαπέδων ή σκεπαστών χώρων. ●Η συσκευή είναι κατάλληλη για χρήση σε θερμοκρασίες 5-40 °C. ●Η συσκευή πρέπει να αποθηκεύεται σε χώρο προστατευμένο από παγετό. ●Η συσκευή δεν είναι κατάλληλη για χρήση σε χώρους όπου υφίσταται κίνδυνος έκρηξης. ●Η συσκευή δεν επιτρέπεται να αναρροφά εύφλεκτα αέρια, μη αραιωμένα οξέα ούτε διαλύτες. Σε αυτά ανήκουν η βενζίνη, τα διαλυτικά χρώματος ή το πετρέλαιο θέρμανσης, τα οποία μπορούν να δημιουργήσουν εκρηκτικά μείγματα, εάν αναμειχθούν με τον αέρα αναρρόφησης. Επιπλέον, η ακετόνη, τα συμπυκνωμένα οξέα και τα διαλυτικά, καθώς προκαλούν διάβρωση των υλικών που χρησιμοποιούνται στη συσκευή. ●Οι αντιδραστικές μεταλλικές σκόνες (π.χ. αλουμίνιο, μαγνήσιο, ψευδάργυρος) σε συνδυασμό με ισχυρά

και όξινα απορρυπαντικά δημιουργούν εκρηκτικά αέρια. ●Η συσκευή δεν προορίζεται για τον καθαρισμό δημόσιων δρόμων. ●Λάβετε υπόψη το επιτρεπόμενο επιφανειακό φορτίο του εδάφους (βλ. Κεφάλαιο Τεχνικά χαρακτηριστικά). ●Η συσκευή επιτρέπεται να εξοπλίζεται μόνο με γνήσια εξαρτήματα και ανταλλακτικά. ●Κατά τη χρήση φορτιστών ή μπαταριών επιτρέπεται να χρησιμοποιούνται μόνο τα εγκεκριμένα

• που παρατίθενται στο εγχειρίδιο λειτουργίας. Κάποιος διαφορετικός συνδυασμός θα πρέπει να επιβεβαιωθεί από τον προμηθευτή του τροφοδοτικού ή της μπαταρίας. Προστασία του περιβάλλοντος Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Ανακυκλώνετε τις συσκευασίες με περιβαλλοντικά ορθό τρόπο. Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά και, συχνά, επίσης εξαρτήματα όπως απλές και επαναφορτιζόμενες μπαταρίες ή λάδια, που σε περίπτωση λανθασμένης χρήσης ή απόρριψης μπορούν να θέσουν σε κίνδυνο την ανθρώπινη υγεία και το περιβάλλον . Ωστόσο, αυτά τα συστατικά είναι απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα. Υποδείξεις σχετικά με συστατικά (REACH) Ενημερωμένες πληροφορίες σχετικά με τα συστατικά θα βρείτε στη διεύθυνση: www.kaercher.de/REACH Παρελκόμενα και ανταλλακτικά Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια ανταλλακτικά, καθώς αυτά εγγυώνται την ασφαλή και απρόσκοπτη λειτουργία της συσκευής. Πληροφορίες σχετικά με τα παρελκόμενα και τα ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com. Παραδοτέος εξοπλισμός Κατά την αφαίρεση από τη συσκευασία ελέγξτε την πληρότητα των περιεχομένων. Σε περίπτωση που λείπουν παρελκόμενα ή έχουν προκληθεί ζημιές κατά τη μεταφορά, ενημερώστε τον προμηθευτή σας. Υποδείξεις ασφαλείας Πριν την πρώτη χρήση της συσκευής, διαβάστε και λάβετε υπόψη τις παρούσες οδηγίες χρήσης και το συνοδευτικό έντυπο υποδείξεων ασφαλείας για συσκευές καθαρισμού με βούρτσες, Αρ. 5.956-251.0 και ενεργήστε ανάλογα. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η συσκευή μπορεί να ανατραπεί Κίνδυνος τραυματισμού Μην χρησιμοποιείτε τη συσκευή σε επιφάνειες με κλίση. Uslovi okruženja Dozvoljeni opseg temperature °C 5 p. 40
• Maks. temperatura vode °C 50 50 50 Pritisak vode sistema punjenja MPa (bar) 1(10) 1(10) 1(10) Pritisak vode rezervoara za prljavu vodu-sistem za ispiranje MPa (bar) 1 (10) 1 (10) 1 (10) Relativna vlažnost vazduha % 20 p. 90
• 20 p. 90
• 20 Uspon Maks. uspon u radnom području %222 Utvrđene vrednosti prema EN 60335-2-72 Vrednost vibracije na šaci i ruci m/s p. 90

• Normalan režim rada dB(A) 81 81 81 D 51 D 60 R 55 Γενικές υποδείξεις p. 204
• Λειτουργία p. 204
• Προβλεπόμενη χρήση p. 204
• Προστασία του περιβάλλοντος p. 204
• Παρελκόμενα και ανταλλακτικά p. 204
• Παραδοτέος εξοπλισμός p. 204
• Υποδείξεις ασφαλείας p. 204
• Περιγραφή συσκευής p. 205
• Έξυπνο κλειδί p. 206
• Συναρμολόγηση p. 206
• Θέση σε λειτουργία p. 207
• Ενεργοποίηση συσκευής p. 207
• Σύζευξη του smartphone p. 207
• Απαιτήσεις συντήρησης p. 207
• Λειτουργία p. 207
• Μεταφορά p. 209
• Αποθήκευση p. 209
• Φροντίδα και συντήρηση p. 209
• Αντιμετώπιση βλαβών p. 210
• Παρελκόμενα p. 212
• Τεχνικά χαρακτηριστικά p. 212
• Εγγύηση p. 213
• Δήλωση συμμόρφωσης EΕ Ελληνικά 205 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος ατυχήματος λόγω εσφαλμένης λειτουργίας Ενδεχόμενος τραυματισμός ατόμων. Οι χειριστές πρέπει να εκπαιδευτούν κατάλληλα στη χρήση αυτής της συσκευής. Η συσκευή επιτρέπεται να λειτουργεί μόνο όταν είναι κλειστά όλα τα καπάκια και τα καλύμματα. Συστήματα ασφαλείας p. 213

Ελλιπή ή τροποποιημένα συστήματα ασφαλείας! Τα συστήματα ασφαλείας χρησιμεύουν για την προστασία σας. Μην παρακάμπτετε, μην αφαιρείτε και μην νεκρώνετε τα συστήματα ασφαλείας. Στοπ Ανάγκης

Για άμεση παύση λειτουργίας, αποσυνδέστε το έξυπνο κλειδί (Στοπ Ανάγκης). Μοχλός οδήγησης Όταν ελευθερωθεί ο μοχλός οδήγησης, κίνηση και βούρτσες απενεργοποιούνται. Σύμβολα επάνω στη συσκευή Υποδείξεις για μπαταρία (επαναφορτιζόμενη) και φορτιστή Η έκδοση Li-Ion περιέχει μπαταρίες ιόντων λιθίου. Οι μπαταρίες αυτές υπόκεινται σε ειδικά κριτήρια. Η αφαίρεση και τοποθέτηση, καθώς και ο έλεγχος των ελαττωματικών μπαταριών, πρέπει να εκτελούνται μόνο από το τμήμα εξυπηρέτησης πελατών της Kärcher ή από ειδικευμένο τεχνικό. Υποδείξεις για την αποθήκευση και τη μεταφορά μπορείτε να λάβετε από το τμήμα εξυπηρέτησης πελατών της Kärcher.

Δεν επιτρέπονται οι τροποποιήσεις και οι αλλαγές στη

Δεν επιτρέπεται να ανοίξετε την μπαταρία, υπάρχει κίνδυνος βραχυκυκλώματος. Επιπλέον, μπορούν να διαφύγουν ερεθιστικοί ατμοί ή καυστικά υγρά. Μην εκθέτετε την επαναφορτιζόμενη μπαταρία σε έντονη ηλιακή ακτινοβολία, θερμότητα ή φωτιά. Υπάρχει κίνδυνος έκρηξης. Μη χρησιμοποιείτε τον φορτιστή σε περιβάλλον όπου

κίνδυνος έκρηξης. Μη χρησιμοποιείτε τον φορτιστή, όταν είναι βρεγμένος ή

Φροντίστε για επαρκή αερισμό κατά τη διαδικασία

Κίνδυνος έκρηξης. Κοντά στις μπαταρίες ή στο χώρο φόρτισής τους απαγορεύεται η χρήση ακάλυπτης φλόγας, ο σχηματισμός σπινθήρων και το κάπνισμα. Κίνδυνος έκρηξης. Μην τοποθετείτε εργαλεία ή παρόμοια αντικείμενα πάνω στη μπαταρία, δηλ. στους τερματικούς πόλους και στη σύνδεση των στοιχείων. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Πριν από κάθε χρήση ελέγχετε τη συσκευή και το καλώδιο τροφοδοσίας για ζημιές. Μην χρησιμοποιείτε χαλασμένες συσκευές και αναθέστε την επισκευή χαλασμένων εξαρτημάτων μόνο σε ειδικευμένα άτομα. Κρατάτε τα παιδιά μακριά από μπαταρίες και φορτιστή. Μην φορτίζετε χαλασμένες μπαταρίες. Αναθέστε την αντικατάσταση των χαλασμένων μπαταριών στο τμήμα εξυπηρέτησης πελατών της Kärcher. Μην πετάτε μια χαλασμένη μπαταρία στα οικιακά απορρίμματα. Ενημερώστε το τμήμα εξυπηρέτησης πελατών της Kärcher. Αποφεύγετε την επαφή με υγρά που έχουν διαρρεύσει από ελαττωματικές μπαταρίες. Εάν έρθετε σε επαφή με το υγρό, ξεπλύνετε αμέσως την περιοχή με νερό. Εάν το υγρό έρθει σε επαφή με τα μάτια, ζητήστε αμέσως

Τηρείτε σχολαστικά αυτές τις οδηγίες λειτουργίας. Λαμβάνετε υπόψη τις συστάσεις του νομοθέτη σχετικά με την χρήση των μπαταριών. Η τάση δικτύου πρέπει να αντιστοιχεί στην τάση που αναφέρεται στην πινακίδα τύπου της συσκευής. Χρησιμοποιείτε τη συσκευή μόνο για τη φόρτιση εγκεκριμένων επαναφορτιζόμενων μπαταριών. Λειτουργείτε την μπαταρία μόνο με αυτή τη

Απαγορεύεται και είναι επικίνδυνη η χρήση της για άλλους σκοπούς. Σύμβολα προειδοποιήσεων Κατά τη χρήση μπαταριών τηρείτε τις ακόλουθες προειδοποιητικές υποδείξεις: Περιγραφή συσκευής Επισκόπηση συσκευής Εικόνα A 1 Μπιτόνι απορρυπαντικού (μόνο παραλλαγή DOSE) 2 Ελαστικός σωλήνας αναρρόφησης απορρυπαντικού (μόνο παραλλαγή DOSE) 3 Άνοιγμα πλήρωσης του δοχείου καθαρού νερού με πώμα και ενσωματωμένο ογκομετρικό δοχείο 4 Προστατευτικό φίλτρο του στροβίλου 5 Στήριγμα σωλήνα 6 Ελαστικός σωλήνας πλήρωσης φρέσκου νερού 7 Θυρίδα εξαερισμού δοχείου 8 Σύνδεση νερού συστήματος έκπλυσης του δοχείου ακάθαρτου νερού 9 Φλοτέρ 10 Φίλτρο ογκωδών ρύπων 11 Ράγα συγκράτησης για Homebase 12 Μπαταρία 13 Βάση σφουγγαρόπανου 14 Κεφαλή καθαρισμού R 15 Γραμμή διανομής νερού 16 Πλήκτρο ρύθμισης δοσολογίας νερού (μόνο για παραλλαγή Good) 17 Χώρος αποθήκευσης για σετ καθαρισμού «Homebase Box» 18 Καπάκι δοχείου ακάθαρτου νερού 19 Στήριγμα για smartphone 20 Κονσόλα χειρισμού 21 Δοχείο ακάθαρτου νερού 22 *Σύστημα πλήρωσης καθαρού νερού 23 Ένδειξη στάθμης πλήρωσης και σωλήνας απορροής καθαρού νερού 24 Εσοχή λαβής για στρέψη του δοχείου ακάθαρτου νερού προς τα πάνω 25 Πλήκτρο αλλαγής βουρτσών (κεφαλή καθαρισμού

26 Δοχείο χονδροειδών ρύπων (κεφαλή καθαρισμού

27 Δεξαμενή καθαρού νερού 28 Πινακίδα τύπου 29 Μοχλός σύσφιξης για μπάρα αναρρόφησης 30 Μπάρα αναρρόφησης 31 Μοχλός καθόδου της μπάρας αναρρόφησης 32 Πεντάλ για την ανύψωση / κάθοδο της κεφαλής

33 Χώρος αποθήκευσης 34 Ελαστικός σωλήνας αναρρόφησης 35 Πώμα δοχείου καθαρού νερού με φίλτρο 36 Άγκιστρο καλωδίου για καλώδιο τροφοδοσίας 37 Ελαστικός σωλήνας απορροής ακάθαρτου νερού με συσκευή δοσολογίας 38 Λαβή οδήγησης 39 Μοχλός οδήγησης 40 Κυλινδρικές βούρτσες (κεφαλή καθαρισμού R) 41 Πεντάλ αλλαγής βούρτσας (κεφαλή καθαρισμού D) 42 Δισκοειδής βούρτσα (κεφαλή καθαρισμού D) 43 Κεφαλή καθαρισμού D 51 44 Περιστροφικό κουμπί κλίσης βουρτσών (κεφαλή καθαρισμού D 51) 45 Θύρα USB 46 Αποθήκευση για μπάρα αναρρόφησης 47 Κεφαλή καθαρισμού D 60

• Προαιρετικά, ** Δεν συμπεριλαμβάνεται στον παραδοτέο εξοπλισμό Χρωματική σήμανση Τα εξαρτήματα της συσκευής που προορίζονται για χειρισμό ή συντήρηση από τον χρήστη σημαίνονται με κίτρινο χρώμα. Κονσόλα χειρισμού Εικόνα B 1 Διακόπτης προγράμματος 2 Μοχλός οδήγησης 3 * Πλήκτρο δοσολογίας νερού 4 Οθόνη 5 Επιφάνεια απόθεσης για smartphone 6 Στήριγμα για smartphone 7 Πλήκτρο ταχύτητας 8 * Πλήκτρο δοσολογίας απορρυπαντικού 9 Πλήκτρο "+" 10 Πλήκτρο "-" 11 Έξυπνο κλειδί Λευκό - Χειριστής Κόκκινο - Τεχνικός Σέρβις

Ηλεκτροπληξία Μην αφαιρείτε τα καλύμματα προστασίας πόλων από τους πόλους της μπαταρίας. Φροντίστε για σωστή συναρμολόγηση

Κίνδυνος πρόκλησης ζημιών Το νερό προκαλεί ζημιές στον στρόβιλο αναρρόφησης Φροντίστε να μην εισχωρεί νερό σε άνοιγμα που σημαίνεται με αυτόν τον τρόπο. Τηρείτε τις υποδείξεις που υπάρχουν στο εγχειρίδιο χρήσης της μπαταρίας, πάνω στην μπαταρία καθώς και σε αυτό εδώ το εγχειρίδιο. Να φοράτε προστατευτικά γυαλιά. Κρατάτε τα παιδιά μακριά από οξέα και

Κίνδυνος έκρηξης Απαγορεύονται η φωτιά, οι σπινθήρες, το ακάλυπτο φως και το κάπνισμα. Κίνδυνος εγκαύματος από οξέα Πρώτες βοήθειες. Προειδοποίηση

Μην πετάτε τις μπαταρίες στον κάδο απορριμμάτων.206 Ελληνικά Διακόπτης προγράμματος Εικόνα C

Η συσκευή απενεργοποιείται. 2 ΛΕΙΤΟΥΡΓΙΑ ECO Υγρός καθαρισμός του δαπέδου και αναρρόφηση του ακάθαρτου νερού με μειωμένη χρήση πόρων (μειωμένη ταχύτητα βούρτσας, ισχύς αναρρόφησης, δοσολογία απορρυπαντικού και

3 ΚΑΝΟΝΙΚΗ ΛΕΙΤΟΥΡ Υγρός καθαρισμός του δαπέδου και αναρρόφηση του ακάθαρτου νερού. 4 ΕΝΤΑΤΙΚΗ ΛΕΙΤΟΥΡ Υγρός καθαρισμός του δαπέδου (με αυξημένη δοσολογία απορρυπαντικού και νερού) και αναρρόφηση του ακάθαρτου νερού. Στήριγμα μπάρας αναρρόφησης Κατά την οδήγηση σε στενούς χώρους ή για αποθήκευση, η μπάρα αναρρόφησης μπορεί να αποσυναρμολογηθεί και να προσαρτηθεί στο άκρο της

Εικόνα D 1 Αποθήκευση για μπάρα αναρρόφησης (άκρο

2 Μπάρα αναρρόφησης Σύμβολα επάνω στη συσκευή Έξυπνο κλειδί Το έξυπνο κλειδί χρησιμοποιείται για την ενεργοποίηση της συσκευής και την έγκριση συγκεκριμένων λειτουργιών της συσκευής. ● Κίτρινο: Χειριστής Η συσκευή μπορεί να χρησιμοποιηθεί. Επιτρέπεται η αλλαγή όλων των ρυθμίσεων για τα προγράμματα καθαρισμού που εγκρίνονται μέσω της εφαρμογής smartphone για αυτό το κλειδί. ● Γκρι: Επιστάτης Η συσκευή μπορεί να χρησιμοποιηθεί. Όλες

ρυθμίσεις για τα προγράμματα καθαρισμού που είναι διαθέσιμες για τη συσκευή επιτρέπεται να

Συναρμολόγηση Εκφόρτωση συσκευής

1. Ξεβιδώστε τις βίδες στις ασφάλειες μεταφοράς.

Εικόνα E Εικόνα F 1 Ασφάλεια μεταφοράς

2. Αφαιρέστε τις ασφάλειες μεταφοράς.

3. Σπρώξτε τη συσκευή προς τα εμπρός, έξω από την

Συναρμολόγηση μπάρας αναρρόφησης

1. Περιστρέψτε και τους δύο μοχλούς σύσφιξης προς

Εικόνα G 1 Ελαστικός σωλήνας αναρρόφησης 2 Ανάρτηση μπάρας αναρρόφησης 3 Μπάρα αναρρόφησης 4 Μοχλός σύσφιξης

2. Τοποθετήστε την μπάρα αναρρόφησης στην

ανάρτηση μπάρας αναρρόφησης.

3. Περιστρέψτε και τους δύο μοχλούς σύσφιξης κάτω

Τοποθέτηση των βουρτσών

1. Μόνο έκδοση BD: Πριν την έναρξη χρήσης

συναρμολογήστε τη δισκοειδή βούρτσα (βλ. Κεφάλαιο Εργασίες συντήρησης).

Στην παραλλαγή BR οι βούρτσες είναι τοποθετημένες.

2. Τοποθετήστε τις βούρτσες (βλ. Κεφάλαιο Εργασίες

Προτεινόμενες μπαταρίες

Κίνδυνος πρόκλησης ζημιάς Οι μπαταρίες επιτρέπεται να αντικαθίστανται μόνο από μπαταρίες ίδιας τεχνολογίας. Οι μπαταρίες μολύβδου δεν επιτρέπεται να αντικαθίστανται από μπαταρίες ιόντων λιθίου Οι μπαταρίες ιόντων λιθίου δεν επιτρέπεται να αντικαθίστανται από μπαταρίες μολύβδου. Μπαταρίες μολύβδου: Η συσκευή χρειάζεται 2 μπαταρίες. Μπαταρίες ιόντων λιθίου: Η συσκευή χρειάζεται 1 μπαταρία. Μέγιστες διαστάσεις μπαταρίας Τοποθέτηση και σύνδεση μπαταριών

Στην παραλλαγή συσκευής με μπαταρία Li-Ion, η μπαταρία είναι ήδη εγκατεστημένη και συνδεδεμένη. Μια μπαταρία Li- Ion επιτρέπεται να εγκατασταθεί ή να αντικατασταθεί μόνο από το τμήμα εξυπηρέτησης πελατών.

Κίνδυνος πυρκαγιάς και έκρηξης! Επάνω στις μπαταρίες μην τοποθετείτε εργαλεία ή παρόμοια αντικείμενα. Βραχυκύκλωμα και κίνδυνος

Αποφεύγετε το κάπνισμα και τις ανοικτές εστίες. Οι χώροι στους οποίους φορτίζονται οι μπαταρίες πρέπει να αερίζονται καλά, καθώς παράγεται πολύ εκρηκτικό αέριο κατά τη φόρτιση.

Αφαίρεση και τοποθέτηση των μπαταριών Ασταθής θέση του μηχανήματος Προσέξτε την ασφαλή θέση του μηχανήματος κατά την αφαίρεση και τοποθέτηση των μπαταριών.

Αντιμετάθεση της πολικότητας Καταστροφή του ηλεκτρονικού συστήματος ελέγχου Κατά τη σύνδεση της μπαταρίας προσέξτε τη σωστή πολικότητα.

Πλήρης εκφόρτιση Κίνδυνος πρόκλησης ζημιάς Φορτίστε τις μπαταρίες πριν την έναρξη χρήσης της

1. Σπρώξτε τη συσκευή 2 m προς τα εμπρός, έτσι

ώστε να δείχνουν προς τα πίσω οι τροχίσκοι.

2. Κρατήστε το δοχείο ακάθαρτου νερού από την

εσοχή και μετακινήστε το προς το πλάι και προς τα

3. Τοποθετήστε τις μπαταρίες

4. Συνδέστε τις μπαταρίες:

a Τοποθετήστε τους αποστάτες. Εικόνα H 1 Αποστάτης 340x40x10 (9.763-222.0) 2 Καλώδιο σύνδεσης 3 Μπαταρία 4 80 Ah: Αποστάτης 295x94x10 (5.642-034.0) 115 Ah: Αποστάτης 295x94x23 (5.642-033.0) 5 Καλώδιο σύνδεσης για μπαταρία (–) 6 Καλώδιο σύνδεσης για μπαταρία (+) b Συνδέστε και τις δύο μπαταρίες με το καλώδιο

c Στερεώστε τα καλώδια σύνδεσης στους ακόμα ελεύθερους πόλους (+) και (-).

5. Γυρίστε προς τα κάτω τη δεξαμενή ακάθαρτου νερού.

Ενεργοποίηση μπαταρίας ιόντων λιθίου Οι μπαταρίες ιόντων λιθίου παραδίδονται σε λειτουργία μεταφοράς και πρέπει να ενεργοποιούνται πριν την έναρξη χρήσης της συσκευής.

1. Φορτίστε την μπαταρία (βλ. "Έναρξη χρήσης /

φόρτιση μπαταρίας"), έτσι θα τερματιστεί η λειτουργία μεταφοράς. Αφαίρεση της μπαταρίας

Αφαίρεση και τοποθέτηση των μπαταριών Ασταθής θέση του μηχανήματος Προσέξτε την ασφαλή θέση του μηχανήματος κατά την αφαίρεση και τοποθέτηση των μπαταριών. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ανατροπή συσκευής Κίνδυνος τραυματισμού, κίνδυνος ζημιάς Αφαιρέστε τις μπαταρίες μόνο όταν είναι τοποθετημένη στη συσκευή η κεφαλή καθαρισμού.

1. Ρυθμίστε τον διακόπτη επιλογής προγράμματος στη

2. Αφαιρέστε το έξυπνο κλειδί.

3. Αδειάστε το δοχείο ακάθαρτου νερού.

4. Σπρώξτε τη συσκευή 2 m προς τα εμπρός, έτσι

ώστε να δείχνουν προς τα πίσω οι τροχίσκοι

5. Κρατήστε το δοχείο ακάθαρτου νερού από την

εσοχή και μετακινήστε το προς το πλάι και προς τα

6. Αποσυνδέστε το καλώδιο από τον αρνητικό πόλο

7. Αποσυνδέστε τα υπόλοιπα καλώδια από τις

8. Σε μπαταρίες Li-Ion, αποσυνδέστε επιπλέον τα δύο

στρογγυλά βύσματα στην μπαταρία.

9. Αφαιρέστε τους αποστάτες.

Αφαιρέστε τις μπαταρίες.

11. Απορρίψτε τις χρησιμοποιημένες μπαταρίες

σύμφωνα με τους ισχύοντες κανονισμούς. Καλώδιο τροφοδοσίας για φορτιστή Σημείο πρόσδεσης *Βάση σφουγγαρόπανου *Πλήρωση με καθαρό νερό Στάθμη πλήρωσης δοχείου καθαρού νερού 25% Στάθμη πλήρωσης δοχείου καθαρού νερού 50% Στάθμη πλήρωσης δοχείου καθαρού νερού 100% Πεντάλ αλλαγής βουρτσών (BD) Πλήκτρο αλλαγής βουρτσών (BR) Ρύθμιση κλίσης βουρτσών (μόνο κεφαλή καθαρισμού D 51) Εκροή ακάθαρτου νερού Εκροή καθαρού νερού Αφαίρεση δοχείου χονδροειδών ρύπων Ανύψωση / κάθοδος κεφαλής καθαρισμού Οδήγηση προς τα εμπρός Οδήγηση προς τα πίσω Περιγραφή Κωδ. παραγγελίας Σετ 76 Ah - χωρίς ανάγκη συντήρησης, 24 V 2.815-099.0 Σετ 105 Ah - χωρίς ανάγκη συντήρησης, 24 V 2.815-100.0 Σετ 115Ah - χωρίς ανάγκη συντήρησης, 24 V 2.815-091.0 Σετ 80 Ah - χωρίς ανάγκη συντήρησης, 24 V 2.815-090.0 Περιγραφή Κωδ. παραγγελίας 80 Ah, 25.6 V 6.654-454.0 Μήκος 350 Πλάτος 355 Ύψος 290Ελληνικά 207 Θέση σε λειτουργία Ρύθμιση διαγράμματος φόρτισης Πριν την πρώτη ενεργοποίηση, μετά την επαναφορά κατά το σέρβις ή σε περίπτωση αλλαγής του τύπου μπαταρίας θα πρέπει οπωσδήποτε να ρυθμιστεί η χαρακτηριστική καμπύλη φόρτισης.

Κίνδυνος από ακούσια εκκίνηση συσκευής Κίνδυνος τραυματισμού Πριν εργαστείτε στη συσκευή, αποσυνδέστε την πίπα του μπουζί ή αποσυνδέστε την μπαταρία.

Κίνδυνος ζημιάς στη μπαταρία Η διάρκεια ζωής και η χωρητικότητα της μπαταρίας μπορεί να επηρεαστεί από μια λανθασμένη καμπύλη

Βεβαιωθείτε ότι στο μηχάνημα έχει επιλεγεί η χαρακτηριστική καμπύλη που ταιριάζει στην μπαταρία. Η επιλεγμένη χαρακτηριστική καμπύλη μπαταρίας εμφανίζεται κατά τη διάρκεια της φόρτισης στην οθόνη ή μέσω της εφαρμογής στην περιοχή "Κατάσταση συσκευής".

Η χαρακτηριστική καμπύλη φόρτισης μπορεί να ρυθμιστεί μόνο από το σέρβις της Kärcher. Διατίθενται χαρακτηριστικές καμπύλες για τις ακόλουθες

Για να μπορείτε να χρησιμοποιείτε και άλλες μπαταρίες, το τμήμα σέρβις της Kärcher μπορεί να δημιουργήσει μια ειδική χαρακτηριστική καμπύλη Custom Battery. Για τούτο χρειάζονται οι αντίστοιχες παράμετροι της μπαταρίας. Φόρτιση μπαταρίας

Λανθασμένη χρήση του φορτιστή Ηλεκτροπληξία Προσέξτε την τάση δικτύου και την ασφάλεια στην πινακίδα τύπου της συσκευής. Χρησιμοποιείτε το φορτιστή μόνο σε στεγνούς χώρους με επαρκή αερισμό. Ο ενσωματωμένος φορτιστής ελέγχεται ηλεκτρονικά και είναι κατάλληλος για όλες τις συνιστώμενες μπαταρίες, τερματίζει αυτόματα τη διαδικασία φόρτισης.

Για κάθε τύπο ενσωματωμένης μπαταρίας πρέπει να ρυθμιστεί το αντίστοιχο διάγραμμα φόρτισης. Η ενσωματωμένη μπαταρία εμφανίζεται στην οθόνη κατά τη φόρτιση. Ο χρόνος φόρτισης ανέρχεται κατά μέσον όρο περίπου σε 10-15 ώρες. Η συσκευή δεν μπορεί να χρησιμοποιηθεί κατά τη διαδικασία φόρτισης.

Η συσκευή διαθέτει προστασία από πλήρη εκφόρτιση, δηλ. σε περίπτωση που επιτευχθεί κατά τη λειτουργία η ελάχιστη επιτρεπτή στάθμη της μπαταρίας, ο κινητήρας των βουρτσών και ο στρόβιλος τίθενται εκτός λειτουργίας.

1. Οδηγήστε τη συσκευή κατευθείαν στον

προβλεπόμενο φορτιστή, αποφεύγοντας τις ανωφέρειες.

2. Συνδέστε το φις του καλωδίου σύνδεσης στην πρίζα.

3. Φορτίστε έως ότου εμφανιστεί η ένδειξη πλήρους

φόρτισης στην οθόνη. Μπαταρίες ελάχιστης συντήρησης (μπαταρίες με υγρά)

Κίνδυνος εγκαυμάτων λόγω διαρροής οξέων! Γεμίζετε την μπαταρία με νερό μόνο όταν είναι αφόρτιστη. Κατά τη μεταχείριση οξέων μπαταρίας, χρησιμοποιήστε προστατευτικά γυαλιά και ξεπλύνετε αμέσως με νερό τυχόν όξινες πιτσιλιές στο δέρμα ή τα ρούχα.

Κίνδυνος ζημιάς στις μπαταρίες! Από τη χρήση νερού με πρόσθετα, η μπαταρία χάνει την εγγύησή της. Για την αναπλήρωση των μπαταριών να χρησιμοποιείτε αποκλειστικά αποσταγμένο ή αφαλατωμένο νερό (EN 50272-T3). Μην χρησιμοποιείτε ξένα πρόσθετα ούτε βελτιωτικά.

1. Μία ώρα πριν από τη λήξη της διαδικασίας φόρτισης

προσθέστε αποσταγμένο νερό. Προσέξτε εδώ τη σωστή στάθμη του οξέος σύμφωνα με τη σήμανση της μπαταρίας. Στο τέλος της διαδικασίας φόρτισης πρέπει να εκλύονται αέρια από όλα τα στοιχεία. Ενεργοποίηση συσκευής

1. Εισάγετε έξυπνο κλειδί στην κονσόλα χειρισμού.

2. Γυρίστε τον διακόπτη προγράμματος σε

πρόγραμμα καθαρισμού. Στην οθόνη εμφανίζονται διαδοχικά: ●Το σήμα της Kärcher ●Ο χρόνος για το επόμενο σέρβις σε ώρες ●Η κατάσταση μπαταρίας και οι ώρες λειτουργίας ●Η έκδοση λογισμικού ●Η ένδειξη λειτουργίας Εικόνα I 1 Η κατάσταση φόρτισης της μπαταρίας 2 Η ρυθμισμένη δοσολογία νερού (μόνο για συσκευές με ηλεκτρική βαλβίδα νερού) 3 Η ρυθμισμένη ταχύτητα 4 Η ρυθμισμένη δοσολογία απορρυπαντικού (μόνο σε παραλλαγή συσκευής DOSE) Η συσκευή είναι σε λειτουργική ετοιμότητα. Σύζευξη του smartphone Η εφαρμογή "Machine Connect" σε ένα smartphone συνδεδεμένο στη συσκευή μπορεί να χρησιμοποιηθεί για την εκτέλεση προηγμένων λειτουργιών της

●Ρύθμιση του τύπου της κεφαλής καθαρισμού ●Ρύθμιση της μέγιστης ταχύτητας μετακίνησης ● Απενεργοποίηση / ενεργοποίηση της θύρας USB ●Ρύθμιση του χρόνου αδρανειακής λειτουργίας της βούρτσας (-ών) ●Ρύθμιση του χρόνου αδρανειακής λειτουργίας της αναρρόφησης ● Ενεργοποίηση / απενεργοποίηση της δοσολογίας

σε σχέση με την ταχύτητα ● Διαχείριση δικαιωμάτων του κίτρινου έξυπνου

●Επαναφορά εργοστασιακών ρυθμίσεων

Οι πιθανές λειτουργίες εξαρτώνται από την έκδοση της

1. Σαρώστε τον κωδικό QR στη συσκευή με το

smartphone. Εικόνα J 1 Κωδικός QR 2 Σύμβολο Bluetooth®

2. Εγκαταστήστε και εκκινήστε την εφαρμογή

"Machine Connect" στο smartphone.

3. Εισάγετε έξυπνο κλειδί στην κονσόλα χειρισμού.

4. Πατήστε τα πλήκτρα "+" και "-" στην κονσόλα

χειρισμού της συσκευής ταυτόχρονα για 3 δευτερόλεπτα.

Κατά τη διαδικασία σύζευξης, αναβοσβήνει το σύμβολο Bluetooth® στην κονσόλα χειρισμού.

5. Ακολουθήστε τις οδηγίες της εφαρμογής στο

smartphone για σύζευξη.

6. Οι λειτουργίες της εφαρμογής εξηγούνται στο

Όταν το smartphone είναι συζευγμένο με τη συσκευή, το σύμβολο Bluetooth είναι συνεχώς αναμμένο.

Το κινητό τηλέφωνο μπορεί να φορτιστεί αν συνδεθεί στη θύρα USB της συσκευής. Απαιτήσεις συντήρησης Μετά την παρέλευση ορισμένου χρονικού διαστήματος λειτουργίας, στην οθόνη ζητείται να εκτελεστούν διάφορες εργασίες συντήρησης:

1. Εκτελέστε την εμφανιζόμενη εργασία συντήρησης.

2. Πατήστε οποιοδήποτε κουμπί στην κονσόλα

χειρισμού για επιβεβαίωση. Η υπόδειξη αποσύρεται και επανεμφανίζεται μετά τη λήξη του διαστήματος.

Κατάσταση κινδύνου στη λειτουργία Κίνδυνος τραυματισμού Σε περίπτωση κινδύνου αφήστε τον μοχλό κίνησης. Απώλεια σταθερότητας Κίνδυνος τραυματισμού Χειριστείτε το πεντάλ ανύψωσης / καθόδου της κεφαλής καθαρισμού με το ένα μόνο πόδι. Πατάτε σταθερά και με ασφάλεια στο έδαφος με το άλλο πόδι. Πλήρωση με υλικά λειτουργίας Πλήρωση με καθαρό νερό

1. Ανοίξτε το πώμα της δεξαμενής καθαρού νερού.

2. Γεμίστε με καθαρό νερό (το πολύ 50 °C) μέχρι την

κάτω άκρη του στομίου πλήρωσης. Υπόδειξη: Ο εύκαμπτος σωλήνας καθαρού νερού μπορεί να ασφαλιστεί με το στήριγμα σωλήνα κατά τη διάρκεια της πλήρωσης.

3. Κλείστε το πώμα της δεξαμενής καθαρού νερού.

με καθαρό νερό με ελαστικό σωλήνα

1. Τραβήξτε τον ελαστικό σωλήνα πλήρωσης έξω από

2. Συνδέστε το άκρο του σωλήνα πλήρωσης σε βρύση.

3. Αφαιρέστε το πώμα από το δοχείο καθαρού νερού.

4. Ανοίξτε την προσαγωγή νερού (θερμοκρασία νερού

5. Ελέγξτε τη στάθμη του δοχείου καθαρού νερού

ανοίγματος πλήρωσης.

6. Κλείστε την προσαγωγή νερού όταν η στάθμη

φτάσει στο κάτω άκρο του στομίου πλήρωσης.

7. Τοποθετήστε το πώμα στο δοχείο καθαρού νερού.

8. Αποσυνδέστε τον ελαστικό σωλήνα από τη βρύση.

9. Τοποθετήστε τον ελαστικό σωλήνα στη συσκευή.

Γεμίστε με καθαρό νερό το σύστημα πλήρωσης

1. Συνδέστε τον εύκαμπτο σωλήνα νερού στην

υποδοχή σύνδεσης του συστήματος πλήρωσης (μέγιστη θερμοκρασία νερού 50°C).

2. Ανοίξτε την παροχή νερού.

3. Παρακολουθήστε τη συσκευή, το αυτόματο

σύστημα πλήρωσης διακόπτει την παροχή νερού όταν η δεξαμενή καθαρού νερού είναι γεμάτη.

4. Κλείστε την παροχή νερού.

5. Αφαιρέστε τον εύκαμπτο σωλήνα νερού.

Υποδείξεις για απορρυπαντικά 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ακατάλληλο απορρυπαντικό Κίνδυνος για την υγεία, πρόκληση ζημιάς στη συσκευή Χρησιμοποιείτε μόνο προτεινόμενα απορρυπαντικά. Για άλλα απορρυπαντικά, ο χρήστης φέρει την ευθύνη για τον αυξημένο κίνδυνο από άποψη ασφάλειας λειτουργίας και ατυχήματος. Χρησιμοποιείτε μόνον απορρυπαντικά χωρίς διαλύτες, υδροχλωρικό οξύ και υδροφθορικό οξύ. Λαμβάνετε υπόψη τις υποδείξεις ασφαλείας επάνω στα απορρυπαντικά.

Μην χρησιμοποιείτε απορρυπαντικά που αφρίζουν

Προτεινόμενα απορρυπαντικά Υπόδειξη Διάστημα (ώρες)

ΚΑΘΑΡΙΣΜΟΣ ΜΠΑΡΑ ΑΝΑΡΡΟΦΗΣΗΣ

Χρήση Απορρυπαντικά Καθαρισμός συντήρησης όλων των δαπέδων με αντοχή στο νερό CA 50 C RM 756 Καθαρισμός συντήρησης με συστατικά φροντίδας RM 746 RM 780 Καθαρισμός συντήρησης και βασικός καθαρισμός βιομηχανικών

RM 69 Καθαρισμός συντήρησης γυαλιστερών επιστρώσεων RM 755 Καθαρισμός συντήρησης και βασικός καθαρισμός πλακών από λεπτούς λίθους RM 753 Καθαρισμός συντήρησης και βασικός καθαρισμός ανθεκτικών στα οξέα επιστρώσεων RM 751 Καθαρισμός και απολύμανση RM 732 Βασικός καθαρισμός όλων

ανθεκτικών σε αλκάλια επιστρώσεων δαπέδου RM 752 Βασικός καθαρισμός και αφαίρεση υλικών από δάπεδα ευαίσθητα σε

RM 754208 Ελληνικά Προσθήκη απορρυπαντικού με συσκευή

Μόνο έκδοση DOSE: Προστίθεται απορρυπαντικό στο καθαρό νερό στη διαδρομή προς την κεφαλή καθαρισμού με μια διάταξη δοσολογίας.

1. Γεμίστε το δοχείο απορρυπαντικού με

Με τη συσκευή δοσολογίας μπορεί να προστεθεί έως 3% απορρυπαντικό. Εάν η δοσολογία είναι υψηλότερη, το απορρυπαντικό πρέπει να προστεθεί στο δοχείο καθαρού νερού.

Κίνδυνος απόφραξης Κατά την προσθήκη του απορρυπαντικού στο δοχείο καθαρού νερού, το απορρυπαντικό μπορεί να στεγνώσει και να επηρεάσει τη λειτουργία της συσκευής δοσολογίας. Αφού προσθέσετε το απορρυπαντικό στο δοχείο καθαρού νερού, ξεπλύνετε τη συσκευή με καθαρό νερό: Επιλέξτε ένα πρόγραμμα καθαρισμού με εφαρμογή νερού, ορίστε την ποσότητα νερού στην υψηλότερη

ορίστε τη δόση απορρυπαντικού σε 0. Προσθήκη απορρυπαντικού χωρίς συσκευή

1. Προσθέστε το απορρυπαντικό στο δοχείο καθαρού

Το καπάκι του ανοίγματος πλήρωσης έχει στο εσωτερικό κλίμακα και μπορεί να χρησιμοποιηθεί για τη μέτρηση της ποσότητας απορρυπαντικού. Ρύθμιση δοσολογίας απορρυπαντικού Στην παραλλαγή DOSE, το απορρυπαντικό προστίθεται στο καθαρό νερό κατά τη διαδρομή του προς την κεφαλή καθαρισμού. Η δοσολογία του απορρυπαντικού μπορεί να ρυθμιστεί ξεχωριστά για κάθε πρόγραμμα καθαρισμού.

1. Εισάγετε έξυπνο κλειδί στην κονσόλα χειρισμού.

2. Επιλέξτε το πρόγραμμα καθαρισμού με τον

διακόπτη προγράμματος.

3. Πιέστε το πλήκτρο δοσολογίας απορρυπαντικού.

επιθυμητή δοσολογία απορρυπαντικού με τα πλήκτρα "+" και "-".

5. Για την αποδοχή της ρύθμισης, περιμένετε

3 δευτερόλεπτα ή πατήστε ένα από τα άλλα

Ρύθμιση ποσότητας νερού

1. Ρυθμίστε την ποσότητα νερού ανάλογα με τη

ρύπανση στην επίστρωση δαπέδου.

Εκτελέστε τις πρώτες προσπάθειες καθαρισμού με ελάχιστη ποσότητα νερού. Αυξάνετε την ποσότητα νερού σταδιακά, μέχρι να επιτευχθεί το επιθυμητό αποτέλεσμα καθαρισμού.

Εάν η δεξαμενή καθαρού νερού είναι άδεια, η κεφαλή καθαρισμού συνεχίζει να λειτουργεί χωρίς εισροή

Χειροκίνητη βαλβίδα νερού Μια συσκευή με χειροκίνητη βαλβίδα νερού διαθέτει πλήκτρο ρύθμισης δοσολογίας νερού δεξιά δίπλα στην κονσόλα χειρισμού.

1. Περιστρέψτε το πλήκτρο ρύθμισης δοσολογίας

νερού στην επιθυμητή τιμή.

Ο εμποτισμός της βούρτσας είναι ενεργός μόνο όταν η κεφαλή καθαρισμού είναι κατεβασμένη και ο μοχλός κίνησης ενεργοποιημένος. Ηλεκτρική βαλβίδα νερού Μια συσκευή με ηλεκτρική βαλβίδα νερού διαθέτει πλήκτρο ρύθμισης δοσολογίας νερού επάνω στην κονσόλα χειρισμού. Η δοσολογία νερού μπορεί να ρυθμίζεται ξεχωριστά για κάθε πρόγραμμα καθαρισμού.

1. Εισάγετε έξυπνο κλειδί

στην κονσόλα χειρισμού.

2. Επιλέξτε το πρόγραμμα καθαρισμού με τον

διακόπτη προγράμματος.

3. Πατήστε το πλήκτρο δοσολογίας νερού.

4. Ρυθμίστε την επιθυμητή δοσολογία νερού με τα

πλήκτρα "+" και "-".

5. Για την αποδοχή της ρύθμισης, περιμένετε

3 δευτερόλεπτα ή πατήστε ένα από τα άλλα

Ο εμποτισμός της βούρτσας είναι ενεργός μόνο όταν η κεφαλή καθαρισμού είναι κατεβασμένη και ο μοχλός κίνησης ενεργοποιημένος. Ρύθμιση κλίσης μπάρας αναρρόφησης Η κλίση πρέπει να ρυθμιστεί με τέτοιον τρόπο, ώστε τα χείλη αναρρόφησης της μπάρας αναρρόφησης να πιέζονται σε όλο το μήκος ομοιόμορφα πάνω στο

1. Τοποθετήστε τη συσκευή σε επιφάνεια χωρίς κλίση.

2. Επιλέξτε το πρόγραμμα «Αναρρόφηση».

3. Οδηγήστε τη συσκευή λίγο προς τα εμπρός.

4. Παρατηρήστε την αεροστάθμη.

Εικόνα K 1 Βίδα 2 Παξιμάδι 3 Αεροστάθμη

5. Λύστε το παξιμάδι M 12, κρατώντας σταθερή την

εξαγωνική βίδα Μ 10 με γερμανικό κλειδί.

6. Ρυθμίστε τη βίδα έτσι ώστε η ένδειξη της

αεροστάθμης να βρίσκεται μεταξύ των δύο

7. Σφίξτε το παξιμάδι M 12, κρατώντας σταθερή την

εξαγωνική βίδα Μ 10 με γερμανικό κλειδί.

8. Για τον έλεγχο της νέας ρύθμισης, οδηγήστε τη

με κατεβασμένη μπάρα αναρρόφησης σε λειτουργία αναρρόφησης μια μικρή διαδρομή προς τα εμπρός και παρατηρήστε την αεροστάθμη. Επαναλάβετε τη διαδικασία ρύθμισης, εάν είναι απαραίτητο. Ρύθμιση ύψους Η ρύθμιση ύψους επηρεάζει την κάμψη των χειλέων αναρρόφησης κατά την επαφή με το δάπεδο.

Βασική ρύθμιση: 3 ροδέλες στο επάνω μέρος, 3 ροδέλες στο κάτω μέρος, κάτω από την μπάρα αναρρόφησης. Ανώμαλο δάπεδο: 5 ροδέλες στο επάνω μέρος, 1 ροδέλα στο κάτω μέρος, κάτω από την μπάρα αναρρόφησης. Πολύ λείο δάπεδο: 1 ροδέλα στο επάνω μέρος, 5 ροδέλες στο κάτω μέρος, κάτω από την μπάρα αναρρόφησης.

Εικόνα L 1 Παξιμάδι 2 Ροδέλα

3 Αποστατικός κύλινδρος με στήριγμα

2. Τοποθετήστε τον επιθυμητό αριθμό ροδελών μεταξύ

της μπάρας αναρρόφησης και του αποστατικού

3. Τοποθετήστε τις υπόλοιπες ροδέλες στο επάνω

μέρος του αποστατικού κυλίνδρου.

4. Βιδώστε και σφίξτε το παξιμάδι.

5. Επαναλάβετε τη διαδικασία στον δεύτερο

αποστατικό κύλινδρο.

Ρυθμίστε και τους δύο αποστατικούς κυλίνδρους στο

Ρύθμιση πλαϊνής έλξης της βούρτσας (Μόνο σε κεφαλή καθαρισμού D 51) Εάν η συσκευή τραβάει προς τη μία πλευρά κατά τη διάρκεια του καθαρισμού, αυτό μπορεί να διορθωθεί με ρύθμιση της κλίσης βούρτσας.

Μετά την αλλαγή της βούρτσας / του δίσκου, μπορεί να χρειαστεί να ρυθμίσετε εκ νέου την πλαϊνή έλξη.

1. Περιστρέψτε το πλήκτρο κλίσης της βούρτσας μέχρι

το μηχάνημα να κινείται ευθεία μπροστά. Εικόνα M 1 Περιστρεφόμενο πλήκτρο κλίσης βούρτσας Ενεργοποίηση συσκευής

1. Πάρτε θέση καθίσματος.

2. Θέστε το διακόπτη με κλειδί στη θέση "1".

Η οθόνη εμφανίζει διαδοχικά: ●Το χρονικό διάστημα μέχρι το επόμενο σέρβις από την εξυπηρέτηση πελατών ●Την έκδοση λογισμικού, πίνακας χειρισμού ●Την κατάσταση φόρτισης της μπαταρίας και τις ώρες λειτουργίας

Η συσκευή έχει σχεδιαστεί έτσι ώστε η κεφαλή καθαρισμού να προεξέχει δεξιά. Αυτό παρέχει ορατότητα σε εργασία κοντά στις άκρες.

1. Εισάγετε το έξυπνο κλειδί.

2. Στρέψτε τον μοχλό καθόδου της ράβδου

αναρρόφησης προς τα επάνω.

3. Πατήστε το πεντάλ ανύψωσης / καθόδου της

κεφαλής καθαρισμού και κουμπώστε το δεξιά.

διακόπτη προγράμματος οποιοδήποτε πρόγραμμα.

5. Οδηγήστε τη συσκευή.

a Σπρώξτε τον μοχλό οδήγησης προς τα εμπρός. Η συσκευή κινείται προς τα εμπρός. b Τραβήξτε τον μοχλό οδήγησης προς τα πίσω. Η συσκευή κινείται προς τα πίσω.

Η συσκευή κινείται μόνο, αφού μετακινηθεί πρώτα ο μοχλός οδήγησης κατά 5°.

6. Αφήστε τον μοχλό οδήγησης.

Κίνδυνος πρόκλησης ζημιών Εάν η συσκευή λειτουργεί σε στάση για μεγάλο χρονικό διάστημα, μπορεί να προκληθεί ζημιά στο δάπεδο. Μην λειτουργείτε τη συσκευή σε στάση.

1. Εισάγετε το έξυπνο κλειδί.

2. Ρυθμίστε τον διακόπτη προγράμματος στο

επιθυμητό πρόγραμμα καθαρισμού.

3. Στρέψτε τον μοχλό καθόδου της ράβδου

αναρρόφησης προς τα κάτω.

τα κάτω το πεντάλ ανύψωσης / καθόδου της κεφαλής καθαρισμού, μετακινήστε το προς τα αριστερά και αφήστε το να ανέβει.

5. Σπρώξτε τον μοχλό οδήγησης προς τα εμπρός και

οδηγήστε πάνω από την περιοχή που θέλετε να καθαρίσετε.

Όταν γεμίσει το δοχείο ακάθαρτου νερού, ένα φλοτέρ κλείνει το άνοιγμα αναρρόφησης και ο στρόβιλος αναρρόφησης λειτουργεί με αυξημένο αριθμό στροφών. Σε αυτή την περίπτωση ανεβάστε την μπάρα αναρρόφησης και αδειάστε το δοχείο. Τερματισμός λειτουργίας Ολοκλήρωση καθαρισμού

1. Γυρίστε το πλήκτρο ρύθμισης ποσότητας νερού στη

θέση "OFF" (όχι για την έκδοση DOSE).

2. Αφήστε τον μοχλό οδήγησης.

3. Πατήστε το πεντάλ ανύψωσης / καθόδου της

κεφαλής καθαρισμού και κουμπώστε το δεξιά.

4. Συνεχίστε την κίνηση για μια μικρή απόσταση.

Αναρροφούνται τα κατάλοιπα νερού.

5. Στρέψτε τον μοχλό καθόδου της ράβδου

Εκκένωση ακάθαρτου νερού 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μόλυνση του περιβάλλοντος! Ρύπανση του περιβάλλοντος που προκαλείται από ακατάλληλη απόρριψη σε λύματα. Τηρείτε τους τοπικούς κανονισμούς επεξεργασίας υγρών αποβλήτων.

1. Αφαιρέστε τον ελαστικό σωλήνα απορροής από το

στήριγμα και βυθίστε τον σε κατάλληλο δοχείο

2. Συμπιέστε ή τσακίστε τη διάταξη δοσολόγησης.

3. Ανοίξτε το καπάκι της διάταξης δοσολόγησης.

4. Αδειάστε το ακάθαρτο νερό. Ρυθμίστε την ποσότητα

νερού με πάτημα ή τσάκισμα.

5. Ξεπλύνετε το δοχείο ακάθαρτου νερού με καθαρό

νερό.Ελληνικά 209 Σύστημα έκπλυσης του δοχείου ακάθαρτου νερού

1. Αφαιρέστε τον ελαστικό σωλήνα απορροής από το

στήριγμα και βυθίστε τον σε κατάλληλο σημείο

2. Ανοίξτε το καπάκι της διάταξης δοσολόγησης στον

εύκαμπτο σωλήνα απορροής.

3. Ανοίξτε το καπάκι του δοχείου ακάθαρτου νερού.

4. Αφαιρέστε την εύκαμπτη τάπα από το σύστημα

5. Συνδέστε τον ελαστικό

σωλήνα νερού με το σύστημα έκπλυσης. Εικόνα O 1 Τάπα 2 Θυρίδα εξαερισμού δοχείου 3 Σύνδεση νερού συστήματος έκπλυσης

6. Κλείστε το καπάκι του δοχείου ακάθαρτου νερού.

7. Ανοίξτε την προσαγωγή νερού και ξεπλύνετε το

δοχείο ακάθαρτου νερού για περίπου 30 δευτερόλεπτα. Αν χρειάζεται, επαναλάβετε τη διαδικασία έκπλυσης

8. Κλείστε την προσαγωγή νερού και αποσυνδέστε τον

ελαστικό σωλήνα από τη συσκευή.

9. Τοποθετήστε ξανά την εύκαμπτη τάπα

προσαγωγή νερού του συστήματος έκπλυσης.

10. Κλείστε το καπάκι του δοχείου βρώμικου νερού.

Εδώ κλείστε τη θυρίδα εξαερισμού δοχείου έτσι ώστε να παραμένει ένα διάκενο για να μπορεί να στεγνώσει το δοχείο ακάθαρτου νερού.

11. Πιέστε τον σωλήνα απορροής του ακάθαρτου νερού

στη βάση στήριξης και κλείστε το καπάκι της

δοσολογίας. Αποστράγγιση καθαρού νερού στο καπάκι

1. Ανοίξτε το πώμα της δεξαμενής καθαρού νερού.

2. Αδειάστε το καθαρό νερό.

3. Καθαρίστε το φίλτρο.

4. Συνδέστε το πώμα της δεξαμενής καθαρού νερού.

Αποστράγγιση καθαρού νερού μέσω του δείκτη

1. Αφαιρέστε τον ελαστικό σωλήνα του δείκτη στάθμης

από τη βάση στήριξης και στρέψτε τον προς

2. Στερεώστε ξανά τον σωλήνα.

Άδειασμα δοχείου χονδροειδών ρύπων (Μόνο σε κεφαλή καθαρισμού R)

1. Σηκώστε τον κάδο απορριμμάτων και τραβήξτε τον έξω.

Εικόνα P 1 Δοχείο χονδροειδών ρύπων

2. Αδειάστε το δοχείο χονδροειδών ρύπων και

καθαρίστε το αν χρειάζεται.

3. Τοποθετήστε ξανά το δοχείο χονδροειδών ρύπων.

Απενεργοποίηση συσκευής

1. Γυρίστε τον διακόπτη προγράμματος στη θέση "0".

2. Αφαιρέστε το έξυπνο κλειδί.

3. Πατήστε τον μοχλό ανύψωσης / καθόδου της

κεφαλής καθαρισμού προς τα κάτω και κουμπώστε

4. Στρέψτε τον μοχλό

καθόδου της ράβδου αναρρόφησης προς τα επάνω.

5. Ασφαλίστε τη συσκευή έναντι απομάκρυνσης.

6. Κλείστε το καπάκι του δοχείου βρώμικου νερού.

Εδώ κλείστε τη θυρίδα εξαερισμού δοχείου έτσι ώστε να κουμπώσει στην εγκοπή του δοχείου καθαρού νερού, για να μπορεί να στεγνώσει το δοχείο ακάθαρτου νερού.

7. Ενδεχομένως φορτίστε την μπαταρία.

Κίνηση σε ανωφέρειες Κίνδυνος τραυματισμού Χρησιμοποιείτε τη συσκευή για φόρτωση και εκφόρτωση μόνο σε ανωφέρειες έως και τη μέγιστη τιμή (βλ. κεφάλαιο «Τεχνικά χαρακτηριστικά»). Κινηθείτε αργά.

Μη τήρηση των οδηγιών σχετικά με το βάρος Κίνδυνος τραυματισμού και πρόκλησης ζημιάς Προσέξτε το βάρος της συσκευής κατά τη μεταφορά. Φορτώστε τη συσκευή μόνο με άδεια δοχεία ακάθαρτου και καθαρού νερού. Φορτώστε τη συσκευή μόνο με τη βοήθεια ενός άλλου ατόμου ή χρησιμοποιώντας τον κινητήρα.

1. Πατήστε το πεντάλ ανύψωσης /

καθόδου της κεφαλής καθαρισμού και κουμπώστε το δεξιά.

2. Αφαιρέστε τις βούρτσες για να τις προφυλάξετε από

3. Αποσυναρμολογήστε από τη συσκευή τη μπάρα

4. Κατά τη μεταφορά σε οχήματα στερεώστε τη

συσκευή με τη βοήθεια των κρίκων στερέωσης σύμφωνα με τις ισχύουσες οδηγίες, ώστε να μην γλιστρήσει και να μην πέσει. Εικόνα Q

Μη τήρηση των οδηγιών σχετικά με τοβάρος Κίνδυνος τραυματισμού και πρόκλησηςζημιών Κατά την αποθήκευση προσέξτε το βάροςτης συσκευής.

Καταστροφή της συσκευής από παγωμένο νερό Εκκενώστε τελείως τη συσκευή από νερό. Φυλάξτε τη συσκευή σε έναν χώρο χωρίς παγετό. ●Η συσκευή αυτή επιτρέπεται να αποθηκεύεται μόνο σε εσωτερικούς χώρους. ●Φορτίστε πλήρως τις μπαταρίες πριν από μεγάλα χρονικά διαστήματα αποθήκευσης. ●Φορτίστε πλήρως τις μπαταρίες τουλάχιστον μία φορά το μήνα κατά τη διάρκεια της αποθήκευσης. Φροντίδα και συντήρηση

Ακούσια ενεργοποίηση της συσκευής Κίνδυνος τραυματισμού Γυρίστε τον διακόπτη προγράμματος στη θέση "0". Πριν από κάθε εργασία στη συσκευή αποσυνδέετε το έξυπνο πλήκτρο. Τραβήξτε το βύσμα δικτύου του φορτιστή. Αδειάστε και απορρίψτε το ακάθαρτο νερό και το καθαρό νερό. Έλεγχος ασφαλείας / συμβόλαιο

Μπορείτε να συμφωνήσετε με τον έμπορό σας έναν τακτικό έλεγχο ασφαλείας ή να συνάψετε ένα συμβόλαιο συντήρησης. Ζητήστε σχετική ενημέρωση. Προθεσμίες συντήρησης Μετά από κάθε χρήση

Λανθασμένος καθαρισμός Κίνδυνος πρόκλησης ζημιάς. Μην ψεκάζετε τη συσκευή με νερό. Μην χρησιμοποιείτε επιθετικά απορρυπαντικά. Αδειάστε το ακάθαρτο νερό. Καθαρίστε το δοχείο ακάθαρτου νερού με το σχετικό σύστημα έκπλυσης. Αφαιρέστε τη σήτα χονδροειδών ρύπων από το δοχείο ακάθαρτου νερού και καθαρίστε την. Ελέγξτε τη σήτα προστασίας του στροβίλου,

την εάν χρειάζεται και καθαρίστε την. Καθαρίστε το εξωτερικό τμήμα της μηχανής με υγρό πανί εμποτισμένο σε διάλυμα ήπιου απορρυπαντικού. Μόνο κεφαλή καθαρισμού R: Βγάλτε τον κάδο απορριμμάτων και αδειάστε τον. Μόνο κεφαλή καθαρισμού R: Καθαρίστε τη γραμμή διανομής νερού. Καθαρίστε τα χείλη αναρρόφησης, εξετάστε τη φθορά και αν χρειάζεται αντικαταστήστε τα. Καθαρίστε τα χείλη απόξεσης στην κεφαλή καθαρισμού, ελέγξτε για φθορά και αντικαταστήστε τα αν χρειάζεται. Καθαρίστε τις βούρτσες, εξετάστε τη φθορά και αν χρειάζεται αντικαταστήστε τις. Κλείστε το καπάκι του δοχείου βρώμικου νερού. Εδώ κλείστε τη θυρίδα εξαερισμού δοχείου έτσι ώστε να παραμένει ένα διάκενο για να

στεγνώσει το δοχείο ακάθαρτου νερού. Φορτίστε την μπαταρία. Μπαταρία μολύβδου: Εάν η φόρτιση της μπαταρίας είναι κάτω από 50%, φορτίστε την πλήρως και χωρίς διακοπές. Εάν η φόρτιση της μπαταρίας είναι πάνω από 50%, φορτίστε τη μόνο εφόσον απαιτείται η πλήρης διάρκεια λειτουργίας για την επόμενη

ιόντων λιθίου: Φορτίστε αν χρειάζεται.

Αδειάστε το δοχείο καθαρού νερού και ξεπλύνετε. Καθαρίστε το φίλτρο καθαρού νερού. Καθαρίστε το φλοτέρ. Σε περίπτωση προσωρινής διακοπής της λειτουργίας της συσκευής με μπαταρία μολύβδου: Εκτελέστε τη φόρτιση εξισορρόπησης της

Ελέγξτε τους πόλους της μπαταρίας για οξείδωση

χρειάζεται, βουρτσίστε τους. Προσέξτε τη σταθερή στερέωση των καλωδίων σύνδεσης. Καθαρίστε και, αν χρειάζεται, αντικαταστήστε τα παρεμβύσματα μεταξύ δοχείου ακάθαρτου νερού και καπακιού και ελέγξτε τη στεγανότητα. Μόνο κεφαλή καθαρισμού R: Καθαρίστε τη σήραγγα της βούρτσας. Μόνο κεφαλή καθαρισμού R: Αφαιρέστε τη γραμμή διανομής νερού στην κεφαλή καθαρισμού και καθαρίστε το κανάλι νερού. Σε μπαταρίες μολύβδου που χρειάζονται συντήρηση ελέγχετε την πυκνότητα οξέος των στοιχείων. Εάν η συσκευή δεν πρόκειται να χρησιμοποιηθεί για μεγάλο διάστημα ακινητοποιήστε την με πλήρως φορτισμένες μπαταρίες. Φορτίζετε πλήρως την μπαταρία τουλάχιστον μία φορά το μήνα.

Αναθέστε τον προδιαγραφόμενο έλεγχο στην εξυπηρέτηση πελατών. Εργασίες συντήρησης Καθαρισμός φίλτρου ογκωδών ρύπων

1. Ανοίξτε το καπάκι της δεξαμενής ακάθαρτου νερού.

Εικόνα R 1 Φίλτρο ογκωδών ρύπων

2. Τραβήξτε το φίλτρο ογκωδών ρύπων προς τα

3. Ξεπλύνετε το φίλτρο ογκωδών ρύπων με

4. Τοποθετήστε το φίλτρο ογκωδών ρύπων στη

δεξαμενή ακάθαρτου νερού. Καθαρισμός του φίλτρου καθαρού νερού

1. Αδειάστε το καθαρό νερό.

2. Ξεβιδώστε το πώμα της δεξαμενής καθαρού νερού.

Εικόνα S 1 Φίλτρο καθαρού νερού 2 Πώμα δεξαμενής καθαρού νερού

3. Τραβήξτε το φίλτρο καθαρού νερού και ξεπλύνετε με

4. Τοποθετήστε το φίλτρο καθαρού νερού.

5. Τοποθετήστε το πώμα της δεξαμενής καθαρού

Γύρισμα ή αντικατάσταση των χειλέων αναρρόφησης Αν τα χείλη αναρρόφησης έχουν φθαρεί, πρέπει να τα γυρίσετε από την άλλη ή να τα αντικαταστήσετε.

χείλη αναρρόφησης μπορούν να περιστραφούν 3 φορές μέχρι να φορεθούν και οι 4 άκρες.

1. Αφαιρέστε την μπάρα αναρρόφησης.

2. Ξεβιδώστε τις αστεροειδείς λαβές.

Εικόνα T 1 Αστεροειδής λαβή 2 Ιμάντας 3 Εσωτερικό μέρος της μπάρας αναρρόφησης 4 Διάταξη κλεισίματος με τέντωμα

3. Τραβήξτε έξω το εσωτερικό μέρος της μπάρας

4. Ανοίξτε τη διάταξη κλεισίματος με τέντωμα.

5. Αφαιρέστε τον ιμάντα.

6. Λύστε τα χείλη αναρρόφησης από το εσωτερικό

Εικόνα U 1 Υαλοκαθαριστήρας 2 Χείλη υποστήριξης 3 Εσωτερικό μέρος της μπάρας αναρρόφησης 4 Ιμάντας

7. Πιέστε τα περιστρεφόμενα ή νέα χείλη

αναρρόφησης στα κουμπιά του εσωτερικού τμήματος της μπάρας αναρρόφησης.

8. Συνδέστε τον ιμάντα.

9. Σπρώξτε το εσωτερικό μέρος της μπάρας

αναρρόφησης στο πάνω μέρος.

10. Βιδώστε και σφίξτε τις σταυροειδείς λαβές.

Αντικατάσταση δισκοειδούς βούρτσας

Αντικαταστήστε τις δισκοειδείς βούρτσες, όταν το μήκος των τριχών φτάσει τα 10 mm.

1. Πατήστε τον μοχλό ανύψωσης / καθόδου της

κεφαλής καθαρισμού προς τα κάτω και κουμπώστε

2. Πιέστε προς τα κάτω το πεντάλ αλλαγής βουρτσών.

3. Τραβήξτε τη δισκοειδή βούρτσα πλευρικά προς τα

έξω κάτω από την κεφαλή καθαρισμού.

την καινούργια δισκοειδή βούρτσα κάτω από την κεφαλή καθαρισμού, πιέστε την προς τα επάνω και ασφαλίστε την.210 Ελληνικά Αντικατάσταση κυλινδρικών βουρτσών

Αντικαταστήστε τις κυλινδρικές βούρτσες, όταν το μήκος των τριχών φτάσει τα 10 mm.

1. Πατήστε τον μοχλό ανύψωσης / καθόδου της

κεφαλής καθαρισμού προς τα κάτω και κουμπώστε

2. Πατήστε το πλήκτρο αντικατάστασης βουρτσών.

Εικόνα V 1 Πλήκτρο αντικατάστασης βουρτσών 2 Κάλυμμα εδράνων 3 Κυλινδρική βούρτσα

3. Στρέψτε το κάλυμμα εδράνων προς τα δεξιά.

4. Αφαιρέστε τις κυλινδρικές βούρτσες.

5. Τοποθετήστε τον νέο, μπροστινό κύλινδρο

βούρτσας στη θέση έδρασης.

6. Τοποθετήστε τον νέο, πίσω κύλινδρο βούρτσας στη

7. Στρέψτε το κάλυμμα εδράνων πίσω και κουμπώστε

το στη θέση του. Καθαρισμός γραμμής διανομής νερού

1. Σπρώξτε τον μοχλό συγκράτησης προς τα αριστερά

και ταυτόχρονα τραβήξτε τη γραμμή διανομής νερού μακριά από την κεφαλή καθαρισμού. Εικόνα W 1 Γραμμή διανομής νερού 2 Μοχλός συγκράτησης

2. Αφαιρέστε τη γραμμή διανομής νερού από την

3. Καθαρίστε τη γραμμή διανομής νερού.

4. Τοποθετήστε την αριστερή πλευρά της γραμμής

στην κεφαλή καθαρισμού.

5. Στρέψτε τη γραμμή διανομής νερού προς την

κεφαλή καθαρισμού και κουμπώστε την στη δεξιά

Εργασίες συντήρησης κινουμένων σχεδίων Αντιμετώπιση βλαβών

Ακούσια ενεργοποίηση της συσκευής Κίνδυνος τραυματισμού Πριν από οποιαδήποτε εργασία στη συσκευή, θέστε τον διακόπτη προγράμματος στη θέση "0". Πριν από κάθε εργασία στη συσκευή αποσυνδέετε το έξυπνο κλειδί. Τραβήξτε το βύσμα δικτύου του φορτιστή. Αδειάστε και απορρίψτε το ακάθαρτο νερό και το καθαρό νερό. Σε περίπτωση βλαβών, οι οποίες δεν

αντιμετωπιστούν με τη βοήθεια αυτού του πίνακα, Βλάβες χωρίς ένδειξη στην οθόνη Βλάβη Αντιμετώπιση Η συσκευή δεν εκκινείται 1. Εισάγετε το έξυπνο κλειδί.

2. Ρυθμίστε τον διακόπτη προγράμματος στο επιθυμητό πρόγραμμα.

3. Λειτουργήστε τον μοχλό οδήγησης.

4. Ελέγξτε τις μπαταρίες, ενδεχ. φορτίστε τις.

5. Ελέγξτε αν είναι συνδεδεμένοι οι πόλοι της μπαταρίας.

Η ποσότητα νερού δεν επαρκεί 1. Ελέγξτε τη στάθμη πλήρωσης του καθαρού νερού, ενδεχ. πληρώστε τη

2. Αυξήστε την ποσότητα νερού.

a Έκδοση DOSE: Ρυθμίστε την ποσότητα νερού χρησιμοποιώντας το σχετικό πλήκτρο στην κονσόλα χειρισμού. b Άλλες εκδόσεις: Αυξήστε την ποσότητα νερού με το σχετικό πλήκτρο ρύθμισης.

3. Καθαρίστε το φίλτρο καθαρού νερού.

4. Κεφαλή καθαρισμού R: Καθαρίστε τη γραμμή διανομής νερού.

5. Ελέγξτε τους εύκαμπτους σωλήνες για έμφραξη, ενδεχ.

καθαρίστε τους. Η αναρροφητική ισχύς είναι πολύ

1. Ρυθμίστε τον διακόπτη προγράμματος σε ΚΑΝΟΝΙΚΗ ή ΕΝΤΑΤΙΚΗ ΛΕΙΤΟΥΡΓΙΑ.

2. Ρυθμίστε την ισχύ αναρρόφησης στην εφαρμογή σε ΥΨΗΛΗ.

3. Ακινητοποιήστε τη συσκευή και αδειάστε το ακάθαρτο νερό.

4. Ελέγξτε αν είναι κλειστό το καπάκι στον εύκαμπτο σωλήνα απορροής ακάθαρτου νερού.

5. Καθαρίστε και, αν χρειάζεται

, αντικαταστήστε τα παρεμβύσματα μεταξύ δοχείου ακάθαρτου νερού και καπακιού και ελέγξτε τη στεγανότητα.

6. Ελέγξτε το προστατευτικό φίλτρο του στροβίλου για ρύπανση, ενδεχ. καθαρίστε το.

7. Καθαρίστε τα χείλη αναρρόφησης στην μπάρα αναρρόφησης, ενδεχ. γυρίστε τα από την άλλη ή αντικαταστήστε τα.

8. Ελέγξτε τον ελαστικό σωλήνα αναρρόφησης για έμφραξη, ενδεχ. καθαρίστε

9. Ελέγξτε τη στεγανότητα του εύκαμπτου σωλήνα αναρρόφησης, ενδεχ. αντικαταστήστε τον.

10. Ελέγξτε τη ρύθμιση της μπάρας αναρρόφησης.

11. Κρατήστε το δοχείο ακάθαρτου νερού από την εσοχή και μετακινήστε το προς το πλάι και προς τα πάνω.

a Ελέγξτε το παρέμβυσμα στον στρόβιλο αναρρόφησης. b Ελέγξτε το παρέμβυσμα στο κανάλι αναρρόφησης.

1 Παρέμβυσμα καναλιού αναρρόφησης 2 Παρέμβυσμα στροβίλου αναρρόφησης Το αποτέλεσμα καθαρισμού είναι

1. Μειώστε την ταχύτητα.

2. Επιλέξτε εντατικότερο πρόγραμμα καθαρισμού.

3. Ελέγξτε τη βούρτσα για φθορά, ενδεχ. αντικαταστήστε τη.

4. Ελέγξτε τη βούρτσα για ρύπους, αν χρειάζεται καθαρίστε την.

5. Ελέγξτε την καταλληλότητα του τύπου βουρτσών και του απορρυπαντικού.

6. Ελέγξτε την παροχή νερού.

7. Αυξήστε την ποσότητα

8. Χρησιμοποιήστε τη μέθοδο δύο βημάτων: Στο πρώτο πέρασμα καθαρίστε χωρίς αναρρόφηση, στο δεύτερο πέρασμα

καθαρίστε με αναρρόφηση. Ο στρόβιλος αναρρόφησης λειτουργεί με αυξημένο αριθμό στροφών

1. Αδειάστε το ακάθαρτο νερό.

2. Καθαρίστε το φλοτέρ.

3. Ελέγξτε το φίλτρο χνουδιών, ενδεχ. καθαρίστε το.

4. Ελέγξτε τον ελαστικό σωλήνα αναρρόφησης για έμφραξη, ενδεχ. καθαρίστε

5. Ελέγξτε αν είναι βουλωμένη η μπάρα αναρρόφησης, ενδεχ. αντιμετωπίστε την έμφραξη

Οι βούρτσες δεν γυρίζουν 1. Ελέγξτε αν κάποιο ξένο σώμα μπλοκάρει τις βούρτσες, ενδεχ. αφαιρέστε το ξένο σώμα.

2. Ρυθμίστε τον διακόπτη προγράμματος στο επιθυμητό πρόγραμμα.

3. Κατεβάστε την κεφαλή καθαρισμού.

Η συσκευή δονείται κατά τον

βούρτσα ή οι βούρτσες έχουν τοποθετηθεί σωστά.

2. Χρησιμοποιήστε πιο μαλακή βούρτσα.

3. Αντικαταστήστε τη βούρτσα.

Μόνο για έκδοση DOSE: Η δοσολογία απορρυπαντικού δεν λειτουργεί

1. Ελέγξτε τη στάθμη απορρυπαντικού στο δοχείο.

2. Αυξήστε τη δοσολογία του απορρυπαντικού.

3. Ελέγξτε τη σύνδεση του ελαστικού σωλήνα απορρυπαντικού με το δοχείο απορρυπαντικού.

4. Καθαρίστε το φίλτρο στο

δοχείο απορρυπαντικού.

5. Ελέγξτε τη βαλβίδα αντεπιστροφής στον ελαστικό σωλήνα προς την κεφαλή καθαρισμού για απόφραξη.

6. Ελέγξτε τη στεγανότητα των ελαστικών σωλήνων.

7. Ελέγξτε την αντλία απορρυπαντικού για σωστή λειτουργία.

Ο εύκαμπτος σωλήνας απορροής ακάθαρτου νερού είναι φραγμένος

1. Ανοίξτε το καπάκι της διάταξης δοσολόγησης στον εύκαμπτο σωλήνα απορροής.

2. Τραβήξτε το σωλήνα

αναρρόφησης από την μπάρα αναρρόφησης και κλείστε με το χέρι.

3. Ρυθμίστε τον διακόπτη προγράμματος σε ένα πρόγραμμα με αναρρόφηση.

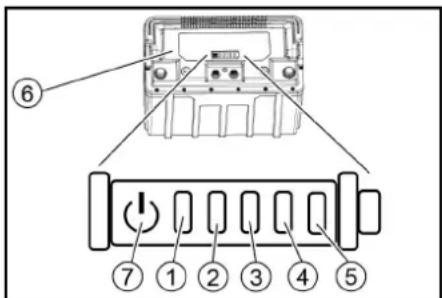

Η έμφραξη απορροφάται από τον εύκαμπτο σωλήνα απορροής στη δεξαμενή ακάθαρτου νερού.Ελληνικά 211 Βλάβες με ένδειξη στην οθόνη Ένδειξη κατάστασης μπαταρίας ιόντων λιθίου 1 LED κατάστασης 2 LED 1 ένδειξης 3 LED 2 ένδειξης 4 LED 3 ένδειξης 5 LED 4 ένδειξης 6 Μπαταρία 7 Πλήκτρο

1. Πιέστε το πλήκτρο για 5 δευτερόλεπτα.

● Δεν ανάβει καμία λυχνία LED: Φορτίστε την

● Η LED κατάστασης ανάβει πράσινη: Και οι 5 λυχνίες LED μαζί δείχνουν την κατάσταση φόρτισης της μπαταρίας. ● Η LED κατάστασης ανάβει κόκκινη: Οι λυχνίες LED της οθόνης υποδεικνύουν κάποια βλάβη. Οι βλάβες που περιγράφονται στον παρακάτω πίνακα

διορθωθούν από τον χρήστη. Για όλες τις ενδείξεις βλάβης που δεν περιγράφονται, απευθυνθείτε στο τμήμα πελατών της KÄRCHER. Βλάβη Αιτία Αντιμετώπιση ΠΡΟΣΘΗΚΗ KIK Δεν υπάρχει έξυπνο κλειδί συνδεδεμένο. Εισάγετε έξυπνο κλειδί. ΛΑΘΟΣ KIK Το τοποθετημένο έξυπνο κλειδί δεν δίνει το δικαίωμα εκτέλεσης της επιλεγμένης λειτουργίας. Χρησιμοποιήστε άλλο έξυπνο κλειδί. Πιθανόν για το έξυπνο κλειδί που χρησιμοποιήθηκε να χρειάζεται έγκριση (ανάλογα με την περίπτωση). ΚΑΜΙΑ ΕΞΟΥΣΙΟΔΟΤΗΣΗ Το τοποθετημένο έξυπνο κλειδί δεν δίνει το

εκτέλεσης της επιλεγμένης λειτουργίας. Χρησιμοποιήστε άλλο έξυπνο κλειδί. Πιθανόν για το έξυπνο κλειδί που χρησιμοποιήθηκε να χρειάζεται έγκριση (ανάλογα με την περίπτωση). ΛΥΣΙΜΟ ΔΙΑΚΟΠΤΗ ΛΑΒΗΣ! Κατά την ενεργοποίηση της συσκευής, είναι ενεργοποιημένος ένας μοχλός οδήγησης. Ελευθερώστε και τους δύο μοχλούς. ΑΔΥΝΑΜΗ ΜΠΑΤΑΡΙΑ Η μπαταρία είναι σχεδόν άδεια. Οι λειτουργίες

της συσκευής απενεργοποιούνται αυτόματα. Οδηγήστε τη συσκευή στον σταθμό φόρτισης και φορτίστε την

ΑΔΕΙΑ ΜΠΑΤΑΡΙΑ Η μπαταρία είναι άδεια. Οι λειτουργίες καθαρισμού και η λειτουργία οδήγησης είναι απενεργοποιημένες. Απενεργοποιήστε τη συσκευή, περιμένετε λίγο και ενεργοποιήστε την ξανά. Στη συνέχεια οδηγήστε στον σταθμό φόρτισης. Αν είναι απενεργοποιημένη, σπρώξτε την προς τον σταθμό φόρτισης. Φορτίστε την μπαταρία. ΣΦΑΛΜΑ ΡΟΗΣ ΝΕΡΟΥ Η ηλεκτρική βαλβίδα νερού είναι χαλασμένη. Ενημερώστε το τμήμα εξυπηρέτησης πελατών. ΥΠΕΡΦΟΡ.ΜΟΤΕΡ ΚΙΝΗΣ. Η κατανάλωση ρεύματος του μοτέρ κίνησης είναι πολύ

Ελέγξτε τον μηχανισμό κίνησης για ξένα σώματα. Επιλέξτε διαδρομή με μικρότερη κλίση. Απενεργοποιήστε τη συσκευή, περιμένετε

ενεργοποιήστε την ξανά. ΕΜΠΛΟΚΗ ΜΟΤΕΡ ΚΙΝΗΣ. Το μοτέρ κίνησης είναι μπλοκαρισμένο. Ελέγξτε τον μηχανισμό κίνησης για ξένα σώματα. Σηκώστε κάθε τροχό κίνησης ξεχωριστά και ελέγξτε αν μπορεί να περιστραφεί. (1) (2) (3) (4) (5) Αιτία Αντιμετώπιση Κόκκινο ----Η μπαταρία είναι πολύ ζεστή. Αφήστε την μπαταρία να κρυώσει. Κόκκινο ---Πράσιν

Το σύστημα διαχείρισης μπαταριών είναι πολύ

Αφήστε την μπαταρία να κρυώσει. Κόκκινο --Πράσιν

- Η μπαταρία είναι πολύ κρύα για φόρτιση. Μετακινήστε τη συσκευή σε ένα θερμότερο μέρος και περιμένετε μέχρι να ζεσταθεί η μπαταρία. Κόκκινο --Πράσιν

Η κατανάλωση ρεύματος κατά τη φόρτιση είναι πολύ υψηλή. Αποσυνδέστε το φις ρεύματος του φορτιστή. Περιμένετε 10 δευτερόλεπτα. Συνδέστε ξανά το φις. Εάν η βλάβη εμφανιστεί ξανά, αντικαταστήστε τον

Η κατανάλωση ρεύματος της συσκευής είναι πολύ υψηλή. Απενεργοποιήστε τη συσκευή. Εάν μετά την ενεργοποίηση η βλάβη παρουσιαστεί ξανά, αναζητήστε το σφάλμα στη συσκευή. Κόκκινο - Πράσιν

Βραχυκύκλωμα. Ελέγξτε όλες τις συνδέσεις μπαταρίας. Κόκκινο - Πράσιν

- Πολύ χαμηλή τάση κυψελών κατά την αποφόρτιση. Φορτίστε την μπαταρία. Κόκκινο - Πράσιν

Πολύ υψηλή τάση κυψελών κατά τη φόρτιση. Αποφορτιστείτε την μπαταρία μέχρι τα 20% της χωρητικότητας. Στη συνέχεια φορτίστε την μπαταρία. Κόκκινο Πράσιν

Η τάση της μπαταρίας είναι πολύ χαμηλή. Φορτίστε την μπαταρία. Κόκκινο Πράσιν

- Βλάβη κατά τη διαδικασία φόρτισης. Αποσυνδέστε το φις ρεύματος του φορτιστή. Περιμένετε 10 δευτερόλεπτα. Συνδέστε ξανά το φις. Εάν η βλάβη εμφανιστεί ξανά, αντικαταστήστε τον

--Η μπαταρία είναι πολύ κρύα για λειτουργία. Μετακινήστε τη συσκευή σε ένα θερμότερο μέρος και περιμένετε μέχρι να ζεσταθεί η μπαταρία. Κόκκινο Πράσιν

- Πρόβλημα απόδοσης κατά τη λειτουργία. Απενεργοποιήστε τη συσκευή. Εάν η βλάβη παραμένει, απευθυνθείτε στο τμήμα πελατών.212 Ελληνικά Παρελκόμενα Αξεσουάρ κεφαλής καθαρισμού με κυλινδρικές βούρτσες A: Μονάδα συσκευασίας, Β: Αριθμός που απαιτείται από τη συσκευή Αξεσουάρ κεφαλής καθαρισμού με δισκοειδείς βούρτσες A: Μονάδα συσκευασίας, Β: Αριθμός που απαιτείται από τη συσκευή Αξεσουάρ μπάρας αναρρόφησης A: Μονάδα συσκευασίας, Β: Αριθμός που απαιτείται από τη συσκευή Τεχνικά χαρακτηριστικά Ονομασία Κωδικός εξαρτήματος Περιγραφή A B Κυλινδρική βούρτσα, κόκκινη (μέτρια, στάνταρ) 4.035-184.0 Κόκκινη τυπική κυλινδρική βούρτσα για καθαρισμό συντήρησης. 1 2 Κυλινδρική βούρτσα, λευκή (μαλακή) 4.762-409.0 Λευκή κυλινδρική βούρτσα για τον καθαρισμό ευαίσθητων επενδύσεων δαπέδου.1 2 Κυλινδρική βούρτσα, πορτοκαλί (υψηλή/χαμηλή) 4.762-410.0 Πορτοκαλί κυλινδρική βούρτσα με ανισόπεδη δομή για ιδιαίτερα αποτελεσματικό καθαρισμό ανάγλυφων δαπέδων.

Κυλινδρική βούρτσα, πράσινη (σκληρή) 4.762-411.0 Πράσινη, λειαντική κυλινδρική βούρτσα για βασικό καθαρισμό και αφαίρεση ιδιαίτερα επίμονων ρύπων.

Κυλινδρική βούρτσα, μαύρη (πολύ σκληρή) 4.762-412.0 Μαύρη, ιδιαίτερα λειαντική κυλινδρική βούρτσα για βασικό καθαρισμό σε ανθεκτικές επενδύσεις δαπέδου με ισχυρά επίμονους ρύπους.

Μικροΐνες 4.114-010.0 Ιδανικό για πλακάκια υψηλής ποιότητας. Κυλινδρική βούρτσα μικροϊνών για αξιόπιστη και απαλή αφαίρεση θαμπώματος.

Άξονας κυλίνδρου 4.762-415.0 Άξονας κυλίνδρου από αλουμίνιο για την τοποθέτηση κυλίνδρων με τσόχα ή με

Κύλινδρος, κίτρινος (μαλακός) 6.369-732.0 Κίτρινος κύλινδρος για καθαρισμό και στίλβωση λείων επενδύσεων δαπέδου.2040 Κύλινδρος, κόκκινος (μεσαίος) 6.369-734.0 Κόκκινος τυπικός κύλινδρος για καθαρισμό συντήρησης λείων επενδύσεων

Κύλινδρος, πράσινος (σκληρός) 6.369-733.0 Πράσινος, λειαντικός κύλινδρος για βασικό καθαρισμό καθώς και αφαίρεση ιδιαίτερα επίμονων ρύπων σε λείες επενδύσεις δαπέδου.

Ονομασία Κωδικός εξαρτήματος Περιγραφή A B D 51 D 60 D 51 D 60 Δισκοειδής βούρτσα, σε φυσικό χρώμα

4.905-027.0 4.905-016.0 Φυσικού χρώματος, μαλακή δισκοειδής βούρτσα για καθαρισμό και στίλβωση ανάγλυφων επενδύσεων δαπέδου.

Δισκοειδής βούρτσα, λευκή 4.905-028.0 4.905-015.0 Λευκή, μαλακή δισκοειδής βούρτσα για απαλό καθαρισμό ευαίσθητων επενδύσεων δαπέδου.

Δισκοειδής βούρτσα, κόκκινη (μέτρια,

4.905-026.0 4.905-014.0 Κόκκινη τυπική δισκοειδής βούρτσα για τον τακτικό καθαρισμό συντήρησης.

Δισκοειδής βούρτσα, μαύρη (σκληρή) 4.905-029.0 4.905-017.0 Μαύρη, ιδιαίτερα λειαντική δισκοειδής βούρτσα για βασικό καθαρισμό σε ανθεκτικές επενδύσεις δαπέδου με ισχυρά επίμονους ρύπους.

Δίσκος διαμαντιού, λεπτός, πράσινος 6.371-240.0 6.371-233.0 Πράσινος, λεπτός δίσκος διαμαντιού για στίλβωση γυαλιστερών επενδύσεων δαπέδου. Δημιουργεί επιφάνειες υψηλής στιλπνότητας και μπορεί επίσης να χρησιμοποιηθεί για κρυσταλλοποίηση.

Δίσκος διαμαντιού, χοντρός, λευκός 6.371-260.0 6.371-246.0 Λευκός, χονδρός δίσκος διαμαντιού για σκληρές επενδύσεις δαπέδου. Αφαιρεί μικρές γρατσουνιές και δημιουργεί καθαρό, ομοιόμορφο ματ υπόβαθρο για πρόσθετη επεξεργασία με κίτρινο δίσκο διαμαντιού.

Δίσκος διαμαντιού, μεσαίος, κίτρινος 6.371-261.0 6.371-247.0 Κίτρινος δίσκος διαμαντιού για προετοιμασία και φροντίδα σκληρών επενδύσεων δαπέδου. Για απαλή ματ επιφάνεια που μπορεί να γυαλιστεί περισσότερο με πράσινο δίσκο διαμαντιού.

Επενδεδυμένος δίσκος 4.762-593.0 4.762-445.0 Απαιτείται για τη χρήση δίσκων μελαμίνης, αλλά και για τυπικούς δίσκους. Βάση δίσκου με πολλά άγκιστρα για τη συγκράτηση των δίσκων. Εξαιρετικά ισχυρή συγκράτηση του δίσκου στη βάση της κεφαλής καθαρισμού D 51.

Ονομασία Κωδικός εξαρτήματος Περιγραφή A B Σετ χείλους αναρρόφησης, Linatex 4.400-011.0 Ανθεκτικό σετ χείλους αναρρόφησης Linatex® για παραβολικές μπάρες αναρρόφησης πλάτους 850 mm. Ζεύγος 1 ζεύγος Σετ χείλους αναρρόφησης, PU 4.400-005.0 Χαμηλής φθοράς, ανθεκτικό στο λάδι χείλος αναρρόφησης από πολυουρεθάνη. Ζεύγος 1 ζεύγος D 51 D 60 R 55

Ταχύτητα πορείας (max) km/h666 Θεωρητική επιφανειακή απόδοση m

/h 3060 3600 3060 Πρακτική απόδοση επιφάνειας m

• /h 1380 1620 1490 Όγκος δεξαμενής ακάθαρτου νερού l50 50 50 Όγκος δοχείου ογκωδών ρύπων l--3,5 Όγκος δεξαμενής απορρυπαντικού (επιλογή δόσης) l333 Δοσολογία απορρυπαντικού % 0 p. 3
• Δοσολογία νερού l/min 0 p. 2
• ,5±0,2 0 p. 2
• ,6±0,2 0 ,6±0,2 p. 2

Μήκος mm 1375 1290 1284 Πλάτος χωρίς μπάρα αναρρόφησης mm 542 542 542 Ύψος mm 1082 1082 1082 Πλάτος εργασίας mm 510 600 550 Διαστάσεις συσκευασίας lxwxh mm 1505x770x1271 1505x770x1271 1505x770x1271

Μπροστινός τροχός, πλάτος mm 50 50 50 Μπροστινός τροχός, διάμετρος mm 200 200 200 Πίσω τροχός, πλάτος mm 28 28 28 Πίσω τροχός, διάμετρος mm 100 100 100

Επιτρεπόμενο συνολικό βάρος kg 245 241 235 Απόβαρο (βάρος μεταφοράς) kg 195 191 185Ελληνικά 213 Με την επιφύλαξη τεχνικών αλλαγών.

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι εκδίδονται από την αρμόδια εταιρεία διανομής μας. Τυχόν βλάβες στη συσκευή σας επιδιορθώνονται από εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης, εφόσον οφείλονται σε σφάλμα υλικού ή κατασκευής. Σε περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή σας ή το πλησιέστερο εξουσιοδοτημένο συνεργείο, προσκομίζοντας το παραστατικό της αγοράς. (για διευθύνσεις βλέπε την πίσω σελίδα) Δήλωση συμμόρφωσης EΕ Με το παρόν δηλώνουμε ότι η παρακάτω μηχανή λόγω του σχεδιασμού και του τύπου κατασκευής της καθώς και στην έκδοση την οποία έχουμε διαθέσει στην αγορά πληροί τις σχετικές βασικές απαιτήσεις για την ασφάλεια και την υγεία των Οδηγιών ΕΕ. Σε περίπτωση τροποποίησης της μηχανής που δεν έχει συμφωνηθεί

, αυτή η δήλωση ακυρώνεται. Προϊόν: Συσκευή καθαρισμού δαπέδων Τύπος: 1.533-xxx Σχετικές Οδηγίες ΕΕ 2006/42/EΚ (+2009/127/EΚ) 2014/30/EΕ 2014/53/ΕΕ (TCU) Εφαρμοζόμενα εναρμονισμένα πρότυπα EN 60335-1 EN 60335-2-29 EN 60335-2-72 EN 62311: 2008 EN 55012: 2007 + A1: 2009 EN 61000-6-3: 2007 + A1:2011

EN IEC 61000-6-2: 2005

TCU EN 301 511 V12.5.1 EN 300 440 V2.1.1 EN 300 328 V2.2.2 EN 300 330 V2.1.1 Εφαρμοζόμενα εθνικά πρότυπα

Οι υπογράφοντες ενεργούν κατ’ εντολή και με εξουσιοδότηση από το διοικητικό συμβούλιο. Υπεύθυνος τεχνικού φακέλου: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Τηλ.: [phone] Φαξ: [phone] Winnenden, 2021/08/01 Δύναμη επαφής βουρτσών, μέγ. N (kg) 290 (29) 250 (25) 155 (15,5)

επαφής βουρτσών, μέγ.N/m

) 3,2 (32) 2,5 (25) 6,3 (63) Στοιχεία ισχύος συσκευής Ονομαστική τάση V24 24 24 Ονομαστική τάση, Li-Ion V 25,6 25,6 25,6 Χωρητικότητα μπαταρίας Ah (5 h) 76 / 80 / 105 / 115 76 / 80 / 105 / 115 76 / 80 / 105 / 115 Χωρητικότητα μπαταρίας, Li-Ion Ah (5 h) 80 80 80 Μέση κατανάλωση ισχύος W 1300 1300 1350 Ισχύς κινητήρα κίνησης W 130 130 130 Ισχύς στροβίλου αναρρόφησης W 250 250 250 Ισχύς συστήματος κίνησης των βουρτσών W 800 800 980 Τύπος προστασίας IPX3 IPX3 IPX3

• Απόδοση αναρρόφησης, ποσότητα αέρα l/s 21 21 21 Υποπίεση (μέγ.) kPa (mbar) 9,5 (95) 9,5 (95) 9,5 (95) Βούρτσες καθαρισμού Διάμετρος βούρτσας mm 510 600 96 Μήκος βούρτσας mm--550 Περιστροφές βούρτσας 1/min 140 150 965 Εσωτερικός φορτιστής Ονομαστική τάση V 100 p. 240
• 100 p. 240
• 100 p. 240
• Συχνότητα Hz 50-60 50-60 50-60 Κατανάλωση ρεύματος Amax 5max 5max 5 Περιβαλλοντικές συνθήκες Επιτρεπόμενο εύρος θερμοκρασίας °C 5 p. 40
• Θερμοκρασία νερού μέγ.°C505050 Πίεση νερού συστήματος πλήρωσης MPa (bar) 1(10) 1(10) 1(10) Πίεση νερού συστήματος έκπλυσης δεξαμενής ακάθαρτου νερού MPa (bar) 1 (10) 1 (10) 1 (10) Σχετική ατμοσφαιρική υγρασία % 20 p. 90
• 20 p. 90
• 20 p. 90

Ανωφέρεια χώρου εργασίας μέγ. %222 Μετρημένες τιμές κατά EN 60335-2-72 Τιμή δονήσεων χεριού-βραχίονα m/s

0,2 0,2 0,2 Αβεβαιότητα Κ m/s

0,2 0,2 0,2 Επίπεδο ηχητικής πίεσης L

Κανονική λειτουργία dB(A) 65 65 65 Αβεβαιότητα Κ

dB(A)222 Επίπεδο ηχητικής ισχύος L

Κανονική λειτουργία dB(A) 81 81 81 D 51 D 60 R 55214 Русский
