SCT 5 40 X - κατσαβίδι Fein - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Φορητό κατσαβίδι
Μάρκα	Fein
Μοντέλο	SCT 5 40 X
Χρήση	Βίδωμα και ξεβίδωμα βιδών για στεγνή κατασκευή
Τροφοδοσία	Δίκτυο (καλώδιο τροφοδοσίας)
Υποδοχή εργαλείου	Εξάγωνη υποδοχή
Φορά περιστροφής	Αναστρέψιμη
Ρυθμιζόμενη ροπή	Ναι (στα μοντέλα SCT5-40UX και SCT5-40UM)
Στοπ βάθους	Ενσωματωμένο
Κασετίνα βιδών	Διαθέσιμο (στα μοντέλα SCT5-40M και SCT5-40UM)
Διπλή μόνωση	Ναι
Ηλεκτρική προστασία	Συνιστάται διακόπτης διαρροής 30 mA
Συντήρηση	Καθαρίστε τις σχισμές εξαερισμού με ξηρό πεπιεσμένο αέρα χωρίς λάδι
Ανταλλακτικά που μπορεί να αντικαταστήσει ο χρήστης	Εργαλεία εργασίας, στοπ βάθους, ιμάντας, κασετίνα
Υπηρεσία μετά την πώληση	FEIN, ανταλλακτικά στο www.fein.com
Εγγύηση	Σύμφωνα με τη νομοθεσία της χώρας
Χρήση σε γεννήτρια	Ναι, σύμφωνα με ISO 8528 κατηγορία G2

Συχνές ερωτήσεις - SCT 5 40 X Fein

Πώς ρυθμίζεται η ροπή σύσφιξης;

Στα μοντέλα SCT5-40UX και SCT5-40UM, η ροπή ρυθμίζεται με έναν διακόπτη. Αυξήστε ή μειώστε τη ροπή ανάλογα με το μέγεθος των βιδών. Η ροπή εξαρτάται επίσης από τη δύναμη πίεσης.

Πώς χρησιμοποιείται το στοπ βάθους;

Το στοπ βάθους επιτρέπει τον περιορισμό του βάθους βιδώματος. Τοποθετήστε το στο εργαλείο και ρυθμίστε το επιθυμητό μήκος ώστε η κεφαλή της βίδας να είναι στο ίδιο επίπεδο ή βυθισμένη.

Μπορώ να χρησιμοποιήσω βίδες άλλες από αυτές που συνιστώνται;

Χρησιμοποιείτε αποκλειστικά βίδες και αξεσουάρ εγκεκριμένα από τη FEIN για να διασφαλίσετε την ασφάλεια και τις επιδόσεις. Η χρήση μη εγκεκριμένων αξεσουάρ μπορεί να είναι επικίνδυνη.

Πώς καθαρίζεται το εργαλείο;

Καθαρίζετε τακτικά τις σχισμές εξαερισμού με μη μεταλλικά εργαλεία και φυσάτε ξηρό πεπιεσμένο αέρα χωρίς λάδι στο εσωτερικό για να απομακρύνετε την αγώγιμη σκόνη.

Τι κάνω αν το καλώδιο τροφοδοσίας είναι κατεστραμμένο;

Μην το χρησιμοποιείτε. Το καλώδιο πρέπει να αντικατασταθεί με ειδικό προετοιμασμένο καλώδιο διαθέσιμο από την υπηρεσία μετά την πώληση FEIN.

Πώς αλλάζω τη φορά περιστροφής;

Ο διακόπτης φοράς περιστροφής πρέπει να ενεργοποιείται μόνο όταν ο κινητήρας είναι εντελώς σταματημένος. Γυρίστε τον διακόπτη στη δεξιά ή αριστερή θέση για βίδωμα ή ξεβίδωμα.

Μπορώ να χρησιμοποιήσω γεννήτρια;

Ναι, υπό την προϋπόθεση ότι η γεννήτρια συμμορφώνεται με το πρότυπο ISO 8528 κατηγορία G2 και ότι ο συντελεστής αρμονικής παραμόρφωσης δεν υπερβαίνει το 10 %. Τηρείτε τους εθνικούς κανονισμούς.

Ποια αξεσουάρ επιτρέπονται;

Χρησιμοποιείτε μόνο αξεσουάρ ειδικά σχεδιασμένα ή εγκεκριμένα από τη FEIN. Το εργαλείο δέχεται εξάγωνα μύτες και βίδες ταχείας σύσφιξης.

Πώς αντικαθίσταται η κασετίνα βιδών;

Η κασετίνα είναι ένα ανταλλακτικό που μπορεί να αντικατασταθεί από τον χρήστη. Αφαιρέστε την παλιά κασετίνα και τοποθετήστε τη νέα ακολουθώντας τις οδηγίες συναρμολόγησης.

Τι κάνω αν το εργαλείο έχει έρθει σε επαφή με αμίαντο;

Μην επισκευάζετε το εργαλείο. Απορρίψτε το σύμφωνα με τις εθνικές διατάξεις για απόβλητα που περιέχουν αμίαντο. Παραδώστε το σε κατάλληλο κέντρο ανακύκλωσης.

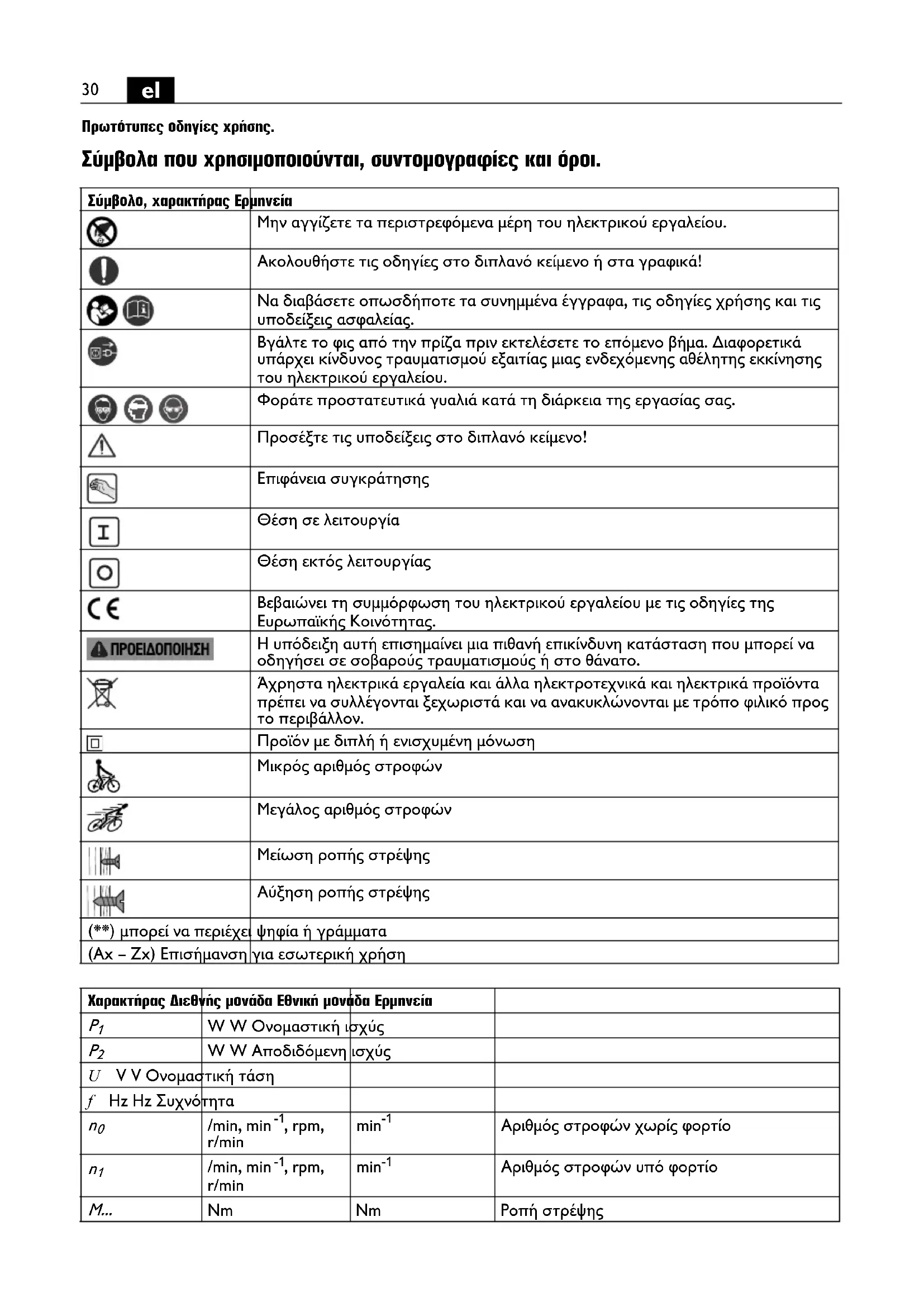

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SCT 5 40 X Fein

Πρωτότυπες οδηγίες χρήσης.

Σύμβολα που χρησιμοποιούνται, συντομογραφίες και όροι.

Σύμβολο, χαρακτήρας Ερμηνεία
	Μην αγγίζετε τα περιστρεφόμενα μέρη του ηλεκτρικού εργαλείου.
	Ακολουθήστε τις οδηγίες στο διπλανό κείμενο ή στα γραφικά!
	Να διαβάσετε οπωσδήποτε τα συνημμένα έγγραφα, τις οδηγίες χρήσης και τις υποδείξεις ασφαλείας.
	Βγάλτε το φις από την πρίζα πριν εκτελέσετε το επόμενο βήμα. Διαφορετικά υπάρχει κίνδυνος τραυματισμού εξαιτίας μιας ενδεχόμενης αθέλητης εκκίνησης του ηλεκτρικού εργαλείου.
	Φοράτε προστατευτικά γυαλιά κατά τη διάρκεια της εργασίας σας.
	Προσέξτε τις υποδείξεις στο διπλανό κείμενο!
	Επιφάνεια συγκράτησης
	Θέση σε λειτουργία
[S434]	Θέση εκτός λειτουργίας
	Βεβαιώνει τη συμμόρφωση του ηλεκτρικού εργαλείου με τις οδηγίες της Ευρωπαϊκής Κοινότητας.
	Η υπόδειξη αυτή επισημαίνει μια πιθανή επικίνδυνη κατάσταση που μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς ή στο θάνατο.
	Άχρηστα ηλεκτρικά εργαλεία και άλλα ηλεκτροτεχνικά και ηλεκτρικά προϊόντα πρέπει να συλλέγονται ξεχωριστά και να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.
	Προϊόν με διπλή ή ενισχυμένη μόνωση
	Μικρός αριθμός στροφών
	Μεγάλος αριθμός στροφών
	Μείωση ροπής στρέψης
	Αύξηση ροπής στρέψης
(**) μπορεί να περιέχει	ψηφία ή γράμματα
(Ax - Zx) Επισήμανση	για εσωτερική χρήση

Χαρακτήρας Διεθνής μονάδα Εθνική μονάδα Ερμηνεία
P_1	W W Ονομαστική ισχύς
P_2	W W Αποδιδόμενη ισχύς
U V V Ονομαστική τάση
f Hz Hz Συχνότητα
n_0	/min, min ^-1 , rpm,r/min	min ^-1	Αριθμός στροφών χωρίς φορτίο
n_1	/min, min ^-1 , rpm,r/min	min ^-1	Αριθμός στροφών υπό φορτίο
M...	Nm	Nm	Ροπή στρέψης
○	mm mm Υποδοχή εργαλείου εσωτερικό		εξάγωνο
Σμμμ Φ	mm mm Διάμετρος βιδών
	kg kg Βάρος σύμφωνα με ΕΡΤΑ-Procedure		01
L_pA	dB dB Στάθμη ακουστικής πίεσης
L_wA	dB dB Στάθμη ακουστικής ισχύος
L_pCpeak	dB dB ́Υψιστη στάθμη ακουστικής πίεσης
K...			Ανασφάλεια
a	m/s2	m/s2	Τιμή εκπομπής κραδασμών σύμφωνα με EN 62841 (άθροισμα ανυσμάτων τριών κατευθύνσεων)
a_h	m/s2	m/s2	Τιμή εκπομπής κραδασμών (βίδωμα)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Θεμελιώδεις και παράγωγες μονάδες από το Διεθνές Σύστημα Μονάδων SI.

Για την ασφάλειά σας.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες.

Αμέλειες κατά την τήρηση των προειδοποιητικών υποδείξεων και οδηγιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση.

Να μην χρησιμοποιήσετε το παρόν ηλεκτρικό εργαλείο πριν διαβάσετε επιμελώς και

κατανοήσετε αυτές τις οδηγίες χρήσης καθώς και τις συνημμένες «Γενικές υποδείξεις ασφαλείας» (Αριθμός εγγράφου 3 41 30 465 06 0). Να διαφυλάξετε τα παραπάνω έγγραφα για κάθε ενδεχόμενη μελλοντική χρήση και να τα επισυνάψετε στο ηλεκτρικό εργαλείο όταν το παραδώσετε ή το πουλήσετε σε τρίτο άτομο. Να τηρείτε επίσης και τις σχετικές εθνικές διατάξεις για την προστασία της εργασίας.

Προορισμός του πλεκτρικού εργαλείου:

με το χέρι οδηγούμενο μπουλονόκλειδο για χρήση με εργαλεία και εξαρτήματα εγκριμένα από τη FEIN για το βίδωμα και το ξεβίδωμα βιδών, ιδιαίτερα για χρήση στις ξηρές κατασκευές με βίδες ταχείας στερέωσης, σε περιβάλλον μη εκτεθειμένο στις καιρικές συνθήκες.

Αυτό το εργαλείο κατασκευάστηκε για χρήση σε συνδυασμό με γεννήτριες εναλλασσόμενου ρεύματος με επαρκή ισχύ, που εκπληρώνουν τη προδιαγραφή ISO 8528, έκδοση κλάσης G2. Αυτή η προδιαγραφή δεν εκπληρώνεται ιδιαίτερα όταν η λεγόμενη αρμονική παραμόρφωση υπερβαίνει το 10 %. Εν ανάγκη ενημερωθείτε σχετικά με τη γεννήτρια που χρησιμοποιείτε.

Λάβετε υπόψη τις οδηγίες λειτουργίας και τις εθνικές προδιαγραφές για την εγκατάσταση και τη λειτουργία της γεννήτριας εναλλασσόμενου ρεύματος.

Ειδικές υποδείξεις ασφαλείας.

Να πιάνετε τη συσκευή από τις μονωμένες επιφάνειες πιασίματος όταν διεξάγετε εργασίες κατά τις οποίες υπάρχει κίνδυνος η βίδα να έρθει σε επαφή με μη ορατούς πλεκτροφόρους αγωγούς ή το καλώδιό του. Η επαφή της βίδας έναν με ηλεκτροφόρο αγωγό μπορεί να θέσει τα μεταλλικά μέρη της συσκευής επίσης υπό τάση και να προκαλέσει ετσι ηλεκτροπληξία.

Na προσέχετε μήπως υπάρχουν μη ορατοί πλεκτρικοί αγωγοί και σωλήνες φωταερίου (γκαζιού) ή νερού. Πριν αρχίσετε την εργασία σας ελέγξτε την περιοχή που πρόκειται να εργαστείτε π. χ. με μια συσκευή εντοπισμού μετάλλων.

Ασφαλίζετε το υπό κατεργασία τεμάχιο. Ένα υπό κατεργασία τεμάχιο που στερεώνεται με τη βοήθεια μιας διάταξης σύσφιξης είναι στερεωμένο με μεγαλύτερη ασφάλεια από ένα που συγκρατείται με το χέρι.

Να κρατάτε γερά το πλεκτρικό εργαλείο. Μπορεί να εμφανιστούν απότομες αντιδραστικές ροπές.

Μην επεξεργάζεστε μαγνποιούχα υλικά. Υπάρχει κίνδυνος πυρκαγιάς.

Μην επεξεργάζεστε πλαστικά ενιοχυμένα με ανθρακονήματα (CFK) και υλικά που περιέχουν αμίαντο. Αυτά θεωρούνται καρκινογόνα.

Απαγορεύεται το πριτοίνωμα ή/και το βίδωμα πινακίδων και συμβόλων επάνω στο πλεκτρικό εργαλείο. Μια χαλασμένη μόνωση δεν προσφέρει πλέον καμιά προστασία κατά της ηλεκτροπληξίας. Χρησιμοποιείτε αυτοκόλλητες πινακίδες.

Μη χροσιμοποιήσετε ποτέ εξαρτήματα που δεν έχουν εξελιχτεί ή εγκριθεί από τον κατασκευαστή του πλεκτρικού εργαλείου ειδικά γί αυτό. Η ασφαλής λειτουργία δεν εξασφαλίζεται μόνο και μόνο επειδή ένα εξάρτημα ταιριάζει στο ηλεκτρικό σας εργαλείο.

Να καθαρίζετε τακτικά τα ανοίγματα αερισμού του πλεκτρικού εργαλείου με μη μεταλλικά εργαλεία. Ο ανεμιστήρας του κινητήρα αναρροφά σκόνη μέσα στο περίβλημα. Η υπερβολική συσσώρευση μεταλλικής σκόνης μπορεί να δημιουργήσει κίνδυνο ηλεκτροπληξίας.

Πριν την εκκίνπον να βεβαιώνεστε ότι δεν έχουν υποστεί ζημιές το πλεκτρικό καλώδιο και το φις.

Πρόταση: Να εργάζεστε με το πλεκτρικό εργαλείο μέσω ενός προστατευτικού διακόπτη διαρροής (RCD) με ρεύμα διαφυγής το πολύ 30 mA.

Κραδασμοί χεριού-μπράτσου

Η στάθμη κραδασμών που αναφέρεται σ' αυτές τις οδηγίες έχει μετρηθεί σύμφωνα με μια διαδικασία μέτρησης τυποποιημένη στο πλαίσιο του προτύπου EN 62841 και μπορεί να χρησιμοποιηθεί στη σύγκριση των διάφορων ηλεκτρικών εργαλείων. Είναι επίσης κατάλληλη για τον προσωρινό υπολογισμό της επιβάρυνσης από τους κραδασμούς.

Όταν, όμως, το ηλεκτρικό εργαλείο χρησιμοποιηθεί με εργαλεία και παρελκόμενα που δεν προβλέπονται γι' αυτό ή χωρίς να έχει συντηρηθεί επαρκώς, η στάθμη κραδασμών μπορεί να αποκλίνει. Αυτό μπορεί να αυξήσει σημαντικά την επιβάρυνση από τους κραδασμούς κατά τη διάρκεια του συνόλου του χρονικού διαστήματος της εργασίας.

Για την ακριβή εκτίμηση της επιβάρυνσης από τους κραδασμούς, κατά τη διάρκεια ενός ορισμένου χρονικού διαστήματος εργασίας, θα πρέπει να ληφθούν επίσης υπόψη και οι χρόνοι κατά τη διάρκεια των οποίων το μηχάνημα βρίσκεται εκτός λειτουργίας ή λειτουργεί χωρίς όμως στην πραγματικότητα να χρησιμοποιείται. Αυτό μπορεί να μειώσει σημαντικά την επιβάρυνση από τους κραδασμούς κατά τη διάρκεια του συνόλου του χρονικού διαστήματος της εργασίας.

Να καθορίζετε συμπληρωματικά μέτρα ασφαλείας για την προστασία του χειριστή/της χειρίστριας από την επίδραση των κραδασμών, για παράδειγμα: συντήρηση των ηλεκτρικών εργαλείων και παρελκομένων, ζέσταμα των χεριών, οργάνωση των διαδικασιών εργασίας.

Υποδείξεις χειρισμού.

Ο χειρισμός του διακόπτη αλλαγής φοράς περιστροφής επιτρέπεται μόνο όταν ο κινητήρας δεν κινείται.

SCT5-40X (**)/SCT5-40M (**)/SCT6-25 (**): Τα βιδώματα πρέπει να διεξάγονται με συναρμολογημένο τον οδηγό βάθους.

SCT5-40M (**)/SCT5-40UM (**): Η θήκη βιδών πρέπει να χρησιμοποιείται μόνο στη θέση για «δεξιόστροφη κίνηση».

Ρύθμιση ροπής στρέψης (SCT5-40UX (\*\*)/SCT5-40UM (\*\*)) (βλέπε σελίδα 5)

Η ρύθμιση του κατασκευαστή αντιστοιχεί στην περιοχή βιδών μικρού έως μέτριου μεγέθους. Η ροπή σύσφιξης εξαρτάται από τη δύναμη με την οποία πιέζεται το ηλεκτρικό εργαλείο επάνω στη βίδα.

Συντήρηση και Service.

Υπό ακραίες συνθήκες εργασίας μπορεί, κατά την επεξεργασία μετάλλων, να κατακαθίσει αγώγιμη σκόνη στο εσωτερικό του ηλεκτρικού εργαλείου. Μπορεί να επηρεαστεί αρνητικά η προστατευτική μόνωση του ηλεκτρικού εργαλείου. Να καθαρίζετε τακτικά το εσωτερικό του ηλεκτρικού εργαλείου, δια μέσου των σχισμών αερισμού, με ξηρό, χωρίς λάδια πεπιεσμένο αέρα και να συνδέσετε εν σειρά έναν προστατευτικό διακόπτη διαρροής (διακόπτη RCD).

Αν το ηλεκτρικό καλώδιο υποστεί βλάβη πρέπει να αντικατασταθεί από ένα άλλο, ειδικά προκατασκευασμένο ηλεκτρικό καλώδιο που προσφέρει το Service της FEIN.

Προϊόντα που ήρθαν σε επαφή με αμίαντο, δεν επιτρέπεται να δοθούν για επισκευή. Απορρίπτετε τα προϊόντα που έχουν μολυνθεί με αμίαντο σύμφωνα με τις ισχύουσες διατάξεις στη χώρα σας για την απόρριψη αποβλήτων που περιέχουν αμίαντο.

Τον τρέχοντα κατάλογο ανταλλακτικών γι' αυτό το ηλεκτρικό εργαλείο θα βρείτε στην ηλεκτρονική σελίδα www.fein.com.

Αν χρειαστεί, μπορείτε να αντικαταστήσετε οι ίδιοι τα παρακάτω εξαρτήματα: εργαλεία, οδηγός βάθους, θηλιά χεριού, θήκη

Εγγύηση.

Η εγγύηση για το προϊόν ισχύει σύμφωνα με τις νομικές διατάξεις της χώρας στην οποία κυκλοφορεί. Εκτός αυτού η FEIN σας παρέχει και μια επί πλέον εγγύηση, ανάλογα με την εκάστοτε δήλωση κατασκευαστή της FEIN.

Στη συσκευασία του ηλεκτρικού σας εργαλείου μπορεί να περιέχεται μόνο ένα μέρος των εξαρτημάτων που περιγράφονται ή απεικονίζονται σ' αυτές τις οδηγίες χρήσης.

Δήλωση συμμόρφωσης.

Η εταιρία FEIN δηλώνει με αποκλειστική ευθύνη της ότι αυτό το προϊόν ανταποκρίνεται πλήρως στους σχετικούς κανονισμούς που αναφέρονται στην τελευταία σελίδα αυτών των οδηγιών χρήσης.

Τεχνικά έγγραφα από:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Προστασία του περιβάλλοντος, απόσυροη.

Οι συσκευασίες, τα άχρηστα ηλεκτρικά εργαλεία και τα εξαρτήματα πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.
