Typ produktu	Wkrętarka przenośna
Marka	Fein
Model	SCT 5 40 X
Zastosowanie	Wkręcanie i wykręcanie wkrętów do suchej zabudowy
Zasilanie	Sieć (przewód zasilający)
Uchwyt narzędzia	Gniazdo sześciokątne
Kierunek obrotu	Odwracalny
Regulowany moment obrotowy	Tak (w modelach SCT5-40UX i SCT5-40UM)
Ogranicznik głębokości	Wbudowany
Magazynek na wkręty	Dostępny (w modelach SCT5-40M i SCT5-40UM)
Podwójna izolacja	Tak
Ochrona elektryczna	Zalecany wyłącznik różnicowoprądowy 30 mA
Konserwacja	Czyścić otwory wentylacyjne suchym, bezolejowym sprężonym powietrzem
Części wymienialne przez użytkownika	Narzędzia robocze, ogranicznik głębokości, pasek na rękę, magazynek
Serwis	FEIN, części zamienne na www.fein.com
Gwarancja	Zgodnie z przepisami prawa danego kraju
Użycie z agregatem prądotwórczym	Tak, zgodnie z ISO 8528 klasa G2

Często zadawane pytania - SCT 5 40 X Fein

Jak wyregulować moment obrotowy?

W modelach SCT5-40UX i SCT5-40UM moment obrotowy reguluje się za pomocą przełącznika. Zwiększaj lub zmniejszaj moment w zależności od rozmiaru wkrętów. Moment zależy również od siły docisku.

Jak używać ogranicznika głębokości?

Ogranicznik głębokości pozwala ograniczyć głębokość wkręcania. Zamontuj go na narzędziu i ustaw żądaną długość, aby łeb wkręta był zlicowany lub zagłębiony.

Czy mogę używać wkrętów innych niż zalecane?

Używaj wyłącznie wkrętów i akcesoriów zatwierdzonych przez FEIN, aby zapewnić bezpieczeństwo i wydajność. Używanie niezatwierdzonych akcesoriów może być niebezpieczne.

Jak czyścić narzędzie?

Regularnie czyść otwory wentylacyjne niemetalowymi narzędziami i przedmuchuj wnętrze suchym, bezolejowym sprężonym powietrzem, aby usunąć przewodzący pył.

Co zrobić, jeśli przewód zasilający jest uszkodzony?

Nie używaj go. Przewód należy wymienić na specjalny przygotowany przewód dostępny w serwisie FEIN.

Jak zmienić kierunek obrotów?

Przełącznik kierunku obrotów można obsługiwać tylko przy całkowicie zatrzymanym silniku. Przełącz przełącznik w prawo lub w lewo, aby wkręcać lub wykręcać.

Czy mogę używać agregatu prądotwórczego?

Tak, pod warunkiem, że agregat jest zgodny z normą ISO 8528 klasa G2, a współczynnik zawartości harmonicznych nie przekracza 10%. Przestrzegaj przepisów krajowych.

Jakie akcesoria są dozwolone?

Używaj wyłącznie akcesoriów specjalnie zaprojektowanych lub zatwierdzonych przez FEIN. Narzędzie przyjmuje nasadki sześciokątne wgłębne i wkręty szybkomocujące.

Jak wymienić magazynek na wkręty?

Magazynek jest częścią wymienialną przez użytkownika. Wyjmij stary magazynek i załóż nowy, postępując zgodnie z instrukcją montażu.

Co zrobić, jeśli narzędzie miało kontakt z azbestem?

Nie naprawiać narzędzia. Zutylizuj je zgodnie z krajowymi przepisami dotyczącymi odpadów zawierających azbest. Oddaj je do odpowiedniego centrum recyklingu.

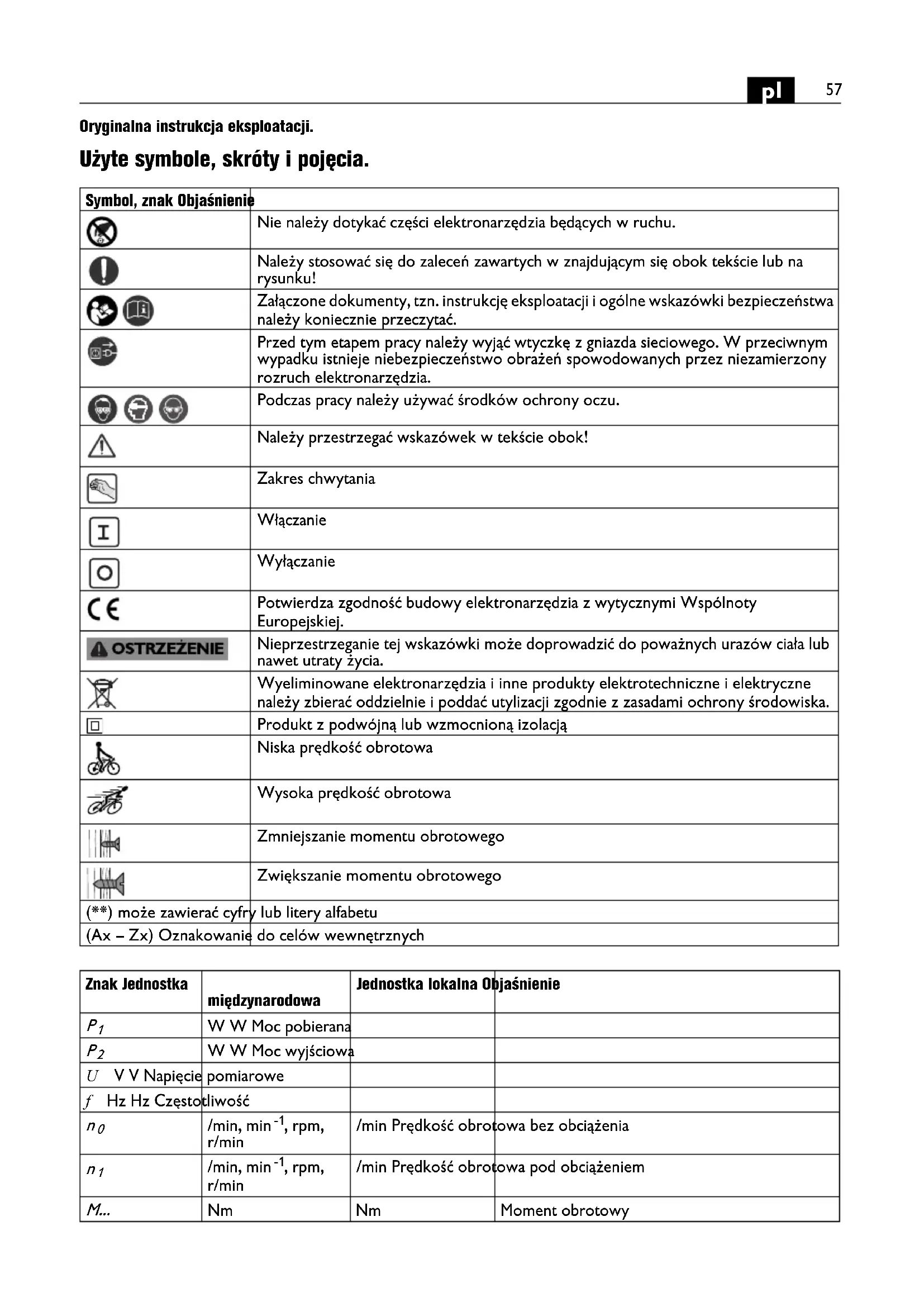

INSTRUKCJA OBSŁUGI SCT 5 40 X Fein

Oryginalna instrukcja eksploatacji.

Użyte symbole, skróty i pojęcia.

Symbol, znak Objąśnienie
		Nie należy dotykać części elektronarzędzia będących w ruchu.
		Należy stosować się do zaleceń zawartych w znajdującym się obok tekście lub na rysunku!
		Załączone dokumenty, tzn. instrukcję eksploatacji i ogólne wskazówki bezpieczeństwa należy koniecznie przeczytać.
		Przed tym etapem pracy należy wyjąć wtyczkę z gniazda sieciowego. W przeciwnym wypadku istnieje niebezpieczeństwo obrażeń spowodowanych przez niezamierzony rozruch elektronarzędzia.
		Podczas pracy należy używać środków ochrony oczu.
		Należy przestrzegać wskazówek w tekście obok!
		Zakres chwytania
		Włączanie
		Wyłączanie
		Potwierdza zgodność budowy elektronarzędzia z wytycznymi Wspólnoty Europejskiej.
	>STRZEŻENIE	Nieprzestrzeganie tej wskazówki może doprowadzić do poważnych urazów ciała lub nawet utraty życia.
		Wyeliminowane elektronarzędzia i inne produkty elektrotechniczne i elektryczne należy zbierać oddzielnie i poddać utylizacji zgodnie z zasadami ochrony środowiska.
[cwc6]		Produkt z podwójną lub wzmocnioną izolacją
		Niska prędkość obrotowa
		Wysoka prędkość obrotowa
		Zmniejszanie momentu obrotowego
		Zwiększanie momentu obrotowego
(**) może zawierać cyfry lub litery alfabetu
(Ax - Zx) Oznakowanie do celów wewnętrznych

Znak Jednostka	międzynarodowa	Jednostka lokalna Objąśnienie
P_1	W W Moc pobierana
P_2	W W Moc wyjściowa
U V V Napięcie	pomiarowe
f Hz Hz Częstotliwość
n_0	/min, min ^-1 , rpm,r/min	/min Prędkość obrotowa bez obciążenia
n_1	/min, min ^-1 , rpm,r/min	/min Prędkość obrotowa pod obciążeniem
M...	Nm	Nm	Moment obrotowy
	mm mm Uchwyt narzędziowy z gniazdem		sześciokątnym
	mm mm Średnica śrub i wkrętów
	kg kg Ciężar zgodny z EPTA-Procedure 01 (= z metodą Europejskiej Parlamentarnej Weryfikacji Technologii)
L_pA	dB dB Poziom hałasu
L_wA	dB dB Poziom mocy akustycznej
L_pCpeak	dB dB Szczytowy poziom emisji ciśnienia akustycznego
K...			Niepewność
a	m/s2	m/s2	Wartości łączne drgań (suma wektorowa z trzech kierunków) oznaczone zgodnie z EN 62841
a_h	m/s2	m/s2	Wartości łączne drgań (wkręcanie)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Jednostki podstawowe i jednostki pochodne wg Międzynarodowego Układu Jednostek Miar SI.

Dla własnego bezpieczeństwa.

OSTRZEŻENIE

Należy przeczytać wszystkie wskazówki i przepisy. Błędy w

przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Należy starannie przechowywać wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.

Nie należy używać elektronarzędzia przed uważnym przeczytaniem i zrozumieniem niniejszej instrukcji eksploatacji, jak również załączonych „Ogólnych wskazówek bezpieczeństwa“ (numer 3 41 30 465 06 0). Dokumenty te należy zachować do dalszych zastosowań i przekazać je oddając lub sprzedając elektronarzędzie.

Należy przestrzegać również odpowiednich przepisów krajowych w zakresie bezpieczeństwa elektrycznego i higieny pracy.

Przeznaczenie elektronarzędzia:

ręczna wkrętarka, przeznaczona do wkręcania i wykręcania śrub i wkrętów, w szczególności do skręcania prefabrykatów za pomocą śrub szybkiego montażu, w odpowiednich warunkach atmosferycznych i przy zastosowaniu zatwierdzonych przez firmę FEIN narzędzi roboczych i osprzętu.

Niniejsze elektronarzędzie przewidziane jest również do pracy z generatorami prądu zmiennego o wystarczającej mocy, odpowiadającymi normie ISO 8528, klasy G2. Norma ta uważana jest za przekroczoną, w szczególności wówczas, gdy tak zwany współczynnik zniekształceń harmonicznych przekracza 10 %. W razie zaistnienia wątpliwości należy zasięgnąć informacji na temat stosowanego generatora.

Należy stosować się do wskazówek zawartych w instrukcji obsługi producenta prądnicy, a także przestrzegać obowiązujących w danym kraju przepisów lokalnych.

Szczególne przepisy bezpieczeństwa.

Podczas wykonywania prac, przy których śruba mogłaby natrafić na ukryte przewody elektryczne lub na własny przewód zasilający, urządzenie należy trzymać za izolowane powierzchnie rękojeści. Kontakt śruby z przewodem zasilającym może spowodować przekazanie napięcia na części metalowe urządzenia, co mogłoby spowodować porażenie prądem elektrycznym.

Należy uważać na leżące w ukryciu przewody elektryczne, rury gazowe i wodociągowe. Przed rozpoczęciem pracy należy skontrolować zakres pracy, np. używając urządzenia do wykrywania metalu.

Należy używać urządzeń mocujących lub imadła do zamocowania obrabianego przedmiotu. W przypadku, gdy obrabiany przedmiot trzymany jest w ręku, bezpieczna obsługa urządzenia jest niemożliwa.

Elektronarzędzie należy mocno trzymać. Możliwe jest wystąpienie krótkotrwałych wysokich momentów odrzutu.

Nie należy obrabiać materiałów zawierających magnez. Istnieje niebezpieczeństwo pożaru.

Nie należy obrabiać CFK (tworzywa sztucznego wzmocnionego włóknem węglowym) ani materiałów zawierających azbest. Materiały te uznawane są za rakotwórcze.

Zabronione jest przykręcanie lub nitowanie tabliczek i znaków na elektronarzędziu. Uszkodzona izolacja nie daje żadnej ochrony przed porażeniem prądem. Należy używać naklejek.

Nie należy używać osprzętu, który nie został wyprodukowany lub dopuszczony przez producenta elektronarzędzia. Fakt, iż dany osprzęt pasuje na elektronarzędzie nie gwarantuje bezpieczeństwa pracy.

Regularnie należy czyścić otwory wentylacyjne elektronarzędzia, używając do tego celu narzędzi niemetalowych. Dmuchawa silnika wciąga kurz do obudowy. Duże nagromadzenie pyłu metalowego może spowodować zagrożenie elektryczne.

Przed przystąpieniem do użytkowania elektronarzędzia należy sprawdzić przewód zasilania sieciowego i wtyczkę pod kątem uszkodzeń mechanicznych.

Zalecenie: Elektronarzędzie należy zawsze stosować przy równoczesnym użyciu wyłącznika różnicowoprądowego (RCD) o pomiarowym prądzie różnicowym wynoszącym 30 mA lub mniej.

Drgania działające na organizm człowieka przez kończyny górne

Podany w niniejszej instrukcji poziom drgań pomierzony został zgodnie z określoną przez normę EN 62841 procedurą pomiarową i może zostać użyty do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania. Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także, jeśli nie będzie wystarczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy. Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone lub, gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa. Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych.

Wskazówki dotyczące obsługi.

Przełącznik kierunku obrotów uruchamiać wolno wyłącznie przy wyłączonym silniku.

SCT5-40X (**)/SCT5-40M (**)/SCT6-25 (**): Połączeń śrubowych należy dokonywać z zamocowanym ogranicznikiem głębokości.

SCT5-40M (**)/SCT5-40UM (**): Magazynek na śruby można stosować tylko w pozycji „kierunek obrotów w prawo“.

Ustawianie momentu obrotowego

(SCT5-40UX ( ^** )/SCT5-40UM ( ^** )) (zob. str. 5)

Elektronarzędzie zostało ustawione fabrycznie do wkręcania mniejszych i średniej wielkości śrub. Moment obrotowy jest uzależniony też od siły, z jaką elektronarzędzie przyciśnięte zostanie do śruby.

Konserwacja i serwisowanie.

Obróbka metali w ekstremalnych warunkach może spowodować osadzenie się wewnątrz elektronarzędzia pyłu metalicznego, mogącego przewodzić prąd. Może to mieć niekorzystny wpływ na izolację ochronną elektronarzędzia. Należy często przedmuchować wnętrze elektronarzędzia (przez otwory wentylacyjne) za pomocą suchego i bezolejowego powietrza spreżonego i stosować wyłącznik ochronny różnicowo-prądowy (Fl).

W razie uszkodzenia przewodu zasilania sieciowego elektronarzędzia, należy go zastąpić specjalnie przygotowanym przewodem zasilającym, dostępnym w punktach serwisu firmy FEIN.

Produktów, który miały kontakt z azbestem nie wolno oddawać do naprawy. Produkty skażone azbestem należy usuwać w sposób zgodny z obowiązującymi w danym kraju przepisami prawnymi dotyczącymi postępowania z azbestem.

Aktualna lista części zamiennych dla niniejszego elektronarzędzia znajduje się pod adresem internetowym www.fein.com.

W razie potrzeby możliwa jest wymiana we własnym zakresie następujących elementów: narzędzia robocze, ogranicznik głębokości, pętla na rękę, magazynek

Rękojmia i gwarancja.

Rękojmia na produkt jest ważna zgodnie z ustawowymi przepisami regulującymi w kraju, w którym produkt został wprowadzony do obrotu. Oprócz tego produkt objęty jest gwarancją firmy FEIN, zgodnie z deklaracją gwarancyjną producenta.

W zakres dostawy nabytego elektronarzędzia może wchodzić tylko część ukazanego na rysunkach lub opisanego w instrukcji eksploatacji osprzętu.

Oświadczenie o zgodności.

Firma FEIN oświadcza z pełną odpowiedzialnością, że niniejszy produkt zgodny jest z odpowiednimi postanowieniami podanymi na ostatniej stronie niniejszej instrukcji eksploatacji.

Dokumentacja techniczna: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Ochrona środowiska, usuwanie odpadów.

Opakowanie, zużyte elektronarzędzia i osprzęt należy dostarczyć do utylizacji zgodnie z przepisami z ochrony środowiska.
