SCT 5 40 X - шуруповерт Fein - Бесплатное руководство пользователя

Тип продукта	Ручной шуруповерт
Марка	Fein
Модель	SCT 5 40 X
Использование	Закручивание и откручивание шурупов для сухого строительства
Питание	Сеть (кабель питания)
Патрон	Шестигранник
Направление вращения	Реверсивное
Регулируемый крутящий момент	Да (на моделях SCT5-40UX и SCT5-40UM)
Ограничитель глубины	Встроенный
Магазин для шурупов	Доступен (на моделях SCT5-40M и SCT5-40UM)
Двойная изоляция	Да
Электрозащита	Рекомендуется УЗО на 30 мА
Обслуживание	Очищайте вентиляционные отверстия сухим сжатым воздухом без масла
Заменяемые пользователем детали	Рабочий инструмент, ограничитель глубины, темляк, магазин
Послепродажное обслуживание	FEIN, запасные части на www.fein.com
Гарантия	Согласно законодательству страны
Использование с генератором	Да, по ISO 8528 класс G2

Часто задаваемые вопросы - SCT 5 40 X Fein

Как отрегулировать крутящий момент?

На моделях SCT5-40UX и SCT5-40UM крутящий момент регулируется с помощью переключателя. Увеличивайте или уменьшайте момент в зависимости от размера шурупов. Крутящий момент также зависит от силы нажатия.

Как использовать ограничитель глубины?

Ограничитель глубины позволяет ограничить глубину закручивания. Установите его на инструмент и отрегулируйте нужную длину, чтобы головка шурупа была заподлицо или утоплена.

Могу ли я использовать шурупы, отличные от рекомендованных?

Используйте только шурупы и аксессуары, одобренные FEIN, для обеспечения безопасности и производительности. Использование неутвержденных аксессуаров может быть опасным.

Как чистить инструмент?

Регулярно очищайте вентиляционные отверстия неметаллическими инструментами и продувайте внутрь сухим сжатым воздухом без масла для удаления токопроводящей пыли.

Что делать, если поврежден кабель питания?

Не используйте его. Кабель должен быть заменен специальным подготовленным кабелем, доступным в сервисной службе FEIN.

Как изменить направление вращения?

Переключатель направления вращения следует переключать только при полной остановке двигателя. Переведите переключатель в правое или левое положение для закручивания или откручивания.

Могу ли я использовать генератор?

Да, при условии, что генератор соответствует стандарту ISO 8528 класс G2, а коэффициент гармонических искажений не превышает 10%. Соблюдайте национальные предписания.

Какие аксессуары разрешены?

Используйте только аксессуары, специально разработанные или одобренные FEIN. Инструмент принимает шестигранные насадки и шурупы с быстрой затяжкой.

Как заменить магазин для шурупов?

Магазин является заменяемой пользователем деталью. Снимите старый магазин и установите новый, следуя инструкции по сборке.

Что делать, если инструмент контактировал с асбестом?

Не ремонтируйте инструмент. Утилизируйте его в соответствии с национальными правилами для отходов, содержащих асбест. Отнесите его в соответствующий центр переработки.

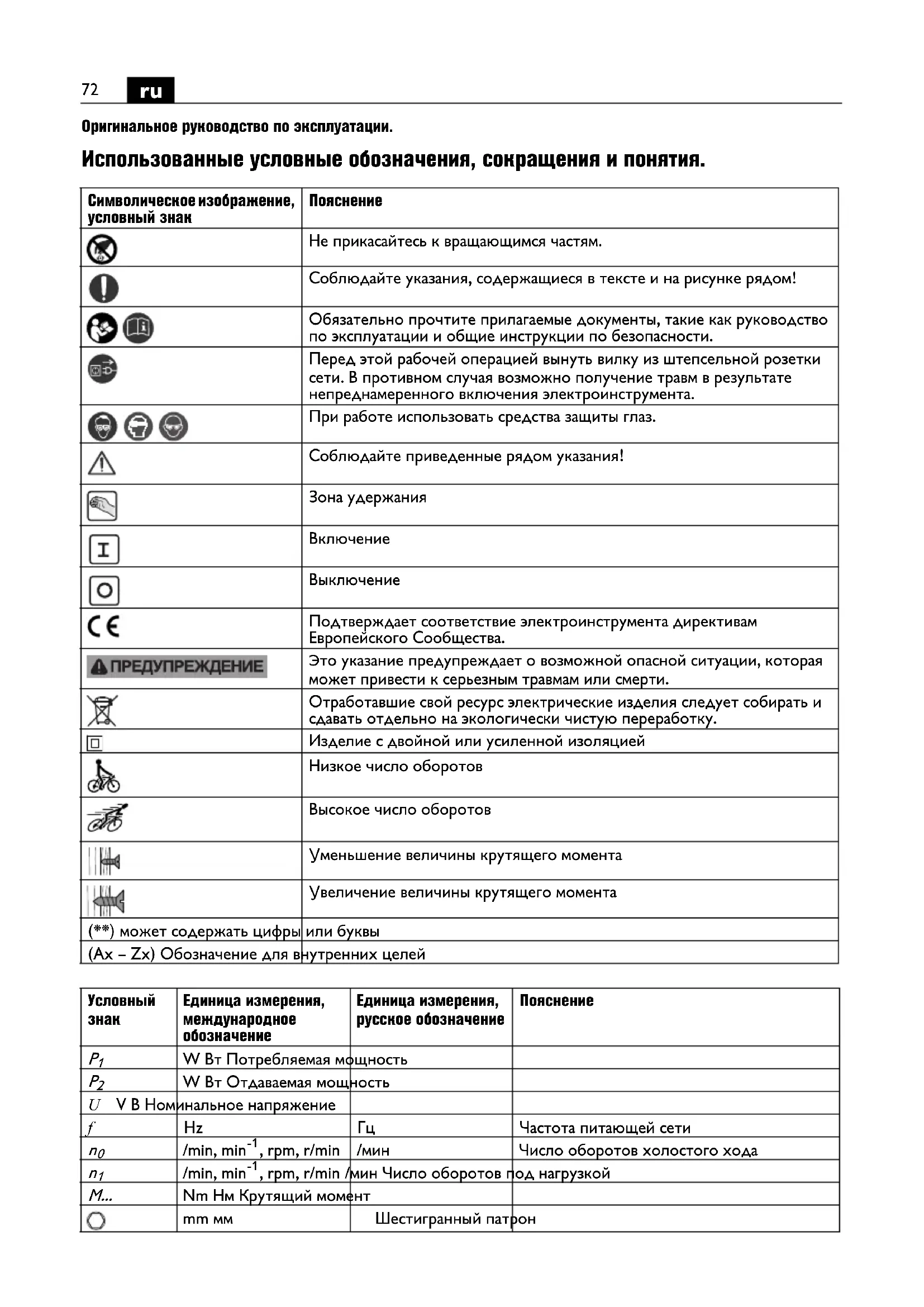

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SCT 5 40 X Fein

Оригинальное руководство по эксплуатации.

Использованные условные обозначения, сокращения и понятия.

Символическое изображение, условный знак	Пояснение
	Не прикарайтесь к вращающимся частям.
	Соблюдайте указания, содержащиеся в тексте и на рисунке рядом!
	Обязательно прочтите прилагаемые документы, такие как руководство по эксплуатации и общие инструкции по безопасности.
	Перед этой рабочей операцией вынуть вилку из штепсельной розетки сети. В противном случая возможно получение травм в результате непреднамеренного включения электроинструмента.
	При работе использовать средства защиты глаз.
	Соблюдайте приведенные рядом указания!
	Зона удержания
	Включение
	Выключение
	Подтверждает соответствие электроинструмента директивам Европейского Сообщества.
	Это указание предупреждает о возможной опасной ситуации, которая может привести к серьезным травмам или смерти.
	Отработавшие свой ресурс электрические изделия следует собирать и сдавать отдельно на экологически чистую переработку.
[head]	Изделие с двойной или усиленной изоляцией
	Низкое число оборотов
	Высокое число оборотов
	Уменьшение величины крутящего момента
	Увеличение величины крутящего момента

Условный знак	Единица измерения, международное обозначение	Единица измерения, русское обозначение	Пояснение
P_1	W Вт Потребляемая мощность
P_2	W Вт Отдаваемая мощность
U V В Номинальное напряжение
f	Hz	Гц	Частота питающей сети
n_0	/min, min ^-1 , rpm, r/min	/мин	Число оборотов холостого хода
n_1	/min, min ^-1 , rpm, r/min	/мин Число оборотов под нагрузкой
M...	Nm Нм Крутящий момент
○	mm мм	Шестигранный патрон
	mm мм Диаметр шурупа
	kg кг Вес согласно EPTA-Procedure 01
L_pA	dB дБУровень звукового давления
L_wA	dB дБУровень звуковой мощности
L_pCpeak	dB дБ	M	акс. уровень звукового давления
K...			Погрешность
a	m/s2	m/c2	Вибрация в соответствии с EN 62841 (векторная сумма трех направлений)
a_h	m/s2	m/c2	Вибрация (завинчивание/отвинчивание)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, c, кг, A, мм, B, Вт, Гц, Н, °C, дБ, мин, m/c2	Основные и производные единицы измерения Международной системы единиц СИ.

Для Вашей безопасности.

ПРЕДУПРЕЖДЕНИЕ

Прочтите все указания и инструкции по технике

безопасности. Упущения, допущенные при соблюдении указаний и инструкций по технике безопасности, могут стать причиной поражения электрическим током, пожара и тяжелых травм. Сохраняйте эти инструкции и указания для будущего использования.

Не применяйте настоящий электроинструмент, предварительно не изучив основательно и полностью не усвоив

это руководство по эксплуатации, а также приложенные «Общие указания по технике безопасности» (номер публикации 34130465060). С о храняйте названные документы для дальнейшего использования и приложите их к электроинструменту при его передаче другому лицу или при его продаже. Учитывайте также соответствующие национальные правила по охране труда.

Назначение электроинструмента:

ручной шуруповерт для завинчивания и отвинчивания шурупов, особенно для завинчивания/отвинчивания саморезов в гипсокартонных плитах, для использования в закрытых помещениях с допущенными фирмой FEIN рабочими инструментами и принадлежностями.

Этот электроинструмент пригоден для эксплуатации от генераторов переменного тока с достаточной мощностью, которые отвечают норме ISO 8528, класс изготовления G2. Эта норма, в частности, не выполняется, если так называемый коэффициент гармоник превышает 10 %. В случае сомнения ознакомьтесь с информацией по используемому генератору.

Соблюдайте при этом инструкции по эксплуатации и национальные предписания по монтажу и эксплуатации генератора переменного тока.

Специальные указания по технике безопасности.

При выполнении работ, при которых шуруп может задеть скрытую электропроводку или собственный сетевой кабель, держите электроинструмент за изолированные ручки. Контакт шурупа с находящейся под напряжением проводкой может заряжать металлические части электроинструмента и приводить к удару электрическим током.

Следите за скрытой электрической проводкой, газопроводом и водопроводом. До начала работы проверить рабочий участок, например, металлоискателем.

Закрепляйте обрабатываемую деталь.

Закрепленная, например, в тисках деталь удерживается надежнее, чем в Вашей руке.

Крепко держите электроинструмент в руках. Не исключено возникновение отдачи.

Не работайте с материалами, содержащими магний. Существует опасность возгорания.

Не обрабатывайте СКК (усиленную углеродным волокном пластмассу) и асбестосодержащие материалы. Эти материалы являются канцерогенными.

Запрещается закреплять на электроинструменте таблички и обозначения с помощью винтов и заклепок. Поврежденная изоляция не защищает от поражения электрическим током. Применять приклеиваемые таблички.

Не применяйте принадлежности, которые не были специально сконструированы изготовителем электроинструмента или на применение которых нет разрешения изготовителя. Безопасная эксплуатация не обеспечивается только тем, что принадлежности подходят к Вашему электроинструменту.

Регулярно очищайте вентиляционные отверстия электроинструмента неметаллическим инструментом. Вентилятор двигателя затягивает пыль в корпус. Чрезмерное скопление металлической пыли может стать причиной поражения электрическим током.

Перед включением инструмента проверьте сетевой кабель и вилку на наличие повреждений.

Рекомендация: При работе всегда подключайте электроинструмент через устройство защитного отключения (УЗО) с номинальным током срабатывания 30 мА или менее.

Вибрация, действующая на кисть-руку

Указанный в этих инструкциях уровень вибрации определен в соответствии с методикой измерений, предписанной EN 62841, и может использоваться для сравнения электроинструментов. Он пригоден также для предварительной оценки вибрационной нагрузки.

Уровень вибрации указан для основных областей применения электроинструмента. Он может отличаться при использовании электроинструмента для других применений, использовании иных рабочих инструментов или недостаточном техобслуживании. Следствием может явиться значительное увеличение вибрационной нагрузки в течение всей продолжительности работы.

Для точной оценки вибрационной нагрузки нужно учитывать также и время, когда инструмент выключен или, хоть и включен, но не находится в работе. Это может снизить среднюю вибрационную нагрузку в течение всей продолжительности работы.

Предусмотрите дополнительные меры предосторожности для защиты пользователя от воздействия вибрации, как напр.: техобслуживание электроинструмента и принадлежностей, теплые руки, организация труда.

Указания по пользованию.

Приводите в действие переключатель направления вращения только при остановленном двигателе.

SCT5-40X (**)/SCT5-40M (**)/SCT6-25 (**): При завинчивании должен быть монтирован ограничитель глубины.

SCT5-40M (**)/SCT5-40UM (**): Магазином для шурупов можно пользоваться только при «правом направлении вращения».

Настройка крутящего момента (SCT5-40UX (\*\*)/ SCT5-40UM (\*\*)) (см. стр. 5)

Заводская настройка рассчитана на небольшие и средние шурупы.

Крутящий момент зависит также и от силы, с которой электроинструмент прижимается к шурупу.

Техобслуживание и сервисная служба.

При работе в экстремальных условиях при обработке металлов внутри электроинструмента может

откладываться токопроводящая пыль. Это может иметь негативное воздействие на защитную изоляцию электроинструмента. Регулярно продувайте внутреннюю полость

электроинструмента через вентиляционные щели сухим и не содержащим масел сжатым воздухом и подключайте электроинструмент через устройство защитного отключения (УЗО).

Поврежденный кабель питания электроинструмента должен быть заменен оригинальным кабелем, который можно приобрести через сервисную службу FEIN.

Изделия, контактировавшие с асбестом, нельзя отдавать в ремонт. Утилизируйте загрязненные асбестом изделия в соответствии с действующими национальными предписаниями по утилизации отходов, содержащих асбест.

Актуальный список запчастей к этому электроинструменту Вы найдете в Интернете по адресу: www.fein.com.

При необходимости Вы можете самостоятельно заменить следующие части: рабочие инструменты, ограничитель глубины, петлю для руки, магазин

Обязательная гарантия и дополнительная гарантия изготовителя.

Обязательная гарантия на изделие предоставляется в соответствии с законоположениями в стране пользователя. Сверх этого, FEIN предоставляет дополнительную гарантию в соответствии с гарантийным обязательством изготовителя FEIN.

Комплект поставки Вашего электроинструмента может не включать весь набор описанных или изображенных в этом руководстве по эксплуатации принадлежностей.

Декларация соответствия.

С исключительной ответственностью фирма FEIN заявляет, что настоящее изделие соответствует нормативным документам, приведенным на последней странице настоящего руководства по эксплуатации.

Техническая документация: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Охрана окружающей среды, утилизация.

Упаковку, пришедшие в негодность электроинструменты и принадлежности следует собирать для экологически чистой утилизации.
