Toote tüüp	Kaasaskantav kruvikeeraja
Bränd	Fein
Mudel	SCT 5 40 X
Kasutamine	Kuiv ehituse kruvide kinnitamine ja lahti keeramine
Toiteallikas	Võrk (toitejuhe)
Tööriistahoidik	Kuuskantpesa
Pöörlemissuund	Pöörlev
Reguleeritav pöördemoment	Jah (mudelitel SCT5-40UX ja SCT5-40UM)
Sügavuse piirik	Integreeritud
Kruvidrum	Saadaval (mudelitel SCT5-40M ja SCT5-40UM)
Topeltisolatsioon	Jah
Elektrikaitse	Soovitatav 30 mA rikkevoolukaitselüliti
Hooldus	Puhastage ventilatsiooniavad kuiva õlivaba suruõhuga
Kasutaja poolt vahetatavad osad	Tööriistad, sügavuse piirik, randmepael, kruvidrum
Müügijärgne teenindus	FEIN, varuosad saidil www.fein.com
Garantii	Vastavalt riigi seadusandlusele
Kasutamine generaatoriga	Jah, vastavalt ISO 8528 klassile G2

Korduma kippuvad küsimused - SCT 5 40 X Fein

Kuidas reguleerida pingutusmomenti?

Mudelitel SCT5-40UX ja SCT5-40UM reguleeritakse pöördemomenti lüliti abil. Suurendage või vähendage pöördemomenti sõltuvalt kruvi suurusest. Pöördemoment sõltub ka survejõust.

Kuidas kasutada sügavuse piirikut?

Sügavuse piirik võimaldab piirata kruvimise sügavust. Paigaldage see tööriistale ja reguleerige soovitud pikkus, nii et kruvipea oleks pinnaga tasa või süvistatud.

Kas ma saan kasutada muid kruvisid kui soovitatud?

Kasutage eranditult FEIN poolt lubatud kruvisid ja tarvikuid, et tagada ohutus ja jõudlus. Mittesobivate tarvikute kasutamine võib olla ohtlik.

Kuidas puhastada tööriista?

Puhastage regulaarselt ventilatsiooniavasid mittemetallist tööriistadega ja puhuge sisse kuiva õlivaba suruõhku, et eemaldada juhtiv tolm.

Mida teha, kui toitejuhe on kahjustatud?

Ärge kasutage seda. Juhe tuleb asendada spetsiaalse ettevalmistatud juhtmega, mis on saadaval FEIN müügijärgses teeninduses.

Kuidas muuta pöörlemissuunda?

Pöörlemissuuna lülitit tohib kasutada ainult siis, kui mootor on täielikult seiskunud. Lülitage lüliti paremale või vasakule, et keerata kruvi sisse või välja.

Kas ma saan kasutada generaatorit?

Jah, eeldusel, et generaator vastab standardile ISO 8528 klass G2 ja harmooniliste moonutuste tegur ei ületa 10%. Järgige riiklikke eeskirju.

Millised tarvikud on lubatud?

Kasutage ainult spetsiaalselt FEIN poolt kavandatud või lubatud tarvikuid. Tööriist sobib kuuskantpesade ja kiirkinnituskruvidega.

Kuidas vahetada kruvidrumit?

Kruvidrum on kasutaja poolt vahetatav osa. Eemaldage vana kruvidrum ja paigaldage uus vastavalt kokkupaneku juhendile.

Mida teha, kui tööriist on kokku puutunud asbestiga?

Ärge parandage tööriista. Hävitage see vastavalt riiklikele asbesti sisaldavate jäätmete eeskirjadele. Viige see sobivasse taaskasutuskeskusesse.

KASUTUSJUHEND SCT 5 40 X Fein

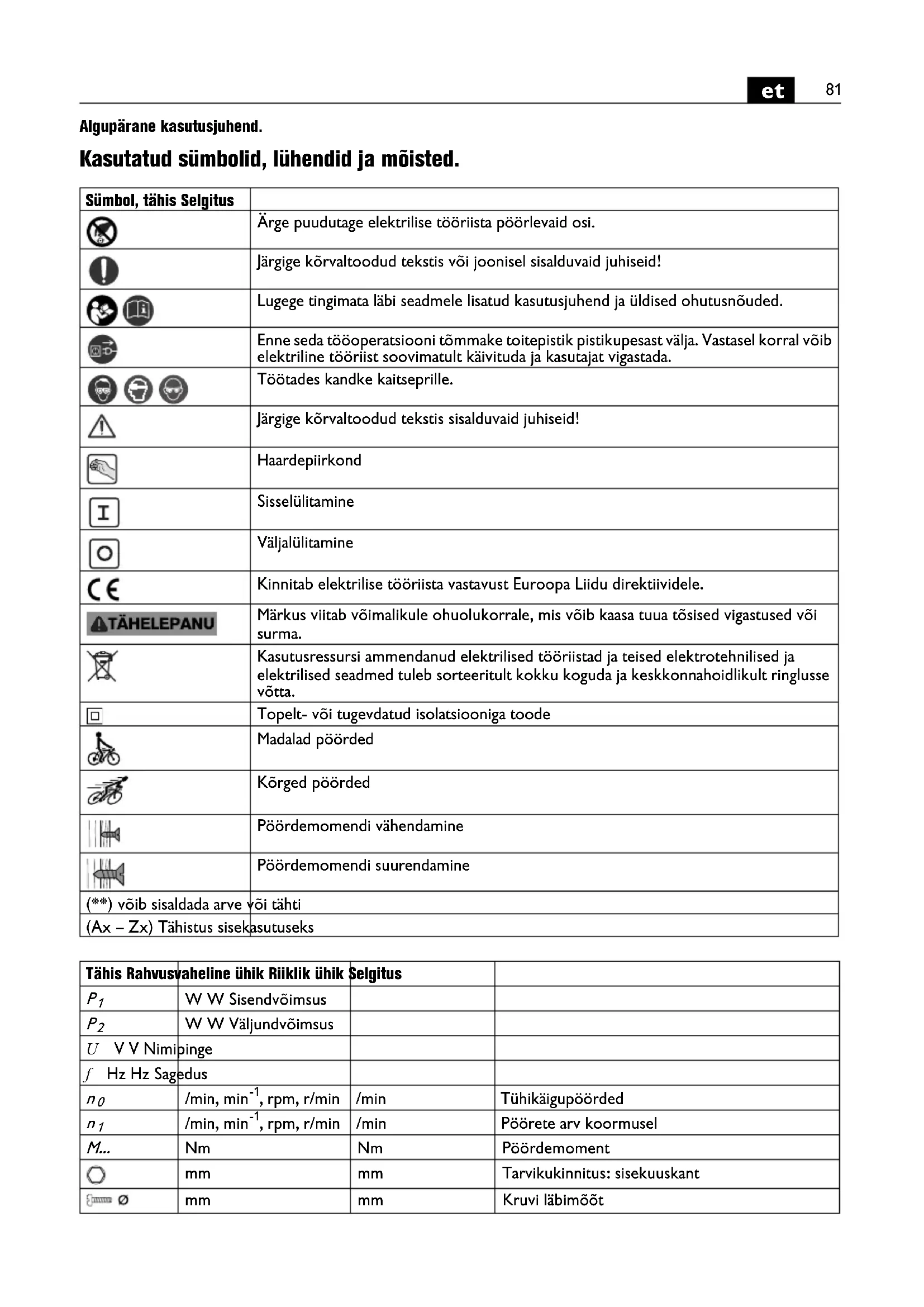

Algupärane kasutusjuhend.

Kasutatud sümbolid, lühendid ja möisted.

Sümbol, tähis Selgitus
	Ärge puudutage elektrilise tööriista pöörlevaid osi.
	Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid!
	Lugege tingimata läbi seadmele lisatud kasutusjuhend ja üldised ohutusnõuded.
	Enne seda tööoperatsiooni tömmake toitepistik pistikupesast välja. Vastasel korral võib elektriline tööriist soovimatult käivituda ja kasutajat vigastada.
	Töötades kandke kaitseprille.
	Järgige kõrvaltoodud tekstis sisalduvaid juhiseid!
	Haardepiirkond
	Sisselülitamine
	Väljalülitamine
	Kinnitab elektrilise tööriista vastavust Euroopa Liidu direktiividele.
	Märkus viitab võimalikule ohuolukorrale, mis võib kaasa tuua tõsised vigastused või surma.
	Kasutusressursi ammendanud elektrilised tööriistad ja teised elektrotehnilised ja elektrilised seadmed tuleb sorteeritult kokku koguda ja keskkonnahoidlikult ringlusse võtta.
	Topelt- või tugevdatud isolatsiooniga toode
	Madalad pöörded
	Kõrged pöörded
	Pöördemomendi vähendamine
	Pöördemomendi suurendamine
(**) võib sisaldada arve või tähti
(Ax - Zx) Tähistus sisekasutuseks

Tähis Rahvusvaheline ühik Riiklik ühik Selgitus
P_1	W W Sisendvõimsus
P_2	W W Väljundvõimsus
U V V Nimipinge
f Hz Hz Sagedus
n_0	/min, min ^-1 , rpm, r/min	/min	Tühikäigupöörded
n_1	/min, min ^-1 , rpm, r/min	/min	Pöörete arv koormusel
M...	Nm	Nm	Pöördemoment
○	mm	mm	Tarvikukinnitus: sisekuuskant
∅	mm	mm	Kruvi läbimõõt
Tähis Rahvusvaheline ühik Riiklik ühik		Selgitus
	kg kg Kaal EPTA-Procedure 01 järgi
L_pA	dB dB Helirõhu tase
L_wA	dB dB Helivõimsuse tase
L_pCpeak	dB dB Helirõhu maksimalne tase
K...			Mõõtemääramatus
a	m/s2	m/s2	Vibratsioonitase EN 62841 järgi (kolme suuna vektorsumma)
a_h	m/s2	m/s2	Vibratsioonitase (kruvikeeramine)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Rahvusvahelise mõõtühikute süsteemiSI põhiühikud ja tuletatud ühikud.

Tööohutus.

TÄHELEPANU

Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib tuua kaasa elektrilöögi, tulekahju ja/või rasked vigastused.

Hoidke köik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles.

Enne elektrilise tööriista kasutuselevõttu lugege põhjalikult läbi kasutusjuhend ja juurdekuuluvad üldised ohutusnõuded (dokumendi nr

3 41 30 465 06 0). Hoidke köik juhised edaspidiseks kasutamiseks alles ja elektrilise tööriista edastamisel kolmandatele isikutele pange kaasa ka nimetatud dokumendid.

Pidage kinni ka asjaomastest siseriiklikest töökaitsenõuetest.

Elektrilise tööriista otstarve:

käsitsi juhitav kruvikeeraja kruvide sisse- ja väljakeeramiseks, sobib eeskätt sisetingimustes kiirkinnituskruvide keeramiseks kergmaterjalidesse, nõutav FEIN heakskiidetud tarvikute ja lisavarustuse kasutamine.

Elektrilist tööriista saab ühendada ka piisava võimsusega vahelduvvoolugeneraatoriga, mis vastab standardile ISO 8528, klassile G2. Standardiga vastavus puudub eeskätt siis, kui nn moonutustegur ületab 10 %. Vajaduse korral hankige kasutatud generaatori kohta teavet.

Vahelduvvoolugeneraatori paigaldamisel ja käitamisel juhinduge kasutusjuhendist ja riiklikest töökaitse-eeskirjadest.

Ohutusalased erinõuded.

Kui teostate töid, mille puhul vöib kruvi tabada varjatud elektrijuhtmeid vöi seadme enda toitejuhet, hoidke seadet ainult isoleeritud käepidemest. Kruvi

kokkupuude pinge all oleva elektrijuhtmega võib pingestada seadme metallosad ja põhjustada elektrilöögi.

Pöörake tähelepanu varjatult paiknevatele elektrijuhtmetele, gaasi- ja veetorudele. Enne töö algust kontrollige tööpiirkond üle nt metalliotsijaga.

Kinnitage töödeldav toorik. Kinnitusvahendite abil kinnitatud toorik püsib paremini paigal kui käega hoides.

Hoidke elektrilist tööriista kindlalt käes. Lühiajaliselt vöib tekkida suuri reaktsioonimomente.

Ärge töödelge magneesiumi sisaldavat materjali. Esineb põlengu oht.

Ärge töödelge süsinikkiuga tugevdatud plasti (CFK) ja asbesti sisaldavat materjali. Need materjalid on kantserogeense toimega.

Elektrilisele tööriistale ei tohi kruvide või neetidega kinnitada silte ja märgiseid. Kahjustatud isolatsioon ei taga kaitset elektrilöögi eest. Kasutage kleebiseid.

Ärge kasutage teiste tootjate tarvikuid, mida elektrilise tööriista tootja ei ole heaks kiitnud. Asjaolu, et tarvikut saab tööriista külge kinnitada, ei taga veel tööriista ohutut tööd.

Puhastage seadme ventilatsiooniavasid regulaarselt mittemetalliliste tööriistadega. Mootori ventilaator tömbab tolmu korpusse. Metallitolmu liigne kogunemine vöib olla ohtlik.

Enne tööriista töölerakendamist kontrollige toitejuhet ja toitepistikut kahjustuste suhtes.

Soovitus: Kasutage elektrilist tööriista alati koos rikkevoolukaitselülitiga (RCD), mille rakendumisvool on 30 mA või väiksem.

Käe-randme-vibratsioon

Käesolevas juhendis toodud vibratsioon on mõõdetud standardi EN 62841 kohase mõõtemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks.

Toodud vibratsioonitase kehtib tööriista kasutamisel ettenähtud otstarbel. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase kõikuda. See võib vibratsiooni töö koguperioodi jooksul tunduvalt suurendada.

Vibratsiooni täpseks hindamiseks tuleks arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib vibratsiooni töö koguperioodi jooksul tunduvalt vähendada.

Kasutaja kaitsmiseks vibratsiooni eest võtke tarvitusele täiendavad ohutusabinõud, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus.

Tööjuhised.

Reverslülitiit käsitsege ainult siis, kui mootor ei tööta.

SCT5-40X (**)/SCT5-40M (**)/SCT6-25 (**): Kruvide keeramisel peab olema seadme külge kinnitatud sügavuspiirik.

SCT5-40M (**)/SCT5-40UM (**): Kruvimagasini võib kasutada üksnes siis, kui välja on reguleeritud „parem käik“.

Pöördemomendi seadistamine (SCT5-40UX (\*\*)/ SCT5-40UM (\*\*)) (vt Ik 5)

Vaikimisi on seadistatud väikestele kuni keskmise suurusega kruvidele sobiv pöördemoment.

Pöördemoment söltub ka jõust, millega seade vastu kruvi surutakse.

Korrashoid ja hooldus.

Äärmuslike töötingimuste korral vöib metallide töötlemisel koguneda seadmesse elektritjuhtivat tolmu. Seadme

kaitseisolatsioon võib kahjustuda. Ventilatsiooniavade kaudu puhastage elektrilise tööriista sisemust sageli kuiva ja õlivaba suruõhuga ning kasutage rikkevoolukaitselülitit (Fl).

Kui elektrilise tööriista toitejuhe on vigastatud, tuleb see asendada FEIN esinduses saada oleva toitejuhtmega. Asbestiga kokku puutunud tooteid ei tohi remonti saata. Asbestiga saastunud tooteid käidelge vastavalt riigis kehtivatele asbesti sisaldavate jäätmete käitlemise eeskirjadele.

Elektrilise tööriista varuosade ajakohastatud loetelu leiate Internetist veebilehelt www.fein.com.

Vajaduse korral võite ise välja vahetada järgmisi detaile: otsakud, sügavuspiirik, randmerihm, magasin

Garantii.

Tootele antakse garantii vastavalt maaletooja riigis kehtivatele nõuetele. Lisaks sellele annab FEIN garantii vastavalt FEIN tootjavastutuse deklaratsioonile.

Elektrilise tööriista tarnekomplekt ei pruugi sisaldada kõiki käesolevas kasutusjuhendis kirjeldatud või kujutatud tarvikuid.

Vastavusdeklaratsioon.

Firma FEIN kinnitab ainuvastutusel, et käesolev toode vastab kasutusjuhendi viimasel leheküljel toodud asjaomastele nõuetele.

Tehnilised dokumendid on saadaval aadressil:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Keskkonnakaitse, utiliseerimine.

Pakendid, kasutusressursi ammendanud elektrilised tööriistad ja tarvikud tuleb keskkonnahoidlikult ümber töödelda ja ringlusse võtta.
