Tuotetyyppi	Kannettava ruuvinväännin
Merkki	Fein
Malli	SCT 5 40 X
Käyttötarkoitus	Ruuvien kiinnitys ja irrotus kuivarakentamisessa
Virtalähde	Verkkovirta (virtajohto)
Työkalunpidike	Kuusiokolo
Pyörimissuunta	Vaihdettava
Säädettävä vääntömomentti	Kyllä (malleissa SCT5-40UX ja SCT5-40UM)
Syvyysrajoitin	Integroitu
Ruuvimakasiini	Saatavana (malleissa SCT5-40M ja SCT5-40UM)
Kaksoiseristys	Kyllä
Sähkösuojaus	Suositellaan 30 mA vikavirtasuojakytkintä
Huolto	Puhdista ilma-aukot kuivalla, öljyttömällä paineilmalla
Käyttäjän vaihdettavat osat	Työkalut, syvyysrajoitin, rannehihna, makasiini
Huoltopalvelu	FEIN, varaosat osoitteesta www.fein.com
Takuu	Maan lainsäädännön mukaisesti
Käyttö aggregaatilla	Kyllä, ISO 8528 luokan G2 mukaisesti

Usein kysytyt kysymykset - SCT 5 40 X Fein

Kuinka säätää kiristysmomenttia?

Malleissa SCT5-40UX ja SCT5-40UM momenttia säädetään kytkimellä. Lisää tai vähennä momenttia ruuvien koon mukaan. Momentti riippuu myös käyttäjän kohdistamasta voimasta.

Kuinka käyttää syvyysrajoitinta?

Syvyysrajoitin rajoittaa ruuvaussyvyyttä. Asenna se työkaluun ja säädä haluttu pituus, jotta ruuvin kanta on pinnan tasalla tai upotettu.

Voinko käyttää muita kuin suositeltuja ruuveja?

Käytä vain FEIN:n hyväksymiä ruuveja ja tarvikkeita turvallisuuden ja suorituskyvyn takaamiseksi. Muiden tarvikkeiden käyttö voi olla vaarallista.

Kuinka puhdistaa työkalu?

Puhdista säännöllisesti ilma-aukot ei-metallisilla työkaluilla ja puhalla sisään kuivaa, öljytöntä paineilmaa johtavan pölyn poistamiseksi.

Mitä tehdä, jos virtajohto on vaurioitunut?

Älä käytä sitä. Johto on vaihdettava FEIN-huoltopalvelun valmistamaan erikoisjohtoon.

Kuinka vaihtaa pyörimissuuntaa?

Pyörimissuunnan kytkintä saa käyttää vain moottorin ollessa täysin pysähtynyt. Käännä kytkin oikealle tai vasemmalle ruuvausta varten.

Voinko käyttää aggregaattia?

Kyllä, edellyttäen, että aggregaatti täyttää standardin ISO 8528 luokka G2 ja harmoninen särökerroin on alle 10 %. Noudata kansallisia määräyksiä.

Mitkä tarvikkeet ovat sallittuja?

Käytä vain FEIN:n erityisesti suunnittelemia tai hyväksymiä tarvikkeita. Työkalu hyväksyy kuusiokoloistukat ja pikakiinnitysruuvit.

Kuinka vaihtaa ruuvimakasiini?

Makasiini on käyttäjän vaihdettava osa. Poista vanha makasiini ja kiinnitä uusi asennusohjeiden mukaisesti.

Mitä tehdä, jos työkalu on ollut kosketuksissa asbestin kanssa?

Älä korjaa työkalua. Hävitä se asbestipitoisten jätteiden kansallisten määräysten mukaisesti. Toimita se asianmukaiseen kierrätyskeskukseen.

KÄYTTÖOHJE SCT 5 40 X Fein

Alkuperäinen käyttöohje.

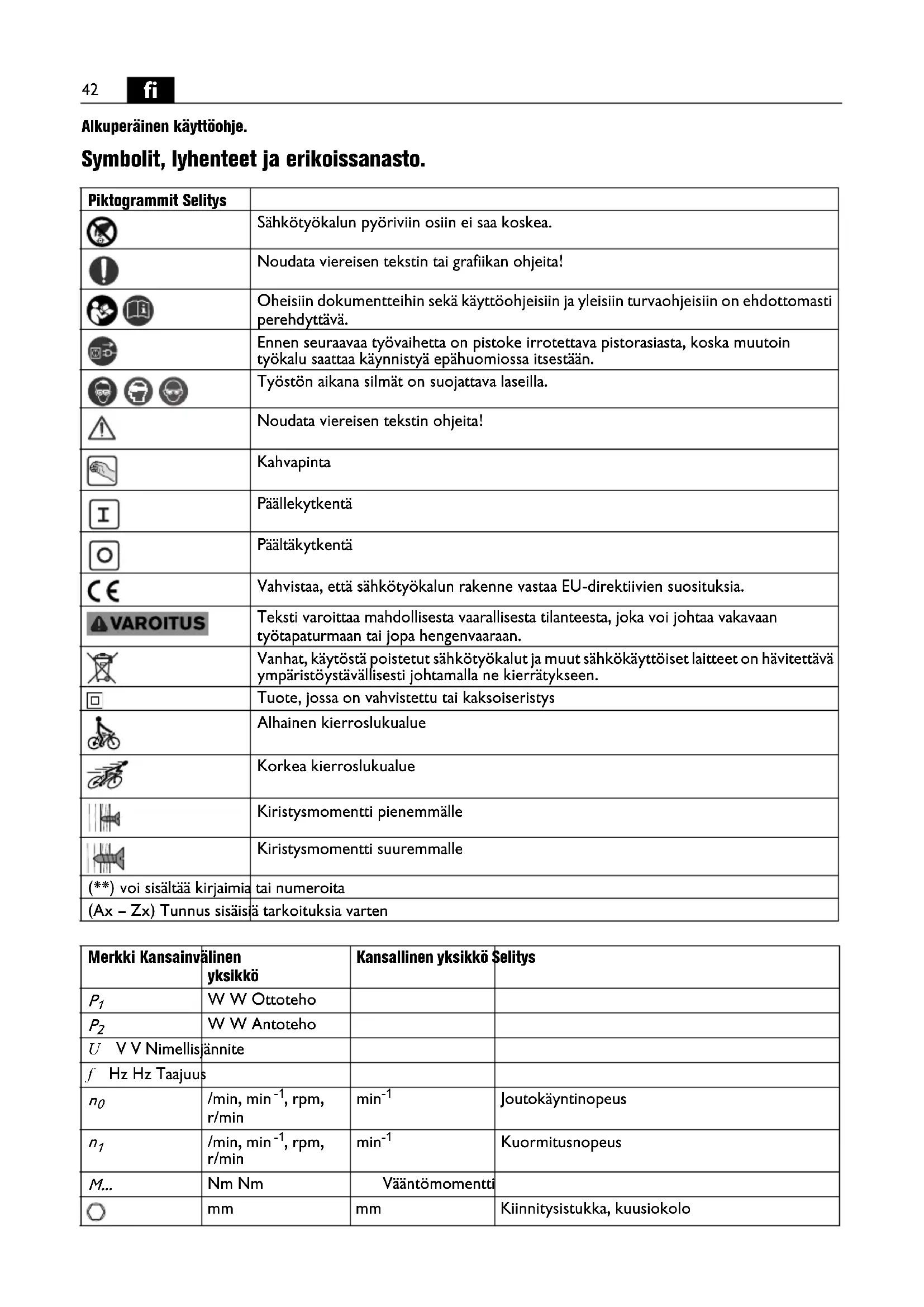

Symbolit, lyhenteet ja erikoissanasto.

Piktogrammit Selitys
			Sähkötyökalun pyöriviin osiin ei saa koskea.
			Noudata viereisen tekstin tai grafiikan ohjeita!
			Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä.
			Ennen seuraavaa työvaihetta on pistoke irrotettava pistorasiasta, koska muutoin työkalu saattaa käynnistyä epähuomiossa itsestään.
			Työstön aikana silmät on suojattava laseilla.
			Noudata viereisen tekstin ohjeita!
			Kahvapinta
			Päällekytkentä
			Päältäkytkentä
			Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia.
	[AROITUS]		Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan työtapaturmaan tai jopa hengenvaaraan.
			Vanhat, käytöstä poistetut sähkötyökalut ja muut sähkökäyttöiset laitteet on hävitettävä ympäristöystävällisesti johtamalla ne kierrätykseen.
			Tuote, jossa on vahvistettu tai kaksoiseristys
			Alhainen kierroslukualue
			Korkea kierroslukualue
			Kiristysmomentti pienemmälle
			Kiristysmomentti suuremmalle
voi sisältää kirjaimia tai numeroita
(Ax - Zx) Tunnus sisäisä tarkoituksia varten

Merkki Kansainvälinenyksikkö		Kansallinen yksikkö Selitys
P_1	W W Ottoteho
P_2	W W Antoteho
U V V Nimellisjännite
f Hz Hz Taajuus
n_0	/min, min ^-1 , rpm,r/min	min ^-1	Joutokäyntinopeus
n_1	/min, min ^-1 , rpm,r/min	min ^-1	Kuormitusnopeus
M...	Nm Nm	Vääntömomentti
○	mm	mm	Kiinnitysistukka, kuusiokolo
	mm mm Ruuvin halkaisija
	kg kg Paino vastaa EPTA-Procedure 01-tietoja
L_pA	dB dB Äänen painetaso
L_wA	dB dB Äänitaso
L_pCpeak	dB dB Äänen painetason huippuarvo
K...			Epävarmuustekijä
a	m/s2	m/s2	Tärinäarvo vastaa standardia EN 62841 (vektorisumma, kolmiulotteinen)
a_h	m/s2	m/s2	Värähtelytasoarvo (ruuvit)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Kansainväliseen SI-järjestelmään sisältyvät perusyksiköt ja sen johdannaisyksiköt.

Työturvallisuus.

VAROITUS

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden laimin-

lyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Sähkötyökalun saa ottaa käyttöön vasta sitten, kun ensin on perehdytty käyttöohjeeseen sekä oheisiin yleisiin turvaohjeisiin (julkaisunumero

3 41 30 465 06 0) niin, että niissä annetut ohjeet tulevat ymmärretyiksi. Säilytä kyseiset dokumentit vastaisuuden varalta ja anna ne mukaan, mikäli laite luovutetaan toisen käyttöön tai myydään eteenpäin. Niiden ohella on noudatettava voimassa olevia lakisääteisiä työturvallisuusmääräyksiä.

Sähkötyökalun käyttökohteet:

käsivarainen ruuvinväännin ruuvaukseen ja ruuvien irrotukseen säältä suojatuissa tiloissa, erityisesti kuiviin tiloihin ja sisärakennukseen pikaruuveilla. Ruuvinvääntimessä saa käyttää ainoastaan FEIN:in hyväksymiä työkaluja ja lisätarvikkeita.

Tämä sähkötyökalu soveltuu myös käytettäväksi yhdessä teholtaan riittävän vaihtovirtageneraattorin kanssa, joka vastaa standardia ISO 8528, rakenneluokka G2. Ko. standardin vaatimuksia ei täytetä, mikäli nk. särökerroin on yli 10 %. Epäselvissä tapauksissa on hyvä ottaa selvää käytetyn generaattorin ominaisuuksista. Noudata tällöin vaihtovirtageneraattorin käyttöohjetta sekä asennusta ja käyttöä koskevia kansallisia säännöksiä.

Erityiset varotoimenpiteet.

Tartu laitteeseen sen eristetyistä kahvapinnoista, jos teet töitä kohteissa, joissa ruuvi saattaa osua raken-teissa piilossa oleviin sähköjohtoihin tai itse laitteen verkkojohtoon. Jos ruuvi osuu jännitteelliseen johtoon, sen metalliset osat saattavat johtaa sähköä, mistä on seurauksena sähköisku.

Varo rakenteissa olevia sähköjohtoja ja kaasu- ja vesiputkia. Tarkasta ennen töiden aloittamista työkohde esim. metallinilmaisimella.

Varmista työkappaleen asento. Kun työkappale kiinnitetään sopivaan työpenkkiin, sitä on parempi käsitellä kuin käsin kiinni pidettäessä.

Pidä työkalua tukevassa otteessa. Reaktiomomentit voivat lyhytaikaisesti olla erittäin korkeat.

Magnesiumipitoisia materiaaleja ei saa työstää. Tulipa-lon vaara.

CFK- (= hiilikuituvahvisteinen muovi) ja asbestipitoisia materaaleja ei saa työstää. Niiden katsotaan voivan aiheuttaa syöpää.

Sähkötyökaluun ei saa kiinnittää kilpiä tms. poraamalla tai niittaamalla. Jos koneen eristystä vioitetaan, seu- rauksena voi olla sähköiskun vaara. Suositamme tarrakiiinnitteisiä kilpiä.

Käytä ainoastaan lisävarusteita, jotka ovat joko sähkötyökalun valmistajan alkuperäisosia tai muutoin valmistajan hyväksymiä. Vaikka jokin vierasvalmisteinen lisävaruste sopisikin sähkökoneeseen, se ei välttämättä ole turvallinen käyttää.

Työkalun ilmanottoaukot on puhdistettava säännöllisesti sopivin apuvälinein (metallisia työkaluja ei saa käyttää). Puhallin imee pölyä moottorin rungon sisään. Jos metallipitoista pölyä pääsee kerääntymään liikaa, siitä koituu sähköiskun vaara.

Tarkasta liitäntäjohdon ja pistokkeen kunto, ennen kuin otat koneen käyttöön.

Suositus: Käytä sähkökoneen kanssa aina vikavirtasuo-jakytkintä (PRCD-K), jonka nimellistoimintavirta on 30 mA tai sitä pienempi.

Käsiin ja käsivarsiin kohdistuva tärinä

Tässä ohjeessa ilmoitettu tärinätaso on mitattu standardin EN 62841 mukaista mittausmenetelmää noudattaen ja sitä voidaan soveltaa verrattaessa sähkötyökalujen arvoja keskenään. Ärvoa voidaan soveltaa myös arvioitaessa alustavasti värinästä aiheutuvaa kuormitusta. Ilmoitettu tärinätaso vastaa sähkötyökalun pääasiallisia käyttösovelluksia. Mikäli sähkötyökalua käytetään muihin tarkoituksiin tai siinä käytetään muita lisätarvikkeita tai mikäli työkalun huolto on puutteellinen, tärinätaso saattaa poiketa tässä ilmoitetusta. Siinä tapauksessa tärinätaso voi nousta selvästi koko työkohteessa.

Tärinätason tarkan arvioinnin kannalta on tärkeää ottaa huomioon myös ne ajat, jolloin sähkötyökalu on kytketty pois päältä sekä ajat, jolloin työkalu on käynnissä, mutta sillä ei työstetä materiaalia. Siinä tapauksessa tärinätaso voi nousta selvästi koko työkohteessa. Jotta koneen käyttäjä välttyisi tärinän aiheuttamilta hai-toilta, on hyvä sopia ylimääräisistä turvajärjestelyistä, esim. laatia ohjeet sähkökoneen ja sen työkalujen huol-losta, työvaiheiden organisoinnista ja työturvallisuudesta.

Työstöohjeita.

Pyörimissuunnan saa vaihtaa vasta kun moottori on pysähtynyt.

SCT5-40X (**)/SCT5-40M (**)/SCT6-25 (**): Kierreliitoksia tehtäessä on aina käytettävä syvyysrajoitinta.

SCT5-40M (**)/SCT5-40UM (**): Ruuvausmakasiinia saa käyttää vain silloin, kun on valittu "pyörimissuunta oikealle".

Kiristysmomentin säätö (SCT5-40UX (\*\*)/ SCT5-40UM (\*\*)) (ks. sivu 5)

Tehdasasetus vastaa aluetta pienikokoisista keskikokoi- siin ruuveihin.

Kirstysmomenttiin vaikuttaa myös voima, jolla työkalua painetaan ruuvia vasten.

Kunnossapito, huolto.

Epäedullisissa käyttöolosuhteissa voi koneen sisään kertyä suuri määrä sähköä johtavaa metallipölyä. Se voi olla haitaksi sähkötyöka-

lun suojaeristykselle. Työkalu on hyvä puhdistaa sisäpuolelta tarpeeksi usein puhaltamalla ilmanvaihtoaukkojen kautta sisään kuivaa ja öljytöntä paineilmaa. Lisäksi koneen liitännässä voi käyttää vika-virtasuojakytkintä (Fl).

Jos sähkötyökalun liitäntäjohto on vioittunut, sen saa vaihtaa ainoastaan uuteen laitekohtaiseen liitäntäjoh-toon, jonka voi tilata FEIN-palvelusta.

Tuotteita, jotka ovat olleet kosketuksessa asbestiin, ei saa lähettää korjattaviksi. Huolehdi asbestilla saastuneista tuotteista maan voimassaolevien asbestipitoisen jätteen hävittämisestä koskevien määräysten mukaisesti.

Tähän sähkötyökaluun kuuluvan varaosaluettelon voi hakea internet-osoitteesta www.fein.com.

Seuraavat osat voi tarvittaessa vaihtaa itse:

koneen työkalu, syvyysrajoitin, käsilenkki, makasiini

Takuu.

Tuotteeseen pätee takuu, joka vaaditaan sen tuontimaassa. Sen ohella pätee FEINin takuuehdoissa määrittämä valmistajakohtainen takuu.

Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu sähkötyökalun toimitussisältöön.

EU-vastaavuus.

Tmi. FEIN vakuuttaa ja vastaa yksin siitä, että tämä tuote on käyttöohjeen viimeisellä sivulla mainittujen määräysten ja standardien mukainen.

Teknisen dokumentaation laatinut: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Ympäristönsuojelu, jätehuolto.

Pakkausmateriaalit, käytöstä poistetut sähkötyökalut sekä lisävarusteet on johdettava kierrätykseen.
