SCT 5 40 X - Vijačnik Fein - Brezplačna navodila za uporabo

Tip izdelka	Prenosni vijačnik
Znamka	Fein
Model	SCT 5 40 X
Uporaba	Vijačenje in odvijačenje vijakov za suho gradnjo
Napajanje	Omrežje (napajalni kabel)
Orodno vpetje	Šestrobni vložek
Smer vrtenja	Obratovalna smer
Nastavljiv navor	Da (na modelih SCT5-40UX in SCT5-40UM)
Globinski omejevalnik	Vgrajen
Zaloga vijakov	Na voljo (na modelih SCT5-40M in SCT5-40UM)
Dvojna izolacija	Da
Električna zaščita	Priporočljivo diferenčno zaščitno stikalo 30 mA
Vzdrževanje	Očistite prezračevalne odprtine s suhim stisnjenim zrakom brez olja
Deli, ki jih lahko zamenja uporabnik	Delovna orodja, globinski omejevalnik, zapestni trak, zaloga vijakov
Servis	FEIN, nadomestni deli na www.fein.com
Garancija	V skladu z zakonodajo države
Uporaba z generatorjem	Da, v skladu z ISO 8528 razred G2

Pogosto zastavljena vprašanja - SCT 5 40 X Fein

Kako nastaviti navor zategovanja?

Na modelih SCT5-40UX in SCT5-40UM se navor nastavi s stikalom. Povečajte ali zmanjšajte navor glede na velikost vijakov. Navor je odvisen tudi od sile pritiska.

Kako uporabljati globinski omejevalnik?

Globinski omejevalnik omogoča omejitev globine vijačenja. Namestite ga na orodje in nastavite želeno dolžino, tako da je glava vijaka poravnana ali vdelana.

Ali lahko uporabljam vijake, ki niso priporočeni?

Uporabljajte izključno vijake in dodatke, ki jih odobri FEIN, za zagotavljanje varnosti in zmogljivosti. Uporaba neodobrenih dodatkov je lahko nevarna.

Kako očistiti orodje?

Redno čistite prezračevalne odprtine z nemetalnimi orodji in vpihujte suh stisnjen zrak brez olja v notranjost, da odstranite prevodni prah.

Kaj storiti, če je napajalni kabel poškodovan?

Ne uporabljajte ga. Kabel je treba zamenjati s posebnim pripravljenim kablom, ki je na voljo pri servisu FEIN.

Kako spremeniti smer vrtenja?

Stikalo za smer vrtenja se sme uporabljati le, ko motor popolnoma miruje. Preklopite stikalo v desni ali levi položaj za vijačenje ali odvijačenje.

Ali lahko uporabljam generator?

Da, pod pogojem, da je generator skladen s standardom ISO 8528 razred G2 in faktor harmoničnega popačenja ne presega 10 %. Upoštevajte nacionalne predpise.

Kateri dodatki so dovoljeni?

Uporabljajte samo posebej zasnovane ali odobrene dodatke s strani FEIN. Orodje sprejema šestrobne nastavke in vijake za hitro zategovanje.

Kako zamenjati zalogo vijakov?

Zaloga vijakov je del, ki ga uporabnik lahko zamenja. Odstranite staro zalogo in vstavite novo v skladu z navodili za montažo.

Kaj storiti, če je orodje prišlo v stik z azbestom?

Ne popravljajte orodja. Odstranite ga v skladu z nacionalnimi predpisi za odpadke, ki vsebujejo azbest. Odnesite ga v ustrezni reciklažni center.

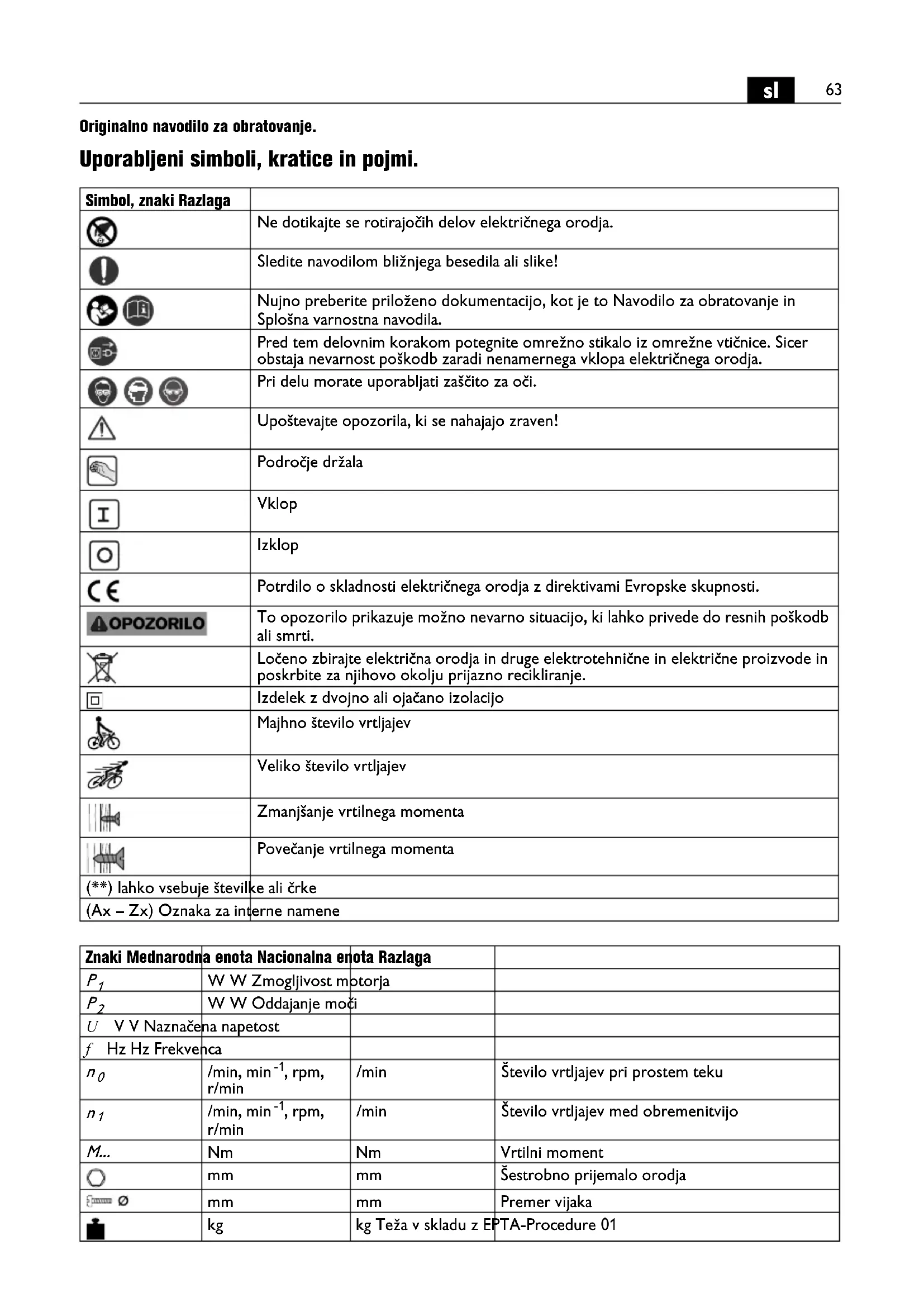

NAVODILA ZA UPORABO SCT 5 40 X Fein

Simbol, znaki Razlaga
	Ne dotikajte se rotirajočih delov električnega orodja.
	Sledite navodilom bližnjega besedila ali slike!
	Nujno preberite priloženo dokumentacijo, kot je to Navodilo za obratovanje in Splošna varnostna navodila.
	Pred tem delovnim korakom potegnite omrežno stikalo iz omrežne vtičnice. Sicer obstaja nevarnost poškodb zaradi nenamernega vklopa električnega orodja.
	Pri delu morate uporabljati zaščito za oči.
	Upoštevajte opozorila, ki se nahajajo zraven!
	Področje držala
	Vklop
	Izklop
	Potrdilo o skladnosti električnega orodja z direktivami Evropske skupnosti.
[ABHZ]	To opozorilo prikazuje možno nevarno situacijo, ki lahko priveđe do resnih poškodb ali smrti.
	Ločeno zbirajte električna orodja in druge elektrotehnične in električne proizvode in poskrbite za njihovo okolju prijazno recikliranje.
	Izdelek z dvojno ali ojačano izolacijo
	Majhno število vrtljajev
	Veliko število vrtljajev
	Zmanjšanje vrtilnega momenta
	Povečanje vrtilnega momenta
(**) lahko vsebuje številke ali črke
(Ax - Zx) Oznaka za interne namene

Znaki Mednarodna	enota Nacionalna enota Razlaga
P_1	W W Zmogljivost motorja
P_2	W W Oddajanje moči
U V V Naznačena napetost
f Hz Hz Frekvenca
n_0	/min, min ^-1 , rpm,r/min	/min
n_1	/min, min ^-1 , rpm,r/min	/min
M...	Nm	Nm
○	mm	mm
E### ∅	mm	mm
	kg	kg Teža v skladu z EPTA-Procedure 01

Znaki Mednarodna enota Nacionalna enota Razlaga
L_pA	dB dB Nivo hrupa
L_wA	dB dB Moč hrupa
L_pCpeak	dB dB Najvišji nivo hrupa
K...			Negotovost
a	m/s2	m/s2	Emisijske vrednosti vibracij v skladu z EN 62841 (vektorska vsota treh smeri)
a_h	m/s2	m/s2	Emisijska vrednost vibracij (vijačenje)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Osnovne in izpeljane enote iz mednarodnega merskega sestava SI.

Za vašo varnost.

OPOZORILO

Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih

navodil in napotkov lahko povzroči električni udar, požar in/ali težke poškodbe.

Shranite vsa varnostna opozorila in navodila za prihodnost.

Tega električnega orodja ne uporabljajte tako dolgo, preden niste temeljito prebrali tega navodila za uporabo ter priloženih „Splošnih

varnostnih opozoril“ (številka spisa 3 41 30 465 06 0) in jih v celoti razumeli. Navedeno dokumentacijo shranite za kasnejšo uporabo in jo izročite naprej pri posredovanju ali odsvojitvi električnega orodja.

Prav tako upoštevajte zadevne nacionalne predpise varstva pri delu.

Namembnost električnega orodja:

ročno voden vijačnik za privijanje in odvijanje vijakov, posebej primeren za uporabo pri suhi gradnji z vijaki za hitro gradnjo in z vstavnimi orodji ter priborom, atestiranim s strani FEIN v okolju, ki je zaščiteno pred vremenskimi vplivi.

To električno orodje je namenjeno tudi za uporabo z generatorji na izmenični tok z dovolj veliko močjo, ki ustrezajo standardu ISO 8528, izvedbeni razred G2. Še posebej ni v skladu s standardom, će se faktor distorzije prekorači za 10 %. V primeru dvoma se informirajte o generatorju, ki ga uporabljate.

Pri tem upoštevajte navodilo za obratovanje in nacionalne predpise za instalacijo in obratovanje generatorja na izmenični tok.

Posebna varnostna navodila.

Napravo smete držati le na izoliranih ročajih, će delate na območju, kjer lahko vijak pride v stik s skritimi omrežnimi napeljavami ali pa kjer lahko zadane ob lastni omrežni kabel. Stik vijaka z napeljavo pod napetostjo povzroči, da so tudi kovinski deli naprave pod napetostjo in to posledično povzroči električni udar.

Pazite na skrite električne vodnike, plinski in vodovodni cevovod. Pred pričetkom dela kontrolirajte delovno območje npr. z lokatorjem kovine.

Zavarujte obdelovanec. Varneje je, da držite obdelovanec z vpenjalno napravo, kot pa z roko.

Električno orodje morate trdno držati v roki.

Kratkoročno lahko pride do visokih reakcijskih momentov.

Ne obdelujte materiala, ki vsebuje magnezij. Obstaja nevarnost požara.

Ne smete obdelovati CFK (umetna masa, ojačana s karbonskimi vlakni) in ne materiala, ki vsebuje azbest. Te snovi veljajo za kancerogene.

Prepovedano je privijačenje ali kovičenje ploščic in znakov na električno orodje. Poškodovana izolacija ne nudi zaščite proti električnemu udaru. Uporabljajte lepilne ploščice.

Ne uporabljajte pribora, ki ga proizvajalec električnega orodja ni razvil in sprostil. Varno obratovanje ne morete zagotoviti s tem, da se pribor prilega električnemu orodju.

Z nekovinskimi orodji morate redno čistititi odprtine za zračenje električnega orodja. Ventilator motorja potegne prah v ohišje. To lahko pri preveliki koncentraciji kovinskega prahu pozvroči električno ogrožanje.

Pred zagonom preverite omrežni priključek in omrežni vtič na poškodbe.

Priporočamo: Električno orodje uporabljajte vedno preko zaščitnega stikala za okvarni tok (RCD) z dimenzioniranim okvarnim tokom 30 mA ali manj.

Vibracije rok

Podane vrednosti nivoja vibracij v teh navodilih so se izmerile v skladu s standardiziranim merilnim postopkom po EN 62841 in se lahko uporabljajo za primerjavo električnih orodij med seboj. Primeren je tudi za začasno oceno obremenjenosti z vibracijami. Naveden nivo vibracij reprezentira glavne uporabe električnega orodja. Če pa električno orodje uporabljate še v druge namene, z odstopajočimi vstavnimi orodji ali pri nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To lahko obremenjenosti z vibracijami med določenim obdobjem uporabe občutno poveča.

Za natančnejšo oceno obremenjenosti z vibracijami morate upoštevati tudi tisti čas, ko je naprava izklopljena in sicer teče, vendar dejansko ni v uporabi. To lahko ombremenjenost z vibracijami preko celotnega obdobja dela občutno zmanjša.

Določite dodatne varnostne ukrepe za zaščito uporabnika pred vpljivi vibracij, npr. vzdrževanje električnega orodja in vstavnih orodij, segrevanje rok, organizacija delovnih postopkov.

Stikalo za preklop smeri vrtenja pritisnite samo pri mirovanju motorja.

SCT5-40X (**)/SCT5-40M (**)/SCT6-25 (**): Vijačne zveze morate izvesti z montiranim globinskim omejilom.

SCT5-40M (**)/SCT5-40UM (**): Magazin vijakov smete uporabljati samo v položaju „smer vrtenja desno“.

Nastavitev vrtilnega momenta (SCT5-40UX ( ^** )/SCT5-40UM ( ^** )) (glejte stran 5)

Tovarniška nastavitev ustreza območju za majhne do srednje velike vijake.

Pritezni moment je odvisen tudi od moči, s katero pritisnete električno orodje na vijak.

Vzdrževanje in servis.

Pri ekstremnih pogojih uporabe se lahko prevodni prah, ki nastane pri obdelavi kovin, usede v notranjosti električnega orodja. Pri

tem se lahko poškoduje zaščitna izolacija električnega orodja. Iz notranjosti električnega orodja pogosto izpihavajte prezračevalne zareze s suhim in neoljnatim tlačnim zrakom in predvklopite tokovno zaščitno stikalo (Fl).

Če je priključni vodnik električnega orodja poškodovan, ga morate nadomestiti s posebej pripravljenim priključnim vodnikom, ki ga dobite pri servisu FEIN.

Izdelkov, ki so prišli v stik z azbestom, ne smete vročiti v popravilo. Izdelke, ki so prišli v stik z azbestom morate odstraniti v skladu z ustreznimi veljavnimi nacionalnimi predpisi za odstranjevanje odpadkov z vsebnostjo azbesta.

Aktualni seznam nadomestnih delov se nahaja na spletni strani pod www.fein.com.

Naslednje dele lahko po potrebi samostojno zamenjajte: vstavno orodje, globinsko omejilo, zanka za roko, magacin

Jamstvo za izdelek velja v skladu z zakonskimi pravili v državi, kjer se je izdelek dal v promet. Poleg tega vam daje FEIN garancijo v skladu z izjavo proizvajalca FEIN. V obsegu dobave električnega orodja se lahko nahaja tudi le del pribora, ki je opisan ali naslikan v tem navodilu za obratovanje.

Izjava o skladnosti.

Podjetje FEIN izjavlja pod izključno odgovornostjo, da ta izdelek ustreza navedenim zadevnim določilom, ki so opisana na zadnji strani tega navodila za obratovanje.

Tehnična dokumentacija se nahaja pri:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Varstvo okolja, odstranitev odpadkov.

Embalaže, odpadna električnega orodja in pribor morate reciklirati v skladu z varstvom okolja.
