Producttype	Draagbare schroefmachine
Merk	Fein
Model	SCT 5 40 X
Gebruik	Schroeven en losschroeven van schroeven voor droogbouw
Voeding	Netspanning (stroomkabel)
Bitopname	Zeskantinbus
Draairichting	Omkeerbaar
Instelbaar koppel	Ja (op modellen SCT5-40UX en SCT5-40UM)
Diepteaanslag	Geïntegreerd
Schroefmagazijn	Beschikbaar (op modellen SCT5-40M en SCT5-40UM)
Dubbele isolatie	Ja
Elektrische beveiliging	Aardlekschakelaar 30 mA aanbevolen
Onderhoud	Reinig de ventilatieopeningen met droge, olievrije perslucht
Door gebruiker vervangbare onderdelen	Werkgereedschap, diepteaanslag, polsriem, magazijn
Klantenservice	FEIN, reserveonderdelen op www.fein.com
Garantie	Volgens de wettelijke voorschriften van het land
Gebruik met generator	Ja, volgens ISO 8528 klasse G2

Veelgestelde vragen - SCT 5 40 X Fein

Hoe stel ik het aanhaalkoppel in?

Op de modellen SCT5-40UX en SCT5-40UM wordt het koppel ingesteld met een schakelaar. Verhoog of verlaag het koppel afhankelijk van de schroefgrootte. Het koppel is ook afhankelijk van de aandrukkracht.

Hoe gebruik ik de diepteaanslag?

De diepteaanslag beperkt de schroefdiepte. Monteer deze op het gereedschap en stel de gewenste lengte in zodat de schroefkop gelijk of verzonken is.

Kan ik andere schroeven gebruiken dan de aanbevolen?

Gebruik uitsluitend schroeven en accessoires die zijn goedgekeurd door FEIN om veiligheid en prestaties te garanderen. Het gebruik van niet-goedgekeurde accessoires kan gevaarlijk zijn.

Hoe reinig ik het gereedschap?

Reinig regelmatig de ventilatieopeningen met niet-metalen gereedschap en blaas droge, olievrije perslucht naar binnen om geleidend stof te verwijderen.

Wat te doen als de stroomkabel beschadigd is?

Gebruik het niet. De kabel moet worden vervangen door een speciale voorbereide kabel die verkrijgbaar is bij de klantenservice van FEIN.

Hoe verander ik de draairichting?

De schakelaar voor draairichting mag alleen worden bediend als de motor volledig stil staat. Zet de schakelaar in de rechter- of linkerpositie om te schroeven of los te schroeven.

Kan ik een generator gebruiken?

Ja, op voorwaarde dat de generator voldoet aan de norm ISO 8528 klasse G2 en de harmonische vervorming niet meer dan 10% bedraagt. Houd u aan de nationale voorschriften.

Welke accessoires zijn toegestaan?

Gebruik uitsluitend accessoires die speciaal zijn ontworpen of goedgekeurd door FEIN. Het gereedschap accepteert zeskantinbusbits en snelspanschroeven.

Hoe vervang ik het schroefmagazijn?

Het magazijn is een door de gebruiker vervangbaar onderdeel. Verwijder het oude magazijn en klik het nieuwe vast volgens de montage-instructies.

Wat te doen als het gereedschap in contact is geweest met asbest?

Repareer het gereedschap niet. Voer het af volgens de nationale voorschriften voor asbesthoudend afval. Breng het naar een geschikt recyclingcentrum.

GEBRUIKSAANWIJZING SCT 5 40 X Fein

Oorspronkelijke gebruiksaanwijzing.

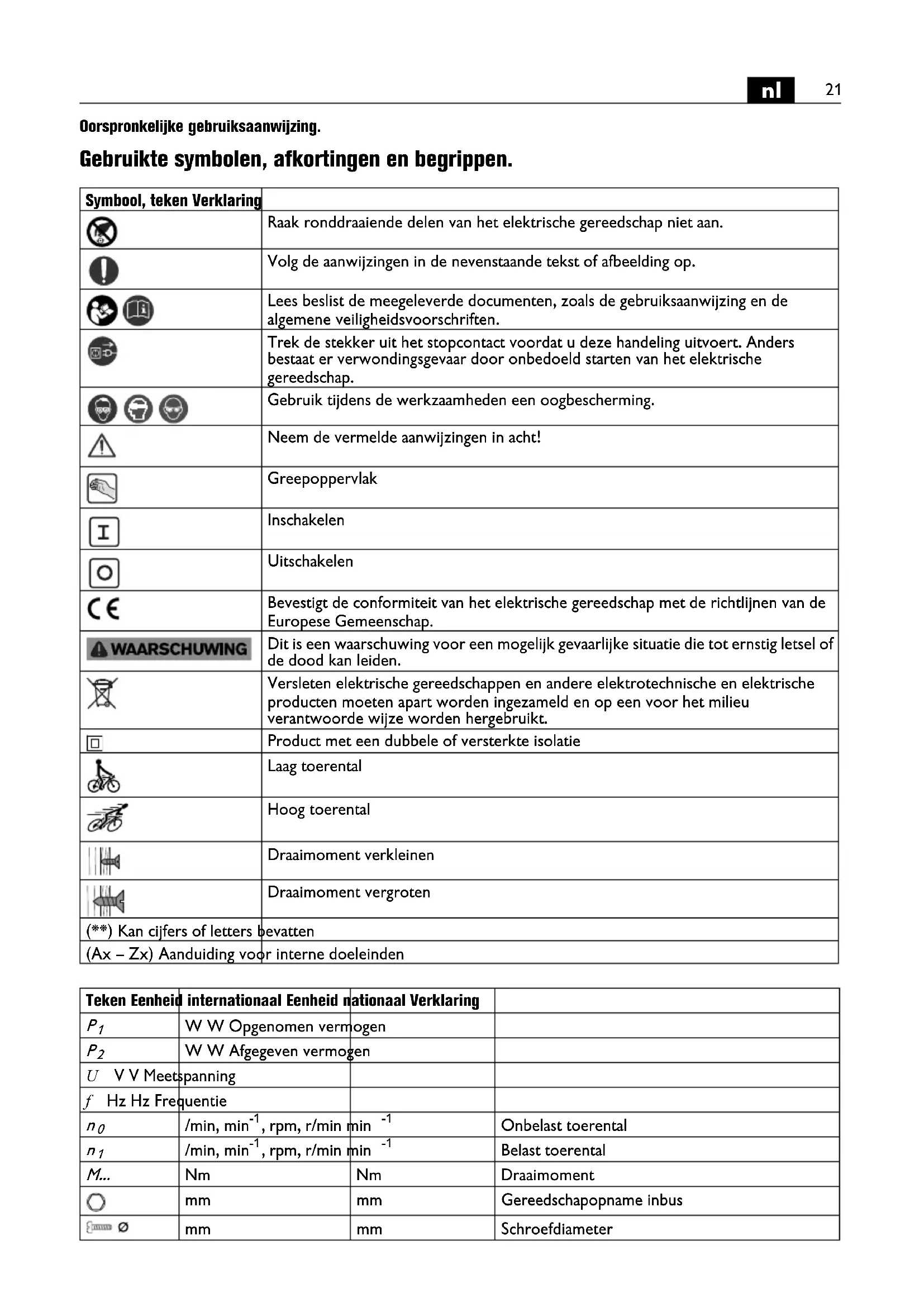

Gebruikte symbolen, afkortingen en begrippen.

Symbool, teken Verklaring
	Raak ronddraaiende delen van het elektrische gereedschap niet aan.
	Volg de aanwijzingen in de nevenstaande tekst of afbeelding op.
	Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene veiligheidsvoorschriften.
	Trek de stekker uit het stopcontact voordat u deze handeling uitvoert. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap.
	Gebruik tijdens de werkzaamheden een oogbescherming.
	Neem de vermelde aanwijzingen in acht!
	Greepoppervlak
	Inschakelen
	Uitschakelen
	Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap.
	Dit is een waarschuwing voor een mogelijk gevaarlijke situatie die tot ernstig letsel of de dood kan leiden.
	Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten moeten apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.
	Product met een dubbele of versterkte isolatie
	Laag toerental
	Hoog toerental
	Draaimoment verkleinen
	Draaimoment vergroten
(**) Kan cijfers of letters bevatten
(Ax - Zx) Aanduiding voor interne doeleinden

Teken Eenheid internationaal Eenheid nationaal Verklaring
P_1	W W Opgenomen vermogen
P_2	W W Afgegeven vermogen
U V V Meetspanning
f Hz Hz Frequentie
n_0	/min, min ^-1 , rpm, r/min min ^-1		Onbelast toerental
n_1	/min, min ^-1 , rpm, r/min min ^-1		Belast toerental
M...	Nm	Nm	Draaimoment
○	mm	mm	Gereedschapopname inbus
∅	mm	mm	Schroefdiameter
	kg kg Gewicht volgens EPTA-Procedure 01
L_pA	dB dB Geluidsdrukniveau
L_wA	dB dB Geluidsvermogenniveau
L_pCpeak	dB dB Piekgeluidsdrukniveau
K...			Onzekerheid
a	m/s ^2	m/s ^2	Trillingsemissiewaarde volgens EN 62841 (vectorsom van drie richtingen)
a_h	m/s ^2	m/s ^2	Trillingsemissiewaarde (schroeven)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Basiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SI.

Voor uw veiligheid.

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle voor-

schriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Gebruik dit elektrische gereedschap niet voordat u deze gebruiksaanwijzing en de meegeleverde

„Algemene veiligheidsvoorschriften“ (documentnummer 3 41 30 465 06 0) grondig heeft gelezen en volledig heeft begrepen. Bewaar deze documentatie voor later gebruik en geef ze mee wanneer u het elektrische gereedschap doorgeeft of verkoopt.

Neem ook de geldende nationale arbeidsveiligheidsregels in acht.

Bestemming van het elektrische gereedschap:

handgevoerde schroevendraaier voor het in- en uitdraaien van schroeven, speciaal voor gebruik bij droge bouwwerkzaamheden met snelbouwschroeven, met de door FEIN goedgekeurde inzetgereedschappen in een tegen weersinvloeden beschermde omgeving.

Dit elektrische gereedschap is ook bedoeld voor gebruik aan wisselstroomgeneratoren met voldoende capaciteit die voldoen aan de norm ISO 8528, uitvoeringsklasse G2. Aan deze norm wordt in het bijzonder niet voldaan als de zogenaamde vervormingsfactor 10 % overschrijdt. In geval van twijfel dient u informatie over de door u gebruikte generator in te winnen.

Neem daarbij de gebruiksaanwijzing en de nationale voorschriften voor de installatie en het gebruik van de wisselstroomgenerator in acht.

Bijzondere veiligheidsvoorschriften.

Houd het gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij de schroef verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact van de schroef met een spanningvoerende leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

Let op verborgen liggende elektrische leidingen en buizen voor gas en water. Controleer de werkomgeving voor het begin van de werkzaamheden, bijvoorbeeld met een metaaldetector.

Zet het werkstuk vast. Een in een spanvoorziening vastgezet werkstuk wordt steviger vastgehouden dan in uw hand.

Houd het elektrische gereedschap goed vast. Er kunnen gedurende korte tijd grote reactiemomenten optreden.

Bewerk geen magnesiumhoudend materiaal. Er bestaat brandgevaar.

Bewerk geen met koolstofvezel versterkte polymeren (CFRP) en geen asbesthoudend materiaal. Deze gelden als kankerverwekkend.

Er mogen geen plaatjes of symbolen op het elektrische gereedschap worden geschroefd of geniet. Een beschadigde isolatie biedt geen bescherming tegen een elektrische schok. Gebruik stickers.

Gebruik geen toebehoren dat niet speciaal door de fabrikant van het elektrische gereedschap is ontwikkeld of vrijgegeven. Een veilig gebruik is niet alleen gegeven door het feit dat een toebehoren op uw elektrische gereedschap past.

Reinig de ventilatieopeningen van het elektrische gereedschap regelmatig met een niet-metalen gereedschap. De motorventilator zuigt stof in het machine-huis. Dit kan bij overmatige ophoping van metaalstof elektrische gevaren veroorzaken.

Controleer voor de ingebruikneming de netaansluitkabel en de netstekker op beschadigingen.

Advies: Gebruik het elektrische gereedschap altijd via een aardlekschakelaar met een uitschakelstroom van 30 mA of minder.

Hand- en armtrillingen

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 62841 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Deze is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representeert de hoofdzakelijke toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt

voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg extra veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.

Bedieningsvoorschriften.

Bedien de draairichtingomschakelaar alleen als de motor stilstaat.

SCT5-40X (**)/SCT5-40M (**)/SCT6-25 (**): De schroefverbindingen moeten met een gemonteerde diepteaanslag worden uitgevoerd.

SCT5-40M (**)/SCT5-40UM (**): Het schroefmagazijn mag alleen worden gebruikt in de stand „draairichting rechts”.

Draaimoment instellen (SCT5-40UX (\*\*)/ SCT5-40UM (\*\*)) (zie pagina 5)

De fabrieksinstelling komt overeen met het bereik voor kleine tot middelgrote schroeven.

Het aandraaimoment is ook afhankelijk van de kracht waarmee het elektrische gereedschap tegen de schroef wordt geduwd.

Onderhoud en klantenservice.

Onder extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terecht-

komen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad. Blaas regelmatig de binnenzijde van het elektrische gereedschap via de ventilatieopeningen met droge en olievrije perslucht schoon en sluit het gereedschap via een aardlekschakelaar aan.

Als de aansluitkabel van het elektrische gereedschap beschadigd is, moet deze worden vervangen door een speciaal daarvoor bedoelde aansluitkabel, die verkrijgbaar is bij de FEIN-klantenservice.

Producten die met asbest in aanraking zijn gekomen, mogen niet voor reparatie worden afgegeven. Voer met asbest gecontamineerde producten af volgens de in uw land geldende voorschriften voor de afvoer van asbesthoudend afval.

De actuele onderdelenlijst van dit elektrische gereedschap vindt u op www.fein.com.

De volgende delen kunt u indien nodig zelf vervangen: inzetgereedschappen, diepteaanslag, draagriem, magazijn

Wettelijke garantie en fabrieksgarantie.

De wettelijke garantie op het product geldt overeenkomstig de wettelijke regelingen in het land waar het product wordt verkocht. Bovendien biedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is mogelijk dat bij het elektrische gereedschap slechts een deel van het in deze gebruiksaanwijzing beschreven en afgebeelde toebehoren wordt meegeleverd.

Conformiteitsverklaring.

De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalingen die op de laatste pagina van deze gebruiksaanwijzing vermeld staan.

Technische documentatie bij: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Milieubescherming en afvoer van afval.

Voer verpakkingen, versleten elektrische gereedschappen en toebehoren op een voor het milieu verantwoorde wijze af.
