| Typ produktu | Prenosná skrutkovačka |
| Značka | Fein |
| Model | SCT 5 40 X |
| Použitie | Skrutkovanie a odskrutkovanie skrutiek pre suchú výstavbu |
| Napájanie | Sieť (napájací kábel) |
| Upínanie nástroja | Šesťhranný dutý |
| Smer otáčania | Reverzibilný |
| Nastaviteľný krútiaci moment | Áno (na modeloch SCT5-40UX a SCT5-40UM) |
| Hĺbkový doraz | Integrovaný |
| Zásobník na skrutky | K dispozícii (na modeloch SCT5-40M a SCT5-40UM) |
| Dvojitá izolácia | Áno |
| Elektrická ochrana | Odporúča sa prúdový chránič 30 mA |
| Údržba | Čistite vetracie otvory suchým stlačeným vzduchom bez oleja |
| Diely vymeniteľné používateľom | Pracovné nástroje, hĺbkový doraz, remienok na ruku, zásobník |
| Popredajný servis | FEIN, náhradné diely na www.fein.com |
| Záruka | Podľa právnych predpisov krajiny |
| Použitie na generátore | Áno, podľa ISO 8528 trieda G2 |
Často kladené otázky - SCT 5 40 X Fein
Otázky používateľov k SCT 5 40 X Fein
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Skrutkovač vo formáte PDF zadarmo! Nájdite svoj návod SCT 5 40 X - Fein a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. SCT 5 40 X značky Fein.
NÁVOD NA OBSLUHU SCT 5 40 X Fein
Technické podklady u:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd

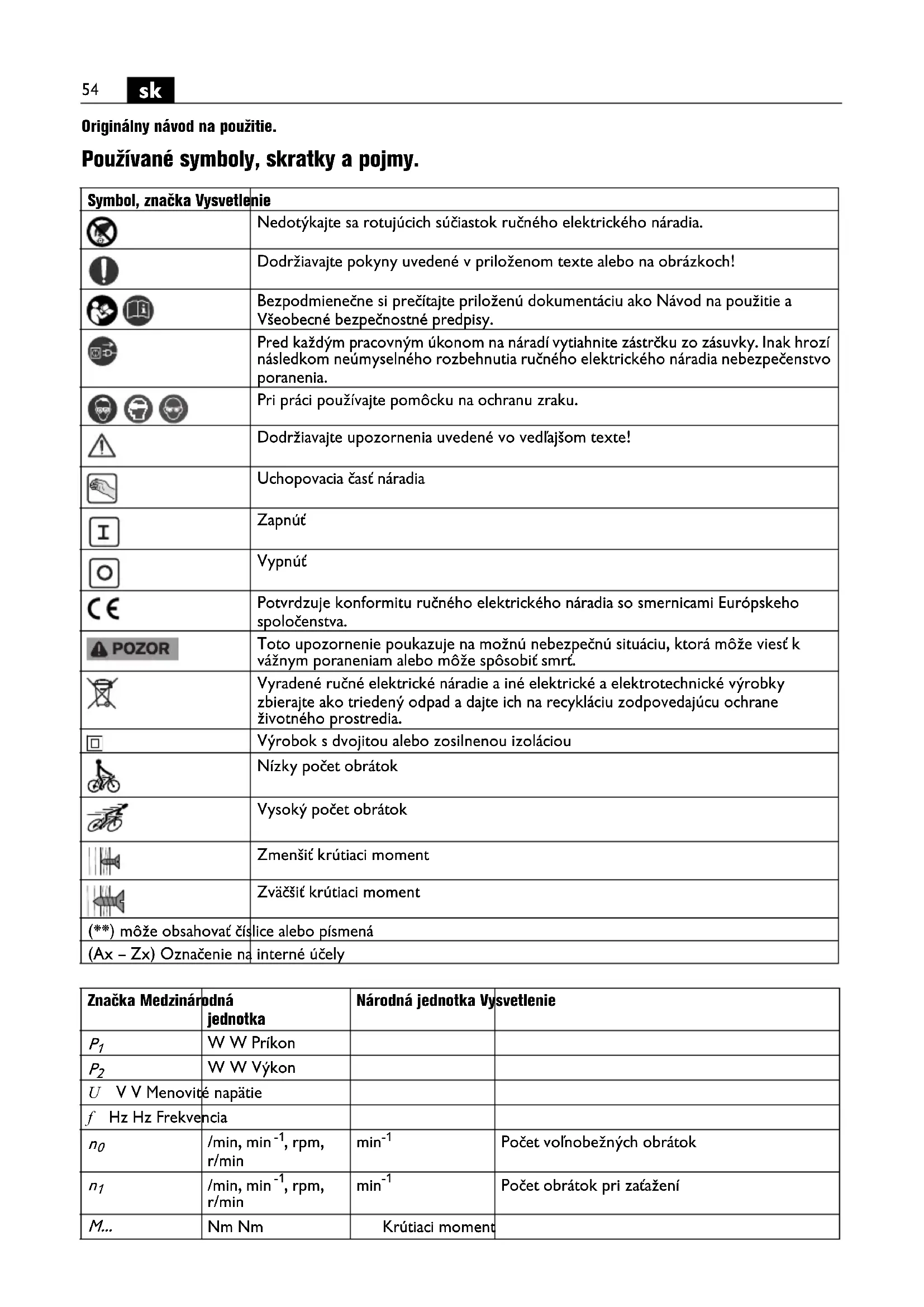

Originálny návod na použitie.
Používané symboly, skratky a pojmy.
| Symbol, značka Vysvetlenie | ||
 | Nedotýkajte sa rotujúcich súčiastok ručného elektrického náradia. | |
 | Dodržiavajte pokyny uvedené v priloženom texte alebo na obrázkoch! | |
 | Bezpodmienečne si prečítajte priloženú dokumentáciu ako Návod na použitie a Všeobecné bezpečnostné predpisy. | |
 | Pred každým pracovným úkonom na náradí vytiahnite zástrčku zo zásuvky. Inak hrozí následkom neúmyselného rozbehnutia ručného elektrického náradia nebezpečenstvo poranenia. | |
 | [B6CY] |  Pri práci používajte pomôcku na ochranu zraku. |
 | Dodržiavajte upozornenia uvedené vo vedlajšom texte! | |
 | Uchopovacia časť náradia | |
| [GWWG] | Zapnút | |
 | Vypnút | |
 | Potvrdzuje konformitu ručného elektrického náradia so smernicami Európskeho spoločenstva. | |
 | Toto upozornenie poukazuje na možnú nebezpečnú situáciu, ktorá môže viest k vážnym poraneniam alebo môže spôsobit smrt. | |
 | Vyradené ručné elektrické náradie a iné elektrické a elektrotechnické výrobky zbierajte ako triedený odpad a dajte ich na recykláciu zodpovedajúcu ochrane životného prostredia. | |
| [6428] | Výrobok s dvojitou alebo zosilnenou izoláciou | |
 | Nízky počet obrátok | |
 | Vysoký počet obrátok | |
| [TTZY] | Zmenšiť krútiaci moment | |
| [BBCW] | Zväčšiť krútiaci moment | |
| (**) môže obsahovať číslice alebo písmená | ||
| (Ax - Zx) Označenie na interné účely | ||
| Značka Medzinárodná jednotka | Národná jednotka Vysvetlenie | |
| P_1 | W W Príkon | |
| P_2 | W W Výkon | |
| U V V Menovité napätie | ||
| f Hz Hz Frekvencia | ||
| n_0 | /min, min ^-1 , rpm,r/min | min ^-1 |
| n_1 | /min, min ^-1 , rpm,r/min | min ^-1 |
| M... | Nm Nm | Krútiaci moment |
| Značka Medzinárodná jednotka | Národná jednotka Vysvetlenie | |
| mm mm Upínací mechanizmus vnútorný šesthran | ||
| mm mm Priemer skrutky | ||
| kg kg Hmotnost podľa EPTA-Procedure 01 | ||
| L_pA | dB dB Hladina zvukového tlaku | |
| L_wA | dB dB Hladina akustického tlaku | |
| L_pCpeak | dB dB Špičková hodnota hladiny akustického tlaku | |
| K... | Nepresnost merania | |
| a | m/s2 | m/s2 |
| a_h | m/s2 | m/s2 |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | |
Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny.
Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobit požiar a/alebo ťažké poranenie.
Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.
Nepoužívajte toto ručné elektrické náradie predtým, ako si dôkladne prečítate tento Návod na používanie ako aj priložené „Všeobecné čnostné pokyny“ (spisové číslo
3 41 30 465 06 0) a kým úplne neporozumiete ich obsahu. Uvedené podklady si dobre uschovajte na neskoršie použitie a v prípade odovzdania ručného elektrického náradia alebo predaja inej osobe ich odovzdajte s náradím.
Rovnako dodržiavajte aj príslušné národné ustanovenia o ochrane zdravia pri práci.
Určenie ručného elektrického náradia:
ručne vedený skrutkovač na zaskrutkovávanie a vyskrutkovávanie skrutiek, špeciálne pre suchú stavbu pomocou rýchdomontážnych skrutiek v pásovom zásobníku, pomocou pracovných nástrojov, ktoré schválila firma FEIN, v prostredí chránenom pred vplyvmi počasia.
Toto ručné elektrické náradie je konštruované aj na používanie pomocou trojfázových generátorov s dostatočným výkonom, ktoré zodpovedajú norme ISO 8528, triede vyhotovenia G2. Tejto norme nezodpovedá predovšetkým to, ak sa prekročí činitel' harmonického skreslenia v hodnote 10 %. V prípade pochybností sa poinformujte o generátore, ktorý používate.
Dodržiavajte súčasne Návod na používanie a národné predpisy pre inštaláciu a prevádzku generátorov striedavého prúdu.
Špeciálne bezpečnostné pokyny.
Pri vykonávaní takej práce, pri ktorej by mohla skrutka natrafit na skryté elektrické vedenia alebo zasiahnuť vlastnú prívodnú šnúru, držte náradie za izolované plochy rukovátí. Kontakt skrutky s elektrickým vedením, ktoré je pod napätím, môže dostať pod napätie aj kovové súčiastky náradia a spôsobit zásah elektrickým prúdom.
Dávajte pozor na skryté elektrické vedenia, plynové a vodovodné potrubia. Pred začiatkom práce prekontrolujte priestor práce napr. pomocou hľadača kovov.
Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia je bezpečnejší ako ten, ktorý pridržiavate rukou.
Krátkodobo môžu vznikať velké reakčné momenty.
Neobrábajte žiaden materiál, ktorý obsahuje magnézium. Hrozí nebezpečenstvo požiaru. Neobrábajte žiaden plastový materiál zosilnený uhlíkovým vláknom ani materiál obsahujúci azbest. Tieto látky sú považované za rakovinotvorné.
Je zakázané skrutkovat' alebo nitovať na ručné elektrické náradie nejaké štítky alebo značky.
Poškodená izolácia neposkytuje žiadnu ochranu pred zásahom elektrickým prúdom. Používajte samolepiace štítky.
Nepoužívajte žiadne príslušenstvo, ktoré nebolo špeciálne vyvinuté alebo schválené výrobcom ručného elektrického náradia. Bezpečná prevádzka nie je zaručená iba tým, že sa určité príslušenstvo na Vaše ručné elektrické náradie hodí.
Ventilátor elektromotora vtahuje do telesa náradia prach. V prípade nadmierneho nahromadenia kovového prachu to môže spôsobit ohrozenie elektrickým prúdom.
Ak chcete náradie používať, skontrolujte najprv, či nie je poškodená elektrická prívodná šnúra a zástrčka.
Odporúčanie: Používajte toto ručné elektrické náradie vždy iba cez ochranný spínač pri poruchových prúdoch (RCD) s kalkulovaným poruchovým prúdom 30 mA alebo menej.
Vibrácie ruky a predlaktia
Úroveň vibrácií uvedená v týchto pokynoch bola nameraná podľa meracieho postupu uvedeného v norme EN 62841 a možno ju používať na vzájomné porovnávanie rôznych typov ručného elektrického náradia. Hodí sa aj na predbežný odhad zaťaženia vibráciami.
Uvedená hladina zaťaženia vibráciami reprezentuje hlavné druhy používania tohto ručného elektrického náradia. Avšak v takých prípadoch, keď sa toto ručné elektrické náradie využíva na iné druhy použitia, s odlišnými pracovnými nástrojmi, alebo ak sa podrobuje nedostatočnej údržbe, môže sa hladina zaťaženia vibráciami od týchto hodnôt odlišovať. To môže výrazne zvýšiť zaťaženie vibráciami počas celej pracovnej doby.
Na presný odhad zaťaženia vibráciami počas určitého časového úseku práce s náradím treba zohládnit doby, počas ktorých je ručné elektrické náradie vypnuté alebo doby, ked’ je náradie síce zapnuté a beží, ale v skutočnosti nepracuje. Táto okolnosť môže výrazne redukovať zaťaženie vibráciami počas celej pracovnej doby.
Na ochranu osoby pracujúcej s náradím pred účinkami zaťaženia vibráciami vykonajte dálšie bezpečnostné opatrenia, ako sú napríklad: Údržba ručného elektrického náradia a používaných pracovných nástrojov, zabezpečenie zachovania teploty rúk, organizácia jednotlivých pracovných úkonov.
S prepínačom smeru otáčania manipulujte len vtedy, ked' je motor náradia vypnutý.
SCT5-40X (**)/SCT5-40M (**)/SCT6-25 (**): Skrutkové spoje vykonávajte s namontovaným híbkovým dorazom.
SCT5-40M (**)/SCT5-40UM (**): Pásový zásobník na skrutky sa smie používať len v polohe „Smer otáčania doprava“.
Nastavenie krútiaceho momentu (SCT5-40UX (\*\*)/SCT5-40UM (\*\*)) (pozri strana 5)
Utáhovací moment závisí aj od sily, ktorou je ručné elektrické náradie pritláčané na skrutku.
Pri extrémnych prevádzkových podmienkach sa môže pri obrábaní kovov vnútri náradia usádzať jemný dobre vodivý prach. To môže poškodit ochrannú izoláciu ručného elektrického náradia. V častých intervaloch prefúkajte vnútorný priestor ručného elektrického náradia cez vetracie štrbiny suchým vzduchom neobsahujúcim olej a náradie pripájajte cez ochranný spínač pri poruchových prúdoch (Fl).
Ak je poškodená prívodná šnúra ručného elektrického náradia, treba ju nahradiť speciálnou prívodnou šnúrou, ktorá sa dá zakúpiť v Autorizovanom servisnom stredisku firmy FEIN.
Produkty, ktoré boli v kontakte s azbestom, sa nesmú dávať do opravy. Produkty kontaminované azbestom treba dať na likvidáciu podľa predpisov pre likvidáciu odpadu obsahujúceho azbest, ktoré platia vo Vašej krajine.
Aktuálny zoznam náhradných súčiastok pre toto ručné elektrické náradie nájdete na Internete na domovskéj stránke www.fein.com.
V prípade potreby vymeňte nasledujúce súčiastky: pracovné nástroje, híbkový doraz, poistná slučka a zásobník
Zákonná záruka na produkt platí podľa zákonných predpisov v krajine uvedenia do prevádzky. Firma FEIN okrem toho poskytuje záruku podľa vyhlásenia výrobcu FEIN o záruke.
V základnej výbave Vášho ručného elektrického náradia sa môže nachádzať len časť príslušenstva popísaného alebo zobrazeného v tomto Návode na používanie.
Vyhlásenie o konformite.
Firma FEIN vyhlasuje na svoju výlučnú zodpovednosť, že tento produkt sa zhoduje s príslušnými normatívnymi dokumentmi uvedenými na poslednej strane tohto Návodu na používanie.
Technické podklady sa nachádzajú na adrese:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Ochrana životného prostredia, likvidácia.
Obaly, výrobky, ktoré doslúžili, a príslušenstvo dajte na recykláciu zodpovedajúcu ochrane životného prostredia.
