Tipo de produto	Aparafusadora portátil
Marca	Fein
Modelo	SCT 5 40 X
Utilização	Aparafusamento e desaparafusamento de parafusos para construção a seco
Alimentação	Rede (cabo de alimentação)
Porta-ferramenta	Sextavado interno
Sentido de rotação	Reversível
Torque ajustável	Sim (nos modelos SCT5-40UX e SCT5-40UM)
Batente de profundidade	Integrado
Carregador de parafusos	Disponível (nos modelos SCT5-40M e SCT5-40UM)
Isolação dupla	Sim
Proteção elétrica	Disjuntor diferencial 30 mA recomendado
Manutenção	Limpar as aberturas de ventilação com ar comprimido seco sem óleo
Peças substituíveis pelo usuário	Ferramentas de trabalho, batente de profundidade, pulseira, carregador
Serviço pós-venda	FEIN, peças de reposição em www.fein.com
Garantia	De acordo com a regulamentação legal do país
Utilização em gerador	Sim, de acordo com ISO 8528 classe G2

Perguntas frequentes - SCT 5 40 X Fein

Como ajustar o torque de aperto ?

Nos modelos SCT5-40UX e SCT5-40UM, o torque é ajustado por meio de um comutador. Aumente ou diminua o torque de acordo com o tamanho dos parafusos. O torque também depende da força de pressão.

Como usar o batente de profundidade ?

O batente de profundidade permite limitar a profundidade de aperto. Monte-o na ferramenta e ajuste o comprimento desejado para que a cabeça do parafuso fique nivelada ou embutida.

Posso usar parafusos diferentes dos recomendados ?

Use exclusivamente parafusos e acessórios autorizados pela FEIN para garantir a segurança e o desempenho. O uso de acessórios não aprovados pode ser perigoso.

Como limpar a ferramenta ?

Limpe regularmente as aberturas de ventilação com ferramentas não metálicas e sopre ar comprimido seco e sem óleo no interior para remover a poeira condutora.

O que fazer se o cabo de alimentação estiver danificado ?

Não o utilize. O cabo deve ser substituído por um cabo especial preparado disponível no serviço pós-venda FEIN.

Como mudar o sentido de rotação ?

O comutador de sentido de rotação só deve ser acionado com o motor completamente parado. Mova o comutador para a posição direita ou esquerda para apertar ou soltar.

Posso usar um gerador ?

Sim, desde que o gerador esteja em conformidade com a norma ISO 8528 classe G2 e o fator de distorção harmônica não exceda 10%. Respeite as regulamentações nacionais.

Quais acessórios são autorizados ?

Use apenas acessórios especialmente projetados ou autorizados pela FEIN. A ferramenta aceita pontas sextavadas internas e parafusos de aperto rápido.

Como substituir o carregador de parafusos ?

O carregador é uma peça substituível pelo usuário. Remova o carregador antigo e encaixe o novo seguindo as instruções de montagem.

O que fazer se a ferramenta entrou em contato com amianto ?

Não repare a ferramenta. Elimine-a de acordo com as disposições nacionais para resíduos contendo amianto. Leve-a a um centro de reciclagem adequado.

MANUAL DE UTILIZADOR SCT 5 40 X Fein

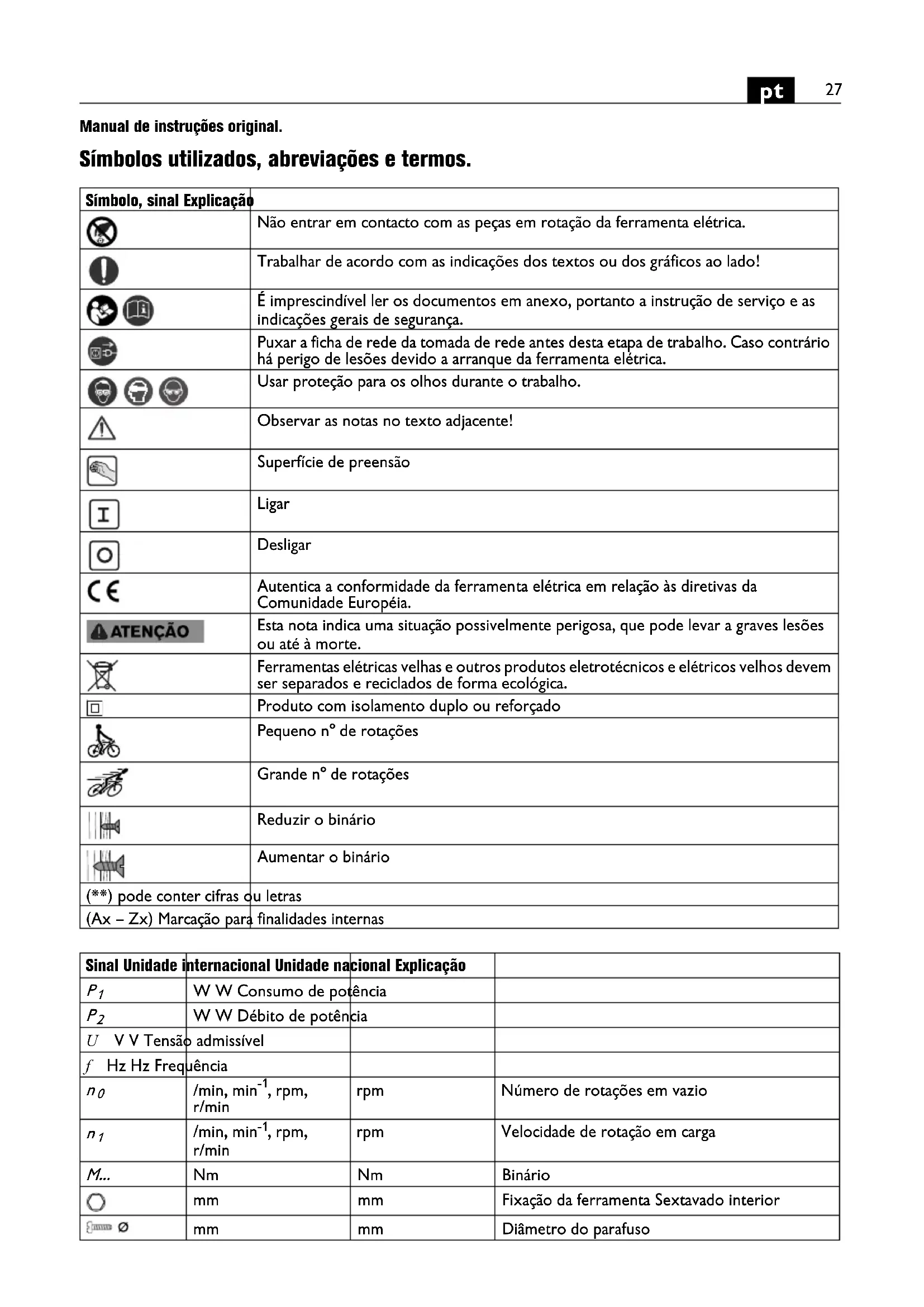

Manual de instruções original.

Símbolos utilizados, abreviações e termos.

Símbolo, sinal Explicação
		Não entrar em contacto com as peças em rotação da ferramenta elétrica.
		Trabalhar de acordo com as indicações dos textos ou dos gráficos ao lado!
		É imprescindível ler os documentos em anexo, portanto a instrução de serviço e as indicações gerais de segurança.
		Puxar a ficha de rede da tomada de rede antes desta etapa de trabalho. Caso contrário há perigo de lesões devido a arranque da ferramenta elétrica.
		Usar proteção para os olhos durante o trabalho.
		Observar as notas no texto adjacente!
		Superfície de preensão
		Ligar
		Desligar
		Autentica a conformidade da ferramenta elétrica em relação às diretivas da Comunidade Européia.
	TENÇÃO	Esta nota indica uma situação possivelmente perigosa, que pode levar a graves lesões ou até à morte.
		Ferramentas elétricas velhas e outros produtos eletrotécnicos e elétricos velhos devem ser separados e reciclados de forma ecológica.
		Produto com isolamento duplo ou reforçado
		Pequeno n° de rotações
		Grande n° de rotações
		Reduzir o binário
		Aumentar o binário
(**)	pode conter cifras ou letras
(Ax - Zx)	Marcação para finalidades internas

Sinal Unidade internacional Unidade nacional Explicação
P_1	W W Consumo de potência
P_2	W W Débito de potência
U V V Tensão admissível
f Hz Hz Frequência
n_0	/min, min^-1 , rpm,r/min	rpm	Número de rotações em vazio
n_1	/min, min^-1 , rpm,r/min	rpm	Velocidade de rotação em carga
M...	Nm	Nm	Binário
○	mm	mm	Fixação da ferramenta Sextavado interior
∅	mm	mm	Diâmetro do parafuso
Sinal Unidade	internacional Unidade nacional Explicação
	kg kg Peso conforme EPTA-Procedure 01
L_pA	dB dB Nível de pressão acústica
L_wA	dB dB Nível da potência acústica
L_pCpeak	dB dB Máximo nível de pressão acústica
K...			Aceleração
a	m/s2	m/s2	Valor de emissão de oscilações conforme EN 62841 (soma dos vetores das três direções)
a_h	m/s2	m/s2	Valor de emissão de vibrações (aparafusar)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Unidades básicas e deduzidas do sistema de unidades internacional SI.

Para a sua segurança.

ATENÇÃO

Devem ser lidas todas as indicações de advertência e todas as instru-

ções. O desrespeito às advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referência.

Não utilizar esta ferramenta elétrica antes de ter lido atentamente e compreendido a Instrução de serviço e as “Indicações gerais de segurança”

(número de documento 3 41 30 465 06 0) fornecidas com o aparelho. A documentação mencionada deve ser guardada para futura referência e deve ser entregue com a ferramenta elétrica caso esta for passada a diante ou vendida.

Observar também as respectivas diretivas de proteção de trabalho.

Finalidade da ferramenta:

aparafusadora manual para atarraxar e desatarraxar parafusos, especial para a aplicação em construções a seco, com parafusos para construção a seco, com ferramentas de trabalho e acessórios homologados pela FEIN, em áreas protegidas contra intempéries.

Esta ferramenta elétrica também é prevista para a utilização junto com geradores de corrente alternada, com potência suficiente, de acordo com a norma ISO 8528, classe de execução G2. Esta norma não é satisfeita, principalmente se o coeficiente de distorção não-linear ultrapassar 10 %. Se houver dúvidas, informe-se sobre o gerador utilizado.

Observe o manual de instruções e as regulamentações nacionais para a instalação e a operação do gerador de corrente alternada.

Indicações especiais de segurança.

Ao executar trabalhos durante os quais o parafuso possa atingir cabos eléctricos que se encontrem sob a superfície a ser trabalhada ou o próprio cabo de rede, deverá sempre segurar o aparelho pelas superfícies isoladas do punho. O contacto do parafuso com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque eléctrico.

Tenha atenção com cabos elétricos, tubos de gás e de água escondidos. Controlar a área de trabalho com p. ex. um detetor de metal, antes de iniciar o trabalho.

Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa através de um dispositivo de fixação está mais firme do que segurada com as mãos.

Segurar a ferramenta elétrica com firmeza. Podem ocorrer por instantes altos momentos de reação.

Não deve ser processado material que contenha magnésio. Existe perigo de incêndio.

Não se deve processar PRFC (polímero de fibra de carbono reforçado) nem material que contenha asbesto. Estes são considerados carcinogênicos.

É proibido aparafusar ou rebitar placas e símbolos na ferramenta elétrica. Um isolamento danificado não oferece qualquer proteção contra choques elétricos. Utilizar placas adesivas.

Não utilizar acessórios que não foram especialmente desenvolvidos ou homologados pelo fabricante da ferramenta elétrica. Um funcionamento seguro não é assegurado apenas por um acessório apropriado para a sua ferramenta elétrica.

Limpar em intervalos regulares as aberturas de ventilação da ferramenta elétrica com ferramentas não-metálicas. O ventilador do motor aspira pó para dentro da caixa da máquina. Um acúmulo excessivo de pó de metal pode causar perigos elétricos.

Controlar, antes de colocar em funcionamento, se o cabo de rede e a ficha de rede apresentam danos.

Recomendação: Sempre operar a ferramenta elétrica por meio de um disjuntor de corrente de avaria (RCD) com corrente de avaria de dimensionamento de 30 mA ou menos.

Vibração da mão e do braço

O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado pela norma EN 62841 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação preliminar da carga de vibrações.

O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferra-

mentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar nitidamente o impacto de vibrações durante o completo período de trabalho.

Para uma avaliação exata do impacto de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona sem estar realmente a ser empregado. Isto pode reduzir nitidamente o impacto de vibrações durante o completo período de trabalho.

Como medidas de segurança adicionais para a proteção do operador contra o efeito das vibrações, deveria determinar por exemplo: Manutenção de ferramentas elétricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.

Instruções de serviço.

Só acionar o comutador do sentido de rotação com o motor parado.

SCT5-40X (**)/SCT5-40M (**)/SCT6-25 (**): Os apara-fusamentos devem ser realizados com o limitador de profundidade montado.

SCT5-40M (**)/SCT5-40UM (**): O magazine de aparafusamento só deve ser operado na posição “Sentido de rotação à direita”.

Ajustar o binário (SCT5-40UX (\*\*)/ SCT5-40UM (\*\*)) (veja página 5)

O ajuste de fábrica corresponde à faixa para parafusos pequenos a médios.

O binário de aperto também depende da força com a qual a ferramenta eléctrica é pressionada contra o para-fuso.

Manutenção e serviço pós-venda.

No caso de aplicações extremas, é possível que durante o processamento de metais se deposite pó condutivo no interior da ferra-

menta elétrica. O isolamento de proteção da ferramenta elétrica pode ser prejudicado. Sopre o interior da ferramenta elétrica em intervalos regulares, através das aberturas de ventilação, com ar comprimido seco e isento de óleo e intercalar um disjuntor de corrente de avaria (FI).

Se o cabo de conexão da ferramenta elétrica estiver danificado, deverá ser substituído por um cabo de conexão especialmente disposto, adquirível no serviço pós-venda FEIN.

Produtos que entraram em contacto com asbesto não devem ser enviados para reparo. Produtos contaminados com asbesto devem ser descartados de acordo com as regulamentações locais para o descarte de resíduos que contém asbesto.

A atual lista de peças sobressalentes desta ferramenta elétrica se encontra na internet em www.fein.com.

As seguintes peças podem ser substituídas pelo utente: ferramentas de trabalho, limitador de profundidade, alça para a mão, cartucho

Garantia legal e garantia.

A garantia legal para este produto é válida conforme as regras legais no país onde é colocado em funcionamento. Além disso, a FEIN oferece uma garantia conforme a declaração de garantia do fabricante FEIN. É possível que o volume de fornecimento da sua ferramenta elétrica só contenha uma parte dos acessórios descritos ou ilustrados nesta instrução de serviço.

Declaração de conformidade.

A firma FEIN declara, em responsabilidade exclusiva, que este produto corresponde às respectivas especificações indicadas na última página desta instrução de serviço.

Documentação técnica em: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Proteção do meio ambiente, eliminação.

Embalagens, ferramentas elétricas a serem deitadas fora e acessórios velhos devem ser encaminhados a uma reciclagem ecológica.
