| ประเภทสินค้า | สว่านไขควงมือถือ |
| ยี่ห้อ | Fein |
| รุ่น | SCT 5 40 X |
| การใช้งาน | ไขและคลายสกรูสำหรับงานก่อสร้างแบบแห้ง |
| แหล่งจ่ายไฟ | ไฟบ้าน (สายไฟ) |
| ที่จับดอก | หกเหลี่ยมกลวง |
| ทิศทางการหมุน | กลับทิศได้ |
| แรงบิดปรับได้ | ใช่ (สำหรับรุ่น SCT5-40UX และ SCT5-40UM) |
| ตัวจำกัดความลึก | ในตัว |
| ที่เก็บสกรู | มีให้ (สำหรับรุ่น SCT5-40M และ SCT5-40UM) |
| ฉนวนสองชั้น | ใช่ |
| การป้องกันไฟฟ้า | แนะนำให้ใช้เบรกเกอร์กันรั่ว 30 mA |
| การบำรุงรักษา | ทำความสะอาดช่องระบายอากาศด้วยลมอัดแห้งไร้น้ำมัน |
| ชิ้นส่วนที่ผู้ใช้เปลี่ยนได้ | เครื่องมือทำงาน, ตัวจำกัดความลึก, สายคล้องข้อมือ, ที่เก็บสกรู |
| บริการหลังการขาย | FEIN, อะไหล่บน www.fein.com |
| การรับประกัน | ตามข้อบังคับทางกฎหมายของประเทศ |
| การใช้งานกับเครื่องปั่นไฟ | ใช่, ตามมาตรฐาน ISO 8528 คลาส G2 |
คำถามที่พบบ่อย - SCT 5 40 X Fein
คำถามของผู้ใช้เกี่ยวกับ SCT 5 40 X Fein
0 คำถาม เกี่ยวกับอุปกรณ์นี้ ตอบคำถามที่คุณรู้หรือถามของคุณเอง
ถามคำถามใหม่เกี่ยวกับอุปกรณ์นี้
ดาวน์โหลดคำแนะนำสำหรับ ไขควง ในรูปแบบ PDF ฟรี! ค้นหาคู่มือของคุณ SCT 5 40 X - Fein และนำอุปกรณ์อิเล็กทรอนิกส์ของคุณกลับมาใช้งาน ในหน้านี้มีเผยแพร่เอกสารทั้งหมดที่จำเป็นสำหรับการใช้งานอุปกรณ์ของคุณ SCT 5 40 X ของแบรนด์ Fein.
คู่มือผู้ใช้ SCT 5 40 X Fein

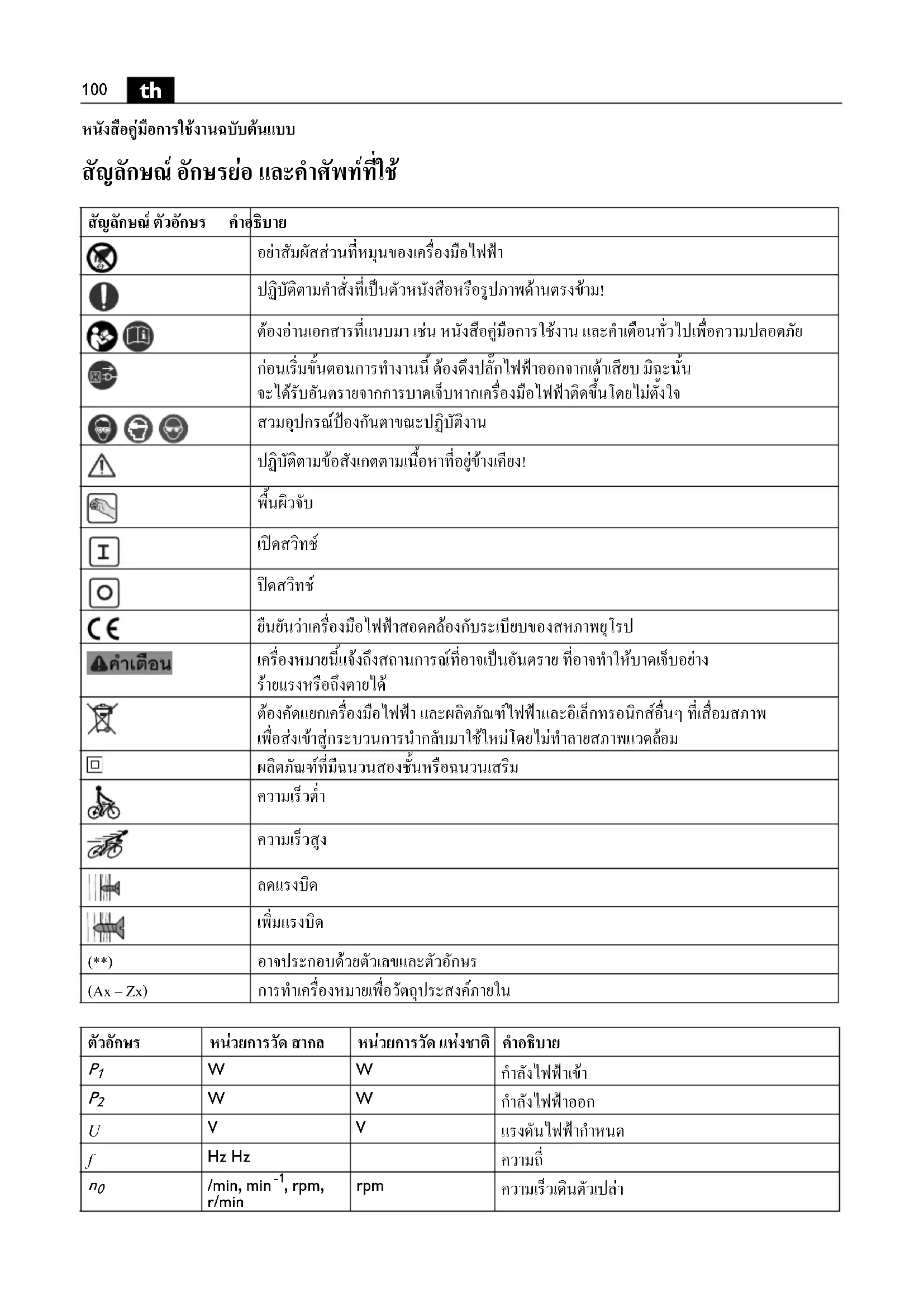

หนังสื่อคู่มือการใช้งานฉบับต้นแบบ
สัญลักษณ์ อักษรย่อ และคำศัพท์ที่ใช้
| สัญลักษณ์ ตัวอักษร คําอธิบาย | |
| [STCA] | อย่าสัมผัสส่วนที่หมุนของเครื่องมือไฟฟ้า |
 | ปฏิบัติตามคําสั่งที่เป็นตัวหนังสื้อหรือรูปภาพด้านตรงข้าม! |
 | |
 | ต้องอ่านเอกสารที่แนบมา เช่น หนังสือคู่มือการใช้งาน และคําเดือนทั่วไปเพื่อความปลอดภัยก่อนเริ่มข้นตอนการทํางานนี้ ต้องดึงปลักไฟฟ้าออกจากเต้าเสียบ มิฉะนั้นจะได้รับอันตรายจากการบาดเจ็บหากเครื่องมือไฟฟ้าติดขึ้นโดยไม่ตั้งใจ |
 | |
 | ปฏิบัติตามข้อสังเกตตามเนื้อหาที่อยู่ข้างเคียง! |
 | พื้นผิวจับ |
| [GDSA] | เปิดสวิทช์ |
 | ปิดสวิทช์ |
 | ยืนยันว่าเครื่องมือไฟฟ้าสอดคล้องกับระเบียบของสหภาพยุโรป |
 | เครื่องหมายนี้แจ้งถึงสถานการณ์ที่อาจเป็นอันตราย ที่อาจทำให้บาดเจ็บอย่างร้ายแรงหรือถึงตายได้ |
 | ต้องคัดแยกเครื่องมือไฟฟ้า และผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์อื่นๆ ที่เสื่อมสภาพเพื่อส่งเข้าสู่กระบวนการนํากลับมาใช้ใหม่โดยไม่才能够สภาพแวดล้อม |
 | ผลิตภัณฑ์ที่มีฉนวนสองขึ้นหรือฉนวนเสริม |
 | ความเร็วต่ํา |
 | ความเร็วสูง |
 | ลดแรงบิด |
| [SAK8] | เพิ่มแรงบิด |
| (**) | อาจประกอบด้วยตัวเลขและตัวอักษร |
| (Ax-Zx) | การたําเครื่องหมายเพื่อวัตถูประสงค์ภายใน |
| ตัวอักษร | หน่วยการวัด สากล | หน่วยการวัด แห่งชาติ | คําอธิบาย |
| P_1 | W | W | กําลังไฟฟ้าเข้า |
| P_2 | W | W | กําลังไฟฟ้าออก |
| U | V | V | แรงดันไฟฟ้ากำหนด |
| f | Hz Hz | ความถี่ | |
| n_0 | /min, min^-1 , rpm,r/min | rpm | ความเร็วเดินตัวเปล่า |
| n_1 | /min, min ^-1 , rpm, r/min | rpm | ความเร็ว ภาระเต็มที่ |
| M... | Nm Nm | แรงบิด | |
| ○ | mm mm | อุปกรณ์จับยืดเครื่องมือหัวจมหกเหลี่ยม | |
| ∅ | mm mm | เส้นผ่าศูนย์กลางสกรู | |
| kg kg | น้ําหนักตามระเบียบการ EPTA-Procedure 01 | ||
| L_pA | dB dB | ระดับความดันเสียง | |
| L_wA | dB dB | ระดับความดังเสียง | |
| L_pCpeak | dB dB | ระดับความดันเสียงสูงสุด | |
| K... | ความคลาดเคลื่อน | ||
| a | m/s ^2 | m/s ^2 | ค่าความสั่นสะเทือนตามมาตรฐาน EN 62841(ผลรวมเชิงเวกเตอร์ของสามทิศทาง) |
| a_h | m/s ^2 | m/s ^2 | ค่าความสั่นสะเทือน (การขันสกรู) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | หน่วยฐาน และ หน่วยอนุพันธ์ จากระบบหน่วยระหว่างประเทศ SI |
เพื่อความปลอดภัยของท่าน
คําเตือน
ต้องอ่านคำเตือนเพื่อความปลอดภัยและ
คำสังทั้งหมด การไม่ปฏิบัติตามกำเตือนและ
คำสั่งอาจเป็นสาเหตุให้ถูกไฟฟ้าดูด เกิดไฟใหม่ และ/หรือ ได้รับบาดเจ็บอย่างร้ายแรงเก็บรักษา Rigเตือนและคำสั่ง ทั้งหมดสำหรับใช้อ้างอิงในภยหลัง
อย่าใช้เครื่องมือไฟฟ้า ก่อนได้อ่านหนังสือคู่มือ การใช้งานนี้รวมทั้ง"คำเตือนทั่วไปเพื่อความ
ปลอดภัย"ที่แนบมา (เอกสารเลขที่ 3 41 30 465 06 0) อย่างละเอียดและเข้าใจอย่างครบถ้วนแล้ว เก็บรักษา เอกสารดังกล่าวสำหรับใช้ในภายหลัง และให้แนบไปกับ เครื่องมือไฟฟ้าหากนำไปแจกจ่ายหรือขาย
กรุณาปฏิบัติตามกฎระเบียบเพื่อความปลอดภัยทาง อุตสาหกรรมที่ใช้ในประเทศที่เกี่ยวเนื่องด้วยเช่นกัน
ประโยชน์การใช้งานของเครื่องมือไฟฟ้า สว่าน/ใบดวงใช้มือนำทาง สำหรับขันสกรูเข้าและคลาย สกรูออก สำหรับสกรูไตร์วอลล์โดยเฉพาะ ให้ทำงานใน บริเวณปลอดภัยจากสภาพอากาศ โดยใช้เครื่องมือและ อุปกรณ์ประกอบที่ FEIN แนะนํา
เครื่องมือไฟฟ้านี้ยังเหมาะสมำหรับใช้กับเครื่องกำหนดไฟฟ้า กระแสสลับที่มีกระแส Saudiไฟฟ้าออกพอเพียงตรงตามมาตรฐาน ISO 8528 ประเภทการออกแบบ G2 หากเครื่องกำหนดไฟฟ้า มีสิ่งที่เรียกกันว่าปัจจัยความผิดเพื่อนมากกว่า 10 % เครื่อง กำหนดไฟฟ้าก็จะไม่ตรงตามมาตรฐานนี้เป็นอย่างอิ่ง หากมี ข้อสงสัย กรุณาอ่านเกี่ยวกับเครื่องกำหนดไฟฟ้าที่ท่านใช้
ปฏิบัติตามคำแนะนำการใช้งานและกฎหมายเปียบแห่งชาติสำหรับการติดตั้งและการทำงานของเครื่องกำหนดไฟฟ้ากระแสสลับ
คำเตือนพิเศษเพื่อความปลอดภัย
จับเครื่องมือไฟฟ้าตรงพื้นผิวที่หุ้มฉนวนเมื่อทำงานใน บริเวณที่สกรูอาจสัมผัสกับสายไฟฟ้าที่ช่อนอยู่หรือสาย ไฟฟ้าของตัวเครื่องเอง ศกรูที่สัมผัสกับลวดไฟฟ้าที่ มี "กระแสไฟฟ้าไหลผ่าน" จะทำให้ส่วนที่เป็นโลหะ ของเครื่องมือไฟฟ้าเกิดมี "กระแสไฟฟ้าไหลผ่าน" และ อาจทำให้ผู้ใช้เครื่องถูกไฟฟ้าดุดได้
ระวังสายไฟฟ้า ท่อแก้ช หรือท่อน้ำที่ลูกปิดบังอยู่ ตรวจสอบ บริเวณทำงานด้วยเครื่องตรวจหาโลหะ ตัวอย่าง เช่น ก่อน เริ่มต้นทำงาน
ยืดขึ้นงานให้มั่นคง ขึ้นงานที่ถูกจับค้วยอุปกรณ์ยืดหนีบหรือ ปากาจับ จะมั่นคงกว่าการจับด้วยมือ
ถือเครื่องมือไฟฟ้าให้ม่นคง อาจเกิดแรงบิดต้านสูงใน เวลาสั่นๆ
อย่าทำงานกับวัสดุที่ประกอบด้วยแม่นีเซียม อันตรายจากไฟไหม อย่าทำงานกับพอลิเมอร์เสริมแรงด้วยคาร์บอนไฟเบอร์ CFP (carbon-fiber-reinforced polymer)และวัสดุที่มี แอสเบสตอส วัสดุเหล่านี้ถือเป็นสารก่อมะเร็ง
อย่าตอกหมุดหรือขันสกรูเพื่อติดป้ายชื่อและเครื่องหมายใดๆ เข้ากับเครื่องมือไฟฟ้า หากฉนวนหุ้ม到来รุด จะป้องกันไฟฟ้าดูด ไม่ได้ขอแนะนำให้ใช้ป้ายติดการ
อย่าใช้อุปกรณ์ประกอบที่บริษัทผู้ผลิตเครื่องมือไฟฟ้าไม่ได้ออกแบบไววโดยเฉพาะและไม่ได้แนะนําให้ใช้ ด้วยเหตุผลเพียงเพราะว่าอุปกรณ์ประกอบมีขนาดเข้าพอเหมาะสมกับเครื่องมือไฟฟ้าของท่านก็ไม่ได้เป็นการรับรองความปลอดภัยการทำงานแต่อย่างใด
ทำความสะอาดช่องระบายอากาศที่เครื่องมือไฟฟ้าตามช่วงเวลาเป็นประจำโดยใช้เครื่องมือที่ไม่ใช้โลหะ เครื่องเป้าลมของมอเตอร์จะดูดผุ่นเข้าในครอบเครื่อง หากผุ่นที่ประกอบด้วยโลหะสะสมกันมากเกินไป อาจทำให้เกิดอันตรายจากไฟฟ้าได้ก่อนเริ่มต้นทำงาน ให้ตรวจสอบสายไฟฟ้าและปลักไฟฟ้าเพื่อหาจุดชํารุด
ข้อแนะนํา: ใช้เครื่องมือไฟฟ้าทำงานผ่านอุปกรณ์ป้องกันไฟดูด (RCD) ที่มีขนาดกระแสไฟฟ้ากำหนด 30 mA หรือน้อยกว่าเสมอ
การสั่น มือ/แขน
ระดับการสั่นที่ให้ว่าไว่ไนแผ่นข้อมูลนี้วัดตามการทดสอบที่ได้มาตรฐานที่ระบุใน EN 62841 และอาจใช้สำหรับปรียบเทียบเครื่องมือไฟฟ้าหนึ่งกับเครื่องอื่นๆ ได้ ระดับการสั่นยังอาจใช้สำหรับประเมินการสั่นของเครื่องเมื่อใช้งานในเบื้องต้นได้ อีกค้วย
ระดับการสั่นที่ให้วนี้แสดงการใช้งานส่วนใหญ่ของ เครื่องมือไฟฟ้าอย่างไรก็ตีหากเครื่องมือไฟฟ้าถูกใช้เพื่อ ทำงานประเภทอื่นใช้ว่วมกับอุปกรณ์ประกอบที่ผิดแปลก ไปหรือได้รับการบํารุงรักษาไม่ดีพอ ระดับการสั่นอาจ ผิดแตกไป ปัจจัยเหล่านี้อาจเพิ่มระดับการสั่นอย่างชัดเจน ตลอดระยะเวลาทำงานทั้งหมด
เพื่อประมาณระดับการสั่นให้ได้แน่นอน ควรนำเวลาขณะ เครื่องมือไฟฟ้าปิดสวิทช์ทำงานหรือขณะเครื่องกำลังวิ่งแต่ ไม่ได้ทำงานจริงมาพิจารณาด้วย ปัจจัยเหล่านี้อาจลดระดับ การสั่นอย่างชัดเจนตลอดระยะเวลาทำงานทั้งหมด วางมาตรการเพื่อความปลอดภัยเพิ่มเติมเพื่อปกป้องผู้ใช้งาน เครื่องจากผลกระทบของการสั่น เช่น: บํารุงรักษาเครื่องมือ ไฟฟ้าและอุปกรณ์ประกอบ ทำมือให้อุ่นไว้ จัดระเบียบ ลำดับงาน
คำแนะนำในการปฏิบัติงาน
ปรับสวิทซ์เลือกการหมุนเมื่อเครื่องหยุดนิ่งอยู่กับที่แล้วเท่านั้น
ขันสกรูโดยต้องมีก้านวัดความลึกประกอบติด
SCT5-40M (**)/SCT5-40UM (**): สามารถทำงานกับตลับเรียงสกรูเฉพาะในดำเนําแหน่ง "ทิศทางหมุนตามเข็มนาฟิกา" เท่านั้น
การตั้งแรงบิด (SCT5-40UX (\*\*)/ SCT5-40UM (\*\*) (ดูหน้า 5)
โรงงานผลิตตั้งแรงบิดไว้สำหรับใช้กับสกรูขนาดเล็กจนถึงขนาดกลาง
ค่าแรงบิดขึ้นอยู่กับกำลังที่ใช้กดเครื่องมือไฟฟ้าลงบนสกรูด้วย
การซ่อมบำรุงและการบริการลูกค้า
เมื่อทำงานกับโลหะในสภาวะการใช้งานหนัก ฝุ่น นำไฟฟ้าอาจเข้ามาอยู่ข้างในเครื่องมือไฟฟ้า ซึ่งจะ ส่งผลเสียต่อฉนวนป้องกันทั้งหมดของเครื่องมือไฟฟ้าได้ ให้ ใช้อภาคอัดที่แห้งและปราศจากน้ํามันเป่า才能够สะอาด ด้านในของเครื่องมือไฟฟ้าผ่านช่องระบายอากาศบ่อยๆ และ ต่ออุปกรณ์ป้องกันไฟลุด (RCD) เข้าบนสายไฟฟ้า
หากสายไฟฟ้าของเครื่องมือไฟฟ้านี้ชํารุด ต้องเปลี่ยนใหม่โดยใช้สายไฟฟ้าที่จัดเตรียมไว้เป็นพิเศษจากศูนย์บริการลูกค้า FEIN
อย่าส่งผลิตภัณฑ์ที่สัมผัสกับแอสเบสทอลไปช่อมแซม กำหนด ผลิตภัณฑ์ที่ปนเปื้อนแอสเบสทอลตามข้อบังคับเฉพาะ ประเทศไทยด้วยการกำจัดของเสียที่ประกอบด้วยแอสเบสทอล รายการอะไรหลื่มือยู่ในปัจจุบันสำหรับเครื่องมือไฟฟ่านี้ กรุณาดูในอินเทอร์เน็ตที่ www.fein.com
หากต้องการ ท่านสามารถเปลี่ยนชิ้นส่วนตังต่อไปนี้เองได้: เครื่องมือ ก้านวัดความลึก สายหัว megกคาซีน
การรับประกันและความรับผิดชอบ
การรับประกันสำหรับผลิตภัณฑ์ให้มีผลบังคับตามกฎหมายทางกฎหมายในประเทศที่จำหน่ายผลิตภัณฑ์ นอกจากนี้ บริษัท FEIN ยังให้การรับประกันตามคำประกาศรับประกันของบริษัทผู้ผลิต FEIN อีกค้วย
อาจมีเพียงบางส่วนของอุปกรณ์ประกอบที่บรรยายหรือแสดง ในหนังสือคู่มือการใช้งานนี้ รวมอยู่ในการจัดส่งเครื่องมือ ไฟฟ้าของท่าน
การรับรองการปฏิบัติตามมาตรฐาน
บริษัท FEIN ขอรับรองโดยรับผิดชอบแต่เพียงผู้เดี่ยว่า ผลิตภัณฑ์นี้สอดคล้องกับข้อกำหนดที่เกี่ยวเนื่องกันที่ระบุ ไว้ในหน้าสุดท้ายของหนังสือคู่มือการใช้งานนี้
เอกสารทางเทคนิคที่: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
การรักษาสภาพแวดล้อมและการกำจัดขยะ
ต้องคัดแยกหีบห่อ เครื่องมือไฟฟ้า และอุปกรณ์ประกอบที่ เสื่อมสภาพ เพื่อส่งเข้าสู่กระบวนการながらมาใช้ใหม่โดยไม่ ทำลายสภาพแวดล้อม
