Caractéristiques Techniques	Visseuse Fein SCT 5 40 X avec moteur puissant et couple élevé.
Vitesse à vide	0 - 400 / 0 - 1 400 tr/min
Couple maximal	40 Nm
Capacité de perçage dans le bois	35 mm
Capacité de perçage dans l'acier	13 mm
Poids	1,5 kg
Utilisation	Idéale pour le vissage et le perçage dans divers matériaux.
Maintenance	Nettoyage régulier et vérification des accessoires recommandés.
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation.
Informations Générales	Garantie de 2 ans, service après-vente disponible.

FOIRE AUX QUESTIONS - SCT 5 40 X Fein

Comment charger la batterie de la visseuse Fein SCT 5 40 X ?

Pour charger la batterie, insérez-la dans le chargeur fourni et branchez le chargeur sur une prise électrique. Le témoin lumineux s'allumera pour indiquer que la charge est en cours.

Que faire si la visseuse ne démarre pas ?

Vérifiez si la batterie est correctement chargée. Assurez-vous également que le verrou de sécurité n'est pas engagé et que l'interrupteur fonctionne correctement.

Comment changer le foret de la visseuse ?

Pour changer le foret, dévissez le mandrin en tournant dans le sens inverse des aiguilles d'une montre, insérez le nouveau foret et resserrez le mandrin en tournant dans le sens des aiguilles d'une montre.

Quel type de batterie utilise la visseuse Fein SCT 5 40 X ?

La visseuse utilise une batterie lithium-ion de 18 V. Assurez-vous d'utiliser uniquement des batteries compatibles recommandées par le fabricant.

Comment régler le couple de la visseuse ?

Le couple peut être ajusté en tournant le réglage de couple situé juste au-dessus du mandrin. Choisissez la valeur appropriée en fonction du matériau à visser.

Pourquoi la visseuse surchauffe lors de l'utilisation ?

La surchauffe peut être causée par une utilisation prolongée, un blocage du foret ou une batterie défectueuse. Laissez la visseuse refroidir et vérifiez que rien n'entrave le mouvement.

La visseuse fait du bruit anormal, que faire ?

Un bruit anormal peut indiquer un problème avec le moteur ou les roulements. Arrêtez immédiatement l'utilisation et contactez le service après-vente pour un diagnostic.

Comment nettoyer la visseuse ?

Utilisez un chiffon sec pour nettoyer l'extérieur de la visseuse. Évitez d'utiliser des produits chimiques agressifs et ne mouillez pas l'appareil.

Où trouver des accessoires compatibles avec la visseuse Fein SCT 5 40 X ?

Les accessoires compatibles peuvent être trouvés chez les revendeurs agréés, dans les magasins de bricolage ou sur le site officiel de Fein.

Quelle est la garantie de la visseuse Fein SCT 5 40 X ?

La visseuse est généralement couverte par une garantie de 2 ans. Vérifiez les conditions spécifiques sur le site de Fein ou dans le manuel d'utilisation.

MODE D'EMPLOI SCT 5 40 X Fein

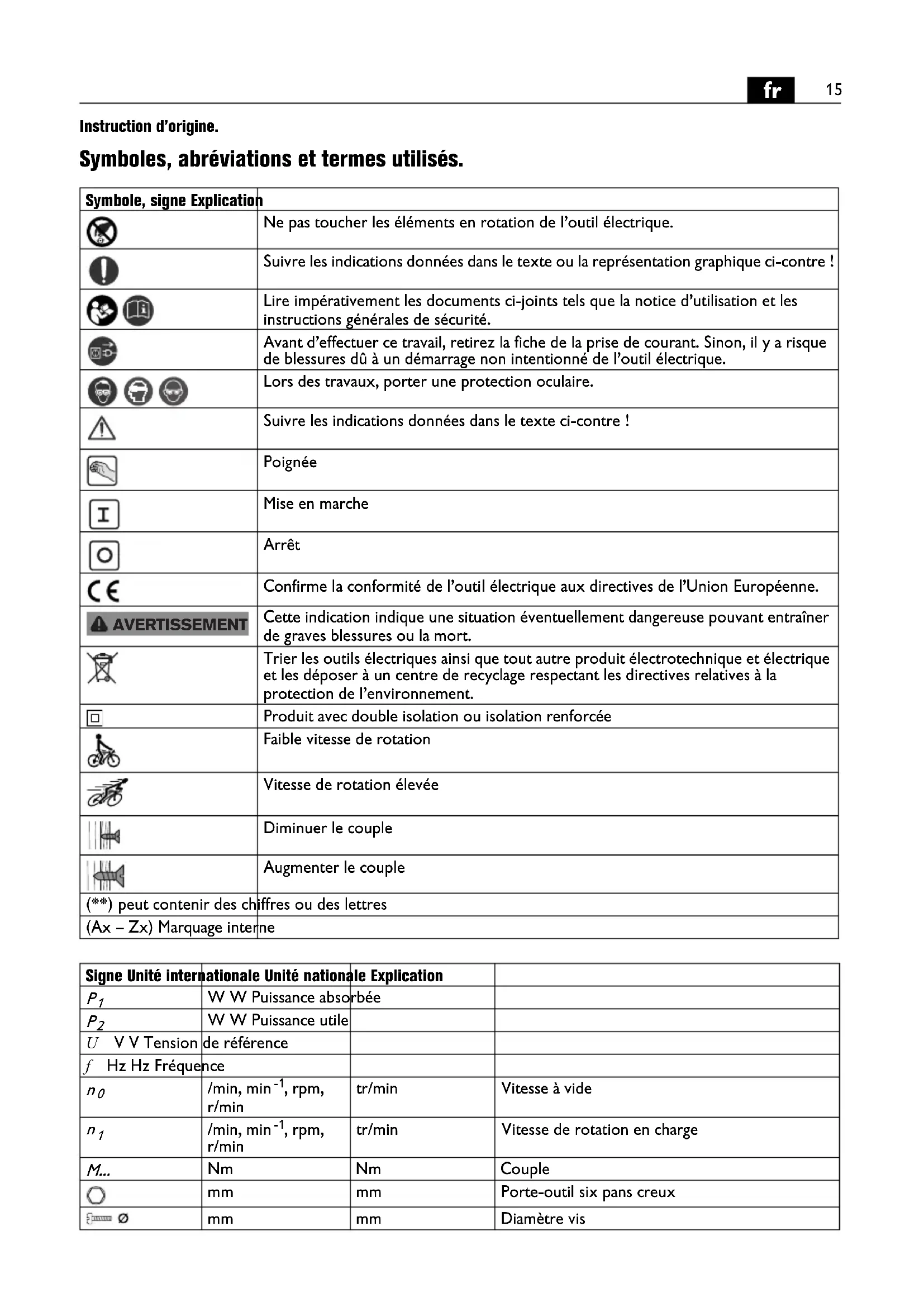

Instruction d’origine. Symboles, abréviations et termes utilisés. Symbole, signe Explication Ne pas toucher les éléments en rotation de l’outil électrique. Suivre les indications données dans le texte ou la représentation graphique ci-contre ! Lire impérativement les documents ci-joints tels que la notice d’utilisation et les instructions générales de sécurité. Avant d’effectuer ce travail, retirez la fiche de la prise de courant. Sinon, il y a risque de blessures dû à un démarrage non intentionné de l’outil électrique. Lors des travaux, porter une protection oculaire. Suivre les indications données dans le texte ci-contre ! Poignée Mise en marche Arrêt Confirme la conformité de l’outil électrique aux directives de l’Union Européenne. Cette indication indique une situation éventuellement dangereuse pouvant entraîner de graves blessures ou la mort. Trier les outils électriques ainsi que tout autre produit électrotechnique et électrique et les déposer à un centre de recyclage respectant les directives relatives à la protection de l’environnement. Produit avec double isolation ou isolation renforcée Faible vitesse de rotation Vitesse de rotation élevée Diminuer le couple Augmenter le couple (**) peut contenir des chiffres ou des lettres (Ax – Zx) Marquage interne AVERTISSEMENT Signe Unité internationale Unité nationale Explication

W W Puissance absorbée

W W Puissance utile U V V Tension de référence f Hz Hz Fréquence

, rpm, r/min tr/min Vitesse à vide

Pour votre sécurité. Lisez tous les avertissements de sécurité et toutes les ins- tructions. Ne pas suivre les avertissements et instruc- tions peut donner lieu à une électrocution, un incendie et/ou une blessure sérieuse. Conservez tous les avertissements et toutes les instruc- tions pour pouvoir vous y reporter ultérieurement. N’utilisez pas cet outil électrique avant d’avoir soigneusement lu et compris à fond cette notice d’utilisation ainsi que les « Instructions générales de sécurité » (réf. documents 3 41 30 465 06 0). Conservez ces documents pour une utilisation ultérieu- re et joignez-les à l’outil électrique en cas de transmis- sion ou de vente à une tierce personne. De même, respectez les dispositions concernant la pré- vention des accidents du travail en vigueur dans le pays en question. Conception de l’outil électrique : visseuse portative, pour le serrage et desserrage de vis, surtout pour l’utilisation dans la construction sèche avec des vis de serrage rapide, à l’abri des intempéries, avec les outils de travail et les accessoires autorisés par FEIN. Cet outil électrique est également conçu pour fonction- ner sur des groupes électrogènes d’une puissance suffi- sante correspondant à la norme ISO 8528, classe de modèle G2. Cette norme n’est pas respectée si le fac- teur de distorsion harmonique dépasse 10 %. En cas de doute, informez-vous sur le groupe électrogène utilisé. Respectez la notice d’utilisation et les dispositions nationales relatives à l’installation et l'utilisation du groupe électrogène. Instructions particulières de sécurité. Tenir l’outil par les surfaces de préhension isolées, lors de la réalisation d’une opération au cours de laquelle la vis peut entrer en contact avec un câblage non appa- rent ou son propre cordon d’alimentation. Le contact avec un fil « sous tension » peut également mettre « sous tension » les parties métalliques exposées de l’outil électrique et provoquer un choc électrique sur l’opérateur. Faites attention aux câbles électriques, conduites de gaz et d’eau éventuellement cachés. Avant de com- mencer le travail, contrôlez la zone de travail à l’aide d’un détecteur de métaux par exemple. Bloquez la pièce à travailler. Une pièce à travailler ser- rée par un dispositif de serrage est fixée de manière plus sûre que si elle est seulement tenue de la main. Tenez fermement l’outil électrique. Il pourrait avoir des réactions inattendues. Ne pas travailler de matériaux contenant du magné- sium. Il y a risque d’incendie. Ne pas travailler du PRFC (plastique à renfort fibre de carbone) et pas de matériaux contentant de l’amiante. Ils sont considérés cancérigènes. Il est interdit de visser ou de riveter des plaques ou des repères sur l’outil électrique. Une isolation endomma- gée ne présente aucune protection contre une électro- cution. Utilisez des autocollants. N’utilisez pas des accessoires qui n’ont pas été spécia- lement conçus ou autorisés par le fabricant de l’outil électrique. Le seul fait qu’un accessoire puisse être monté sur votre outil électrique ne garantit pas une uti- lisation sans risque. Nettoyez régulièrement les ouïes de ventilation de l’outil électrique avec des outils non-métalliques. La ventilation du moteur aspire la poussière à l’intérieur du carter. Une trop grande quantité de poussière de métal accumulée peut provoquer des incidents électri- ques. Avant la mise en service, assurez-vous que le câble de raccordement et la fiche sont en parfait état. Recommandation : Faites toujours fonctionner l’outil électrique sur un réseau électrique équipé d’un disjonc- teur différentiel 30 mA max. Vibrations mains-bras L’amplitude d’oscillation indiquée dans ces instructions d’utilisation a été mesurée conformément à la norme EN 62841 et peut être utilisée pour une comparaison d’outils électriques. Elle est également appropriée pour une estimation préliminaire de la sollicitation vibratoire. L’amplitude d’oscillation indiquée correspond aux utili- sations principales de l’outil électrique. Si, toutefois, l’outil électrique était utilisé pour d’autres applications, avec d’autres outils de travail ou en cas d’un entretien kg kg Poids suivant EPTA-Procedure 01

dB dB Niveau de pression acoustique

dB dB Niveau d’intensité acoustique

pCpeak dB dB Niveau max. de pression acoustique K... Incertitude m/s

Valeur d’émission vibratoire suivant EN 62841 (somme vectorielle des trois axes directionnels)

Unités de base et unités dérivées du système international SI. Signe Unité internationale Unité nationale Explication AVERTISSEMENT OBJ_BUCH-0000000389-001.book Page 16 Monday, August 19, 2019 3:14 PM17

insuffisant, l’amplitude d’oscillation pourrait être diffé- rente. Ceci peut augmenter considérablement la sollici- tation vibratoire pendant toute la durée du travail. Pour une estimation précise de la sollicitation vibra- toire, il est recommandé de prendre aussi en considé- ration les espaces de temps pendant lesquels l’appareil est éteint ou allumé, mais pas vraiment utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pen- dant toute la durée du travail. Déterminez des mesures de protection supplémentai- res pour protéger l’utilisateur des effets des vibrations, tels que par exemple : entretien de l’outil électrique et des outils de travail, maintenir les mains chaudes, orga- nisation des opérations de travail. Instructions d’utilisation. N’actionnez le commutateur du sens de rotation qu’à l’arrêt total du moteur. SCT5-40X (**)/SCT5-40M (**)/SCT6-25 (**): Effectuer les vissage à l’aide de la butée de profondeur montée. SCT5-40M (**)/SCT5-40UM (**): Il ne faut travailler avec le magasin de vis qu’en position « Rotation droite ». Réglage du couple (SCT5-40UX (**)/ SCT5-40UM (**)) (voir page 5) Le réglage par défaut correspond à la plage pour vis petites et moyennes. Le couple de serrage dépend aussi de la force avec laquelle l’outil électrique est pressé contre la vis. Travaux d’entretien et service après- vente. En cas de conditions d’utilisation extrêmes, lors du travail de matériaux métalliques, des poussières conductrices pourraient se dépo- ser à l’intérieur de l’outil électrique. Ceci pourrait endommager la double isolation de l’outil électrique. Soufflez souvent de l’air comprimé sec et sans huile dans l’intérieur de l’outil électrique à travers les ouïes de ventilation et placez un dispositif différentiel à cou- rant résiduel (DDR) en amont. Si un câble d’alimentation de l’outil électrique est endommagé, il doit être remplacé par un câble d’ali- mentation spécialement préparé qui est disponible auprès du service après-vente de FEIN. Les produits ayant été en contact avec de l’amiante ne doivent pas être réparés. Éliminez les produits contami- nés par l’amiante conformément aux dispositions natio- nales relatives à l’élimination de déchets contenant de l’amiante. Vous trouverez la liste actuelle des pièces de rechange pour cet outil électroportatif sur notre site www.fein.com. Si nécessaire, vous pouvez remplacer vous-même les éléments suivants : outils de travail, butée de profon- deur, dragonne, magasin Garantie. La garantie du produit est valide conformément à la réglementation légale en vigueur dans le pays où le pro- duit est mis sur le marché. Outre les obligations de garantie légale, les appareils FEIN sont garantis confor- mément à notre déclaration de garantie de fabricant. Il se peut que seule une partie des accessoires décrits ou représentés dans cette notice d’utilisation soit fournie avec l’outil électrique. Déclaration de conformité. L’entreprise FEIN déclare sous sa propre responsabilité que ce produit est en conformité avec les réglementa- tions en vigueur indiquées à la dernière page de la pré- sente notice d’utilisation. Dossier technique auprès de : C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Protection de l’environnement, recyclage. Rapportez les emballages, les outils électriques hors d’usage et les accessoires dans un centre de recyclage respectant les directives concernant la protection de l’environnement. OBJ_BUCH-0000000389-001.book Page 17 Monday, August 19, 2019 3:14 PM18
