| Тип продукту | Портативний шуруповерт |
| Марка | Fein |
| Модель | SCT 5 40 X |
| Використання | Загвинчування та вигвинчування гвинтів для сухого будівництва |
| Живлення | Мережа (кабель живлення) |
| Тримач інструменту | Шестигранник |
| Напрямок обертання | Реверсивний |
| Регульований крутний момент | Так (на моделях SCT5-40UX та SCT5-40UM) |
| Упор глибини | Вбудований |
| Магазин для гвинтів | Доступний (на моделях SCT5-40M та SCT5-40UM) |
| Подвійна ізоляція | Так |
| Електричний захист | Рекомендується диференційний вимикач 30 мА |
| Технічне обслуговування | Очищайте вентиляційні отвори сухим стисненим повітрям без масла |
| Деталі, які замінює користувач | Робочі інструменти, упор глибини, ремінь, магазин |
| Післяпродажне обслуговування | FEIN, запчастини на www.fein.com |
| Гарантія | Відповідно до законодавства країни |
| Використання на генераторі | Так, згідно ISO 8528 клас G2 |
Часті запитання - SCT 5 40 X Fein
Питання користувачів про SCT 5 40 X Fein
0 питання про цей пристрій. Дайте відповідь на ті, що знаєте, або поставте власне.
Поставити нове питання про цей пристрій
Завантажте інструкції для вашого шуруповерт у форматі PDF безкоштовно! Знайдіть свій посібник SCT 5 40 X - Fein і поверніть собі контроль над електронним пристроєм. На цій сторінці опубліковані всі документи, необхідні для використання вашого пристрою. SCT 5 40 X бренду Fein.

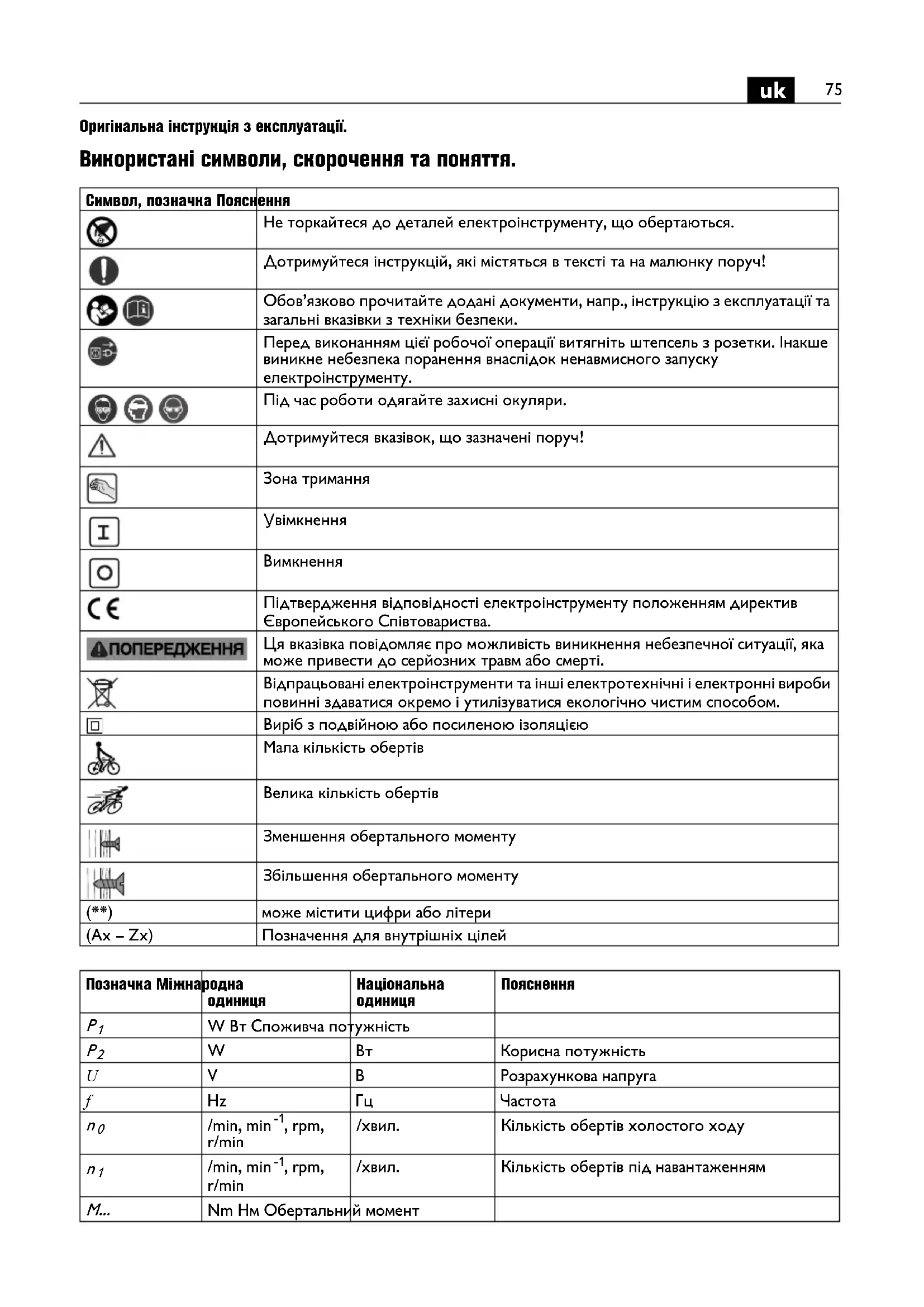

ПОСІБНИК КОРИСТУВАЧА SCT 5 40 X Fein
Оригінальна інструкція з експлуатації.
Використані символи, скорочення та поняття.
| Символ, позначка Пояснення | ||
 | Не торкайтеся до деталей електроінструменту, що обертаються. | |
 | Дотримуйтеся інструкцій, які містяться в тексті та на малюнку поруч! | |
  | Обов'язково прочитайте додані документи, напр., інструкцію з експлуатації та загальні вказівки з техніки безпеки. | |
 | Перед виконанням цієї робочої операції витягніть штепсель з розетки. Інакше виникне небезпека поранення внаслідок ненавмисного запуску електроінструменту. | |
   | Під час роботи одягайте захисні окуляри. | |
 | Дотримуйтеся вказівок, що зазначені поруч! | |
 | Зона тримання | |
 | Увімкнення | |
 | Вимкнення | |
 | Підтверждження відповідності електроінструменту положенням директив Європейського Співтовариства. | |
 | Ця вказівка повідомляє про можливість виникнення небезпечної ситуації, яка може привести до серйозних травм або смерті. | |
 | Відпрацьовані електроінструменти та інші електротехнічні і електронні вироби повинні здаватися окремо і утилізуватися екологічно чистим способом. | |
 | Виріб з подвійною або посиленою ізоляцією | |
 | Мала кількість обертів | |
 | Велика кількість обертів | |
 | Зменшення обертального моменту | |
 | Збільшення обертального моменту | |
| (**) | може містити цифри або літери | |
| (Ax - Zx) | Позначення для внутрішніх цілей | |
| Позначка Міжнародна одиниця | Національна одиниця | Пояснення |
| P_1 | W Вт Споживча потужність | |
| P_2 | W | Корисна потужність |
| U | V | Розрахункова напруга |
| f | Hz | Частота |
| n_0 | /min, min ^-1 , rpm,r/min | /хвил. |
| n_1 | /min, min ^-1 , rpm,r/min | /хвил. |
| M... | Nm Нм Обертальний момент |
| Позначка Міжна | роднаодиниця | Національнаодиниця | Пояснення |
| mm мм Шестигранний патрон | |||
| mm мм Діаметр шурупа | |||
| kg | кг | Вага відповідно до ЕРТА-Procedure 01 | |
| L_pA | dB дБРівень звукового тиску | ||
| L_wA | dB | дБ | Рівень звукової потужності |
| L_pCpeak | dB | дБ | Піковий рівень звукового тиску |
| K... | Похибка | ||
| a | m/s ^2 | m/c ^2 | Вібрація у відповідності до EN 62841(сума векторів трьох напрямків) |
| a_h | m/s ^2 | m/c ^2 | Вібрація (закручування/відкручування) |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, с, кг, А, мм, В,Вт, Гц, Н, °C, дБ,хвил., m/c ^2 | Основні та похідні одиниці Міжнародноїсистеми одиницьSI. | |
Для Вашої безпеки.
ПОПЕРЕДЖЕННЯ
Прочитайте всі правила з техніки безпеки і вказівки.
Невиконання правил з техніки безпеки і вказівок може призводити до удару електричним струмом, пожежі та/або важких травм.
Зберігайте всі правила з техніки безпеки і вказівки на майбутнє.
Не застосовуйте цей електроінструмент, не прочитавши уважно та не зрозумівши дану інструкцію з експлуатації та додані «Загальн
вказівки з техніки безпеки» (номер документа 3 41 30 465 06 0). Зберігайте названі документи для подальшого використання та додавайте їх до електроінструменту при його передачі в користування або при продажу.
Зважайте також на чинні національні приписи з охорони праці.
Призначення електроінструменту:
ручний шуруповерт для закручування та відкручування шурупів, особливо для
закручування/відкручування саморізів в гіпсокартонних плитах, для роботи в закритих приміщеннях з допущеними фірмою FEIN робочими інструментами та приладдям.
Цей електроприлад придатний для експлуатації від генераторів змінного струму із достатньою потужністю, що відповідають нормі ISO 8528, клас виконання G2. Ця норма не виконується, зокрема, якщо так званий коефіцієнт гармонік перевищує 10 %. У разі сумнівів поцікавтеся інформацією про генератор, який Ви застосовуєте.
Дотримуйтеся при цьому інструкції з експлуатації і національних приписів щодо монтажу й експлуатації генератора змінного струму.
Специфічні вказівки з техніки безпеки.
При роботах, коли гвинт може зачепити заховану електропроводку або власний шнур живлення, тримайте електроінструмент за ізольовані рукоятки.
Зачеплення гвинтом проводки, що знаходиться під напругою, може заряджувати також і металеві частини електроінструмента та призводити до удару електричним струмом.
Звертайте увагу на приховану електропроводку, газопроводи та водопроводи. Перед початком роботи перевірте зону роботи, напр., за допомогою металошукача.
Фіксуйте оброблювану деталь. Закріплена в затискному пристрої деталь утримується надійніше, ніж у Вашій руці.
Добре тримайте електроінструмент. Можливі короткі, але сильні реакційні моменти.
Не обробляйте материали, що містять магній. Існує небезпека пожежі.
Не обробляйте CFK (пластмаси посилені вуглецевим волокном) і не обробляйте матеріали, що містять азбест. Ці матеріали вважаються канцерогенними.
Забороняється закріплювати на електроінструменті таблички та позначки за допомогою гвинтів або заклепок. Пошкоджена ізоляція не захищає від ураження електричним струмом. Таблички треба приклеювати.
Не використовуйте приладдя, яке не було сконструйоване виробником електроінструменту саме для даного електроінструменту або на застосування якого немає дозволу виробника. Сама лише можливість закріплення приладдя на Вашому електроінструменті не є гарантією його безпечної експлуатації.
Регулярно очищайте вентиляційні щілини електроінструменту неметалевими інструментами.
Вентилятор двигуна затягує пил в корпус. Сильне накопичення металевого пилу може призвести до електричної небезпеки.
Перед увімкненням інструменту перевірте шнур живлення та штепсель на предмет пошкоджень.
Рекомендація: Завжди підключайте електроприлад до пристрою захисного вимкнення із номінальним струмом спрацювання 30 мА або менше.
Вібрація руки
Зазначений в цих вказівках рівень вібрації вимірювався за процедурою, визначеною в EN 62841; нею можна користуватися для порівняння приладів. Цією цифрою можна користуватися також і для попередньої оцінки вібраційного навантаження. Зазначений рівень вібрації стосується головних робіт, на які розрахований електроінструмент. Однак при застосуванні електроінструменту для інших робіт, роботі з іншими робочими інструментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим. Це може значно збільшити вібраційне навантаження протягом всього часу роботи. Для точної оцінки вібраційного навантаження треба ураховувати також і інтервали, коли прилад вимкнутий або коли він хоч і увімкнутий, але не використовується. Це може значно зменшити вібраційне навантаження протягом всього часу роботи. Визначте додаткові заходи безпеки для захисту від вібрації працюючого з інструментом, як напр.: технічне обслуговування електроінструменту і робочих інструментів, тримання рук у теплі, організація робочих процесів.
Вказівки з експлуатації.
Приводьте в дію перемикач напрямку обертання лише при зупиненому двигуні.
SCT5-40X (**)/SCT5-40M (**)/SCT6-25 (**): При
закручуванні шурупів має бути монтований обмежувач глибини.
SCT5-40M (**)/SCT5-40UM (**): Застосовуйте
магазин для шурупів лише при «правому напрямку обертання».
Регулювання обертального моменту
(SCT5-40UX (**)/SCT5-40UM (**)) (див. стор. 5)
Заводські настройки розраховані на шурупи невеликого та середнього розміру.
Момент затягування залежить також і від сили, з якою електроприлад притискується до шурупа.
Ремонт та сервісні послуги.
В екстремальних умовах застосування
для обробки металів усередині електроінструменту може осідати
електропровідний пил. Захисна ізоляція електроінструменту може пошкодитися.
Продувайте часто внутрішні частини інструменту через вентиляційні щілини сухим та нежирним стисненим повітрям та під'єднуйте пристрій захисного вимкнення.
У разі пошкодження мережного шнура електроінструменту його треба міняти на спеціальний шнур, який можна придбати в сервісній майстерні FEIN.
Вироби, які контактували з азбестом, не можна віддавати в ремонт. Утилізуйте забруднені азбестом вироби відповідно до чинних національних приписів стосовно утилізації відходів, що містять азбест.
Актуальний перелік запчастин до цього електроінструменту Ви знайдете в Інтернеті за адресою: www.fein.com.
За необхідністю Ви можете самостійно замінити наступні деталі: робочі інструменти, обмежувач глибини, петлю для руки, магазин.
Гарантія.
Гарантія на виріб надається відповідно до законодавчих правил країни збуту. Крім цього, фірма FEIN надає заводську гарантію відповідно до гарантійного талона виробника.
Можливо, що в обсяг поставки Вашого електроінструменту входить не все описане або зображене в даній інструкції з експлуатації приладдя.
Заява про відповідність.
Фірма FEIN заявляє під свою особисту відповідальність, що цей виріб відповідає чинним приписам, викладеним на останній сторінці цієї інструкції з експлуатації.
Технічна документація: С. & Е. Fein GmbH, D-73529 Schwäbisch Gmünd
Захист навколишнього середовища, утилізація.
Упаковку, відпрацьовані електроінструменти та приладя потрібно утилізувати екологічно чистим способом.
