SCT 5 40 X - Suktuvas Fein - Nemokama naudojimo instrukcija

Gaminio tipas	Nešiojamas varžtų suktuvas
Prekės ženklas	Fein
Modelis	SCT 5 40 X
Paskirtis	Sausos statybos varžtų įsukimas ir atsukimas
Maitinimas	Tinklas (maitinimo laidas)
Įrankio laikiklis	Šešiakampis lizdas
Sukimosi kryptis	Atbulinė
Reguliuojamas sukimo momentas	Taip (modeliuose SCT5-40UX ir SCT5-40UM)
Gylio ribotuvas	Integruotas
Varžtų dėtuvė	Yra (modeliuose SCT5-40M ir SCT5-40UM)
Dviguba izoliacija	Taip
Elektros apsauga	Rekomenduojamas 30 mA diferencinis jungiklis
Priežiūra	Vėdinimo angas valykite sausu neriebiu suslėgto oro srautu
Naudotojo keičiamos dalys	Darbo įrankiai, gylio ribotuvas, dirželis, dėtuvė
Pardavimo aptarnavimas	FEIN, atsarginės dalys www.fein.com
Garantija	Pagal šalies teisės aktus
Naudojimas su generatoriumi	Taip, pagal ISO 8528 G2 klasę

Dažnai užduodami klausimai - SCT 5 40 X Fein

Kaip sureguliuoti užveržimo momentą?

Modeliuose SCT5-40UX ir SCT5-40UM sukimo momentas reguliuojamas perjungikliu. Didinkite arba mažinkite momentą pagal varžtų dydį. Momentas taip pat priklauso nuo prispaudimo jėgos.

Kaip naudoti gylio ribotuvą?

Gylio ribotuvas leidžia apriboti įsukimo gylį. Uždėkite jį ant įrankio ir nustatykite norimą ilgį, kad varžto galvutė būtų lygiai arba įleistai.

Ar galiu naudoti kitus varžtus nei rekomenduojama?

Naudokite tik FEIN patvirtintus varžtus ir priedus, kad užtikrintumėte saugumą ir našumą. Nepatvirtintų priedų naudojimas gali būti pavojingas.

Kaip valyti įrankį?

Reguliariai valykite vėdinimo angas nemetaliniais įrankiais ir išpūskite sausą neriebų suslėgtą orą į vidų, kad pašalintumėte laidžias dulkes.

Ką daryti, jei pažeistas maitinimo laidas?

Nenaudokite. Laidą turi pakeisti specialiai paruoštas laidas, kurį galima gauti FEIN aptarnavimo centre.

Kaip pakeisti sukimosi kryptį?

Sukimosi krypties perjungiklį galima jungti tik visiškai sustabdžius variklį. Perjunkite jungiklį į dešinę arba kairę padėtį, kad įsuktumėte arba atsuktumėte.

Ar galiu naudoti generatorių?

Taip, jei generatorius atitinka ISO 8528 G2 klasę ir harmoninių iškraipymų koeficientas neviršija 10 %. Laikykitės nacionalinių nurodymų.

Kokie priedai leidžiami?

Naudokite tik specialiai FEIN sukurtus arba patvirtintus priedus. Įrankis priima šešiakampius lizdinius antgalius ir greito užspaudimo varžtus.

Kaip pakeisti varžtų dėtuvę?

Dėtuvė yra naudotojo keičiama dalis. Nuimkite seną dėtuvę ir uždėkite naują, laikydamiesi montavimo instrukcijų.

Ką daryti, jei įrankis turėjo sąlytį su asbestu?

Neremontuokite įrankio. Pašalinkite jį pagal šalies asbesto turinčių atliekų taisykles. Atiduokite jį į tinkamą perdirbimo centrą.

NAUDOJIMO INSTRUKCIJA SCT 5 40 X Fein

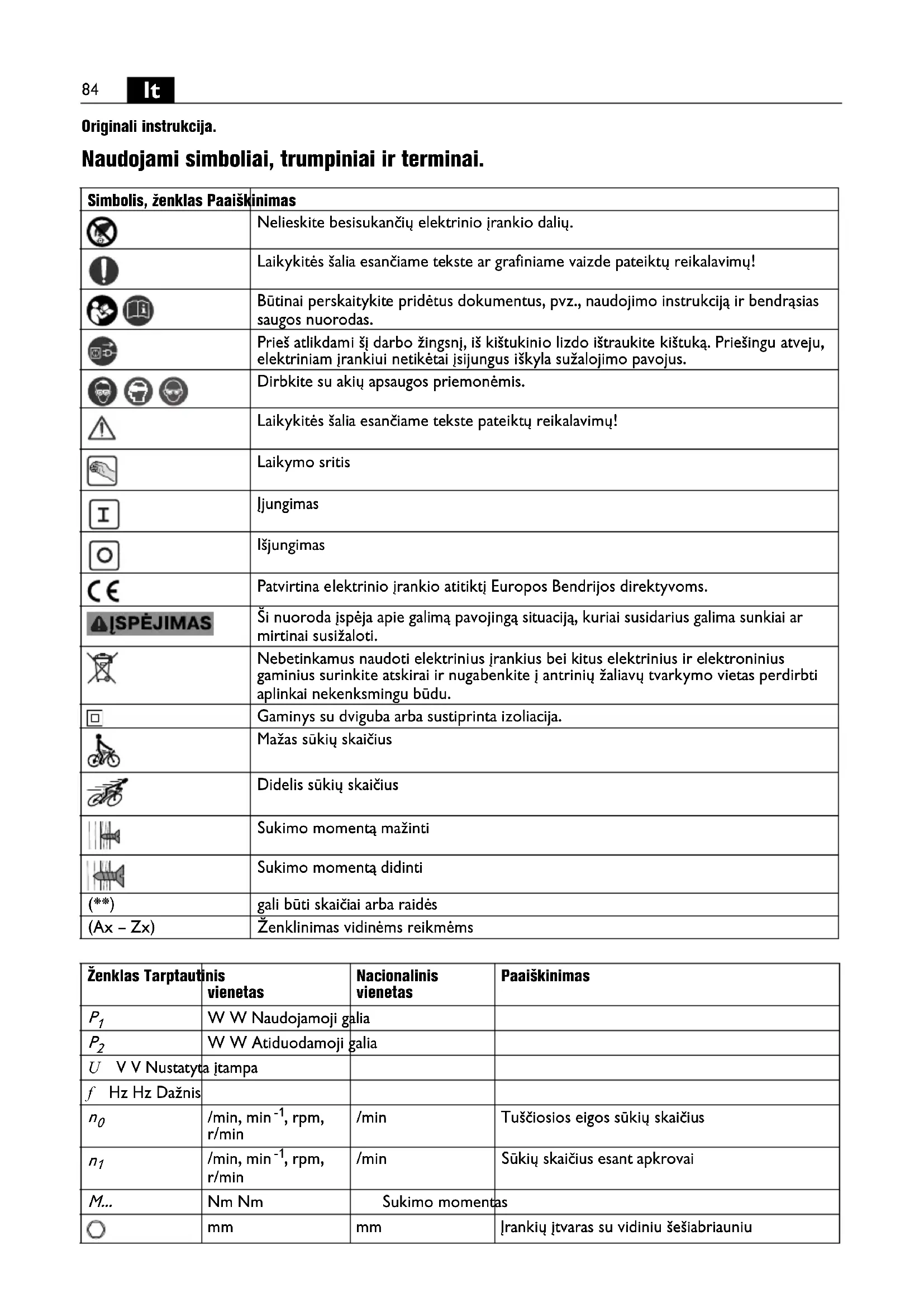

Naudojami simboliai, trumpiniai ir terminai.

Simbolis, ženklas Paaiškinimas
	Nelieskite besisukančių elektrinio įrankio dalių.
	Laikykitės šalia esančiame tekste ar grafiniame vaizde pateiktų reikalavimų!
	Būtinai perskaitykite pridėtus dokumentus, pvz., naudojimo instrukciją ir bendrąsias saugos nuorodas.
	Prieš atlikdami šį darbo žingsnį, iš kištukinio lizdo ištraukite kištuką. Priešingu atveju, elektriniam įrankiui netikėtai įsjungus iškyla sužalojimo pavojus.
	Dirbkite su akių apsaugos priemonėmis.
	Laikykitės šalia esančiame tekste pateiktų reikalavimų!
	Laikymo sritis
	Įjungimas
	Išjungimas
	Patvirtina elektrinio įrankio atitiktį Europos Bendrijos direktyvoms.
	Ši nuoroda įspėja apie galimą pavojingą situacija, kuriai susidarius galima sunkiai ar mirtinai susižaloti.
	Nebetinkamus naudoti elektrinius įrankius bei kitus elektrinius ir elektroninius gaminius surinkite atskirai ir nugabenkite į antrinių žaliavų tvarkymo vietas perdirbti aplinkai nekenksmingu būdu.
	Gaminys su dviguba arba sustiprinta izoliacija.
	Mažas sūkių skaičius
	Didelis sūkių skaičius
[BYAK]	Sukimo momentą mažinti
	Sukimo momentą didinti
	gali būti skaičiai arba raidės
(Ax - Zx)	Ženklinimas vidinėms reikmėms

Ženklas Tarptautinis vienetas	Nacionalinis vienetas	Paaiškinimas
P_1	W W Naudojamoji galia
P_2	W W Atiduodamoji galia
U V V Nustatyta įtampa
f Hz Hz Dažnis
n_0	/min, min ^-1 , rpm, r/min	/min Tuščiosios eigos sūkių skaičius
n_1	/min, min ^-1 , rpm, r/min	/min Sūkių skaičius esant apkrovai
M...	Nm Nm Sukimo momentas
○∅ mm mm Varžtu skersmuo	mm mm	Įrankių įtvaras su vidiniu šešiabriauniu
L_pA dB dB Garso slėgio lygis
L_wA dB dB Garso galios lygis
L_pCpeak dB dB Aukščiausias garso slėgio lygis
K...		Paklaida
a m/s2	m/s2	Vibracijos emisijos vertė pagal EN 62841 (triju krypčių atstojamasis vektorius)
a_h m/s2	m/s2	Vibracijos emisijos vertė (sukimas)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Tarptautinės matavimo vienetų sistemos SI baziniai ir išvestiniai vienetai.

Jūsų saugumui.

⚠️ ISPĖJIMAS

Perskaitykite visas saugos nuorodas ir reikalavimus.

Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima susižaloti ar sužaloti kitus asmenis.

Išsaugokite šią instrukciją, kad ir ateityje galėtumėte ja pasinaudoti.

Nepradėkite naudoti šio elektrinio įrankio, kol atidžiai neperskaitėte ir gerai nesupratote šios naudojimo instrukcijos bei pridėtų „Bendruju

saugos nuorodu“ (leidinio numeris 3 41 30 465 06 0). Išsaugokite išvardytus dokumentus, kad ir ateityje galėtumėte jais pasinaudoti, ir atiduokite juos kartu su elektriniu įrankiu, jei perduodate ar parduodate jį kitam savininkui.

Taip pat laikykitės specialiųjų nacionalinių darbo saugos reikalavimų.

Elektrinio įrankio paskirtis:

Rankomis valdomas suktuvas varžtams jsukti ir išsukti, specialiai skirtas naudoti su FEIN aprobuotais darbo įrankiais ir papildoma įranga sausosios statybos darbams su greitosios statybos varžtais nuo atmosferos poveikio apsaugotoje aplinkoje.

Ši elektrinį įrankį taip pat galima naudoti su pakankamos galios kintamosios srovės generatoriais, atitinkančiais ISO 8528 standartą, gaminio kokybės G2. Įrankis šio standarto neatitinka, jei vadinamasis netiesinių iškraipymų koeficientas viršijamas 10 %. Jei abejojate, išsiaiškinkite apie naudojamą generatorių.

Laikykitės kintamosios srovės generatoriaus naudojimo instrukcijos ir nacionalinių instaliavimo ir naudojimo taisyklių.

Specialiosios saugos nuorodos.

Jei atliekate darbus, kurių metu varžtas gali kliudyti paslėptus elektros laidus arba paties elektrinio įrankio maitinimo laidą, tai elektrinį įrankį laikykite už izoliuotų rankenu. Varžtui prisilietus prie laido, kuriuo teka elektros srovė, metalinėse elektrinio įrankio dalyse gali atsirasti įtampa ir trenkti elektros smūgis.

Atkreipkite dėmesį i paslėptus elektros laidus, dujų vamzdynus ir vandentiekio vamzdžius. Prieš pradėdami dirbti, darbo sritį patikrinkite, pvz., metalo ieškikliu.

Įtvirtinkite ruošinį. Saugiau dirbti, kai ruošinys įtvirtintas veržimo įrangoje nei laikomas rankoje.

Tvirtai laikykite elektrinį įrankį. Galimas trumpalaikis didelis reakcijos jėgų momentas.

Neapdorokite medžiagų, kurių sudėtyje yra magnio. Kyla gaisro pavojus.

Neapdorokite CFK (anglies pluoštu armuoto plastiko) ir medžiagų, kurių sudėtyje yra asbesto. Šios medžiagos laikomos vėžį sukeliančiomis.

Draudžiama prie elektrinio įrankio prisukti ar prikniedyti lenteles ar ženklus. Pažeista izoliacija neapsaugo nuo elektros smūgio. Naudokite klijuojamuosius ženklus.

Nenaudokite jokios papildomos įrangos, kurios specialiai nesukūrė arba neaprobavo elektrinio įrankio gamintojas. Tai, kad papildomą įrangą galima pritvirtinti prie įrankio, nereiškia, kad bus saugu naudoti.

Nemetaliniais įrankiais reguliariai valykite elektrinio įrankio ventiliacines angas. Variklio ventilatorius į korpusą traukia dulkes. Jei metalo dulkių prisirenka per daug, iškyla elektros smūgio pavojus.

Prieš pradėdami eksploatuoti, patikrinkite, ar nepažeistas maitinimo laidas ir tinklo kištukas.

Patarimas: elektrinį įrankį visada naudokite su nuotėkio srovės apsauginiu jungikliu (RCD), kurio išmatuota nuotėkio srovė 30 mA arba mažesnė.

Plaštakas ir rankas veikianti vibracija

Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 62841 normoje standartizuotą matavimo metodą, ir lyginant elektrinius įrankius ji galima naudoti. Jis skirtas vibracijos poveikiui laikinai įvertinti.

Nurodytas vibracijos lygis atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpi gali žymiai padidėti.

Norint tiksliai įvertinti vibracijos poveiki, reikia atsižvelgti ir į laiką, per kurį prietaisas buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Valdymo nuorodos.

Sukimosi krypties perjungiklj junkite tik tada, kai variklis nesisuka.

SCT5-40X (**)/SCT5-40M (**)/SCT6-25 (**): sukti reikia tik pritvirtinus gylio ribotuvą.

SCT5-40M (**)/SCT5-40UM (**): varžtu apkabą leidžiama naudoti tik padętyje „Sukimosi kryptis i dešinę“.

Sukimo momento nustatymas (SCT5-40UX (\*\*)/ SCT5-40UM (\*\*)) (žr. 5 psl.)

Gamykloje nustatytas sukimo momentas skirtas mažiems ir vidutinio dydžio varžtams sukti.

Užveržimo momentas taip pat priklauso nuo jėgos, kuria elektrinis įrankis spaudžiamas į varžtą.

Techninė priežiūra ir remonto dirbtuvės.

Esant ekstremalioms eksploatavimo salygoms, apdorojant metalus elektrinio jrankio viduje gali susikaupti laidžių dulkių.

Gali būti pažeidžiama elektrinio įrankio apsauginė izoliacija. Elektrinio įrankio vidų per ventiliacines angas dažnai prapūskite sausu suslėgtu oru, kuriame nėra alyvos, ir prijunkite nuotėkio srovės apsauginį išjungikljų (FI).

Jei pažeistas elektrinio įrankio jungiamasis laidas, jį reikia pakeisti specialiu jungiamuoju laidu, kurį galima įsigyti FEIN remonto dirbtuvėse.

Gaminius kurie lietėsi su asbestu, draudžiama perduoti remontui. Asbestu užterštus gaminius šalinkite pagal jūsų šalyje asbesto turinčių atliekų tvarkymą reglamentuojančius tesės aktus.

Šio elektrinio įrankio atsarginių dalių naujausią sąrašą rasite internete www.fein.com.

Šias dalis, jei reikia, galite pakeisti patys: darbo įrankius, gylio ribotuva, kilpą įrankiui nešti, apkaba.

Įstatyminė garantija ir savanoriška gamintojo garantija.

Gaminiui įstatyminė garantija suteikiama pagal šalyje, kurioje buvo pateiktas rinkai, galiojančius įstatyminius aktus. Be to, FEIN suteikia garantiją pagal FEIN gamintojo garantinį raštą.

Jūsų elektrinio įrankio tiekiamame komplekte gali būti tik dalis šioje naudojimo instrukcijoje aprašytos ar pavaizduotos papildomos įrangos.

Atitikties deklaracija.

Firma FEIN savo atsakomybės ribose patvirtina, kad šis produktas atitinka šios instrukcijos paskutiniame puslapyje nurodytus specialiuosius reikalavimus.

Aplinkosauga, šalinimas.

Pakuotės, nebetinkami naudoti elektriniai įrankiai ir papildoma įranga turi būti perdirbami aplinkai nekenksmingu būdu.
