SCT 5 40 X - Csavarozó Fein - Ingyenes használati útmutató

Termék típusa	Kézi csavarozógép
Márka	Fein
Modell	SCT 5 40 X
Használat	Csavarok becsavarozása és kicsavarozása szárazépítéshez
Tápegység	Hálózati (tápkábel)
Szerszámbefogó	Hatlapú belső
Forgási irány	Fordítható
Állítható nyomaték	Igen (SCT5-40UX és SCT5-40UM modelleken)
Mélységütköző	Beépített
Csavartár	Elérhető (SCT5-40M és SCT5-40UM modelleken)
Kettős szigetelés	Igen
Elektromos védelem	30 mA-es FI relé ajánlott
Karbantartás	A szellőzőnyílásokat olajmentes száraz sűrített levegővel tisztítsa
A felhasználó által cserélhető alkatrészek	Munkaszerszámok, mélységütköző, csuklópánt, csavartár
Vevőszolgálat	FEIN, pótalkatrészek a www.fein.com oldalon
Garancia	Az ország jogszabályai szerint
Használat áramfejlesztővel	Igen, ISO 8528 G2 osztály szerint

Gyakran ismételt kérdések - SCT 5 40 X Fein

Hogyan állítsam be a csavarási nyomatékot?

Az SCT5-40UX és SCT5-40UM modelleken a nyomaték egy kapcsolóval állítható. Növelje vagy csökkentse a nyomatékot a csavarok méretének megfelelően. A nyomaték a nyomóerőtől is függ.

Hogyan használjam a mélységütközőt?

A mélységütköző lehetővé teszi a csavarozás mélységének korlátozását. Szerelje fel a szerszámra, és állítsa be a kívánt hosszúságot, hogy a csavarfej egy síkban vagy süllyesztve legyen.

Használhatok más csavarokat is, mint az ajánlottak?

Csak a FEIN által engedélyezett csavarokat és tartozékokat használja a biztonság és a teljesítmény garantálása érdekében. A nem jóváhagyott tartozékok használata veszélyes lehet.

Hogyan tisztítsam a szerszámot?

Rendszeresen tisztítsa a szellőzőnyílásokat nem fémes szerszámokkal, és fújjon száraz, olajmentes sűrített levegőt a belsejébe a vezetőképes por eltávolításához.

Mi a teendő, ha a tápkábel megsérült?

Ne használja. A kábelt ki kell cserélni egy előkészített speciális kábelre, amely a FEIN vevőszolgálatánál beszerezhető.

Hogyan változtassam meg a forgási irányt?

A forgásirány-kapcsolót csak a motor teljes leállása után szabad használni. Kapcsolja a kapcsolót jobb vagy bal állásba a csavarozáshoz vagy kicsavarozáshoz.

Használhatok áramfejlesztőt?

Igen, feltéve, hogy az áramfejlesztő megfelel az ISO 8528 G2 osztály szabványnak, és a harmonikus torzítási tényező nem haladja meg a 10%-ot. Tartsa be a nemzeti előírásokat.

Milyen tartozékok engedélyezettek?

Csak a FEIN által kifejezetten tervezett vagy engedélyezett tartozékokat használja. A szerszám hatlapú belső betéteket és gyorscsavarozáshoz való csavarokat fogad.

Hogyan cseréljem ki a csavartárat?

A csavartár a felhasználó által cserélhető alkatrész. Távolítsa el a régi tárat, és rögzítse az újat a szerelési utasítások szerint.

Mi a teendő, ha a szerszám azbeszttel érintkezett?

Ne javítsa meg a szerszámot. Azbesztet tartalmazó hulladékra vonatkozó nemzeti előírások szerint ártalmatlanítsa. Vigye egy megfelelő újrahasznosító központba.

HASZNÁLATI ÚTMUTATÓ SCT 5 40 X Fein

Eredeti használati utasítás.

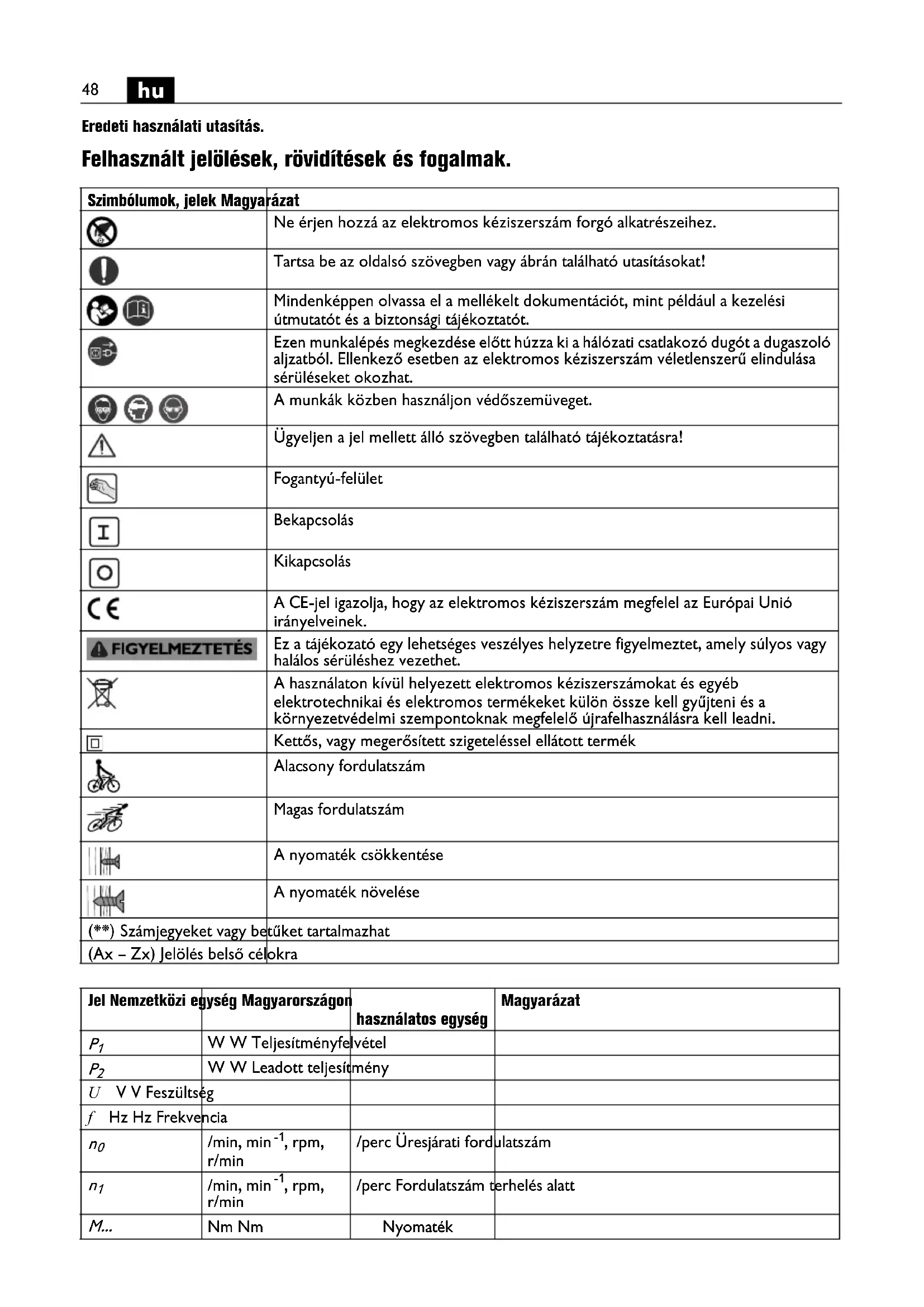

Felhasznált jelölések, rövidítések és fogalmak.

Szimbólumok, jelek Magyarázat
		Ne érjen hozzá az elektromos kéziszerszám forgó alkatrészeihez.
		Tartsa be az oldalsó szövegben vagy ábrán található utasításokat!
		Mindenképpen olvassa el a mellékelt dokumentációt, mint például a kezelési útmutató és a biztonsági tájékoztatót.
		Ezen munkalépés megkezdése előtt húzza ki a hálózati csatlakozó dugót a dugaszoló aljzatból. Ellenkező esetben az elektromos kéziszerszám véletlenszerű elindulása sérüléseket okozhat.
		A munkák közben használjon védőszemüveget.
		Ügyeljen a jel mellett álló szövegben található tájékoztatásra!
		Fogantyú-felület
		Bekapcsolás
		Kikapcsolás
		A CE-jel igazolja, hogy az elektromos kéziszerszám megfelel az Európai Unió irányelveinek.
		Ez a tájékozató egy lehetséges veszélyes helyzetre figyelmeztet, amely súlyos vagy halálos sérüléshez vezethet.
		A használaton kívül helyezett elektromos kéziszerszámokat és egyéb elektrotechnikai és elektromos termékeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelő újrafelhasználásra kell leadni.
		Kettős, vagy megerősített szigeteléssel ellátott termék
		Alacsony fordulatszám
		Magas fordulatszám
		A nyomaték csökkentése
		A nyomaték növelése
(**) Számjegyeket vagy betűket tartalmazhat
(Ax - Zx) Jelölés belső célokra

Jel Nemzetközi egység Magyarországon		használatos egység	Magyarázat
P_1	W W Teljesítményfelvétel
P_2	W W Leadott teljesítmény
U V V Feszültség
f Hz Hz Frekvencia
n_0	/min, min ^-1 , rpm,r/min	/perc Üresjárati fordulatszám
n_1	/min, min ^-1 , rpm,r/min	/perc Fordulatszám terhelés alatt
M...	Nm Nm	Nyomaték
	mm mm Belső hatlapos szerszámbefogó egység
	mm mm Csavarátmérő
	kg kg Súly az „EPTA-Procedure 01” (01 EPTA-szabvány) szerint
L_pA	dB dB Hangnyomás szint
L_wA	dB dB Hangteljesítmény szint
L_pCpeak	dB dB Hangnyomásszint csúcsérték
K...			Szórás
	m/s2	m/s2	A rezgéskibocsátási összérték (a három irányban mért rezgés vektorösszege) az EN 62841 szabványnak megfelelően
_h	m/s2	m/s2	Rezgéskibocsátási érték (csavarozás)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, perc, m/s2	Az SI nemzetközi egységrendszer alapegységei és levezetett egységei.

Az Ön biztonsága érdekében.

FIGYELMEZTETÉS

Olvassa el az összes biztonsági figyelmeztetést

és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket a biztonsági előírásokat és utasításokat.

Ne használja ezt az elektromos kéziszerszámot, mielőtt gondosan el nem olvasta és meg nem értette ezt a kezelési útmutatót és a mellékelt

„Általános biztonsági tájékoztatót” (dokumentáció száma: 3 41 30 465 06 0). A fent megnevezett dokumentációt a későbbi használathoz őrizze meg és az elektromos kéziszerszám továbbadása vagy eladása esetén adja tovább az új tulajdonosnak.

Ugyanígy tartsa be az idevonatkozó helyi munkavédelmi rendelkezéseket.

Az elektromos kéziszerszám rendeltetése:

ez a kézzel vezetett csavarozógép az időjárás hatásaitól védett helyen a FEIN cég által engedélyezett szerszámokkal és tartozékokkal, csavarok be- és kihajtására, speciálisan a száraz építésnél gyors építőanyagcsavarok be- és kihajtására szolgál. Ez az elektromos kéziszerszám egy megfelelő teljesítményű váltakozó áramú generátorról is üzemeltethető, amely megfelel az ISO 8528 szabványban meghatározott G2 kiviteli osztály követelményeinek. Egy generátor mindenekelőtt akkor NEM felel meg ennek a szabványnak, ha az úgynevezett torzítási tényező túllépi a 10 %-ot. Ha kétségei vannak, tájékozódjon az Ön által használt generátor tulajdonságairól.

Vegye figyelembe a Kezelési Útmutatót, valamint az adott országban a váltakozó áramú generátor telepítésével és üzemeltetésével kapcsolatos érvényes előírásokat.

Biztonsági információk.

Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületeknél fogva tartsa, ha olyan munkát végez, amelynek során a csavar feszültség alatt álló, kívülről nem látható vezetékekhez, vagy a készülék saját hálózati csatlakozó kábeljéhez érhet. Ha a csavar egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek.

Ügyeljen a munkaterület alatt fekvő rejtett elektromos vezetékekre, gáz- és vízcsövekre. Ellenőrizze a munka megkezdése előtt a munkaterületet, használjon ehhez például egy fémkereső készüléket.

A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná.

Tartsa szorosan az elektromos kéziszerszámot. Rövid időre igen nagy nyomaték léphet fel.

Ne munkáljon meg a berendezéssel magnéziumot tartalmazó anyagokat. Ellenkező esetben tűzveszély lép fel.

Ne munkáljon meg a berendezéssel CFK-t (szénszállal erősített műanyagot) vagy azbesztet tartalmazó anyagokat. Ezek az anyagok rákkeltő hatásúak.

Az elektromos kéziszerszámra táblákat és jeleket csavarokkal vagy szegecsekkel felerősíteni tilos. Egy megrongálódott szigetelés már nem nyújt védelmet az áramütés ellen. Használjon öntapadós matricákat.

Ne használjon olyan tartozékokat, amelyeket nem az elektromos kéziszerszámot gyártó cég fejlesztett ki, vagy amelynek használatát az nem engedélyezte.

Biztonságos üzemelést csak úgy lehet elérni, ha a tartozék pontosan hozzáillik az Ön elektromos kéziszerszámához.

Rendszeresen tisztítsa ki egy fémmentes tárggyal az elektromos kéziszerszám szellőzőnyilásait. A

motorventilátor beszívja a port a motorházba. Ez túlságosan sok fémpor felgyülemlése esetén villamos zárlatot okozhat.

Üzembevétel előtt ellenőrizze, nincs-e megrongálódva a hálózati csatlakozó vezeték és a csatlakozó dugó.

Ajánlás: Az elektromos kéziszerszámot mindig csak egy 30 mA vagy annál alacsonyabb méretezési áramú hibaáram védőkapcsolón (RCD) keresztül üzemeltesse.

Kéz-kar vibráció

Az ezen előírásokban megadott rezgésszint az EN 62841 szabványban rögzített mérési módszerrel került meghatározásra és a készülékek összehasonlítására ez az érték felhasználható. Az érték a rezgési terhelés ideiglenes megbecsülésére is alkalmazható.

A megadott rezgésszint az elektromos kéziszerszám fő alkalmazási területeire vonatkozik. Ha az elektromos kéziszerszámot más célokra, eltérő szerszámokkal, vagy nem kielégítő karbantartás mellett használják, a rezgésszint a fenti értékektől eltérhet. Ez az egész munkaidőre vonatkozó rezgési terhelést lényeges mértékben megnövelheti.

A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési terhelést lényeges mértékben csökkentheti.

Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: az elektromos kéziszerszám és a szerszámok megfelelő karbantartása, a kezek melegen tartása, a munkafolyamatok átgondolt megszervezése.

Kezelési tájékoztató.

Az irányváltót csak álló motor mellett szabad átkapcsolni.

csavarokat egy felszerelt mélységhatároló alkalmazásával kell becsavarozni.

SCT5-40M (**)/SCT5-40UM (**): A csavartárat csak a „jobbraforgási” helyzetben szabad üzemeltetni.

A nyomaték beállítása (SCT5-40UX (\*\*)/ SCT5-40UM (\*\*)) (lásd az 5 oldalon)

A gyári beállítás a kisebbtől közepesig terjedő csavarokhoz szükséges tartománynak felel meg.

A meghúzási nyomaték attól az erőtől is függ, amellyel az elektromos kéziszerszámot rányomja a csavarra.

Üzembentartás és vevőszolgálat.

Különösen hátrányos körülmények fennállása esetén fémek megmunkálásakor az elektromos kéziszerszám belsejében

elektromosan vezetőképes por rakódhat íe. Ez hátrányos hatással lehet az elektromos kéziszerszám védőszigetelésére. Fújja ki gyakran az elektromos kéziszerszám belső terét a szellőzőnyíláson keresztül száraz és olajmentes préslevegővel és a iktasson be a hálózati vezeték elé egy hibaáram védőkapcsolót (FI).

Ha az elektromos kéziszerszám csatlakozó vezetéke megrongálódott, akkor ezt egy speciálisan előkészített csatlakozó vezetékre kell kicserélni, amely a FEIN vevőszolgálatnál kapható.

Az olyan termékeket, amelyek azbeszttel kerültek érintkezésbe, nem szabad javításra leadni. Az azbeszttel szennyezett termékeket az adott országban érvényes, az azbesztet tartalmazó hulladékokra vonatkozó előírásoknak megfelelően kell ártalmatlanítani.

Ennek az elektromos kéziszerszámnak a pillanatnyilag érvényes pótalkatrész-listáját az interneten a www.fein.com címen találhatja meg.

A következő alkatrészeket szükség esetén Ön is kicserélheti: szerszámok, mélységhatároló, kézpánt, tár magazin

Jótállás és szavatosság.

A termékre vonatkozó jótállás a forgalomba hozási országban hatályos törvényes rendelkezéseknek megfelelően érvényes. Termékeinket ezen túlmenően a FEIN jótállási nyilatkozatában leírtaknak megfelelő kiterjesztett garanciával szállítjuk.

Az elektromos kéziszerszám szállítási terjedelmében lehet, hogy az ezen kezelési útmutatóban leírásra vagy ábrázolásra került tartozékoknak csak egy része található meg.

Megfelelőségi nyilatkozat.

A FEIN egyedüli felelőséggel kijelenti, hogy ez a termék megfelel az ezen kezelési útmutató utolsó oldalán megadott idevonatkozó előírásoknak.

A müszaki dokumentáció a következő helyen található:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Környezetvédelem, hulladékkezelés.

A csomagolásokat, a selejtes elektromos kéziszerszámokat és tartozékokat a környezetvédelmi szempontoknak megfelelően kell újra felhasználni.
