Produkttyp	Handhållen skruvdragare
Märke	Fein
Modell	SCT 5 40 X
Användning	Skruvning och lossning av skruvar för torrbyggnation
Strömförsörjning	Nätanslutning (strömsladd)
Verktygsfäste	Sexkantshylsa
Rotationsriktning	Reversibel
Inställbart vridmoment	Ja (på modellerna SCT5-40UX och SCT5-40UM)
Djupanslag	Inbyggd
Skruvmagasin	Tillgänglig (på modellerna SCT5-40M och SCT5-40UM)
Dubbel isolering	Ja
Elskydd	Jordfelsbrytare 30 mA rekommenderas
Underhåll	Rengör ventilationsöppningarna med torr, oljefri tryckluft
Delar som kan bytas av användaren	Arbetsverktyg, djupanslag, handledsrem, magasin
Service	FEIN, reservdelar på www.fein.com
Garanti	Enligt landets lagstiftning
Användning med generator	Ja, enligt ISO 8528 klass G2

Vanliga frågor - SCT 5 40 X Fein

Hur ställer jag in åtdragningsmomentet?

På modellerna SCT5-40UX och SCT5-40UM ställs vridmomentet in med en omkopplare. Öka eller minska vridmomentet beroende på skruvarnas storlek. Vridmomentet beror även på anliggningstrycket.

Hur använder jag djupanslaget?

Djupanslaget begränsar skruvdjupet. Montera det på verktyget och ställ in önskad längd så att skruvhuvudet blir plant eller försänkt.

Kan jag använda andra skruvar än de rekommenderade?

Använd endast skruvar och tillbehör som godkänts av FEIN för att garantera säkerhet och prestanda. Användning av icke godkända tillbehör kan vara farlig.

Hur rengör jag verktyget?

Rengör regelbundet ventilationsöppningarna med icke-metalliska verktyg och blås in torr, oljefri tryckluft för att avlägsna ledande damm.

Vad gör jag om strömsladden är skadad?

Använd den inte. Sladden måste bytas ut mot en speciell förberedd sladd som finns hos FEIN:s service.

Hur ändrar jag rotationsriktningen?

Rotationsriktningsomkopplaren får endast manövreras när motorn står helt stilla. Vrid omkopplaren till höger eller vänster för att skruva eller lossa skruvar.

Kan jag använda en generator?

Ja, förutsatt att generatorn uppfyller standard ISO 8528 klass G2 och att den totala harmoniska distorsionsfaktorn inte överstiger 10 %. Följ nationella föreskrifter.

Vilka tillbehör är tillåtna?

Använd endast tillbehör som är speciellt utformade eller godkända av FEIN. Verktyget accepterar sexkantshylsor och snabbkopplingsskruvar.

Hur byter jag skruvmagasinet?

Magasinet är en del som kan bytas av användaren. Ta bort det gamla magasinet och snäpp fast det nya enligt monteringsanvisningarna.

Vad gör jag om verktyget har varit i kontakt med asbest?

Reparera inte verktyget. Avfallshantera det enligt nationella bestämmelser för asbesthaltigt avfall. Lämna in det till en lämplig återvinningscentral.

BRUKSANVISNING SCT 5 40 X Fein

Tryk kun på retningsomskifteren, när motoren står stille.

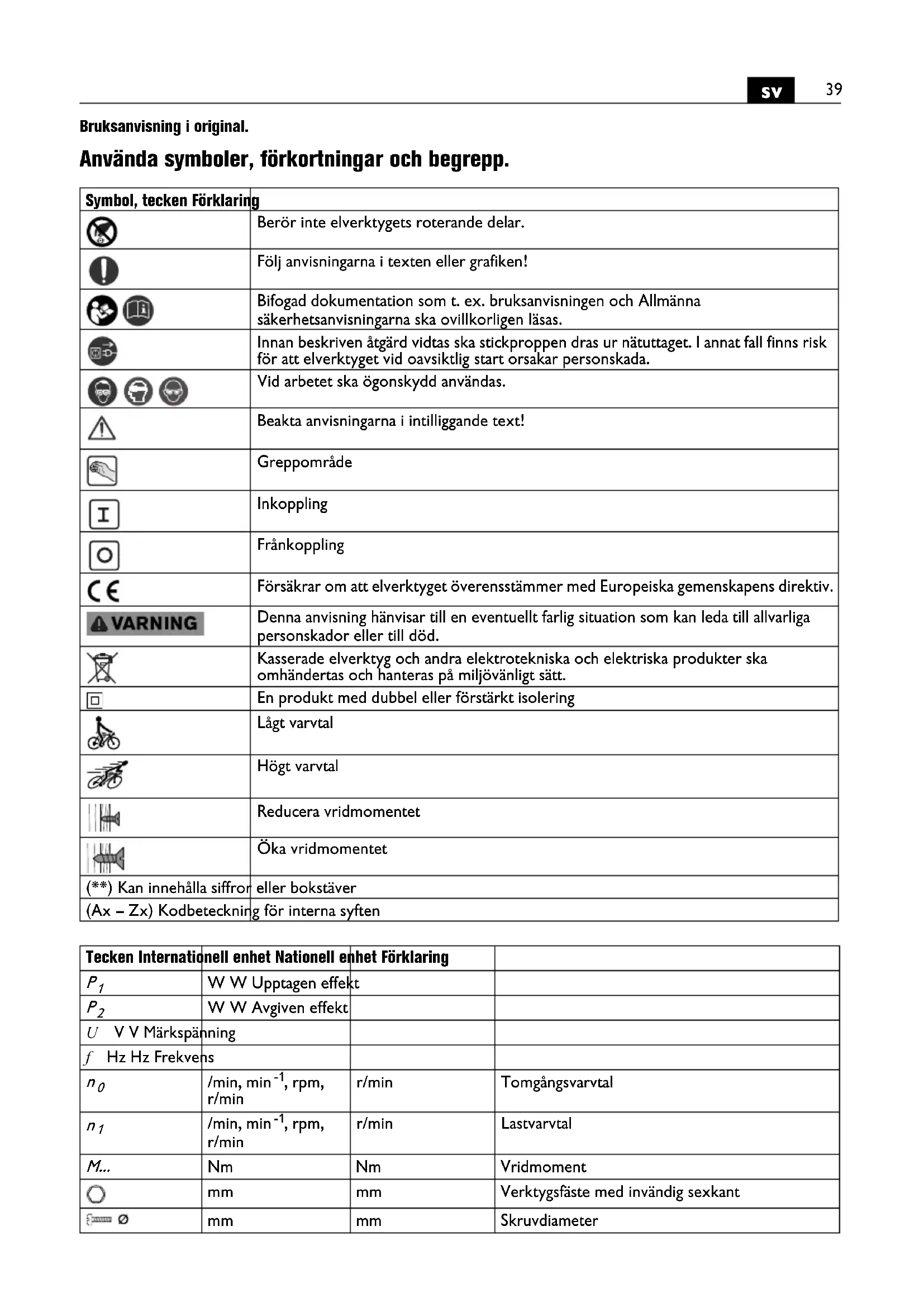

Använda symboler, förkortningar och begrepp.

Symbol, tecken Förklaring
	Berör inte elverktygets roterande delar.
	Följ anvisningarna i texten eller grafiken!
	Bifogad dokumentation som t. ex. bruksanvisningen och Allmänna säkerhetsanvisningarna ska ovillkorligen läsas.
	Innan beskriven åtgård vidtas ska stickproppen dras ur nätuttaget. I annat fall finns risk för att elverktyget vid oavsiktlig start orsakar personskada.
	Vid arbetet ska ögonskydd användas.
	Beakta anvisningarna i intilliggande text!
	Greppområde
	Inkoppling
	Frånkoppling
	Försäkrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv.
WARNING	Denna anvisning hänvisar till en eventuellt farlig situation som kan leda till allvarliga personskador eller till död.
	Kasserade elverktyg och andra elektrotekniska och elektriska produkter ska omhändertas och hanteras på miljövänligt sätt.
	En produkt med dubbel eller förstärkt isolering
	Lågt varvtal
	Högt varvtal
	Reducera vridmomentet
	Öka vridmomentet
(**) Kan innehålla siffror	eller bokstäver
(Ax - Zx) Kodbeteckning	för interna syften

Tecken Internationell enhet Nationell enhet Förklaring
P_1	W W Upptagen effekt
P_2	W W Avgiven effekt
U V V Märkspänning
f Hz Hz Frekvens
n_0	/min, min ^-1 , rpm,r/min	r/min	Tomgångsvarvtal
n_1	/min, min ^-1 , rpm,r/min	r/min	Lastvarvtal
M...	Nm	Nm	Vridmoment
○	mm	mm	Verktygsfäste med invändig sexkant
∅	mm	mm	Skruvdiameter
	kg kg Vikt enligt EPTA-Procedure 01
L_pA	dB dB Ljudtrycksnivå
L_wA	dB dB Ljudeffektnivå
L_pCpeak	dB dB Toppljudtrycksnivå
K...			Onoggrannhet
a	m/s2	m/s2	Vibrationsemissionsvärde enligt EN 62841 (vektorsumma i tre riktningar)
a_h	m/s2	m/s2	Vibrationsemissionsvärde (skruvdragning)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Bas- och härledda enheter från det Internationella enhetssystemet SI.

För din säkerhet.

WARNING

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som

uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Använd inte detta elverktyg innan du noggrant läst och fullständigt förstått denna instruktionsbok samt bifogade „Allmänna säkerhetsanvis-

ningar“ (publikationsnummer 3 41 30 465 06 0). Dessa underlag bör förvaras för senare användning och ska bifogas elverktyget vid överlåtelse eller försäljning.

Beakta även tillämpliga nationella arbetarskyddsbestämmelser.

Avsedd användning av elverktyget:

handhållen skruvdragare för i- och urdragning av skruvar med av FEIN godkända insatsverktyg och tillbehör i väderskyddad omgivningen, speciellt lämplig för inredningsarbeten med snabbyggskruvar.

Detta elverktyg är även avsett för användning med växelströmsgeneratorer som har tillräckligt hög effekt och som motsvarar standarden ISO 8528 i utförandeklass G2. Bestämmelserna i denna standard uppfylls i synnerhet inte om klirrfaktorn överskrider 10 %. I osäkra fall ta reda på generatorns data.

Beakta därvid bruksanvisningen och de nationella föreskrifterna för installation och drift av växelströmsgeneratorn.

Speciella säkerhetsanvisningar.

Håll i elverktyget endast vid de isolerade grepytorna när arbeten utförs på ställen där skruven kan skada dolda elledningar eller egen nätsladd. Skruvens kontakt med en spänningsförande ledning kan sätta maskinens metalldelar under spänning och leda till elstöt.

Se upp för dolt liggande elledningar, gas- och vattenrör.

Kontrollera arbetsområdet t. ex. med en metalldetektor innan arbetet påbörjas.

Säkra arbetsstycket. Arbetsstycket ligger säkrare i en uppspänningsanordning än i handen.

Håll stadigt tag i elverktyget. Höga reaktionsmoment kan kortvarigt uppstå.

Magnesiumhaltigt material får inte bearbetas. Det finns risk för brand.

Bearbeta inte CFK (kolfiberarmerad plast) eller asbesthaltigt material. Dessa ämnen anses vara canceralstrande.

Det är förbjudet att med skruvar eller nitar fästa brickor och märken på elverktyget. En skadad isolering skyddar inte längre mot elstöt. Använd dekaler.

Använd endast tillbehör som speciellt tagits fram eller godkänts av elverktygets tillverkare. Användningen behöver inte vara säker bara för att tillbehöret passar till elverktyget.

Rengör regelbundet elverktygets ventilationsöppningar med verktyg som inte består av metall. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara.

Kontrollera före start att nätsladden och stickproppen inte skadats.

Rekommendation: Anslut alltid elverktyget via en jordfelsbrytare (RCD) med en jordläckageström på högst 30 mA.

Hand-arm-vibrationer

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 62841 och kan användas vid jämförelse av olika elverktyg. Den kan även tillämpas för preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar elverktygets huvudsakliga användningsområden. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Detta kan öka vibrationsbelastningen väsentligt under den totala tidsperioden.

För exakt värdering av vibrationsbelastningen under en bestämd tidsperiod bör hänsyn även tas till den tid elverktyget har varit avstängt eller gått utan att vara i verkligt ingrepp. Detta kan minska vibrationsbelastningen väsentligt under den totala tidsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan, t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisera arbetsförloppen.

Användningsinstruktioner.

Påverka riktningsomkopplaren endast på frånkopplad motor.

SCT5-40X (**)/SCT5-40M (**)/SCT6-25 (**): Skruvdragning ska ske med monterat djupanslag.

SCT5-40M (**)/SCT5-40UM (**): Skruvmagasinet får endast drivas i läget "Rotationsriktning höger".

Inställning av vridmoment (SCT5-40UX (\*\*)/ SCT5-40UM (\*\*)) (se sidan 5)

Vid fabriken har skruvdragaren ställts in i läge för mindre och medelstora skruvar.

Åtdragningsmomentet är även beroende av den kraft med vilken elverktyget trycks mot skruven.

Underhåll och kundservice.

Under extrema betingelser kan ledande damm samlas i elverktygets inre när metall bearbetas. Elverktygets skyddsisolering kan försämras. Blås ofta rent elverktygets inre genom ventilationsöppningarna med torr och oljefri tryckluft och koppla in en jordfelsbrytare (FI).

När elverktygets nätsladd skadats måste den ersättas med en speciellt förberedd nätsladd som FEIN-kund-servicen tillhandahåller.

Produkter som varit i beröring med asbest får inte lämnas till reparation. Disponera med asbest kontamine-rade produkter enligt landets gällande instruktioner för hantering av asbesthaltigt avfall.

Den aktuella reservdelslistan för detta elverktyg hittar du i Internet på adress: www.fein.com.

Följande delar kan du vid behov själv byta ut: insatsverktyg, djupanslag, handlovsrem, magasin

Garanti och tilläggsgaranti.

Garanti lämnas på produkten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tilläggsgaranti enligt FEIN-tillverkargaranti-förklaring.

Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs eller visas i bruksanvisningen.

Försäkran om överensstämmelse.

FEIN försäkrar under exklusivt ansvar att denna produkt överensstämmer med de normativa dokument som anges på instruktionsbokens sista sida.

Tekniska publikationer finns hos: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Miljöskydd, avfallshantering.

Förpackning, skrotade elverktyg och tillbehör ska hanteras på miljövänligt sätt.
