SCT 5 40 X - šroubovák Fein - Bezplatný návod k obsluze

Typ produktu	Ruční šroubovák
Značka	Fein
Model	SCT 5 40 X
Použití	Šroubování a odšroubovávání šroubů pro suchou výstavbu
Napájení	Síť (napájecí kabel)
Upínání nástroje	Imbus
Směr otáčení	Reverzibilní
Nastavitelný moment	Ano (u modelů SCT5-40UX a SCT5-40UM)
Hloubkový doraz	Integrovaná
Zásobník na šrouby	Dostupný (u modelů SCT5-40M a SCT5-40UM)
Dvojitá izolace	Ano
Elektrická ochrana	Doporučuje se proudový chránič 30 mA
Údržba	Čistěte ventilační otvory suchým stlačeným vzduchem bez oleje
Uživatelem vyměnitelné díly	Pracovní nástroje, hloubkový doraz, poutko na ruku, zásobník
Poprodejní servis	FEIN, náhradní díly na www.fein.com
Záruka	Podle zákonných předpisů dané země
Použití s generátorem	Ano, podle ISO 8528 třída G2

Často kladené otázky - SCT 5 40 X Fein

Jak nastavit utahovací moment?

U modelů SCT5-40UX a SCT5-40UM se moment nastavuje pomocí přepínače. Zvyšte nebo snižte moment podle velikosti šroubů. Moment závisí také na přítlačné síle.

Jak použít hloubkový doraz?

Hloubkový doraz umožňuje omezit hloubku šroubování. Nasaďte jej na nástroj a nastavte požadovanou délku tak, aby hlava šroubu byla v jedné rovině nebo zapuštěná.

Mohu používat jiné šrouby než doporučené?

Používejte výhradně šrouby a příslušenství schválené společností FEIN pro zajištění bezpečnosti a výkonu. Použití neschváleného příslušenství může být nebezpečné.

Jak čistit nástroj?

Pravidelně čistěte ventilační otvory nekovovými nástroji a foukejte dovnitř suchý stlačený vzduch bez oleje, abyste odstranili vodivý prach.

Co dělat, když je napájecí kabel poškozen?

Nepoužívejte jej. Kabel musí být nahrazen speciálně připraveným kabelem dostupným u poprodejního servisu FEIN.

Jak změnit směr otáčení?

Přepínač směru otáčení smí být ovládán pouze při úplném zastavení motoru. Přepněte přepínač do pravé nebo levé polohy pro šroubování nebo odšroubování.

Mohu použít generátor?

Ano, za předpokladu, že generátor splňuje normu ISO 8528 třída G2 a harmonické zkreslení nepřesahuje 10 %. Dodržujte národní předpisy.

Jaké příslušenství je povoleno?

Používejte pouze příslušenství speciálně navržené nebo schválené společností FEIN. Nástroj přijímá imbusové bity a šrouby s rychloupínáním.

Jak vyměnit zásobník na šrouby?

Zásobník je uživatelem vyměnitelný díl. Vyjměte starý zásobník a nasaďte nový podle montážních pokynů.

Co dělat, když byl nástroj v kontaktu s azbestem?

Nástroj neopravujte. Zlikvidujte jej v souladu s národními předpisy pro odpad obsahující azbest. Odevzdejte jej do vhodného recyklačního centra.

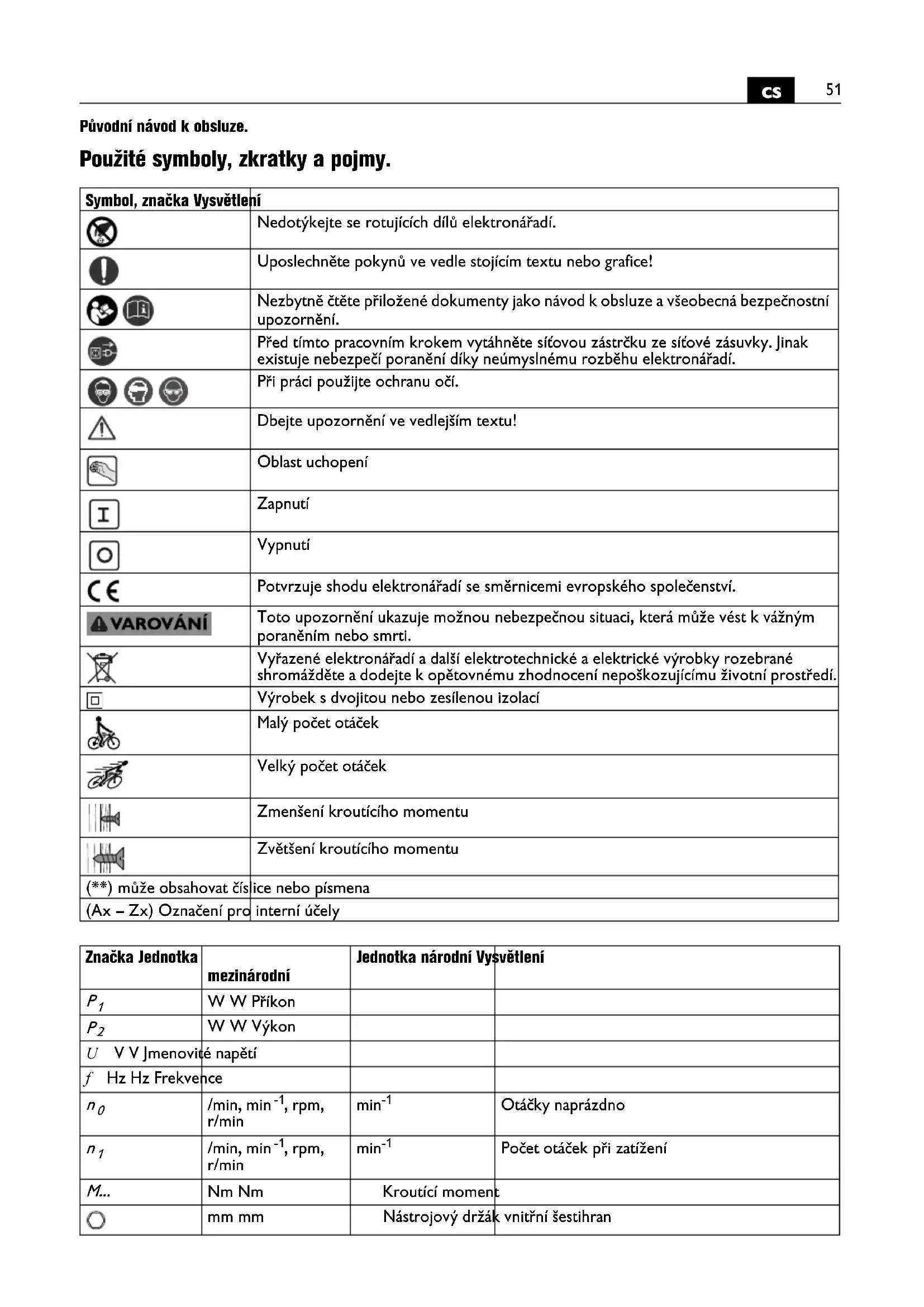

NÁVOD K OBSLUZE SCT 5 40 X Fein

Původní návod k obsluze.

Použité symboly, zkratky a pojmy.

Symbol, značka Vysvětlení
[THHY]
(**) může obsahovat čís	ice nebo písmena
(Ax - Zx) Označení pro	interní účely

Značka Jednotka	mezinárodní	Jednotka národní Vysvětlení
P_1	W W Příkon
P_2	W W Výkon
U V V Jmenovité napětí
f Hz Hz Frekvence
n_0	/min, min ^-1 , rpm,r/min	min ^-1	Otáčky naprázdno
n_1	/min, min ^-1 , rpm,r/min	min ^-1	Počet otáček při zatížení
M...	Nm Nm	Kroutící moment
○	mm mm	Nástrojový držák	vnitřní šestihran
Značka Jednotka	mezinárodní	Jednotka národní Vysvětlení
	mm mm Průměr šroubu
	kg kg Hmotnost podle EPTA-Procedure 01
L_pA	dB dB Hladina akustického tlaku
L_wA	dB dB Hladina akustického výkonu
L_pCpeak	dB dB Špičková hladina akustického tlaku
K...			Nepřesnost
a	m/s2	m/s2	Hodnota emise vibrací podle EN 62841 (vektorový součet tří os)
a_h	m/s2	m/s2	Hodnota emise vibrací (šroubování)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Základní a odvozené jednotky z mezinárodní soustavy jednotek SI.

Pro Vaši bezpečnost.

⚠️ VAROVÁNÍ

Čtěte všechna varovná upozornění a pokyny. Zanedbání při

dodržování varovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění.

Všechna varovná upozornění a pokyny do budoucna uschovejte.

Toto elektronářadí nepoužívejte, dokud jste si důkladně nepřečetli a zcela neporozuměli tomuto návodu k obsluze a též přiloženým

„Všeobecným bezpečnostním upozorněním“ (číslo spisu 3 41 30 465 06 0). Uchovejte uvedené podklady k pozdějšímu použití a předejte je při zapůjčení nebo prodeji elektronářadí.

Dbejte rovněž příslušných národních ustanovení ochrany při práci.

Určení elektronářadí:

ruční šroubovák k zašroubování a vyšroubování šroubů, speciálně pro nasazení v suchém zdění s rychlovývrtnými šrouby, pomocí firmou FEIN schválených pracovních nástrojů a příslušenstvím, v prostředí chráněném před povětrnostními vlivy. Toto elektronářadí je zamýšleno i pro používání na generátorech střídavého proudu s dostatečným výkonem, jež vyhovují normě ISO 8528, třída provedení G2. Této normě nevyhovují zejména tehdy, když takzvaný činitel harmonického zkreslení překračuje 10 %. Při pochybnosti se na Vámi používaný generátor informujte. Dbejte přitom návodu k obsluze a národních předpisů pro instalaci a provoz generátorů střídavého proudu.

Speciální bezpečnostní předpisy.

Pokud provádíte práce, při kterých může šroub zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, pak držte stroj na izolovaných plochách rukojetí.

Kontakt šroubu s elektrickým vedením pod napětím může přivést napětí i na kovové části stroje a vést k zásahu elektrickým proudem.

Dbejte na skrytě položené elektrické vedení, plynové a vodovodní potrubí. Před začátkem práce zkontrolujte pracovní oblast např. přístrojem na zjišťování kovů.

Zajistěte obrobek. Obrobek držený upínacím přípravkem je držen bezpečněji než ve Vaší ruce.

Držte elektronářadí dobře a pevně. Krátkodobě mohou nastat vysoké reakční momenty.

Neopracovávejte žádný materiál s obsahem hořčíku. Existuje nebezpečí požáru.

Neopracovávejte žádnou umělou hmotu zesílenou uhlíkovými vlákny a žádný materiál s obsahem azbestu. Tyto materiály jsou považovány za karcinogenní.

Je zakázáno šroubovat nebo nýtovat na elektronářadí štítky nebo značky. Poškozená izolace nenabízí žádnou ochranu proti úderu elektrickým proudem. Použijte nalepovací štítky.

Nepoužívejte žádné příslušenství, které nebylo speciálně vyvinuto nebo povoleno výrobcem elektronářadí. Bezpečný provoz není dán sám od sebe tím, že příslušenství lícuje na Vaše elektronářadí.

Pravidelně čistěte větrací otvory elektronářadí nekovovými nástroji. Ventilátor motoru vtahuje prach do tělesa. To může způsobit při nadměrném nahromadění kovového prachu elektrické ohrožení.

Před uvedením do provozu zkontrolujte vedení sítové přípojky a sítovou zástrčku na poškození.

Doporučení: elektronářadí provozujte vždy přes proudový chránič (RCD) s jmenovitým svodovým proudem 30 mA či méně.

Vibrace rukou či paží

V těchto pokynech uvedená úroveň vibrací byla změřena podle měřících metod normovaných v EN 62841 a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi.

Uvedená úroveň vibrací reprezentuje hlavní použití elektronářadí. Pokud ovšem bude elektronářadí nasazeno pro jiná použití, s odlišnými nasazovacími nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To může zatížení vibracemi po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, v nichž je stroj vypnutý nebo sice běží, ale fakticky není nasazen. To může zatížení vibracemi po celou pracovní dobu zřetelně zredukovat. Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinkem vibrací jako např.: údržba elektronářadí a nasazovacích nástrojů, udržování teplých rukou, organizace pracovních procesů.

Pokyny k obsluze.

Přepínač směru otáčení ovládejte pouze za stavu klidu motoru.

zašroubování provádějte s namontovaným hloubkovým dorazem.

SCT5-40M (**)/SCT5-40UM (**): zásobník šroubů smí být provozován pouze v poloze „směr otáčení vpravo“.

Nastavení kroutícího momentu (SCT5-40UX (\*\*)/ SCT5-40UM (\*\*)) (viz strana 5)

Nastavení z výroby odpovídá rozsahu pro menší až středně velké šrouby.

Utahovací moment je závislý i na síle, kterou je elektronářadí tlačeno proti šroubu.

Údržba a servis.

Při extrémních podmínkách nasazení se může při opracovávní kovů uvnitř elektronářadí usazovat vodivý prach.

Ochranná izolace elektronářadí může být narušena. Často vyfukujte větracími otvory vnitřní prostor elektronářadí pomocí suchého tlakového vzduchu bez oleje a předřadťe proudový chránič (Fl).

Je-li poškozeno přívodní vedení elektronářadí, musí být nahrazeno speciálně připraveným přívodním vedením, které je k dostání v servisu firmy FEIN.

Výrobky, které přišly do styku s azbestem, nesmějí být předány do opravy. Azbestem kontaminované výrobky zlikvidujte podle v dané zemi platných předpisů pro likvidaci odpadů s obsahem azbestu.

Aktuální seznam náhradních dílů tohoto elektronářadí naleznete na internetu na www.fein.com.

Následující díly můžete, je-li třeba, vyměnit sami: pracovní nástroje, hloubkový doraz, poutko na ruku, zásobník

Záruka a ručení.

Záruka na výrobek platí podle zákonných ustanovení země uvedení do provozu. Nad to navíc poskytuje firma FEIN záruku podle prohlášení o záruce výrobce FEIN.

V obsahu dodávky Vašeho elektronářadí může být obsažen i jen jeden díl příslušenství popsaného nebo zobrazeného v tomto návodu k obsluze.

Prohlášení o shodě.

Firma FEIN prohlašuje ve výhradní zodpovědnosti, že tento výrobek odpovídá příslušným ustanovením uvedeným na poslední straně tohoto návodu k obsluze.

Ochrana životního prostředí, likvidace.

Obaly, vyřazené elektronářadí a příslušenství dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Pre Vašu bezpečnost.

Pri práci ručné elektrické náradie dobre držte.

Pravidelne čistite vetracie otvory ručného elektrického náradia pomocou nejakých nekovových nástrojov.

Návod na používanie.

Nastavenie z výrobného závodu zodpovedá rozsahu pre malé až stredne velké skrutky.

Údržba a autorizované servisné stredisko.

Zákonná záruka a záruka výrobcu.

Techninè byla laikoma:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd
