SCT 5 40 X - Schrauber Fein - Kostenlose Bedienungsanleitung

Produkttyp	Handschrauber
Marke	Fein
Modell	SCT 5 40 X
Verwendung	Schrauben und Lösen von Schrauben für den Trockenbau
Stromversorgung	Netzanschluss (Netzkabel)
Werkzeugaufnahme	Innensechskant
Drehrichtung	Umschaltbar
Drehmoment einstellbar	Ja (bei Modellen SCT5-40UX und SCT5-40UM)
Tiefenanschlag	Integriert
Schraubenmagazin	Verfügbar (bei Modellen SCT5-40M und SCT5-40UM)
Doppelte Isolierung	Ja
Elektrischer Schutz	Fehlerstromschutzschalter 30 mA empfohlen
Wartung	Reinigen Sie die Lüftungsschlitze mit trockener ölfreier Druckluft
Vom Benutzer austauschbare Teile	Arbeitswerkzeuge, Tiefenanschlag, Handgelenkschlaufe, Magazin
Kundendienst	FEIN, Ersatzteile unter www.fein.com
Garantie	Gemäß den gesetzlichen Bestimmungen des Landes
Verwendung mit Stromgenerator	Ja, gemäß ISO 8528 Klasse G2

Häufig gestellte Fragen - SCT 5 40 X Fein

Wie stelle ich das Anzugsmoment ein?

Bei den Modellen SCT5-40UX und SCT5-40UM wird das Drehmoment mit einem Schalter eingestellt. Erhöhen oder verringern Sie das Drehmoment je nach Schraubengröße. Das Drehmoment hängt auch von der Andruckkraft ab.

Wie verwende ich den Tiefenanschlag?

Der Tiefenanschlag begrenzt die Schraubtiefe. Montieren Sie ihn am Werkzeug und stellen Sie die gewünschte Länge ein, damit der Schraubenkopf bündig oder versenkt ist.

Kann ich andere als die empfohlenen Schrauben verwenden?

Verwenden Sie ausschließlich von FEIN zugelassene Schrauben und Zubehör, um Sicherheit und Leistung zu gewährleisten. Die Verwendung nicht zugelassenen Zubehörs kann gefährlich sein.

Wie reinige ich das Werkzeug?

Reinigen Sie regelmäßig die Lüftungsschlitze mit nichtmetallischen Werkzeugen und blasen Sie trockene, ölfreie Druckluft hinein, um leitfähigen Staub zu entfernen.

Was tun, wenn das Netzkabel beschädigt ist?

Verwenden Sie es nicht. Das Kabel muss durch ein speziell vorbereitetes Kabel ersetzt werden, das beim FEIN-Kundendienst erhältlich ist.

Wie ändere ich die Drehrichtung?

Der Drehrichtungsschalter darf nur bei vollständigem Stillstand des Motors betätigt werden. Schalten Sie den Schalter in die rechte oder linke Position, um zu schrauben oder zu lösen.

Kann ich einen Stromgenerator verwenden?

Ja, sofern der Generator der Norm ISO 8528 Klasse G2 entspricht und der Klirrfaktor 10 % nicht überschreitet. Beachten Sie die nationalen Vorschriften.

Welches Zubehör ist zugelassen?

Verwenden Sie nur speziell von FEIN entwickeltes oder zugelassenes Zubehör. Das Werkzeug akzeptiert Innensechskant-Bits und Schnellspannschrauben.

Wie ersetze ich das Schraubenmagazin?

Das Magazin ist ein vom Benutzer austauschbares Teil. Entfernen Sie das alte Magazin und rasten Sie das neue gemäß den Montageanweisungen ein.

Was tun, wenn das Werkzeug mit Asbest in Kontakt gekommen ist?

Reparieren Sie das Werkzeug nicht. Entsorgen Sie es gemäß den nationalen Bestimmungen für asbesthaltige Abfälle. Bringen Sie es zu einer geeigneten Recyclingstelle.

BEDIENUNGSANLEITUNG SCT 5 40 X Fein

Originalbetriebsanleitung.

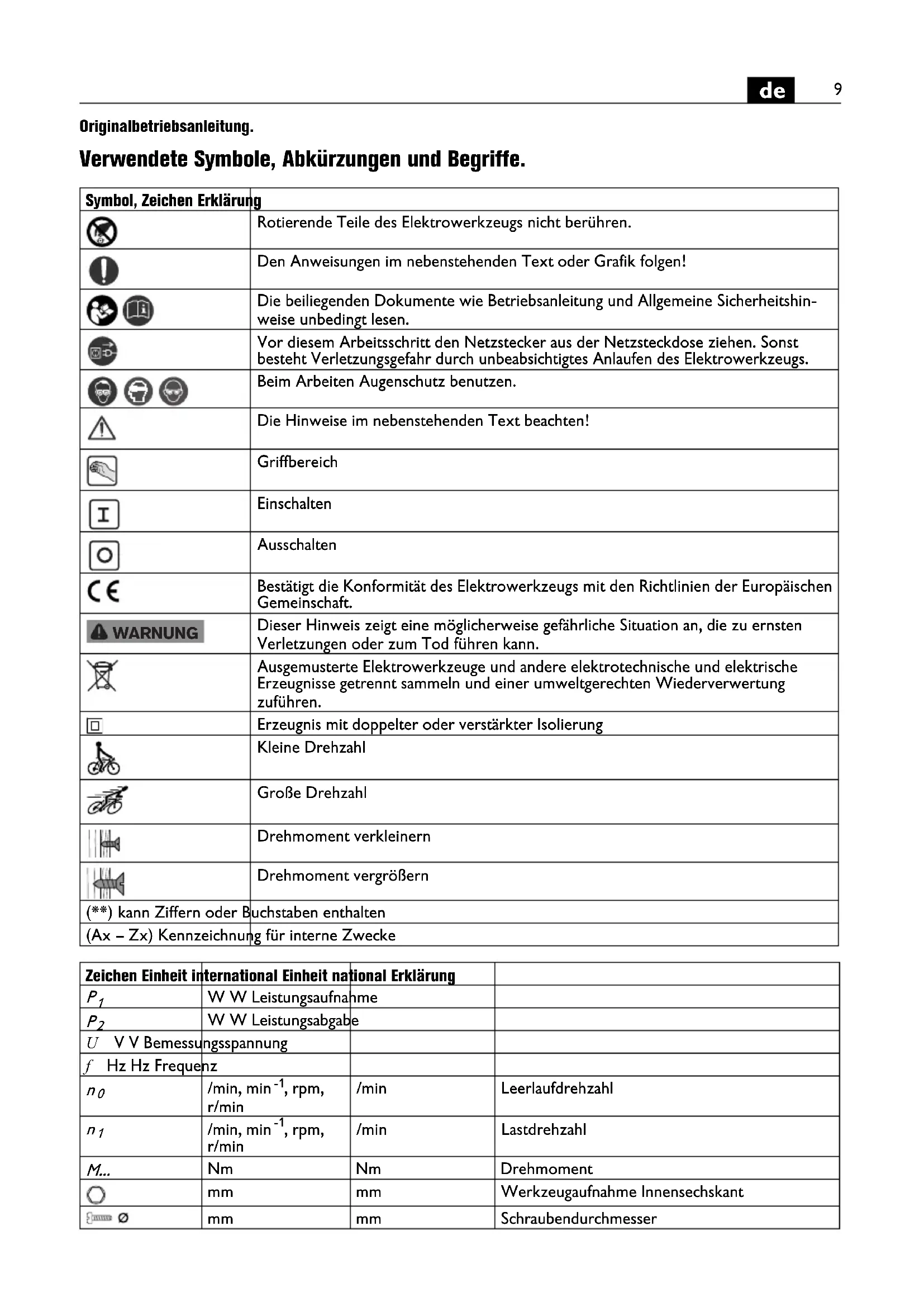

Verwendete Symbole, Abkürzungen und Begriffe.

Symbol, Zeichen Erklärung
	Rotierende Teile des Elektrowerkzeugs nicht berühren.
	Den Anweisungen im nebenstehenden Text oder Grafik folgen!
	Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise unbedingt lesen.
	Vor diesem Arbeitsschritt den Netzstecker aus der Netzsteckdose ziehen. Sonst besteht Verletzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs.
	Beim Arbeiten Augenschutz benutzen.
	Die Hinweise im nebenstehenden Text beachten!
	Griffbereich
	Einschalten
	Ausschalten
	Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft.
	Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verletzungen oder zum Tod führen kann.
	Ausgemusterte Elektrowerkzeuge und andere elektrotechnische und elektrische Erzeugnisse getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen.
	Erzeugnis mit doppelter oder verstärkter Isolierung
	Kleine Drehzahl
	Große Drehzahl
	Drehmoment verkleinern
	Drehmoment vergrößern
(**) kann Ziffern oder Buchstaben enthalten
(Ax - Zx) Kennzeichnung für interne Zwecke

Zeichen Einheit international Einheit national Erklärung
P_1	W W Leistungsaufnahme
P_2	W W Leistungsabgabe
U V V Bemessungsspannung
f Hz Hz Frequenz
n_0	/min, min ^-1 , rpm,r/min	/min	Leerlaufdrehzahl
n_1	/min, min ^-1 , rpm,r/min	/min	Lastdrehzahl
M...	Nm	Nm	Drehmoment
○	mm	mm	Werkzeugaufnahme Innensechskant
∅	mm	mm	Schraubendurchmesser
	kg kg Gewicht entsprechend EPTA-Procedure 01
L_pA	dB dB Schalldruckpegel
L_wA	dB dB Schallleistungspegel
L_pCpeak	dB dB Spitzenschalldruckpegel
K...			Unsicherheit
a	m/s2	m/s2	Schwingungsemissionswert nach EN 62841 (Vektorsumme dreier Richtungen)
a_h	m/s2	m/s2	Schwingungsemissionswert (Schrauben)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Basis- und abgeleitete Einheiten aus dem Internationalen Einheitensystem SI.

Zu Ihrer Sicherheit.

WARNING

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei

der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Verwenden Sie dieses Elektrowerkzeug nicht, bevor Sie diese Betriebsanleitung sowie die beiliegenden „Allgemeinen Sicherheitshinweise“

(Schriftennummer 3 41 30 465 06 0) gründlich gelesen und vollständig verstanden haben. Bewahren Sie die genannten Unterlagen zum späteren Gebrauch auf und überreichen Sie diese bei einer Weitergabe oder Veräußerung des Elektrowerkzeugs.

Beachten Sie ebenso die einschlägigen nationalen Arbeitsschutzbestimmungen.

Bestimmung des Elektrowerkzeugs:

handgeführter Schrauber zum Ein- und Ausdrehen von Schrauben, speziell für den Einsatz im Trockenbau mit Schnellbauschrauben, mit den von FEIN zugelassenen Einsatzwerkzeugen und Zubehör in wettergeschützter Umgebung.

Dieses Elektrowerkzeug ist auch für den Gebrauch an Wechselstromgeneratoren mit ausreichender Leistung gedacht, die der Norm ISO 8528, Ausführungsklasse G2 entsprechen. Dieser Norm wird insbesondere nicht entsprochen, wenn der sogenannte Klirrfaktor 10 % überschreitet. Im Zweifel informieren Sie sich über den von Ihnen benutzten Generator.

Beachten Sie dabei die Betriebsanleitung und die nationalen Vorschriften für die Installation und den Betrieb des Wechselstromgenerators.

Spezielle Sicherheitshinweise.

Halten Sie das Gerät an den isolierten Grifflächen, wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräte- teile unter Spannung setzen und zu einem elektrischen Schlag führen.

Achten Sie auf verdeckt liegende elektrische Leitungen, Gas- und Wasserrohre. Kontrollieren Sie vor Arbeitsbeginn den Arbeitsbereich z. B. mit einem Metallortungsgerät.

Sichern Sie das Werkstück. Ein mit einer Spannvorrichtung gehaltenes Werkstück ist sicherer gehalten als in Ihrer Hand.

Halten Sie das Elektrowerkzeug gut fest. Es können kurzzeitig hohe Reaktionsmomente auftreten.

Bearbeiten Sie kein magnesiumhaltiges Material. Es besteht Brandgefahr.

Bearbeiten Sie kein CFK (Kohlenstofffaserverstärkter Kunststoff) und kein asbesthaltiges Material. Diese gelten als krebserregend.

Es ist verboten Schilder und Zeichen auf das Elektrowerkzeug zu schrauben oder zu nieten. Eine beschädigte Isolierung bietet keinen Schutz gegen elektrischen Schlag. Verwenden Sie Klebeschilder.

Verwenden Sie kein Zubehör, das nicht speziell vom Elektrowerkzeughersteller entwickelt oder freigegeben wurde. Sicherer Betrieb ist nicht alleine dadurch gegeben, dass ein Zubehör auf Ihr Elektrowerkzeug passt.

Reinigen Sie regelmäßig die Lüftungsöffnungen des Elektrowerkzeugs mit nichtmetallischen Werkzeugen. Das Motorgebläse zieht Staub in das Gehäuse. Dies kann bei übermäßiger Ansammlung von Metallstaub elektrische Gefährdungen verursachen.

Prüfen Sie vor der Inbetriebnahme die Netzanschlussleitung und den Netzstecker auf Beschädigungen.

Empfehlung: Betreiben Sie das Elektrowerkzeug immer über einen Fehlerstromschutzschalter (RCD) mit Bemessungsfehlerstrom von 30 mA oder weniger.

Hand-Arm-Vibrationen

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 62841 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der

Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Bedienungshinweise.

Betätigen Sie den Drehrichtungsumschalter nur bei Stillstand des Motors.

SCT5-40X ( ^ )/SCT5-40M ( ^ )/SCT6-25 ( ^** ): Die Verschraubungen sind mit montiertem Tiefenanschlag auszuführen.

SCT5-40M (**)/SCT5-40UM (**): Das Schraubmagazin darf nur in Stellung „Drehrichtung rechts“ betrieben werden.

Drehmoment einstellen (SCT5-40UX (\*\*)/ SCT5-40UM (\*\*)) (siehe Seite 5)

Die Werkseinstellung entspricht dem Bereich für kleinere bis mittelgroße Schrauben.

Das Anzugsdrehmoment ist auch von der Kraft abhängig, mit der das Elektrowerkzeug gegen die Schraube gedrückt wird.

Instandhaltung und Kundendienst.

Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metallen leitfähiger Staub im Innern des Elektrowerkzeugs

absetzen. Die Schutzisolierung des Elektrowerkzeugs kann beeinträchtigt werden. Blasen Sie häufig den Innenraum des Elektrowerkzeugs durch die Lüftungsschlitze mit trockener und ölfreier Druckluft aus und schalten Sie einen Fehlerstrom-Schutzschalter (Fl) vor. Wenn die Anschlussleitung des Elektrowerkzeugs beschädigt ist, muss sie durch eine speziell vorgerichtete Anschlussleitung ersetzt werden, die über den FEIN-Kundendienst erhältlich ist.

Produkte, die mit Asbest in Berührung gekommen sind, dürfen nicht zur Reparatur gegeben werden. Entsorgen Sie mit Asbest kontaminierte Produkte entsprechend den im Land gültigen Vorschriften zur Entsorgung asbesthaltiger Abfälle.

Die aktuelle Ersatzteilliste dieses Elektrowerkzeuges finden Sie im Internet unter www.fein.com.

Folgende Teile können Sie bei Bedarf selbst austauschen: Einsatzwerkzeuge, Tiefenanschlag, Handschlaufe, Magazin

Gewährleistung und Garantie.

Die Gewährleistung auf das Erzeugnis gilt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbringens. Darüber hinaus leistet FEIN Garantie entsprechend der FEIN-Hersteller-Garantieerklärung.

Im Lieferumfang Ihres Elektrowerkzeugs kann auch nur ein Teil des in dieser Betriebsanleitung beschriebenen oder abgebildeten Zubehörs enthalten sein.

Konformitätserklärung.

Die Firma FEIN erklärt in alleiniger Verantwortung, dass dieses Produkt den auf der letzten Seite dieser Betriebsanleitung angegebenen einschlägigen Bestimmungen entspricht.

Technische Unterlagen bei: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Umweltschutz, Entsorgung.

Verpackungen, ausgemusterte Elektrowerkzeuge und Zubehör einer umweltgerechten Wiederverwertung zuführen.

D-73529 Schwäbisch Gmünd-Bargau

www.fein.com
