| Tip produs | Mașină de înșurubat portabilă |
| Marcă | Fein |
| Model | SCT 5 40 X |
| Utilizare | Înșurubarea și deșurubarea șuruburilor pentru construcții uscate |
| Alimentare | Rețea (cablu de alimentare) |
| Portsculă | Hexagon interior |
| Sens de rotație | Reversibil |
| Cuplu reglabil | Da (pe modelele SCT5-40UX și SCT5-40UM) |
| Opritor de adâncime | Integrat |
| Magazie de șuruburi | Disponibil (pe modelele SCT5-40M și SCT5-40UM) |
| Izolație dublă | Da |
| Protecție electrică | Întrerupător diferențial 30 mA recomandat |
| Întreținere | Curățați orificiile de ventilație cu aer comprimat uscat și fără ulei |
| Piese înlocuibile de utilizator | Scule de lucru, opritor de adâncime, curea, magazie |
| Serviciu post-vânzare | FEIN, piese de schimb pe www.fein.com |
| Garanție | Conform reglementărilor legale ale țării |
| Utilizare pe generator | Da, conform ISO 8528 clasa G2 |
Întrebări frecvente - SCT 5 40 X Fein
Întrebările utilizatorilor despre SCT 5 40 X Fein
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru șurubelniță în format PDF gratuit! Găsiți manualul dvs. SCT 5 40 X - Fein și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. SCT 5 40 X mărcii Fein.

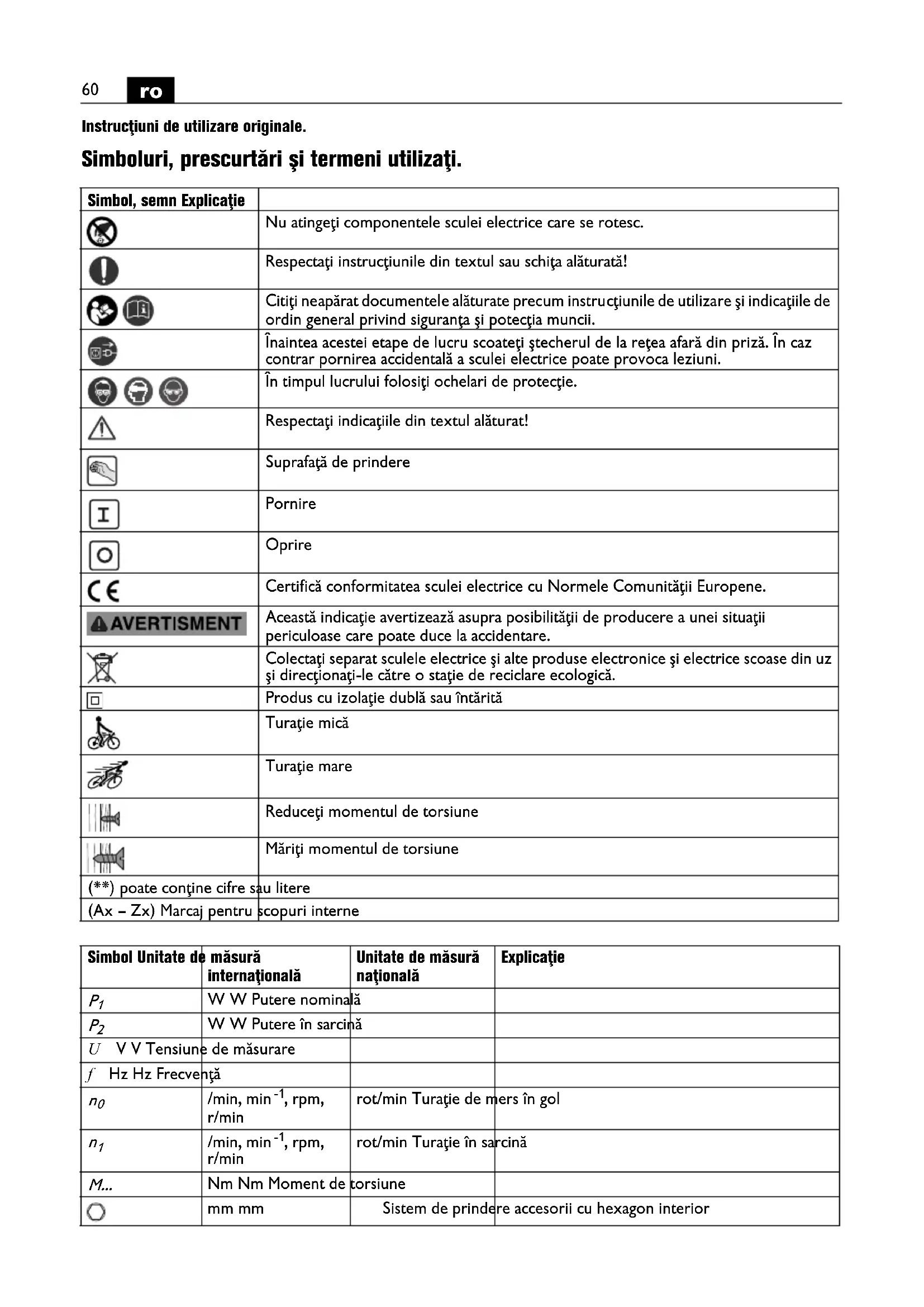

MANUAL DE UTILIZARE SCT 5 40 X Fein
Instrucțiuni de utilizare originale.
Simboluri, prescurtări și termeni utilizati.
| Simbol, semn Explicație | |||
 | Nu atingeți componentele sculei electrice care se rotesc. | ||
 | Respectați instrucțiunile din textul sau schița alăturată! | ||
 |  | Citiți neapărat documentele alăturate precum instrucțiunile de utilizare și indicațiile de ordin general privind siguranța și potecția muncii. | |
 | Înaintea acestei etape de lucru scoateți ștecherul de la rețea afară din priză. În caz contrar pornirea accidentală a sculei electrice poate provoca leziuni. | ||
 |  |  | În timpul lucrului folosiți ochelari de protecție. |
 | Respectați indicațiile din textul alăturat! | ||
 | Suprafață de prindere | ||
 | Pornire | ||
 | Oprire | ||
 | Certifică conformitatea sculei electrice cu Normele Comunității Europene. | ||
 | VERTISMENT | Această indicație avertizează asupra posibilității de producere a unei situații periculoase care poate duce la accidentare. | |
 | Colectați separat sculele electrice și alte produse electronice și electrice scoase din uz și direcționați-le către o stație de reciclare ecologică. | ||
| ≡∞ | Produs cu izolație dublă sau întărită | ||
 | Turație mică | ||
 | Turație mare | ||
 | Reduceți momentul de torsiune | ||
 | Măriți momentul de torsiune | ||
| (**) poate conține cifre sau litere | |||
| (Ax - Zx) Marcaj pentru scopuri interne | |||
(**) poate conține cifre sau litere
(Ax - Zx) Marcaj pentru scopuri interne
| Simbol Unitate de măsură internațională | Unitate de măsură națională | Explicație |
| P_1 | W W Putere nominală | |
| P_2 | W W Putere în sarcină | |
| U V V Tensiune de măsurare | ||
| f Hz Hz Frecvență | ||
| n_0 | /min, min ^-1 , rpm,r/min | rot/min Turație de mers în gol |
| n_1 | /min, min ^-1 , rpm,r/min | rot/min Turație în sarcină |
| M... | Nm Nm Moment de torsiune | |
| ○ | mm mm | Sistem de prindere accesorii cu hexagon interior |
| Simbol Unitate de | măsură internațională | Unitate de măsură națională | Explicație |
| mm mm Diametru șuruburi | |||
| kg kg Greutate conform EPTA-Procedure | 01 | ||
| L_pA | dB dB Nivel presiune sonoră | ||
| L_wA | dB dB Nivel putere sonoră | ||
| L_pCpeak | dB dB Nivel maxim putere sonoră | ||
| K... | Incertitudine | ||
| a | m/s2 | m/s2 | Valoarea vibrațiilor emise conform EN 62841 (suma vectorială a trei direcții) |
| a_h | m/s2 | m/s2 | Valoarea vibrațiilor emise (înșurubare) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | Unități de măsură de bază sau derivate din Sistemul Internațional SI. | |
Pentru siguranța dumneavoastră.
AVERTISMENT
Citiți toate instrucțiunile și indicațiile privind siguranța și
protectia muncii. Nerespectarea instrucțiunilor și indicațiilor privind siguranța și protectia muncii poate duce la electrocutare, incendiu și/sau provoca leziuni grave.
Păstrați în vederea unei utilizări viitoare toate instrucțiunile și indicațiile privind siguranța și protecția muncii.
Nu folosiți această sculă electrică înainte de a citi temeinic și a înțelege în întregime prezentele instrucțiuni de utilizare cât și „Instrucțiunile de
ordin general privind siguranța și protecția muncii" (număr document 3 41 30 465 06 0) alăturate. Păstrați documentația amintită în vederea unei utilizări ulterioare și transmiteți-le mai departe în cazul predării sau înstrăinării sculei electrice.
Respectați deasemenea normele naționale de protecția muncii.
Destinația sculei electrice:
şurubelniţă manuală pentru înşurubarea și deşurubarea de şuruburi, adecvată în special pentru prinderea şuruburilor cu filet rapid în gips carton, cu ajutorul accesoriiilor admise de FEIN, în mediu protejat împotriva intemperiilor.
Această sculă electrică este concepută și pentru alimentare de la generatoare de curent alternativ având o putere corespunzătoare, care satisfac cerințele standardului ISO 8528, clasa de execuție G2. Se consideră că cerințele standardului nu sunt respectate în special în cazul în care așa numitul coeficient al distorsiunilor de neliniaritate depășește 10 %. În caz de dubiu informați-vă cu privire la generatorul pe care îl utilizați.
Respectați instrucțiunile de folosire și dispozițiile naționale pentru instalarea și exploatarea generatorului de curent alternativ.
Instrucțiuni speciale privind siguranța și protecția muncii.
Tineți scula electrică numai de mânerele izolate atunci când executați lucrări în decursul cărora șurubul poate atinge conductori electrici ascunși sau propriul cablu de alimentare. Contactul șurubului cu un conductor electric aflat sub tensiune poate pune sub tensiune și componentele metalice ale sculei electrice și duce la electrocutare.
Aveți grijă la conductorii electrici ascunși, conductele de gaz și de apă ascunse. Înainte de a începe lucrul controlați, de ex. cu un detector de metale, sectorul de lucru.
Asigurați piesa de lucru. O piesă de lucru fixată cu un dispozitiv de prindere este ținută mai sigur decât atunci când o prindeți numai cu mâna.
Prindeți strâns scula electrică. Pentru scurt timp pot apărea forțe de reacție puternice.
Nu prelucrați materiale care conțin magneziu. Există pericol de incendiu.
Nu prelucrați CFK (material pastic armat cu fibre carbon) și nici materiale care conțin azbest. Acestea sunt considerate a fi cancerigene.
Este interzisă înșurubarea sau nituirea de plăcuțe și embleme pe scula electrică. O izolație deteriorată nu oferă protectie împotriva electrocutării. Folosiți etichete autocolante.
Nu folosiți accesorii care nu au fost realizate sau autorizate în mod special de fabricantul sculei electrice. Utilizarea în condiții de siguranță nu este garantată numai prin faptul că accesoriiul respectiv se potrivește la scula dumneavoastră electrică.
Curățați regulat orificiile de aerisire ale sculei electrice cu unelte nemetalice. Ventilatorul trage praful în carcasă. Acest fapt poate cauza pericole electrice în cazul acumulării excesive de pulberi metalice, generând pericole electrice.
Înaintea punerii în funcțiune verificați dacă cablul de alimentare și ștecherul nu sunt deteriorate.
Recomandare: conectați scula electrică întotdeauna printr-un întrerupător cu protecție diferențială (RCD), cu un curent de defect măsurat de 30 mA sau mai mic.
Vibratii mână-braț
Nivelul vibrațiilor specificat în prezentele instrucțiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 62841 și poate fi utilizat la compararea sculelor electrice între ele.
Nivelul specificat al vibrațiilor se referă la utilizările principale ale sculei electrice. Desigur în cazul în care scula electrică va fi folosită pentru alte utilizări, cu dispositive de lucru neautorizate sau nu va beneficia de o întreținere corespunzătoare, nivelul vibrațiilor poate fi diferit. Aceasta poate mări considerabil expunerea la vibrații calculată pe tot intervalul de lucru.
Pentru o evaluare precisă a expunerii la vibrații ar trebui luate în considerare și perioadele de timp în care scula electrică este oprită sau este în funcțiune dar nu este folosită efectiv. Aceasta ar putea reduce semnificativ expunerea la vibrații calculată cumulativ pe întregul interval de lucru.
Adoptați măsuri suplimentare privind siguranța, pentru a proteja operatorul împotriva efectelor vibrațiilor, ca de exemplu: întreținerea sculei electrice și a dispozitivelor de lucru, menținerea la cald a mâinilor, organizarea rațională a proceselor de lucru.
Instrucțiuni de utilizare.
Actionați comutatorul direcției de rotație numai când motorul este oprit.
Inşurubările se vor efectua cu limitatorul de reglare a adâncimii montat.
SCT5-40M (**)/SCT5-40UM (**): Magazia de şuruburi poate fi utilizată numai poziția corespunzătoare direcției spre dreapta a rotației.
Reglarea momentului de torsiune
(SCT5-40UX ( ^** )/SCT5-40UM ( ^** )) (vezi pagina 5)
Reglajul din fabrică corespunde domeniului adecvat şuruburilor de dimensiuni mai mici până la medii.
Momentul de strângere depinde și de forța cu care se apasă scula electrică pe şurub.
Întreținere și asistență service post-vânzări.
În condiții de utilizare extrem de grele, la prelucrarea metalelor, în interiorul sculei electrice se poate depune praf metallic bun
conducător electric. Izolația de protecție a sculei electrice poate fi afectată. Suflați frecvent interiorul sculei electrice prin fantele de aerisire cu aer comprimat uscat, fără ulei și legați în serie un întrerupător automat de protecție la curent rezidual FI/RCD.
În cazul în care cablul de alimentare al sculei elecrice este deteriorat, el trebuie înlocuit cu un cablu de alimentare special pregătit dinainte, disponibil la centrele de asistență service post-vânzări FEIN.
Produsele care au intrat în contact cu azbestul, nu trebuie date la reparat. Eliminați produsele contaminate cu azbest conform reglementărileor în vigoare în țara dumneavoastră privind eliminarea deșeurilor care conțin azbest.
Găsiți lista actuală de piese de schimb pentru această sculă electrică pe internet, la www.fein.com.
Puteți schimba și singuri, dacă este necesar, următoarele piese: accesorii, limitator de reglare a adâncimii, curea de mână, magazie
Garantia legală de conformitate și garanția comercială.
Garantia legală de conformitate a produsului se acordă conform reglementărilor legale din țara punerii în circulație a acestuia. În plus, FEIN acordă o garanție comercială conform certificatului de garanție al producătorului FEIN.
Setul de livrare al sculei dumneavoastră electrice poate să cuprindă numai o parte a accesoriiilor descrise sau illustrate în prezentele instrucțiuni de folosire.
Declaratie de conformitate.
Firma FEIN declară pe proprie răspundere că acest produs corespunde prevederilor specificate la ultima pagină a prezentelor instrucțiuni de utilizare.
Documentatie tehnica la: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Protectția mediului înconjurător, eliminare.
Ambalajele, sculele electrice și accesoriiile scoase din uz trebuie direcționate către o stație de reciclare ecologică.
