Τύπος προϊόντος	Ασύρματο κρουστικό δράπανο
Μάρκα	Milwaukee
Μοντέλο	M12 H402C
Ονομαστική τάση	12 V (εναλλάξιμη μπαταρία Li-Ion)
Ταχύτητα χωρίς φορτίο	0 - 800 min⁻¹
Κρούση υπό φορτίο	0 - 5350 min⁻¹
Ισχύς κρούσης (EPTA 05/2009)	0,9 J
Μέγιστη ροπή (μπαταρία 1,5 Ah)	32 Nm
Μέγιστη ροπή (μπαταρία 3,0 Ah)	40 Nm
Διάμετρος διάτρησης σε σκυρόδεμα	13 mm
Διάμετρος διάτρησης σε χάλυβα	8 mm
Διάμετρος διάτρησης σε ξύλο	10 mm
Βάρος (με μπαταρία 1,5 Ah)	1,6 kg
Βάρος (με μπαταρία 3,0 Ah)	1,8 kg
Στάθμη ηχητικής πίεσης (K=3 dB)	81,5 dB(A)
Στάθμη ηχητικής ισχύος (K=3 dB)	92,5 dB(A)
Δόνηση (κρουστική διάτρηση σε σκυρόδεμα)	6,7 m/s² (K=1,5 m/s²)
Τροφοδοσία	Εναλλάξιμη μπαταρία Li-Ion 12 V (σειρά M12)
Ασφάλεια	Πρόσθετη μονωμένη λαβή, υποχρεωτική ακουστική προστασία, διακοπή σε περίπτωση μπλοκαρίσματος
Συντήρηση	Καθαρίζετε τα ανοίγματα εξαερισμού, αντικατάσταση ψηκτρών σε εξουσιοδοτημένο κέντρο σέρβις Milwaukee
Ανταλλακτικά	Εξαρτήματα Milwaukee, ανταλλακτικά Milwaukee, εξουσιοδοτημένο σέρβις μετά την πώληση
Πρότυπα	EN 60745, EN 55014, οδηγία 2011/65/ΕΕ, 2006/42/ΕΚ

Συχνές ερωτήσεις - M12 H402C MILWAUKEE

Ποια είναι η τάση του δράπανου Milwaukee M12 H402C;

Το δράπανο Milwaukee M12 H402C λειτουργεί με εναλλάξιμη μπαταρία Li-Ion 12 V της σειράς M12.

Ποια υλικά μπορώ να τρυπήσω με αυτό το μοντέλο;

Μπορείτε να τρυπήσετε σκυρόδεμα (έως 13 mm), χάλυβα (έως 8 mm), ξύλο (έως 10 mm) και πλαστικά υλικά.

Πώς να συντηρήσω το δράπανο M12 H402C;

Διατηρείτε τα ανοίγματα εξαερισμού καθαρά. Η αντικατάσταση των ψηκτρών (καρβουνάκια) πρέπει να γίνεται από εξουσιοδοτημένο κέντρο σέρβις Milwaukee για να εξασφαλιστεί η διάρκεια ζωής του εργαλείου.

Ποια είναι η ισχύς κρούσης αυτού του κρουστικού δράπανου;

Η ισχύς κρούσης είναι 0,9 J σύμφωνα με τη διαδικασία EPTA 05/2009.

Ποια εξαρτήματα είναι διαθέσιμα για αυτό το μοντέλο;

Η Milwaukee προσφέρει μια γκάμα εξαρτημάτων (τρυπάνια, μύτες κ.λπ.) συμβατών, που αναφέρονται στον κατάλογο εξαρτημάτων. Χρησιμοποιείτε μόνο ανταλλακτικά Milwaukee.

Πώς να φορτίσω την μπαταρία M12;

Χρησιμοποιείτε αποκλειστικά τον φορτιστή του συστήματος M12. Μην φορτίζετε άλλες μπαταρίες. Για βέλτιστη διάρκεια ζωής, φορτίστε πλήρως την μπαταρία μετά τη χρήση και αποθηκεύστε την σε στεγνό μέρος.

Μπορώ να χρησιμοποιήσω αυτό το δράπανο για βίδωμα;

Ναι, η μέγιστη ροπή (έως 40 Nm με μπαταρία 3,0 Ah) επιτρέπει το βίδωμα σε διάφορα υλικά. Χρησιμοποιήστε το κατάλληλο εξάρτημα.

Ποιες είναι οι οδηγίες ασφαλείας που πρέπει να ακολουθούνται;

Φοράτε ακουστική προστασία (ηχητική στάθμη > 81 dB), προστατευτικά γυαλιά και χρησιμοποιείτε την πρόσθετη λαβή. Πριν από οποιαδήποτε επέμβαση, αφαιρέστε την μπαταρία. Αποφύγετε την επαφή με κρυφά ηλεκτρικά καλώδια.

Τι να κάνετε σε περίπτωση μπλοκαρίσματος του εργαλείου;

Απενεργοποιήστε αμέσως το εργαλείο. Μην το ενεργοποιείτε ξανά όσο είναι μπλοκαρισμένο, γιατί μπορεί να προκαλέσει ανάκρουση. Εντοπίστε και εξαλείψτε την αιτία του μπλοκαρίσματος (σφήνωμα, υλικό που διαπερνάται, υπερφόρτωση).

Πώς να ανακυκλώσω την μπαταρία στο τέλος της ζωής της;

Μην πετάτε την μπαταρία στη φωτιά ούτε στα οικιακά απορρίμματα. Παραδώστε την σε ένα εγκεκριμένο σημείο συλλογής ή σε εξειδικευμένο έμπορο. Η Milwaukee προσφέρει ένα σύστημα οικολογικής διάθεσης.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ M12 H402C MILWAUKEE

Πρωτότυπο οδηγιών χρήσης

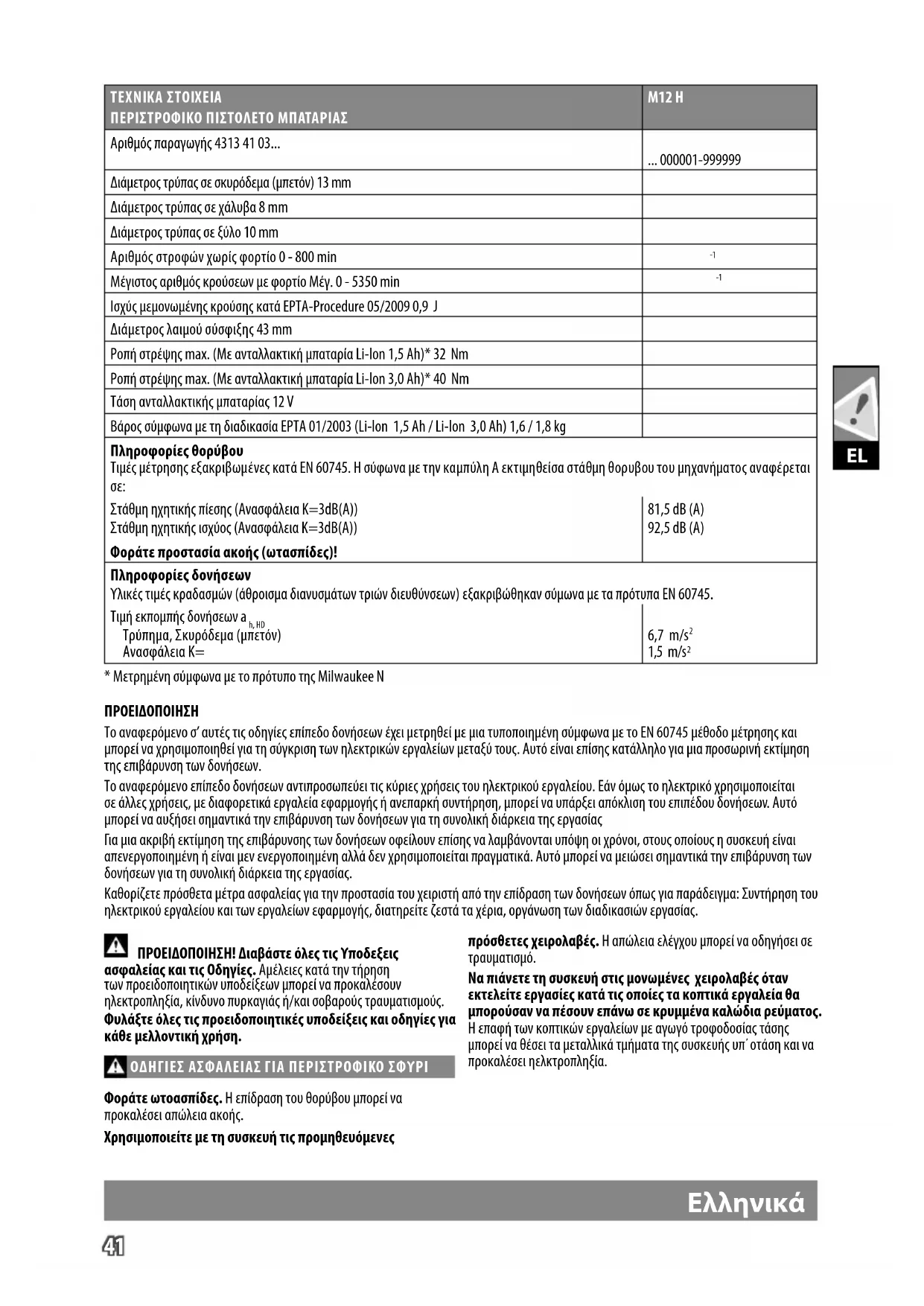

TEXNIKA STOIXEIAПЕРІЗТРОФІКО ПІЗТОЛЕТО МПАТАРИАЗ	M12 H
Αριθμός παραγωγής 4313 41 03...	... 000001-999999
Διάμετρος τρύπας σε σκυρόδεμα (μπετόν) 13 mm
Διάμετρος τρύπας σε χάλυβα 8 mm
Διάμετρος τρύπας σε ξύλο 10 mm
Αριθμός στροφών χωρίς φορτίο 0 - 800 min	-1
Μέγιστος αριθμός κρούσεων με φορτίο Μέγ. 0 - 5350 min	-1
Ισχύς μεμονωμένης κρούσης κατά EPTA-Procedure 05/2009 0,9 J
Διάμετρος λαιμού σύσφιξης 43 mm
Ροπή στρέψης max. (Με ανταλλακτική μπαταρία Li-Ion 1,5 Ah)* 32 Nm
Ροπή στρέψης max. (Με ανταλλακτική μπαταρία Li-Ion 3,0 Ah)* 40 Nm
Τάση ανταλλακτικής μπαταρίας 12 V
Βάρος σύμφωνα με τη διαδικασία EPTA 01/2003 (Li-Ion 1,5 Ah / Li-Ion 3,0 Ah) 1,6 / 1,8 kg
Πληροφορίες θορύβουΤιμές μέτρησης εξακριβωμένες κατά EN 60745. Η σύφωνα με την καμπύλη Α εκτιμηθείσα στάθμη θορυβου του μηχανήματος αναφέρεται σε:Στάθμη ηχητικής πίεσης (Ανασφάλεια K=3dB(A))Στάθμη ηχητικής ισχύος (Ανασφάλεια K=3dB(A))Φοράτε προστασία ακοής (ωτασπίδες)!	81,5 dB (A)92,5 dB (A)
Πληροφορίες δονήσεωνΥλικές τιμές κραδασμών (άθροισμα διανυσμάτων τριών διευθύνσεων) εξακριβώθηκαν σύμωνα με τα πρότυπα EN 60745.Τιμή εκπομπής δονήσεων a_h,HD Τρύπημα, Σκυρόδεμα (μπετόν)Ανασφάλεια K=	6,7 m/s ^2 1,5 m/s ^2

* Μετρημένη σύμφωνα με το πρότυπο της Milwaukee N

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Το αναφερόμενο σ' αυτές τις οδηγίες επίπεδο δονήσεων έχει μετρηθεί με μια τυποποιημένη σύμφωνα με το EN 60745 μέθοδο μέτρησης και μπορεί να χρησιμοποιηθεί για τη σύγκριση των ηλεκτρικών εργαλείων μεταξύ τους. Αυτό είναι επίσης κατάλληλο για μια προσωρινή εκτίμηση της επιβάρυνση των δονήσεων.

Το αναφερόμενο επίπεδο δονήσεων αντιπροσωπεύει τις κύριες χρήσεις του ηλεκτρικού εργαλείου. Εάν όμως το ηλεκτρικό χρησιμοποιείται σε άλλες χρήσεις, με διαφορετικά εργαλεία εφαρμογής ή ανεπαρκή συντήρηση, μπορεί να υπάρξει απόκλιση του επιπέδου δονήσεων. Αυτό μπορεί να αυξήσει σημαντικά την επιβάρυνση των δονήσεων για τη συνολική διάρκεια της εργασίας

Για μια ακριβή εκτίμηση της επιβάρυνσης των δονήσεων οφείλουν επίσης να λαμβάνονται υπόψη οι χρόνοι, στους οποίους η συσκευή είναι απενεργοποιημένη ή είναι μεν ενεργοποιημένη αλλά δεν χρησιμοποιείται πραγματικά. Αυτό μπορεί να μειώσει σημαντικά την επιβάρυνση των δονήσεων για τη συνολική διάρκεια της εργασίας.

Καθορίζετε πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή από την επίδραση των δονήσεων όπως για παράδειγμα: Συντήρηση του ηλεκτρικού εργαλείου και των εργαλείων εφαρμογής, διατηρείτε ζεστά τα χέρια, οργάνωση των διαδικασιών εργασίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε όλες τις Υποδεξεις

ασφαλείας και τις Οδηγίες. Αμέλειες κατά την τήρηση των προειδοποιητικών υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, κίνδυνο πυρκαγιάς ή/και σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση.

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΠΕΡΙΣΤΡΟΦΙΚΟ ΣΦΥΡΙ

Φοράτε ωτοασπίδες. Η επίδραση του θορύβου μπορεί να προκαλέσει απώλεια ακοής.

Χρησιμοποιείτε με τη συσκευή τις προμηθευόμενες

πρόσθετες χειρολαβές. Η απώλεια ελέγχου μπορεί να οδηγήσει σε τραυματισμό.

Να πιάνετε τη συσκευή στις μονωμένες χειρολαβές όταν εκτελείτε εργασίες κατά τις οποίες τα κοπτικά εργαλεία θα μπορούσαν να πέσουν επάνω σε κρυμμένα καλώδια ρεύματος.

Η επαφή των κοπτικών εργαλείων με αγωγό τροφοδοσίας τάσης μπορεί να θέσει τα μεταλλικά τμήματα της συσκευής υπ' οτάση και να προκαλέσει ηελκτροπληξία.

Περαιτέρω οδηγίες ασφαλείας και χρήσεως

Χρησιμοποιείτε προστατευτικό εξοπλισμό. Κατά την εργασία με τη μηχανή φοράτε πάντα προστατευτικά γυαλιά. Συνιστούμε επίσης προστατευτική ενδυμασία όπως επίσης μάσκα προστασίας αναπνοής, προστατευτικά γάντια, σταθερά και ασφαλή στην ολίσθηση υποδήματα, κράνος και ωτοασπίδες.

Η δημιουργούμενη κατά την εργασία σκόνη είναι συχνά επιβλαβής για την υγεία και δεν πρέπει να έρχεται σε επαφή με το σώμα. Χρησιμοποιείτε μια διάταξη αναρρόφησης της σκόνης και φοράτε επιπλέον μια κατάλληλη προσωπίδα προστασίας από τη σκόνη. Απομακρύνετε επιμελώς τη μαζεμένη σκόνη, π.χ. με αναρρόφηση. Μην επεξεργάζεστε επικίνδυνα για την υγεία υλικά (π.χ. αμίαντος). Κατά τις εργασίες σε τοίχο, οροφή ή δάπεδο προσέχετε για τυχόν ηλεκτρικά καλώδια και για σωλήνες αερίου και νερού.

Ασφαλίστε το προς κατεργασία κομμάτι στη μέγγενη ή με μια άλλη διάταξη στερέωσης. Μη ασφαλισμένα προς κατεργασία κομμάτια μπορεί να προκαλέσουν σοβαρούς τραυματισμούς και ζημίες.

Σε περίπτωση μπλοκαρίσματος της αρίδας απενεργοποιείστε αμέσως τη συσκευή! Μην ενεργοποιείτε εκ νέου τη συσκευή όσο η αρίδα είναι μπλοκαρισμένη. Σ' αυτή τη περίπτωση θα μπορούσε να προκύψει υψηλή ροπή αντίδρασης. Βρείτε την αιτία του μπλοκαρίσματος της αρίδας και ξεμπλοκάρετέ την λαμβάνοντας υπόψη τις οδηγίες ασφαλείας.

Πιθανές αιτίες γι' αυτό θα μπορούσαν να είναι:

• Η αρίδα μάγκωσε με το προς κατεργασία κομμάτι.
• Θραύση του επεξεργαζόμενου υλικού
• Υπερφόρτωση του ηλεκτρικού εργαλείου.

Μην απλώνετε τα χέρια σας στην επικίνδυνη περιοχή της μηχανής όταν είναι σε λειτουργία.

Η θερμοκρασία της αρίδας μπορεί να φτάσει σε υψηλά επίπεδα κατά τη λειτουργία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος εγκαύματος

- κατά την αλλαγή εργαλείου (αρίδας)

- κατά την απόθεση της συσκευής

Τα γρέζια ή οι σκλήθρες δεν επιτρέπεται να απομακρύνονται όσο η μηχανή βρίσκεται σε λειτουργία.

Πριν από κάθε εργασία στη μηχανή αφαιρείτε την ανταλλακτική μπαταρία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Για να αποτρέπεται τον κίνδυνο πυρκαγιάς λόγω βραχυκυκλώματος, τραυματισμούς ή ζημιές του προϊόντος, να μη βυθίζετε το εργαλείο, τον ανταλλακτικό συσσωρευτή ή τη συσκευή φόρτισης σε υγρά και να φροντίζετε, ώστε να μη διεισδύουν υγρά στις συσκευές και τους συσσωρευτές. Διαβρωτικές ή αγώγιμες υγρές ουσίες, όπως αλατόνερο, ορισμένες χημικές ουσίες και λευκαντικά ή προϊόντα που περιέχουν λευκαντικά, μπορεί να προκαλέσουν βραχυκύκλωμα. Φορτίζετε τις ανταλλακτικές μπαταρίες του συστήματος M18 μόνο με φορτιστές του συστήματος M18. Μη φορτίζετε μπαταρίες από άλλα συστήματα.

Μην ανοίγετε τις ανταλλακτικές μπαταρίες και τους φορτιστές και χρησιμοποιείτε για αποθήκευση μόνο στεγνούς χώρους. Προστατεύετε τις ανταλλακτικές μπαταρίες και τους φορτιστές από την υγρασία.

ΜΠΑΤΑΡΙΕΣ

Επαναφορτίζετε τις ανταλλακτικές μπαταρίες που δεν έχουν χρησιμοποιηθεί για μεγαλύτερο χρονικό διάστημα πριν τη χρήση.

Μια θερμοκρασία πάνω από 50°C μειώνει την ισχύ της ανταλλακτικής μπαταρίας. Αποφεύγετε τη θέρμανση για μεγαλύτερο χρονικό διάστημα από τον ήλιο ή τις συσκευές θέρμανσης.

Διατηρείτε τις επαφές σύνδεσης στο φορτιστή και στην ανταλλακτική μπαταρία καθαρές.

Για μια άριστη διάρκεια ζωής πρέπει μετά τη χρήση οι μπαταρίες να φορτιστούν πλήρως.

Για μια κατά το δυνατόν μεγάλη διάρκεια ζωής οι μπαταρίες μετά τη φόρτιση οφείλουν να αφαιρεθούν από το φορτιστή.

Για την αποθήκευση της μπαταρίας για διάστημα μεγαλύτερο των 30 ημερών:

Μην πετάτε τις μεταχειρισμένες ανταλλακτικές μπαταρίες στη φωτιά ή στα οικιακά απορρίμματα. Η Milwaukee προσφέρει μια απόσυροη των παλιών ανταλλακτικών μπαταριών σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος, ρωτήστε παρακαλώ σχετικά στο ειδικό κατάστημα πώλησης.

Μην αποθηκεύετε τις ανταλλακτικές μπαταρίες μαζί με μεταλλικά αντικείμενα (κίνδυνος βραχυκυκλώματος).

Στη θήκη υποδοχής των ανταλλακτικών μπαταριών του φορτιστή δεν επιτρέπεται να φθάνουν μεταλλικά αντικείμενα (κίνδυνος βραχυκυκλώματος).

'Отан υπάρχει υπερβολική καταπόνηση ή υψηλή θερμοκρασία μπορεί να τρέξει υγρό μπαταρίας από τις χαλασμένες επαναφορτιζόμενες μπαταρίες. Αν έρθετε σε επαφή με υγρό μπαταρίας να πλυθήτε αμέσως με νερό και σαπούνι. Σε περίπτωση επαφής με τα μάτια να πλυθήτε σχολαστικά για τουλάχιστον 10 λεπτά και να αναζητήσετε αμέσως ένα γιατρό.

ΜΕΤΑΦΟΡΑ ΤΩΝ ΜΠΑΤΑΡΙΩΝ ΙΟΝΤΩΝ ΛΙΘΙΟΥ

Οι μπαταρίες ιόντων λιθίου υπόκεινται στις απαιτήσεις των νομικών διατάξεων για την μεταφορά επικινδύνων εμπορευμάτων.

Η μεταφορά τέτοιων μπαταριών πρέπει να πραγματοποιείται τηρώντας τους τοπικούς, εθνικούς και διεθνής κανονισμούς και τις αντίστοιχες διατάξεις.

Επιτρέπεται η μεταφορά τέτοιων μπαταριών στο δρόμο χωρίς περαιτέρω απαιτήσεις.

Η εμπορική μεταφορά μπαταριών ιόντων λιθίου από εταιρείες μεταφορών υπόκειται στις απαιτήσεις των νομικών διατάξεων για την μεταφορά επικινδύνων εμπορευμάτων. Οι προετοιμασίες αποστολής και η μεταφορά πραγματοποιούνται αποκλειστικά από ειδικά εκπαιδευμένα πρόσωπα. Η συνολική διαδικασία συνοδεύεται από εξειδικευμένο προσωπικό.

Κατά τη μεταφορά μπαταριών ιόντων λιθίου πρέπει να προσέχετε τα εξής:

Φροντίστε τα σημεία επαφών να είναι προστατευμένα και μονωμένα ώστε να αποφευχθούν βραχυκυκλώματα. Προσέξτε το πακέτο μπαταριών να είναι σταθερό μέσα στη συσκευασία και να μη γλιστρά. Η μεταφορά μπαταριών που παρουσιάζουν φθορές ή διαρροές δεν επιτρέπεται. Για περισσότερες πληροφορίες απευθυνθείτε στην εταιρεία μετάφορων.

ΧΡΗΣΗ ΣΥΜΦΩΝΑ ΜΕ ΤΟ ΣΚΟΠΟ ΠΡΟΟΡΙΣΜΟΥ

Το κρουστικό τρυπάνι με μπαταρία μπορεί να χρησιμοποιηθεί γενικά για κρουστικό τρύπημα σε πετρώματα και για τρύπημα σε ξύλο, μέταλλο και πλαστικό ανεξάρτητα από το αν υπάρχει παροχή ρεύματος.

ΣΥΝΤΗΡΗΣΗ

Διατηρείτε πάντοτε τις σχισμές εξαερισμού της μηχανής καθαρές.

Σε περίπτωση που οι ψήκτρες (καρβουνάκια) είναι φθαρμένες πρέπει εκτός της αλλαγής τους να εκτελεστεί και ένα σέρβις σε ένα συμβεβλημένο συνεργείο. Αυτό μεγαλώνει τη διάρκεια ζωής της μηχανής και εγγυάται μια συνεχή ετοιμότητα λειτουργίας.

Χρησιμοποιείτε μόνο αξεσουάρ Milwaukee και ανταλλακτικά Milwaukee. Εξαρτήματα, που η αλλαγή τους δεν περιγράφεται, αντικαθιστώνται σε μια τεχνική υποστήριξη της Milwaukee (βλέπε φυλλάδιο εγγύηση/ διευθύνσεις τεχνικής υποστήριξης).

'Отαν χρειάζεται, μπορείτε να ζητήσετε ένα σχέδιο συναρμολόγησης της συσκευής, δίνοντας τον τύπο της μηχανής και αριθμό στην πινακίδα ισχύος, από το κέντρο σέρβις ή απευθείας από τη φίρμα Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

ΔΗΛΩΣΗ ΠΙΣΤΟΤΗΤΑΣ ΕΚ

Δηλώνουμε με αποκλειστική μας ευθύνη, ότι το προϊόν που περιγράφεται στα «Τεχνικά Χαρακτηριστικά» συμμορφώνεται με όλες τις σχετικές διατάξεις των οδηγιών

2011/65/EE

2000/14/EK

2006/42/EK

2014/30/EE

και έχουν εφαρμοστεί τα ακόλουθα εναρμονισμένα πρότυπα

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 50581:2012

Εξουσιοδοτημένος να συντάξει τον τεχνικό φάκελο.

Techtronic Industries GmbH

Παρακαλώ διαβάστε σχολαστικά τις οδηγίες χρήσης πριν από την έναρξη λειτουργίας.

ΠΡΟΣΟΧΗ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ΚΙΝΔΥΝΟΣ!

Πριν από κάθε εργασία στη μηχανή αφαιρείτε την ανταλλακτική μπαταρία.

Εξαρτήματα - Δεν περιλαμβάνονται στα υλικά παράδοσης, συνιστούμενη προσθήκη από το πρόγραμμα εξαρτημάτων.

Ηλεκτρικά μηχανήματα, μπαταρίες/συσσωρευτές δεν επιτρέπεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα. Ηλεκτρικά μηχανήματα και συσσωρευτές συλλέγονται ξεχωριστά και παραδίδονται προς ανακύκλωση με τρόπο φιλικό προς το περιβάλλον σε επιχείρηση επεξεργασίας απορριμμάτων. Ενημερωθείτε από τις τοπικές υπηρεσίες ή από ειδικευμένους εμπόρους σχετικά με κέντρα ανακύκλωσης και συλλογής απορριμμάτων.

Σήμα συμμόρφωσης CE

UkrSEPRO σήμα πιστότητας.

EurAsian σήμα πιστότητας.
