Toote tüüp	Juhtmevaba perforaator
Bränd	Milwaukee
Mudel	M12 H402C
Nimipinge	12 V (vahetatav Li-Ion aku)
Tühikäigu kiirus	0 - 800 p/min
Löökpuurimine (koormuse all)	0 - 5350 p/min
Löögijõud (EPTA 05/2009)	0,9 J
Maks. pöördemoment (aku 1,5 Ah)	32 Nm
Maks. pöördemoment (aku 3,0 Ah)	40 Nm
Betooni puurimise läbimõõt	13 mm
Terase puurimise läbimõõt	8 mm
Puidu puurimise läbimõõt	10 mm
Kaal (aku 1,5 Ah-ga)	1,6 kg
Kaal (aku 3,0 Ah-ga)	1,8 kg
Helirõhutase (K=3 dB)	81,5 dB(A)
Helitugevuse tase (K=3 dB)	92,5 dB(A)
Vibratsioon (löökpuurimine betoonis)	6,7 m/s² (K=1,5 m/s²)
Toiteallikas	Vahetatav Li-Ion aku 12 V (M12 seeria)
Ohutus	Täiendav isoleeritud käepide, kohustuslik kuulmekaitse, seiskumine kinnikiilumise korral
Hooldus	Puhasta ventilatsiooniavad, vahetage süsinikharjad Milwaukee teeninduskeskuses
Varuosad	Milwaukee tarvikud, Milwaukee varuosad, volitatud müügijärgne teenindus
Standardid	EN 60745, EN 55014, direktiiv 2011/65/EL, 2006/42/EÜ

Korduma kippuvad küsimused - M12 H402C MILWAUKEE

Mis on Milwaukee M12 H402C puuri pinge?

Milwaukee M12 H402C puur töötab vahetatava Li-Ion 12 V akuga M12 seeriast.

Milliseid materjale saan selle mudeliga puurida?

Saate puurida betooni (kuni 13 mm), terast (kuni 8 mm), puitu (kuni 10 mm) ja plastmaterjale.

Kuidas hooldada M12 H402C puuri?

Hoidke ventilatsiooniavad puhtad. Süsinikharjade vahetamine peab toimuma Milwaukee teeninduskeskuses, et tagada tööriista eluiga.

Mis on selle perforaatori löögijõud?

Üksiku löögi jõud on 0,9 J vastavalt EPTA 05/2009 protseduurile.

Millised tarvikud on selle mudeliga saadaval?

Milwaukee pakub valikut ühilduvaid tarvikuid (puurid, otsikud jne), mis on loetletud tarvikute kataloogis. Kasutage ainult Milwaukee varuosasid.

Kuidas M12 akut laadida?

Kasutage ainult M12 süsteemi laadijat. Ärge laadige teisi akusid. Optimaalse eluea tagamiseks laadige aku pärast kasutamist täielikult ja hoidke seda kuivas kohas.

Kas saan seda puuri kruvikeeramiseks kasutada?

Jah, maksimaalne pöördemoment (kuni 40 Nm 3,0 Ah akuga) võimaldab kruvida erinevatesse materjalidesse. Kasutage sobivat otsikut.

Milliseid ohutusjuhiseid tuleb järgida?

Kandke kuulmekaitset (helitase > 81 dB), kaitseprille ja kasutage lisakäepidet. Enne igasugust sekkumist eemaldage aku. Vältige kokkupuudet peidetud elektrikaablitega.

Mida teha tööriista kinnikiilumise korral?

Lülitage tööriist kohe välja. Ärge lülitage seda uuesti sisse, kuni tööriist on kinni kiilunud, kuna see võib põhjustada tagasilöögi. Tuvastage ja kõrvaldage kinnikiilumise põhjus (kinnijäämine, läbitud materjal, ülekoormus).

Kuidas akut eluea lõppedes ringlusse võtta?

Ärge visake akut tulle ega olmejäätmete hulka. Viige see volitatud kogumispunkti või spetsialiseeritud edasimüüjale. Milwaukee pakub keskkonnasõbralikku utiliseerimissüsteemi.

KASUTUSJUHEND M12 H402C MILWAUKEE

Algupärane kasutusjuhend

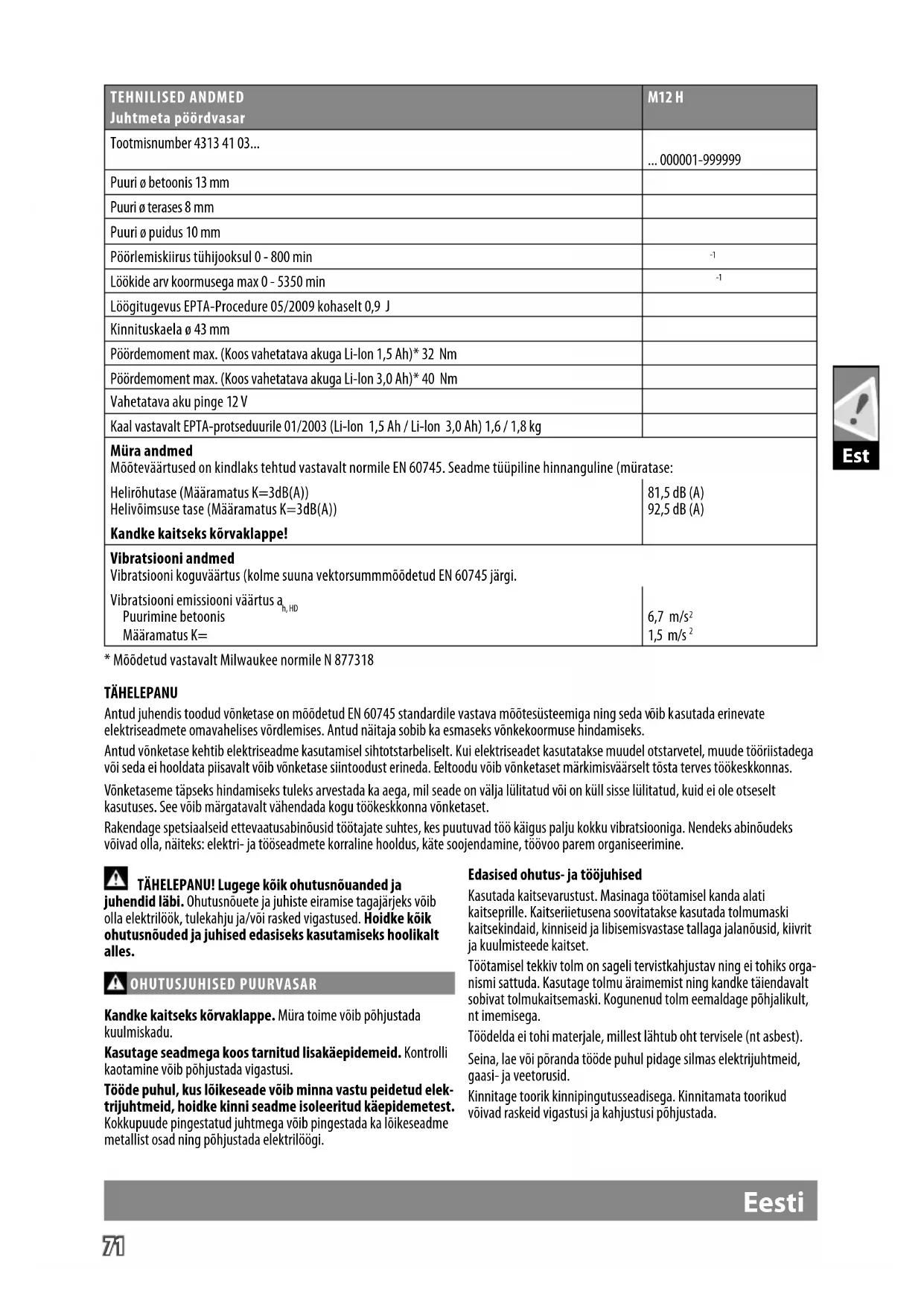

TEHNILISED ANDMEDJuhtmeta pöördvasar	M12 H
Tootmisnumber 4313 41 03...	... 000001-999999
Puuri ø betoonis 13 mm
Puuri ø terases 8 mm
Puuri ø puidus 10 mm
Pöörlemiskiirus tühijooksul 0 - 800 min	-1
Löökide arv koormusega max 0 - 5350 min	-1
Löögitugevus EPTA-Procedure 05/2009 kohaselt 0,9 J
Kinnituskaela ø 43 mm
Pöördemoment max. (Koos vahetatava akuga Li-lon 1,5 Ah)* 32 Nm
Pöördemoment max. (Koos vahetatava akuga Li-lon 3,0 Ah)* 40 Nm
Vahetatava aku pinge 12 V
Kaal vastavalt EPTA-protseduurile 01/2003 (Li-lon 1,5 Ah / Li-lon 3,0 Ah) 1,6 / 1,8 kg
Müra andmedMõõtevärtused on kindlaks tehtud vastavalt normile EN 60745. Seadme tüüpiline hinnanguline (müratase:Helirõhutase (Määramatus K=3dB(A))Helivõimsuse tase (Määramatus K=3dB(A))Kandke kaitseks kõrvaklappe!	81,5 dB (A)92,5 dB (A)
Vibratsiooni andmedVibratsiooni koguväärtus (kolme suuna vektorsummmõõdetud EN 60745 järgi.Vibratsiooni emissiooni väärtus ah,HDPuurimine betoonisMääramatus K=	6,7 m/s21,5 m/s2

* Möödetud vastavalt Milwaukee normile N 877318

TÄHELEPANU

Antud juhendis toodud võnketase on mõõdetud EN 60745 standardile vastava mõõtesüsteemiga ning seda võib kasutada erinevate elektriseadmete omavahelises võrdlemises. Antud näitaja sobib ka esmaseks võnkekoormuse hindamiseks.

Antud vönketase kehtib elektriseadme kasutamisel sihtotstarbeliselt. Kui elektriseadet kasutatakse muudel otstarvetel, muude tööriistadega või seda ei hooldata piisavalt võib vönketase siintoodust erineda. Eeltoodu võib vönketaset märkimisväärselt tõsta terves töökeskkonnas.

Võnketaseme täpseks hindamiseks tuleks arvestada ka aega, mil seade on välja lülitatud või on küll sisse lülitatud, kuid ei ole otseselt kasutuses. See võib märgatavalt vähendada kogu töökeskkonna võnketaset.

Rakendage spetsiaalseid ettevaatusabinõusid töötajate suhtes, kes puutuvad töö käigus palju kokku vibratsiooniga. Nendeks abinõudeks võivad olla, näiteks: elektri- ja tööseadmete korraline hooldus, käte soojendamine, töövoo parem organiseerimine.

juhendid läbi. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles.

OHUTUSJUHISED PUURVASAR

Kandke kaitseks kõrvaklappe. Müra toime võib põhjustada kuulmiskadu.

Kasutage seadmega koos tarnitud lisakäepidemeid. Kontrolli kaotamine võib põhjustada vigastusi.

Tööde puhul, kus löikeseade vöib minna vastu peidetud elektrijuhtmeid, hoidke kinni seadme isoleeritud käepidemetest. Kokkupuude pingestatud juhtmega vöib pingestada ka löikeseadme metallist osad ning pöhjustada elektrilöögi.

Edasised ohutus- ja tööjuhised

Kasutada kaitsevarustust. Masinaga töötamisel kanda alati kaitseprille. Kaitseriietusena soovitatakse kasutada tolmumaski kaitsekindaid, kinniseid ja libisemisvastase tallaga jalanõusid, kiivrit ja kuulmisteede kaitset.

Töötamisel tekkiv tolm on sageli tervistkahjustav ning ei tohiks organismi sattuda. Kasutage tolmu äraimemist ning kandke täiendavalt sobivat tolmukaitsemaski. Kogunenud tolm eemaldage põhjalikult, nt imemisega.

Töödelda ei tohi materjale, millest lähtub oht tervisele (nt asbest).

Seina, lae või põranda tööde puhul pidage silmas elektrijuhtmeid, gaasi- ja veetorusid.

Kinnitage toorik kinnipingutusseadisega. Kinnitamata toorikud võivad raskeid vigastusi ja kahjustusi põhjustada.

Palun lülitage seade rakendustööriista blokeerumise korral kohe välja! Ärge lülitage seadet sisse tagasi, kuni rakendustööriist on blokeeritud; seejuures vöib körge reaktsioonimomendiga tagasilöök tekkida. Tehke ohutusjuhiseid arvesse vöttes kindlaks ja körvaldage rakendustööriista blokeerumise põhjus.

Automaatse seiskumise võimalikud põhjused:

• viltu asetumine töödeldavas toorikus
- Töödeldava materjali läbipuurimine
• elektritööriista ülekoormamine

Ärge sisestage jäsemeid töötavasse masinasse.

Rakendustööriist vöib kasutamise ajal kuumaks minna. TÄHELEPANU! Põletusoht

• tööriista vahetamisel
• seadme ärapanemisel

Puru ega pilpaid ei tohi eemaldada masina töötamise ajal.

Enne kõiki töid masina kallal võtke vahetatav aku välja.

TÄHELEPANU! Lühisest pöhjustatud tuleohu, vigastuste või toote kahjustuste vältimiseks ärge kastke tööriista, vahetusakut ega laadimisseadet vedelikku ning jälgige, et vedelikke ei tungiks seadmetesse ega akusse. Korrodeeruvad või elektrit juhtivad vedelikud, nagu solvesi, teatud kemikaalid ja pleegitusained või pleegitusaineid sisaldavad tooted, võivad pöhjustada lühist.Laadige süsteemi M18 vahetatavaid akusid ainult süsteemi M18 laadijatega. Ärge laadige nendega teiste süsteemide akusid.

Ärge avage vahetatavaid akusid ega laadijaid ning ladustage neid ainult kuivades ruumides. Kaitske niiskuse eest.

AKUD

Pikemat aega mittekasutatud akusid laadige veel enne kasutamist.

Temperatuur üle 50 °C vähendab vahetatava aku töövõimet. Vältige pikemat soojenemist päikese või kütteseadme mõjul.

Hoidke laadija ja vahetatava aku ühenduskontaktid puhtad.

Optimaalse patarei eluea tagamiseks, pärast kasutamist lae patareiplokk täielikult.

Akud tuleks võimalikult pika kasutusea saavutamiseks pärast täislaadimist laadijast välja võtta.

Aku ladustamisel üle 30 päeva:

Ärge visake tarvitatud vahetatavaid akusid tulle ega olmeprügisse. Milwaukee pakub vanade akude keskkonnahoidlikku käitlust; palun küsige oma erialaselt tarnijalt.

Ärge säilitage vahetatavaid akusid koos metallesemetega (lühiseoht). Laadijal olevasse vahetatava aku ühenduskambrisse ei tohi sattuda metallosi (lühiseoht).

Äärmuslikul koormusel või äärmuslikul temperatuuril võib kahjustatud vahetatavast akust akuvedelik välja voolata. Akuvedelikuga kokkupuutumise korral peske kohe vee ja seebiga. Silma sattumise korral loputage kiiresti põhjalikult vähemalt 10 minutit ning pöörduge viivitamatult arsti poole.

LIITIUMIOONAKUDE TRANSPORTIMINE

Liitiumioonakud on allutatud ohtlike ainete transportimisega seonduvatele õigusaktidele.

Nende akude transportimine peab toimuma kohalikest, siseriiklikest ja rahvusvahelistest eeskirjadest ning määrustest kinni pidades.

Tarbijad tohivad neid akusid edasiste piiranguteta tänaval transportida.

Liitiumioonakude kommertstransport ekspedeerimisettevötete kaudu on allutatud ohtlike ainete transportimisega seonduvatele öigusaktidele. Tarne-ettevalmistusi ja transporti tohivad teostada eranditult vastavalt koolitatud isikud. Kogu protsessi tuleb asjatundlikult jälgida.

Akude transportimisel tuleb järgida järgmisi punkte:

Tehke kindlaks, et kontaktid on lühiste vältimiseks kaitstud ja isoleeritud. Pöörake tähelepanu sellele, et akupakk ei saaks pakendis nihkuda. Kahjustatud või välja voolanud akusid ei tohi kasutada. Pöörduge edasiste juhiste saamiseks ekspedeerimisettevõtte poole.

KASUTAMINE VASTAVALT OTSTARBELE

Akupuurvasarat saab söltumata vörguühendusest universaalselt rakendada kivimite puurvasaraga töötlemiseks ning puidu, metalli ja plasti puurimiseks.

HOOLDUS

Hoidke masina ōhutuspilud alati puhtad.

Läbikulunud süsiharjade puhul tuleks klienditeenindustöökojas lisaks süsiharjade vahetusele teha ka hooldus. See pikendab masina eluiga ja tagab pideva käitamisvalmiduse.

Kasutage ainult Milwaukee tarvikuid ja Milwaukee tagavaraosi. Detailid, mille väljavahetamist pole kirjeldatud, laske välja vahetada Milwaukee klienditeeninduspunktis (vaadake brošüüri garantii / klienditeeninduste aadressid).

Vajaduse korral võite tellida seadme läbilõikejoonise, näidates ära masina tüübi ja andmesildil oleva numbri. Selleks pöörduge klienditeeninduspunkti või otse: Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

Eesti

EÜ VASTAVUSAVALDUS

Kinnitame oma ainuvastutusel, et „Tehniliste andmete“ all kirjeldatud toode vastab direktiivide köigile asjakohastele sätetele

2011/65/EU

2000/14/EÜ

2006/42/EÜ

2014/30/EU

ning täidetud on järgmiste ühtlustatud standardite nõuded.

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 50581:2012

On volitatud koostama tehnilist dokumentatsiooni.

Techtronic Industries GmbH

Palun lugege enne käikulaskmist kasutamisjuhend hoolikalt läbi.

ETTEVAATUST! TÄHELEPANU! OHUD!

Enne köiki töid masina kallal võtke vahetatav aku välja.

Tarvikud - ei kuulu tarne komplekti, soovitatav täiendus on saadaval tarvikute programmis.

Elektriseadmeid, patareisid/akusid ei tohi utiliseerida koos majapidamisprügiga. Elektriseadmed ja akud tuleb eraldi kokku koguda ning kõrvaldada keskkonnasõbralikul moel töötlemiskeskusesse. Küsige infot jäätmekäitlusjaamade ja kogumispunktide kohta oma kohalike ametnike või edasimüüja käest.

CE-märk

UkrSEPRO vastavusmärk.

Euraasia vastavusmärk.
