Produkttyp	Sladdlös borrhammare
Märke	Milwaukee
Modell	M12 H402C
Märkspänning	12 V (utbytbart Li-Ion-batteri)
Tomgångsvarvtal	0 - 800 min⁻¹
Slagborrning (under belastning)	0 - 5350 min⁻¹
Slagkraft (EPTA 05/2009)	0,9 J
Max. vridmoment (batteri 1,5 Ah)	32 Nm
Max. vridmoment (batteri 3,0 Ah)	40 Nm
Borrdiameter i betong	13 mm
Borrdiameter i stål	8 mm
Borrdiameter i trä	10 mm
Vikt (med batteri 1,5 Ah)	1,6 kg
Vikt (med batteri 3,0 Ah)	1,8 kg
Ljudeffektnivå (K=3 dB)	81,5 dB(A)
Ljudtrycksnivå (K=3 dB)	92,5 dB(A)
Vibration (slagborrning i betong)	6,7 m/s² (K=1,5 m/s²)
Strömförsörjning	Utbytbart Li-Ion-batteri 12 V (M12-serie)
Säkerhet	Extra isolerat handtag, obligatoriskt hörselskydd, stopp vid blockering
Underhåll	Rengör ventilationsöppningarna, byt kolborstar hos Milwaukee service
Reservdelar	Milwaukee tillbehör, Milwaukee reservdelar, auktoriserad service
Standarder	EN 60745, EN 55014, direktiv 2011/65/EU, 2006/42/EG

Vanliga frågor - M12 H402C MILWAUKEE

Vad är spänningen på Milwaukee M12 H402C borrmaskin?

Milwaukee M12 H402C borrmaskinen använder ett utbytbart Li-Ion 12 V batteri från M12-serien.

Vilka material kan jag borra med denna modell?

Du kan borra i betong (upp till 13 mm), stål (upp till 8 mm), trä (upp till 10 mm) och plast.

Hur underhåller jag borrmaskinen M12 H402C?

Håll ventilationsöppningarna rena. Byte av kolborstar bör utföras av ett Milwaukee servicecenter för att säkerställa verktygets livslängd.

Vad är slagkraften för denna borrhammare?

Individuell slagkraft är 0,9 J enligt EPTA 05/2009.

Vilka tillbehör finns tillgängliga för denna modell?

Milwaukee erbjuder ett sortiment av kompatibla tillbehör (borr, bits etc.) som listas i tillbehörskatalogen. Använd endast Milwaukee reservdelar.

Hur laddar jag M12-batteriet?

Använd endast laddare från M12-systemet. Ladda inte andra batterier. För optimal livslängd, ladda batteriet fullt efter användning och förvara det torrt.

Kan jag använda denna borrmaskin för att skruva?

Ja, det maximala vridmomentet (upp till 40 Nm med batteri 3,0 Ah) gör det möjligt att skruva i olika material. Använd lämpligt bits.

Vilka säkerhetsanvisningar ska följas?

Använd hörselskydd (ljudnivå > 81 dB), skyddsglasögon och använd extrahandtag. Ta bort batteriet före ingrepp. Undvik kontakt med dolda elledningar.

Vad gör jag vid blockering av verktyget?

Stäng omedelbart av verktyget. Återaktivera inte verktyget medan det är blockerat, eftersom det kan orsaka ett bakslag. Identifiera och åtgärda orsaken till blockeringen (fastkilning, genomträngt material, överbelastning).

Hur återvinner jag batteriet vid livslut?

Kasta inte batteriet i eld eller hushållsavfall. Lämna det på en godkänd återvinningsstation eller hos en återförsäljare. Milwaukee erbjuder ett miljövänligt avfallshanteringssystem.

BRUKSANVISNING M12 H402C MILWAUKEE

Ikke grip inn i maskinen när den står på og går.

Isatt verktøy kan i bruk bli veldig varmt.

ADVARSEL! Fare for forbrenning

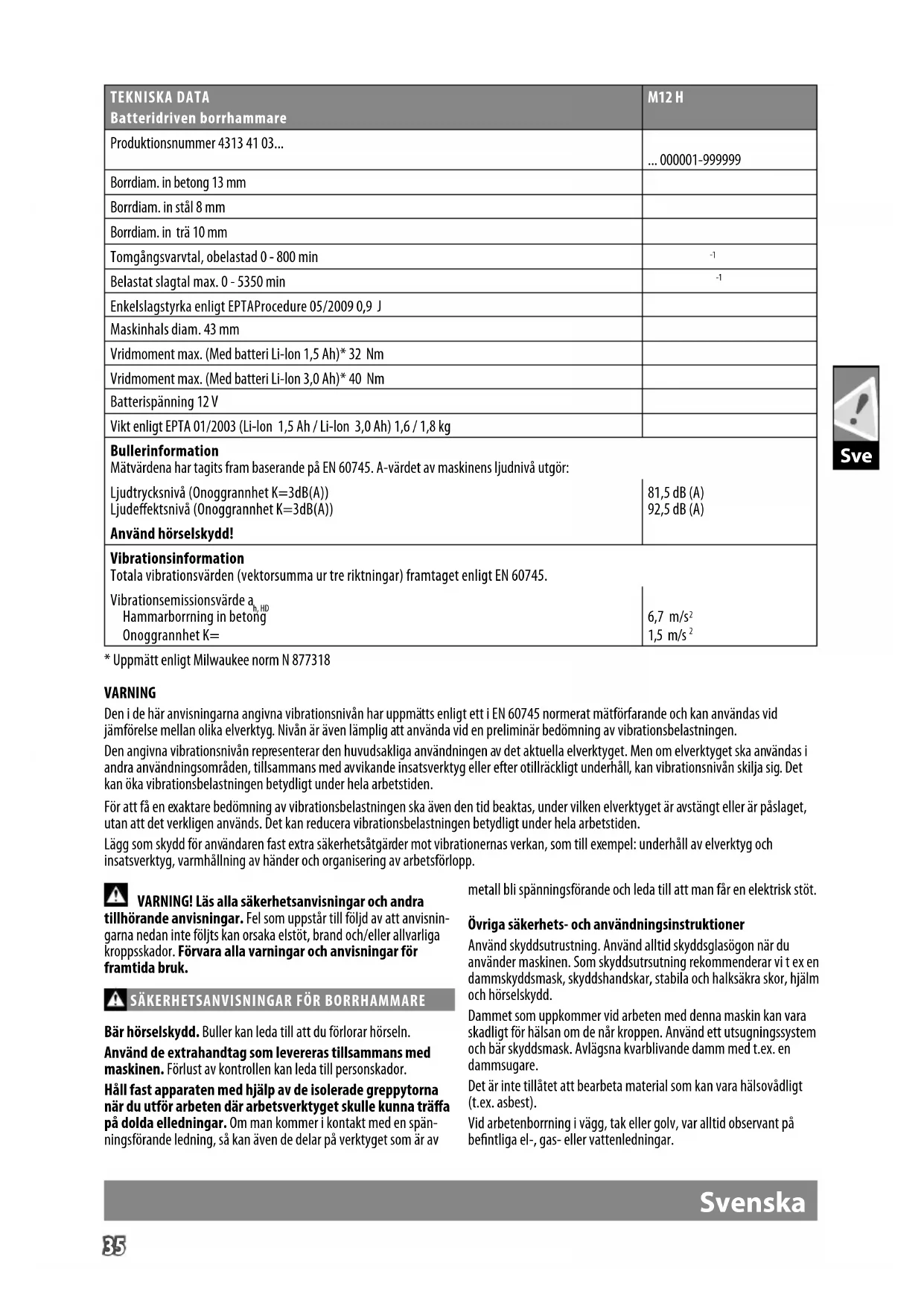

TEKNISKA DATABatteridriven borrhammare	M12 H
Produktionsnummer 4313 41 03...	... 000001-999999
Borrdiam. in betong 13 mm
Borrdiam. in stål 8 mm
Borrdiam. in trä 10 mm
Tomgångsvarvtal, obelastad 0 - 800 min	-1
Belastat slagtal max. 0 - 5350 min	-1
Enkelslagstyrka enligt EPTAProcedure 05/2009 0,9 J
Maskinhals diam. 43 mm
Vridmoment max. (Med batteri Li-Ion 1,5 Ah)* 32 Nm
Vridmoment max. (Med batteri Li-Ion 3,0 Ah)* 40 Nm
Batterispänning 12 V
Vikt enligt EPTA 01/2003 (Li-Ion 1,5 Ah / Li-Ion 3,0 Ah) 1,6 / 1,8 kg
BullerinformationMätvärdena har tagits fram baserande på EN 60745. A-värdet av maskinens ljudnivå utgör:
Ljudtrycksnivå (Onoggrannhet K=3dB(A))	81,5 dB (A)
Ljudeffektsnivå (Onoggrannhet K=3dB(A))	92,5 dB (A)
Använd hörselskydd!
VibrationsinformationTotala vibrationsvärden (vektorsumma ur tre riktningar) framtaget enligt EN 60745.
Vibrationsemissionsvärde a_h,HD Hammarborrning in betong	6,7 m/s ^2
Onoggrannhet K=	1,5 m/s ^2

* Uppmätt enligt Milwaukee norm N 877318

WARNING

Den i de här anvisningarna angivna vibrationsnivån har uppmätts enligt ett i EN 60745 normerat mätförfarande och kan användas vid jämförelse mellan olika elverktyg. Nivån är även lämplig att använda vid en preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar den huvudsakliga användningen av det aktuella elverktyget. Men om elverktyget ska användas i andra användningsområden, tillsammans med avvikande insatsverktyg eller efter otillräckligt underhåll, kan vibrationsnivån skilja sig. Det kan öka vibrationsbelastningen betydligt under hela arbetstiden.

För att få en exaktare bedömning av vibrationsbelastningen ska även den tid beaktas, under vilken elverktyget är avstängt eller är påslaget, utan att det verkligen används. Det kan reducera vibrationsbelastningen betydligt under hela arbetstiden.

Lägg som skydd för användaren fast extra säkerhetsåtgärder mot vibrationernas verkan, som till exempel: underhåll av elverktyg och insatsverktyg, varmhållning av händer och organisering av arbetsförlopp.

WARNING! Läs alla säkerhetsanvisningar och andra

tillhörande anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador. Förvara alla varningar och anvisningar för framtida bruk.

SÄKERHETSANVISNINGAR FÖR BORRHAMMARE

Bär hörselskydd. Buller kan leda till att du förlorar hörseln.

Använd de extrahandtag som levereras tillsammans med maskinen. Förlust av kontrollen kan leda till personskador.

Häll fast apparaten med hjälp av de isolerade greppytorna när du utför arbeten där arbetsverktyget skulle kunna träffa på dolda elledningar. Om man kommer i kontakt med en spänningsförande ledning, så kan även de delar på verktyget som är av

metall bli spänningsförande och leda till att man får en elektrisk stöt.

Övriga säkerhets- och användningsinstruktioner

Använd skyddsutrustning. Använd alltid skyddsglasögon när du använder maskinen. Som skyddsutrsutning rekommenderar vi t ex en dammskyddsmask, skyddshandskar, stabila och halksäkra skor, hjälm och hörselskydd.

Dammet som uppkommer vid arbeten med denna maskin kan vara skadligt för hälsan om de när kroppen. Använd ett utsugningssystem och bär skyddsmask. Avlägsna kvarblivande damm med t.ex. en dammsugare.

Det är inte tillåtet att bearbeta material som kan vara hälsovådligt (t.ex. asbest).

Vid arbetenborrning i vägg, tak eller golv, var alltid observant på befintliga el-, gas- eller vattenledningar.

Säkra arbetsstycket med en fastspänningsanordning. Arbetsstycken som inte är ordentligt fastspända kan leda till allvarlig kroppsskada eller annan skada.

Stäng av maskinen omedelbart om ett verktyg som används sitter fast! Sätt sedan inte på maskinen igen så länge som verktyget som används fortfarande sitter fast; risk för okontrollerade slag med högt reaktionsmoment. Ta reda på orsaken varför verktyget fastnade och åtgärda orsaken med hänsyn till säkerhetsanvisningarna.

Möjliga orsaker kann vara:

• Verktyget sitter snett i arbetsstycket
• Materialet som ska bearbetas har gått sönder
• Elverktyget är överbelastat

Gå aldrig med händerna in i en maskin som är igång.

Verktyget som används kan bli mycket varmt under användningen. VARNING! Risk för brännskador

• vid verktygsbyte
• när man lägger ifrån sig maskinen

Avlägsna aldrig spån eller flisor när maskinen är igång.

Drag ur batteripaket innan arbete utföres på maskinen.

WARNING! För att undvika den fara för brand, personskador eller produktskador som orsakas av en kortslutning, doppa inte ner verktyget, utbytesbatteriet eller laddaren i vätskor och se till att ingen vätska kan tränga in i apparaterna eller batterierna. Korroderande eller ledande vätskor, som saltvatten, vissa kemikalier, blekningsmedel eller produkter som innehåller blekmedel, kan orsaka en kortslutning. System M18 batterier laddas endast i System M18 laddare. Ladda inte batterier från andra system.

Batterier lagras torrt och skyddas för fukt.

BATTERIER

Batteri som ej använts på länge måste laddas före nytt bruk.

En temperatur över 50°C reducerar batteriets effekt. Undvik längre uppvärmning tex i solen eller nära ett element.

Se till att anslutningskontakterna i laddaren och på batteriet är rena.

För att batterierna ska få lång livslängd ska de laddas fulla efter användning.

För att få en så lång livslängs som möjligt bör laddningsbara batterier avlägsnas från laddaren när de är laddade.

Om laddningsbara batterier lagras längre än 30 dagar:

Kasta inte förbrukade batterier. Lämna dem till Milwaukee Tools för återvinning.

Förvara ej batteriet ihop med metallföremål, kortslutning kan uppstå. Se upp så att inga metallföremål hamnar i laddarens batterischakt, kortslutning kan uppstå.

Under extrem belastning eller extrem temperatur kan batterivätska tränga ut ur skadade utbytesbatterier. Vid beröring med batterivätska tvätta genast av med vatten och tvål. Vid ögonkontakt spola genast i minst 10 minuter och kontakta genast läkare.

TRANSPORTERA LITIUMJON-BATTERIER

För litiumjon-batterier gäller de lagliga föreskrifterna för transport av farligt gods på väg.

Därför får dessa batterier endast transporteras enligt gällande lokala, nationella och internationella föreskrifter och bestämmelser.

Konsumenter får transportera dessa batterier på allmän väg utan att behöva beakta särskilda föreskrifter.

För kommersiell transport av litiumjon-batterier genom en speditionsfirma gäller emellertid bestämmelserna för transport av farligt gods på väg. Endast personal som känner till alla tillämpliga föreskrifter och bestämmelser får förbereda och genomföra transporten. Hela processen ska följas upp på fackmässigt sätt.

Följande ska beaktas i samband med transporten av batterier:

Säkerställ att alla kontakter är skyddade och isolerade för att undvika kortslutning. Se till att batteripacken inte kan glida fram och tillbaka i förpackningen. Transportera aldrig batterier som läcker, har runnit ut eller är skadade. För mer information vänligen kontakta din speditionsfirma.

ANVÄND MASKINEN ENLIGT ANVISNINGARNA

Akku-borrhammaren användes universellt till hammarborrning i sten, samt borra i trä, metall och plast.

SKÖTSEL

Se till att motorhöljets luftslitsar är rena.

Viktig! I samband med kolbyten är en översyn på serviceverkstad att rekommendera. Detta för att höja maskinens livslängd och garantera ytterligare driftssäkerhet.

Använd endast Milwaukee-tillbehör och Milwaukee-reservdelar. Komponenter, för vilka inget byte beskrivs, skall bytas ut hos Milwaukee-kundtjänst (se broschyren garanti-/kundtjänstadresser).

Vid behov av sprängskiss, kan en sådan, genom att uppge maskinens art. nr. (som finns på typskylten) erhållas från: Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

CE-FÖRSÄKRAN

Vi tar på vårt ansvar att produkten som har beskrivits under Tekniska data uppfyller alla relevanta villkor i direktiven

2011/65/EU

2000/14/EG

2006/42/EG

2014/30/EU

samt att följande harmoniserade standarder har använts.

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 50581:2012

Befullmäktigad att sammanställa teknisk dokumentation.

Techtronic Industries GmbH

Drag ur batteripaket innan arbete utföres på maskinen.

Tillbehör - Ingår ej i leveransomfånget, erhålles som tillbehör.

Elektriska maskiner, batterier/uppladdningsbara batterier och får inte slängas tillsammans med de vanliga hushållssoporna. Elektriska maskiner och uppladdningsbara batterier ka samlas separat och lämnas till en avfallsstation för miljövänlig avfallshantering. Kontakta den lokala myndigheten respektive kommunen eller fråga återförsäljare var det finns speciella avfallsstationer för elskrot.

CE-symbol

UkrSEPRO överensstämmelsesymbol.

EurAsian överensstämmelsesymbol.
