M12 H402C - Pora MILWAUKEE - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton iskuporakone
Merkki	Milwaukee
Malli	M12 H402C
Nimellisjännite	12 V (vaihdettava Li-Ion akku)
Kuormitukseton nopeus	0 - 800 min⁻¹
Iskuporaus (kuormitettuna)	0 - 5350 min⁻¹
Iskuenergia (EPTA 05/2009)	0,9 J
Max. vääntömomentti (akku 1,5 Ah)	32 Nm
Max. vääntömomentti (akku 3,0 Ah)	40 Nm
Poraushalkaisija betonissa	13 mm
Poraushalkaisija teräksessä	8 mm
Poraushalkaisija puussa	10 mm
Paino (akun 1,5 Ah kanssa)	1,6 kg
Paino (akun 3,0 Ah kanssa)	1,8 kg
Äänenpainetaso (K=3 dB)	81,5 dB(A)
Äänitehotaso (K=3 dB)	92,5 dB(A)
Tärinä (iskuporaus betonissa)	6,7 m/s² (K=1,5 m/s²)
Virransyöttö	Vaihdettava Li-Ion akku 12 V (M12-sarja)
Turvallisuus	Lisäeristetty kahva, kuulosuojain pakollinen, pysäytys tukkeutuessa
Huolto	Puhdista tuuletusaukot, vaihda hiilet Milwaukee-huollossa
Varaosat	Milwaukee-tarvikkeet, Milwaukee-varaosat, valtuutettu huoltopalvelu
Standardit	EN 60745, EN 55014, direktiivi 2011/65/EU, 2006/42/EY

Usein kysytyt kysymykset - M12 H402C MILWAUKEE

Mikä on Milwaukee M12 H402C -porakoneen jännite?

Milwaukee M12 H402C -porakone toimii vaihdettavalla Li-Ion 12 V -akulla M12-sarjasta.

Mitä materiaaleja voin porata tällä mallilla?

Voit porata betonia (jopa 13 mm), terästä (jopa 8 mm), puuta (jopa 10 mm) ja muoveja.

Kuinka huoltaa M12 H402C -porakonetta?

Pidä tuuletusaukot puhtaina. Hiilien vaihto on tehtävä Milwaukee-huoltokeskuksessa työkalun käyttöiän takaamiseksi.

Mikä on tämän iskuporakoneen iskuenergia?

Yksittäinen iskuenergia on 0,9 J EPTA 05/2009 -menettelyn mukaan.

Mitä tarvikkeita on saatavilla tälle mallille?

Milwaukee tarjoaa valikoiman yhteensopivia tarvikkeita (poranterät, kärjet jne.), jotka on lueteltu tarvikeluettelossa. Käytä vain Milwaukee-varaosia.

Kuinka ladata M12-akku?

Käytä yksinomaan M12-järjestelmän laturia. Älä lataa muita akkuja. Optimaalisen käyttöiän saavuttamiseksi lataa akku täyteen käytön jälkeen ja säilytä kuivassa paikassa.

Voinko käyttää tätä porakonetta ruuvaamiseen?

Kyllä, maksimivääntömomentti (jopa 40 Nm 3,0 Ah akulla) mahdollistaa ruuvaamisen eri materiaaleihin. Käytä sopivaa kärkeä.

Mitä turvallisuusohjeita on noudatettava?

Käytä kuulosuojaimia (äänitaso > 81 dB), suojalaseja ja lisäkahvaa. Irrota akku ennen toimenpiteitä. Vältä kosketusta piilossa oleviin sähköjohtoihin.

Mitä tehdä, jos työkalu tukkeutuu?

Kytke työkalu välittömästi pois päältä. Älä käynnistä uudelleen, kun työkalu on tukkeutunut, koska se voi aiheuttaa potkun. Tunnista ja poista tukkeutumisen syy (juuttuminen, läpäisty materiaali, ylikuormitus).

Kuinka akku kierrätetään käyttöiän päättyessä?

Älä heitä akkua tuleen tai kotitalousjätteisiin. Toimita se valtuutettuun keräyspisteeseen tai erikoisliikkeeseen. Milwaukee tarjoaa ekologisen hävitysjärjestelmän.

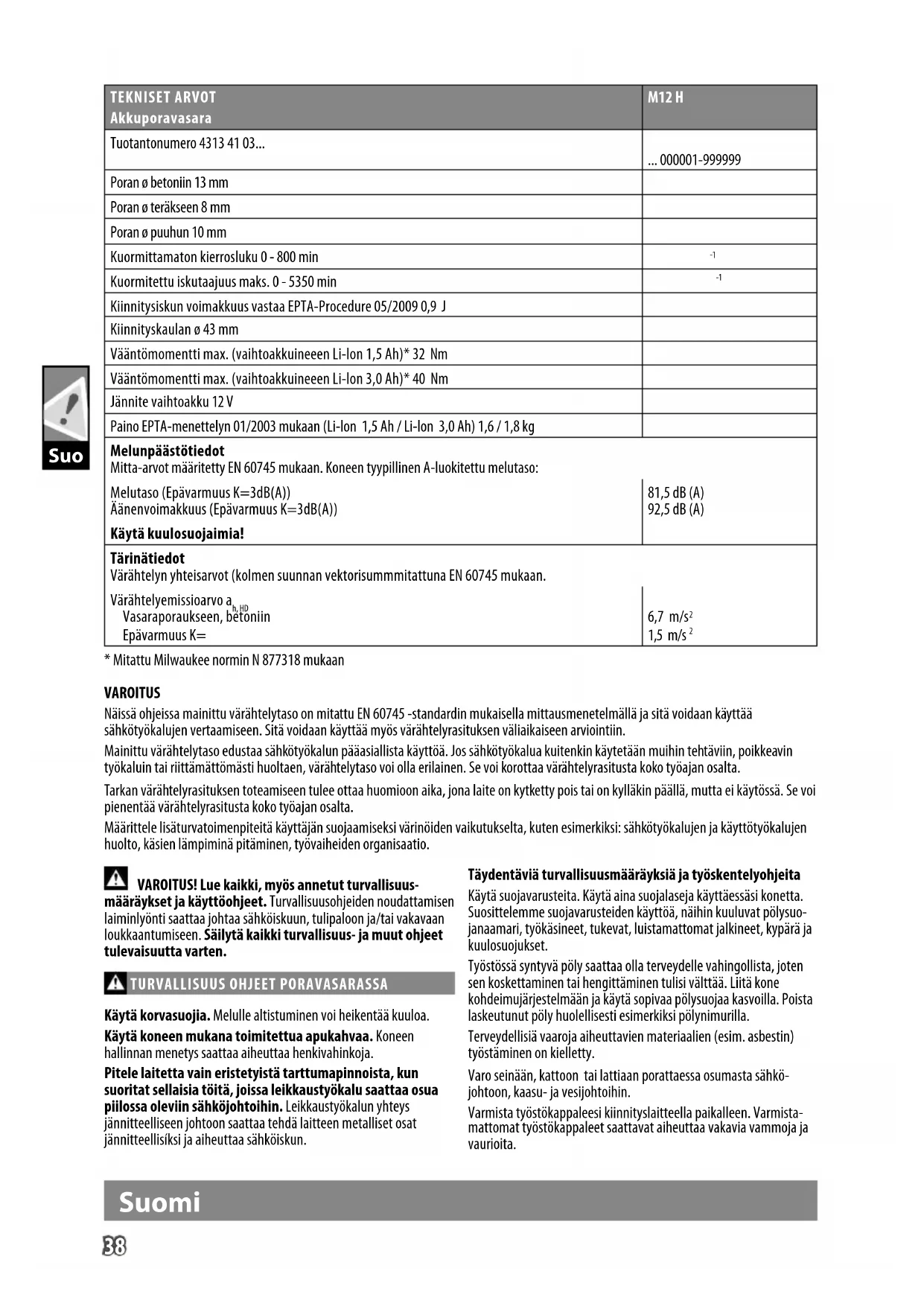

KÄYTTÖOHJE M12 H402C MILWAUKEE

TEKNISET ARVOTAkkuporavasara	M12 H
Tuotantonumero 4313 41 03...	... 000001-999999
Poran ø betoniin 13 mm
Poran ø teräkseen 8 mm
Poran ø puuhun 10 mm
Kuormittamaton kierrosluku 0 - 800 min	-1
Kuormitettu iskutaajuus maks. 0 - 5350 min	-1
Kiinnitysiskun voimakkuus vastaa EPTA-Procedure 05/2009 0,9 J
Kiinnityskaulan ø 43 mm
Vääntömomentti max. (vaihtoakkuineeen Li-Ion 1,5 Ah)* 32 Nm
Vääntömomentti max. (vaihtoakkuineeen Li-Ion 3,0 Ah)* 40 Nm
Jännite vaihtoakku 12 V
Paino EPTA-menettelyn 01/2003 mukaan (Li-Ion 1,5 Ah / Li-Ion 3,0 Ah) 1,6 / 1,8 kg
MelunpäästötiedotMitta-arvot määritetty EN 60745 mukaan. Koneen typillinen A-luokitettu melutaso:
Melutaso (Epävarmuus K=3dB(A))Äänenvoimakkuus (Epävarmuus K=3dB(A))Käytä kuulosuojaimia!	81,5 dB (A)92,5 dB (A)
TärinätiedotVärähtelyn yhteisarvot (kolmen suunnan vektorisummmitattuna EN 60745 mukaan.
Värähtelyemissioarvo a_h,HD Vasaraporaukseen, betoniinEpävarmuus K=	6,7 m/s ^2 1,5 m/s ^2

* Mitattu Milwaukee normin N 877318 mukaan

VAROITUS

Näissä ohjeissa mainittu värähtelytaso on mitattu EN 60745 -standardin mukaisella mittausmenetelmällä ja sitä voidaan käyttää sähkötyökalujen vertaamiseen. Sitä voidaan käyttää myös värähtelyrasituksen väliaikaiseen arviointiin.

Mainittu värähtelytaso edustaa sähkötyökalun pääasiallista käyttöä. Jos sähkötyökalua kuitenkin käytetään muihin tehtäviin, poikkeavin työkaluin tai riittämättömästi huoltaan, värähtelytaso voi olla erilainen. Se voi korottaa värähtelyrasitusta koko työajan osalta.

Tarkan värähtelyrasituksen toteamiseen tulee ottaa huomioon aika, jona laite on kytketty pois tai on kylläkin päällä, mutta ei käytössä. Se voi pienentää värähtelyrasitusta koko työajan osalta.

Määrittele lisäturvatoimenpiteitä käyttäjän suojaamiseksi värinöiden vaikutukselta, kuten esimerkiksi: sähkötyökalujen ja käyttötyökalujen huolto, käsien lämpiminä pitäminen, työvaiheiden organisaatio.

VAROITUS! Lue kaikki, myös annetut turvallisuus-

määräykset ja käyttöohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

TURVALLISUUS OHJEET PORAVASARASSA

Käytä korvasuojia. Melulle altistuminen voi heikentää kuuloa.

Käytä koneen mukana toimitettua apukahvaa. Koneen hallinnan menetys saattaa aiheuttaa henkivahinkoja.

Pitele laitetta vain eristetyistä tarttumapinnoista, kun suoritat sellaisia töitä, joissa leikkaustyökalu saattaa osua piilossa oleviin sähköjohtoihin. Leikkaustyökalun yhteys jännitteelliseen johtoon saattaa tehdä laitteen metalliset osat jännitteellisíksi ja aiheuttaa sähköiskun.

Täydentäviä turvallisuusmääräyksiä ja työskentelyohjeita

Käytä suojavarusteita. Käytä aina suojalaseja käyttäessäsi konetta. Suosittelemme suojavarusteiden käyttöä, näihin kuuluvat pölysuo-janaamari, työkäsineet, tukevat, luistamattomat jalkineet, kypärä ja kuulosuojukset.

Työstössä syntyvä pöly saattaa olla terveydelle vahingollista, joten sen koskettaminen tai hengittäminen tulisi välttää. Liitä kone kohdeimujärjestelmään ja käytä sopivaa pölysuojaa kasvoilla. Poista laskeutunut pöly huolellisesti esimerkiksi pölynimurilla.

Terveydellisiä vaaroja aiheuttavien materiaalien (esim. asbestin) työstäminen on kielletty.

Varo seinään, kattoon tai lattiaan porattaessa osumasta sähköjohtoon, kaasu- ja vesijohtoihin.

Varmista työstökappaleesi kiinnityslaitteella paikalleen. Varmista-mattomat työstökappaleet saattavat aiheuttaa vakavia vammoja ja vaurioita.

Suomi

Jos käytetty työkalu juuttuu kiinni, sammuta laite heti! Älä kytke laitetta uudelleen päälle työkalun ollessa vielä kiinni juuttuneena, koska tästä saattaa aiheutua voimakas takaisku. Selvitä työkalun juuttumisen syy ja poista syy turvallisuusmääräyksiä noudattaen.

Mahdollisia syitä saattavat olla:

• työkalun vinoutuminen työstökappaleessa
• Työstettävän materiaalin läpimeno
• sähkötyökalun ylikuormitus

Älä tartu käynnissä olevan koneen työosiin.

Käytetty työkalu saattaa kuumeta käytön aikana.

VAROITUS! Palovamman vaara

• työkalua vaihdettaessa
• laitetta pois laskettaessa

Lastuja tai puruja ei saa poistaa koneen käydessä.

Ota akku pois ennen kaikkia koneeseen tehtäviä toimenpiteitä.

VAROITUS! Jotta vältetään lyhytsulun aiheuttama tulipalon, loukkaantumisen tai tuotteen vahingoittumisen vaara, älä koskaan upota työkalua, vaihtoakkua tai latauslaitetta nesteeseen ja huolehdi siitä, ettei mitään nesteitä pääse tunkeutumaan laitteiden tai akkujen sisään. Syövyttävät tai sähköä johtavat nesteet, kuten suolavesi, tietyt kemikaalit ja lalkaisuaineet tai valkaisuaineita sisältävät tuotteet voivat aiheuttaa lyhytsulun.Käytä ainoastaan System M18 latauslaitetta System M18 akkujen lataukseen. Älä käytä muiden järjestelmien akkuja.

Vaihtoakkuja ja latauslaitteita ei saa avata. Säilytys vain kuivissa tiloissa. Suojattava kosteudelta.

AKKU

Pitkään käyttämättä olleet vaihtoakut on ladattava ennen käyttöä.

Yli 50°C lämpötilassa akun suorituskyky heikkenee. Vältäthän akkujen säilyttämistä auringossa tai kuumissa tiloissa.

Pidä aina latauslaitteen ja akun kosketinpinnat puhtaina.

Optimaalisen käyttöiän saavuttamiseksi akut on ladattava täyteen käytön jälkeen.

Mahdollisimman pitkän elinajan takaamiseksi akut tulee poistaa laturista lataamisen jälkeen.

Akkuja yli 30 päivää säilytettäessä:

Käytettyjä vaihtoakkuja ei saa polttaa eikä poistaa normaalin jätehuollon kautta. Milwaukeeella on tarjolla vanhoja vaihtoakkuja varten ympäristöystävällinen jätehuoltopalvelu.

Vaihtoakkuja ei saa säilyttää yhdessä metalliesineiden kanssa (oikosulkuvaara).

On varottava, ettei latauslaitteiden vaihtoakkulatauskoloon joudu metalliesineitä (oikosulkuvaara).

Vaurioituneesta akusta saattaa erityisen kovassa käytössä tai poikkeavassa lämpötilassa vuotaa akkuhappoa. Ihonkohta, joka on joutunut kosketukseen akkuhapon kanssa on viipymättä pestävä vedellä ja saippualla. Silmä, johon on joutumut akkuhappoa, on huuhdeltava vedellä vähintään 10 minuutin ajan, jonka jälkeen on viipymättä hakeuduttava lääkärin apuun.

LITIUMI-IONIAKKUJEN KULJETTAMINEN

Litiumi-ioniakut kuuluvat vaarallisten aineiden kuljetuksesta annettujen lakien piiriin.

Näiden akkujen kuljettaminen täytyy suorittaa noudattaen paikallisia, kansallisia ja kansainvälisiä määräyksiä ja säädöksiä.

Kuluttajat saavat ilman muuta kuljettaa näitä akkuja teitä pitkin.

Kaupallisessa kuljetuksessa huolintaliikkeiden täytyy kuljettaa litiumi-ioniakkuja vaarallisten aineiden kuljetuksesta annettujen määräysten mukaisesti. Ainoastaan tähän vastaavasti koulutetut henkilöt saavat suorittaa kuljetuksen valmistelutoimet ja itse kuljetuksen. Koko prosessia tulee valvoa asiantuntevasti.

Seuraavat kohdat tulee huomioida akkuja kuljetettaessa:

Varmista, että akkujen kontaktit on suojattu ja eristetty, jotta vältetään lyhytsulut. Huolehdi siitä, ettei akkusarja voi luiskahtaa paikaltaan pakkauksen sisällä. Vahingoittuneita tai vuotavia akkuja ei saa kuljettaa. Pyydä tarkemmat tiedot huolintaliikkeeltäsi.

TARKOITUKSENMUKAINEN KÄYTTÖ

Akkupyörivä, pneumaattinen vasara soveltuu yleensä kiven iskuporaukseensekä poraukseen puuhun, metalliin ja muoviin.

HUOLTO

Pidä moottorin ilmanottoaukot puhtaina.

Hiltenvaihdon lisäksi jotkut muutkin huoltotoimenpiteet saattavat olla tarpeen. Koneen pitkän kestoiän ja luotettavan toimintavalmi-uden turvaamiseksi, suosittelemme näissä tapauksissa kääntymistä valtuutetun huoltokorjaamon puoleen.

Käytä ainoastaan Milwaukee lisätarvikkeita ja Milwaukee varaosia. Mikäli jokin komponentti, jota ei ole kuvailtu, tarvitsee vaihtoa ota yhteys johonkin Milwaukee palvelupisteistä (kts. listamme takuuhuoltoliikkeiden/ palvelupisteiden osoitteista)

Tarpeen vaatiessa voit pyytää lähettämään laitteen kokoonpanopii-rustuksen ilmoittamalla arvokilven numeron seuraavasta osoitteesta: Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

TODISTUS CE-STANDARDINMUKAISUUDESTA

Vakuutamme täten olevamme yksin vastuussa siitä, että kohdassa "Tekniset tiedot" kuvattu tuote vastaa kaikkia direktiivien merkityksellisiä säädöksiä

2011/65/EU

2000/14/EY

2006/42/EY

2014/30/EU

ja seuraavia yhdenmukaistettuja standardeja on käytetty.

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 50581:2012

Valtuutettu kokoamaan tekniset dokumentit.

Techtronic Industries GmbH

Lue käyttöohjeet huolelleisesti, ennen koneen käynnistämistä.

HUOMIO! VAROITUS! VAARA!

Ota akku pois ennen kaikkia koneeseen tehtäviä toimen-piteitä.

Lisälaite - Ei sisälly vakiovarustukseen, saatavana lisätervikkeena.

Sähkölaitteita, paristoja/akkuja ei saa hävittää yhdessä kotitalousjätteiden kanssa. Sähkölaitteet ja akut tulee kerätä erikseen ja toimittaa kierrätysliikkeeseen ympäristöystävällistä hävittämistä varten. Pyydä paikallisilta viranomaisilta tai alan kauppiaaltasi tarkemmat tiedot kierrätyspisteistä ja keräyspaikoista.

CE-merkki

UkrSEPRO -vaatimustenmukaisuusmerkki.

EurAsian-vaatimustenmukaisuusmerkki.

Suomi
