M12 H402C - приклучок MILWAUKEE - Бесплатен кориснички прирачник

Тип на производ	Безжичен перфоратор
Марка	Milwaukee
Модел	M12 H402C
Номинален напон	12 V (заменлива Li-Ion батерија)
Брзина без оптоварување	0 - 800 min⁻¹
Перфорационо дупчење (под оптоварување)	0 - 5350 min⁻¹
Сила на удар (EPTA 05/2009)	0,9 J
Макс. момент (батерија 1,5 Ah)	32 Nm
Макс. момент (батерија 3,0 Ah)	40 Nm
Дијаметар на дупчење во бетон	13 mm
Дијаметар на дупчење во челик	8 mm
Дијаметар на дупчење во дрво	10 mm
Тежина (со батерија 1,5 Ah)	1,6 kg
Тежина (со батерија 3,0 Ah)	1,8 kg
Ниво на звучен притисок (K=3 dB)	81,5 dB(A)
Ниво на звучна јачина (K=3 dB)	92,5 dB(A)
Вибрации (перфорационо дупчење во бетон)	6,7 m/s² (K=1,5 m/s²)
Напојување	Заменлива Li-Ion батерија од 12 V (серија M12)
Безбедност	Дополнителна изолирана рачка, задолжителна заштита за слух, запирање при блокирање
Одржување	Чистете ги вентилационите отвори, заменувајте ги четките во овластен сервис Milwaukee
Резервни делови	Milwaukee додатоци, Milwaukee резервни делови, овластен сервис
Стандарди	EN 60745, EN 55014, директива 2011/65/ЕУ, 2006/42/ЕЗ

Frequently Asked Questions - M12 H402C MILWAUKEE

Колку е напонот на бушилката Milwaukee M12 H402C ?

Бушилката Milwaukee M12 H402C работи со заменлива Li-Ion 12 V батерија од серијата M12.

Кои материјали можам да ги дупчам со овој модел?

Можете да дупчите бетон (до 13 mm), челик (до 8 mm), дрво (до 10 mm) и пластични материјали.

Како да ја одржувам бушилката M12 H402C?

Чувајте ги вентилационите отвори чисти. Замената на четките (јагленчињата) треба да ја изврши овластен сервисен центар Milwaukee за да се обезбеди долговечност на алатот.

Колкава е силата на удар на овој перфоратор?

Поединечната сила на удар е 0.9 J според постапката EPTA 05/2009.

Кои додатоци се достапни за овој модел?

Milwaukee нуди палета на додатоци (сврдла, навртки итн.) компатибилни, наведени во каталогот на додатоци. Користете само оригинални резервни делови Milwaukee.

Како да ја наполнам батеријата M12?

Користете исклучиво полнач на системот M12. Не полнете други батерии. За оптимален век на траење, наполнете ја батеријата целосно по употреба и чувајте ја на суво место.

Може ли да ја користам оваа бушилка за завртување?

Да, максималниот момент (до 40 Nm со батерија 3,0 Ah) овозможува завртување во различни материјали. Користете соодветен навртка.

Кои безбедносни упатства треба да се почитуваат?

Носете заштита за слух (ниво на бучава > 81 dB), заштитни очила и користете ја дополнителната рачка. Пред каква било интервенција, извадете ја батеријата. Избегнувајте контакт со скриени електрични кабли.

Што да правам ако алатот се блокира?

Веднаш исклучете го алатот. Не го вклучувајте повторно додека алатот е блокиран, бидејќи тоа може да предизвика повратен удар. Идентификувајте и отстранете ја причината за блокирањето (заглавување, пробиен материјал, преоптоварување).

Како да ја рециклирам батеријата на крајот на нејзиниот век?

Не фрлајте ја батеријата во оган или во обичен отпад. Однесете ја на собирно место овластено или кај специјализиран продавач. Milwaukee нуди систем за еколошко отстранување.

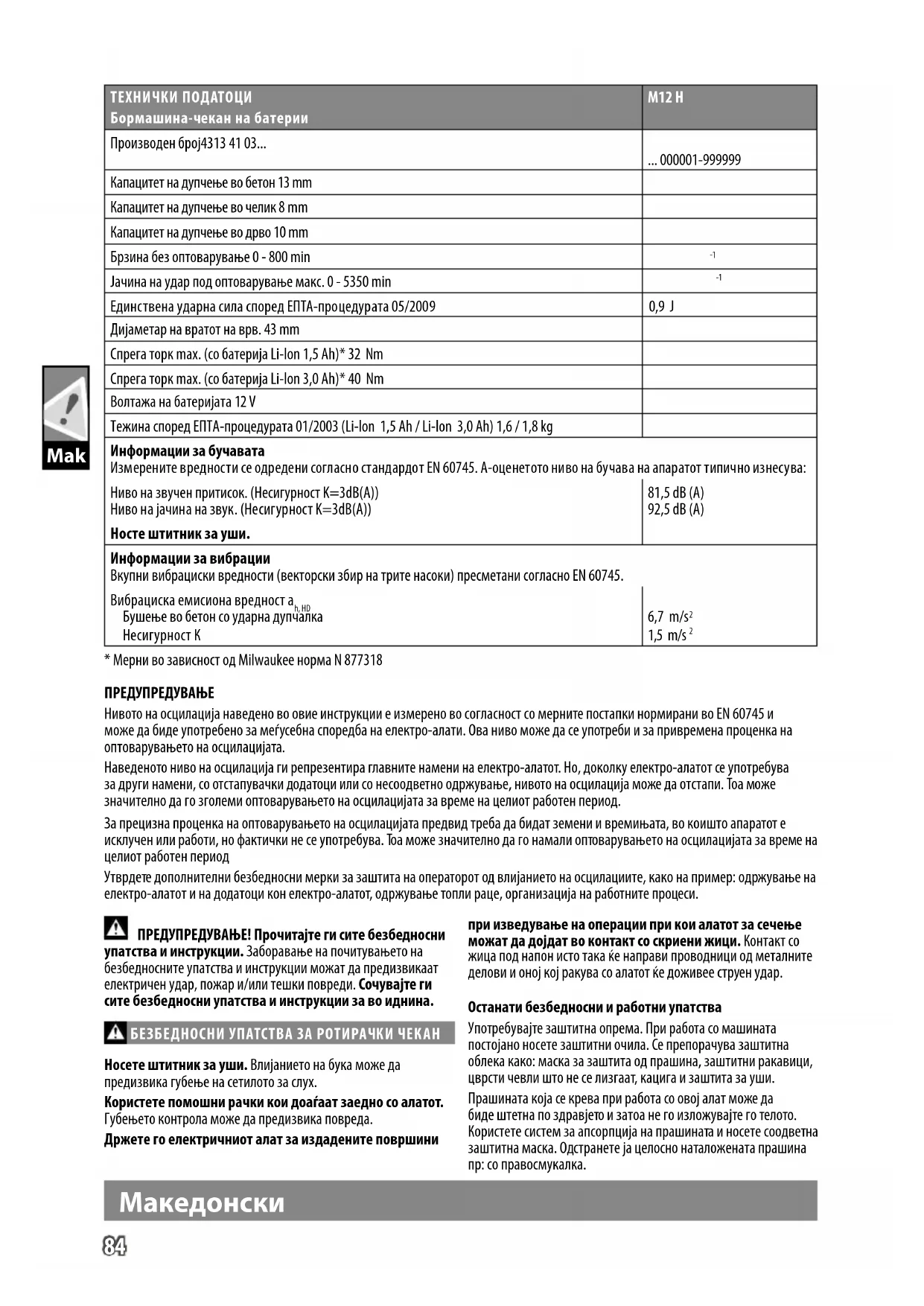

КОРИСНИЧКИ ПРИРАЧНИК M12 H402C MILWAUKEE

ТЕХНИЧКИ ПОДАТОЦИБормашина-чекан на батерии	M12 H
Производен број4313 41 03...	... 000001-999999
Капацитет на дупчење во бетон 13 mm
Капацитет на дупчење во челик 8 mm
Капацитет на дупчење во дрво 10 mm
Брзина без оптоварување 0 - 800 min	-1
Јачина на удар под оптоварување макс. 0 - 5350 min	-1
Единствена ударна сила според ЕПТА-процедурата 05/2009	0,9 J
Дијаметар на вратот на врв. 43 mm
Спрега торк max. (со батерија Li-Ion 1,5 Ah)* 32 Nm
Спрега торк max. (со батерија Li-Ion 3,0 Ah)* 40 Nm
Волтажа на батеријата 12 V
Тежина според ЕПТА-процедурата 01/2003 (Li-Ion 1,5 Ah / Li-Ion 3,0 Ah) 1,6 / 1,8 kg
Информации за бучаватаИзмерените вредности се одредени согласно стандартот EN 60745. А-оценетото ниво на бучава на апаратот типично изнесува:
Ниво на звучен притисок. (Несигурност K=3dB(A))Ниво на јачина на звук. (Несигурност K=3dB(A))Носте штитник за уши.	81,5 dB (A)92,5 dB (A)
Информации за вибрацииВкупни вибрациски вредности (векторски збир на трите насоки) пресметани согласно EN 60745.
Вибрациска емисиона вредност a_h,HD Бушење во бетон со ударна дупчалкаНесигурност K	6,7 m/ s^2 1,5 m/ s^2

* Мерни во зависност од Milwaukee норма N 877318

ПРЕДУПРЕДУВАЊЕ

Нивото на осцилација наведено во овие инструкции е измерено во согласност со мерните постапки нормирани во EN 60745 и може да биде употребено за меѓусебна споредба на електро-алати. Ова ниво може да се употреби и за привремена проценка на оптоварувањето на осцилацијата.

Наведеното ниво на осцилација ги репрезентира главните намени на електро-алатот. Но, доколку електро-алатот се употребува за други намени, со отстапувачки додатоци или со несоодветно одржување, нивото на осцилација може да отстапи. Тоа може значително да го зголеми оптоварувањето на осцилацијата за време на целиот работен период.

За прецизна проценка на оптоварувањето на осцилацијата предвид треба да бидат земени и времињата, во коишто апаратот е исключен или работи, но фактички не се употребува. Тоа може значително да го намали оптоварувањето на осцилацијата за време на целиот работен период

Утврдете дополнителни безбедносни мерки за заштита на операторот од влијанието на осцилациите, како на пример: одржување на електро-алатот и на додатоци кон електро-алатот, одржување топли раце, организација на работните процеси.

ПРЕДУПРЕДУВАЊЕ! Прочитајте ги сите безбедносни

упатства и инструкции. Заборавање на почитувањето на безбедносните упатства и инструкции можат да предизвикаат електричен удар, пожар и/или тешки повреди. Сочувајте ги сите безбедносни упатства и инструкции за во иднина.

БЕЗБЕДНОСНИ УПАТСТВА ЗА РОТИРАЧКИ ЧЕКАН

Носете штитник за уши. Влијанието на бука може да предизвика губење на сетилото за слух.

Користете помошни рачки кои доағаат заедно со алатот. Губењето контрола може да предизвика повреда.

Држете го електричниот алат за издадените површини

при изведување на операции при кои алатот за сечење можат да дојдат во контакт со скриени жици. Контакт со жица под напон исто така ќе направи проводници од металните делови и оној кој ракува со алатот ќе доживее струен удар.

Останати безбедносни и работни упатства

Употребувајте заштитна опрема. При работа со машината постојано носете заштитни очила. Се препорачува заштитна облека како: маска за заштита од прашина, заштитни ракавици, цврсти чевли што не се лизгаат, кацига и заштита за уши.

Прашината која се крева при работа со овој алат може да биде штетна по здравјето и затоа не го изложувајте го телото. Користете систем за ансорпција на прашината и носете соодветна заштитна маска. Одстранете ја целосно наталожената прашина пр: со правосмукалка.

Македонски

Не смеат да бидат обработувани материјали кои што можат да го загрозат здравјето (на пр. азбест).

Кога работите на сидови, таван или под внимавајте да ги избегнете електричните, гасните и водоводни инсталации.

Обезбедете го предметот кој што го обработувате со направа за напон. Необезбедени парчиња кои што се обработуваат можат да предизвикаат тешки повреди и оштетувања.

Доколку употребуваното орудие се блокира, молиме веднаш да се ислучи апаратот! Не го вклучувајте апаратот повторно додека употребуваното орудие е блокирано; притоа би можело да дојде до повратен удар со висок момент на реакција. Испитајте и отстранете ја причината за блокирањето на употребеното орудие имајки ги во предвид напомените за безбедност.

Можни причини за тоа може да бидат следните:

• Закантување во парчето кое што се обработува
• кршење на материјалот што се обработува
• Преоптоварување на електричното орудие

Не факајте во машината кога работи.

Употребеното орудие за време на примената може да стане многу жешко.

ПРЕДУПРЕДУВАЊЕ! Опасност од изгоретини

• при менување на орудието
• при ставање на апаратот на страна

Прашината и струготините не смеат да се одстрануваат додека е машината работи.

Извадете го батерискиот склоп пред отпочнување на каков и да е зафат врз машината.

ПРЕДУПРЕДУВАЊЕ! За да избегнете опасноста од пожар, од наранувања или од оштетување на производот, коишто ги создава краток спој, не ја потопувајте во течност алатката, заменливата батерија или полначот и пазете во уредите и во батериите да не проникнуваат течности. Корозивни или електроспроводливи течности, како солена вода, одредени хемикалии, избелувачки препарати или производи кои содржат избелувачки супстанции, можат да предизвикаат краток спој. Користете ислучиво Систем M18 за полнење на батерии од M18 систем. Не користете батерии од друг систем.

Не ги отворајте насилно батериите и полначите, и чувајте ги само на суво место. Чувајте ги постојано суви.

БАТЕРИИ

Батриите кои не биле користени подолго време треба да се наполнат пред употреба.

Температура повисока од 50oC (122oФ) го намалуваат траењето на батериите. Избегнувајте подолго изложување на батериите на високи температури или сонце (ризик од прегревање).

Клемите на полначот и батериите мора да бидат чисти.

За оптимален работен век батериите мора да се наполнат целосно по употреба.

За можно подолг век на траење, апаратите после нивното полнење треба да бидат извадени од апаратот за полнење на батериите.

Во случај на складирање на батеријата подолго од 30 дена:

Не ги оставајте искористените батерии во домашниот отпад и не горете ги. Дистрибутерите на Милвоки ги собираат старите батерии, со што ја штитат нашата околина.

Не ги чувајте батериите заедно со метални предмети (ризик од краток спој).

Метални парчиња не смеат да навлезат во делот за полнење на батерија (ризик од краток спој).

Киселината од оштетените батериите може да истече при екстремен напон или температури. Доколку дојдете во контакт со исатата, измијте се веднаш со сапун и вода. Во случај на контакт со очите плакнете ги убаво најмалку 10минути и задолжително одете на лекар.

ТРАНСПОРТ НА ЛИТИУМ-ЮНСКИ БАТЕРИИ

Литуим-јонските батерии подлежат на законските одредби за транспорт на опасни материи.

Транспортот на овие батерии мора да се врши согласно локалните, националните и меѓународните прописи и одредби.

Потрошувачите на овие батерии може да вршат непречен патен транспорт на истите.

Комерцијалниот транспорт на литиум-јонски батерии од страна на шпедитерски претпријатија подлежни на одредбите за транспорт на опасни материи. Подготовките за шпедиција и транспорт треба да ги вршат ислучиво соодветно обучени лица. Целокупниот процес треба да биде стручно надгледуван.

При транспортот на батерии треба да се внимава на следното:

Осигурајте се дека контактите се заштитени и изолирани, а сето тоа со цел да се избегнат кратки споеви. Внимавајте да не дојде до изместување на батериите во нивната амбалажа. Забранет е транспорт на оштетени или протечени литиум-јонски батерии. За понатамошни инструкции обратете се до Вашето шпедитерско претпријатие.

СПЕЦИФИЦИРАНИ УСЛОВИ НА УПОТРЕБА

Вртливиот пневматски чекан може да биде употребен за дупчење и дупчење во дрво, метал како и пластика при независна употреба далеку од главното напојување.

ОДРЖУВАЊЕ

Вентиляциските отвори на машината мора да бидат комплетно отворени постојано.

Важна забелешка! Доколку карбонските четкички се истрошени, со цел истите да бидат заменети алатот треба да биде пратен во постпродажниот центар. Ова ќе обезбеди долг употребен век и највисоки перформанси.

Користете само Milwaukee додатоци и резервни делови. Доколку некои од компонентите кои не се опишани треба да бидат заменети, Ве молиме контактирајте ги сервисните агенти на Milwaukee (консултирајте ја листата на адреси).

Доколку е потребно можно е да биде набавен детален приказ на алатот. Ве молиме наведете го бројот на артиклот како и типот на машина кој е отпечатен на етикетата и порачајте ја скицата кaj локалниот застапник или директно кaj: Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

ЕУ-ДЕКЛАРАЦИЈА ЗА СООБРАЗНОСТ

Под целосна лична одговорност изјавуваме дека производот опишан во „Технички податоци“ е во сообразност со сите релевантни прописи од директивите

2011/65/EU

2000/14/EC

2006/42/EC

2014/30/EU

и дека се применети следните хармонизирани стандарди

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 50581:2012

Ополномоштен за составување на техничката документација.

Techtronic Industries GmbH

Ве молиме пред да ја стартувате машината обрнете внимание на упатствата за употреба.

ВНИМАНИЕ! ПРЕДУПРЕДУВАЊЕ! ОПАСНОСТ!

Извадете го батерискиот склоп пред отпочнување на каков и да е зафат врз машината.

Дополнителна опрема - Не е включена во стандардната, а достапна е како додаток.

Електричните апарати и батериите што се полнат не смеат да се фрлат заедно со домашниот отпад. Електричните апарати и батериите треба да се собираат одделно и да се однесат во соодветниот погон заради нивно фрлање во склад со начелата за заштита на околината. Информирајте се кај Вашите местни служби или кај специјализираниот трговски претставник, каде има такви погони за рециклажа и собирни станици.

CE-3нак

UkrSEPRO знак на конформитет.

EurAsian (Еврозиски) знак на конформитет.
