M12 H402C - Perceuse MILWAUKEE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perforateur sans fil
Marque	Milwaukee
Modèle	M12 H402C
Tension nominale	12 V (accu Li-Ion interchangeable)
Vitesse à vide	0 - 800 min⁻¹
Perçage à percussion (en charge)	0 - 5350 min⁻¹
Puissance de frappe (EPTA 05/2009)	0,9 J
Couple max. (accu 1,5 Ah)	32 Nm
Couple max. (accu 3,0 Ah)	40 Nm
Diamètre de perçage dans le béton	13 mm
Diamètre de perçage dans l'acier	8 mm
Diamètre de perçage dans le bois	10 mm
Poids (avec accu 1,5 Ah)	1,6 kg
Poids (avec accu 3,0 Ah)	1,8 kg
Niveau de pression acoustique (K=3 dB)	81,5 dB(A)
Niveau d'intensité acoustique (K=3 dB)	92,5 dB(A)
Vibration (perçage à percussion dans le béton)	6,7 m/s² (K=1,5 m/s²)
Alimentation	Accu Li-Ion interchangeable 12 V (série M12)
Sécurité	Poignée isolée supplémentaire, protection acoustique obligatoire, arrêt en cas de blocage
Entretien	Nettoyer les orifices de ventilation, remplacer les balais en SAV Milwaukee
Pièces détachées	Accessoires Milwaukee, pièces détachées Milwaukee, service après-vente agréé
Normes	EN 60745, EN 55014, directive 2011/65/UE, 2006/42/CE

FOIRE AUX QUESTIONS - M12 H402C MILWAUKEE

Quelle est la tension de la perceuse Milwaukee M12 H402C ?

La perceuse Milwaukee M12 H402C fonctionne avec un accu interchangeable Li-Ion 12 V de la série M12.

Quels matériaux puis-je percer avec ce modèle ?

Vous pouvez percer le béton (jusqu'à 13 mm), l'acier (jusqu'à 8 mm), le bois (jusqu'à 10 mm) et les matières plastiques.

Comment entretenir la perceuse M12 H402C ?

Gardez les orifices de ventilation propres. Le remplacement des balais (charbons) doit être effectué par un centre SAV Milwaukee pour garantir la durée de vie de l'outil.

Quelle est la puissance de frappe de ce perforateur ?

La puissance de frappe individuelle est de 0,9 J selon la procédure EPTA 05/2009.

Quels accessoires sont disponibles pour ce modèle ?

Milwaukee propose une gamme d'accessoires (forets, embouts, etc.) compatibles, listés dans le catalogue accessoires. Utilisez uniquement des pièces détachées Milwaukee.

Comment recharger la batterie M12 ?

Utilisez exclusivement le chargeur du système M12. Ne chargez pas d'autres accus. Pour une durée de vie optimale, chargez complètement l'accu après usage et stockez-le dans un endroit sec.

Puis-je utiliser cette perceuse pour visser ?

Oui, le couple maximum (jusqu'à 40 Nm avec accu 3,0 Ah) permet de visser dans divers matériaux. Utilisez l'embout adapté.

Quelles sont les consignes de sécurité à respecter ?

Portez une protection acoustique (niveau sonore > 81 dB), des lunettes de protection et utilisez la poignée supplémentaire. Avant toute intervention, retirez l'accu. Évitez tout contact avec des câbles électriques cachés.

Que faire en cas de blocage de l'outil ?

Désactivez immédiatement l'outil. Ne le réactivez pas tant que l'outil est bloqué, car cela pourrait provoquer un contrecoup. Identifiez et éliminez la cause du blocage (encastrement, matériau traversé, surcharge).

Comment recycler la batterie en fin de vie ?

Ne jetez pas la batterie au feu ni aux ordures ménagères. Déposez-la dans un point de collecte agréé ou chez un revendeur spécialisé. Milwaukee propose un système d'élimination écologique.

MODE D'EMPLOI M12 H402C MILWAUKEE

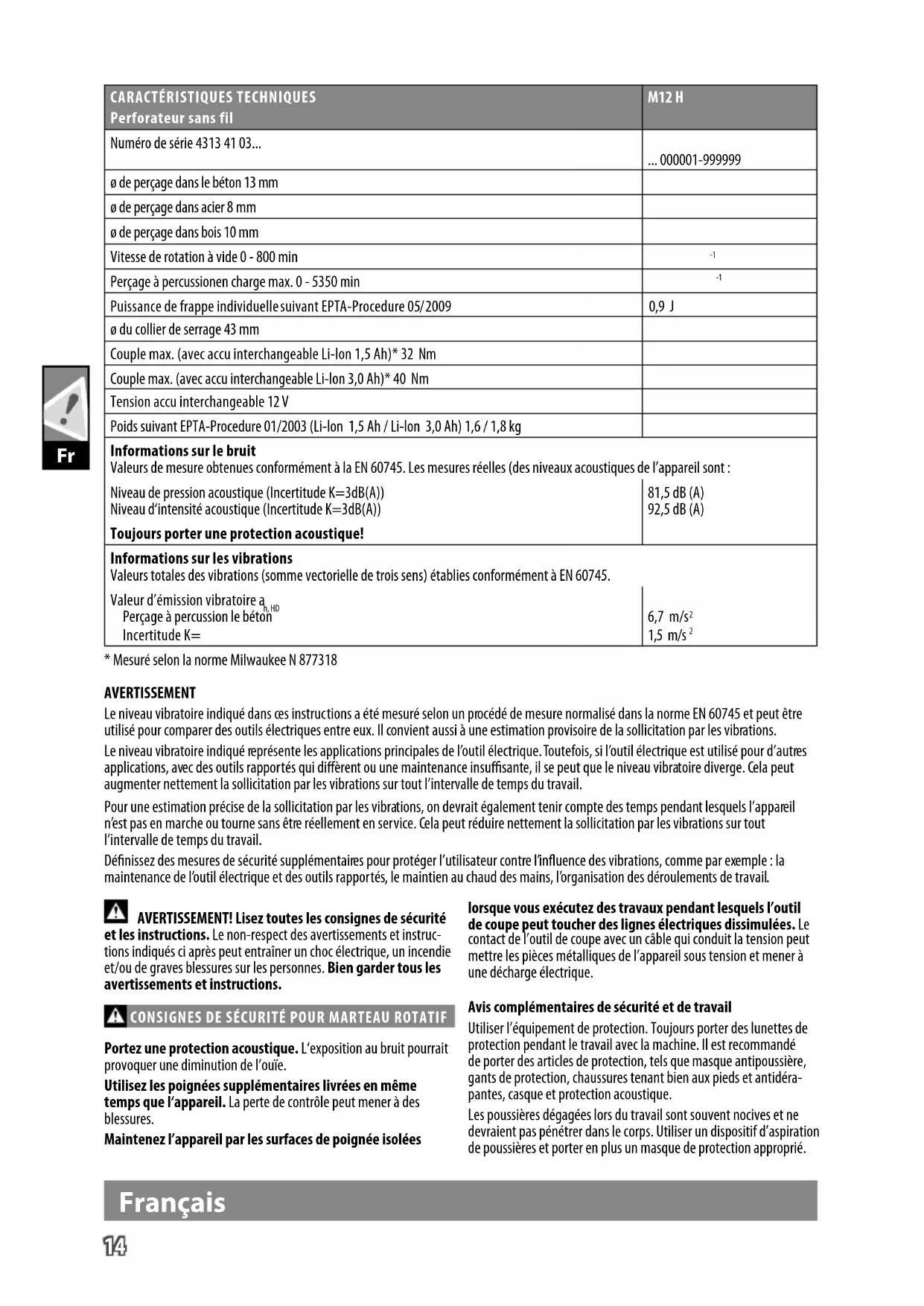

CARACTÉRISTIQUES TECHNIQUESPerforateur sans fil	M12 H
Numéro de série 4313 41 03...	... 000001-999999
ø de perçage dans le béton 13 mm
ø de perçage dans acier 8 mm
ø de perçage dans bois 10 mm
Vitesse de rotation à vide 0 - 800 min	-1
Perçage à percussionen charge max. 0 - 5350 min	-1
Puissance de frappe individuelle suivant EPTA-Procedure 05/2009	0,9 J
ø du collier de serrage 43 mm
Couple max. (avec accu interchangeable Li-Ion 1,5 Ah)* 32 Nm
Couple max. (avec accu interchangeable Li-Ion 3,0 Ah)* 40 Nm
Tension accu interchangeable 12 V
Poids suivant EPTA-Procedure 01/2003 (Li-Ion 1,5 Ah / Li-Ion 3,0 Ah) 1,6 / 1,8 kg
Informations sur le bruitValeurs de mesure obtenues conformément à la EN 60745. Les mesures réelles (des niveaux acoustiques de l'appareil sont :
Niveau de pression acoustique (Incertitude K=3dB(A))	81,5 dB (A)
Niveau d'intensité acoustique (Incertitude K=3dB(A))	92,5 dB (A)
Toujours porter une protection acoustique!
Informations sur les vibrationsValeurs totales des vibrations (somme vectorielle de trois sens) établies conformément à EN 60745.
Valeur d'émission vibratoire a_h,HD Perçage à percussion le béton	6,7 m/s ^2
Incertitude K=	1,5 m/s ^2

* Mesuré selon la norme Milwaukee N 877318

Avertissement

Le niveau vibratoire indiqué dans ces instructions a été mesuré selon un procédé de mesure normalisé dans la norme EN 60745 et peut être utilisé pour comparer des outils électriques entre eux. Il convient aussi à une estimation provisoire de la sollicitation par les vibrations.

Le niveau vibratoire indiqué représente les applications principales de l'outil électrique. Toutefois, si l'outil électrique est utilisé pour d'autres applications, avec des outils rapportés qui diffèrent ou une maintenance insuffisante, il se peut que le niveau vibratoire diverge. Cela peut augmenter

Pour une estimation précise de la sollicitation par les vibrations, on devrait également tenir compte des temps pendant lesquels l'appareil n'est pas en marche ou tourne sans être réellement en service. Cela peut réduire

Définissez des mesures de sécurité supplémentaires pour protéger l'utilisateur contre l'influence des vibrations, comme par exemple : la maintenance de l'outil électrique et des outils rapportés, le maintien au chaud des mains, l'organisation des déroulements de travail.

Avertissement! lisez toutes les consignes de sécurité

et les instructions. Le non-respect des avertissements et instructions indiqués ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes. Bien garder tous les avertissements et instructions.

Consignes de sécurité pour marteau rotatif

Portez une protection acoustique. L'exposition au bruit pourrait provoquer une diminution de l'ouïe.

Utilisez les poignées supplémentaires livrées en même temps que l'appareil. La perte de contrôle peut mener à des blessures.

Maintenez l'appareil par les surfaces de poignée isolées

lorsque vous exécutez des travaux pendant lesquels l'outil de coupe peut toucher des lignes électriques dissimulées. Le contact de l'outil de coupe avec un câble qui conduit la tension peut mettre les pièces métalliques de l'appareil sous tension et mener à une décharge électrique.

Avis complémentaires de sécurité et de travail

Utiliser l'équipement de protection. Toujours porter des lunettes de protection pendant le travail avec la machine. Il est recommandé de porter des articles de protection, tels que masque antipoussière, gants de protection, chaussures tenant bien aux pieds et antidérapantes, casque et protection acoustique.

Les poussières dégagées lors du travail sont souvent nocives et ne devraient pas pénétrer dans le corps. Utiliser un dispositif d'aspiration de poussières et porter en plus un masque de protection approprié.

Éliminer soigneusement les dépôts de poussières, p. ex. en les aspirant au moyen d'un système d'aspiration de copeaux.

Il est interdit de travailler des matériaux dangereux pour la santé (par ex. amiante).

Lors du perçage dans les murs, les plafonds ou les planchers, toujours faire attention aux câbles électriques et aux conduites de gaz et d'eau.

Fixer fermement la pièce en exécution à l'aide d'un dispositif de serrage. Des pièces en exécution non fermement fixées peuvent provoquer des dommages et des lésions graves.

Désactiver immédiatement le dispositif en cas de blocage ! Ne pas réactiver le dispositif avec l'outil bloqué ; il y a le risque de provoquer un contrecoup avec moment de réaction élevé. Établir et éliminer la cause du blocage de l'outil en prêtant attention aux consignes de sécurité.

Les causes possibles sont :

• Encastrement dans la pièce à travailler.
• Le dispositif a traversé le matériau à travailler en le cassant.
• Le dispositif électrique a été surchargé.

Ne pas approcher les mains de la partie en mouvement de la machine.

Durant l'utilisation, l'outil peut se surchauffer.

AVERTISSEMENT! Danger de brûlures

• durant le remplacement de l'outil

- durant la dépose de l'outil

Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche.

Avant tous travaux sur l'appareil, retirer l'accu interchangeable.

AVERTISSEMENT! Pour réduire le risque d'incendie, de blessures corporelles et de dommages causés par un court-circuit, ne jamais immerger l'outil, le bloc-piles ou le chargeur dans un liquide ou laisser couler un fluide à l'intérieur de celui-ci. Les fluides corrosifs ou conducteurs, tels que l'eau de mer, certains produits chimiques industriels, les produits de blanchiment, etc., peuvent provoquer un court-circuit. Ne charger les accus interchangeables du système M18 qu'avec le chargeur d'accus du système M18. Ne pas charger des accus d'autres systèmes.

Ne pas ouvrir les accus interchangeables et les chargeurs et ne les stocker que dans des locaux secs. Les protéger contre l'humidité.

ACCUS

Recharger les accus avant utilisation après une longue période de non utilisation.

Une température supérieure à 50°C amoindrit la capacité des accus. Éviter les expositions prolongées au soleil ou au chauffage.

Tenir propres les contacts des accus et des chargeurs.

Pour une durée de vie optimale, les accus doivent être chargés à fond après l'utilisation.

Pour une plus longue durée de vie, enlever les batteries du chargeur de batterie quand celles-ci seront chargées.

En cas d'entreposage de la batterie pour plus de 30 jours:

Ne pas jeter les accus interchangeables usés au feu ou avec les déchets ménagers. Milwaukee offre un système d'évacuation écologique des accus usés.

Ne pas conserver les accus interchangeables avec des objets métalliques (risque de court-circuit)

Aucune pièce métallique ne doit pénétrer dans le logement d'accu du chargeur (risque de court-circuit)

En cas de conditions ou températures extrêmes, du liquide caustique peut s'échapper d'un accu interchangeable endommagé. En cas de contact avec le liquide caustique de la batterie, laver immédiatement avec de l'eau et du savon. En cas de contact avec les yeux, rincer soigneusement avec de l'eau et consulter immédiatement un médecin.

Transport de batteries lithium-ion

Les batteries lithium-ion sont soumises aux dispositions législatives concernant le transport de produits dangereux.

Le transport de ces batteries devra s'effectuer dans le respect des dispositions et des normes locales, nationales et internationales.

Les utilisateurs peuvent transporter ces batteries sans restrictions.

Le transport commercial de batteries lithium-ion est réglementé par les dispositions concernant le transport de produits dangereux. La préparation au transport et le transport devront être effectués uniquement par du personnel formé de façon adéquate. Tout le procédé devra être géré d'une manière professionnelle.

Durant le transport de batteries, il faut respecter les consignes suivantes :

S'assurer que les contacts soient protégés et isolés en vue d'éviter des courts-circuits. S'assurer que le groupe de batteries ne puisse pas se déplacer à l'intérieur de son emballage. Des batteries endommagées ou des batteries perdant du liquide ne devront pas être transportées. Pour tout renseignement complémentaire, veuillez vous adresser à votre transporteur professionnel.

Utilisation conforme aux prescriptions

Le marteau-perforateur à accu est conçu pour un travail universel de perçage à percussion dans la maçonnerie, ainsi que pour le perçage du bois, du métal et des matières plastiques.

Entretien

Tenir toujours propres les orifices de ventilation de la machine.

Attention! Lorsque les balais (charbons) sont usés, il est recommandé de faire effectuer, outre le changement des balais (charbons), une inspection dans une station de service après-vente. Ceci augmente la durée de vie de la machine et garantit un fonctionnement permanent de la machine.

Utiliser uniquement les accessoires Milwaukee et les pièces détachées Milwaukee. Faire remplacer les composants dont le remplacement n'a pas été décrit, par un des centres de service après-vente Milwaukee (observer la brochure avec les adresses de garantie et de service après-vente).

Si besoin est, une vue éclatée de l'appareil peut être fournie. S'adresser, en indiquant bien le numéro porté sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

Nous déclarons, sous notre responsabilité exclusive, que le produit décrit ici dans les « Caractéristiques techniques » satisfait à toutes les dispositions pertinentes des directives

2011/65/UE

2000/14/CE

2006/42/CE

2014/30/UE

et que les normes harmonisées suivantes ont été appliquées.

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 50581:2012

Autorisé à compiler la documentation technique.

Techtronic Industries GmbH

Veuillez lire avec soin le mode d'emploi avant la mise en service

ATTENTION! AVERTISSEMENT! DANGER!

Avant tous travaux sur l'appareil, retirer l'accu interchangeable.

Accessoires - Ces pièces ne font pas partie de la livraison. Il s'agit là de compléments recommandés pour votre machine et énumérés dans le catalogue des accessoires.

Les dispositifs électriques, les batteries et les batteries rechargeables ne sont pas à éliminer dans les déchets ménagers. Les dispositifs électriques et les batteries sont à collecter séparément et à remettre à un centre de recyclage en vue de leur élimination dans le respect de l'environnement. S'adresser aux autorités locales ou au détaillant spécialisé en vue de connaître l'emplacement des centres de recyclage et des points de collecte.

Marque CE

Marque de qualité UkrSEPRO

Marque de qualité EurAsian
