Produkta tips	Bezvadu perforators
Zīmols	Milwaukee
Modelis	M12 H402C
Nominālais spriegums	12 V (maināms Li-Ion akumulators)
Tukšgaitas ātrums	0 - 800 min⁻¹
Triecienurbšana (zem slodzes)	0 - 5350 min⁻¹
Sitiena jauda (EPTA 05/2009)	0,9 J
Maks. griezes moments (1,5 Ah akumulators)	32 Nm
Maks. griezes moments (3,0 Ah akumulators)	40 Nm
Urbšanas diametrs betonā	13 mm
Urbšanas diametrs tēraudā	8 mm
Urbšanas diametrs kokā	10 mm
Svars (ar 1,5 Ah akumulatoru)	1,6 kg
Svars (ar 3,0 Ah akumulatoru)	1,8 kg
Skaņas spiediena līmenis (K=3 dB)	81,5 dB(A)
Skaņas intensitātes līmenis (K=3 dB)	92,5 dB(A)
Vibrācija (triecienurbšana betonā)	6,7 m/s² (K=1,5 m/s²)
Barošana	Maināms Li-Ion akumulators 12 V (M12 sērija)
Drošība	Papildu izolēts rokturis, obligāta dzirdes aizsardzība, apstāšanās iestrēgšanas gadījumā
Apkope	Tīrīt ventilācijas atveres, nomainīt sukas Milwaukee servisa centrā
Rezerves daļas	Milwaukee piederumi, Milwaukee rezerves daļas, pilnvarots serviss
Standarti	EN 60745, EN 55014, Direktīva 2011/65/ES, 2006/42/EK

Bieži uzdotie jautājumi - M12 H402C MILWAUKEE

Kāds ir Milwaukee M12 H402C urbjmašīnas spriegums?

Milwaukee M12 H402C urbjmašīna darbojas ar maināmu Li-Ion 12 V akumulatoru no M12 sērijas.

Kādus materiālus es varu urbt ar šo modeli?

Jūs varat urbt betonu (līdz 13 mm), tēraudu (līdz 8 mm), koku (līdz 10 mm) un plastmasas materiālus.

Kā apkopt M12 H402C urbjmašīnu?

Uzturiet tīras ventilācijas atveres. Suku (ogļu) nomaiņa jāveic Milwaukee servisa centrā, lai nodrošinātu instrumenta ilgmūžību.

Kāda ir šī perforatora sitiena jauda?

Individuālā sitiena jauda ir 0,9 J saskaņā ar EPTA 05/2009 procedūru.

Kādi piederumi ir pieejami šim modelim?

Milwaukee piedāvā saderīgu piederumu klāstu (urbji, uzgaļi u.c.), kas uzskaitīti piederumu katalogā. Izmantojiet tikai Milwaukee rezerves daļas.

Kā uzlādēt M12 akumulatoru?

Izmantojiet tikai M12 sistēmas lādētāju. Neuzlādējiet citus akumulatorus. Lai pagarinātu kalpošanas laiku, pēc lietošanas pilnībā uzlādējiet akumulatoru un uzglabājiet to sausā vietā.

Vai es varu izmantot šo urbjmašīnu skrūvēšanai?

Jā, maksimālais griezes moments (līdz 40 Nm ar 3,0 Ah akumulatoru) ļauj skrūvēt dažādos materiālos. Izmantojiet atbilstošu uzgali.

Kādi drošības noteikumi jāievēro?

Valkājiet dzirdes aizsardzību (trokšņa līmenis > 81 dB), aizsargbrilles un izmantojiet papildu rokturi. Pirms jebkādas darbības noņemiet akumulatoru. Izvairieties no saskares ar slēptiem elektrības kabeļiem.

Ko darīt instrumenta iestrēgšanas gadījumā?

Nekavējoties izslēdziet instrumentu. Neieslēdziet to atkārtoti, kamēr tas ir iestrēdzis, jo tas var izraisīt atsitienu. Noskaidrojiet un novērsiet iestrēgšanas cēloni (iesprūšana, caursists materiāls, pārslodze).

Kā pārstrādāt akumulatoru pēc tā kalpošanas laika?

Neizmestiet akumulatoru ugunī vai sadzīves atkritumos. Nogādājiet to pilnvarotā savākšanas punktā vai specializētā tirgotājā. Milwaukee piedāvā videi draudzīgu utilizācijas sistēmu.

LIETOŠANAS INSTRUKCIJA M12 H402C MILWAUKEE

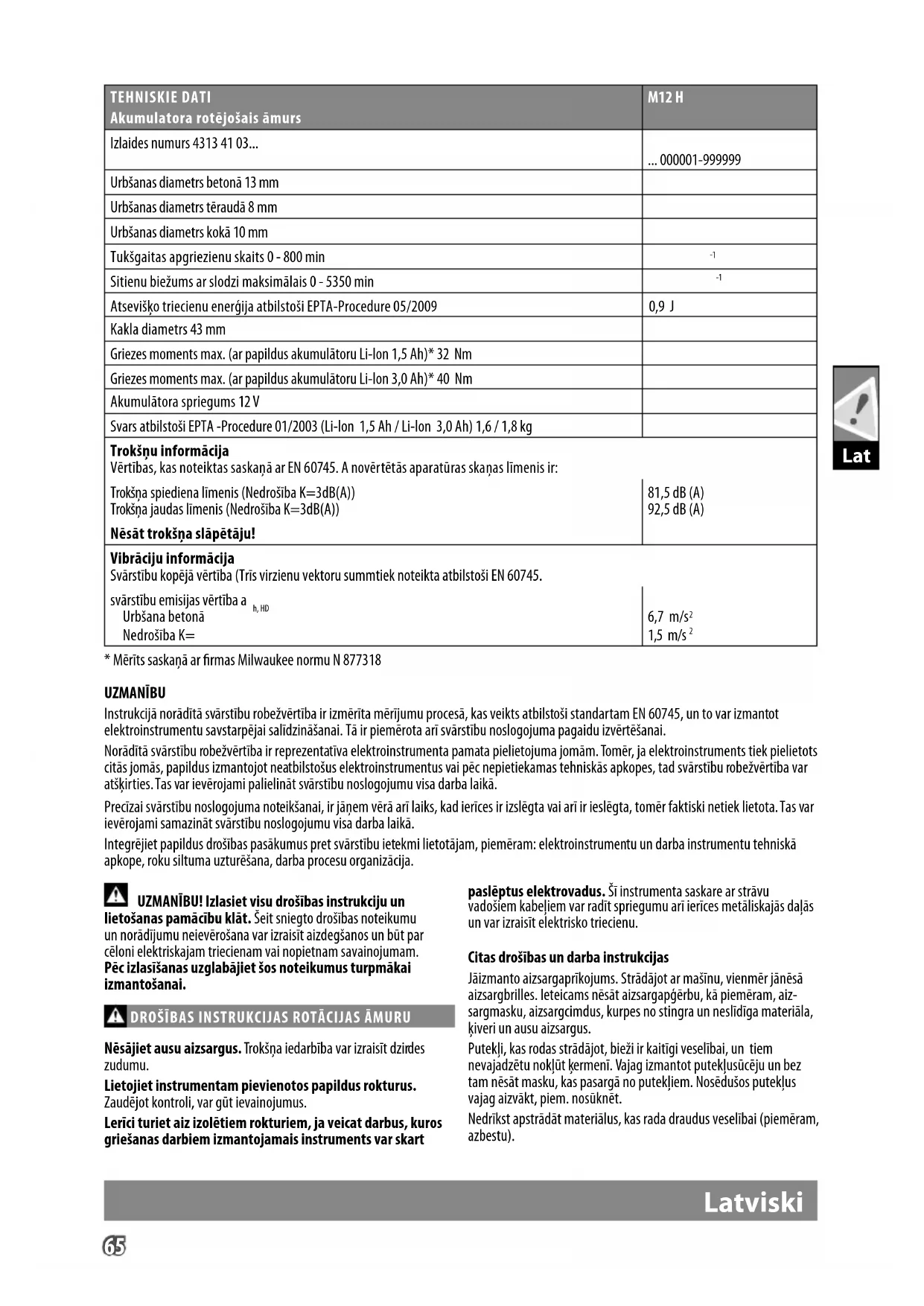

TEHNISKIE DATIAkumulatora rotējošais āmurs	M12 H
Izlaides numurs 4313 41 03...	... 000001-999999
Urbšanas diametrs betonā 13 mm
Urbšanas diametrs tēraudā 8 mm
Urbšanas diametrs kokā 10 mm
Tukšgaitas apgriezienu skaits 0 - 800 min	-1
Sitienu biežums ar slodzi maksimālais 0 - 5350 min	-1
Atseviško triecienu energija atbilstoši EPTA-Procedure 05/2009	0,9 J
Kakla diametrs 43 mm
Griezes moments max. (ar papildus akumulātoru Li-lon 1,5 Ah)* 32 Nm
Griezes moments max. (ar papildus akumulātoru Li-lon 3,0 Ah)* 40 Nm
Akumulātora spriegums 12 V
Svars atbilstoši EPTA -Procedure 01/2003 (Li-lon 1,5 Ah / Li-lon 3,0 Ah) 1,6 / 1,8 kg
Trokšņu informācijaVērtības, kas noteiktas saskaņā ar EN 60745. A novērtētās aparatūras skaņas līmenis ir:Trokšņa spiediena līmenis (Nedrošība K=3dB(A))Trokšņa jaudas līmenis (Nedrošība K=3dB(A))Nēsāt trokšņa slāpētāju!	81,5 dB (A)92,5 dB (A)
Vibrāciju informācijaSvārstību kopējā vērtība (Trīs virzienu vektoru summtiek noteikta atbilstoši EN 60745.svārstību emisijas vērtība ah, HDUrbšana betonāNedrošība K=	6,7 m/s ^2 1,5 m/s ^2

* Mērīts saskaņā ar firmas Milwaukee normu N 877318

UZMANIBU

Instrukcijā norādītā svārstību robežvērtība ir izmērīta mērijumu procesā, kas veikts atbilstoši standartam EN 60745, un to var izmantot elektroinstrumentu savstarpējai salīdzināšanai. Tā ir piemērota arī svārstību noslogojuma pagaidu izvērtēšanai.

Norādītā svārstību robežvērtība ir reprezentatīva elektroinstrumenta pamata pielietojuma jomām. Tomēr, ja elektroinstruments tiek pielietots citās jomās, papildus izmantojot neatbilstošus elektroinstrumentus vai pēc nepietiekamas tehniskās apkopes, tad svārstību robežvērtība var atšķirties. Tas var ievērojami palielināt svārstību noslogojumu visa darba laikā.

Precizai svārstību noslogojuma noteikšanai, ir jānem vērā arī laiks, kad ierīces ir izslēgta vai arī ir ieslēgta, tomēr faktiski netiek lietota. Tas var ievērojami samazināt svārstību noslogojumu visa darba laikā.

Integrëjiet papildus drošibas pasākumus pret svārstību ietekmi lietotājam, piemēram: elektroinstrumentu un darba instrumentu tehniskā apkope, roku siltuma uzturēšana, darba procesu organizācija.

lietošanas pamācību klāt. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.

DROŠĪBAS INSTRUKCIJAS ROTĀCIJAS ĀMURU

Nēsājiet ausu aizsargus. Trokšna iedarbība var izraisīt dzirdes zudumu.

Lietojiet instrumentam pievienotos papildus rokturus. Zaudējot kontroli, var gūt ievainojumus.

Lerici turiet aiz izolētiem rokturiem, ja veicat darbus, kuros griešanas darbiem izmantojamais instruments var skart

paslēptus elektrovadus. Šī instrumenta saskare ar strāvu vadošiem kabeliem var radīt spriegumu ari ierīces metāliskajās daļās un var izraisīt elektrisko triecienu.

Citas drošības un darba instrukcijas

Jāizmanto aizsargaprikojums. Strādājot ar mašinu, vienmēr jānēsā aizsargbrilles. leteicams nēsāt aizsargapgērbu, kā piemēram, aizsargmasku, aizsargcimdus, kurpes no stingra un neslīdīga materiāla, kiveri un ausu aizsargus.

Puteklj, kas rodas strādājot, bieži ir kaitīgi veselībai, un tiem nevajadzētu nokļut ķernenī. Vajag izmantot puteklusūcēju un bez tam nēsāt masku, kas pasargā no putekljiem. Nosēdušos puteklus vajag aizvākt, piem. nosūknēt.

Nedrikst apstrādāt materiālus, kas rada draudus veselībai (piemēram, azbestu).

Veicot darbus sienu, griestu un grīdas apvidū, vajag uzmanīties, lai nesabojātu elektriskos, gāzes un ūdens vadus.

Fiksējiet apstrādājamo materiālu ar fiksācijas aprīkojumu. Nenostiprināti materiāli var izraisīt smagus savainojumus un bojājumus.

Ja izmantojamais darba rīks tiek blokēts, nekavējoties izslēgt ierīci! Neieslēdziet ierīci, kamēr izmantojamais darba rīks ir blokēts; var rasties atsitiens ar augstu griezes momentu. Noskaidrojiet un novērsiet izmantojamā darba rīka blokēšanas iemeslu, ievērojot visas drošības norādes.

Automātiskās apstāšanās iespējamie iemesli:

• iesprūdis apstrādājamajā materiālā
• Apstrādājamā materiāla caururbšana
  • elektroinstruments ir pārslogots
  Leslēgtai ierīcei nepieskarties.

Izmantojamais darba riks darba gaitā var stipri sakarst. UZMANĪBU! Bīstamība apdedzināties

• veicot darba rīka nomainu
• noliekot iekārtu

Skaidas un atlūzas nedrīkst ṣemt ārā, kamēr mašina darbojas.

Pirms mašinai veikt jebkāda veida apkopes darbus, ir jāizņem ārā akumulātors.

UZMANĪBU! Lai novērstu īssavienojuma izraisītu aizdegšanās, savainojumu vai produkta bojājuma risku, neiegremdējiet instrumentu, maināmo akumulatoru vai uzlādes ierīci šķidrumos un rūpējieties par to, lai ierīcēs un akumulatoros neieklūtu šķidrums. Koroziju izraisoši vai vadītspējīgi šķidrumi, piemēram, sālsūdens, noteiktas kimikālijas, balinātāji vai produkti, kas satur balinātājus, var izraisīt issavienojumu.M18 sistēmas akumulātorus lādēt tikai ar M18 sistēmas lādētājiem. Nedrikst lādēt citus akumulātorus no citām sistēmām.

Akumulātorus un lādētājus nedrīkst taisīt vaļā un tie jāuzglabā sausās telpās.

AKUMULĀTORI

Akumulātori, kas ilgāku laiku nav izmantoti, pirms lietošanas jāuzlādē.

Pie temperatūras, kas pārsniedz 50°C, akumulātoru darbspēja tiek negatīvi ietekmēta. Vajag izvairīties no ilgākas saules un karstuma iedarbības.

Lādētāja un akumulātoru pievienojuma kontakti jāuztur tīri.

Lai baterijas darba ilgums būtu optimāls, pēc iekārtas izmantošanas tā jāuzlādē.

Lai akumulatori kalpotu pēc iespējas ilgāku laiku, tos pēc uzlādes ieteicams atvienot no lādētāj ierīces.

Akumulatora uzglabāšana ilgāk kā 30 dienas:

Izmantotos akumulārus nedrīkst mest ugunī vai parastajos atkritumos. Firma Milwaukee piedāvā iespēju vecos akumulātorus savākt apkārtējo vidi saudzējošā veidā; jautājiet specializētā veikalā.

Akumulātorus nav ieteicams glabāt kopā ar metāla priekšmetiem (iespējams ësslēgums).

Jāuzmanās, lai akumulātoru lādētājā nenokļūtu nekādi metāla priekšmeti (iespējams isslēgums).

Pie ārkārtas slodzes un ārkārtas temperatūrām no bojātā akumulātora var iztecēt akumulātora šķidrums. Ja nonākat saskarsmē ar akumulātora šķidrumu, saskarsmes vieta nekavējoties jānomazgā ar ūdeni un ziepēm. Ja šķidrums nonācis acīs, acis vismaz 10 min. skalot un nekavējoties konsultēties ar ārstu.

LITIJA JONU AKUMULATORU TRANSPORTEŠANA

Uz litija jonu akumulatoriem attiecas noteikumi par bīstamo kravu pārvadāšanu.

Šo akumulatoru transportēšana jāveic saskaņā ar vietējiem, valsts un starptautiskajiem normatīvajiem aktiem un noteikumiem.

Patērētāja darbības, pārvadājot šos akumulatorus pa autoceljiem, nav reglamentētas.

Uz litija jonu akumulatoru komerciālu transportēšanu, ko veic ekspedīcijas uznēmums, attiecas bīstamo kravu pārvadāšanas noteikumi. Sagatavošanas darbus un transportēšanu drikst veikt tikai atbilstoši apmācīts personāls. Viss process jāvada profesionāli.

Veicot akumulatoru transportēšanu, jāievēro:

Pārliecinieties, ka kontakti ir aizsargāti un izolēti, lai izvairitos no ëssavienojumiem. Pārliecinieties, ka akumulators iepakojumā nevar paslidēt. Bojātus vai tekošus akumulatorus nedrīkst transportēt.

Plašāku informāciju Jūs varat saņemt no ekspedīcijas uzņēmuma.

NOTEIKUMIEM ATBILSTOŠS IZMANTOJUMS

Atskaldāmais āmurs ar akumulātoriem ir universāli izmantojams akmens skaldīšanai un koka, metāla un plastmasas urbšanai neatkarīgi no tikla pieslēguma.

APKOPE

Vajag vienmēr uzmanīt, lai būtu tīras dzesēšanas atveres.

Ja ir nolietojušas elektromotora oglites, papildus to nomainai būtu jāveic instrumenta apskate sevisa darbnīcā. Tas pagarinās mašinas kalpošanas ilgumu un garantēs tās pastāvīgu darbspēju..

Izmantojiet tikai firmu Milwaukee piederumus un firmas Milwaukee rezerves daļas. Lieciet nomainīt detaļas, kuru nomaiņa nav aprakstīta, kādā no firmu Milwaukee klientu apkalpošanas servisiem. (Skat. brošūru „Garantija/klientu apkalpošanas serviss“.)

Ja nepieciešams, klientu apkalpošanas servisā vai tieši pie firmas Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany, var pieprasīt instrumenta numurs, kas norādīts uz jaudas panela.

Latviski

ATBILSTĪBA CE NORMĀM

Mēs ar pilnu atbildību paziņojam, ka izstrādājums, kas raksturots sadalā „Tehniskie dati”, atbilst visām attiecīgajām prasībām direktīvās

2011/65/ES

2000/14/EK

2006/42/EK

2014/30/ES

un ir piemēroti šādi saskaņotie standarti

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 50581:2012

Pilnvarotais tehniskās dokumentācijas sastādīšanā.

Techtronic Industries GmbH

Pirms säkt lietot instrumentu, lüdzu, izlasiet lietošanas pamācību.

UZMANĪBU! BĪSTAMI!

Pirms mašinai veikt jebkāda veida apkopes darbus, ir jāizņem ārā akumulātors.

Piederumi - standartaprikojumā neietvertās, bet ieteicamās papildus komplektācijas detaljas no piederumu programmas.

Elektriskus aparātus, baterijas/akumulatorus nedrikst utilizēt kopā ar mājsaimniecības atkritumiem. Elektriski aparāti un akumulatori ir jāsavāc atsevišķi un jānodod atkritumu pārstrādes uzņēmumā videi saudzīgai utilizācijai. Jautājiet vietējā iestādē vai savam specializētājam tirgotājam, kur atrodas atkritumu pārstrādes uzņēmumi vai savākšanas punkti.

CE markējums

UkrSEPRO atbilstības markējums.

EurAsian atbilstības marķējums.
