Produkttyp	Akku-Bohrhammer
Marke	Milwaukee
Modell	M12 H402C
Nennspannung	12 V (austauschbarer Li-Ion-Akku)
Leerlaufdrehzahl	0 - 800 min⁻¹
Schlagbohren (unter Last)	0 - 5350 min⁻¹
Schlagenergie (EPTA 05/2009)	0,9 J
Max. Drehmoment (1,5 Ah Akku)	32 Nm
Max. Drehmoment (3,0 Ah Akku)	40 Nm
Bohrdurchmesser in Beton	13 mm
Bohrdurchmesser in Stahl	8 mm
Bohrdurchmesser in Holz	10 mm
Gewicht (mit 1,5 Ah Akku)	1,6 kg
Gewicht (mit 3,0 Ah Akku)	1,8 kg
Schalldruckpegel (K=3 dB)	81,5 dB(A)
Schallleistungspegel (K=3 dB)	92,5 dB(A)
Vibration (Schlagbohren in Beton)	6,7 m/s² (K=1,5 m/s²)
Stromversorgung	Austauschbarer Li-Ion-Akku 12 V (M12-Serie)
Sicherheit	Zusätzlicher isolierter Handgriff, Gehörschutz erforderlich, Blockierstopp
Wartung	Lüftungsschlitze reinigen, Kohlebürsten im Milwaukee-Kundendienst ersetzen
Ersatzteile	Milwaukee Zubehör, Milwaukee Ersatzteile, autorisierter Kundendienst
Normen	EN 60745, EN 55014, Richtlinie 2011/65/EU, 2006/42/EG

Häufig gestellte Fragen - M12 H402C MILWAUKEE

Wie hoch ist die Spannung der Milwaukee M12 H402C Bohrmaschine?

Die Milwaukee M12 H402C Bohrmaschine arbeitet mit einem austauschbaren Li-Ion 12 V Akku der M12-Serie.

Welche Materialien kann ich mit diesem Modell bohren?

Sie können Beton (bis zu 13 mm), Stahl (bis zu 8 mm), Holz (bis zu 10 mm) und Kunststoffe bohren.

Wie warte ich die M12 H402C Bohrmaschine?

Halten Sie die Lüftungsschlitze sauber. Der Austausch der Kohlebürsten sollte von einem Milwaukee Service-Center durchgeführt werden, um die Lebensdauer des Werkzeugs zu gewährleisten.

Wie hoch ist die Schlagenergie dieses Bohrhammer?

Die Schlagenergie beträgt 0,9 J gemäß EPTA 05/2009.

Welches Zubehör ist für dieses Modell erhältlich?

Milwaukee bietet eine Reihe von Zubehör (Bohrer, Bits usw.) an, die kompatibel sind und im Zubehörkatalog aufgeführt sind. Verwenden Sie nur Milwaukee Ersatzteile.

Wie lade ich den M12 Akku auf?

Verwenden Sie ausschließlich das Ladegerät des M12 Systems. Laden Sie keine anderen Akkus. Für eine optimale Lebensdauer laden Sie den Akku nach Gebrauch vollständig auf und lagern Sie ihn an einem trockenen Ort.

Kann ich diese Bohrmaschine zum Schrauben verwenden?

Ja, das maximale Drehmoment (bis zu 40 Nm mit 3,0 Ah Akku) ermöglicht Schrauben in verschiedenen Materialien. Verwenden Sie den passenden Bit.

Welche Sicherheitshinweise sind zu beachten?

Tragen Sie Gehörschutz (Schallpegel > 81 dB), Schutzbrille und verwenden Sie den Zusatzhandgriff. Entfernen Sie vor jedem Eingriff den Akku. Vermeiden Sie Kontakt mit versteckten elektrischen Leitungen.

Was tun bei blockiertem Werkzeug?

Schalten Sie das Werkzeug sofort aus. Schalten Sie es nicht wieder ein, solange es blockiert ist, da dies einen Rückschlag verursachen könnte. Finden und beseitigen Sie die Ursache der Blockierung (Verklemmen, durchstoßenes Material, Überlastung).

Wie entsorge ich den Akku am Ende seiner Lebensdauer?

Werfen Sie den Akku nicht ins Feuer oder in den Hausmüll. Geben Sie ihn an einer autorisierten Sammelstelle oder bei einem Fachhändler ab. Milwaukee bietet ein umweltfreundliches Entsorgungssystem.

BEDIENUNGSANLEITUNG M12 H402C MILWAUKEE

Originalbetriebsanleitung

Notice originale

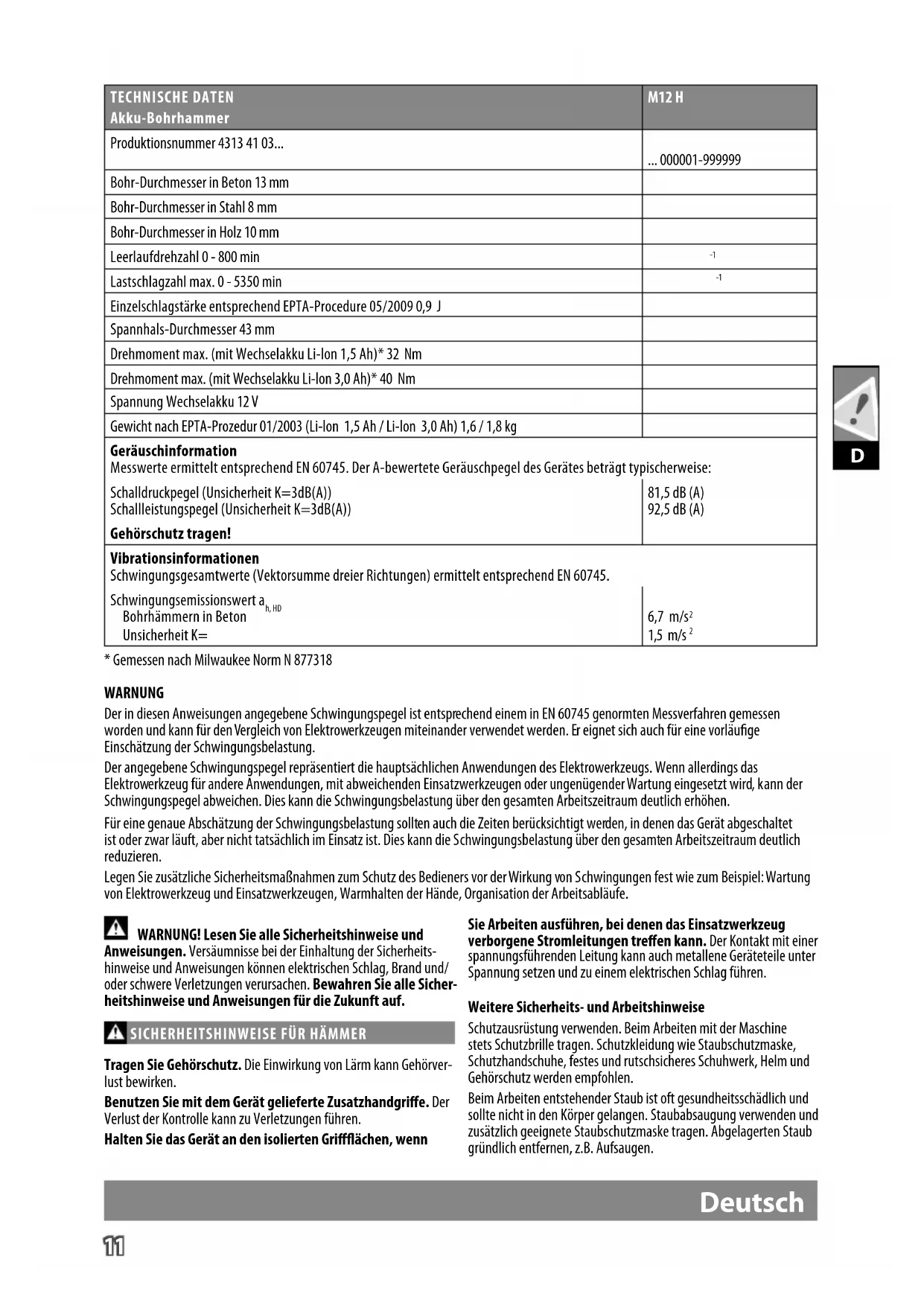

TECHNISCHE DATENAkku-Bohrhammer	M12 H
Produktionsnummer 4313 41 03...	... 000001-999999
Bohr-Durchmesser in Beton 13 mm
Bohr-Durchmesser in Stahl 8 mm
Bohr-Durchmesser in Holz 10 mm
Leerlaufdrehzahl 0 - 800 min	-1
Lastschlagzahl max. 0 - 5350 min	-1
Einzelschlagstärke entsprechend EPTA-Procedure 05/2009 0,9 J
Spannhals-Durchmesser 43 mm
Drehmoment max. (mit Wechselakku Li-Ion 1,5 Ah)* 32 Nm
Drehmoment max. (mit Wechselakku Li-Ion 3,0 Ah)* 40 Nm
Spannung Wechselakku 12 V
Gewicht nach EPTA-Prozedur 01/2003 (Li-Ion 1,5 Ah / Li-Ion 3,0 Ah) 1,6 / 1,8 kg
GeräuschinformationMesswerte ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:
Schalldruckpegel (Unsicherheit K=3dB(A))	81,5 dB (A)
Schallleistungspegel (Unsicherheit K=3dB(A))	92,5 dB (A)
Gehörschutz tragen!
VibrationsinformationenSchwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745.
Schwingungsemissionswert a_h, HD Bohrhämmern in Beton	6,7 m/s ^2
Unsicherheit K=	1,5 m/s ^2

* Gemessen nach Milwaukee Norm N 877318

WARNUNG

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

WARNUNG! Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

SICHERHEITSHINWEISE FÜR HÄMMER

Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Benutzen Sie mit dem Gerät gelieferte Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen.

Halten Sie das Gerät an den isolierten Griffflächen, wenn

Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Weitere Sicherheits- und Arbeitshinweise

Schutzausrüstung verwenden. Beim Arbeiten mit der Maschine stets Schutzbrille tragen. Schutzkleidung wie Staubschutzmaske, Schutzhandschuhe, festes und rutschsicheres Schuhwerk, Helm und Gehörschutz werden empfohlen.

Beim Arbeiten entstehender Staub ist oft gesundheitsschädlich und sollte nicht in den Körper gelangen. Staubabsaugung verwenden und zusätzlich geeignete Staubschutzmaske tragen. Abgelagerten Staub gründlich entfernen, z.B. Aufsaugen.

Es dürfen keine Materialien bearbeitet werden, von denen eine Gesundheitsgefährdung ausgeht (z.B. Asbest).

Beim Arbeiten in Wand, Decke oder Fußboden auf elektrische Kabel, Gas- und Wasserleitungen achten.

Sichern Sie Ihr Werkstück mit einer Spannvorrichtung. Nicht gesicherte Werkstücke können schwere Verletzungen und Beschädigungen verursachen.

Beim Blockieren des Einsatzwerkzeuges bitte das Gerät sofort ausschalten! Schalten Sie das Gerät nicht wieder ein, solange das Einsatzwerkzeug blockiert ist; hierbei könnte ein Rückschlag mit hohem Reaktionsmoment entstehen. Ermitteln und beheben Sie die Ursache für die Blockierung des Einsatzwerkzeuges unter Berücksichtigung der Sicherheitshinweise.

Mögliche Ursachen dafür können sein:

• Verkanten im zu bearbeitenden Werkstück
  • Durchbrechen des zu bearbeitenden Materials
• Überlasten das Elektrowerkzeuges

Greifen Sie nicht in die laufende Maschine.

Das Einsatzwerkzeug kann während der Anwendung heiß werden. WARNUNG! Verbrennungsgefahr

- bei Werkzeugwechsel

- bei Ablegen des Gerätes

Späne oder Splitter dürfen bei laufender Maschine nicht entfernt werden.

Vor allen Arbeiten am Gerät den Wechselakku herausnehmen.

WARNUNG! Um die durch einen Kurzschluss verursachte Gefahr eines Brandes, von Verletzungen oder Produktbeschädigungen zu vermeiden, tauchen Sie das Werkzeug, den Wechselakku oder das Ladegerät nicht in Flüssigkeiten ein und sorgen Sie dafür, dass keine Flüssigkeiten in die Geräte und Akkus eindringen. Korrodierende oder leitfähige Flüssigkeiten, wie Salzwasser, bestimmte Chemikalien und Bleichmittel oder Produkte, die Bleichmittel enthalten, können einen Kurzschluss verursachen. Wechselakkus des Systems M18 nur mit Ladegeräten des Systems M18 laden. Keine Akkus aus anderen Systemen laden.

Wechselakkus und Ladegeräte nicht öffnen und nur in trockenen Räumen lagern. Vor Nässe schützen.

AKKUS

Längere Zeit nicht benutzte Wechselakkus vor Gebrauch nachladen.

Eine Temperatur über 50°C vermindert die Leistung des Wechselakkus. Längere Erwärmung durch Sonne oder Heizung vermeiden.

Die Anschlusskontakte an Ladegerät und Wechselakku sauber halten.

Für eine optimale Lebensdauer müssen nach dem Gebrauch die Akkus voll geladen werden.

Für eine möglichst lange Lebensdauer sollten die Akkus nach dem Aufladen aus dem Ladegerät entfernt werden.

Bei Lagerung des Akkus länger als 30 Tage:

Verbrauchte Wechselakkus nicht ins Feuer oder in den Hausmüll werfen. Milwaukee bietet eine umweltgerechte Alt-Wechselakku-Entsorgung an; bitte fragen Sie Ihren Fachhändler.

Wechselakkus nicht zusammen mit Metallgegenständen aufbewahren (Kurzschlussgefahr).

In den Wechselakku-Einschubschacht der Ladegeräte dürfen keine Metallteile gelangen (Kurzschlussgefahr).

Unter extremer Belastung oder extremer Temperatur kann aus beschädigten Wechselakkus Batterieflüssigkeit auslaufen. Bei Berührung mit Batterieflüssigkeit sofort mit Wasser und Seife abwaschen. Bei Augenkontakt sofort mindestens 10 Minuten gründlich spülen und unverzüglich einen Arzt aufsuchen.

TRANSPORT VON LITHIUM-IONEN-AKKUS

Lithium-Ionen-Akkus fallen unter die gesetzlichen Bestimmungen zum Gefahrguttransport.

Der Transport dieser Akkus muss unter Einhaltung der lokalen, nationalen und internationalen Vorschriften und Bestimmungen erfolgen.

Verbraucher dürfen diese Akkus ohne Weiteres auf der Straße transportieren.

Der kommerzielle Transport von Lithium-Ionen-Akkus durch Speditionsunternehmen unterliegt den Bestimmungen des Gefahr-guttransports. Die Versandvorbereitungen und der Transport dürfen ausschließlich von entsprechend geschulten Personen durchgeführt werden. Der gesamte Prozess muss fachmännisch begleitet werden.

Folgende Punkte sind beim Transport von Akkus zu beachten:

Stellen Sie sicher, dass die Kontakte geschützt und isoliert sind, um Kurzschlüsse zu vermeiden. Achten Sie darauf, dass der Akkupack innerhalb der Verpackung nicht verrutschen kann. Beschädigte oder auslaufende Akkus dürfen nicht transportiert werden. Wenden Sie sich für weitere Hinweise an Ihr Speditionsunternehmen.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Akkubohrhammer ist universell einsetzbar zum Hammerbohren in Gestein und zum Bohren in Holz, Metall und Kunststoff unabhängig von einem Netzanschluss.

WARTUNG

Stets die Lüftungsschlitze der Maschine sauber halten.

Bei abgenutzten Kohlebürsten sollte zusätzlich zum Kohlebürstenwechsel ein Kundendienst in einer Servicewerkstatt durchgeführt werden. Dies erhöht die Lebensdauer der Maschine und garantiert eine ständige Betriebsbereitschaft.

Nur Milwaukee Zubehör und Milwaukee Ersatzteile verwenden. Bauteile, deren Austausch nicht beschrieben wurde, bei einer Milwaukee Kundendienststelle auswechseln lassen (Broschüre Garantie/Kundendienstadressen beachten).
