Tipo di prodotto	Trapano a percussione senza fili
Marca	Milwaukee
Modello	M12 H402C
Tensione nominale	12 V (batteria Li-Ion intercambiabile)
Velocità a vuoto	0 - 800 min⁻¹
Foratura a percussione (sotto carico)	0 - 5350 min⁻¹
Potenza di impatto (EPTA 05/2009)	0,9 J
Coppia max. (batteria 1,5 Ah)	32 Nm
Coppia max. (batteria 3,0 Ah)	40 Nm
Diametro di foratura nel calcestruzzo	13 mm
Diametro di foratura nell'acciaio	8 mm
Diametro di foratura nel legno	10 mm
Peso (con batteria 1,5 Ah)	1,6 kg
Peso (con batteria 3,0 Ah)	1,8 kg
Livello di pressione acustica (K=3 dB)	81,5 dB(A)
Livello di intensità acustica (K=3 dB)	92,5 dB(A)
Vibrazione (foratura a percussione nel calcestruzzo)	6,7 m/s² (K=1,5 m/s²)
Alimentazione	Batteria Li-Ion intercambiabile 12 V (serie M12)
Sicurezza	Impugnatura isolata supplementare, protezione acustica obbligatoria, arresto in caso di blocco
Manutenzione	Pulire le feritoie di ventilazione, sostituire le spazzole presso il centro assistenza Milwaukee
Ricambi	Accessori Milwaukee, ricambi Milwaukee, servizio post-vendita autorizzato
Norme	EN 60745, EN 55014, direttiva 2011/65/UE, 2006/42/CE

Domande frequenti - M12 H402C MILWAUKEE

Qual è la tensione del trapano Milwaukee M12 H402C ?

Il trapano Milwaukee M12 H402C funziona con una batteria intercambiabile Li-Ion 12 V della serie M12.

Quali materiali posso forare con questo modello ?

È possibile forare il calcestruzzo (fino a 13 mm), l'acciaio (fino a 8 mm), il legno (fino a 10 mm) e le materie plastiche.

Come mantenere il trapano M12 H402C ?

Mantenere pulite le feritoie di ventilazione. La sostituzione delle spazzole (carbone) deve essere effettuata da un centro assistenza Milwaukee per garantire la durata dell'utensile.

Qual è la potenza di impatto di questo trapano a percussione ?

La potenza di impatto individuale è di 0,9 J secondo la procedura EPTA 05/2009.

Quali accessori sono disponibili per questo modello ?

Milwaukee offre una gamma di accessori (punte, inserti, ecc.) compatibili, elencati nel catalogo accessori. Utilizzare solo ricambi Milwaukee.

Come ricaricare la batteria M12 ?

Utilizzare esclusivamente il caricabatterie del sistema M12. Non caricare altre batterie. Per una durata ottimale, caricare completamente la batteria dopo l'uso e conservarla in un luogo asciutto.

Posso usare questo trapano per avvitare ?

Sì, la coppia massima (fino a 40 Nm con batteria 3,0 Ah) consente di avvitare in vari materiali. Utilizzare l'inserto adatto.

Quali sono le istruzioni di sicurezza da seguire ?

Indossare una protezione acustica (livello sonoro > 81 dB), occhiali di protezione e utilizzare l'impugnatura supplementare. Prima di qualsiasi intervento, rimuovere la batteria. Evitare il contatto con cavi elettrici nascosti.

Cosa fare in caso di blocco dell'utensile ?

Disattivare immediatamente l'utensile. Non riattivarlo finché l'utensile è bloccato, poiché ciò potrebbe provocare un contraccolpo. Identificare ed eliminare la causa del blocco (incastro, materiale attraversato, sovraccarico).

Come riciclare la batteria a fine vita ?

Non gettare la batteria nel fuoco né nei rifiuti domestici. Smaltirla in un punto di raccolta autorizzato o presso un rivenditore specializzato. Milwaukee offre un sistema di smaltimento ecologico.

MANUALE UTENTE M12 H402C MILWAUKEE

Istruzioni originali

Manual original

Manual original

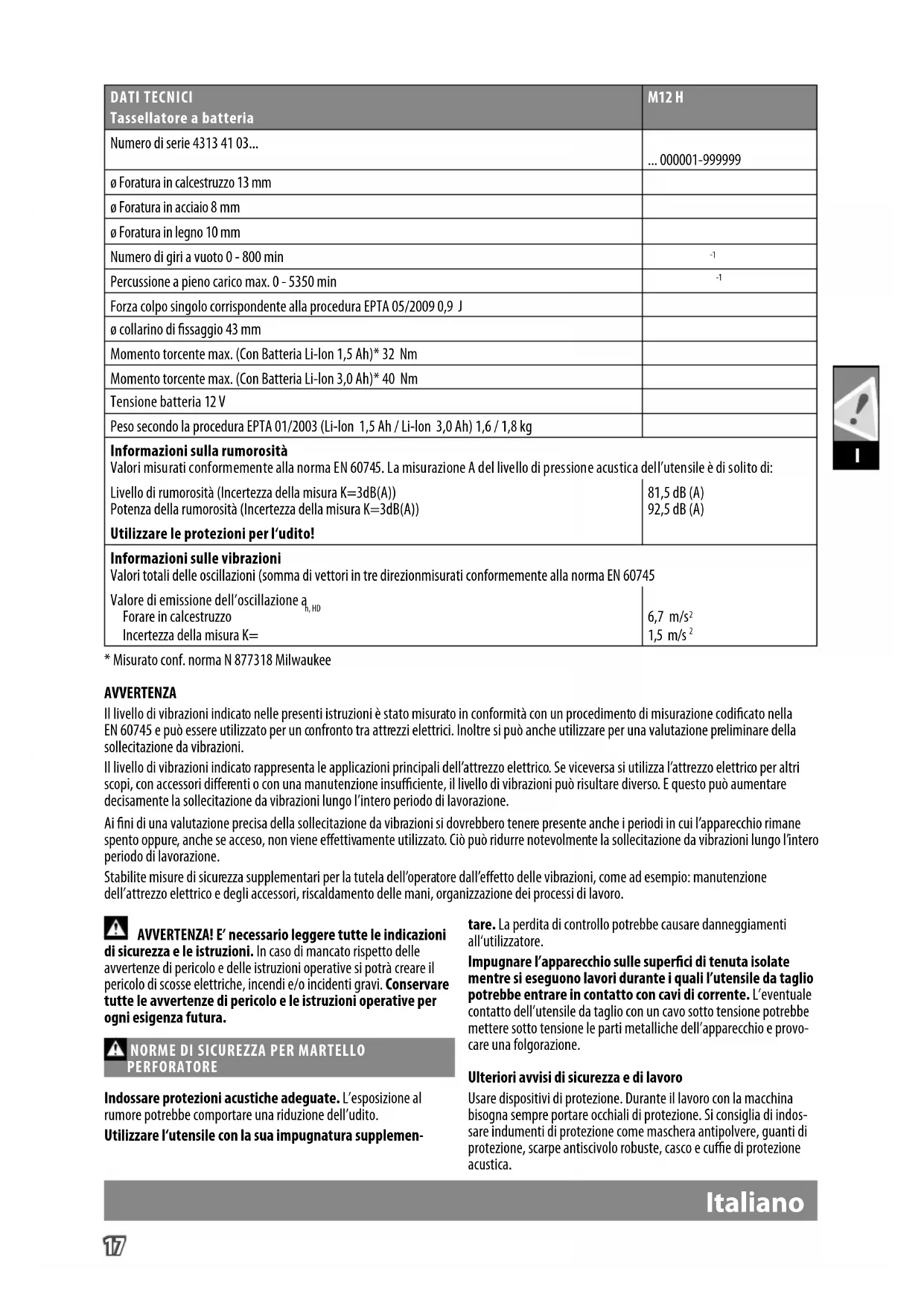

DATI TECNICITassellatore a batteria	M12 H
Numero di serie 4313 41 03...	... 000001-999999
ø Foratura in calcestruzzo 13 mm
ø Foratura in acciaio 8 mm
ø Foratura in legno 10 mm
Numero di giri a vuoto 0 - 800 min	-1
Percussione a pieno carico max. 0 - 5350 min	-1
Forza colpo singolo corrispondente alla procedura EPTA 05/2009 0,9 J
ø collarino di fissaggio 43 mm
Momento torcente max. (Con Batteria Li-Ion 1,5 Ah)* 32 Nm
Momento torcente max. (Con Batteria Li-Ion 3,0 Ah)* 40 Nm
Tensione batteria 12 V
Peso secondo la procedura EPTA 01/2003 (Li-Ion 1,5 Ah / Li-Ion 3,0 Ah) 1,6 / 1,8 kg
Informazioni sulla rumorositàValori misurati conformemente alla norma EN 60745. La misurazione A del livello di pressione acustica dell’utensile è di solito di:Livello di rumorosità (Incertezza della misura K=3dB(A))Potenza della rumorosità (Incertezza della misura K=3dB(A))Utilizzare le protezioni per l’udito!	81,5 dB (A)92,5 dB (A)
Informazioni sulle vibrazioniValori totali delle oscillazioni (somma di vettori in tre direzionmisurati conformemente alla norma EN 60745
Valore di emissione dell’oscillazione a_h, HD Forare in calcestruzzoIncertezza della misura K=	6,7 m/ s^2 1,5 m/ s^2

* Misurato conf. norma N 877318 Milwaukee

AVVERTENZA

Il livello di vibrazioni indicato nelle presenti istruzioni è stato misurato in conformità con un procedimento di misurazione codificato nella EN 60745 e può essere utilizzato per un confronto tra attrezzi elettrici. Inoltre si può anche utilizzare per una valutazione preliminare della sollecitazione da vibrazioni.

Il livello di vibrazioni indicato rappresenta le applicazioni principali dell'attrezzo elettrico. Se viceversa si utilizza l'attrezzo elettrico per altri scopi, con accessori differenti o con una manutenzione insufficiente, il livello di vibrazioni può risultare diverso. E questo può aumentare decisamente la sollecitazione da vibrazioni lungo l'intero periodo di lavorazione.

Ai fini di una valutazione precisa della sollecitazione da vibrazioni si dovrebbero tenere presente anche i periodi in cui l'apparecchio rimane spento oppure, anche se acceso, non viene effettivamente utilizzato. Ciò può ridurre notevolmente la sollecitazione da vibrazioni lungo l'intero periodo di lavorazione.

Stabilite misure di sicurezza supplementari per la tutela dell'operatore dall'effetto delle vibrazioni, come ad esempio: manutenzione dell'attrezzo elettrico e degli accessori, riscaldamento delle mani, organizzazione dei processi di lavoro.

AVVERTENZA! E' necessario leggere tutte le indicazioni

di sicurezza e le istruzioni. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

NORME DI SICUREZZA PER MARTELLO PERFORATORE

Indossare protezioni acustiche adeguate. L'esposizione al rumore potrebbe comportare una riduzione dell'udito.

Utilizzare l'utensile con la sua impugnatura supplemen-

tare. La perdita di controllo potrebbe causare danneggiamenti all'utilizzatore.

Impugnare l'apparecchio sulle superfici di tenuta isolate mentre si eseguono lavori durante i quali l'utensile da taglio potrebbe entrare in contatto con cavi di corrente. L'eventuale contatto dell'utensile da taglio con un cavo sotto tensione potrebbe mettere sotto tensione le parti metalliche dell'apparecchio e provocare una folgorazione.

Ulteriori avvisi di sicurezza e di lavoro

Usare dispositivi di protezione. Durante il lavoro con la macchina bisogna sempre portare occhiali di protezione. Si consiglia di indossare indumenti di protezione come maschera antipolvere, guanti di protezione, scarpe antiscivolo robuste, casco e cuffie di protezione acustica.

Italiano

La polvere provocata durante la lavorazione con questo utensile può essere dannosa alla salute e per questo motivo non devono entrare in contatto con il corpo. Usare un sistema d'aspirazione polvere e indossare una maschera di protezione dalla polvere. Rimuovere i depositi di polvere, per esempio con un aspiratore.

E' vietato lavorare materiali che possono costituire pericoli alla salute (ad es. amianto).

Forando pareti, soffitti o pavimenti, si faccia attenzione ai cavi elettrici e alle condutture dell'acqua e del gas.

Fissare in sicurezza il pezzo in lavorazione con un dispositivo di serraggio. Pezzi in lavorazione che non siano fissati in sicurezza possono causare gravi lesioni e danni.

Spegnere immediatamente il dispositivo in caso di bloccaggio! Non riaccendere il dispositivo fino a quando l'utensile ad inserto resta bloccato; esiste il rischio di causare un contraccolpo con elevato momento di reazione. Rilevare ed eliminare la causa del bloccaggio dell'utensile ad inserto tenendo conto delle indicazioni di sicurezza.

Le possibili cause sono:

• Incastro nel pezzo in lavorazione
• Il dispositivo ha attraversato il materiale da lavorare rompendolo
  • Il dispositivo elettrico è stato sovraccaricato

Non avvicinare le mani alla parte della macchina in movimento.

Durante l'uso l'utensile ad inserto può surriscaldarsi.

AVVERTENZA! Pericolo di ustioni

• durante la sostituzione dell'utensile
• durante il deposito dell'utensile

Non rimuovere trucioli o schegge mentre l'utensile è in funzione.

Prima di iniziare togliere la batteria dalla apparecchio.

AVVERTENZA! Per ridurre il rischio d'incendio, di lesioni o di danni al prodotto causati da corto circuito, non immergere mai l'utensile, la batteria ricaricabile o il carica batterie in un liquido e non lasciare mai penetrare alcun liquido all'interno dei dispositivi e delle batterie. I fluidi corrosivi o conduttori come acqua salata, alcuni agenti chimici, agenti candeggianti o prodotti contenenti agenti candeggianti potrebbero provocare un corto circuito. Le batterie del System M18 sono ricaricabili esclusivamente con i caricatori del System M18. Le batterie di altri sistemi non possono essere ricaricate.

Non aprire né la batteria né il caricatore e conservarli solo in luogo asciutto. Proteggerli dalla umidità.

BATTERIE

Batterie non utilizzate per molto tempo devone essere ricaricate prima dell'uso.

A temperature superiori ai 50°C, la potenza della batteria si riduce.

Evitare di esporre l'accumulatore a surriscaldamento prolungato, dovuto ad esempio ai raggi del sole o ad un impianto di riscaldamento.

Per una ottimale vita utile è necessario ricaricare completamente le batterie dopo l'uso.

Per una più lunga durata, rimuovere le batterie dal caricabatterie quando saranno cariche.

In caso di immagazzinaggio della batteria per più di 30 giorni:

Non gettare le batterie esaurite sul fuoco o nella spazzatura di casa.

La Milwaukee offre infatti un servizio di recupero batterie usate.

Nel vano d'innesto per la batteria del caricatore non devono entrare parti metalliche.(pericolo di cortocircuito).

Non conservare le batterie con oggetti metallici (pericolo di cortocircuito).

Nel caso di batterie danneggiate da un carico eccessivo o da temperature alte, l'acido di queste potrebbe fuoriuscire. In caso di contatto con l'acido delle batterie lavarsi immediatamente con acqua e sapone. In caso di contatto con gli occhi risciacquare immediatamente con acqua per almeno 10 minuti e contattare subito un medico.

TRASPORTO DI BATTERIE AGLI IONI DI LITIO

Le batterie agli ioni di litio sono soggette alle disposizioni di legge sul trasporto di merce pericolosa.

Il trasporto di queste batterie deve avvenire rispettando le disposizioni e norme locali, nazionali ed internazionali.

Gli utilizzatori possono trasportare queste batterie su strada senza alcuna restrizione.

Il trasporto commerciale di batterie agli ioni di litio è regolato dalle disposizioni sul trasporto di merce pericolosa. Le preparazioni al trasporto ed il trasporto stesso devono essere svolti esclusivamente da persone idoneamente istruite. Tutto il processo deve essere gestito in maniera professionale.

Durante il trasporto di batterie occorre tenere conto di quanto segue:

Assicurarsi che i contatti siano protetti ed isolati per evitare corto circuiti. Accertarsi che il gruppo di batterie non possa spostarsi all'interno dell'imballaggio. Batterie danneggiate o batterie che perdono liquido non devono essere trasportate. Per ulteriori informazioni si prega di contattare il proprio trasportatore.

UTILIZZO CONFORME

Il martello perforatore Accu è utilizzabile universalmente per forare a percussione e per forare legno, metallo e materiali sintetici.

MANUTENZIONE

Tener sempre ben pulite le fessure di ventilazione dell'apparecchio. Informacione importante! Nel caso che il carboncino si sia consumato oltre il limite di sostituzione è necessario portare l'apparecchio ad un centro di assestenza, onde garantite la massima affidabilità ed efficenza dello stesso.

Usare solo accessori Milwaukee e pezzi di ricambio Milwaukee. Gruppi costruttivi la cui sostituzione non è stata descritta, devono essere fatti cambiare da un punto di servizio di assistenza tecnica al cliente Milwaukee (vedi depliant garanzia/indirizzi assistenza tecnica ai clienti).

In caso di mancanza del disegno esploso, può essere richiesto al seguente indirizzo: Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

Italiano

DICCHARAZIONE DI CONFORMITÀ CE

Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei "Dati tecnici" è conforme alle pertinenti disposizioni delle direttive

2011/65/UE

2000/14/CE

2006/42/CE

2014/30/UE

e che sono state applicate le seguenti norme armonizzate

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 50581:2012

Autorizzato alla preparazione della documentazione tecnica

Techtronic Industries GmbH

Leggere attentamente le istruzioni per l'uso prima di mettere in funzione l'elettroutensile.

ATTENZIONE! AVVERTENZA! PERICOLO!

Prima di iniziare togliere la batteria dalla apparecchio.

Accessorio - Non incluso nella dotazione standard, disponibile a parte come accessorio.

I dispositivi elettrici, le batterie e le batterie ricaricabili non devono essere smaltiti con i rifiuti domestici. I dispositivi elettrici e le batterie devono essere raccolti separatamente e devono essere conferiti ad un centro di riciclaggio per lo smaltimento rispettoso dell'ambiente. Chiedere alle autorità locali o al rivenditore specializzato dove si trovano i centri di riciclaggio e i punti di raccolta.

Marchio CE

Marchio di conformità UkrSEPRO

Marchio di conformità EurAsian
