Produkttype	Trådløs slagboremaskine
Mærke	Milwaukee
Model	M12 H402C
Nominel spænding	12 V (udskiftelig Li-Ion-akkumulator)
Tomgangshastighed	0 - 800 min⁻¹
Slagboring (under belastning)	0 - 5350 min⁻¹
Slagkraft (EPTA 05/2009)	0,9 J
Maks. drejningsmoment (1,5 Ah batteri)	32 Nm
Maks. drejningsmoment (3,0 Ah batteri)	40 Nm
Boringsdiameter i beton	13 mm
Boringsdiameter i stål	8 mm
Boringsdiameter i træ	10 mm
Vægt (med 1,5 Ah batteri)	1,6 kg
Vægt (med 3,0 Ah batteri)	1,8 kg
Lydtryksniveau (K=3 dB)	81,5 dB(A)
Lydeffektniveau (K=3 dB)	92,5 dB(A)
Vibration (slagboring i beton)	6,7 m/s² (K=1,5 m/s²)
Strømforsyning	Udskiftelig Li-Ion-akkumulator 12 V (M12 serie)
Sikkerhed	Ekstra isoleret håndtag, obligatorisk høreværn, stop ved blokering
Vedligeholdelse	Rengør ventilationsåbninger, kulskift hos Milwaukee service
Reservedele	Milwaukee tilbehør, Milwaukee reservedele, autoriseret eftersalgsservice
Standarder	EN 60745, EN 55014, direktiv 2011/65/EU, 2006/42/EF

Ofte stillede spørgsmål - M12 H402C MILWAUKEE

Hvad er spændingen på Milwaukee M12 H402C boremaskinen?

Milwaukee M12 H402C boremaskinen bruger en udskiftelig Li-Ion 12 V akkumulator fra M12 serien.

Hvilke materialer kan jeg bore i med denne model?

Du kan bore i beton (op til 13 mm), stål (op til 8 mm), træ (op til 10 mm) og plastmaterialer.

Hvordan vedligeholder jeg M12 H402C boremaskinen?

Hold ventilationsåbninger rene. Kulskift skal udføres af et Milwaukee servicecenter for at sikre værktøjets levetid.

Hvad er slagkraften på denne slagboremaskine?

Den enkelte slagkraft er 0,9 J ifølge EPTA 05/2009.

Hvilket tilbehør er tilgængeligt til denne model?

Milwaukee tilbyder et sortiment af tilbehør (bor, bits osv.) der er kompatible, listet i tilbehørskataloget. Brug kun Milwaukee reservedele.

Hvordan oplader jeg M12 batteriet?

Brug udelukkende M12 systemets oplader. Oplad ikke andre batterier. For optimal levetid, oplad batteriet fuldt efter brug og opbevar det tørt.

Kan jeg bruge denne boremaskine til at skrue?

Ja, det maksimale drejningsmoment (op til 40 Nm med 3,0 Ah batteri) gør det muligt at skrue i forskellige materialer. Brug det rigtige bits.

Hvilke sikkerhedsregler skal overholdes?

Bær høreværn (lydniveau > 81 dB), beskyttelsesbriller og brug det ekstra håndtag. Før vedligeholdelse, tag batteriet ud. Undgå kontakt med skjulte elkabler.

Hvad gør jeg ved værktøjsblokering?

Sluk straks værktøjet. Tænd det ikke igen, mens det er blokeret, da det kan forårsage et tilbageslag. Identificer og fjern årsagen til blokeringen (indklemning, gennemboret materiale, overbelastning).

Hvordan bortskaffer jeg batteriet ved endt levetid?

Smid ikke batteriet i ild eller husholdningsaffald. Aflever det på et godkendt indsamlingssted eller hos en specialforhandler. Milwaukee tilbyder et miljøvenligt bortskaffelsessystem.

BRUGSANVISNING M12 H402C MILWAUKEE

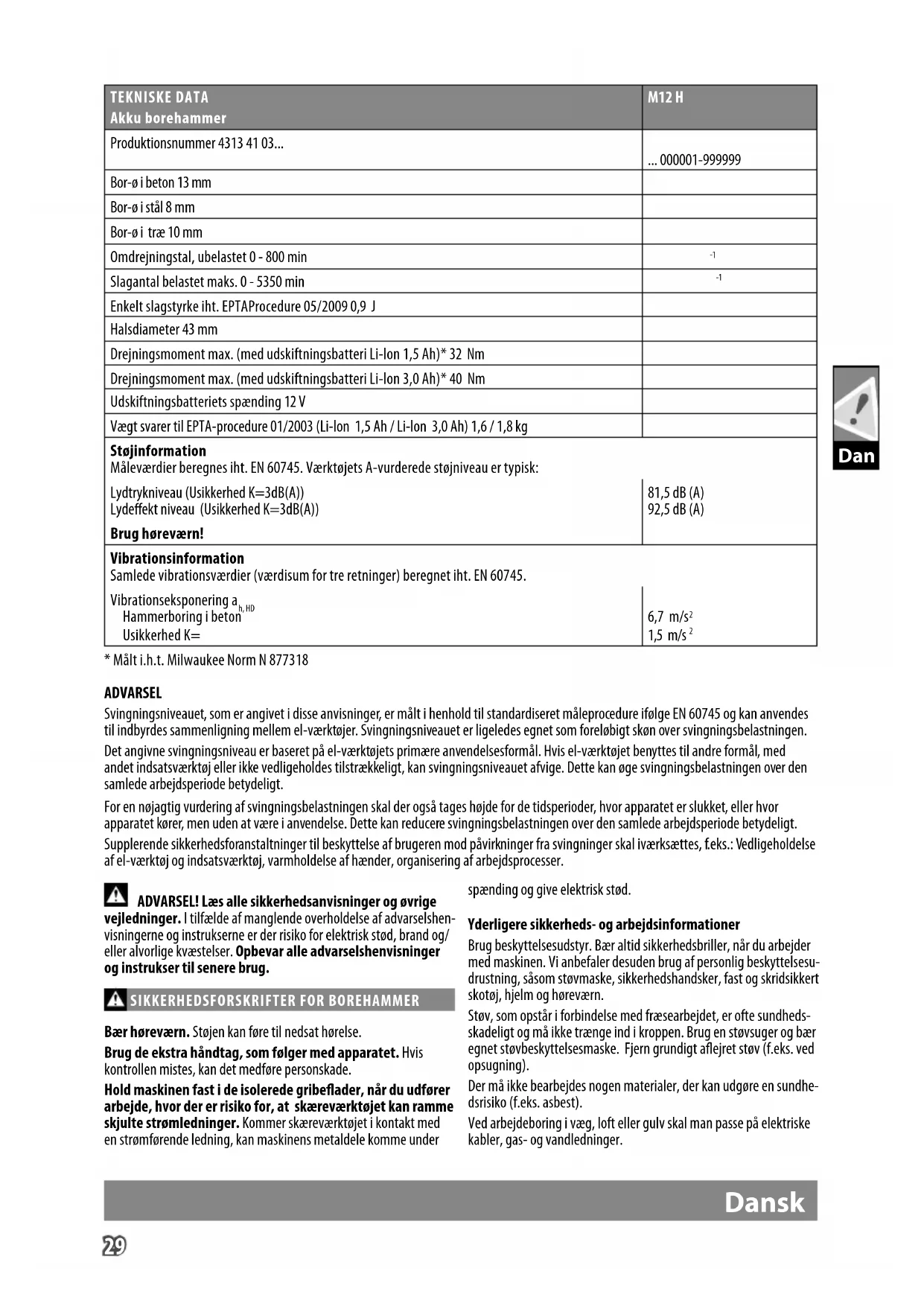

TEKNISKE DATA Akku borehammer	M12 H
Produktionsnummer 4313 41 03...	... 000001-999999
Bor-ø i beton 13 mm
Bor-ø i stål 8 mm
Bor-ø i træ 10 mm
Omdrejningstal, ubelastet 0 - 800 min	-1
Slagantal belastet maks. 0 - 5350 min	-1
Enkelt slagstyrke iht. EPTAProcedure 05/2009 0,9 J
Halsdiameter 43 mm
Drejningsmoment max. (med udskiftningsbatteri Li-lon 1,5 Ah)* 32 Nm
Drejningsmoment max. (med udskiftningsbatteri Li-lon 3,0 Ah)* 40 Nm
Udskiftningsbatteriets spænding 12 V
Vægt svarer til EPTA-procedure 01/2003 (Li-lon 1,5 Ah / Li-lon 3,0 Ah) 1,6 / 1,8 kg
StøjinformationMåleværdier beregnes iht. EN 60745. Værktøjets A-vurderede støjniveau er typisk:
Lydtrykniveau (Usikkerhed K=3dB(A))	81,5 dB (A)
Lydeffekt niveau (Usikkerhed K=3dB(A))	92,5 dB (A)
Brug høreværn!
VibrationsinformationSamlede vibrationsværdier (værdisum for tre retninger) beregnet iht. EN 60745.
Vibrationseksponering a_h,HD Hammerboring i beton	6,7 m/s ^2
Usikkerhed K=	1,5 m/s ^2

* Målt i.h.t. Milwaukee Norm N 877318

ADVARSEL

Svingningsniveauet, som er angivet i disse anvisninger, er målt i henhold til standardiseret måleprocedure ifølge EN 60745 og kan anvendes til indbyrdes sammenligning mellem el-værktøjer. Svingningsniveauet er ligeledes egnet som foreløbigt skøn over svingningsbelastningen. Det angivne svingningsniveau er baseret på el-værktøjets primære anvendelsesformål. Hvis el-værktøjet benyttes til andre formål, med andet indsatsværktøj eller ikke vedligeholdes tilstrækkeligt, kan svingningsniveauet afvige. Dette kan øge svingningsbelastningen over den samlede arbejdsperiode betydeligt.

For en nøjagtig vurdering af svingningsbelastningen skal der også tages højde for de tidsperioder, hvor apparatet er slukket, eller hvor apparatet kører, men uden at være i anvendelse. Dette kan reducere svingningsbelastningen over den samlede arbejdsperiode betydeligt. Supplerende sikkerhedsforanstaltninger til beskyttelse af brugeren mod påvirkninger fra svingninger skal iværksættes, f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, varmholdelse af hænder, organisering af arbejdsprocesser.

ADVARSEL! Læs alle sikkerhedsanvisninger og øvrige

vejledninger. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle advarselshenvisninger og instrukser til senere brug.

SIKKERHEDSFORSKRIFTER FOR BOREHAMMER

Bær høreværn. Støjen kan føre til nedsat hørelse.

Brug de ekstra håndtag, som fölger med apparatet. Hvis kontrollen mistes, kan det medføre personskade.

Hold maskinen fast i de isolerede gribeflader, när du udfører arbejde, hvor der er risiko for, at skæreværktøjet kan ramme skjulte strømledninger. Kommer skæreværktøjet i kontakt med en strømførende ledning, kan maskinens metaldele komme under

spænding og give elektrisk stød.

Yderligere sikkerheds- og arbejdsinformationer

Brug beskyttelsesudstyr. Bær altid sikkerhedsbriller, når du arbejder med maskinen. Vi anbefaler desuden brug af personlig beskyttelsesudrustning, såsom støvmaske, sikkerhedshandsker, fast og skridsikkert skotøj, hjelm og høreværn.

Støv, som opstår i forbindelse med fræsearbejdet, er ofte sundhedsskadeligt og må ikke trænge ind i kroppen. Brug en støvsuger og bær egnet støvbeskyttelsesmaske. Fjern grundigt aflejret støv (f.eks. ved opsugning).

Der må ikke bearbejdes nogen materialer, der kan udgøre en sundhe- dsrisiko (f.eks. asbest).

Ved arbejdeboring i væg, loft eller gulv skal man passe på elektriske kabler, gas- og vandledninger.

Sørg for at sikre dit emne med en spændeanordning. Ikke sikrede emner kan forårsage alvorlige kvæstelser og beskadigelser.

Sluk straks for maskinen, hvis indsatsværktøjet er blokeret! Tænd ikke for maskinen igen, så længe indsatsværktøjet er blokeret; dette kan føre til et tilbageslag med højt reaktionsmoment. Find frem til og afhjælp årsagen til indsatsværktøjets blokering under hensyntagen til sikkerhedsinstruktionerne.

Mulige årsager herfor kunne være:

• at det sidder i klemme i emnet der bearbejdes
• Gennembrud af det materiale, som skal bearbejdes
• at el-værktøjet er overbelastet

Grib ikke ind i maskinen, när den kører.

Indsatsværktøjet kan blive varmt under brugen.

ADVARSEL! Fare for forbrændinger

- ved værktøjsskift

- når man lægger maskinen fra sig

Spåner eller splinter må ikke fjernes, medens maskinen kører.

Ved arbejde inden i maskinen, bør batteriet tages ud.

ADVARSEL! For at undgå risiko for brand, kvæstelser eller beskadigelse af produktet forårsaget af kortslutning må værktøjet, batteripakken eller opladeren ikke nedsænkes i vand. Sørg ligeledes for, at der ikke trænger væske ind i enhederne og batterierne. Korroderende eller ledende væsker, f.eks. saltvand, bestemte kemikalier, blegestoffer eller produkter, som indeholder blegestoffer, kan forårsage kortslutning. Brug kun M18 ladeapparater for opladning af System M18 batterier.

Udskiftningsbatterier og opladere må ikke åbnes og skal opbevares i tørre rum. Beskyt dem mod fugtighed.

BATTERI

Udskiftningsbat terier, der ikke har været brugt i længere tid, efterlades inden brug.

Ved temperaturer over 50°C forminskes batteriets effekt. Undgå direkte sollys og stærk varme.

Tilslutningskontakterne på oplader og udkiftningsbatterier skal holdes rene.

For at opnå en optimal levetid skal de genopladelige batterier oplades fuldt efter brug.

For at sikre en så lang levetid som muligt skal batterierne tages ud af ladeaggregatet efter opladning.

Skal batterierne opbevares længere end 30 dage:

Opbrugte udskiftningsbatterier må ikke brændes eller kasseres sammen med alm. husholdningdaffald. Milwaukee har en miljørigtig bortskaffelse af gamle udskiftningsbatterier, henvend Dem til Deres forhandler.

Metaldele o.lign må ikke komme i berøring med rummet beregnet for udskiftningsbatteriet (kortslutningsfare).

I tilfælde af en ekstrem belastning elle ekstrem temperatur kan der flyde batterivæske ud af et beskadiget batteri. Hvis De kommer i berøring med batterivæsken, skal den vaskes godt og grundigt af med vand og sæbe. I tilfælde af øjenkontakt, skal man mindst skylle øjnene godt og grundigt igennem i 10 minutter og omgående opsøge en læge.

TRANSPORT AF LITHIUM-BATTERIER

Lithium-batterier er omfattet af lovgivningen om transport af farligt gods.

Transporten af disse batterier skal ske under overholdelse af lokale, nationale og internationale regler og bestemmelser.

Forbrugere må transportere disse batterier på veje uden yderligere krav.

Den kommercielle transport af lithium-batterier ved speditionsfirmaer er omfattet af reglerne for transport af farligt gods. Forberedelsen af forsendelse og transport må kun udføres af tilsvarende trænede personer. Den samlede proces skal følges af fagfolk.

Følgende punkter skal overholdes ved transport af batterier:

Sørg for at kontakterne er beskyttet og isoleret for at forhindre kortslutninger. Sørg for at batteripakken ikke kan bevæge sig inden for emballagen. Beskadigede eller lækkende batterier må ikke transporteres. Kontakt dit speditionsfirma for at få yderligere oplysninger.

TILTÄENKT FORMÅL

Akku borehammeren kan bruges universelt til hammerboring i sten og til boring i træ, metal og kunststof uafhængigt af en nettilslutning.

VEDLIGEHOLDELSE

Hold altid maskinens ventilationsåbninger rene.

I forbindelse med udskiftning af nedslidte kul anbefales det, at maskinen indsendes til et autoriseret serviceværksted for almindelig service-check. Det giver optimal sikkerhed for altid funktionsdygtig maskine og lang levetid.

Brug kun Milwaukee-tilbehør og Milwaukee-reservedele. Komponenter, hvor udskiftningsproceduren ikke er beskrevet, skal skiftes ud hos et Milwaukee-servicested (se brochure garanti/kundeserviceadresser).

Ved opgivelse af type nr. der er angivet på maskinens effektskilt, kan de rekvirere en reservedelstegning, ved henvendelse til: Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

CE-KONFORMITETSERKLÆRING

Dansk

Vi erklærer som eneansvarlige, at produktet, som beskrives under „Tekniske data“, opfylder alle de relevante bestemmelser i direktiverne

2011/65/EU

2000/14/EF

2006/42/EF

2014/30/EU

og følgende harmoniserede standarder er blevet anvendt.

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 50581:2012

Autoriseret til at udarbejde de tekniske dokumenter.

Techtronic Industries GmbH

Læs brugsanvisningen nøje før ibrugtagning.

VIGTIGT! ADVARSEL! FARE!

Ved arbejde inden i maskinen, bør batteriet tages ud.

Tilbehør - Ikke inkluderet i leveringsomfanget, kab købes som tilbehør.

Elektrisk udstyr eller (genopladelige) batterier må ikke bortskaffes sammen med det almindelige husholdningsaffald. Elektrisk udstyr og genopladelige batterier skal indsamles særskilt og afleveres hos en genbrugsvirksomhed til en miljømæssig forsvarlig bortskaffelse. Spørg de lokale myndigheder eller din forhandler om genbrugsstationer og indsamlingssteder til sådant affald.

CE-mærke

UkrSEPRO overensstemmelsesmærke.

EurAsian overensstemmelsesmærke.
